3 фазы в личный дом

Навряд ли, будет преувеличением сказать, что ранее таковой вопрос вообщем не мог показаться на повестке денька. В Русском Союзе даже “чрезмерная” площадь личного дома была недопустима, а трехфазный электрический ввод для бытовых нужд числился, фактически роскошью. Вобщем, и потребление электроэнергии в быту было так умеренным, что в 3-х фазах на вводе просто не появлялось необходимости.

Но, на данный момент – совершенно другое дело. Современное домовладение по уровню энергопотребления сравнимо с какой-либо мастерской, а то и реальным цехом. Потому, мысль применения трехфазного ввода становится все более пользующейся популярностью.

Достоинства и недочеты. Может быть, почти во всем, предпосылки популярности «трехфазки» кроются в том, что, по воззрению многих людей, три фазы позволят потреблять больше электроэнергии. Все, как бы, разумно: если по одной фазе употребляем, к примеру, 10 киловатт, то по трем, возможно, сможем потреблять около 30-ти.

Но не многим понятно, что норма употребления электроэнергии домовладением определяется местной сбытовой компанией. И количество фаз на вводе принимается в учет далековато не всегда. А в редчайших случаях, когда фазность все таки учитывается, разрешенная мощность употребления возрастает совершенно ненамного: с тех же 10 киловатт максимум до 15-ти. Почаще же всего потребитель остается на собственных 10 киловаттах, не выигрывая в мощности вообщем ничего.

Непременно, некоторое преимущество трехфазного ввода заключается в уменьшении сечением жил вводного кабеля. Для обеспечения работы той же мощности нагрузки, что и в однофазовой сети, в сети трехфазной довольно кабеля с сечением втрое наименьшим (при использовании проводников из такого же материала). Наименьшим будет и номинал вводного аппарата защиты.

Но все это непонятные достоинства. Зато, вводной либо распределительный электрические щиты трехфазной бытовой сети окажутся куда большенными по размерам. Трехполюсные автоматические выключатели, трехфазный счетчик – все это занимает довольно много места. Естественно, это минус. И в маленьких жилых помещениях этот минус может быть решающим: для огромного распределительного щита просто может не найтись довольно свободного места.

Но все-таки, достоинства у трехфазного ввода, конечно имеются. И главное из них – это возможность подключения бытовых трехфазных электроприемников. Водонагревательные котлы, электрические плиты, многие механизмы, имеющие электропривод – все эти электроприемники работают еще эффективнее конкретно в трехфазной сети. А некоторые из них вообщем не могут быть включены в однофазовую сеть 220 вольт.

Другое немаловажное преимущество трехфазной сети связано с явлением, известным как «перекос фаз». Оно появляется при, при лишней загрузки одной либо 2-ух фаз, при этом “просадка” этих фазных напряжений сопровождается возникновением небезопасного потенциала на нулевом рабочем проводнике.

Причина появления “перекоса фаз” в сети — неравномерность подключения нагрузки по фазам либо непропорциональность. И тем потребителям, которые подключены к фазе с пониженным напряжением, время от времени приходится мириться с мерклыми лампами в светильниках, рябью на дисплее телевизоров и тому схожими “эффектами”, или, приходится растрачивать средства на приобретение бытового стабилизатора напряжения.

В то же время счастливые владельцы трехфазной сети могут биться с перекосом фаз, подключая приборы, плохо воспринимающие низкое напряжение, к фазе с “полновесными” 220, другими словами выбирая более подходящую фазу и распределяя нагрузку после собственного устройства учета очень умеренно.

Подводя результат, соберем воедино все плюсы и минусы трехфазного ввода для жилого помещения.

Начнем с недочетов:

— переход на трехфазное электроснабжение просит получения разрешения в местной энергосбытовой компании. Для этого, получив техусловия, нужно заказать проект, представить ряд документов. Следует учитывать и то, что хлопоты по сбору документов обязательно сопровождаются финансовыми расходами; — более высочайшее напряжение в полосы приведет пусть и к не в особенности значительному, а все таки к увеличению уровня угрозы появления пожара либо поражения электрическим током. Об этом нужно держать в голове и не забывать об установке аппаратов дифференциальной и максимально-токовой защиты; — распределительное устройство и аппараты защиты для трехфазной сети имеют огромные габариты, что не всегда приемлемо.

Плюсы трехфазного ввода состоят в:

— способности очень успешного рассредотачивания нагрузки по фазам, снизив риск появления “перекоса фаз”; — способности конкретного включения в сеть трехфазных электродвигателей и других электроприемников; — понижении номинальных токов аппаратов защиты в распределительном щите и уменьшении сечения жил вводного кабеля; — способности маленького роста потребляемой мощности.

Взвесив “за” и ”против”, можно прийти к выводу, что организация трехфазного электроснабжения имеет смысл в большей степени для жилых домов, с высочайшей суммарной потребляемой мощностью нагрузки. И является необходимостью при наличии трехфазных электроприемников.

© Forum220.ru | 2009 — 2015 | Проводка Размещение данных материалов на других веб-ресурсах может быть только при наличии оборотной гиперссылки на веб-сайт Forum220.ru

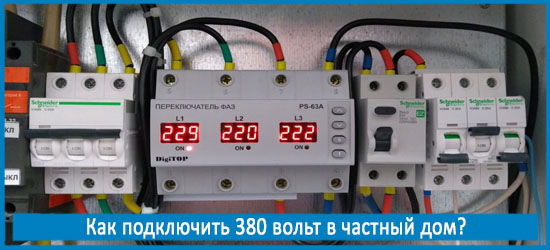

Как подключить 380 вольт в личный дом? Плюсы и минусы такового решения

Как подключить 380 вольт в частный дом? Плюсы и минусы такого решения

Приступая к строительству дома, следует сходу обмозговать вопрос о том, какое будет употребляться напряжение и сколько фаз подводить к постройке. То количество устройств, которое применяется потребителями в сегодняшнее время, существенно увеличивает нагрузку на полосы. Это должно быть учтено при расчете общей нагрузки для того дабы выполнить верный выбор.

Достоинства и недочеты трехфазной системы электроснабжения

02

Для ввода электроэнергии в личный дом, в большинстве случаев пользуются трехфазным питанием, так как оно выигрывает в сопоставлении с однофазовым.

Такое питание может позволить:

  • внедрение трехфазных движков и других электроприемников;
  • при использовании огромного числа электроприборов, существует возможность их рассредотачивания на три фазы, таким макаром, понижая нагрузку на каждую из фаз;
  • допускает внедрение кабеля ввода с наименьшим сечением;
  • в итоге обрыва на одной из фаз, наличие света в доме все равно будет обеспечено;
  • существенно миниатюризируется риск пожаров.

И все-же, вместе с такими положительными сторонами, имеется и ряд отрицательных моментов:

  • при трехфазном подведении электроэнергии, габариты электрощитка будут в разы увеличены. Это обосновано размерами счетчика и устройства защитного отключения;
  • напряжение 380 вольт способно поразить человека смертельно, в то время как 220В гранично-допустимое неопасное напряжение;
  • монтажные работы, связанные с проводкой, будут намного труднее;
  • повышенное внимание должно быть уделено проводке общего нуля, так как в случае его обрыва в фазах появляется перенапряжение, что безизбежно приведет к выходу из строя всех устройств на этой фазе;
  • схема проводки содержит намного больше линий, таким макаром возрастает нужное количество автоматов.
Читайте по теме:  Как усилить сигнал wifi в личном доме

Оформление разрешения

На первых шагах предстоит согласование с энергетиками:

  • допустимая мощность;
  • количество фаз;
  • тип вводной полосы и устройство учета энергии;
  • тариф учета (находится в зависимости от счетчика);
  • исходя из свойства изоляции домовой электросети, согласовывается схема подключения (если проводка древняя, то разрешения не дадут);
  • как накрепко произведено заземление проводки в доме.

Принципиально! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными спецами.

дополнительная ЛЭП

Дальше делается застыл от личного дома до сетей 380В, если это расстояние превосходит 300 метром в городке либо же 500 метров за чертой городка, то придется оплатить установку дополнительного столба-опоры.

Следующим шагом будет обсуждение нужной мощности:

  • не больше 16 кВт;
  • от 16 до 50 кВт;
  • от 50 до 160 кВт.

Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, будет нужно установка дополнительного трансформатора, что очень накладно и трудно.

Предстоящий список нужных документов:

  • копия паспорта (нужна для дизайна контракта на подключение электричества);
  • заявка на подключение к электрическим линиям;
  • идентификационный код;
  • план участка;
  • план размещения наиблежайшего к участку столба полосы электропередач;
  • правоустанавливающий документ на жилой (нежилой) объект;
  • утвержденного полного плана жилого помещения;
  • инфы о нужной мощности и перечня всех применяемых электроприборов в доме (или предполагаемого количества устройств, если дом еще не введен в эксплуатацию).

Заявление на прокладку к дому электрики, стоит написать в 2-ух экземплярах, для того дабы один (с визой спеца принимающего документ) бросить у себя.

Несколько правил при подключении 380 вольт в личном доме

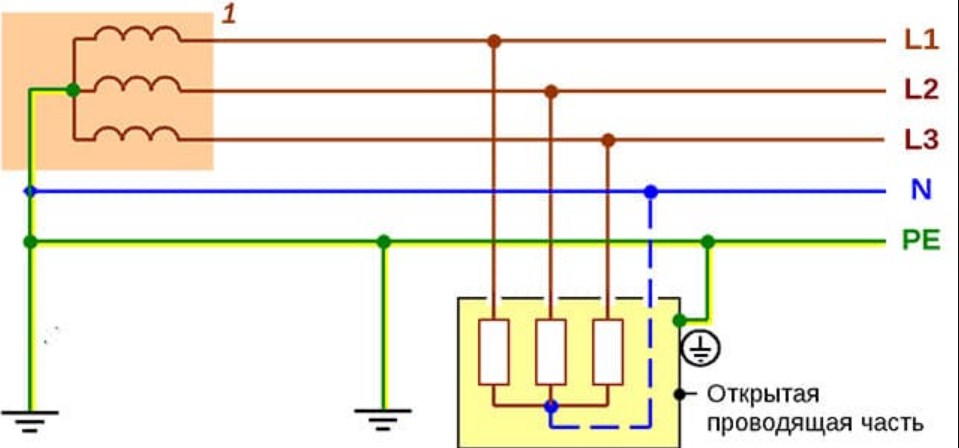

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый эталон TN-C-S. При таком методе 4-ый провод PEN прокладывают от питающей подстанции не одним проводом, а 2-мя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Дабы подключить 380 вольт в личный дом следует соблюдать некоторые правила:

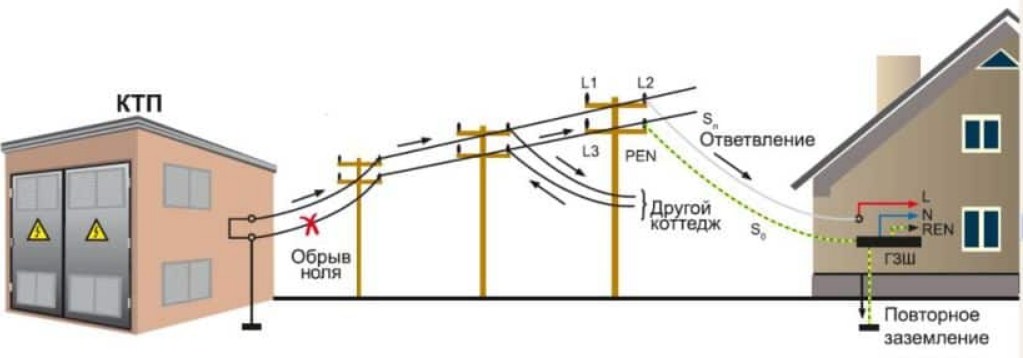

  • передача напряжения от трансформаторной подстанции делается по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
  • в большинстве случаев такая линия бывает воздушной и пореже кабельной.

Ввод трехфазного напряжения в строение

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Дальше ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

Посреди вводного аппарата делается отделение рабочего ноля N и защитного PE. Потом они соединяются с главной заземляющей шиной (ГЗШ). Далее она подсоединяется к повторному контуру заземления помещения.

воздушная лэп

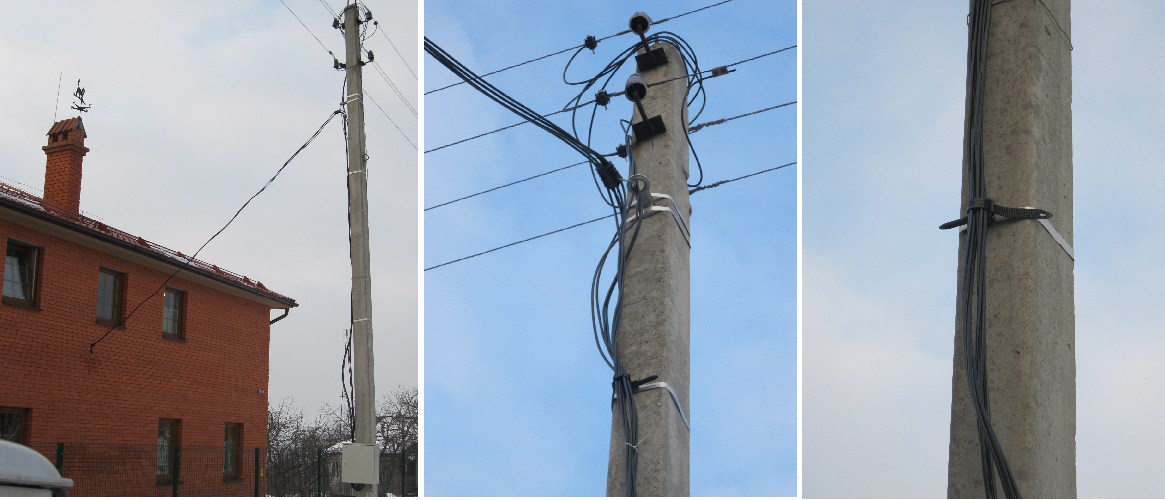

Последний участок полосы от опоры до ввода в дом проводится воздушным либо подземным методом. Его еще именуют ответвлением. Оно считается на балансе электроснабжающей организации, потому подключение дома делается с разрешения обладателя ЛЭП.

Если кабельная линия проходит под землей, то ответвление устанавливается в железном шкафу, который будет размещен неподалеку от трассы, а у воздушных ЛЭП – конкретно на опоре. В обоих случаях обладатель должен обезопасить их эксплуатацию и не допустить вторжения сторонних людей к электрощиту.

Принципиально! Проведение работ на конце PEN проводника, размещенного на опоре, жильцами дома, запрещен правилами.

Отходящие полосы

вводно-распределительный щит

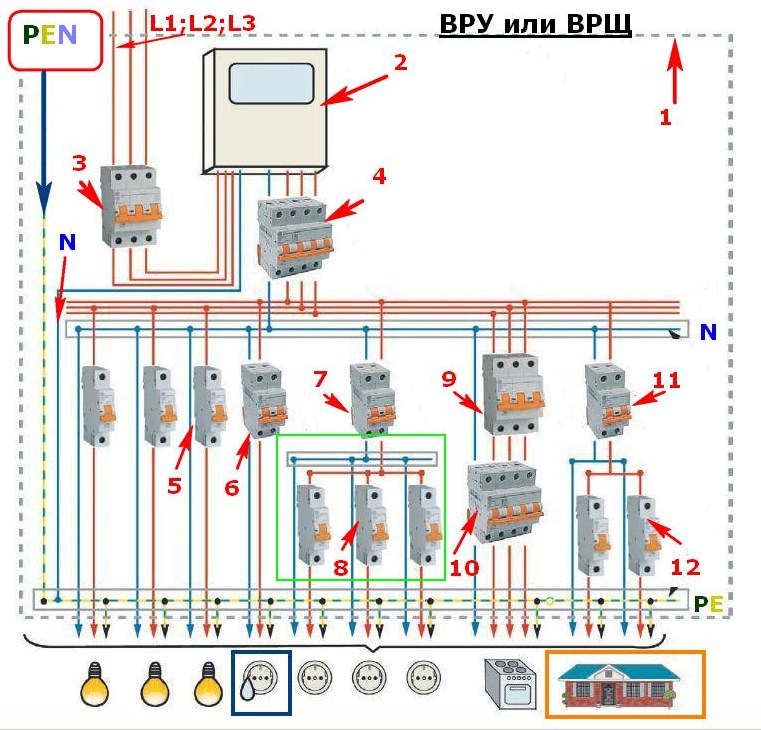

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Конкретно в нем делается разделение PEN проводника и установлены вводной автомат, также автоматы защиты для групповых цепей дома.

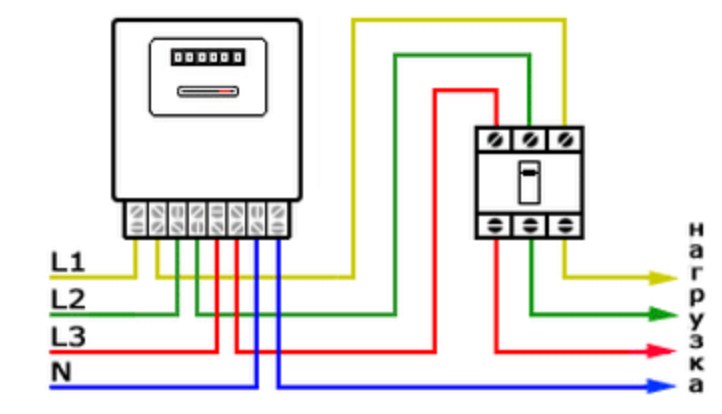

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того дабы вести учет используемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в 3-х разных проводах, только с различным одномоментным потенциалом и частотой 50 Гц.

Проводка в доме должна делиться на группы, любая линия освещения защищается однополюсным автоматическим выключателем (5). Любая группа запитываются от разных фаз.

Во помещениях с завышенным уровнем влажности необходимо применять дифавтомат (6), у которого срабатывание делается при достижении током показателя менее 30 миллиампер.

Для кухонной группы лучше устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, потому при маленьком замыкании фазы на ноль будет нужно отсечь нулевой рабочий и все фазные жилы сразу.

Цена монтажа

Установка проводки является принципиальной неувязкой. Правильно составленный план разводки в доме, является гарантией безопасности. Если человек никогда в собственной практике не сталкивался с схожей задачей, то лучше обратиться за помощью к испытанным спецам.

цена монтажа 3фазного питания

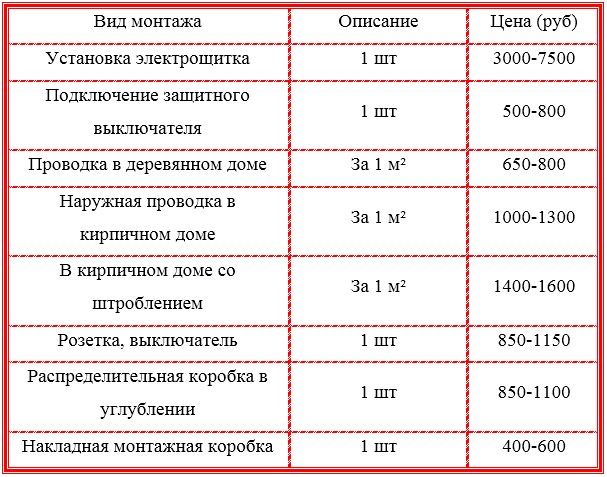

Для этого следует ознакомиться с ориентировочными расценками на данный вид услуг:

Вначале следует быть готовым к тому, что установка проводки в доме обойдется намного дороже, чем в квартире.

Советы электрика

Следует придерживаться главных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток либо выключателя;
  • заведение жил проводится только вертикально либо горизонтально;
  • места соединений должны находиться исключительно в монтажных коробках;
  • для подземной прокладки кабеля необходимо использовать только целостный кусочек с крепкой броневой лентой;
  • наибольшей ошибкой является установка выключателя в разрыв ноля;
  • разводку электропроводов запрещено создавать около поверхности из дерева, но, если это безизбежно, тогда применяется изолирующий шланг либо прокладка из асбеста и стали шириной 0,2 – 0,5 мм.

Вывод

Приступая к такому принципиальному вопросу, следует заблаговременно приготовить документы, что обычно занимает до 6 месяцев. Лучше их подать заблаговременно, еще до строительством дома. На выполнение тех критерий будет выделено около 2-ух лет. Ну и естественно, к работе следует вовлечь обученных служащих, дабы в предстоящем обезопасить свое жилище от пожара.
