Однофазовая схема подключения личного дома

Распределительные щиты уже издавна находятся в современных квартирах. Также в домах старенькой постройки многие начинают без помощи других ставить их у себя. Это правильное и грамотное решение. Распределительный щит позволяет поделить всю нагрузку квартиры на отдельные и независящие полосы, что увеличивает надежность работы электрического оборудования, защищает проводку и увеличивает Вашу безопасность. Если Вы затеяли делать дома полный ремонт, то сходу меняйте старенькую проводку, ставьте распределительный щит и делите всю нагрузку электрического оборудования на различные автоматические выключатели. К примеру, 1-я линия на сплит-систему, 2-я на стиральную машину, 3-я на розетки кухни, 4-я на розетки в других комнатах, 5-я на освещение и т.д. Давайте разберемся в этом подробнее.

Не думайте, что повесить пластмассовый шкаф и установить автоматические выключатели трудно. Необходимо просто осознать схему подключения и соединения всех частей, тогда и у вас все получится. В данной статье разглядим типовые схемы распределительных щитов. По сути их может быть неограниченное количество, так как у всех свои особенности, различное количество автоматических выключателей, кто-то употребляет УЗО, а кто-то дифавтоматы, у кого-либо отсутствует место для монтажа настоящего шкафа и т.д. Ниже предлагаю вашему вниманию 5 типовых однофазовых схем распределительного щита, которые сумеют для вас посодействовать во всем разобраться. Также сможете почитать статью: как собрать распределительный щит.

Однофазовая схема распределительного щита

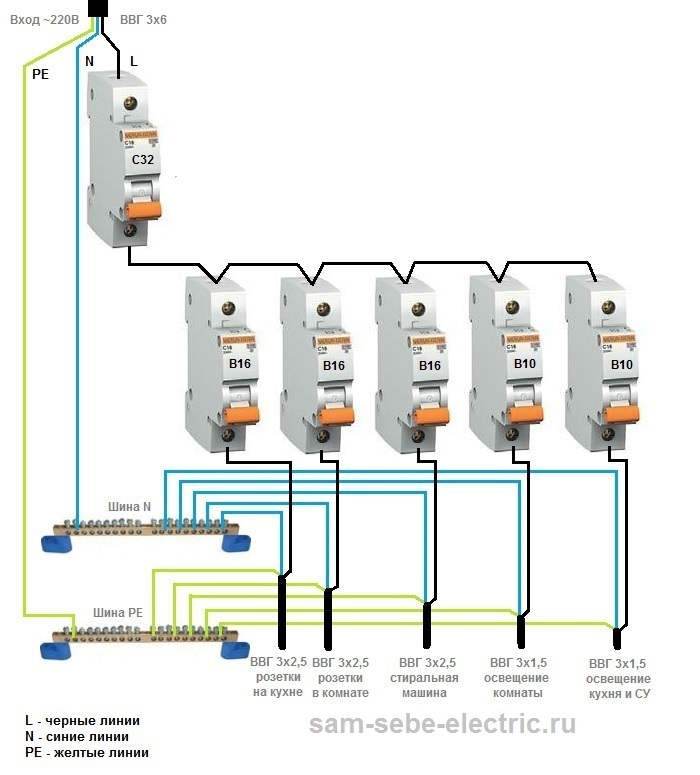

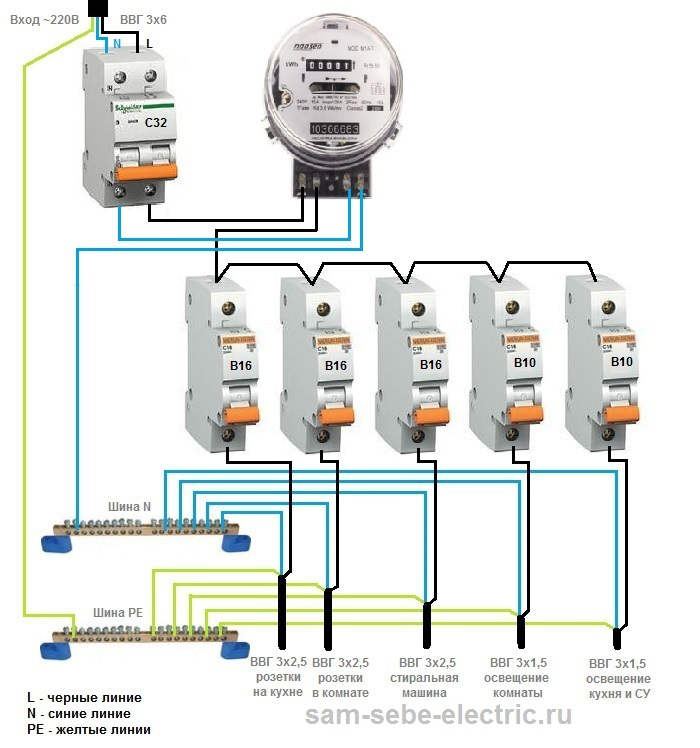

Схема №1. 1-ый вариант представляет собой обыденную схему состоящую из одних автоматических выключателей. Таковой шкаф вешается обычно в коридоре, а счетчик электроэнергии стоит в подъездном щите. Здесь находится общий входной автоматический выключатель и потом по автомату на каждую отходящую линию. На схеме распределительного щита нарисовано их 5 штук — это для примера. У вас их может быть другое количество, к примеру еще два автомата на кондюки и один на духовой шкаф. Тут это не принципиально. Главное необходимо осознать как подключить автоматические выключатели и отходящие от них провода. Вот время покупки пластмассового щита смотрите, дабы шины N и PE были в комплекте. Если их нет, то придется докупать раздельно.

На схеме я указал входной автоматический выключатель на 32А с чертой "С", а автоматы на отходящие полосы с чертой "В". Это будет идеальный вариант по моему воззрению. Дабы осознать, что означают эти буковкы — свойства, читайте статью: Что такое время-токовые свойства автоматических выключателей и для чего они необходимы? Номинал автоматических выключателей рассчитывайте без помощи других. Он может отличаться от обозначенных на схеме. Для этого сможете почитать следующие статьи: Выбор автоматического выключателя по номиналу и Какой марки избрать автоматический выключатель.

Схема распределительного щита

Схема №2. 2-ая схема распределительного щита похожа на предшествующую, но тут уже находится устройство учета электроэнергии. Она применяется, когда счетчик стоит конкретно в квартире. Это предвидено проектом строения. Самостоятельный перенос устройств учета электроэнергии из подъезда в квартиру и напротив сетевые компании не разрешают. Сущность схемы здесь такая же как и в первом варианте, но только после двухполюсного входного автоматического выключателя ставится счетчик. Разноцветными линиями я показал какие перемычки необходимо выполнить и куда их подключить. Синие полосы — это N (ноль), черные полосы — это L (фаза), желтоватые полосы — это PE (земля). Если у вас двухпроводная проводка в доме, т.е. нулевой и заземляющий проводник совмещены, то у вас на схеме не будет желтоватых линий.

Схема распределительного щита

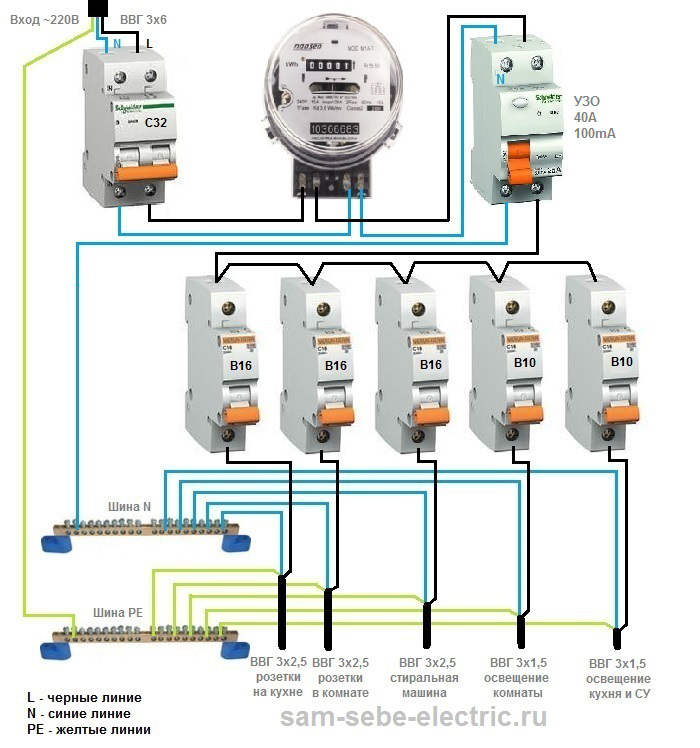

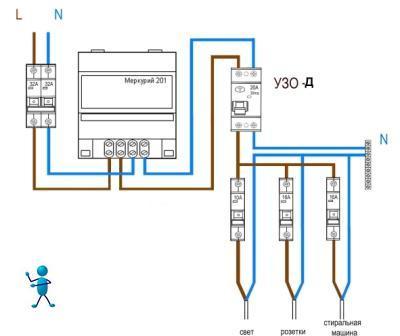

Схема №3. 3-я схема распределительного щита более современная. Тут находится входное УЗО. Их стали использовать не так издавна для защиты человека от поражения электрическим током и еще изредка у кого стоят дома. Здесь перед автоматическими выключателями ставится общее УЗО на 100mA. При токе утечки в 0,1А оно обесточит весь щит. При подключении УЗО направьте внимание на надписи около контактов. Тут непременно необходимо соблюдать полярность подключения фазы и нуля. Куда подключать N написано на корпусе УЗО. Также УЗО ставится в паре с дублирующим автоматическим выключателем. Это нужно, дабы защитит его от недлинного замыкания и перегрузки полосы. В предложенной схеме его дублирует входной двухполюсный автоматический выключатель.

Схема распределительно щита

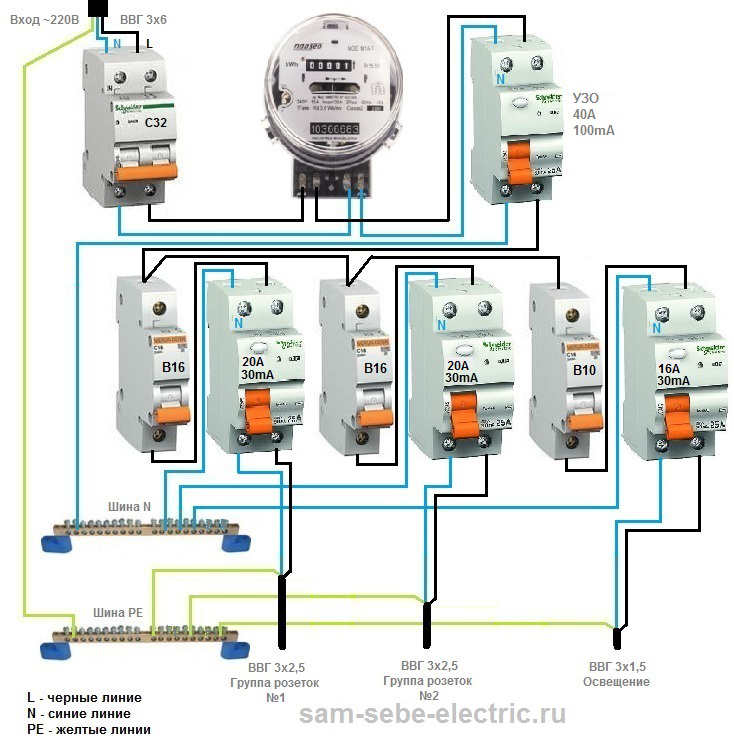

Схема №4. Этот вариант схемы распределительного щита будет подороже, но зато она отвечает более высочайшим эталонам безопасности. Здесь предлагается подключать УЗО на каждую отходящую линию. Также каждое УЗО стоит в паре с автоматическим выключателем. Для соблюдения селективности входное УЗО ставим на 100мА, а УЗО на отходящие полосы ставим на 30мА. Направьте внимание, что соединять воединыжды нули после УЗО нельзя.

Данный вариант схемы распределительного щита позволяет защищать все отходящие полосы по отдельности. При утечки тока отключится только то УЗО, где она произошла, а другая часть квартиры будет работать в прежнем режиме. Это комфортно при поиске появившейся неисправности и исключает перебой с электроснабжением другого электрического оборудования.

Схема распределительного щита

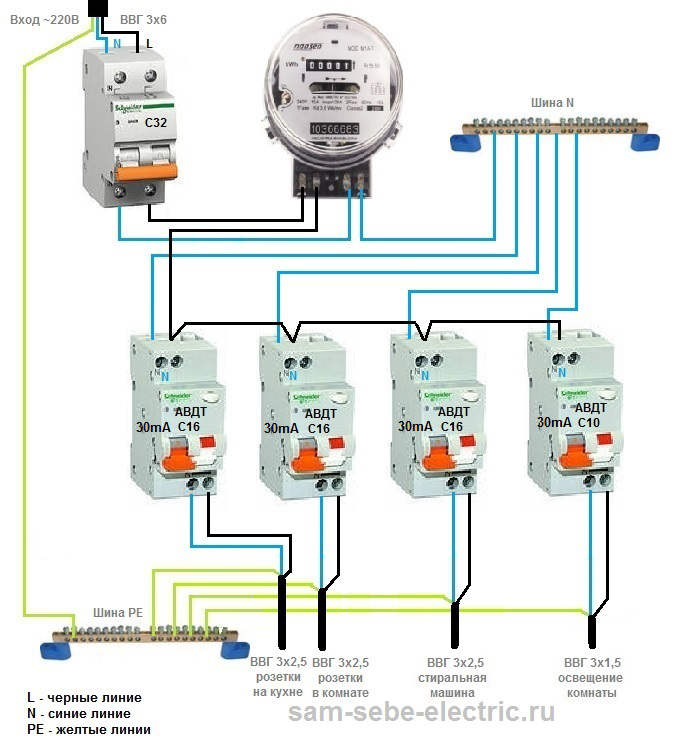

Схема №5. Этот вариант схемы распределительного щита предугадывает внедрение дифференциальных автоматических выключателей заместо УЗО и обыденных автоматов. Это позволяет малость сберечь ваших средств и уменьшить размер шкафа. Один дифференциальный автоматический выключатель занимает 2 модуля, а УЗО в паре с автоматом 3 модуля, хотя делают однообразные функции. Смотрите схему подключения дифавтоматов. Если их несколько штук, то вы выигрываете значительно в размере шкафа.

Схема распределительного щита

Учитель:
— Малыши, какие части света вы понимаете?
— Части света? — переспрашивает ученик.
— Выключатель, лампочка, провода.

Как выполнить ввод электроэнергии в личный дом

В большинстве случаев в населенных пт, где преобладают личные дома, применяются воздушные полосы электропередач. Но могут применяться и кабельные подземные магистрали.

Часть таковой полосы от наиблежайшей опоры до ввода в дом принято именовать ответвлением. Оно может быть проложено по воздуху либо под землей. Законодательно определено, что ответвление находится в принадлежности обладателя полосы электропередачи. Техническое сервис, эксплуатация и реконструкции ответвления входят в его обязанности. Самостоятельное проведение работ без согласования с обладателем ЛЭП делать запрещено.

Содержание статьи

Для сотворения нового ответвления и подключения его к вводу строения нужно иметь проект, который должен быть согласован с представителями обладателя полосы до начала выполнения работ. В документе должен быть отражен список всех технических решений и материалов.

Если выполнить ответвление своими силами проблемно, то тогда следует заключить контракт с энергоснабжающей организацией о подключении строения к ЛЭП и оплатить предоставление услуги.

По старенькым правилам ответвления для личных домов с однофазовой схемой производились 2-мя проводниками:

PEN – нулевым совмещенным.

У трехфазных схем использовались 4 проводника: три фазных (L1, L2, L3) и один нулевой совмещенный.

Имеющиеся правила эксплуатации требуют сделать расщепление совмещенного нулевого проводника PEN у ввода в дом на:

Для этого используют искусственные заземлители, которые дополнительно увеличивают безопасность эксплуатации ЛЭП и не противоречат требованиям действующих правил.

Большая часть находящихся в эксплуатации распределительных сетей низкого напряжения построены с внедрением системы защитного заземления TN-C. Такая сеть обычно состоит из питающего трансформатора, 3-х фазных проводников и объединенного PEN-проводника, совмещающего внутри себя функции нейтрального (N) и защитного (PE) проводников. Но такая система построения электрических сетей низкого напряжния не позволяет в подабающей мере удовлетворить завышенные требованиям эксплуатации потребителей электроэнергии, которые подключаются к обозначенным электрическим сетям.

Подключение ввода дома к воздушной полосы электропередач

Место расщепления может быть выбрано на наиблежайшей опоре ЛЭП либо в электрическом распределительном щите дома. Эта разработка описана в статье «Механизмы работы систем заземления для построек ТN-C и TN-C-S».

При выполнении расщепления снутри строения нужно учесть возможность обрыва либо отгорания нулевого проводника у питающей ЛЭП. На приведенном ниже рисунке наглядно показано, что при сделанной аварийной ситуации через установленное повторное заземление дома станет протекать электрический ток от всех ближайших присоединений.

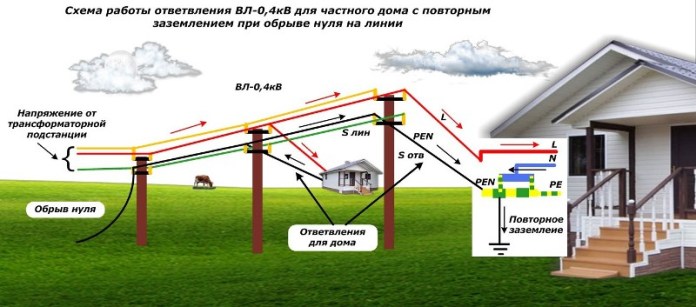

Ответвление ВЛ-0,4 кВ для частного дома с повторным заземлением при обрыве нуля на линии

Схема работы ответвления ВЛ-0,4 кВ для личного дома с повторным заземлением при обрыве нуля на полосы (для роста нажмите на набросок)

При таковой ситуации нагрузка на провод ответвления PEN проводника существенно вырастет, он станет сильно греться и может перегореть. Это можно исключить внедрением провода завышенной мощности, выдерживающего такую же токовую нагрузку, как и провода ЛЭП.

С этой целью для ответвительного PEN проводника выбирают провод с площадью поперечного сечения S отв равной аналогичному значению у провода полосы S лин.

При расщеплении PEN проводника конкретно на опоре ВЛ для обладателя дома эта задачка упрощается, а большой припас толщины проводов делать нет необходимости. Их можно уменьшить до разумных пределов, обеспечивающих обычное протекание тока нагрузки. Но к распределительному щиту дома придется тянуть три жилы, а не две для однофазовой схемы и 5, а не четыре для трехфазной схемы.

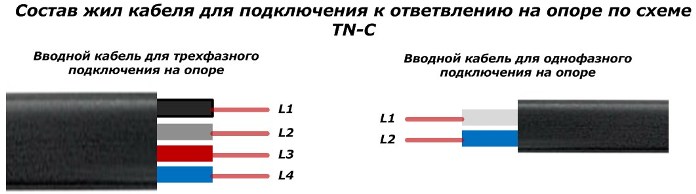

Состав жил кабеля для подключения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Состав жил кабеля для подключения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Место перехода с системы TN-C на TN-C-S определяется расположением схемы расщепления PEN проводника.

Для подключения построек по схеме TN-C повторное заземление и расщепление PEN проводника не осуществляется, а количество жил в кабеле миниатюризируется на одну.

Системы заземления TN-S и TN-C-S различаются режимами работы N- и PE-проводников, так как в системе TN-S разделение на N- и РЕ-проводники делается по всей сети, а в системе TN-C-S такое разделение осуществляется исключительно в определенной ее части. Использование системы TN-C-S считается более многообещающим, так как не просит коренной реконструкции распределительной сети низкого напряжения и, соответственно, роста вещественных издержек. В данном случае разделение общего PEN-проводника на N- и РЕ-проводники делается обычно в месте присоединения ответвления к основной магистрали (к примеру, ввод в здание, ответвление на объект, использующий трехфазное напряжение и др.). При всем этом железные корпуса однофазовых и трехфазных электроприемников заземляются при помощи РЕ-проводника конкретно и/либо через «трехполюсные» розетки (так именуемые «евророзетки»), снабженные дополнительным заземляющим контактом с целью обеспечения электробезопасности в отношении вероятного поражения людей электрическим током.

Читайте по теме:  Таблица сила тока мощность напряжение

Подключение ввода дома к подземной кабельной полосы электропередач

Все принципы выполнения электрической схемы, рассмотренные для воздушной ЛЭП, стопроцентно соответствуют требованиям подключения к кабельным линиям. Отличия заключаются в методах расположения и механического подключения составных частей монтируемого участка. Коммутация жил кабеля ответвления к подземной полосы осуществляется в особом железном шкафу.

Для его монтажа нужно выполнить фундамент, обеспечивающий устойчивость конструкции при деформации грунтов во время вымерзания зимой и в критериях осенне-весенней распутицы.

Материал шкафа и конструкция должны отвечать требованиям завышенной прочности для того, дабы противостоять попыткам вандалов проникания к электрическому оборудованию. С этой целью такие шкафы рекомендуется подымать на высоту более 2-ух метров. Такие же шкафы нередко располагают на опорах ВЛ.

Все работы на воздушной ЛЭП и подземной кабельной полосы, включая установка ответвлений, проводятся только по утвержденному проекту силами местной обслуживающей организации. Самостоятельное выполнение подключений категорически запрещено и небезопасно для жизни !

Конструктивные особенности воздушного ответвления

Закрепление проводов электрической схемы к опорам осуществляется через фарфоровые, стеклянные либо полимерные изоляторы. В случае применения самонесущих кабелей СИП используют особый крепеж, который продается совместно с кабелями. При размещении ответвления принципиально выдержать все расстояния, обеспечивающие безопасность использования электроэнергией.

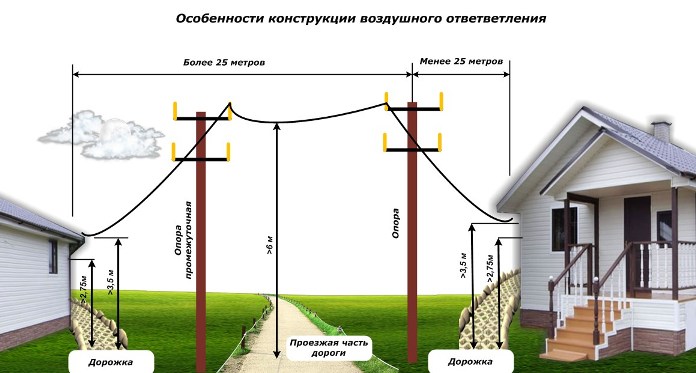

Особенности конструкции воздушного ответвления

Особенности конструкции воздушного ответвления (для роста нажмите на набросок)

Если от наиблежайшей опоры до ввода в дом расстояние превосходит 25 метров, то нужно устанавливать вспомогательную опору в качестве промежной. При расположении проводов над проезжей частью дороги малое провисание нижнего провода не должно быть меньше 6 метров.

В случае необходимости расположения кабелей над дорожками их нужна монтировать на высоте, превосходящей 3,5 метра. Размещение изоляторов на стенке дома выбирают так, дабы прикрепленные к ним провода располагались над поверхностью земли не ниже, чем на 2,75 метра. Выкармливание деревьев и даже кустарников под электрическими проводами неприемлимо.

Над закрепленными изоляторами могут находиться элементы крыши, балкон и другие строительные конструкции. Расстояние от них до токоведущих частей должно превосходить 0,2 м. Для присоединения изолированных дюралевых проводов к полосы применяют скрутку либо особые зажимы.

Правила монтажа ответвления отдельными проводами

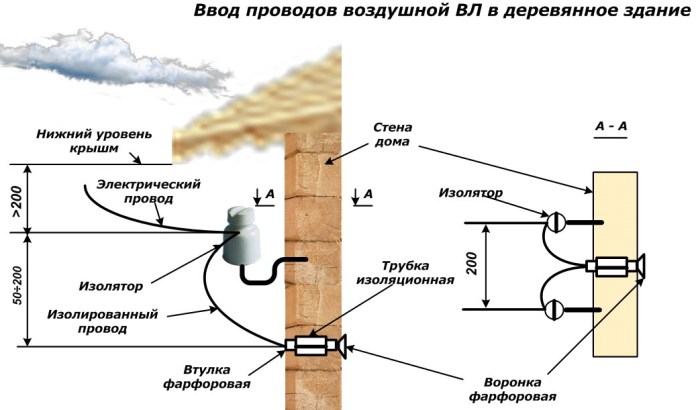

Ввод проводов воздушной ВЛ в деревянное здание

Ввод проводов воздушной ВЛ в древесное здание

Этот метод обширно употреблялся до возникновения в продаже самонесущих изолированных кабелей СИП. Для его использования проход через стенку осуществляется изолированным проводом, который дополнительно отделяется от стенки фарфоровой втулкой, воронкой и полутвердой изоляционной трубкой из резины либо целофана.

Каждый провод схемы закрепляется на собственном изоляторе, установленном около входного отверстия. Его можно делать общим для всех проводов, но прокладка их должна быть выполнена в отдельных изолированных трубах. Изоляторы на стенке дома должны отстоять друг от друга более, чем на 20 см.

Правила монтажа ответвления кабелем

Для низких строений применяют трубостойку и ввод кабеля делают через крышу.

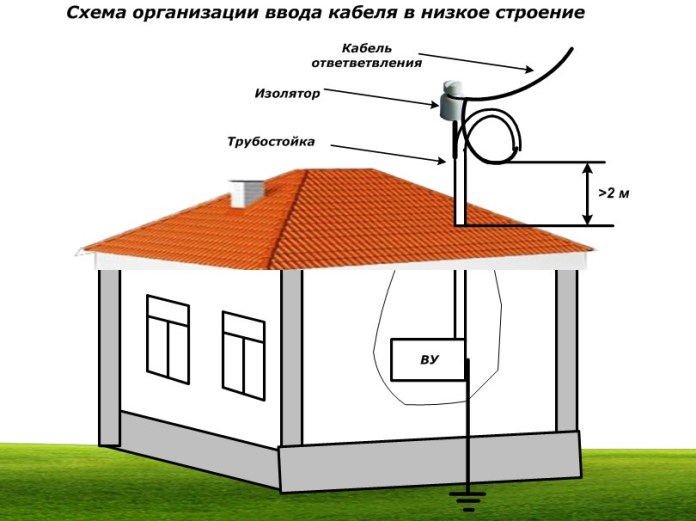

Схема организации ввода кабеля в низкое строение

Схема организации ввода кабеля в низкое строение

При всем этом методе нужно обеспечить удаление кабеля от крыши на 2 метра либо более. Железная трубостойка в неотклонимом порядке подключается к контуру заземления дома.

В отдельных случаях комфортно применить подставной столб.

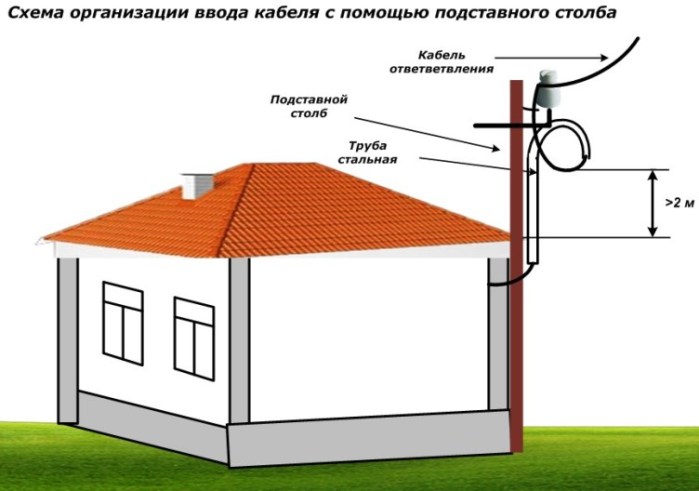

Схема организации ввода кабеля с помощью приставного столба

Схема организации ввода кабеля при помощи приставного столба

Спуск кабеля по столбу в данном случае тоже рекомендуется делать в металлической трубе.

При любом методе подключения ответвительные провода либо кабель должны быть целыми, не иметь разрывов и подсоединений. Их нужно подключать одним концом к изоляторам полосы, а вторым — конкретно на клеммы вводного автомата для коммутации на электросчетчик.

Установка вводного устройства

Как выполнить вводное устройство для частоного дома. Протяженные магистрали линий объединяют огромное количество потребителей с трансформаторной подстанцией. При транспортировке электроэнергии повсевременно происходят коммутации нагрузок, сопровождаемые переходными процессами, качанием мощностей, колебаниями токов, напряжений, частоты.

Во время грозового периода существует возможность попадания энергии молнии в воздушные ЛЭП. Все эти неисправности призваны устранять защиты полосы, но до момента их срабатывания проводка дома может пострадать.

Потому между линией электропередачи и распределительным щитом дома нужно монтировать очередной шкаф, выполняющий функцию защит электрического оборудования строения от проникания в проводку анормальных режимов, временами возникающий на ЛЭП. Его именуют вводным устройством. В нем располагают:

мощнейший автоматический выключатель либо подменяют его обыденным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных массивными плавкими вставками, рассчитанными на токи около 100 А;

разрядники либо ограничители перенапряжения, защищающие от проникания высокого потенциала молнии;

схему расщепления PEN проводника, присоединенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазовой схемы оно упрощается внедрением частей только одной фазы.

Конструкция вводного устройства

Конструкция вводного устройства

Вводное устройство можно располагать прямо на опоре воздушной ЛЭП либо на стенке дома с внешней стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме просит установки молниезащиты и системы УЗИП.

В заключение снова направьте внимание, что все работы на линиях электропередач и их опорах разрешено делать только обученному и допущенному персоналу организации, за которой закреплено это электрическое оборудование.

Однофазовая и трехфазная электрическая сеть

Здравствуй Почетаемый читатель веб-сайта Elesant.ru. Электрический ток «доставляется» до потребителя по высоковольтным линиям электропередач. Электрический ток линий электропередач имеет высочайшее напряжение и впрямую не может употребляться потребителями. Для ежедневного применения электрического тока доставленного ЛЭП его напряжение необходимо снизить.

Для этого около потребителей инсталлируются особые трансформаторные подстанции. Трансформаторные подстанции снижают высоковольтное напряжение до номинальных значений применимых для применения. Остановимся малость на подстанциях.

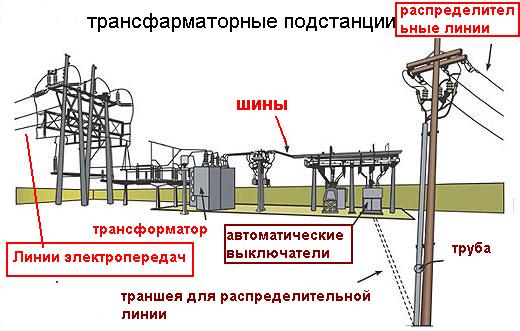

Трансформаторная подстанция

Трансформаторные подстанции это электроустановка, созданная для приема, преобразования и рассредотачивания электроэнергии от линий электропередач.

Состоят подстанции из понижающего трансформатора, распределительного устройства (РУ) и устройств управления.

podstanzija

По методу строительства и расположения подстанции разделяются на пристроенные, интегрированные, внутрецеховые. Для загорода более распространены мачтовые и столбовые подстанции.

Главным элементом подстанции является понижающий трансформатор. Понижающие трансформаторы могут быть трехфазные и однофазовые. Однофазовые трансформаторы применяются в комплексе с трехфазными трансформаторами и в главном в сельской местности.

Снижается напряжение в трансформаторах до номинального рабочего напряжения 380 либо 220 вольт. Именуются эти напряжения линейным и фазным соответственно. А питание потребителей именуется соответственно трехфазным и однофазовым. Разглядим виды питания потребителей подробнее.

Однофазовое электрическое питание

Однофазовое электропитание запитывает потребителя от одной фазной полосы и полосы нулевого рабочего провода. Полосы для однофазового питания именуют однофазовыми электрическими сетями. Номинальное рабочее напряжение однофазовых электрических сетей составляет 220 вольт.

Сами однофазовые сети тоже можно поделить зависимо от рабочих проводников.

Однофазовая двухпроводная сеть

В однофазовых двухпроводных сетях для электропитания применяются два провода: фазного(L) и нулевого (N). Такая электрическая сеть не предугадывает заземление электроприборов. Двухпроводная электрическая сеть была ну и остается самой распространенной в древнем жилом фонде.

Если у вас дома проводка выполнена проводами с дюралевыми жилами, вероятнее всего у вас двухпроводная электрическая сеть.

Пример схемы: однофазовая двухпроводная сеть в квартире

odnofaznaja dvuchprovodnaj provodka

Однофазовая трехпроводная сеть

В однофазовых трехпроводных сетях применяются три провода: фазного(L), нулевого (N) и защитного, заземляющего. 3-ий заземляющий провод предназначен для дополнительной защиты человека от поражений электрическим током. Соединение заземляющего провода с корпусами электроприборов (заземление), позволяет отключать электропитание при замыкании фазного провода на корпус устройства (недлинного фазного замыкания). Обозначается PE.

Заземление защищает не только лишь человека от поражений электротоком, но и выручает сами электроприборы от перегораний.

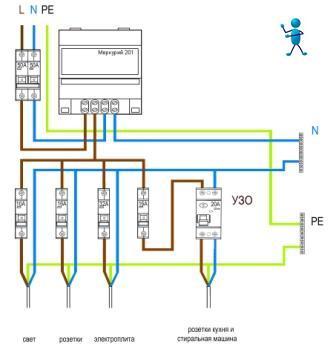

Пример схемы:однофазовая трехпроводная сеть в квартире

odnofaznaja trechprovodnaj provodka

Трехфазное электрическое питание

При трехфазном питании в электрощит квартиры либо ВРУ дома заводится три питающие фазы(L1;L2;L3) и нулевой рабочий проводник(N). Номинальное рабочее напряжение между хоть какими фазными проводами составляет 380 вольт. Напряжение между хоть каким фазным проводом и рабочим нулем составляет 220 вольт. От электрощита проводка, распределяется по квартире либо дому, согласно схеме проводки, обеспечивая 220 вольтовое либо з80 вольтовое питание для электроприборов.

При расчете трехфазной электросети принципиально верно распределить нагрузку между 3-мя фазами. Неравномерное рассредотачивание нагрузки между фазами приведут к перекосу фаз, сильный перекос фаз приведет к аварийной ситуации прямо до обгорания одной из фаз.

Распределить трехфазное питание по квартире либо дому можно электрокабелями с 4-мя либо пятью проводами

Трехфазная четырехпроводная электрическая сеть

При четырехпроводной проводки электропитание происходит от 3-х фазных проводов и рабочего нуля. От электрощитка либо распределительной коробки проводка распределяется по розеткам и светильникам 2-мя проводами: каждым фазным и нулевым(L1-N; L2-N; L3-N).Напряжением 220 вольт. На схемах фазы могут обозначаться А, В, С.

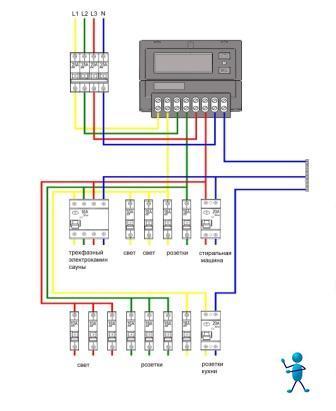

Пример схемы: трехфазная четырехпроводная сеть в квартире

trechfaznaja chetyrechprovodnaj provodka

Трехфазная пятипроводная электрическая сеть

В трехфазной пятипроводной электрической сети «появляется» 5-ый заземляющий провод, выполняющий защитные функции. Обозначается (PE)

Принципиально! Во всех трехфазных сетях принципиально равномерное рассредотачивание нагрузки (потребляемой мощности) между фазами. Опредилять нагрузку сети при трехфазном питании нельзя по основному закону электротехники, зокону Ома. Для расчетов необходимо учесть коэффициент мощности(cosф) и коэффициент спроса (Кспроса). Обычно для квартир cosф=0,90-0,93;Кспроса=0,8. Значение 0,8 принимается, если потребителей более 5.
