На каком уровне делать розетки

Новенькая кухня готова, но посудомойка не встает в гарнитур — мешает выпирающая розетка. Задумывались, что 2-ух розеток на фартуке хватит заглазно, но сейчас при готовке приходится повсевременно вытаскивать штепсель чайника либо кофеварки, дабы вставить блендер. А холодильник вообщем не дотягивается до электровывода — шнур маленький, а подключать через удлинитель его нельзя (запрет в аннотации). Рассказываем в этой статье, как расположить розетки на кухне верно — дабы позже не страдать и не штробить уже отремонтированные стенки.

Техника вписана в кухню совершенно; за этим стоит кропотливый расчет расположения розеток

Руководствуйтесь правилом «трех уровней»

Розеток на кухне необходимо не меньше 8–12 штук (зависимо от размеров помещения и количества электроприборов), и располагаться они должны на 3-х различных высотах:

Верхний уровень: для вытяжки, телека и дополнительной подсветки рабочей поверхности;

Средний уровень: для техники, которая повсевременно стоит на столешнице (чайник, кофеварка, тостер), либо которую подключают на время (блендер, кухонный комбайн, зарядка для телефона либо планшета и т.п.); также для техники, у которой есть собственное фиксированное место в кухонном гарнитуре (интегрированная микроволновка, духовой шкаф в колонне). Время от времени на среднем уровне подключают раздельно стоящие холодильник, морозильную камеру и электрическую плиту (для нее делается особенный вывод со особым штепселем).

Нижний уровень: для встроенного холодильника, варочной поверхности, духовки, стиральной и / либо посудомоечной машины.

Подсчитайте, сколько у вас будет электроприборов и каких; определите их размеры либо, если они еще не куплены, уточните информацию в вебе.

Не забудьте, что в районе обеденного стола либо барной стойки также необходимо расположить розетку — лучше, сдвоенную.

Уточните мощность всех электроприборов

Эта информация есть на этикетке на задней стене; если техника еще не покупалась, берите средние значения для такового устройства либо определенные — на веб-сайте производителя.

Все это поможет электрику высчитать нагрузку на сеть, число распределительных коробок и толщину кабеля. В особенности это принципиально, если вы живете в апартаментах — на них не распространяются нормативы нагрузки, принятые СНиПами для жилых помещений; в случае, если мощности будет не хватать, придется решать этот вопрос с управляющей компанией и инженерами по электроснабжению.

Подключение вытяжки изготовлено неприметно; на средней высоте — четыре розетки: хватит места для устройств, которые будут стоять на столешнице

Обычно, кухонным электроприборам нужна 10–15 кВт мощности, но необходимо закладывать как минимум еще 30–50% припаса; другими словами электроразводка на кухне должна быть рассчитана приблизительно на 20 кВт мощности — это обезопасит вас и от рисков недлинного замыкания, и от скачков напряжения, из-за которых может сгореть техника.

Прорисуйте все элементы кухни в комплексе

Наглядно помогают осознать размещение техники и мебели развертки — это тонкий, передний вид каждой стенки.

Наши дизайнеры сделают проф развертки и отразят на них, где будут находиться розетки, но подготовительные чертежи того, что где будет стоять, лучше накидать без помощи других — дабы прочуять сценарии движения по кухне и осознать, какие вам решения будут комфортабельными, а какие — нет.

Это можно выполнить на бумаге-миллиметровке, на листе в клеточку либо в онлайн-программах по планированию помещений. Главное — определите кухню и технику и соблюдайте размерность всех предметов.

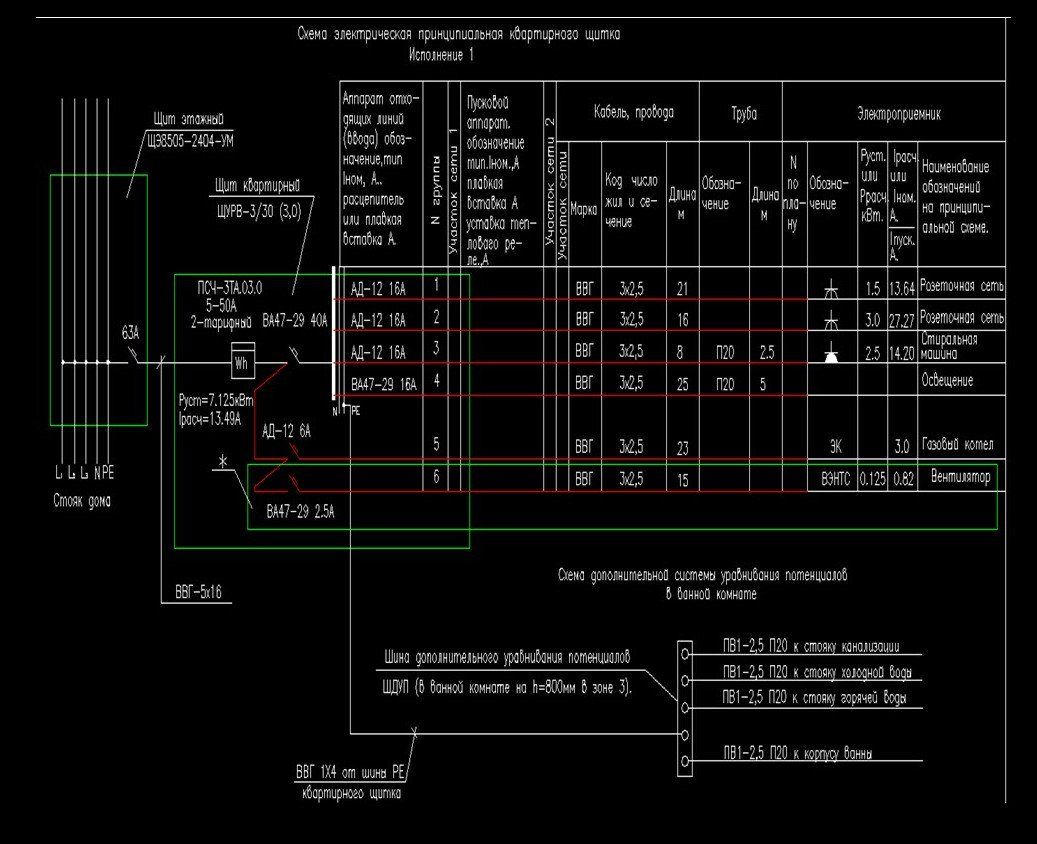

Ниже — схема, которая поможет для вас сориентироваться:

Для чего так тщательно? Электровыводы для интегрированной техники мне высчитают спецы «Кухонного Завода», а если не будет хватать розеток на фартуке, я куплю удлинитель либо тройник

Воспользоваться на кухне удлинителями и тройниками опасно и неловко:

Некоторые приборы производители прямо воспрещают включать через удлинители — если техника выйдет из строя, гарантия действовать не будет;

Из-за завышенной нагрузки на электросеть растет риск недлинного замыкания и пожара;

Провода удлинителей будут мешаться, ими можно что-то смахнуть со стола, когда вы пользуетесь этим же ручным блендером либо кофемолкой;

Излишние провода, удлинители и тройники делают образ кухни неопрятным — для вас труднее будет поддерживать порядок; а еще на них будут оседать кухонные загрязнения — пыль, брызги масла — а отменно помыть их не получится.

Не считая того, если розеток будет недостаточно либо часть из них попадет за мебель, для вас придется отключать один устройство, дабы включить другой — это тривиально неловко.

Высчитайте точку расположения для каждой розетки

Розетки верхнего уровня, другими словами питание для вытяжки и кухонной подсветки, должны находиться над линией верхних шифанеров. Это ≈ 2,15 метра от пола. Розетка для телека должна быть размещена строго за ним, обычно на высоте ≈ 1,4–1,7 метра (зависимо от размера экрана и размещения панели).
Средняя зона розеток относится к кухонному фартуку: обычно на высоте ≈ 7–15 см от столешницы. Пониже их располагают те, кто старается выполнить розетки как можно более неприметными на фартуке. Но есть резон и в том, дабы располагать их приблизительно посреди фартука: так ими удобнее воспользоваться.

розетки среднего уровня размещены на высоте приблизительно 15 см от столешницы

Нижняя зона розеток стандартно располагается в районе цоколя (как правило это 10–15 см от пола).

Ювелирно вписать посудомоечную машину можно только если верно высчитать размещение розетки

Проверьте, дабы размещение розеток было неопасным

Розетки и выключатели, которыми вы пользуетесь раз в день, должны быть не поближе 30–50 см от раковины.

К электровыводам для подключения стационарной техники, таковой как посудомоечная машина либо интегрированная электрическая плита, нормы относятся мягче — точное расстояние до влажной зоны не определено, но розетки запрещено располагать над и под раковиной. Это принципиально, дабы не вышло недлинного замыкания, если выйдет из строя смеситель либо случится протечка по другой причине.

розетки и выключатели должны размещаться не поближе 30–50 см от раковины

Розетки нельзя компоновать группами больше 5 штук — и на каждое такое шлейфовое подключение необходимо тянуть от щитка линию с отдельным УЗО (устройство защитного отключения). Выделенных линий также требуют приборы высочайшей мощности — электрической плиты, духовые шкафы и т.п.

Пригласите электрика и закажите разводку сети

Когда дизайн-проект кухни будет готов, можно приглашать электрика — и, по мере надобности, скорректировать какие-то детали на месте, исходя из его советов и состояния электросети у вас на дому.

За ранее число распределительных коробок на кухню можно подсчитать так: все группы розеток + высокомощные приборы (каждый — раздельно) + верхнее освещение.

Уточните также, одно- либо трехфазная сеть у вас на дому — от этого будет зависеть тип кабеля и амперные номиналы УЗО (для однофазовой сети на кухню довольно УЗО на 50 А).

техники на кухне много, и дабы она совершенно вписалась, необходимо просчитать размещение розеток заблаговременно

Обычно, для разводки электросети на кухне рекомендуют брать медные кабели — они дороже, но надежнее (хотя жилые нормы разрешают внедрение и дюралевых тоже). Выбирать розетки для кухни безопаснее с внутренней частью из керамики (это более надежное диэлектрическое основание). А лицевые панели розеток и выключателей лучше брать гладкие — с таковой поверхности проще удалять брутальные кухонные загрязнения.

Не считая того, вся кухонная домашняя техника должна быть заземлена (в современных домах заземление устанавливается снутри штепсельного соединения: это такие железные «усики», которые видны в углублении розетки).

Что делать, если вы запамятовали про часть розеток, и сейчас их не хватает

На нижнем либо верхнем уровне нужные электровыводы можно провести и после ремонта — придется нарушить целостность отделки, но за шкафами последствия легко упрятать.

Есть решение и для тех ситуаций, когда не хватает розеток на среднем уровне — дабы не сбивать кафельную плитку с фартука, поможет установка специального углового сетевого фильтра для кухни. Такие фильтры имеют завышенные нормы безопасности, а за счет того, что гнезда размещены под углом, для вас не придется целиться, дабы попасть штепселем в розетку. Проводку под таковой сетевой фильтр можно выполнить по внутренней стене верхних шифанеров открытым методом — со стороны ничего не будет видно.

Более драгоценное решение (в среднем, от 20 тыщ) — приобрести затратной кухонный трек с перемещающимися розетками. В нем есть дополнительная защита от деток: розетка работает по системе «вставь, поверни, нажми».

Но дальновиднее и проще сходу, еще до начала ремонта, пригласить нашего дизайнера — он составит проф набросок кухни, порекомендует, как функциональнее расположить технику, учтет нормы электробезопасности и отметит все нужные розетки.

Розетки в доме: как распланировать и где расположить

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку. Давайте пока оставим кафель и ламинат в покое и пойдем по порядку — начнем с электрической составляющей жилья.

15 годов назад: что необходимо знать об электрической проводке


Если вы живёте в относительно новеньком доме, можно особо не заморачиваться: проводка тут спланирована и разведена с учетом потребностей современного человека. В новостройках даже на шаге проектирования нередко учитывается, что в кухне будет установлена мощная домашняя техника, и одной розетки мало.

Читайте по теме:  Светодиодный осветительный прибор светится после выключения


Жильё, которому более 10 — 15 лет, строилось еще по старенькым, уцелевшим с русских времен проектам. По этим эталонам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такового массивного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телек да холодильник. Соответственно, вся проводка в тех квартирах была рассчитана только на освещение и домашнюю технику низкой мощности.


В девяностые и двухтысячные годы ситуация в корне поменялась — техника оказалась доступна каждому. И конкретно в это время резко возросло число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Потому, е сли вы уж затеяли перепланировку либо ремонт, не поленитесь и поменяйте старенькые кабели на новые, большего сечения, либо вообщем на медные — они лучше и выдерживают огромные нагрузки, хоть и дороже.

Розетки: куда ставить и сколько брать?


Поначалу сядьте и вкупе с дизайнером задумайтесь, сколько розеток для вас необходимо для счастья. Обычно, такие вопросы как-то выпадают, теряются в общем перечне того, что необходимо выполнить. А после ремонта квартира в один момент зарастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

Нарисуйте план квартиры совместно с расставленной мебелью и домашней техникой. Задумайтесь, где бы для вас было комфортно подключать тот либо другой электроприёмник. Обусловьте высоту розеток и их расстояние от стенок и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вкупе подумаем, как лучше расположить розетки.

Коридор и прихожая


В коридоре либо прихожей будет довольно 2-3 штук. В большинстве случаев их применяют для того, дабы включить термосушилку для обуви. Потому не подымайте разъемы очень высоко. Естественно, не нужно прятать их за вешалку либо за дверь, идеальнее всего расположить по углам. Стенные осветительные приборы лучше включать впрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная


Эта комната, в какой семья проводит огромную часть времени, когда находится дома. Тут, обычно, стоит телек, приставка кабельного либо спутникового телевидения, медиацентр либо еще какая-то аудио-видео аппаратура, вроде игровых приставок для малышей. Нередко в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому необходимо бросить пару свободных разъемов на всякий случай: зарядить телефон, включить ноутбук. Да не достаточно ли!

1. Зона дивана


Дабы верно расположить розетки, совместно с планированием электросети необходимо сходу обмыслить расстановку мебели в комнате. По другому окажется, что они размещены за диванчиком либо шкафом. Большая часть электроприборов в гостиной всегда включена, к примеру, кондюк, телек, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом либо, к примеру, декоративным вазоном. Свободные точки должны быть вседоступны.

2. ТВ-зона


Если розетки для всех электронных девайсов гостиной можно бросить на уровне 30 см от пола, то к разъему для телека, висячего на стенке, либо кондюка нужен отдельный подход. В данном случае предусмотрите место вслед за экраном телеприемника либо около кондюка, дабы свисающие провода не портили картину.

Спальня


Что делать в спальне? Спать? Естественно. Но и здесь есть техника, потому стоит заблаговременно прикинуть, где расположить розекти в комнате.

1. Спальное место


Если ваша спальня имеет традиционный формат с двуспальной кроватью и тумбочками по бокам, около каждой из них хорошо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку телефон либо планшет. Такое же количество разъемов необходимо и для 2-ух отдельных кроватей. Если в спальне еще есть и туалетный столик, то около него обязательно должны быть розетки, лучше две либо три. Фен включить, к примеру.

2. ТВ-зона


Телек в спальне — обыденное явление. В большинстве случаев он вешается на стенку так, дабы было комфортно глядеть его, лёжа на кровати. Потому и для него нужна точка. Принцип ее установки — тот же, что и для навесного телека в гостиной — за экраном. Кондюк в спальне просит еще одну розетку, которая должна быть установлена вверху, вблизи с местом монтажа кондюка. Помните про свисающие безобразные провода? Как раз тот случай.

Детская

1. Спальное место


Детская комната — та же спальня, только для младших членов семьи. Пока они совершенно малы, им не надо много электроприборов: ночника у кровати полностью довольно.

2. Игровая зона


Но позже вашим потомкам будут необходимы дополнительные места для зарядки: для игровых девайсов, компьютера и компьютерной периферии, игровой приставки. 2-ух положенных по строительным нормам очевидно не хватит, в особенности, если ребенок не один.

Разъемы в детской нередко делают «безопасными», другими словами со особыми крышками и заглушками, которые малыш не может вынуть без помощи других. Если ребенок небольшой, имеет смысл устанавливать конкретно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место



Нужно также обмыслить количество розеток в месте, которое вы планируете отвести под десктоп. Вся компьютерная техника и настольное освещение просит по одной точке на каждую единицу техники. И, как обычно, еще одна про припас.

Кухня


По количеству электрических устройств на единицу площади кухня даст фору хоть какому помещению. Давайте просто посчитаем: холодильник, электрическая плита либо плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть повсевременно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.


К роме них еще есть миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких устройств, которые достаются и врубаются часто. Считаем снова: для включенных повсевременно — восемь, и минимум 5 нужно «на всякий случай». Потому у вопроса, как верно расположить розекти на кухне, есть свои технические аспекты.

1. Домашняя техника


Разъемы для холодильника и плиты могут размещаться вслед за ними: нередко ли мы делаем перестановки в кухне? Включили и запамятовали. Если микроволновка у вас стоит на холодильнике, а такое нередко бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, обычно, прячутся за кухонным гарнитуром.

Многие не знают, где расположить розетку для повсевременно включенной вытяжки. На наш взор, самое подходящее место — у потолка. Если вы собираетесь применять электроплиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника


Маленькую и нечасто применяемую технику комфортно включать в разъемы, которые размещены над рабочей столешницей. Комфортно применять две группы по три штуки: многие дизайнеры предлагают своим клиентам конкретно такое размещение. Очередной вариант — встроить их в столешницу.

Ванная и туалет


В домах, которые построены более 30 годов назад, схожих электрических коммуникаций в ванной комнате и туалете не предусматривалось вообщем. Люди и тогда слыхом не слыхивал о таких чудесах, как джакузи либо душевая кабинка, потому вопроса, как расположить розетки в ванной, никто впереди себя не ставил.

Некоторые умельцы без помощи других протягивали в ванную провода, укрепляли разъемы, в которые включали электробритву «Харьков» либо фен. Сейчас все знают про эти чудеса, они все доступны и приятны. Потому проектируя ванную комнату, необходимо сразу присмотреть и места для розеток.

Принципиально:
  • Все выключатели и прочее электротехническое оборудование должно соответствовать эталону для электрического оборудования для мокроватых помещений (класс защиты более IP44) и быть накрепко заземлены. Дизайнер либо проектировщик обязательно вынужден огласить для вас об этом
  • Розетку для джакузи и душевой кабины можно установить за их декоративными стенами, вы не будете повсевременно включать и выключать эти агрегаты
  • Розетка для вытяжного вентилятора может быть установлена наверху, вблизи с ним, хотя в большинстве случаев вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
  • Около зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну либо две точки. Одну можно применять для питания осветительных приборов над зеркалом, вторую — для фена, бритвы и иных маленьких устройств. Естественно, помним про класс защиты и заземление
  • Если габариты ванной комнаты позволяют установить к тому же стиральную машину, помните, что разъем для нее размещается на расстоянии более 50-60 см от водопроводных труб

И еще.


Всё это, естественно, на 1-ый взор понятно и как бы смотрится нетрудно. Кажется, что можно совладать самому. И правда: приобрести отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как верно втыкать розетки». Нарисовать схему и вставить все розетки, сэкономив некоторое количество средств на дизайнере, проектировщике и проф бригаде. Но вы наверное уже представляете для себя, что из этого выйдет. Кстати, телефон пожарной службы 101.
