Трансформатор тока для счетчика трехфазного

В некоторых случаях определять потраченную электроэнергию средством обычного подключения счетчика не представляется вероятным. Это относится к трехфазным сетям с силой тока, превосходящей 100А и потребляемой мощностью выше 60кВт. В таких случаях устанавливают трехфазный счетчик, который подключают через трансформаторы тока. В данной статье мы поведаем, как подключить счетчик через трансформаторы тока (схема обычно указана на клеммной крышке либо в паспорте на устройство).

Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

Для того дабы выполнить подключение трехфазного счетчика через трансформаторы тока, нам пригодится следующее оборудование:

• вводной автоматический выключатель (к примеру, Elvert производства одноименной компании );
• трансформаторы тока (к примеру, Aster производства компании Elvert);
• счетчик электроэнергии «Меркурий» трансформаторного включения;

• испытательная коробка (КИ либо КИП), которая обеспечивает возможность включения счетчика без отсоединения проводов и кабелей, также защиту электрических соединений от несанкционированного доступа;

• винтообразные клеммы (3 штуки);
• монтажные провода (ПуГВ либо ПуВ).

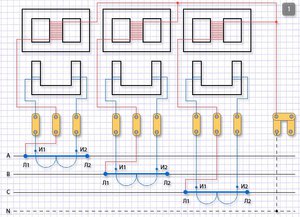

Схема подключения трансформатора тока

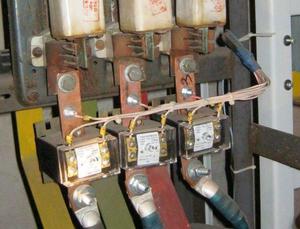

В щите на монтажной панели осуществляется установка вводного автоматического выключателя, 3-х трансформаторов тока, клемм, испытательной коробки и самого счетчика, также нулевой шины и шины заземления. Принципиально отметить, что при установке щита учета вне помещения следует предугадывать подогрев для обеспечения положительной температуры.

Дальше отмеряем и производим зачистку монтажных проводов соответственного сечения для подключения силовых цепей, а многопроволочные жилы оконцовываем. Необходимо отметить, что для подключения могут употребляться гибкие изолированные шины. Потом от автоматического выключателя производим подключение к силовым выводам трансформаторов тока по следующей схеме:

• клемма "2" автоматического выключателя — вывод "Л1" первого трансформатора тока;

• клемма "4" автоматического выключателя — вывод "Л1" второго трансформатора тока;

• клемма "6" автоматического выключателя — вывод "Л1" третьего трансформатора тока

Также от выводов "Л2" трансформаторов тока производим подключение к подходящим винтообразным клеммам.

Выполнив подключение трансформаторов тока к силовой цепи, перебегаем к подключению измерительных цепей.

Отмеряем нужную длину монтажных проводов сечением 2,5 мм² темного, синего и желто-зеленого цветов, зачищаем и оконцовываем болтовыми наконечниками. Также производим маркировку с обеих сторон. Снимаем крышку испытательной коробки и исполняем подключение в согласовании со схемой:

• один конец темного провода с маркировкой "А" — вывод "Л1" первого трансформатора тока, 2-ой конец — клемма "А" испытательной коробки;

• конец темного провода с маркировкой "В" — вывод "Л1" второго трансформатора тока, 2-ой конец провода — клемма "В" испытательной коробки с обозначением "В";

• один конец провода темного цвета с маркировкой "С" — верхняя шина третьего трансформатора тока "Л1", 2-ой конец провода — клемма "С" испытательной коробки;

• один конец провода синего цвета с маркировкой "N" — свободная клемма нулевой шины, 2-ой конец — клемма с маркировкой "N" испытательной коробки.

Дальше шунтируем токовые цепи с помощью винтов, убираем перемычки и продолжаем подключение:

• один конец провода темного цвета с маркировкой "И1.1" — винтообразное подключение первого трансформатора тока "И1", 2-ой конец провода — клемма "3" испытательной коробки;

• один конец провода темного цвета с маркировкой "И2.1" — винтообразное подключение первого трансформатора тока "И2", 2-ой конец провода — клемма "2" испытательной коробки;

• один конец темного провода с маркировкой "И1.2" — винтообразное подключение второго трансформатора тока "И1", 2-ой конец провода — клемма "5" испытательной коробки;

• один конец темного провода с маркировкой "И2.2" — винтообразное подключение второго трансформатора тока "И2", 2-ой конец провода — клемма "4" испытательной коробки;

• один конец темного провода с маркировкой "И1.3" — винтообразное подключение третьего трансформатора тока "И1", 2-ой конец провода — клемма "7" испытательной коробки;

• один конец темного провода с маркировкой "И2.3" — винтообразное подключение третьего трансформатора тока "И2", 2-ой конец — клемма "6" испытательной коробки;

• один конец провода с изоляцией желто-зеленого цвета — свободная клемма шины заземления, 2-ой конец — болтовое подключение испытательной коробки с маркировкой "1".

Подключение электросчетчика

После чего отмеряем нужную длину монтажных проводов темного и синего цветов, зачищаем и оконцовываем наконечниками и перебегаем к подключению электросчетчика.

Принципиально отметить, что подключение электросчетчика нужно делать в согласовании со схемой, обозначенной на его корпусе либо в паспорте.

• один конец темного провода с маркировкой "А" — клемма "А" испытательной коробки, а 2-ой конец — клемма "10" счетчика;

• один конец темного провода с маркировкой "В" — клемма "В" испытательной коробки, 2-ой конец — клемма "12" счетчика;

• один темного конец провода с маркировкой "С" — клемма "С" испытательной коробки, 2-ой конец — клемма "14" счетчика;

• один конец синего провода с маркировкой "N" — клемма "N" испытательной коробки, 2-ой конец — клемма "7" счетчика;

• один конец темного провода с маркировкой "И2.1" — клемма испытательной коробки с обозначением "2", 2-ой конец — клемма "2" счетчика;

• один конец темного провода с маркировкой "И1.1" — клемма "3" испытательной коробки, 2-ой конец — клемма 1 счетчика;

• один конец провода с маркировкой "И2.2" — клемма "4" испытательной коробки, 2-ой конец — клемма 4 счетчика;

• один конец провода с маркировкой "И2.1" — клемма испытательной коробки с маркировкой "5", а 2-ой — клемма "3" счетчика;

• один конец провода с маркировкой "И3.2" — клемма "6" испытательной коробки, 2-ой конец — клемма "6" счетчика;

• один конец провода с маркировкой "И3.1" — клемма "7" испытательной коробки, 2-ой конец — клемма "5" счетчика.

Выполнив подключение, устанавливаем клеммную крышку на счетчик, также крышки на коробку КИП и трансформаторы тока. По мере надобности все эти устройства пломбируются.

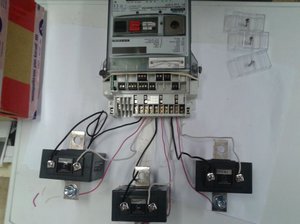

Таким макаром, мы подключили электросчетчик через трансформатор тока. Вы также сможете поглядеть наше видео, в каком показана подробная схема подключения трехфазного счетчика через трансформаторы тока.

Подключение счетчика тока через трансформатор по схемам

Схема подключения счетчика через трансформаторы тока

Потребление энергии контролируется при помощи электрического счетчика. Подключение трансформаторов тока в сети используют, дабы измерить переменный ток большой мощности, снизив его силу до 5 А. Счетчик подключается к системе электроснабжения, при всем этом применяются трехфазные и однофазовые устройства, которые подсоединяются различными методами.

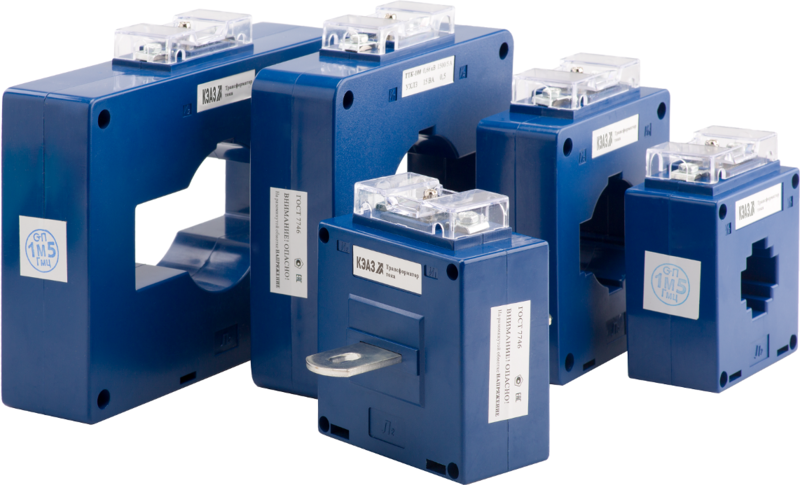

Измерительные трансформаторы

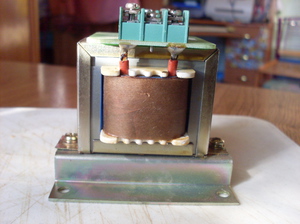

Преобразователи тока (измерительные трансформаторы) трансформируют ток с высочайшей исходной нагрузкой до неопасных характеристик для замера во вторичной катушке. Они работают при частоте 50 Гц и номинальной силе тока 5 А. Трансформатор с коэффициентом видоизменения 100/5 выдерживает наибольший ток 100 А, а измерительный — 5 А. Показания счетчика с таким трансформатором множат на 20.

Ток с первоначальными значениями протекает по последовательно подсоединенной первичной обмотке трансформатора. Направленное движение электронов во вторичном контуре с присоединенной катушкой создается благодаря электромагнитной индукции, в итоге чего значения тока становятся ниже начальных в пару раз, что фиксируется электросчетчиком.

Подключение трансформаторов тока

Трехфазное устройство

Трехфазный счетчик для нагруженной сети с током более 100 А выполнить тяжело, т. к. нужна выполнить огромное сечение первичной обмотки. Разработаны одновитковые и многовитковые трансформаторы, которые устанавливают перед катушками. Такая структура цепи устраняет от производства массивных измерительных устройств, защищает устройство от маленьких замыканий и перегрузок.

Выпускается два типа трехфазных счетчиков:

Схема подключения трансформаторов тока

  1. Приборы косвенного подключения трёхфазного счётчика через трансформаторы тока — этот тип встраивается в цепь при помощи преобразователя потока. Их почаще устанавливают на производственных мощностях с целью контроля энергии высоковольтных линий.
  2. Прямого подсоединения — электроприёмник впрямую инспектирует потребление электричества. Он работает при допустимой мощности до 60 кВт, при всем этом наибольшее значение тока — до 100 А. Устройство применяется для подключения проводов с поперечным сечением 1 мм².
Читайте по теме:  Ремонт пультов самсунг смарт тв

Магнитный привод делается разъемного либо сплошного типа со стержневой либо разветвленной обмоткой. Многофазные приборы содержат в конструкции звеньевую либо петлевую обвивку. Выбор измерительного приспособления находится в зависимости от номинального тока и напряжения сначала и при прохождении через вторичную обмотку. Устройство состоит из сердечника, группы первичных витков и вторичной катушки с огромным числом оборотов проволоки.

Работа в сетях 380 В

В трехфазных сетях с мощностью больше 60 кВт и током выше 100 А при учете потребляемой энергии применяется косвенная схема подсоединения.

Подключение трансформаторов тока к трехфазному счетчику

После считывания показаний применяется коэффициент для пересчета.

У такового метода подключения есть и недочеты. Если юзер потребляет маленькой объем энергии, то измерительный ток может быть ниже значения, нужного для пуска счетчика. Устройство стоит в нерабочем состоянии — таковой эффект появляется при установке индукционных счетчиков старенького эталона, отличающихся огромным потреблением энергии на собственные нужды. В моделях последних лет этот недочет практически всегда отсутствует.

Особенности включения в цепь 380 В:

Как подключить трансформаторы тока к трехфазному счетчику

  • При подсоединении трансформаторов соблюдается полярность на входе и выходе, применяется кабель, избранный при помощи расчета нагрузок.
  • Применяется провод с сечением более 2,5 мм² для вторичных контуров.
  • Соединения с клеммами производятся проводниками с маркировкой соответственного цвета.
  • Применяется подсоединение последующего контура средством промежуточного клеммника с установкой пломбы.
  • Не разрешается установка трехфазных трансформаторов с различными коэффициентами преобразования на один учетный устройство.

Делается замена счетчика без остановки электропитания юзеров и снятия напряжения. Технический осмотр происходит в неопасном режиме, поверка погрешностей учетных устройств также делается на действующей полосы без отключения.

Перед выбором схемы подключения трансформатора тока к счетчику инспектируют пригодность устройства для такового варианта применения. Если устройство рассчитано на прямой метод установки, то его запрещено использовать вместе с трансформатором. Условия работы счетчика описываются в техническом паспорте, где приводится рекомендуемая схема подключения.

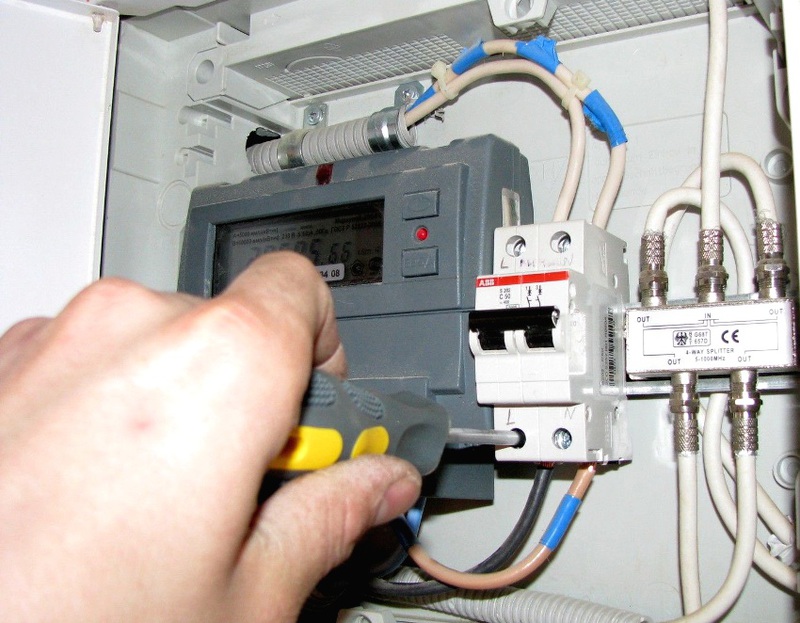

Установка однофазового устройства

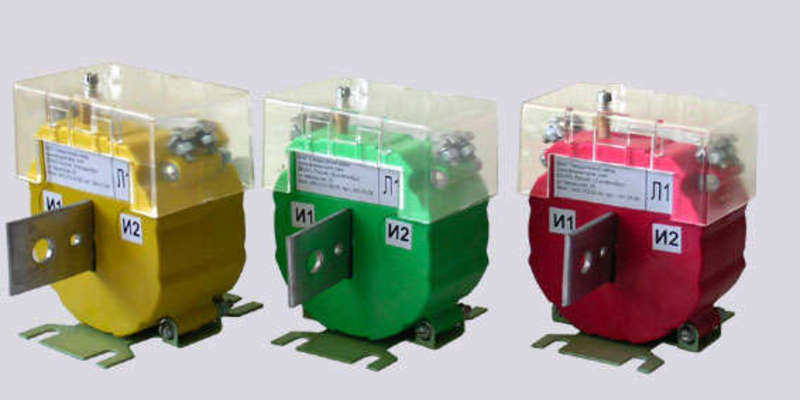

Проводник силовой цепи работает в качестве первичной обвивки в однофазовых трансформаторах, номинальное значение силы тока добивается 100 и поболее ампер. Через вторичную обмотку проходит ток не выше 5 А. Устанавливается однофазовое устройство в промежуток разрыва питающей магистрали.

Подключение счетчика через трансформаторы тока

Потребители не должны подсоединяться к полосы перед смонтированным счетчиком.

В подводящей цепи устанавливается автомат — он нужен при подмене устройства, когда необходимо обесточивание магистрали. Таковой же автоматический выключатель устанавливается после измерительной группы устройств с целью отключения потребителя в случае проблем на его стороне. На задней стене устройства нанесена схема монтажа электросчетчика.

Для контакта в приборе предвидено 4 зажима. Фаза и ноль соединяются по схеме:

  • зажим 1 крепится к фазному выводу;
  • клемма 2 подсоединяется к отводящему фазному контакту;
  • зажим 3 присоединяется к питающему нулевому кабелю;
  • клемма 4 подключается к отводящему нулю.

Такая схема используется при подключении измерительного устройства в личном строении, квартире высотного дома либо маленьком павильоне для торговли.

Установка многовиткового измерителя

Трехфазные электросчетчики ставят в многопроводных сетях с внедрением преобразователя тока. Такие измерительные приборы именуют трансформаторными счетчиками, т. к. они работают вместе. Преобразователи используют при косвенном включении в сеть с большой мощностью, первичная обмотка заменена электрическим проводом. Устройство держит под контролем заряд электричества при движении электронов по вторичной обмотке, которое появляется на базе электромагнитной индукции.

Десятипроводная схема

Применяется десятипроводная система включения с изоляцией массивных силовых цепей, которая обеспечивается трансформаторами. Гальваническая развязка применяется в промышленных либо бытовых критериях и гарантирует безопасность эксплуатации оборудования. Недочетом таковой схемы является огромное число кабелей.

Схема подключения происходит в последовательности:

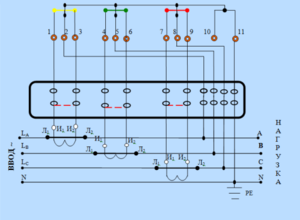

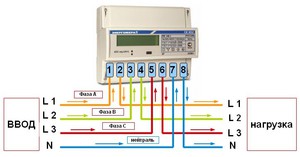

Подключение трансформатора тока к счетчику

  • клемма 1 — на вход фазы (А);
  • зажим 2 — на вход измерительного контура фазного устройства (А);
  • контакт 3 — на выход измерительного привода (А);
  • зажим 4 — входная клемма фазы (В)
  • клемма 5 — вход измерительного контура фазы (В);
  • контакт 6 — выход фазы (В);
  • зажим 7 — вход фазы (С);
  • контакт 8 — вход контура измерения фазы.

Трансформаторы подсоединяются при помощи контактов Л1 и Л2 к разрыву полосы. Если одновитковые приборы работают только с напряжением 220 В, то многостержневые определяют расход электроэнергии в цепях с мощностью 380 В.

Подключение трёхфазного счётчика через трансформаторы тока

Достоинства трехфазного счетчика по сопоставлению с однофазовым устройством:

  • позволяет сберегать электричество ночкой (около 50%);
  • погрешность при измерении составляет 2−2,5%;
  • предвидено автоматическое сохранение и анализ характеристик в журнальчике событий;
  • можно экспортировать показания по сети на расстояние, для этого есть интегрированный электросиловой модем.

Из недочетов отмечается требование опыта установки электрического оборудования и огромные габариты устройства.

Трудность появляется в том, что при подключении однофазового устройства учета существует одна принципная система. А перед подсоединением трансформатора тока к трехфазному счетчику нужна избрать одно выполнение посреди схожих схем.

Другие системы подсоединения

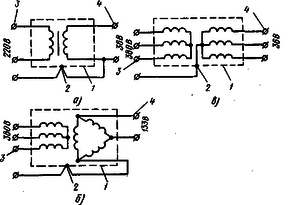

Облегченной схемой считается подключение по типу конфигурации звезды. При всем этом облегчается установка измерителя, т. к. применяется меньше наружных проводов, что происходит из-за сложной конструкции внутренней системы подсоединения. В строении трансформатора есть магнитопровод, содержащий в составе 3 стержня. На каждом из них предусмотрены первичная и вторичная обмотки. Первичная находится под высочайшим напряжением, а со вторичного контура электричество с низким напряжением поступает к юзерам.

Схема подключения трансформаторов тока к трехфазному счетчику

Концы каждой намотки соединяются воединыжды совместно, а потребительские фазы выходят из начал витков. Из соединения концов выводится нейтраль (ноль), используемая в качестве уравнителя нагрузки, дабы исключить скачки мощности в сети. Появляется трехфазная 4-проводная схема, нередко применяемая для воздушных электромагистралей.

Выходит два типа напряжения: линейное и фазное. Напряжение первого вида превосходит фазное в √3 раз, потому, умножив 220 В на √3, получаем линейную мощность сети 380 В. Фазный ток равен линейному, они идиентично проходят обмотки.

При соединении обмоток по методу треугольника фазы соединяются воединыжды по схеме:

  • конец А — с началом В;
  • конец В — с началом С;
  • конец С — с началом А.

Обмотки объединены последовательно. Таковой метод применяется для линий с симметричной нагрузкой, где не предвидено изменение зависимо от фазы. Фазное и линейное напряжение одинаковы по значению, а линейный ток превосходит фазный в √3 раз.

Подключение трансформатора тока

Для выбора схемы соединения учитывается, что при подключении по типу звезды создается два вида напряжения, а схема треугольника позволяет применять только 380 В.

Выходы вторичных контуров подсоединяются, и устраивается заземление, но в провождающих документах на счетчик (паспортах) такое требование не всегда озвучивается. Если комиссия по приемке оборудования в эксплуатацию будет настаивать на снятии заземляющего кабеля, то шлейф придется удалить. Установка электрического оборудования проводят исключительно в согласовании с разработанным проектом производства работ.

Совмещенные схемы в магистралях применяют изредка из-за огромных погрешностей в измерениях и проблем при выявлении пробоев на обмотках трехфазного трансформатора. В цепях с изолированным нейтральным проводом применяется схема с подсоединением 2-ух измерительных трансформаторов (по типу неполной звезды). Такое включение чувствительно реагирует на обрыв фазного кабеля.

Вторичные контуры всегда нагружаются, их работа проходит в режиме, близком по чертам к недлинному замыканию. Разрыв вторичной цепи вызывает утрату компенсирующего деяния электромагнитной индукции от тока, проходящего по вторичным виткам. Такие проблемы ведут к нагреванию магнитопровода сверх нормы.

Трехфазный трансформатор выбирается с учетом коэффициента преобразования по нормам ПУЭ1.5.17. Определено, что ток во вторичном контуре при подключении наибольшей нагрузки не должен падать ниже 40% от характеристик номинального тока измерительного устройства. Правильное рассредотачивание контактов и чередование фазных зажимов А, В и С контролируется фазометром.
