380 вольт в личном доме

Стандартным бытовым напряжением является 220 В 50 Гц, но некоторые домашние мастера в собственных гаражах и мастерских применяют трёхфазные электродвигатели. Такое электропитание может употребляться так же в насосах, подающих воду из скважин либо водоёмов на приусадебные участки и в личные дома.

Есть разные методы подключения этих электродвигателей к бытовой сети, но при всем этом падает мощность аппарата, потому многие обладатели этих устройств задаются вопросом — как из 220 выполнить 380 вольт?

Чем трехфазное напряжение отличается от однофазового

Современные жилые дома и абсолютное большая часть промышленных компаний подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым эталонам для увеличения безопасности потребителей к ним добавляется 5-ый заземляющий проводник, который применяется исключительно в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

    , по которым подаётся напряжение;
  • N либо PEN — рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
  • РЕ — защитное заземление.

В таковой схеме электроснабжения имеется две величины напряжения:

  • Линейное . Измеряется между 2-мя линейными проводами и добивается 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него нужны четыре проводника — три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
  • Фазное . Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Конкретно оно нужно для большинства бытовых электроприборов и подаётся в квартиру по двум проводам — фаза L и нейтраль N.

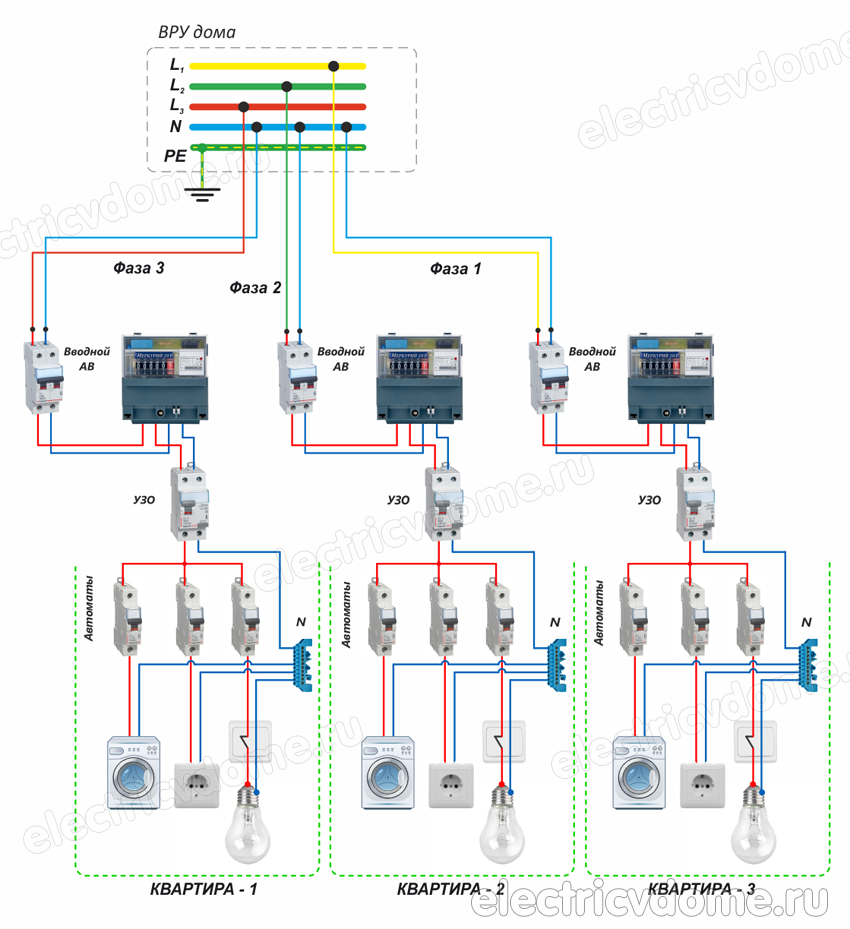

Однофазовое напряжение является личным случаем трехфазного напряжения и выходит при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для личных домов и дач это разделение осуществляется на полосы электропередач, от которых отходит два либо три провода. 3-ий проводник в бытовой проводке заземляющий (защитный) и не участвует в питании электроприборов.

Принципиально! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что негативно оказывает влияние на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя лучше установить реле напряжения РН, отключающее питание в аварийной ситуации.

Но основное отличие между трёхфазной и однофазовой сетями не в величине напряжения и количестве проводов. Основная особенность трёхфазной сети состоит в том, что напряжение в питающих проводниках сдвинуто относительно друг дружку на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и нужен для обеспечения крутящего момента в электродвигателях. Не считая того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Методы как получить 380 Вольт из 220

Бытовые однофазовые электроприборы, которые для собственной работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Потому вопрос "как из 220 выполнить 380 вольт" по сути звучит "как из однофазового напряжения получить трёхфазное". Для этого применяются разные приспособления, каждое их которых имеет свои плюсы и недочеты.

1. Применять преобразователь напряжения (инвертор)

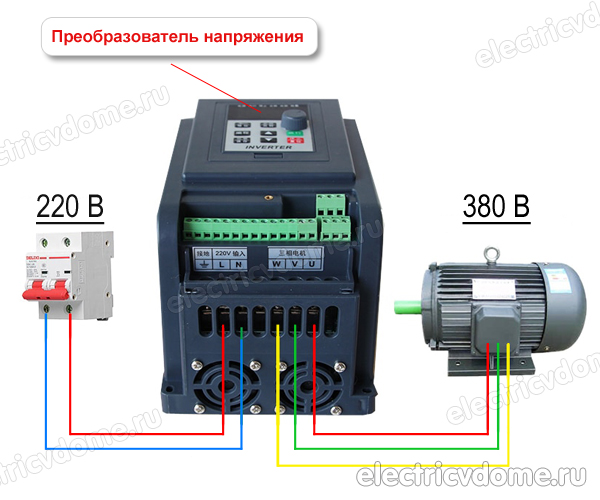

Самый обычный метод, как выполнить 380 Вольт, — это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазовое напряжение 220В, а на выходных клеммах устройства возникают три фазы 380 В. Это самый наилучший, хотя и самый дорогой способ получения трёхфазного питания.

преобразователь напряжения

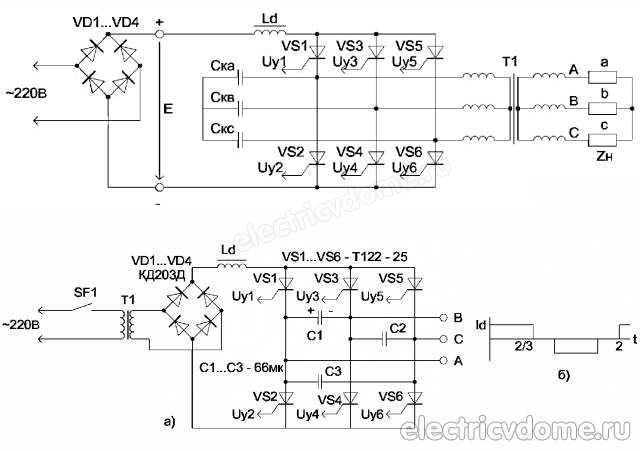

Конструктивно инвертор состоит из четырёх узлов — выпрямителя и трёх преобразователей, превращающих неизменное напряжение 220 В в переменное. За счёт соответственных опций и соединений узлов отдельные фазы смещены на 120°, что даёт в конечном итоге линейное напряжение 380 В.

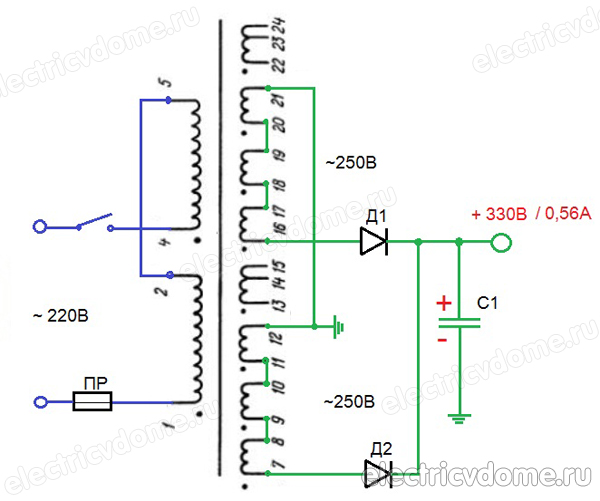

схема инвертора напряжения 220 на 380 Вольт

В большинстве инверторов имеются интегрированные стабилизатор напряжения и разные виды защит, отключающие питание при перегрузке, маленьком замыкании либо завышенном входном напряжении.

Информация! Не считая преобразователей напряжения, которые подключаются к сети 220 В 50Гц, есть инверторы, работающие от авто аккума =12В.

2. Способ применения 3-х фаз

Ещё один метод получения трёхфазного напряжения — это замена вводного кабеля и электросчётчика. В данном случае однофазовое питание квартиры либо личного дома изменяется на трёхфазное с подключением дополнительных фаз от подъездного щитка либо уличной полосы электропередач.

трехфазное напряжение

Эту работу допускается делать только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Подмену электропитания целенаправлено делать при установке электрической плиты либо электроотопления и осуществляется для разделения нагрузки по различным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

получение напряжения 380 Вольт

Подключение к трёхфазной сети электродвигателей в данном случае будет дополнительным призом. Подача питания к одному электродвигателю является финансово нерентабельной.

3. Подключение электродвигателя через конденсатор

В большинстве случаев вопрос можно ли получить 380 Вольт из 220 задают обладатели маленьких трёхфазных движков. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

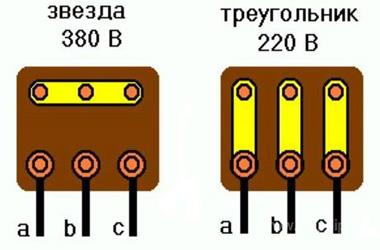

Для этого обмотки аппарата нужно соединить "треугольником". Катушки большинства движков подключены по схеме "звезда", при всем этом все начала обмоток соединены вкупе, а к концам присоединяется питающий кабель.

можно ли получить 380 Вольт из 220

При переключении на схему "треугольник" конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и крутящего момента наполовину.

как из 220 Вольт сделать 380

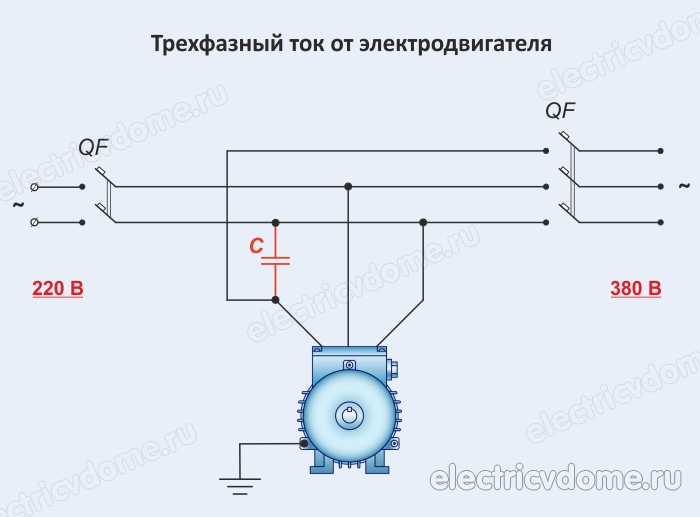

При включении такового мотора на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его нужно подключить к другой обмотке.

С раб (мкФ)=70*Р двиг (кВт)

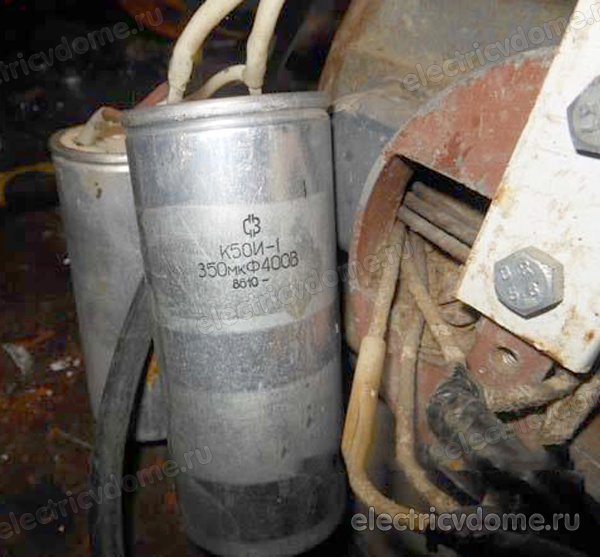

Эти элементы нужно применять только созданные для работы в сети переменного тока. На время запуска электромашины параллельно рабочему конденсатору краткосрочно подключается пусковой:

Совет! В качестве пусковых допускается использовать электролитические конденсаторы.

три фазы через электродвигатель

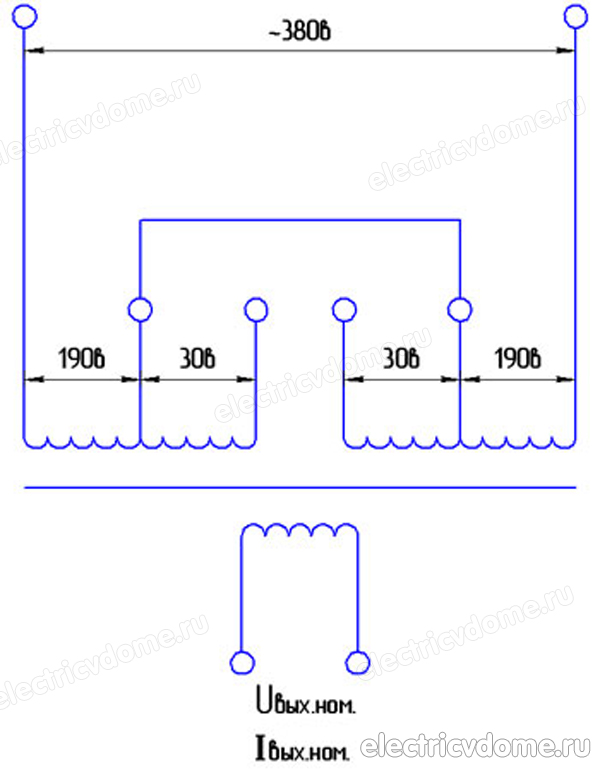

4. Использование трёхфазного трансформатора

В этом случае, если из электродвигателя выходить только три вывода, переключить обмотки в "треугольник" без разборки нереально, а при схеме "звезда" очень значительны утраты мощности. В данном случае для получения напряжения 380 вольт применяется повышающий трёхфазный трансформатор либо автотрансформатор.

трехфазный трансформатор

При всем этом к двум клеммам первичной обмотки однофазовое питание подаётся впрямую, а к третьей через конденсатор. Его характеристики рассчитываются аналогично включению в однофазовую сеть трёхфазной электромашины.

как сделать 380 Вольт

Такая схема применяется довольно изредка из-за необходимости применять дополнительное устройство.

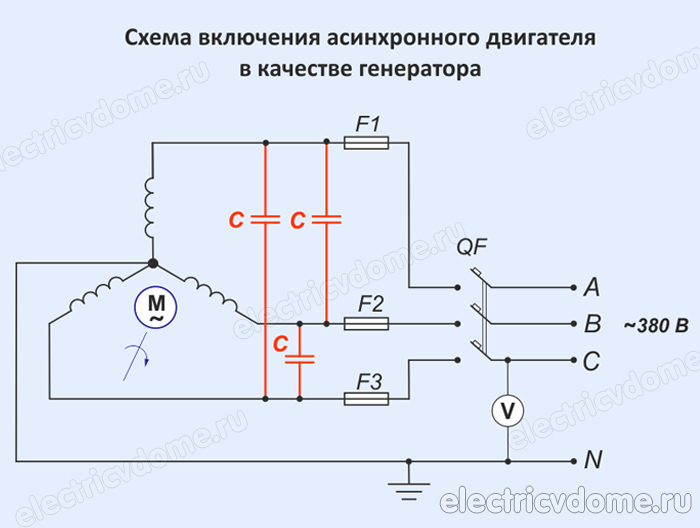

5. Электродвигатель в качестве генератора

Не считая различного метода преобразований есть ещё один способ, как из 220 Вольт выполнить 380. Это получение такового питания по системе двигатель-генератор.

При всем этом в качестве мотора применяется однофазовая машина, к примеру, от стиральной машины либо пылесоса, а в качестве генератора нужно установить синхронный генератор либо мотор. Заместо синхронной машины можно применять асинхронную, но для этого в роторе нужно расположить неизменные магниты большой мощности.

как из 220 сделать 380 Вольт

Таковой метод воплотить довольно трудно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

Читайте по теме:  Направление силы лоренца и силы ампера

На практике намного проще взять готовый дизельный либо бензиновый генератор, созданный для запасного питания при выключении электроэнергии, а при наличии такового аппарата с неисправным движком его просто поменять новым либо отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным методом, как из 220 выполнить 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения движков мощностью до 5 кВт допускается применять конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно применять передвижной трёхфазный генератор.

Чем отличается напряжение 220 от 380 Вольт

Напряжение 380B именуется линейным, поэтому как действует между хоть какими из 3-х фаз в трёхфазной сети. Напряжение 220B именуется фазным, действует между одной из 3-х фаз и нулём.

От генерирующих электрических станций к потребителям электрическая энергия подается с помощью высоковольтных линий, частота которых составляет 50 Гц. Снижение высокого синусоидального напряжения происходит на трансформаторных подстанциях, после этого осуществляется его рассредотачивание потребителям – на уровне 220B и 380B. Различается однофазовая и трехфазная сеть. Но каковы отличия между ними? Давайте разбираться.

Если при подключении дома либо квартиры применяются два провода (фазы и нуля), система является однофазовой. Коэффициент ее рабочего напряжения составляет 220B. Если же заходят 4 провода (3-х фаз и нуля) – это трехфазная система. Ее рабочее напряжение (линейное) составляет 380B.

Специфичность подачи напряжения

По типу электрического тока напряжение бывает переменным и неизменным. При разной форме переменного тока меняется его величина и значение. В то время, как у неизменного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

  • Амплитудным – показывает на размер размаха синусоиды по отношению к нулю в вольтах;
  • Действующим – это значение, которое в √2 либо 1,41 раз меньше предшествующего;
  • Моментальным – значение показывает на интенсивность напряжения в вольтах в определенные моменты времени.

Трехфазные цепи. Как подается напряжение в них

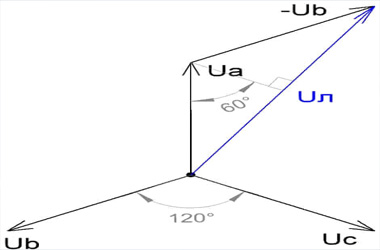

В трехфазной цепи напряжение может быть фазным либо линейным. Векторная диаграмма смотрится следующим образом:

На графике находятся три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простом электрическом оборудовании. Для того, дабы символ вектора Ub поменялся на обратный, его необходимо отразить таким макаром, дабы векторное начало и конец поменялись местами, при всем этом начальный угол наклона был сохранен. После установки векторного начала Ub в конец Uа приобретенное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).

трехфазные цепи как подается напряжение в них

Чем отличаются между собой

Однофазовые сети

В таких сетях ток может перейти и по замкнутым цепям. При подключении рекомендуется прежде всего подвести напряжение к действенной нагрузке и только после чего возвратить его назад. Провод, который подводит ток в критериях переменного тока, является фазой. 2-ой провод является нулевым. Между этими 2-мя проводами, передающими однофазовый ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предугадывает воплощение передачи 2-ух переменных токов, по которым их напряжение двигается по фазе на 90°. Для передачи токов применяются два фазных и два нулевых провода. Из-за накладности таковой метод передачи напряжения на данный момент не применяется.

Трехфазные сети

В таких электросетях сразу передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет применять только три провода – 3-х фазных и 1-го нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на огромные расстояния. В хоть какой паре проводов фаз находится напряжение в 380B, а в парах 1-го фазного и нулевого провода – 220B.

Исходя из перечисленного выше, для электропитания городских квартир и личных домов оборудуются однофазовые либо трехфазные сети.

Где применяется напряжение в 220B, а где в 380B

В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и применяются однофазовые электросети, в каких напряжение составляет стандартные 220B. Это обоснуется тем, что уровень употребления в обыкновенном доме либо квартире не превосходит, обычно, 10 кВт.

Где используется напряжение в 220B, а где в 380B

Трехфазная электросеть проводится на объекты, где планируемый уровень употребления мощностей превосходит значение в 10 кВт, также установлены и применяются электрические установки, которые требуют конкретно трехфазную подачу напряжения для обеспечения корректного функционирования. Например, если для пуска трехфазного мотора применять только одну фазу с применением конденсатора, это значительно снизит КПД электроустановки и в то же время прирастит расход электроэнергии.

С другой стороны, если уровень очень потребляемой мощности в личном домохозяйстве не превосходит 9-ти кВт, допускается внедрение на вводе двухжильного медного кабеля с сечением 6мм и установку автомата на 40A.

В случае, когда критическая нагрузка предположительно приравнивается 15кВт, для провода одной фазы величина проходящего тока составит 70A. Поэтому, неотклонимой будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Но цена таковой сети намного дороже. А поэтому выходом из ситуации может стать установка обыкновенной трехфазной сети и рассредотачивание действенной нагрузки поровну между фазами, другими словами – по 5 кВт. На сегодня подобные решения по обеспечению электропитанием применяются большинством магазинов, компаний и кабинетов.

По каким схемам потребители подключаются к трехфазным электросетям

соединение по схеме звезда соединение посхеме треугольник

Для подключения электродвигателей, нагревателей и других трехфазных мощностей применяется схема «звезда» либо «треугольник». Большая часть установок обустроены перемычками, которые зависимо от положения обмоток сформировывают вышеуказанные схемы.

Соединение звездой

Схема предугадывает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях выходит, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предвидено прикладывание линейного напряжения к каждой обмотке. Эти элементы, обычно, рассчитаны конкретно на такие подключения.

Обозначенные методы подключения имеют и плюсы, и недочеты.

Плюсы подключения однофазовой сети 220B

  • Простота монтажа,
  • Экономичность в денежных вложениях,
  • Безопасность в использовании напряжения.

Минусы применения однофазовой сети 220B

  • Ограничения на внедрение мощностей для конечных потребителей,
  • Исключение способности функционирования асинхронных движков, не снаряженных конденсаторами и ПЧ.

Плюсы подключения трехфазной сети 380B

  • Экономия денег в критериях трехфазного употребления энергии,
  • Возможность подключения и питания промышленного оборудования,
  • Ограничение мощности только по сечению применяемого кабеля,
  • Переключение однофазовых нагрузок на другую фазу в случаях ухудшения свойства или отключения электропитания.

Недочеты трехфазной сети 380B

  • Драгоценное оборудования,
  • Напряжение, несущее опасность для жизни человека,
  • Наличие ограничений на наивысшую мощность при однофазовых нагрузках.

Что бы электрическая сеть работала бесперебойно и неопасно, нужно проводить повторяющиеся тесты сертифицированной электролабораторией. Выезд спеца на Ваш объект — безвозмездно!
