Стабилизаторы напряжения для дома как избрать

Если вы живете в личном доме, который находится далековато от городка, то при использовании электроэнергии появляются некоторые аспекты и задачи. Не наилучшее состояние линий питания электричеством, наличие массивных нагрузок и огромное количество других обстоятельств делают огромные перепады напряжения на полосы.

Это выражено мерцанием света, дефектами устройств. Для решения этих заморочек существует таковой устройство — стабилизатор напряжения.

Виды стабилизаторов

Параметр Вид Плюсы Недочеты
Вид устройства Электромеханические (для повторяющихся перепадов напряжения) Плавная регулировка, завышенная способность к перегрузкам и точность выхода, мощность 0,5-30 кВА* Высочайшая стоимость, низкое быстродействие, износ механизма, не предназначен для эксплуатации в холодных критериях
Со ступенчатой настройкой: релейные, электронные (более частые, или короткие скачки напряжения) Малый износ механизма, меньше шума, не плохое быстродействие при эксплуатации, выдерживают короткие двойные перегрузки, может работать на морозе, маленькая цена. Низкая точность напряжения выхода, мощность 0,5-10 кВА
Сеть Однофазовые. Для электрических устройств, работающих на 220 вольт. Есть возможность выбора варианта устройства на общую мощность до 30 кВА
3-фазные. Для потребителей на напряжение 380 вольт. Имеют место при значимых общих нагрузках устройств. Для личных домов не применяются.
Мощность Этот параметр стабилизатора выбирают, исходя из общей мощности нагрузок с резервом 20%. Выбор находится в зависимости от использования каких-то электроинструментов. К примеру, внедрение станков накладывает обязанность повысить мощность в 2 раза, если работаете сварочником – в 3 раза
Интервал напряжения входа Имеет значение интервал между большим и минимальным значением напряжения входа. При большем спектре стоимость стабилизатора увеличивается. Есть приборы с интервалами 140 — 260, 160 — 250, 135 — 275 вольт. Устройство выбирается на основании усредненных измерений в определенном доме. Нельзя забывать, что величина напряжения на входе находится в зависимости от мощности устройства. Чем ниже напряжение, тем ниже и мощность стабилизатора. При снижении напряжения до 150 вольт, мощность устройства 5 кВт станет 2,5 киловатта.
Быстродействие Измеряется в вольтах за секунду, указывает, как стремительно может восстановиться напряжение за определенный промежуток времени. Чем больше быстродействие, тем эффективнее работает устройство. Более резвые стабилизаторы – электронные. За ними следуют релейные и электромеханические. Такие данные не даются в документации. Принципиальным параметром является время отклика, которое измеряется в миллисекундах и указывает, как стремительно стабилизатор реагирует на перепады напряжения. В главном во всех устройствах время отклика делает обычные условия эксплуатации электрических устройств.
Точность Указывает значение отличия напряжения выхода стабилизатора относительно величины номинала. Самыми точными являются стабилизаторы электромеханические, а потом релейные и электронные.
КПД Его значение 90-98 %.
Охлаждающая система Без вентилятора Отсутствие шума. Ниже мощность, зависимость быстродействия от температуры среды.
Принудительная Действенное остывание. Завышенная мощность. Наличие шума. Значимый расход электроэнергии. Более тщательное сервис.
Подключение Пользующимся популярностью вариантом является подключение с применением клемм. Есть модели комбинированного типа для евророзетки, которые подключаются в сеть через байпас.
Выполнение Для установки на пол Большой выбор и интервал мощностей. Занимает место на полу помещения.
Стенные Малые размеры, приятная и комфортабельная индикация, комфортное управление. Интервал мощностей ниже, чем у моделей для пола.

Как избрать стабилизатор напряжения для дома

Перед походом в магазин за покупкой стабилизатора напряжения, необходимо узнать, какое число потребителей нагрузки электроэнергии есть у вас на дому. Может быть, вы будете дополнительно получать какие-либо устройства. Цена стабилизатора зависит прямо пропорционально от нагрузки, которую он способен выдержать в сети без появления дефектов.

Характеристики выбираются с запасным припасом для обычной работы устройства. Тогда в случае трагедии стабилизатор просто выдержит завышенные нагрузки. Разглядим некоторые правила и советы как выполнить выбор стабилизатора напряжения для дома.

Расчет мощности

Дабы вычислить мощность, нужно найти более возможное число устройств, которые будут у вас подключены к сети. Дальше, суммировать все мощности. После чего вычисляем общую мощность в вольт-амперах.

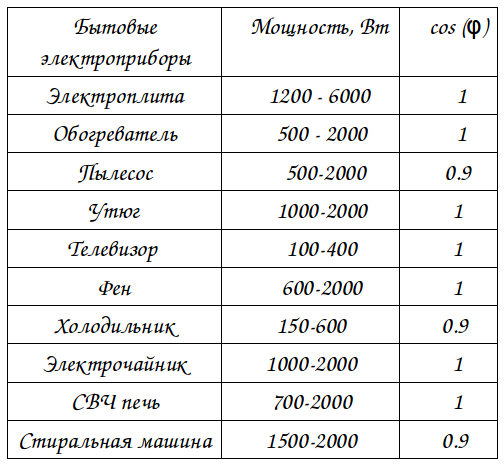

Мощность учитывает также потребление реактивной энергии потребителями. К таким нагрузкам относятся электродвигатели, дроссели, вентиляторы и т. д. Этот параметр нужен нам, так как в паспорте стабилизатора указывается конкретно его значение. Если у вас нет паспорта устройства, то можно найти стандартную величину этого параметра по таблице.

Стабилизаторы напряжения для дома

Если у вас нет этого параметра, то берем примерную величину 0,7.

При расчете мощности необходимо выполнить резерв прочности для электрических потребителей, которые при запуске расходуют энергию, превосходящую номинальное значение в пару раз. Дабы электродвигатель начал работать, в катушках мотора возникает импульс тока и медлительно понижается до значения номинала, с одновременным увеличением оборотов вала. Многие бытовые устройства имеют в механизме электрические движки.

Рассчитав мощность нагрузки для ваших домашних устройств, необходимо к выбору стабилизатора напряжения прибавить 30%. Это рекомендуется производителями стабилизаторов, так как при стабилизации на малом напряжении входа устройство работает в экстремальном режиме.

В большинстве случаев по инфы производителей для средней квартиры полностью хватит стабилизатора на 7,5 кВА. Для собственного дома с нагрузкой 15 киловатт нужен стабилизатор на 22 кВА.

Можно еще сберечь на приобретении стабилизатора маленький цены если перечень потребителей понизить до самых нужных. По отдельной полосы питать такие нагрузки, как холодильник, бойлер и т. д., через устройство защиты. Другие устройства, которые будут работать без стабилизации, можно подключить через реле напряжения.

Аспекты выбора

Не считая значения мощности, являющейся главным при выборе стабилизатора, еще есть и вспомогательные характеристики, о которых нельзя забывать. Разглядим их подробнее.

  1. Для квартиры либо собственного дома хорошим вариантом будет релейный стабилизатор. Если желаете приобрести дешевенький устройство, то подходит электромеханический вариант.
  2. Напряжение на входе должно быть равным значению вашей сети питания. Если в сети всегда низкое напряжение, то выбирают вариант, работающий в интервале от 140 В. Если нередко завышенное напряжение сети, то выбирают устройство для большего значения напряжения.
  3. Точность работы стабилизатора выбирается меньшей. Это значение считается погрешностью напряжения выхода. Лучшим считается интервал 5-8%. Если данная величина больше 8%, то это нехороший показатель, от него лучше отрешиться. При выборе устройства для холодильника, или других устройств с высочайшей чувствительностью, лучше выискать вариант с точностью 5%.
  4. Коэффициент эффективности работы величиной 90% — это обычный показатель. Хотя на данный момент есть инноваторские устройства и модели с показателем 97%.
  5. Вид монтажа бывает как стенным, так и для установки на пол. В квартире подходит вариант крепления на стенке для экономии площади пола. В личном доме либо на даче стабилизатор можно поставить на пол.
  6. Защита от попадания воды, другими словами степень защиты должна быть IР20 для сухого помещения, и IР24 для помещения, где на стабилизатор может попасть влага.
  7. Функции безопасности. Хорошо иметь стабилизатор с защитой от недлинного замыкания и перегрузки. Некоторые модели оснащаются экраном, на котором показывается напряжение и количество ошибок устройства.

Наилучшие производители

Принципиальным фактором выбора стабилизатора является компания-производитель. От нее зависит качество изделия и его работа. Разглядим, какие на сегодня наилучшие стабилизаторы напряжения для дома, в рейтинге производителей.

Стабилизаторы напряжения для дома

  1. Schneider Electric – французская компания, выпускает высококачественные изделия по применимой стоимости. Ее приборы рассчитаны на воплощение защиты чувствительных устройств. Мощность стабилизаторов 0,6-1,5 кВА.
  2. RUCELF – достойное качество русского производителя аппаратов для защиты. На веб-сайтах интернет-магазинов имеется много моделей устройств, которые можно установить в своем доме либо в квартире.
  3. РЕСАНТА – российская компания, выпускающая стабилизаторы с маленькой ценой. Имеется много не плохих отзывов от клиентов. Наилучшее соотношение свойства и цены является неплохим вариантом для дачи и дома.
  4. Lider – фирма-изготовитель из Рф, специализирующаяся на стабилизаторах напряжения с электронной внутренностью. В общем хорошее качество, средняя стоимость, большой выбор моделей.
  5. Энергия – компания, о которой много положительных отзывов о применении устройств, применимое качество изделий. Корпус стабилизатора имеет черный цвет, выделяющий стиль компании. Приборы обустроены экраном.

Рейтинг стабилизаторов напряжения

При выборе стабилизаторов напряжения не так просто обусловиться с маркой и производителем. Некоторые марки нередко встречаются, чем другие, но никто не отменял рекламу. Разглядим в рейтинге более удобные модели с различными мощностями, для бытовой сети 220 вольт. Эти стабилизаторы взяты из рейтинга поиска Yandex’а, для того, дабы сопоставить цены разных вариантов моделей. Наилучшими моделями на сегодня являются нижеперечисленные марки стабилизаторов.

Как избрать стабилизатор напряжения для пригородного дома

Уже издавна прошли те времена, когда напряжение в сети было более-менее размеренным, и приравнивалось 220 В + — 3-5%. В реалиях нынешней жизни.

Напряжение, зависимо от региона проживания, может колебаться в очень огромных границах. Кто хоть мало знаком с электросетями, тот знает, что чем далее находиться объект, в этом случае Ваш дом, от трансформаторной подстанции, тем больше падение напряжения.

Работники организации, которая занимается рассредотачиванием электроэнергии, в большинстве собственном это РЭС, Регулируют выходное напряжение на трансформаторах таким макаром, дабы в средней точке оно(напряжение) было равным 220 В.

В конечном итоге, если линия электропередач довольно длинноватая, а потребителей относительно много, то около подстанции напряжение будет на порядок выше номинального, а на другом конце ЛЭПа напряжение будет заниженным. В обоих случаях для большинства электроприборов как завышенное так и заниженное напряжение небезопасно, многие электроприборы приборы просто не будут врубаться либо выйдут из строя.

Посодействовать в данной ситуации могут только устройства, способные регулировать напряжение. Именуются такие устройства — стабилизаторы напряжения.

Мы попробуем разобраться с тем, как верно избрать стабилизатор, на какую мощность нужно избрать стабилизатор, чтобы он и работал накрепко, и не переплачивать за излишние киловатты, количество которых впрямую оказывает влияние на цена устройства.

Итак, для начала определимся с тем, какие бываю стабилизаторы, примерный механизм работы этого самого устройства. В большинстве собственном все стабилизаторы работают приблизительно идиентично. Зависимо от напряжения в сети, электронная внутренность стабилизатора держит под контролем и переключает витки трансформатора, регулируя тем напряжение на выходе.

Виды стабилизаторов напряжения

На сегодня самыми пользующимися популярностью можно именовать три главных вида стабилизаторов, поточнее три принципа регулирования напряжения — сервоприводные стабилизаторы, релейные стабилизаторы и электронные стабилизаторы.

В сервоприводных стабилизаторах регулирование выходного напряжения происходит за счет конфигурации количества витков на трансформаторе. Исполнительным механизмом в данном виде стабилизатора, служит мотор с сервоприводом, который «гоняет» бегунок по виткам трансформатора.

Положительной стороной стабилизаторов данного класса является их относительно низкая цена. Так как в таких стабилизаторах много механических узлов, то и надежность их далека от эталона.

Читайте по теме:  Телек на стенку своими руками

Одной из часто встречающихся поломок является залипание угольно-графитового узла и выход из строя сервоприводного механизма. По надежности такие стабилизаторы сильно уступают стабилизаторам релейного и электронного типов.

Релейные стабилизаторы напряжения. Это, так сказать, средний сектор между сервоприводными и электронными стабилизаторами. В данных стабилизаторах исполнительным коммутирующем механизмом является блок силовых реле, которые, и переключают обмотки трансформатора.

Плюсом релейных стабилизаторов является, как и в случае с сервоприводными трансформаторами, относительно низкая цена. А так как здесь также находятся механические части-реле, то и срок службы таких стабилизаторов также ограничен.

Одной из распространенных обстоятельств выхода из строя релейных стабилизаторов является залипание контактов реле. Среднее количество срабатывания реле около 40.000 раз. Приблизительно столько раз отрабатывает среднее реле за 300-500 рабочих дней, все находится в зависимости от свойства электроэнергии вашей сети.

Электронные стабилизаторы напряжения. Данные стабилизаторы являются, пожалуй, самыми надежными и долговременными устройствами для стабилизации напряжения. Исполнительным механизмом в этом случае служат электронные ключи-тиристоры, симисторы …

К плюсам электронных стабилизаторов можно отнести: надежность, быстродействие-время реакции на изменение входного напряжения 20-30 мс, бесшумную работу, что важно, если стабилизатор будет находиться в жилом помещении. Единственным недочетом данных устройств можно именовать их цена. Такие стабилизаторы стоят приблизительно вдвое дороже собственных механических братьев.

Сейчас нам нужно подсчитать мощность, которую может выдержать стабилизатор напряжения. До того как вы начнете подсчитывать ватты, мало теории по электротехники.

Многие из Вас наверное направляли внимание, что на табличках устройств либо в паспорте на эти же приборы, нередко написана мощность в Ваттах (Вт) либо Ватт-Амперах (ВА). Дело в том, что для ПРАВИЛЬНОГО подсчета нам нужно учесть ПОЛНУЮ (ВА) мощность электроприборов. Полная мощность состоит из активной и реактивной энергии. Когда на устройствах пишут мощность в Вт, это указана АКТИВНАЯ (Вт) мощность.

Также при подсчете мощности стабилизатора нужно учесть наличие электродвигателей. Дело в том, что электродвигатели в момент запуска потребляют в 3-6 раз больший ток, чем при обычной работе. В особенности это животрепещуще для насосов, компрессоров, холодильников.

Очередной важной деталью является учет коэффициента трансформации, другими словами, если напряжение «свалилось» на 20 %, то поэтому и мощность стабилизатора также снизилась на 20 %. Так что брать стабилизатор вплотную не совершенно верно, нужно дать припас в 20-30 %.

В любом случае, перед тем как совершить покупку устройства, пригласите КВАЛИФИЦИРОВАННОГО спеца для четких замеров.

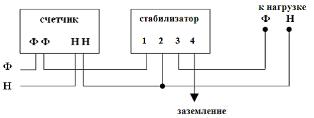

Схема подключения стабилизатора напряжения для загородного дома

Схема подключения стабилизатора напряжения для пригородного дома

Подключать стабилизатор, если он рассчитан на обеспечение стабилизированным напряжением всего дома, идеальнее всего сходу после счетчика, приблизительно как на картинке. Подключить стабилизатор можно без помощи других, но лучше доверить подключение стабилизатора специалисту, он сделает это резвее и лучше.

Как верно избрать стабилизатор напряжения?

Стабилизаторы напряжения – современное оборудование, позволяющее подключать сходу несколько электрических устройств. Это неопасно, комфортно и накрепко. В этом маленьком обзоре мы проясним несколько моментов и попробуем ответить на вопрос, как верно избрать стабилизатор напряжения.

Г лавный вопрос – черта мощности при выборе стабилизатора напряжения

1-ый и пожалуй самый главный аспект в таком оборудовании – это мощностной показатель, другими словами коэффициент суммарной мощности, какую может на себя принять модель. От суммарной нагрузки, подключаемой к устройству, будет зависеть и его работоспособность. Потому заблаговременно определяемся, сколько устройств и какой мощности будут подключаться к стабилизатору для дома.

К примеру, для вас нужно подключить обогреватель мощностью 1000 Вт, телек мощностью 300 Вт и вентилятор мощностью 700 Вт. Соответственно, мощностные свойства вашего стабилизатора должны быть минимум 2000 Вт. При этом мы советуем подбирать модель с припасом, приблизительно 20-30 %. Для подключения вышеперечисленных устройств для вас следует обзавестись моделью около 2400-2600 Вт.

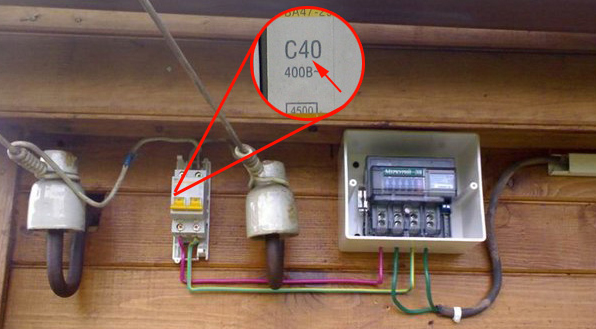

Для того дабы не заморачиваться с расчетами, можно поглядеть на ампераж входящего автомата и помножить значение на 220. Например, автоматом выключатель, как показано на рисунке, номиналом 40 А х 220 В = 8800 ВА. Означает Для вас пригодиться стабилизатор мощностью более 8800 ВА.

Таблица мощностей бытовых потребителей

Потребитель Мощность, Вт
Холодильник 150-600
Телек 100-400
Компьютер 400-750
Электрическая плита 1100-6000
Обогреватель 1000-2400
Кофеварка 800-1500
Пылесос 600-3000
Гриль 1200-2000
Фен для волос 450-2000
Радио 50-250
Духовка 1000-2000
Утюг 500-2000
Тостер 600-1500
СВЧ-печь 1500-2000
Электролампы 20-250
Электрочайник 1000-2000
Проточный водонагреватель 5000-6000
Бойлер 1200-3000

Таблица мощностей электроинструментов

Потребитель Мощность, Вт
Перфоратор 600-1400
Дрель 400-800
Дисковая пила 750-1600
Электроточило 300-1100
Электролобзик 250-700
Электрорубанок 400-1000
Шлифовальная машина 650-2200

Таблица мощностей электроприборов

Потребитель Мощность, Вт
Водяной насос 500-900
Компрессор 750-2800
Кондюк 1000-3000
Циркулярная пила 1800-2100
Вентиляторы 750-1700
Электромоторы 550-3000
Насос высокого давления 2000-2900
Сенокосилка 1800-2100
Стиральная машина 1800-3000

Мощность делиться на два показателя: активная и реактивная. Первую представляют устройства, которые превращают электроэнергию в тепло: утюг, обогреватель, лампочки, электрической плиты. Для данного типа нагрузки коэффициент Cos (Fi) (отношение активной мощности Вт и полной ВА) равен единице. Другими словами, если в техническом паспорте утюга указана мощность 2000 Вт, то показатель полной мощности устройства будет равен 2000 ВА.

Что касается реактивной нагрузки, которая содержится в устройствах имеющих электродвигатели (холодильники, стиральные машины, насосы), Cos (Fi) будет равен 0,7-0,8. Поэтому, если на задней стороне холодильника обозначено 300 Вт, то полная мощность будет равна: 300/0,7 = 430 ВА. Не считая того, техника содержащая электродвигатель при запуске потребляет в 3-5 раз больше номинальной мощности. Другими словами, при выборе стабилизатора для холодильника, необходимо получать модель минимум на 1500 Вт. На нашем веб-сайте представлены модели, которые рассчитаны на пусковые токи и могут бесперебойно работать при краткосрочном повышении нагрузки в 5-6 раз.

ВНИМАНИЕ. После подсчета мощности, необходимо учитывать коэффициент, который находится в зависимости от напряжения в сети:

Напряжение, В Коэффициент
130 1.69
150 1.47
170 1.29
210 1.05
220 1

Например сумма нагрузки равна 9000 Вт. При измерении напряжения, Вы обусловили, что его входящее значение равно 150 В. Дальше умножаем подходящий коэффициент, из таблицы, на полученную величину 9000 Вт * 1,47 = 13000 Вт. Для вас нужен стабилизатор мощностью минимум 13 кВт. Если не учесть данный показатель, то вероятнее всего обретенный аппарат не будет запускаться, а если всё-таки включиться, то проработает считанные деньки.

Избираем тип стабилизатора напряжения

Сейчас применяется три главных вида стабилизаторов напряжения :

  • обширно применяются релейные модели, для маленьких бытовых устройств;
  • самые пользующиеся популярностью в Украине симисторные стабилизаторы;
  • для чувствительной техники применяются инверторные аппараты (бесступенчатого типа) .

Релейные модели более экономные варианты, надежные благодаря обычный конструкции. Они не требуют особенного технического обслуживания. Но значимый недочет таких стабилизаторов – это резвый износ релейных частей, который впрямую находится в зависимости от перепадов напряжения. Не считая того, в таком оборудовании нередко наблюдаются такие явления как искрение, залипание, контактное обгорание. Также данный тип довольно медлительно реагирует на конфигурации напряжения в сети (около 100 мс). Средний срок службы 5 лет.

Преимуществами стабилизаторов симисторного/тиристорного типа можно именовать хорошие шумовые свойства (работает фактически без каких-то шумов, но легкий рокот от трансформатора может находиться), хорошую реакцию на входные колебания (реагирование приблизительно за 20 мс) и высшую точность на выходе. В таких моделях фактически отсутствует износ внутренних частей. Посреди недочетов – относительно высочайшая стоимость. Средний срок службы 10-15 лет. На сегодня электронные симисторные (тиристорные) стабилизаторы самые пользующиеся популярностью в Украине. Отзывы и статистика по поломкам украинских и китайских производителей стабилизаторов.

Самые надежные и резвые числятся инверторные стабилизаторы, за счет двойного преобразования напряжения, на выходе выходит незапятнанный сигнал в виде синусоиды и очень четкое напряжение 220/230 В с отклонением 0,5-1%. Владеют широким порогом стабилизации от 100 В до 380 В. Реакция на изменение напряжения составляет наименее 1 миллисекунды. Работают без шума, имеют малые габариты и вес по сопоставлению с трансформаторными стабилизаторами. Средний срок службы 20 лет.

Какой избрать стабилизатор напряжения однофазовый либо трехфазный

Для бытового оборудования, квартир, домов применяют однофазовые модели. Трехфазные стабилизаторы напряжения используются в огромных личных секторах, промышленных объектах, производстве, заводах. Трехфазные потребители очень критичны к пропаже питания одной из фаз, потому в стабилизаторах предусмотрена защита, которая при аварийных ситуациях вполне отключает устройство. Если на объекте отсутствуют трехфазные потребители, то можно устанавливать три однофазовых стабилизатора.

Точность выходного напряжения

Для бытового оборудования отклонение напряжения в 10 % считается обычным (198 В -242 В). Потому не стоит уделять огромное внимание данной характеристике. На сегодня, большая часть производителей выпускает продукцию с точностью 5 %, которой будет довольно для любого бытового электроприбора. Если же на объекте установлена высокоточная техника, такая как мед, производственная, то погрешность не должна быть больше чем 3 %, а лучше 1%.

Спектр рабочего напряжения стабилизатора

Модели устройств отличаются порогом входных характеристик вольтажа. Для того дабы не прогадать с покупкой, необходимо произвести замеры напряжения при помощи вольтметра. Лучше повторить функцию пару раз в протяжении суток днем, деньком и вечерком. Есть универсальные выпрямители, у каких довольно широкий спектр входного напряжения, они подходят фактически под все условия.

Быстроту реакции на изменение напряжения

Данный параметр отвечает за время реакции устройства на скачки напряжения в сети. Если он будет равен более 100 мс, то стабилизатор не успеет среагировать и не откорректирует значение вольтажа, что очень нередко бывает в использовании электромеханических аппаратов. Время срабатывания очень принципиально там, где применяется огромное количество осветительных устройств (лампочки мелькают при перепадах напряжения), чувствительное высокоточное оборудования, и сварочные аппараты.

В целом, под отличные свойства могут попасть сходу несколько моделей от различных производителей. Поэтому перед покупкой, когда избрали себе несколько подходящих вариантов, следует проконсультироваться со спецом, дабы он точно дал подсказку как избрать стабилизатор напряжения. Он даст подсказку для вас, на какие дополнительные аспекты технического направления направить внимание. Читайте также нередко задаваемые вопросы по стабилизаторам напряжения.

Видео: Стабилизаторы напряжения для дома: как правильно выбрать тип. Обзор и советы
