380 в 220 в доме

В этой статье мы побеседуем об электрификации жилых домов, что такое трехфазное напряжение 380В и как из него выходит напряжение 220В.

Целый ряд бытовых электроприборов просит другого, чем рядовая лампа, фен, пылесос, паяльничек, подключения. К таким необычным устройствам относятся, во первых, устройства требующие наличия защитного заземления (компы, автоматические стиральные машины), во вторых, устройства большой мощности (электрочайники, кондюки, СВЧ-печи, плиты, духовки, водонагревательные приборы) и в третьих, это приборы, требующие для подключения особенной разводки проводки — трехрожковые (и поболее) люстры.

Грамотное подключение вышеупомянутых бытовых устройств и устройств к электросети очень принципиально, т. к. невыполнение правил их подключения может привести к возгоранию, электротравме либо выходу устройства из строя. Ниже мы разглядим устройство защитного заземления (зануления) и установку специального устройства электрозащиты — устройства защитного отключения (УЗО) для подключения компьютера и автоматической стиральной машины, устройство и правила защиты электросети от перегрузок для подключения массивных электроприборов, также схему разводки проводки для подключения многорожковой люстры.

Итак если вы поглядите на вилку какого-нибудь современного электроприбора, то увидите что она изготовлена т. н. евростандарту, т. е. имеет не два, а три контакта для подключения трехпроводной бытовой розетке, либо к евророзетке. Зачем же нужен 3-ий провод в евророзетке и вилке под нее, и что такое особое прячется в конструкции устройств, рассчитанных конкретно на такое подключение.

Для того дабы разобраться в различие числа проводов в разных розетках, также в назначении заземления и защитного зануления и в работе защитных устройств, следует знать, каким конкретно образом проводка в наших домах идет от питающего генератора либо трансформаторной подстанции до распределительных щитков наших квартир.

Тот ток, который идет конкретно он генератора либо трансформаторной подстанции, значимым образом отличается от тока, который мы имеем в розетках, выключателях и иных точках установки электроприборов в наших квартирах, хотя тот же переменный ток с частотой 50+-0,1Гц (такая частота и таковой допуск, по последней мере, установлены в соответственных нормативных документах).

Но ток, идущий от генератора либо трансформаторной подстанции, в отличие от тока в квартирной электросети — трехфазный, т. е. является суммой 3-х переменных токов, но сдвинутой на 120 градусов фазой, а это означает, что максимумы напряжений компонент трехфазного тока не совпадают, а являются сдвинутыми относительно друг дружку на 1/3 периода колебаний. Любая составляющая компонента трехфазного тока имеет сокращенное название «фаза».

Статорные обмотки питающего генератора трехфазного тока либо вторичные обмотки трансформатора на подстанции соединены «звездой», т. е. три их конца соединяются в одной общей точке. Другие концы обмоток являются свободными, и к ним подключаются провода, именуемые фазными (всего их три). В электротехнике фазные провода имеют обозначение соответственно L1, L2, L3, а фазный провод однофазовой цепи обозначается просто буковкой L.

Трехфазное напряжение 380В. Об электрификации жилых домов. 1

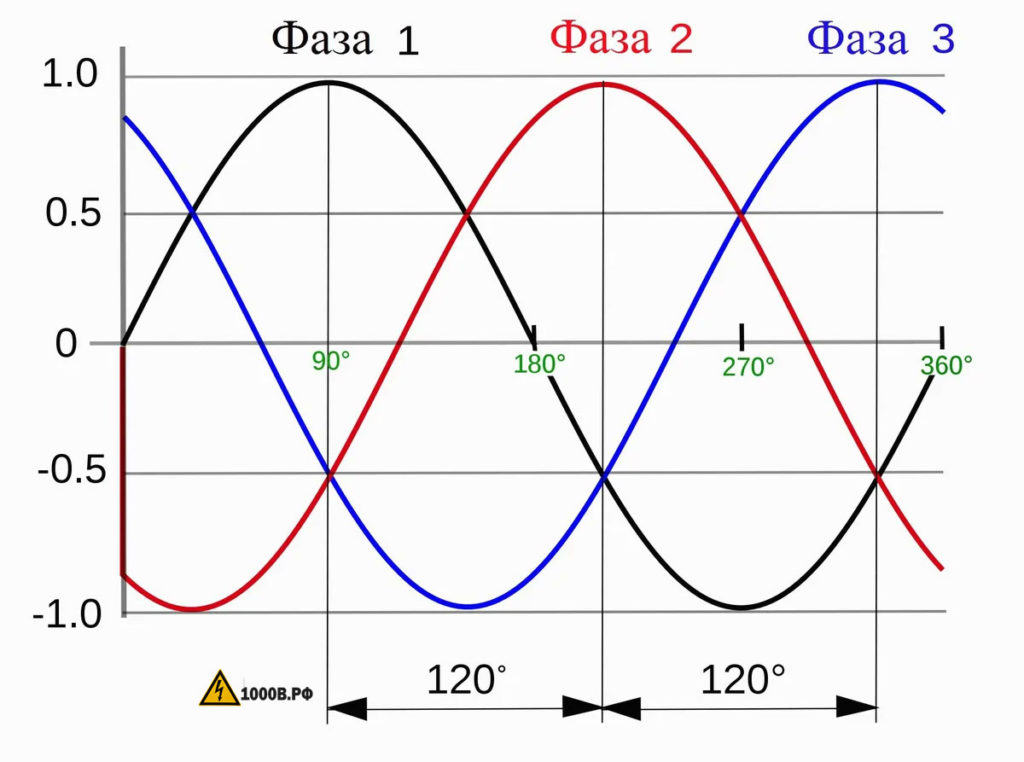

Диаграмма трёхфазного напряжения

При таковой схеме включения обмоток генератора либо трансформатора к источнику тока можно подключать только определенный класс электроприборов, рассчитанных на питание переменным трехфазным током и конструктивно обеспечивающих равенство нагрузки всех 3-х фаз. Но такие электроприборы за-за накладности, материало- и трудозатратности производства, необходимости выполнение условия равной нагрузки фаз при работе (что очень тяжело выполнить), также из-за незащищенности их и электросети в случае трагедии на практике используются только изредка.

Для питания трехфазным током потребителей с неравной нагрузкой фаз, к которым относится электрифицированные строй сооружения (и в т. ч., очевидно, жилые дома), производственные сооружения и площади, трехпроводную линию питания трехфаным токам нужно поменять на четырехпроводную, подключив 4-ый провод к точке соединения обмоток трансформатора либо генератора. Этот 4-ый провод именуется рабочим нулевым, по скольку в случае равенства фазовых нагрузок ток в этом проводе равен нулю, и его можно исключить из цепи. Это, но, не значит, что для питания потребителей нулевой провод не нужен: напротив, как уже было сказано выше, при питании трехфазным током потребителей с неравной нагрузкой фаз, наличие нулевого провода является неотклонимым. В электротехнике рабочий нулевой провод, обычно обозначается латинской буковкой N, в старенькых изданиях и чертежах он может иметь обозначение L0.

На вводно-распределительное устройство наших домов поступает переменный трехфазный ток с частотой 50Гц и с линейным напряжением (т. е. напряжением, измеренным между хоть какими 2-мя фазными проводами), поточнее, с амплитудой линейного напряжения: ведь ток переменный — 380В. Фазное напряжение, т. е. напряжение, измеренное между хоть каким фазным проводом и рабочим нулевым проводом, для сети трехфазного тока в 1,73 раза меньше линейного, и при линейном напряжении 380В значение фазного напряжения равно 220В.

Во вводно-распределительном устройстве поступающий в него трехфазный ток распределяется по трем группам потребителей однофазового тока. В домах, любая такая группа — это определенное число квартир, напряжение в которые поступает по общему для них какому-либо фазному проводу и рабочему нулевому проводу. Относительно квартирной сети это означает, что те два провода, которые есть в каждой розетке либо выключателе — это провод соединенный с одним из фазных проводов L1, L2 либо L3 и провод, соединенный с рабочим нулевым проводом N. Естественно, что напряжение 220В в квартирной электросети — это фазное напряжение в сети трехфазного тока с линейным напряжением 380В. В тех квартирах, где напряжение электросети равно 127В, линейное напряжение в сети трехфазного тока равно 220В.

Сейчас разглядим возникающие в сети трехфазного напряжения трагедии и используемые для предотвращения их губительных последствий меры электрозащиты. Начнем с самого обычного — с замыкания 1-го из фазных проводов на землю. Такое может произойти, к примеру, при повреждении линий электропередачи (обрыв провода). В данном случае может появиться опасное для жизни напряжение между рабочим нулевым проводом и землей. Дабы в случае трагедии фазного провода выполнить это напряжение наименьшим, не представляющем опасности для жизни, рабочий нулевой провод (точнее, не сам провод, а среднюю точку генератора либо трансформатора) соединяют с землей — заземляют. При всем этом потенциал рабочего нуля совершенно ненамного отличается от потенциала замели (ее потенциал в электротехники принят равным нулю), т. к. нужно еще учесть хотя и маленькое, но конечное сопротивление заземления (если считать сопротивление заземления равным нулю, то потенциал рабочего нуля будет в точности равен потенциалу земли). Сеть присоединенным таким макаром генератором либо трансформатором именуется сетью с глухозаземленной нейтралью. Есть еще сети с изолированной нейтралью, но для электрификации жилых домов в нашей стране они не применяются.

Сеть с глухозаземленной нейтралью. Сеть с изолированной нейтралью

В сельской местности, но, электрификация домов, в особенности если она была выполнена несанкционированно и с нарушением ПУЭ, может быть произведена сетью с изолированной нейтралью. Такое происходит к примеру когда провода до щитка личного дома идут конкретно от ВЛЭП (воздушной полосы электропередачи), без соответствующего заземления щитка. В данном случае при обрыве фазного провода на нуле может образоваться напряжение, равное напряжению на фазном проводе (380 либо 220В).

Обрыв нулевого провода — очень суровая аварийная ситуация, которая при отсутствие хороших средств защиты может привести к чертовским последствиям. в сетях трехфазного тока вследствие несиметричной нагрузки обрыв рабочего нулевого провода ведет е увеличению фазного напряжения во всех 3-х группах однофазовых потребителей. В самом нехорошем случае, при только одной нагруженной фазе и 2-ух других холостых (к примеру если в таких квартирах на этот момент никто не пользуется электричеством) на фазном проводнике фазное напряжение не изменяется, но на нулевом в это время имеется разноименное фазное напряжение, т. е. напряжение в сети мгновенно подскакивает вдвое!

Читайте по теме:  Теплый пол под плитку электрический какой избрать

Потому в водно-распределительном устройстве должно непременно предусматриваться защитное устройство — реле наибольшего напряжения, отключающее при обрыве рабочего нулевого проводника сразу, как фазные проводники, так и сам рабочий нулевой проводник. По той же самой причине на рабочий нулевой проводник категорический воспрещается ставить разные коммутирующие элементы, также защитные устройства и предохранители, размыкающие только рабочий нулевой провод.

Разглядим еще одну, достаточно нередко втречающуюся ситуацию — пробой фазного провода на железный корпус электроприбора. Таким устройством может быть генератор трехфазного тока, трансформатор либо же бытовой электроприёмник — пылесос, стиральная машина, компьютер и т. д. Дабы обезопасить человека от поражения электрическим током при случайном контакте с оказавшимися под напряжением металлическими нетоковедущими частями электроприборов, эти части заземляют (защитное заземление).

Если питающая устройство электросеть выполнена по схеме с глухозаземленным рабочим нулем, их присоединяют отдельным проводником к этой глухозаземленной нулевой точке (защитное зануление). Провод с помощью которого осуществляется защитное зануление, именуется нулевым защитным и в электротехнике обозначается латинскими знаками PE. 3-ий, обособленный провод, который находится во всех евророзетках — это как раз и есть нулевой защитный провод.

Тут нужно выполнить следующее пояснение: хотя рабочий нулевой провод и нулевой защитный провод в итоге присоединяются к одной точке генератора либо трансформатора, на самом деле собственной это разные провода, т. к. по рабочему нулевому проводу нормально (т. е. при штатном не аварийном состоянии сети) течет ток, тогда как по нулевому защитному проводу нормально ток не течет.

Что лучше для личного дома 220 либо 380?

Для обыденных бытовых нужд применяется сеть 220 В. Если Для вас нужно присоединить дом 15 кВт наибольшей мощности, то целесообразнее ввод в щиток дома выполнить 380 В, а оттуда — внутреннюю разводку 220 В. Если наибольшая мощность Вашего дома (сад) около 5 кВт, довольно сети 220 В.

Какое электричество прибыльнее 220 либо 380?

Напряжение 220 В и 380 В.

Правильно-выгоднее з фазы. Если не собираетесь ставить промышленное трехфазное оборудование, то различия нет. Под подведением к участку 380 либо 220 имеется в виду наличие трехфазной либо однофазовой сети.

Что безопаснее 220 либо 380?

Рабочее напряжение трехфазной сети составляет 380 вольт. Это осязаемо выше обычных 220 вольт. . С позиций норм пожарной безопасности трехфазный ввод также является более небезопасным, так как ток недлинного замыкания при напряжении 380 вольт будет намного выше.

В чем разница между 220 и 380?

Напряжение 380B именуется линейным, поэтому как действует между хоть какими из 3-х фаз в трёхфазной сети. Напряжение 220B именуется фазным, действует между одной из 3-х фаз и нулём. Если же заходят 4 провода (3-х фаз и нуля) – это трехфазная система. .

Сколько необходимо квт на личный дом?

Этого довольно для комфортабельного проживания в доме площадью 200-400 кв. м. Практика указывает, что нужный минимум – это 10 кВт. Естественно, при наличии газа возможно обойтись и 5 кВт, но комфортабельной такую жизнь не назовешь».

Можно ли подключать 220 к 380?

Итак вот, если по улице идет трехфазная линия, то от любого столба можно подключить к дому 380В. А можно и 220В. В первом случае потребителю заводят все четыре провода, во 2-м – только два, одну из «фаз» и «ноль». Труднее ситуация в этом случае, если по столбам идет только две жилы – ноль и «фаза».

Сколько киловатт в 220 вольт?

Так как напряжение в сети составляет 220 Вольт, то наибольшая мощность составляет 16 Ампер * 220 Вольт = 3 520 Ватт либо 3,5 Киловатт.

Как перейти с 220 на 380?

Дабы выполнить из 220 Вольт 380 Вольт нужен трёхфазный трансформатор подходящей мощности на напряжение одной из обмоток 220, а другой 380 В. В большинстве случаев они уже имеют соединенные в звезду либо треугольник обмотки.

Что лучше 1 либо 3 фазы?

Применяется обычно, когда единовременная выделенная мощность приближается к 10 кВт. Трехфазное подключение просит трехфазных защитных частей на вводе и в сумме чуток дороже однофазового. Не считая того, оно более накрепко. . при выделенной мощности 10 кВт на каждую фазу приходится только 3,3 кВт.

Что такое перекос фаз?

Если напряжение распределено по фазам неравномерно, то появляется перекос фаз. . В итоге такового явления в промышленном оборудовании (электродвигатели, трансформаторы) происходит существенное уменьшение мощности.

Сколько проводов в 380 вольт?

Прежде всего для того дабы иметь 380 вольт в доме нужно поменять силовой кабель. Если у Вас был проложен кабель на 220 вольт, то он конечно не подойдет, так как в нем находиться три жилки провода, для напряжения 380 вольт нужно четыре жилки.

Сколько проводов в трехфазной проводке?

Трехфазная же сеть характеризуется наличием 4 проводов: 3-х фаз и ноля. Между каждой фазой и нолем напряжение 220 В, а между самими фазами 380 В (как показано на изображении). Для учета электроэнергии в таковой сети нужен трехфазный счетчик, который устанавливается местным РЭСом.

Что такое 0 4 кв?

Что такое 0,4 кВ

Как упоминалось ранее 0,4 киловольт (кВ) значит 400 В, хотя на практике это значение указывает 380 вольт (В). Прибавленные две 10-х единицы применяются с целью сокращения аббревиатуры.

Сколько киловатт дают на личный дом Украина?

Согласно этим документам, на каждую квартиру либо личный дом должно выделяться от 5 до 7 кВт, если установлена газовая плита, и от 8 до 11 кВт с установленной электрической плитой. Не считая того, выделенная мощность должна прописываться в договоре на электроснабжение.

Сколько киловатт необходимо для личного дома за месяц?

При среднем времени освещения в 7 часов (и зимой, и летом) – это всего 2 киловатта в день либо 60 киловатт за месяц. Другими словами, расходы на освещение в личном доме 100 квадратных метров составят у вас менее 200 рублей за месяц.

Как выяснить какая электрическая мощность выделена на дом?

Дабы выяснить выделенную мощность на личный дом либо квартиру, необходимо обратиться в эксплуатирующую компанию (в Москве и области – это ОАО «Мосэнергосбыт»). Справка содержит информацию о выделенной и средней потребляемой мощности электроэнергии.
