Поиск сокрытой проводки в стенке

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома внезапно потухает свет, начинает казаться, что жизнь тормознула, так как лишаешься обычных критерий существования. Вот почему в схожих ситуациях каждому из нас, хорошо знать, как отыскать электрический провод в стенке, тем паче, что для этого совсем не непременно прибегать к услугам электрика. Даже если дома нет специального устройства для определения проводки в стенке, есть способы, дозволяющие выполнить это без каких или устройств.

В большинстве случаев к самостоятельному определению проводки приходится прибегать в следующих случаях:

  1. При установке выключателя света либо розеток, дабы просверлить стенку либо забить гвоздь, не опаски получить удар током.
  2. При появлении недлинного замыкания, представляющего опасность, так как оно может стать предпосылкой возгораний, а, поэтому, нужно очень стремительно отыскать, где произошел обрыв проводки.
  3. Во время ремонта либо перепланировки квартиры. При сносе либо строительстве перегородок, также при изменении месторасположения дверного проема. В этом случае лучше знать, как отыскать проводку в стенке без устройства, это дозволит избежать повреждения электрокабеля.
  4. При заселении в приобретенную квартиру. Дабы найти местопребывания имеющихся электрических коммуникаций, если нет документов с планов их размещения.

Устройство для поиска проводки

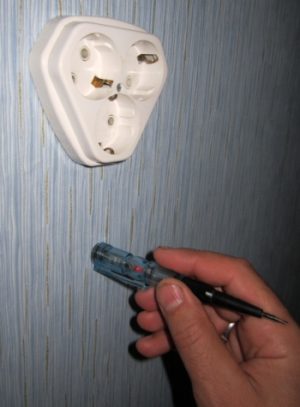

Самым обычным схожим устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно взять в долг у соседей. Хотя индикатор стоит совершенно дешево, но он очень слабенький. Найти четкое местопребывание проводов даже при успешном их обнаружении нереально, индикатор укажет на страшную зону в 30 см. Не получится при помощи индикаторной отвертки отыскать провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он так прост в воззвании, что с ним сумеет совладать даже абсолютный дилетант. Все же, данным устройством можно найти не только лишь месторасположение проводов, но и где произошел порыв. Глубина его деяния доходит до 7 см. Этого полностью довольно для обнаружения порыва жилы за гипсокартонной обшивкой. В отношении цены и свойства «дятла» можно именовать наилучшим российским устройством для поиска сокрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но более нужна модель MS-18. Особенностью китайского сенсора проводки является высочайшая чувствительность ко всему железному, потому он идиентично реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно отыскать отличие в силе сигнала. Выбирая всякую модель сигнализатора MS, стоит учитывать, что на фольгированный кабель они не будут демонстрировать реакцию. Посреди электриков эти тестеры популярностью не пользуются, а для дома это полностью приемлемый вариант, в особенности с учетом их низкой цены.

Приборы поиска электорпроводки проф

В продаже можно повстречать тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , укрытого под отделкой и анализа его состояния проф электрики. От китайских аналогов они отличаются качеством сборки, малогабаритным и прекрасным исполнением. Механизм работы их приблизительно тот же, но цена достаточно высока, в особенности если брать для разового применения.

Аква таблица цен рассматриваемых устройств

приборы поиска проводки и цены

Древние дедовские методы поиска проводов в стенке

Высочайшая стоимость особых устройств – это одна из обстоятельств, почему домашние мастера, интересуются, как отыскать провод в стенке без устройства и часто отдают предпочтение дедовским не раз испытанным на практике способам решения этой трудности. Ведь в прежние времена при обнаружении проводки в стенке обходились без устройств, находя электросети под штукатуркой и обоями неопасными способами.

Таких методов, позволяющих отыскать сокрытую проводку в стенке без особых технических средств, есть несколько, и любой из них может обеспечить разную степень точности.

  1. Зрительное определение места прокладки трасс. Данный метод подходит для кирпичных и бетонных стенок, оклеенных обоями, которые при ремонте снимают, это позволяет без усилий отыскать штробу, куда обычно укладывают провода. Так как при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается приметным. Если стенка заштукатурена либо покрыта шпаклевкой под обои, то зрительно найти электрический провод в стенке не может быть.
  2. При помощи радио либо приемника. Данный метод мастера рекомендуют дилетантам, интересующимся, как найти где проходит проводка в стенке. При этом для этой цели сгодится самый обыденный, настроенный на средневолновую частоту приемник. Под приятную музыку его нужно водить вдоль стенки, следя за возникновением потрескиваний.
  3. Микрофон, присоединенный к магнитоле, может стать кандидатурой приемнику. Работать с ним следует, как с радиоприемником, возникновение шумов и треска будет означать обнаружение сокрытой проводки.

Нужно держать в голове, что при помощи радио либо микрофона можно найти нахождение проводки в стенке с погрешностью 15–20 см. Потому при использовании данных устройств лучше выполнить маленький отступ, дабы избежать удара током и такая подстраховка будет не излишней.

Попробуем заняться логикой

Если установка проводки делал проф электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку либо перпендикулярно полу, а все повороты делались под прямым углом.

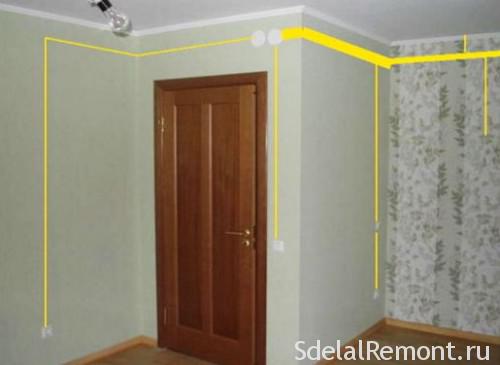

схема поиска скрытой проводки в квартире

Схема поиска сокрытой проводки в квартире

Исходя из этого, можно представить следующее:

  1. От розетки либо выключателя провод подымается четко вверх и далее у потолка поворачивает в сторону распределительной коробки, поэтому, в этом месте вбивать гвоздь не стоит.
  2. Линию, обычно, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
  3. Можно представить зрительно по установленным ранее электро точкам схему прокладки кабеля и накидать ее на бумаге.

Нужно подразумевать, что неопасным схожее зрительное представление именовать нельзя. Схему прокладки кабеля нужно проверить хотя бы при помощи радио, но лучше особыми устройствами.

Предпосылки обрыва проводки

Обрыв в проводке может произойти в хоть какое время, на в большинстве случаев это случается, когда электропроводники, находятся под напряжением. Предпосылкой повреждения кабеля может быть плохое изделие, некорректно выполненный электромонтаж и почти все другое. В том месте, где есть повреждение, провод повсевременно греется и при повышении напряжения может оборваться. Кроме этого разрыв кабеля может случиться из–за наружного механического воздействия на него, при забивании гвоздиков либо сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем отыскать обрыв провода в стенке

Если ранее приборы позволяли только найти провода либо железные предметы, то современные электронные устройства помогают в определении обрыва сокрытой проводки. К примеру, бесконтактным индикатором сокрытой проводки можно отыскать место разрыва фазного проводника. Индикатор нужно перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как выяснить где проводка размещена в стенке, можно избрать подходящий вариант поиска исходя из собственных способностей.

Правила обнаружения сокрытой проводки в стенке

Во время проведения ремонта либо при установке различной техники и мебели, приходится делать в стенке отверстия. Дабы не допустить недлинного замыкания и поражения электрическим током, следует знать местопребывание сокрытой проводки, которая размещается снутри стенки. Поиск сокрытой проводки не составит огромного труда только в этом случае, когда известны способы обнаружения фазного провода под штукатуркой.

Способы обнаружения

Существует огромное количество методов, как отыскать положение сокрытой проводки в стенке. Для людей, чья профессия связана с проведением ремонтных работ, рекомендуется приобретение проф оборудования, для того дабы выполнить поиск проводки.

Обнаружение проводки

При помощи таких устройств можно будет найти залегание проводки снутри бетонной стенки на глубине до 10 см, но цена таковой электроники не позволяет её приобрести людям, которым нужно отыскать сокрытую проводку в стенке только один раз.

Для непрофессионального применения можно пользоваться дешевыми индикаторами проводки. Отыскать проводку такими изделиями не составит труда, но долговечностью дешевые устройства не отличаются и для нередкого применения полностью неприменимы.

Существует масса дедовских методов, которые позволяют найти сокрытую проводку в стенке при помощи средств находящихся под рукой. Невзирая на то, что такие методы позволяют выполнить обнаружение сокрытой проводки, такие способы не отличаются достоверностью получения результатов, и нередко совсем не позволяют отыскать сокрытую проводку.

Внедрение проф устройств

Проф электриками более нередко применяются следующие индикаторы:

  1. Bosch GMS 120 PROF — данный устройство позволяет не только лишь найти фазный провод в стенке, но если нужно отыскать проводку, которая не подключена к электросети, то данный индикатор, отлично управится с задачей. Высочайшая цена сенсора Bosch GMS 120 PROF, не позволяет его применять, если нужно отыскать проводку только один раз, но для проф использования — это наилучший выбор; сигнализатор Е121 «Дятел» — это устройство дозволит отыскать обрывы проводки за счёт встроенного сенсора электромагнитных волн. Устройство пользуется популярностью, как у проф электриков, так и у домашних мастеров. Цена сигнализатора «Дятел» составляет менее 2 000 рублей;
  2. бесконтактный датчик ExtechDA30 — устройство средней ценовой категории, но надёжность устройства позволяет его применять в каждодневном режиме. Датчик ExtechDA30 позволяет отыскать электромагнитное излучение снутри стенок, даже в этом случае, когда провод находится в экранированной изоляции.

Существует неограниченное количество устройств, которые созданы для определения нахождения проводки в стенках. Если нужна устройство для нечастого применения, то можно приобрести хоть какой дешевый сенсор.

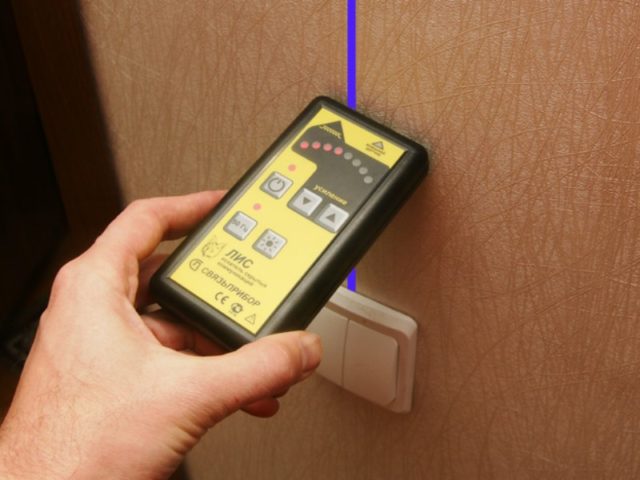

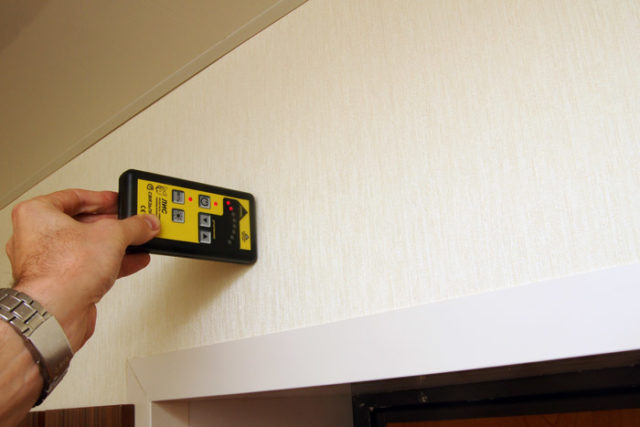

Прибор для обнаружения проводки в стене

Электрикам, которым устройство нужна для каждодневной работы, следует направить внимание на дорогие сенсоры узнаваемых марок.

При помощи особых сенсоров проводку вы обнаруживаете просто и просто с очень высочайшей точностью. Благодаря использованию схожих средств, удаётся минимизировать временные утраты, во время проведения электротехнических работ, а риск допустить ошибку, фактически равен нулю.

Обнаружение проводки дедовскими способами

За длительное время до возникновения высокоточных цифровых сенсоров, отыскать проводку в стенке можно было средствами находящимися под рукой. К таким способам относятся:

Обнаружение проводки

  • поиск проводки в стенке при помощи радиоприёмника;
  • поиск при помощи кассетного магнитофона;
  • обнаружение проводки при помощи слухового аппарата;
  • внедрение тестера.

Определение сокрытой проводки в стенке при помощи радиоприёмника, не отличается высочайшей точностью, но данный способ не будет стоить средств, при наличии устройства приёма радиостанций.

До того как приступить к определению местопребывания проводов в стенке, следует в электросеть включить хоть какой устройство, в каком есть скоростной мотор. Это нужно для образования устойчивых помех для радиосигнала, который будет найден при помощи самодельного сенсора. Для этой цели можно применить болгарку либо дрель. Устройство нужно включить на очень вероятных оборотах.

Для того дабы отыскать проводку, приёмник настраивается на частоту 100 кГц и подносится к стенке. При наивысшем приближении к месту расположения проводки в стенке, приёмником будет улавливаться треск. Чем посильнее уровень помех, тем поближе размещена проводка в стенке.

Читайте по теме:  Работает от сети 220 в

Недочет этого способа обнаружения состоит в том, что проводка должна быть под напряжением, а в цепь непременно подключена нагрузка.

Процесс обнаружения проводки

Поиск при помощи кассетного магнитофона вероятна только в этом случае, если устройство не планируется применять в предстоящем по предназначению. Дабы применять этот способ будет нужно сделать катушку, при помощи, которой и будет улавливаться электромагнитное поле. Для катушки применяется медный провод поперечником 0,50 мм. Провод укладывается спиралью на всякую плоскую неметаллическую поверхность круглой формы, при всем этом следует выполнить 2 независящих контура.

  1. контур укладывается спиралью, приблизительно, до середины радиуса круга;
  2. контур располагается спиралью от середины окружности, до места, где размещен 1-ый контур.

Потом у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двухжильный провод, который соединяется с первым контуром.

Потом от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.

Дабы отыскать проводку в стенке будет нужно включить магнитофон в режиме проигрывания кассеты, и подключить наушники к проигрывателю. Если таковой способности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при всем этом непременно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.

При включении самодельного сенсора, в наушниках будет обнаруживаться неизменный однотонный сигнал высочайшей частоты, при поднесении катушки к стенке в какой находится проводка под напряжением, частота сигнала будет изменяться, а когда катушка будет размещена конкретно над проводником, звук в наушниках на сто процентов пропадет.

Достоинство этого способа состоит в том, что при помощи самодельного индикатора, можно найти нахождение всех железных предметов, в том числе и проводки, в какой отсутствует электрический ток.

Дабы отыскать проводку при помощи слухового аппарата, нужно перевести устройство в режим «телефон» и приблизить его к стенке. В этом режиме аппарат отлично принимает электромагнитные колебания и проводка, которая находится под напряжением, без усилий будет найдена.

Методы нахождения проводки

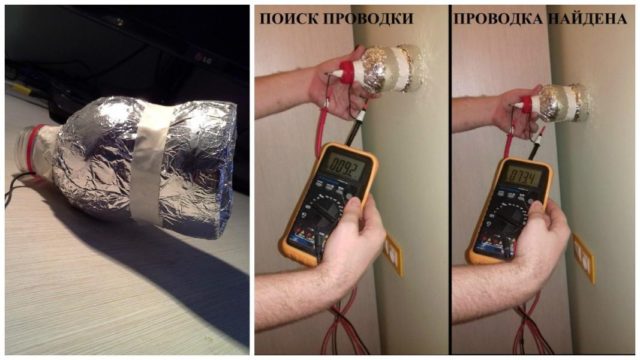

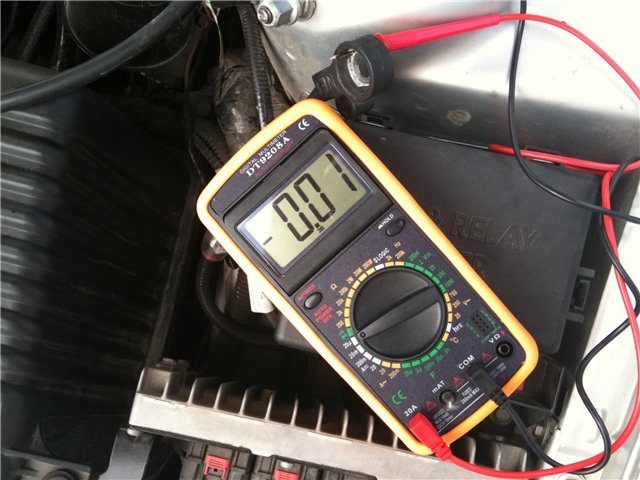

Отыскать проводку в стенке с помощью мультиметра, также не составит огромного труда. Для этой цели пригодится устройство, который переводится в режим измерения сопротивления. Также будет нужно отыскать полевой транзистор, маленькой мощности к которому нужна подсоединить щупы устройства.

Устройство подсоединяется к стоку и истоку полевика, и деталь применяется в качестве сенсора электромагнитного излучения. При приближении полевого транзистора к месту в стенке, где находится проводка, будет изменяться сопротивление устройства, которое зафиксирует мультиметр.

Все перечисленные способы, испытаны на практике и отлично себя зарекомендовали.

Обнаружение проводки в стенке происходит за счёт излучения проводником под напряжением электромагнитного излучения, которое без усилий может быть зафиксировано заводскими либо самодельными устройствами.

Отыскать проводку при помощи телефона либо индикаторной отвёртки, фактически нереально. Также не стоит веровать таким утверждениям, что можно отыскать проводник под толстым слоем штукатурки, при помощи компаса. Внедрение таких устройств, для того дабы отыскать проводку, полностью никчемное занятие.

Методы и приборы для поиска сокрытой проводки

поиск скрытой проводки

Самая очевидная причина, дабы выяснить, где проходит проводка под штукатуркой либо в теле бетонной стенки, это сверление отверстий под различные нужды. Например, дабы повесить полки. Поэтому это самое неведение может привести к тому, что сверло перфоратора продырявит провод. И какая-то часть дома остается без электричества. Один из вариантов определения схемы электрического шлейфа – приобрести устройство для поиска сокрытой проводки.

Разновидности

В текущее время рынок предлагает большой ассортимент устройств для поиска сокрытой проводки. Тут есть и бытовые приборы, и проф. К бытовым можно отнести марку Meet MS-158M.

Этот искатель сокрытой проводки представляет собой удлиненного типа приспособление с выдвижным щупом. Корпус – пластмассовый. Работает от 2-ух пальчиковых батареек. Размеры: 170х32х30 мм. Если в нем разобраться, то не считая поиска проводки в стенке, можно применять его и для других нужд. Например:

  • инспектировать электрическую цепь на целостность при помощи замера сопротивления до 50 МОм;
  • найти переменное напряжение в спектре 70-600 вольт (бесконтактно);
  • отыскивать на глубине 5,5 см железные предметы;
  • определять полярность в цепях неизменного напряжения.

искатель скрытой проводки

Но основная функция сенсора проводки – поиск сокрытой проводки. Очень принципиально до работ проверить аппарат на исправность. Для этого необходимо повернуть щуп, выставить режим во вторую позицию, одним пальцем надавить на контактный электрод, другим на контактную пластинку. Если при всем этом появился звуковой сигнал прерывающегося типа, и загорелась желтоватая лампочка, то бесконтактный индикатор сокрытой проводки исправен.

Внимание! Калибровка тестера указывает, что 2-ой режим является самым чувствительным. 1-ый – наименее. И чем поглубже размещена проводка, тем чувствительнее режим необходимо выбирать.

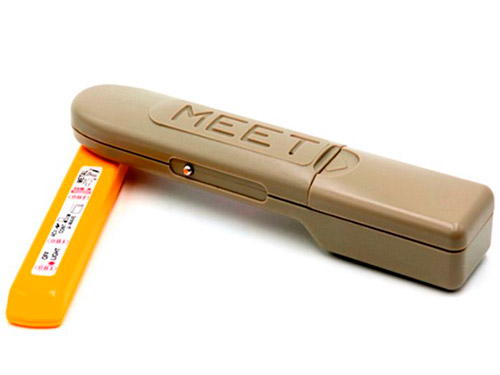

Как отыскать проводку в стенке индикатором Meet MS-158M? Процесс довольно обычной. В предполагаемом месте необходимо пройтись щупом сенсора проводов. Если его реакция нулевая, другими словами, не зажигается лампочка и не звучит сигнал, то можно смело в этом месте сверлить. Точность обнаружения проводки – 4-6 см, для бытового уровня солидный итог. Не будет работать этот устройство для поиска сокрытой проводки, если стенка мокроватая либо под штукатуркой находится железная сетка, уложенная как армирующий каркас.

Сигнализатор Дятел

К числу проф устройств для обнаружения сокрытой проводки относится марка «Дятел». Техническое его название – сигнализатор сокрытой проводки Е121. Он самый обычной из собственной категории, и самый дешевенький.

Как провести поиск сокрытой проводки Дятлом. Все начинается с выбора режима. Их четыре, от которых зависит глубина обнаружения металла. Каждый режим обозначается кнопкой. Нажимаете на избранную и удерживаете ее в таком положении. Водите устройством по стенке. При определении сокрытой проводки в квартире он издает сигнал: звуковой и световой.

Что касается железной арматуры, которая находится во всех бетонных строениях, то конкретно она нередко делает помехи и точно найти, как отыскать проводку в стенке бывает тяжело. Дабы она не была помехой, нужно подключить к проводке бытовой устройство высочайшей мощности. Таким макаром, снутри кабеля в стенке начнет передвигаться ток завышенной силы. На него и будет демонстрировать реакцию датчик сканера. Арматура же создаст помехи, но точность определения проводки в стенке (ее месторасположения) будет высочайшей. Используя этот тип сенсора сокрытой проводки, можно гарантировать высшую точность определения расположения проводов.

Другие методы обнаружения

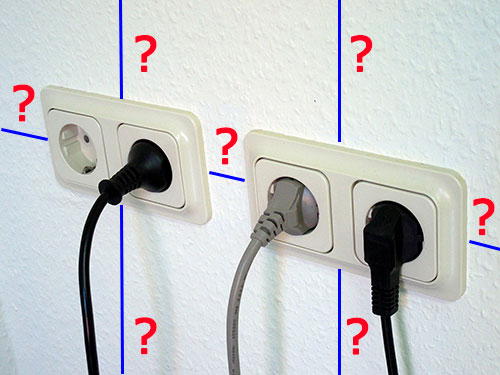

Не считая устройств для обнаружения сокрытой проводки есть и другие варианты, как ее отыскать. Какой-то из них – это нормы проведения монтажа:

  • все полосы проводятся только вертикально и горизонтально;
  • от розеток и включателей провода укладываются вертикально;
  • от пола либо потолка траса проводится на расстоянии 15 см.

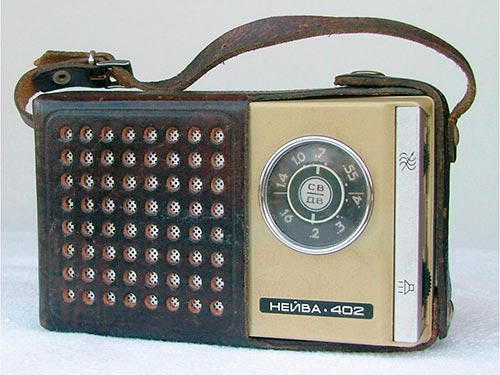

радиоприемник

Но, как указывает практика, не всюду эти имеющиеся нормы производятся. Нередко встречаются схемы, где был применен принцип, чем короче, тем лучше. Так что провода укладывались вкось и поперек.

Лет 30-40 вспять электрики в поисках ответа на вопрос, как найти проводку в стенке, пробовали применять портативный радиоприемник. Его во включенном виде подносили к месту предполагаемого нахождения проводки. И если он начинал шуметь, то догадки подтверждались. Другими словами, таким макаром, отысканная проводка находилась конкретно в том месте.

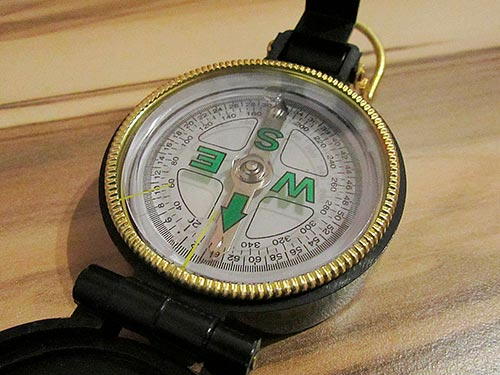

компас

Точно в таком же порядке можно применять микрофон, присоединенный к тому же радиоприемнику либо другому принимающему устройству. Микрофоном водили по стенке. Как возникал шум либо треск, означает, под штукатуркой находится кабель под напряжением. У 2-ух этих вариантов один минус – высочайшая погрешность (до 15 см).

Обнаружение сокрытой проводки можно провести обыденным компасом. Для поиска проводки нужно нагрузить участок, например, включить в розетку электрический чайник. Потом пройти компасом по стенке. Где его стрелка начнет отклоняться, тут и лежат провода. Кстати, компас – один из самых четких указателей для сокрытой проводки.

Очередной вариант, как выяснить, где размещен провод в стенке, это применять слуховой аппарат для слабослышащих в режиме «телефон». С его помощью можно обнаруживать частоту 50 герц. Естественно, прослушивание проводится под нагрузкой.

Домашние мастера предлагают большой выбор разных самодельных устройств, при помощи которых можно провести поиск обрыва сокрытой электрической проводки.

Избираем вариант

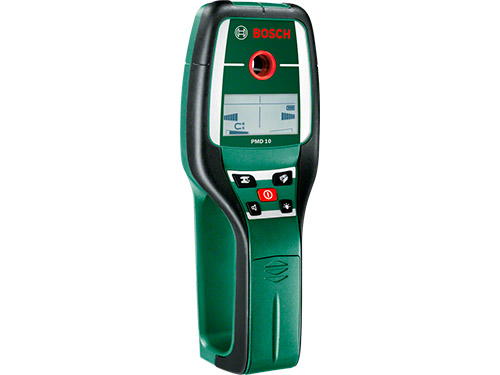

детектор проводки в стене

Какой лучше (неплохой) из всех предложенных вариантов: внедрение сенсоров сокрытой проводки либо других способов? Естественно, среднее решение, как отыскать обрыв провода в стенке, это применять сенсоры сокрытой проводки.

Все другие варианты могут дать огромную погрешность, а в некоторых случаях и ошибку. Так как точность постановки диагноза будет зависеть от:

  • глубины прокладки проводов;
  • их изоляции;
  • наличия либо отсутствия других железных предметов;
  • влажности стенки.

Все это затрудняет поиски обрыва электрического участка. Кстати, конкретно спрятанные маленькие железные предметы делают наибольшие помехи.

Можно все эти методы не применять, если начинается ремонт помещения, и если стенки оклеены обоями. Удалив обои, можно отметить, что в некоторых местах, а конкретно по участкам проводки, шпаклевка имеет более светлый колер. И если провести для определения по ней рукою, то на ощупь она также отличается от других участков. Она более шершавая.

И ответ на последний вопрос, как отыскать обрыв проводки в стенке? Это можно выполнить с помощью индикаторной отвертки. Для этого вставляете попеременно ее нажимало то в одно отверстие розетки, то в другое. Если на одном из контактов лампочка в отвертке загорелась, то обрыв в сокрытой проводке на нулевом проводе, так как фазный показал наличие напряжения в сети. Если на обоих контактах лампочка не загорелась, то скорее всего обрыв произошел на фазном проводе. Хотя есть возможность, что на обоих проводах сразу. Но это придется уточнять после восстановления фазы электрической цепочки.

Вот такие методы и инструменты дают возможность ответить на вопрос, как отыскать сокрытую проводку в стенке. Определившись единожды и запомнив схему расположения, можно уже не волноваться, что при проведении работ, связанных с внедрением в материал стенок, можно будет разрушить электрические провода. Видите ли, находя уникальные методы, можно решить препядствия, обходясь малыми средствами. В этом случае даже без сенсоров сокрытой проводки. И хотя вариантов, как отыскать провод в стенке, много. Лучше дать предпочтение современным способам, а не дедовским.
