Какой провод лучше для проводки в квартире

То, что современные модели разных бытовых устройств более экономны в плане энергопотребления – факт бесспорный. И, все же, эл/проводка почти всегда либо нуждается в обновлении, либо нужна организовать новые точки подключения.

Во-1-х, из-за роста количества этой самой техники в каждом доме, во-2-х, из-за износа старенькых линий. Поэтому, перед собственником встает вопрос, какой кабель целенаправлено применять при реставрации старенькой либо прокладке новейшей проводки в квартире. Вот с этим мы и разберемся.

Существует огромное количество разновидностей продукции, в составе которой есть токопроводящая (одна либо несколько) жила. Не достаточно кто соображает разницу между такими эталонами, как кабель, провод, шнур. Да, на самом деле, это в особенности владельцу и не надо. Главное, осознать, по каким аспектам избрать конкретно тот продукт, который подходит для монтажа внутриквартирной проводки. Кстати, в обиходе почаще употребляется термин «кабель», как понятие обобщающее. Из этого создатель и исходит.

Маркировка кабельной продукции

Зная, как ее расшифровать, нетрудно найти главные свойства и назначение того либо другого эталона. Маркировка кабелей – буквенно-цифровая; считывание инфы, естественно, слева вправо, по позициям.

Буковкы

1-я – материал наружной оболочки

• В – ПВХ.
• Р – резина. В квартирах прокладывается достаточно изредка.
• П – целофан.
• К – обозначение контрольного кабеля. Для проводки в квартире фактически не применяется.

2-я – тип изоляции токопроводящих жил (как материал, так и буковкы на 2-ой позиции – те же самые).

3-я – особенность конструктивного выполнения кабеля

• З – наличие заполнителя между отдельными проводниками. Кстати, такие кабеля достаточно трудно разделывать!
• Шв – эта буковка свидетельствует о том, что внешняя изоляция кабеля выполнена в виде шланга из ПВХ. Это, обычно, и есть шнур.
• Э – экранированный эталон.
• Г – продукция характеризуется особенной гибкостью.
• ОЖ – кабель (провод) одножильный.
• П – тонкий, либо говоря на народном сленге, «лапша».
• НГ – устойчивость изоляции к возгоранию.
• Б – бронированные кабеля. Для квартирной проводки не используются. Знак Бб значит, что защита жил от механического повреждения исполнена металлической лентой.

Числа

Они проставляются в конце маркировки и демонстрируют класс гибкости эталона.

Аспекты выбора кабелей для проводки в квартире

По материалу проводников

Алюминий

К плюсам дюралевых проводов можно отнести только малую стоимость — пожалуй, это все.

Минусов существенно больше:

• Недостающая механическая крепкость. На извивах такие жилы (даже изолированные) просто ломаются. Это значительно усложняет установка проводки в квартире.
• Низкая электропроводность. Для одной и той же цепи придется применять дюралевый провод большего сечения, чем медный.
• Резвое окисление металла. Поэтому, соединять (сращивать) проводники можно только при помощи контактных колодок.

• Крепкость.
• Достаточная упругость жил. Таковой кабель нетрудно проложить по трассе с хоть какой конфигурацией.
• Возможность соединения проводников несколькими методами.

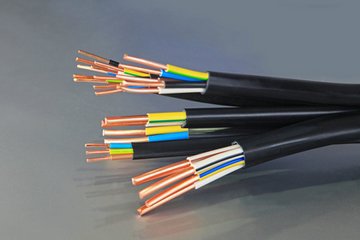

• Высочайшая электропроводность.

К минусам медного провода, на теоретическом уровне можно отнести тот факт, что кабеля (провода) с медными жилами стоят дороже, чем их аналоги с дюралевыми. Но в перспективе, с учетом долговечности таковой проводки в квартире, издержки на продукцию полностью окупаются.

По возможности изгибаться

Хотя и есть определенные правила монтажа внутриквартирной проводки (к примеру, отсутствие диагоналей на трассе), но разных извивов, изменений направления полосы не избежать. С этой точки зрения и следует оценивать необходимость покупки того либо другого кабеля. Изделия бронированные совершенно точно отпадают. Их основное назначение – прокладка вне строений. Получать продукцию экранированную также навряд ли стоит. Разве что для сигнальных линий. Тем паче что ее стоимость выше, а на извив она не так покладиста.

По сечению

Главный аспект – предполагаемая нагрузка на линию (подробнее о сечении проводов на напряжению и току читайте тут). Определяясь с этим параметром, не стоит забывать и о некотором припасе по мощности (приблизительно +⅓ от ее расчетного значения). Это часто встречающийся совет. Но создатель считает нужным дать очередной. Необходимо учитывать и перспективу. Ведь дом повсевременно дополняется новыми эталонами домашней техники.

Что проще – сходу заложить в квартире кабель с жилами большего сечения (да, приобрести продукцию несколько дороже), либо позже заниматься переделкой проводки? Это уже решать для вас, почетаемый читатель.

По специфике эксплуатации проводки (сечение жил в мм²)

• Освещение – 1,5.
• Розетки – более 2,5.

Для подключения массивных образцов домашней техники (панель варочная, сушильный шкаф и тому схожее) прокладываются личные полосы.

По длине

И тут нужен некоторый припас. Кабеля (провода) придется обрезать, разделывать, соединять. Где гарантия, что при отсутствии опыта все получится выполнить с первого раза? Цельная линия еще лучше, чем состоящая из отдельных сростков. А оставшийся кусочек кабеля после монтажа проводки всегда можно будет применять по предназначению – в самой квартире, на даче, в гараже.

По производителю

Тут кратко – брать кабель для проводки необходимо только того производителя, который пользуется неплохой репутацией. Продукция малоизвестных компаний качеством не отличается, так как они часто стараются сберегать практически на всем – материалах, технологии. Поэтому, и о согласовании кабелей требованиям ГОСТ гласить не приходится.

Вывод – получать кабельную продукцию следует только в специализированных торговых точках. Если мыслить о безопасности собственной и членов семьи, то на разных «блошиных» рынках, с рук, брать материал для проводки в квартире навряд ли уместно.

Рекомендация по выбору кабелей

Для внутриквартирной проводки (полосы освещения, подключение розеток) целенаправлено применять следующие марки кабельной продукции. Это не единственные варианты, хотя и самые используемые.

Для проводки сокрытым методом – хороший выбор. Наружняя и внутренняя изоляция – винил, упругость достаточная (см. расшифровку маркировки выше).

Если 1-ая литера «А», то жилы из алюминия (АВВГ). Такая продукция пользуется наименьшим спросом, потому торговцы часто ее позиционируют как полностью идентичную медному кабелю и советуют покупателям, при всем этом акцентируя внимание на более низкой стоимости. О разнице материалов жил уже сказано, и это необходимо учесть.

Ввезенный аналог ВВГ. Основная разница только в стоимости – кабель германского производства стоит дороже. Можно добавить, что он более гибкий, но для внутриквартирной проводки маленькое отличие по данному параметру не принципно.

«Лапша» применяется не так нередко. В главном, при переустановке розетки на другое место.

Проводники многожильные. В главном провод ПВС применяется для присоединения к полосы бытовых и осветительных устройств стационарной установки, подключения розеток, самостоятельного производства переносок (удлинителей).

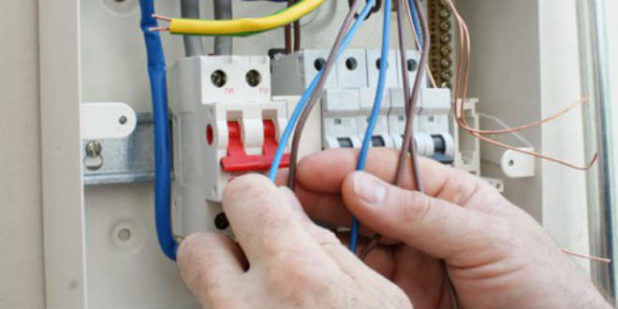

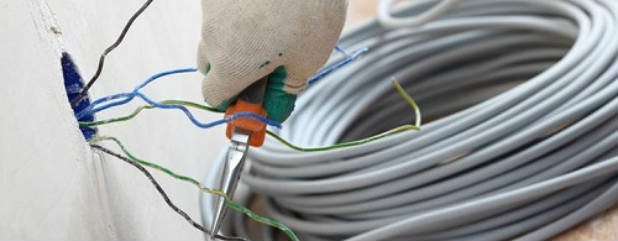

Советы по монтажу проводки

Для упрощения процесса расключения жил целенаправлено получать кабеля (провода), в каких любая из них имеет разную (по цвету) изоляцию. В данном случае отпадет необходимость в «прозвонке» полосы.

Есть определенные правила подключения кабелей. Их соблюдение в предстоящем исключит неурядицу в маркировке жил и упростит поиск появившейся неисправности.

• «Ноль» – всегда синий (по старенькому ГОСТ голубой) проводник.
• «Земля», если она есть в квартире – жила с желто-зеленой изоляцией.

Перед закладкой кабеля его следует «прозвонить», другими словами проверить на целостность. Изредка, но случается, что какая-либо из жил имеет обрыв. Это может быть вызвано вблизи обстоятельств – нарушением технологии намотки изделия на бобину (еще на производстве), правил его транспортировки и хранения. В любом случае, еще проще сходу убедиться в исправности кабеля, чем позже, после окончания монтажных работ, находить недостаток в полосы. Тем паче если проводка делалась скрытной.

Если расчеты выполнялись для кабеля медного, а приобретается по факту изделие с жилами дюралевыми, то значение их сечения необходимо прирастить в 1.5 раза.

Относительно «квадратов» проводников необходимо учитывать очередной аспект. Если проводка ведется скрытная, под штукатуркой (облицовкой), то может быть увеличение температуры жил. Потому их сечение также несколько возрастает.

Разберемся, какой провод лучше применять для проводки в квартире

При огромном количестве различных устройств в стандартной современной квартире очень принципиальна высококачественная работа домашних электромагистралей.

Приступая к монтажу, стоит очень пристально подойти к подбору проводов, закладываемых в пол или несущие стенки.

Нужно учесть их материал, сечение, также то, где собираются вести полосы – в квартире многоэтажки или в личном особняке.

Виды электротехнических изделий

Существует несколько классификаций, на которые следует ориентироваться при выборе кабеля для домашних линий. 1-ое, что кидается глаза – количество жил. Как распределяются электротехнические изделия по этому параметру?

Классические материалы для сотворения кабелей – медь и алюминий. Сопротивление у первого металла меньше, чем у второго. Это значит, что при равном сечении медный вариант может пропускать больший ток, он сильнее и долговечнее. Но дюралевые аналоги прибыльнее по стоимости.

[attention type=red]Принципиально! Медь и алюминий составляют гальванопару, их можно связывать между собой только через клеммник. Их скрутка обязательно окислится, что угрожает потерей контакта, замыканием магистрали и даже пожаром. Проще избрать электропровода 1-го типа для всех линий в квартире.[/attention]

Золотое сечение

Так какой провод нужен для проводки в квартире и какое сечения подойдет для домашних магистралей? Для правильного выбора нужно рассчитать значение тока всех электроприборов в квартире. Данная величина даст подсказку подходящие характеристики кабеля. Рассчитывают ее по формуле, взяв за базу мощность устройства P (данные указаны в технической документации) в качестве делимого и напряжение в электросети V (обычно 220 В) как делитель.

Площадь сечения определяют в квадратных миллиметрах. Каждый таковой «квадрат» медного электрокабеля может долгий период пропускать через себя очень 10 ампер при нагреве до допустимых норм. Дюралевый аналог уступает: его максимум четыре – 6 ампер.

Представим устройство, требующий мощности в четыре киловатта. При стандартном электронапряжении сила тока окажется равной 18,18 ампер (4000 ватт делим на 220). Для запитки такового устройства от электросети пригодится медная проводка сечением как минимум в 1,8 квадратных мм.

Для подстраховки лучше прирастить это значение раза в 1.5. Безупречным вариантом для данного устройства будет медный шнур сечением два квадратных мм. Вариант на базе алюминия необходимо выбирать шириной в два с половиной раза больше.

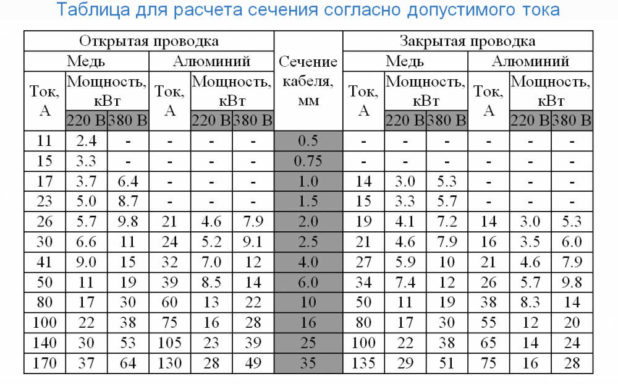

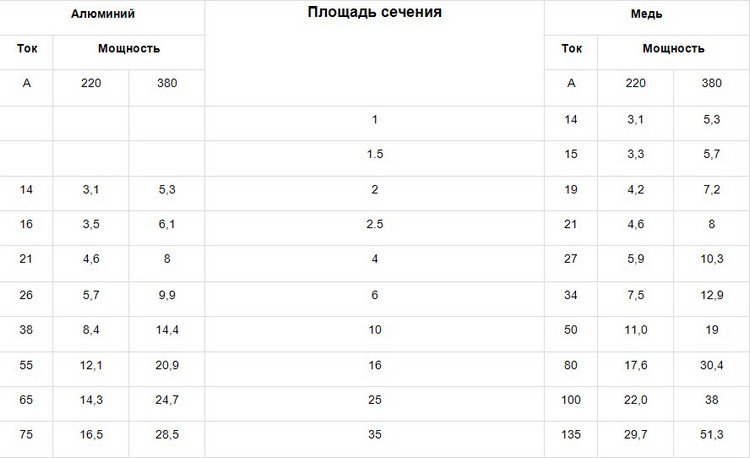

Если не охото считать, можно прикинуть характеристики по таблице, малость увеличив обозначенные мощности.

При сокрытой проводке (в большинстве современных квартир), обозначенные в таблице данные нужно множить на 0,8. Открытый вариант, к примеру, в личном доме подразумевает провод сечением не меньше 4 «квадратов» с высочайшей механической прочностью.

Данное видео поможет для вас обусловиться, какой провод лучше избрать для проводки в квартире:

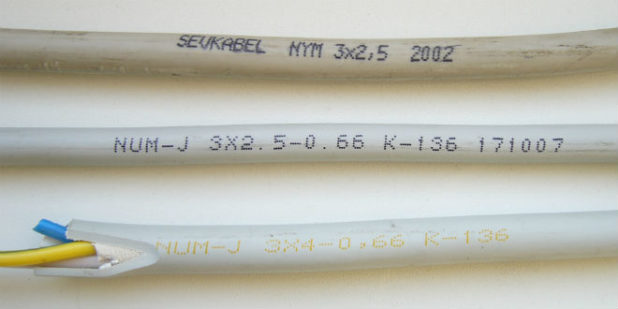

Что даст подсказку маркировка

Она обычно включает несколько букв и чисел, которые обозначают:

Числа. 1-ое показывает на число жил, следующее – на площадь сечения каждой, другие подскажут класс гибкости электропровода.

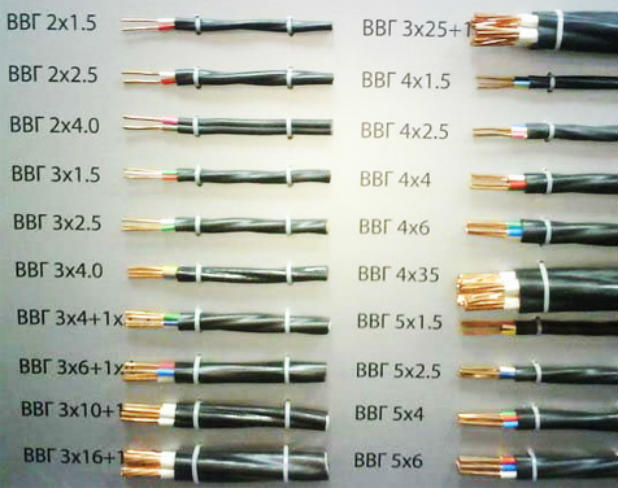

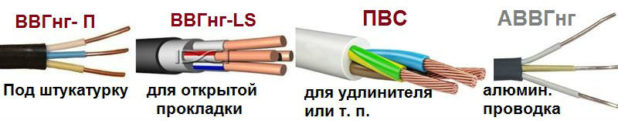

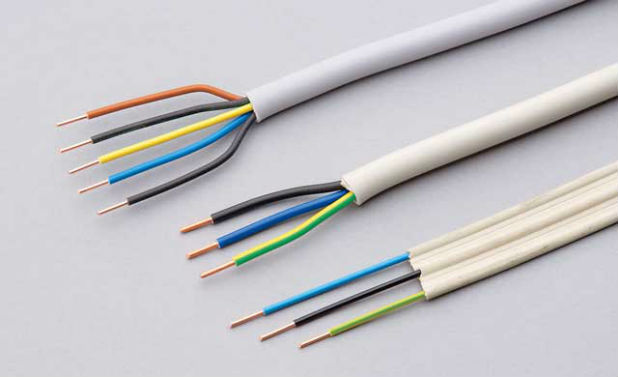

Разглядим самые пользующиеся популярностью виды кабелей и какой провод лучше применять для проводки в квартире:

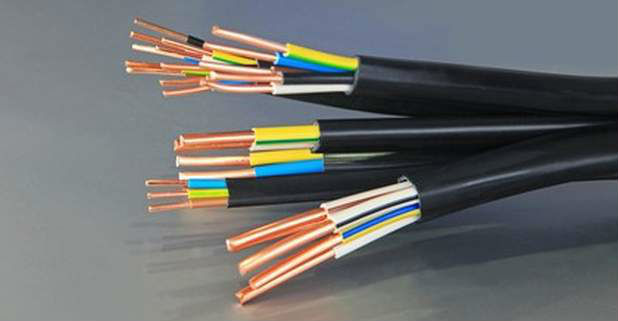

• ВВГ из меди может быть плоским или круглым. Лучше выбирать усовершенствованные в плане безопасности варианты – ВВГнг (негорючий) или ВВГнг-LS (огнестойкий с пониженным выделением дыма).

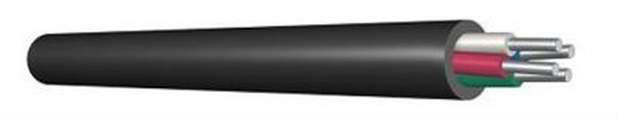

• АВВГ – дюралевый устойчивый к горению аналог.

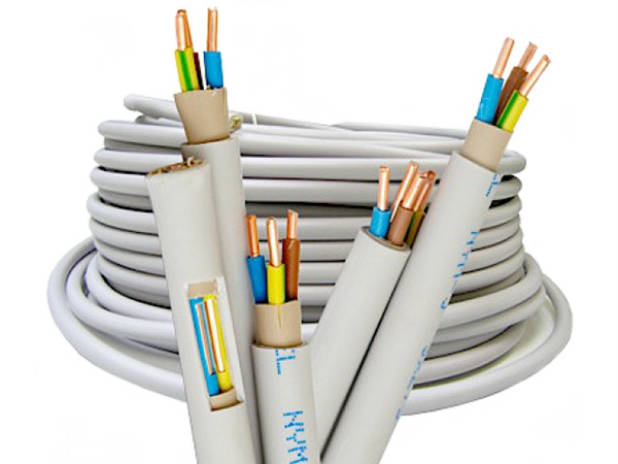

• NYM – круглый провод из меди, одножильный, с низкой степенью горючести и дымовыделения.
• ПВС – круглый многожильный провод из меди для подключения домашней техники и удлинителей, время от времени – для внутренних линий проводки в квартире.

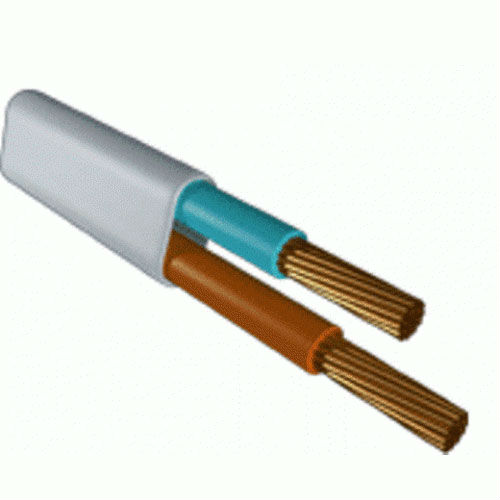

• ШВВП – тонкий кабель из меди с многопроволочным проводником. Применяется для подсоединения электроники и бытовых устройств.

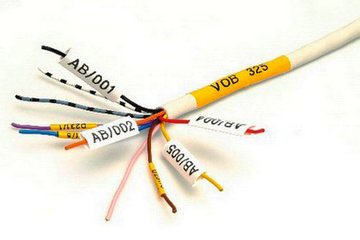

Провода также можно различить по цвету, что принципиально при открытой проводке. Черный показывает на ВВГ, оранжевый на ПВС (но он может быть и белоснежным). Тон кабеля марки NYM – сероватый. ШВВП обычно белоснежный, но встречается и других цветов.

[attention type=red]Внимание! Электротехнические изделия с маркировкой ПБПП, ПУВП, ПУНП, ПУНГП в квартире использовать не стоит в связи с завышенной пожароопасностью.[/attention]

Полосы в современном жилище

Монтажный кабель для ввода в жилье по показателю плоскости сечения должен быть на ступень больше той, что нужна для обслуживания самого массивного устройства в квартире. Но совершенно необязательно вести все магистрали таким проводом. Экономичнее будет подключить его к клеммнику, а потом вывести через автоматы полосы нужного сечения.

В стандартных городских квартирах для электромагистралей в большинстве случаев выбирают провода с проводниками из меди. Для освещения подойдет электропровод сечением 1.5 «квадрата», для розеток – 2,5 «квадрата». В помещения с огромным количеством бытовых устройств и электроники, к примеру, в кухню, следует тянуть провод площадью сечения не меньше 4 квадратных мм.

[attention type=green]Магистраль за обшивкой из гипсокартона либо навесным потолком должна быть выполнена из кабеля, не поддерживающего горение с маркировкой «НГ», а еще лучше «LS».[/attention]

На изоляции провода лучше не сберегать и избрать двойной вариант. Ведь при прорыве воды плохая изоляция может привести к пожару. Ну и разрушить таковой провод в процессе использования до боли просто.

Если вы живете в древесном доме, то придется проводить открытые питающие полосы. Применять тут можно только негорючие медные варианты. Идеальнее всего уложить провод в кабельные каналы, Такие пластмассовые короба на данный момент создают различных модификаций и расцветок.

В заключение предлагаем для вас поглядеть видео, в каком мастер скажет, какими проводами лучше делать проводку в квартире:

Избрать электрокабели, верно поддерживающие питающее напряжение в квартире можно без помощи других. Но установка электромагистралей стоит доверить экспертам. Работа с электричеством для неподготовленного человека небезопасна для жизни.

Стоит поменять дюралевую проводку на медную: достоинства, недочеты и сопоставление

Рассмотрены особенности использования медных и дюралевых проводов в сетях энергоснабжения. Названы достоинства и недочеты каждого вида, условия совместного применения.

Что лучше для электрического провода – алюминий либо медь?

Для бесперебойного питания потребителей тенденция замены дюралевых проводов на медные кабели сменилась в обратную сторону.

Высочайшая цена меди не позволяет интенсивно ее применять. Ну и алюминий с его склонностью деформироваться при нагреве не является безупречным решением. Разобраться в таком многообразии персональному юзеру не просто – ремонте дома следует изучить тонкости.

В чем отличие

При выборе учитываются физические причины:

• удельная масса;
• проводимость, в том числе, при нагреве;
• коэффициент теплопотери;
• сечение.

Некоторые причины связаны между собой. Например, при увеличении сечения дюралевой шины возрастает теплопотеря. Это предутверждает деформацию кабеля.

Недочеты алюминия при применении современных технологий корректируются. К примеру, крепкость сплава Al 6101 выше, чем у другого вида – Al 1350.

Медная проводка

Внедрение меди в электротехнике получило распространение в прокладке коммуникаций, конструировании электрического оборудования – движков и в качестве обмотки трансформатора.

В некоторых случаях внедрение меди не имеет кандидатуры за счет ее преимуществ.

Положительные моменты

Не каждому электрику известны значения физических характеристик меди. Но сопоставление с алюминием определяет сильные стороны Cu:

1. Проводимость, которая не изменяется из-за времени применения.
2. Срок службы. В домашних критериях надежная эксплуатация составляет более 50 лет.
3. Механическая крепкость. Жила выдержит изгибание либо скручивание до 10-15 раз.
4. Простота монтажа. Это преимущество связано с легкостью изгибания кабеля при прокладке, фиксации в разъемах розеток и выключателей.

Стоит держать в голове, что у меди в два раза меньше коэффициент термического расширения по сопоставлению с алюминием. Это позволяет избегать деформации в точке крепления кабеля.

Нехорошие особенности

Повсеместное распространение меди не происходит из-за высочайшей цены Cu. Почаще медь выбирают, когда нужна длительная проводка, способная выдержать огромную нагрузку.

В качестве кандидатуры рекомендуется выполнить силовой ввод из меди, а разводку для освещения доверить дюралевым проводам.

В продаже также находится электропроводная продукция на базе сплава цинка, покрытого напылением меди. Таковой кабель мало проигрывает по физическим характеристикам «чистой» меди.

Очередной слабенькой стороной красного металла является большая удельная масса по сопоставлению с Al. Показатель кратности составляет 1,85 к алюминию.

Дюралевая проводка

Преимущественное внедрение легкого металла типично для построек постройки 60-х – 70-х годов двадцатого века. Главным аспектом выбора серебристого металла именуют доступность.

Еще алюминий не случаем именуют крылатым металлом. О его маленький удельной массе понятно всем. Но не только лишь это определяет долголетие в использовании этого элемента в электротехнике.

Плюсы

Маленькой вес алюминия применяется при прокладке высоковольтных линий. В сравнительном нюансе принята пропорция, когда алюминий на 60 % легче, чем медная токопроводящая шина.

Посреди иных плюсов выделяются:

1. Низкая цена. Стоимость играет роль, если учитывать протяженность проводки в доме. Только для среднего коттеджа будет нужно несколько км кабеля.
2. Хим стойкость к окислению. Эта особенность животрепещуща с учетом закрытия стержня пластмассовой оплеткой.
3. Стойкость открытых участков алюминия. На поверхности металла образована защитная пленка, предохраняющая металл от наружных воздействий.

Незаменим Al и при изготовлении контактов в осветительных установках. Тут металл вытеснил применявшуюся латунь.

Недочеты

Повсеместное внедрение алюминия не вышло из-за значимых недочетов, присущих металлу:

1. Высочайшее удельное сопротивление и вытекающая склонность к нагреву. С учетом этого характеристики не допускается использовать провод сечением наименее 16 мм2.

Показатель Al – 0,0271 Ом×мм2/м против аналогичной свойства у Cu – 0,0175 Ом×мм2/м.

1. Подверженность ослаблению металла в местах контакта при сильной нагрузке. Это связано с повторяющимся нагревом и последующим остыванием места крепления.
2. Проблематичность соединения участков дюралевого кабеля. Препятствием – защитная пленка на поверхности.
3. Хрупкость. Даже без повторяющегося нагрева склонна к переломам, в местах извива. Ресурс ограничен 25-30 годами.

«Крылатый» металл не сбалансированный вариант при прокладке локальных сетей. Его потенциал – передача электроэнергии на огромные расстояния.

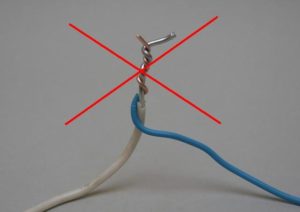

Почему нельзя соединять старенькую дюралевую проводку и медные провода

При долговременной эксплуатации появляется необходимость замены части электрического кабеля. Также в процессе ремонта проводится дополнительное разветвление проводки ради получения дополнительных точек электропитания.

В этой ситуации появляется необходимость стыковки дюралевого и медного частей.

Неувязка соединения связана с 2-мя факторами:

1. Различное удельное сопротивление у 2-ух металлов. Даже надежная скрутка будет подвергаться наружному воздействию из-за большего термического расширения алюминия.
2. Наличие оксидных пленок. Такие элементы есть у обоих веществ, но имеют различное сопротивление. Это содействует еще большему увеличению температуры в месте соединения.

При эксплуатации под нагрузкой в точке контакта возникает искрение, что препятствует обычной проводимости тока и делает условия для появления возгорания.

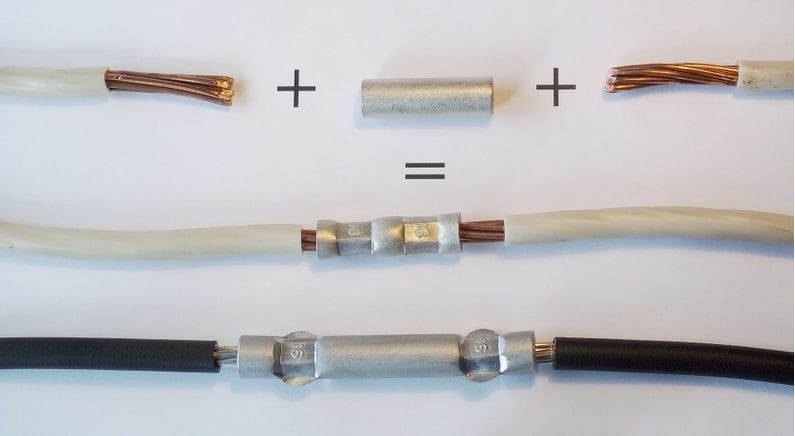

Невзирая на такую ситуацию, соединение меди и алюминия может быть. С этой целью применяют особые технологичные приемы:

• лужение с помощью паяльничка и припоя – подходит для обработки медного провода;
• смазка – применяется особая смазка для предотвращения окисления металла в месте контакта;
• использование железных переходников.

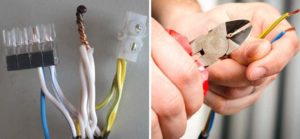

Посреди представителей последней группы известны следующие приспособления:

1. Соединения типа «орешек». Представляют собой три параллельные пластинки, где между 2-мя примыкающими элементами закладываются различные провода. Соединение укладывается в пластмассовый короб.
2. Клеммные колодки. Распространенный и дешевый метод. При закладке проводов с 2-ух сторон следует только не допускать касания снутри между собой.
3. Болтовое соединение. Таковой метод отличается простотой конструкции при недоступности других методов. Два проводника разбиты между собой шайбами подходящего поперечника, насаженные на болт.
4. Пружинные клеммы. Готовое изделие целенаправлено использовать при монтаже. Метод отличается простотой и надежностью крепления.

Хоть какой метод позволяет уйти от вероятного скручивания проводов, и увеличивает безопасность при использовании электроэнергии.

Поменять ли старенькую дюралевую проводку в доме на медную либо нет?

Проведение укладки медной проводки заместо дюралевого кабеля не стоит устраивать как «замену ради замены». Занятие это не обычное и финансово не дешевое. Плановая укладка нового провода осуществляется в ряде ситуаций:

• при повреждении провода;
• при повреждении изоляции из-за старения;
• после пожара, вызванного неисправностью элекрооборудования, например, из-за недлинного замыкания.

Внедрение меди поможет в предстоящем понизить риск появления аварийных ситуаций. Следует только изучить схему разветвления и подобрать провод подходящего сечения. Работа проводится под надзором электрика.

У медной шина осязаемые достоинства при использовании в критериях энергоснабжения личного жилища. Единственным неодолимым препятствием станет цена, в 3-4 раза превосходящая стоимость аналогичного изделия из алюминия.
