Как проверить напряжение в проводах

При организации силовых и осветительных сетей нужно инспектировать каждую смонтированную линию. В этом залог долговременной и надежной работы всей системы. Выполнить такую проверку можно при помощи мультиметра. Если вы желаете освоить настолько нужный навык, вам наша статья о том, как отыскать провод мультиметром.

Что такое прозвонка?

Инспектировать целостность цепи можно с помощью омметра либо режима замера сопротивления. Но в таком случае вы увидите только показания на экране. Если же применять функцию прозвонки, то при наличии электросвязи между проверяемыми участками совместно с цифрами на дисплее будет ясно слышен сигнал, схожий на писк. Потому режим и именуется прозвоном.

Это очень комфортная функция, так как она позволяет не глядеть на экран. Вы слышите либо не слышите сигнал и осознаете, какой итог проверки. В особенности полезен этот вариант при массовых замерах, например, когда в пучке проводков необходимо отыскать тот.

Как работает прозвонка? Базирована она на законе Ома. В мультиметре есть источник питания – как правило это батарейка, за счет которой появляется напряжение на исследуемом сетевом участке – даётся ток и по его характеристикам определяется итог.

Режим прозвонок на мультиметре

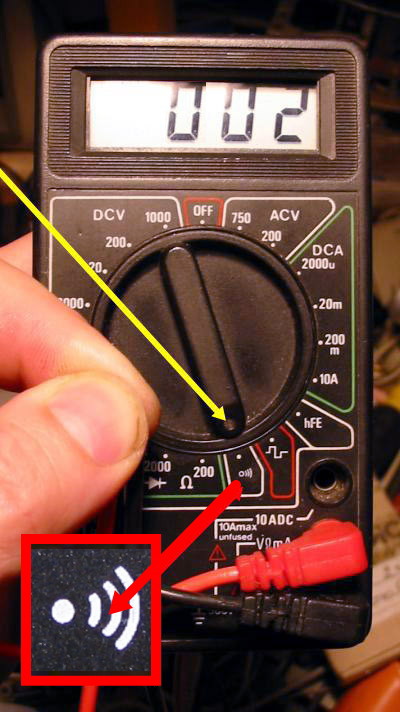

Обозначается он так:

Используя эту функцию, измерительный устройство выдаёт показания, которые определяют, как свалилось напряжение в милливольтах в тестируемой цепи.

Мультиметр создаёт ток, который равен приблизительно 1 миллиамперам. Так необходимо, дабы рвение напряжения вниз в милливольтах находилось в согласовании со значением в Омах.

Это означает, что, когда мы прозванием электроцепь и электроматериал, то лицезреем, как падает напряжение, что равняется к значению Омам на данном участке.

Техника безопасности, советы для удобства и эффективности

Главное, о чем ни при каких обстоятельствах нельзя забывать при проверке проводов мультиметром, — прозвон осуществляется лишь на обесточенных сетях! Нельзя изучить целостность провода, если он под напряжением.

Есть и другие полезные советы перед поиском обрыва:

  1. Совет в отношении нужного обесточивания: если проверяете устройство, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В неприятном случае устройство сгорит.
  2. Не касайтесь оголённых концов проводника руками.
  3. Дабы руки в процессе проверки были свободными, используйте фиксаторы “крокодилы”.

Прозвон жил кабеля

До всех манипуляций непременно прочитайте о том, как воспользоваться мультиметром, также аннотацию к собственной модели тестера, дабы верно выполнить подключение щупов.

Если кабель с несколькими жилами, разделите и зачистите их со всех боков. Потом проверьте цепь, дабы выяснить, есть ли куцее замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все композиции.

Если видите цифру 1 и отсутствует писк мультиметра, тогда всё отлично, другое “поведение” тестера гласит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые работают в слаботочных сетях. А вот при содействии с высоковольтными линиями это очень принципиально.

Также нужно провести малость другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите совместно на одном конце. Сейчас отсутствие звука указывает, что целостность проводника нарушена.

На 2-ух видео показан принцип таковой проверки в подробностях с различием только в том, что применяется не режим прозвонки, а просто функция измерения сопротивления:

И ещё таковой вариант:

В этом случае также наличие звука тоже показывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:

Как проверить проводку мультиметром в квартире

Поглядим, как можно протестировать электрическую сеть в доме, когда проводка изготовлена так, как следует, другими словами полосы освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита при помощи отдельного автовыключателя.

Представим, что в некий комнате не стал пылать свет. Поначалу проверяем, исправен ли осветительный прибор. Не забываем перед работами лишить квартиру/комнату тока. Если в осветительном приборе использована непрозрачная лампочка накаливания, очень тяжело осознать, цела нить либо нет. Здесь и понадобится наш тестер.

Поначалу принципиально убедиться, сработали ли автоматы. Если нет, то обрыв, вероятнее всего, произошёл в выключателе, патроне либо снутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, необходимо тестировать всё, но не выключатель.

Нет реакции автоматов

Как проверить обрыв мультиметром:

  1. Проверить, дабы было напряжение на входе и выходе автомата.
  2. Приготовить тестер.
  3. Убрать лампочку из патрона.
  4. Концом 1-го щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
  5. Если мультиметр выдаёт звук, на дисплее числа, которые отличаются от нуля либо единицы, то всё в порядке, лампа рабочая.
  6. Сейчас необходимо протестировать патрон: разберите осветительный прибор и протестируйте целостность контактов, проводков. Если тут всё отлично, идём далее, в неприятном случае убрите делему. Лапочку пока не вкручивайте.
  7. Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Поглядите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.

Обычно на каком-то из этих шагов и выявляется неувязка.

Есть реакция автоматов

Не забудьте выключить напряжение, используя общеквартирный аппарат. После чего протестируйте патрон и проводку осветительного прибора так, как поведано выше. Если заморочек не выявлено, необходимо тестировать проводку.

Аннотация, как прозвонить кабель мультиметром:

  1. Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы размещен на надлежащими зажиме под автоматами.
  2. Уберите лампочку из патрона.
  3. Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
  4. Звук гласит о закорочении проводки. Тогда необходимо вскрыть коробку соединений над выключателем и рассоединить проводки, потом проверить все группы кабелей, дабы выяснить, где куцее замыкание. Дабы выявить участок цепи с замыканием необходимо проверить тестером цепи на щите квартиры. Наличие сигнала гласит о том, что необходимо чинить кабель, который проложен от щитка до короба в комнате. В другом случае необходимо продолжать находить неисправность.

Полезное видео о том, как проверить мультиметром кабель на целостность:

Как проверить целостность провода мультиметром, если нет подходящей функции

У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не означает, что для вас необходимо брать другую модель тестера.

Один из вариантов — применять функцию проверки диодов, которая находится фактически на всех моделях.

Показания на экране, которые отличаются от единицы, молвят о том, что на проверяемом участке есть электросвязь.

Если же в вашем тестере нет такового режима, используйте функцию проверки сопротивления. В данном случае необходимо избрать границу измерений — 50 либо 200 Ом. Потом проводите измерения по обыкновенному методу и смотрите за цифрами на экране.

Сейчас вы почти все узнали о том, как проверить провод на обрыв и как отыскать провод мультиметром. Делитесь в комментах своим опытом. Больше нужных статей, к примеру о проверке АКБ в автомобиле, вы найдёте тут.

Хотим неопасных и четких измерений!

Вопрос — ответ

Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?

Имя: Максим

Ответ: Необходимо применять функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вкупе с цифрами на дисплее будет ясно слышен сигнал, схожий на писк. Для этого необходимо прикоснуться наконечниками щупов тестера к проводам.

Вопрос: Как проверить целостность электрического провода мультиметром?

Имя: Ярослав

Ответ: Это можно выполнить при помощи режима прозвонки. В остальном метод обыденный: щупами дотронуться концов провода. Сигнал гласит о том, что всё в порядке. Прозвон осуществляется лишь на обесточенных сетях!

Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?

Имя: Матвей

Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех боков. Потом на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все композиции. Если отсутствует писк мультиметра, тогда всё отлично. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить совместно на одном конце. Сейчас отсутствие звука указывает, что целостность проводника нарушена.

Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?

Читайте по теме:  Комнатная антенна для тв своими руками

Имя: Илья

Ответ: Поначалу проверяем, исправен ли осветительный прибор. Не забываем перед работами лишить квартиру/комнату тока. Принципиально убедиться, сработали ли автоматы. Если нет, то неувязка, вероятнее всего, кроется в выключателе, патроне либо самой лампочке. В другом случае, когда автомат сработал, необходимо тестировать всё, но не выключатель.

Вопрос: Как проверить обрыв без прозвонки на мультиметре?

Имя: Тимур

Ответ: Один из вариантов — применять функцию проверки диодов, которая находится фактически на всех моделях. Если же в вашем тестере нет такового режима, используйте функцию проверки сопротивления.

Прозвонка проводов мультиметром

В наше время необходимо каждому иметь главные инструменты в доме. К ним относятся отвертки, ключи, молотки, приборы для электроцепи и прочее. В этой статье говорится о том, как проверить целостность цепи мультиметром.

Что такое мультиметр

Мультиметровый устройство применяется в главном для замера напряжения, силы тока и сопротивления в электроцепи и на отдельных ее участках. Проще говоря устройство в одной оболочке, имеет вольтметр, амперметр и омметр.

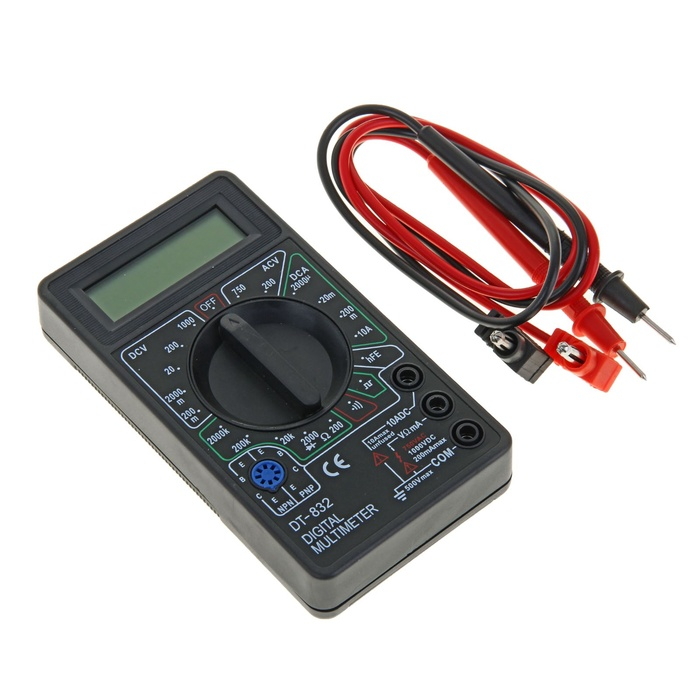

Как смотрится устройство

Зависимо от устройства и числа дополнительных опций, его используют для исследования целостности электрической цепи, контроля и измерения черт ее узлов.

Также устройством можно замерять характеристики неизменного и переменного тока.

При измерении каждой свойства (ток, напряжение, сопротивление и прочее) необходимо для начала:

  • зрительно обусловиться с масштабом замера. Так, для АКБ это будет 1,5В, 7,5 В, 12 В и выше. Значение нужно брать больше нужного. Проще говоря это «резерв прочности», дабы не сломать устройство;
  • верно подобрать направление замера. При всем этом нужно передвинуть указатель устройства в нужное положение, делая упор на принятые характеристики, обозначенные на корпусе;
  • верно подсоединить щупы. Отрицательный (черный) щуп при любом типе замеров вставляется в общее гнездо (COM), положительный подсоединяется в гнездо, нужное для определенного типа замеров.

Для чего необходимо прозванивать провода

Процесс прозвонки провода нужен для того, дабы выяснить его функциональность. С помощью обычного устройства можно отыскать обрыв, КЗ, недостатки либо увлажнение провода. Проф мультиметр находит расстояние до обрыва.

Проверка провода нужна, когда мастер либо домовладелец отыскивает источник выхода из строя электрических устройств, в том числе бытовых, переносок, розеток. Также провод прозванивают перед монтированием проводки.

Процесс прозвона поводов

Правила использования прозвонкой

Единственное правило, которое нужно уяснить, проводить процесс прозвонки разрешается исключительно в на сто процентов обесточенной цепи.

Для вас это будет любопытно Измерение сопротивления

Направьте внимание! Если инспектировать провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар.

Ниже тщательно описано как как проверить провод мультиметром и без него.

Как верно прозвонить провода (мультиметром и без устройств)

Поэтапный процесс работы:

  • до работы нужно повернуть ручку мультиметра в необходимое положение;
  • подсоединить концы щупов в нужные гнёзда. Чёрный щуп в гнездо, обозначенное как СОМ (в некоторых случаях обозначается как «*» либо точкой заземления), а красный — в гнездо, где стоит знак Ω (время от времени указывается как R). Следует отметить, что знак Ω может быть нарисован как одиночно, так и в совокупы с обозначениями других символов (V, mА). Такое размещение проводов, поможет придерживаться полярности при проведении будущих замеров;
  • включить мультиметр. В главном для этого есть отдельная кнопка либо работа может начинаться автоматом при повороте ручки в нужное положение;
  • закрыть измерительные концы вместе. Если слышен сигнал, означает, устройство верно работает;
  • взять тестируемый провод (заблаговременно зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
  • в случае исправности прозвучит звук, а показания мультиметра будут нулевые либо покажут на сопротивление. Если на дисплее будет обозначено 1 и не последует звуков, то означает, что испытанный кабель оборван.

Прозвонить провода можно и без использования мультиметра. Для работы пригодится:

  • традиционная батарейка питания (лучше брать квадратную на 4,5Вольт);
  • рядовая лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
  • пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с помощью их нужно собрать ординарную измерительную цепь. При, правильно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть недостаток, то лампочка не зажгется.

Как найти куцее замыкание

Пошаговая аннотация как найти куцее замыкание мультиметром:

  • при выключенных электрических устройствах и сети необходимо замерить сопротивление цепи в отдельных узлах. По способности лучше использовать электросхему электрического снабжения дома либо квартиры. Если показывается огромное сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет приравниваться 0. Но устройство может высвечивать и большой показатель сопротивления, в главном если до недлинного замыкания огромное расстояние. Для такового варианта лучше использовать мегаомметр;

Для вас это будет любопытно Особенности обжимных клещей

  • если таких устройств нет, то можно использовать контрольную лампу с независящим источником тока. Можно оснастить для этого щупами обыденный фонарик (лампочка должна работать при соединении штырьков вместе). Замыкая один за одним нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно найти КЗ;
  • убрать испорченный кабель. Выполнение точечного монтажа электро проводки не надо делать. Во-1-х, сокрытая проводка размещается под облицовочным материалом, а это дополнительные растраты на монтажные работы. Во-2-х — рекомендуется поменять весь испорченный кабель, так как КЗ может опять повториться. Лучше новый кабель расположить за плинтусом. Применяя особый короб, подсоединить его в розетку.

Как прозвонить проводку

В главном этот процесс осуществляется с помощью мультиметра. Этот устройство стоит довольно недорого, потому лучше иметь его в собственном наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на шаге прокладки. Как верно это выполнить:

  • проверить провод на необходимость заявленной мощности. Сечение проволоки будет равно общей мощности электрических устройств, которые будут применяться в этой сети;
  • проверить изоляцию кабеля на целостность. Это можно выполнить зрительно;
  • замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превосходить 0,5–1 МОм;
  • верно проверить сеть под критической нагрузкой. Для необходимо включить все приборы в нее сходу.

Также можно прозвонить проводку при помощи розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Нужно выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно демонстрировать 220 В. Наибольшая погрешность — 10%. Если она превосходит допустимое отклонение, то нужно использовать сетевые фильтры для подключения бытовых устройств.

Как проверить целостность цепи

Для тестирования целостности электрической проводки нужно применять цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки необходимо выполнить замкнутую цепь, которая состоит из самого устройства, 2-ух измерительных «щупов» и тестируемого провода.

Для вас это будет любопытно Особенности компаратора напряжения

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а устройство будет узнавать показатель его внутреннего сопротивления. Таковой вариант подходит для тех, кто не имеет особенных способностей в электрике.

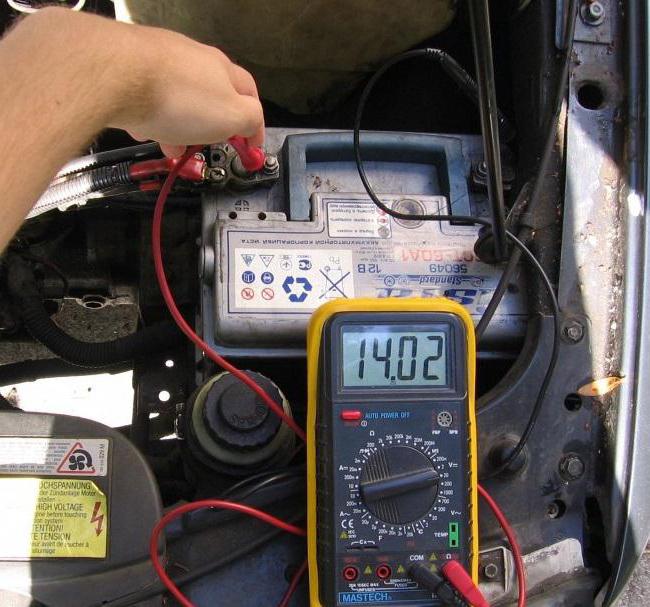

Как прозвонить провода в автомобиле

  1. Устройство настроить ручкой в режим измерения напряжения;
  2. Конец устройства подсоединить к массе автомобиля либо на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод либо сильно маленький, либо вполне отсутствует;
  3. 2-ой щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Правила безопасности

Главные правила, которые нужно соблюдать при работе с мультиметром:

  • наилучшим способом будет внедрение так именуемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
  • перед прозвонкой цепи ее необходимо отключить от сети. Нужно убрать из цепи даже обыкновенные батарейки, а если есть конденсаторы, то их необходимо замкнуть, таким макаром разрядив. Если пропустить этот аспект, то устройство испортится;
  • в процессе проверки длинноватого провода запрещено касаться руками к обнаженным местам, так как характеристики могут дать погрешность.

В заключении стоит отметить, воспользоваться мультиметром довольно легко. Нужно соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и временами определять есть ли наличие недлинного замыкания либо дефектов.
