Какой буковкой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрооборудования – осветительных приборов, вентиляции, автомата юзеры могут найти буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят надлежащие кабели.

  1. Буквенная маркировка проводов
  2. Раскраска изоляционного покрытия проводников
  3. Для чего применять цветовую маркировку
  4. Аспекты ручной цветовой разметки
  5. Раскраска проводки как метод ускорения монтажа
  6. Требования к раскраске проводки при монтаже

Обозначение фазы и ноля

Для неопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем осуществляется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам резвее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением всех работ на электрическом оборудовании нужно знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные полосы владеют завышенной угрозой для людей и домашнего имущества, потому, дабы обеспечить неопасную эксплуатацию электрического оборудования, их закрывают изоляцией различного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения британского слова «neutral» — нейтральный. Конкретно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от британского «Null» — нуль.

Обозначение по ГОСТ

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (либо зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими знаками РЕ. Не всегда на кабелях раскраска одной из жил создана для заземления – обычно она делается если в кабеле три, 5 либо больше жил.

Читать еще: Что такое фаза ноль и земля

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такового типа все еще нередко встречаются в старенькых зданиях, в каких электрификация проводилась по устаревшим нормам и до сего времени не обновлялась. Если кабель укладывался по правилам, то употреблялся синий цвет изоляции, а на кончики и места соединений надевались желто-зеленые кембрики. Хотя, можно повстречать и цвет провода заземления (зануления) с точностью до напротив – желто-зеленый с синими кончиками.

Защитное заземление является неотклонимым при прокладке линий в жилых и промышленных помещениях и регулируется эталонами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий обязан иметь как можно наименьшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено верно, то заземление будет надежным заступником жизни и здоровья человека в случае возникновения дефектов электролинии. Как результат – верная пометка кабелей для заземления имеет решающее значение, а зануление вообщем не должно применяться. Во всех новых домах проводка делается по новым правилам, а старенькые поставлены в очередь для ее замены.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, расцветка которого отлично выделяется на фоне других жил. Допускается внедрение провода с желтоватой изоляцией и зеленоватой полосой на ней, либо может быть зеленоватая изоляция с желтоватой полосой. Не разрешено применять никакой другой цвет провода земли, как не допускается использовать зелено-желтые жилы для монтажа цепей, на которых находится либо может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского места и в странах Евросоюза. Другие страны маркируют жилы другим образом, что можно созидать на аппаратуре ввезенного производства.

Читать еще: Индикатор напряжения однополюсный

Главные цвета для маркировки за рубежом:

  • нейтраль — белоснежный, сероватый либо черный;
  • защитное заземление — желтоватый либо зеленоватый.

Эталоны ряда государств допускают применять в качестве защитного заземления обнаженный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все железные части конструкции, у каких отсутствует надежный электрический контакт между собой.

Как обозначаются плюс и минус

Время от времени нужна прокладка цепи неизменного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в различных отраслях индустрии, строительства, народного хозяйства и т.д.

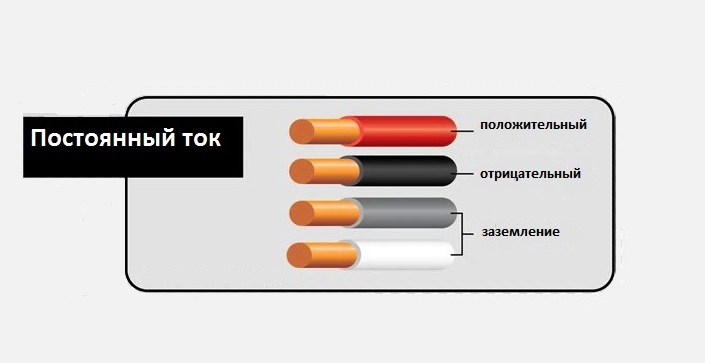

При разработке таких цепей применяют провод с 2 либо 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — сероватый либо белоснежный.

При разработке цепи неизменного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Нулевые проводники

Эти электропровода разделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земельные) проводники.
  • нулевые проводники, совмещающие внутри себя защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети либо нулевой рабочий проводник в схемах электрических цепей обозначают латинской буковкой «N». Нулевые проводники кабелей имеют следующую расцветку:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что означает L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтоватого и зеленоватого цвета.

3-я категория нулевых проводников (REN-провода), которые совмещают внутри себя рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода покрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Читать еще: Медь и алюминий

Маркирование проводов для электросетей 3-фазного и неизменного тока

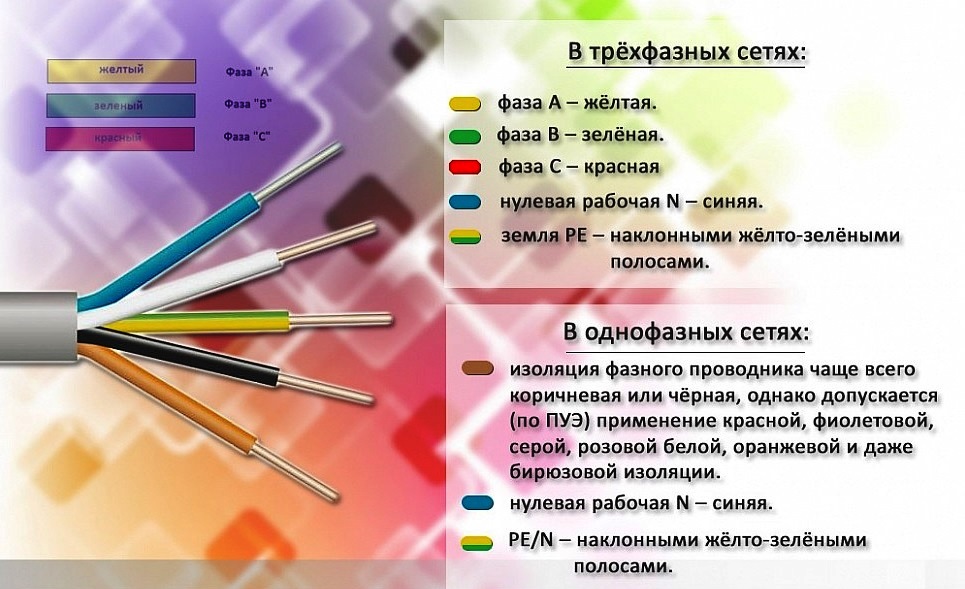

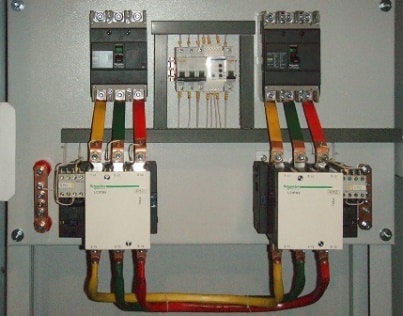

В 3-фазных сетях переменного тока входящие проводники и шины высокого напряжения имеют следующую расцветку:

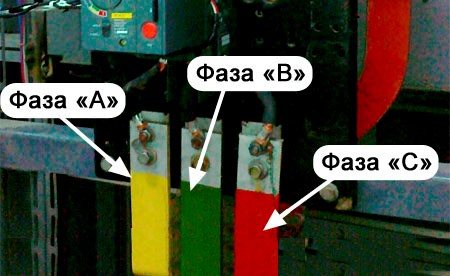

Желтоватая – для А-фазы,

Зеленоватая – для В-фазы,

Что касается энергосетей неизменного тока, то они характеризуются наличием всего только 2-ух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий либо голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципно отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи неизменного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.

Доверяй, но инспектируй

Невзирая на ГОСТы и эталоны, цветовая маркировка не всегда может соответствовать назначению определенного кабеля. А поэтому лучше проверить корректность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Устройство укажет на фазный провод и, соответственно, на нулевой.

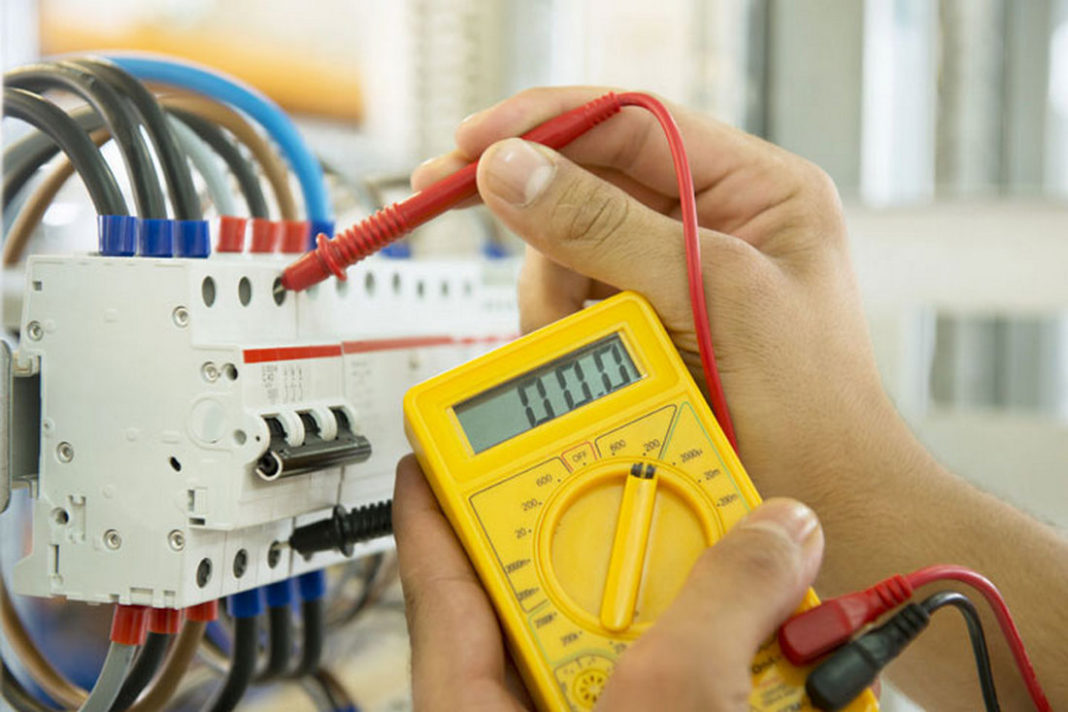

Перед подключением корректность маркировки лучше проверить особым оборудованием

Вообщем, трехжильный кабель в электрике применяется нередко. А поэтому принципиально научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Раскраска проводов по фазам должна соблюдаться обязательно. Вместе должны быть соединены только проводники 1-го цвета. По другому проблем не избежать. Может сломаться техника. Мастера может стукнуть током. Некорректно присоединенная проводка может стать предпосылкой пожара. Для того дабы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрического оборудования (этом могут быть разные осветительные приборы, вентиляция, электроплитка и т.п.) можно увидеть, что коммутационные клеммы обозначены знаками L, N, PE. Особенное значение тут имеет маркировка L и N. Не считая обозначения проводов в электрике по буковкам, их помещают в изоляцию различного цвета.

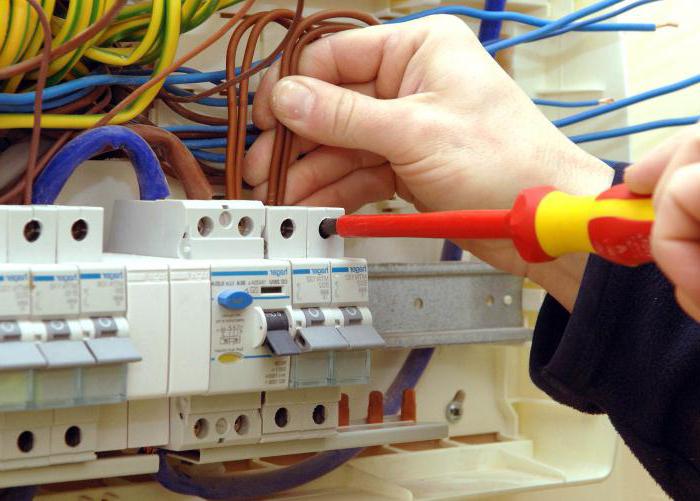

обозначение фазы и нуля в электрике

Это существенно упрощает функцию определения, где находится фаза, земля либо нулевой провод. Дабы устанавливаемый устройство сумел работать в обычном режиме, любой из этих проводов должен быть подключен на подобающую клемму.

Обозначение проводов в электрике по буковкам

Электрические коммуникации в бытовой и промышленной сфере организовываются средством изолированных кабелей, снутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

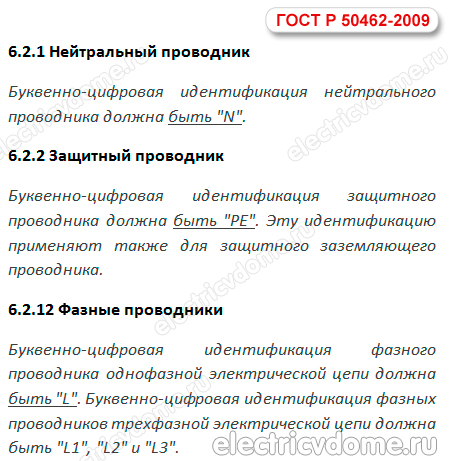

Нанесение данной маркировки регулирует особый ГОСТ Р 50462: это относится к тем электроустановкам, где применяется напряжение до 1000 В.

как обозначаются L, N и PE по ГОСТ-50462

Обычно, они оснащаются глухозаземленной нейтралью. Часто электрооборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа нужно отлично разбираться в цветовых и буквенных указаниях.

Обозначение фазы — L

Сеть переменного тока содержит в себе провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корешки, и переводится как «линия» либо «активный провод». Фазные жилы несут особую опасность для здоровья человека и имущества. Для неопасной эксплуатации их покрывают надежной изоляцией.

Внедрение обнаженных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже погибель.
  2. 2. Появление пожаров.
  3. 3. Порча оборудования.

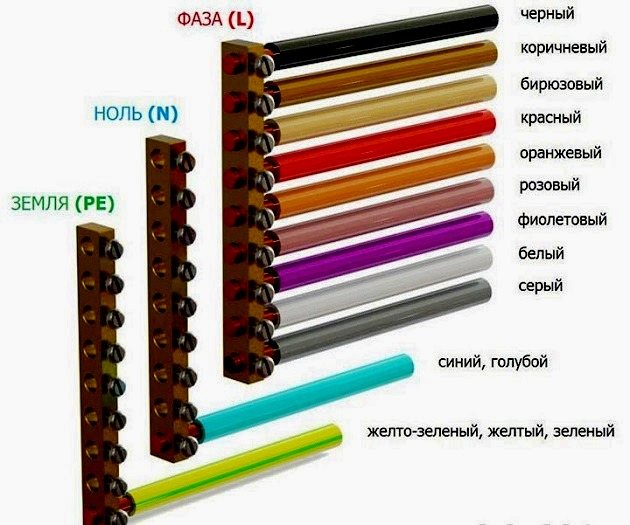

При обозначении проводов в электрике фазные жилы маркируются буковкой «L». Это сокращение британского термина « Line », либо « линия » (другое название фазных проводов).

обозначение l и n в электрике

Есть и другие версии происхождения этой маркировки. Некоторые спецы считают, что прототипом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Схожая маркировка применяется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. Например, в трехфазных сетях любая из линий маркируется к тому же соответственной цифрой (L1, L2 и L3).

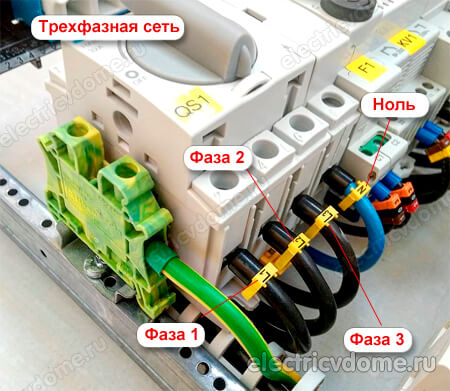

буквенное обозначение в электрике

Действующие российские нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую либо черную изоляцию. Хотя на практике фазные провода могут быть белоснежными, розовыми, сероватыми и т.п. В таком случае все находится в зависимости от производителя и изолирующего материала.

Обозначение нуля — N

Для маркировки нейтральной либо нулевой рабочей жилы сети применяют буковку «N» . Это сокращение термина neutral (в переводе – нейтральный). Так в мире принято именовать нулевой проводник. У нас в стране в главном применяют слово «Ноль».

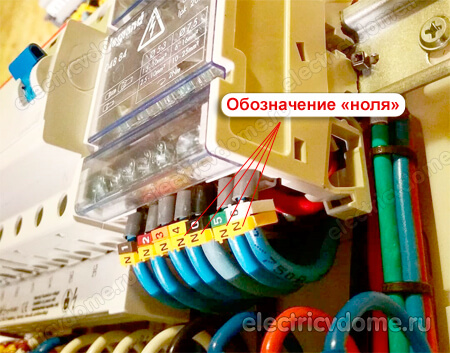

как обозначается нуль в электрике

Вероятнее всего, за базу тут взято слово Null. Буковка «N» в схеме показывает на контакты либо клеммы, созданной для коммутации нулевой жилы. Схожее обозначение принято и для однофазовых, и для трехфазных схем. В качестве цветового обозначения нулевого провода используют голубую либо бело-синюю (бело-голубую) изоляцию.

Обозначение заземления — PE

Не считая обозначения фазы и нуля, в электрике также применяется особое буквенное указание PE (Protective Earthing) для провода заземления. Обычно, они всегда входят в состав кабеля, вместе с нулевыми и фазными жилами. Схожим образом маркируются также контакты и зажимы, созданные для коммутации с заземляющим нулевым проводом.

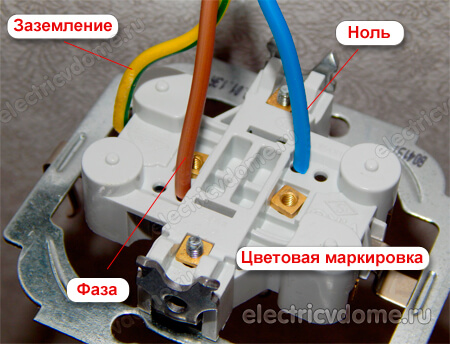

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают лишь на заземляющие провода. Для обозначения фазы и нуля в электрике желтоватый и зеленоватый цвет никогда не применяется.

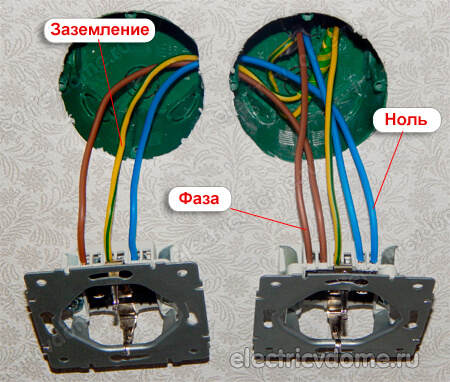

обозначение проводов по цвету в электрике

Как указывает практика, при организации электрических сетей в зданиях жилого сектора время от времени допускаются нарушения принятых нормативов применения цвета изоляции и соответственной буквенно-цифровой маркировки. В таком случае не всегда довольно владеть умением расшифровывать обозначения L, N либо РЕ.

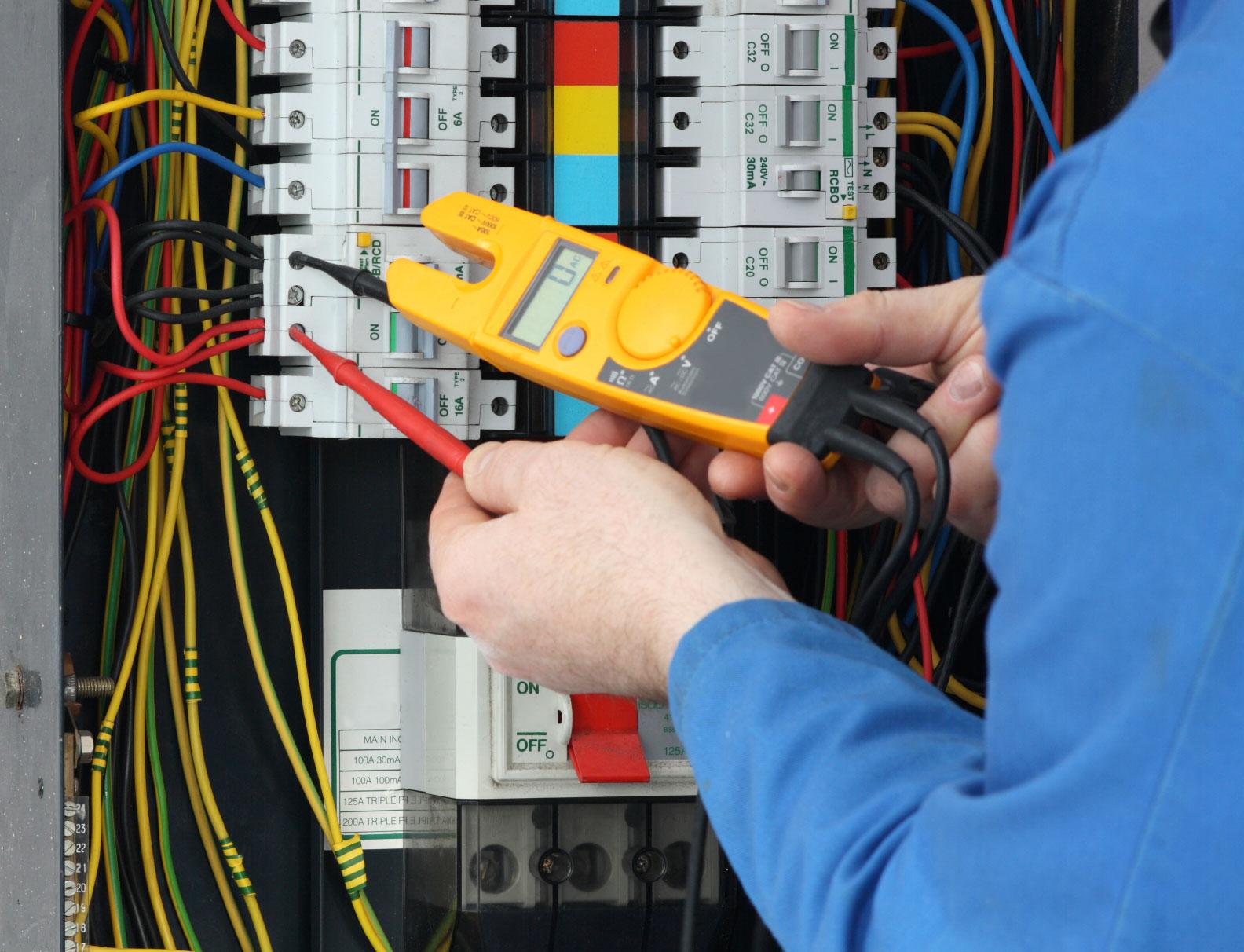

цветовое обозначение проводов

Дабы подключение электрического оборудования было вправду неопасным, нужно инспектировать соответствие маркировки реальному положению вещей. Для этого применяют особые приборы (тестеры) либо подручные приспособления. При отсутствии опыта схожих работ для своей безопасности лучше пригласить опытнейшего электрика с подходящим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, дабы электрические сети были неопасными и комфортными в использовании. Для этого применяется особая буквенная маркировка (l и n) и изоляция соответственного цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким макаром обозначены заземляющие провода.

Читайте по теме:  Осветительные приборы для ванных комнат стенные

буквенное обозначение L и N на схеме

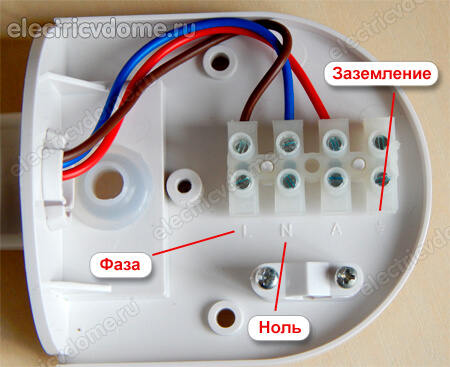

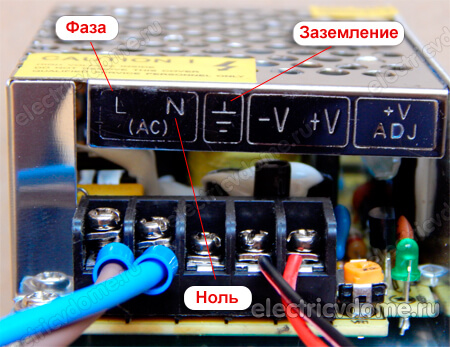

Не считая того, эти же буквенные обозначения используются на соединительных контактах и клеммах. Все, что будет нужно выполнить во время установки электроприбора – подвести любой из проводов на клемму. Для перестраховки любой из проводов лучше проверить тестером.

обозначение земли в электрике

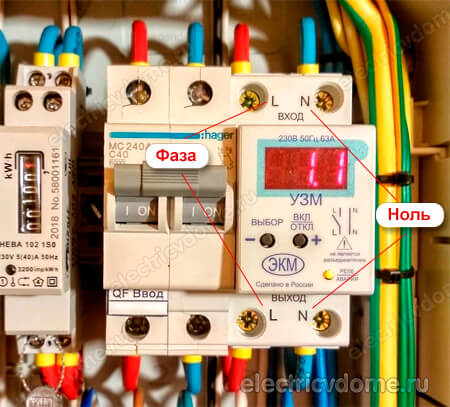

На рисунке ниже неплохой пример как обозначаются L и N в электрике на оборудовании. А именно на рисунке промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Обозначения фазы и нуля в электрике

Для сотворения электрических сетей — независимо от того, бытовые они либо промышленные — применяются изолированные кабели, снутри которых находится несколько токопроводящих жил.

Они все различного цвета, который соответствует предназначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить установка и ремонт электросетей.

Маркировка

Маркировка проводов при помощи букв

Существует интернациональная аббревиатура, которая применяется в хоть какой стране мира. Фазный провод обозначают буковкой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, таковой буковкой отмечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и непременно покрыты цветной изоляцией.

Читайте также: Анодируем алюминий в домашних критериях

При неосмотрительном прикосновении к таким обнаженным жилам можно получить ожог, травму, а при их замыкании — повреждение либо возгорание оборудования.

Обозначение N

Буковкой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще именуют нулевой провод, либо просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от британского словосочетания protective earthing.

Его использование позволяет защитить персонал предприятия либо юзеров электросетей от удара током при неисправном электрическом оборудовании.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются композиции желтоватого и зеленоватого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан дальше на изображении.

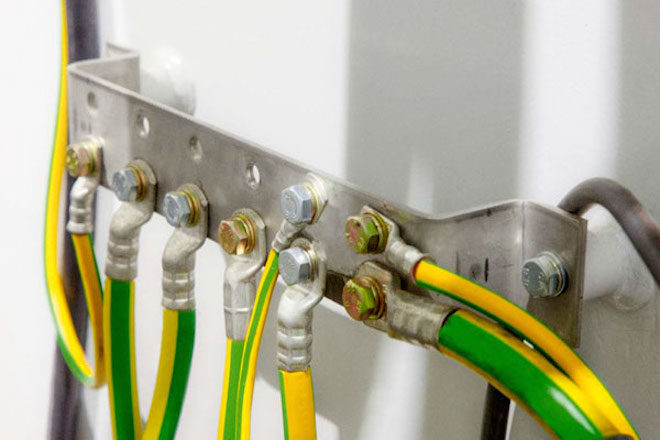

Желто-зеленая раскраска заземлителя

Но время от времени можно повстречать или на сто процентов желтоватый, или светло-зеленый цвет изоляции заземлителей. При всем этом на изоляции могут быть нанесены буковкы РЕ. В некоторых марках проводов их желтоватый с зеленоватым окрас по всей длине поблизости концов с клеммами смешивается с оплеткой синего цвета. Это означает то, что нейтраль и заземление в этом проводнике совмещаются.

Для того дабы при монтаже и также после него отлично различать заземление и зануление, для изоляции проводников используются различные цвета. Зануление осуществляется проводами и жилами синего цвета светлых цветов, подключаемыми к шине, обозначенной буковкой N. Все другие проводники с изоляцией того же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если применяются розетки с клеммой, обозначенной буковкой N, и при всем этом в наличии нулевая шина, между ними непременно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Особенности цветовой разметки вручную

Время от времени при прокладке электрических сетей используют проводники одинакового цвета. В проводке, которую делали издавна, цвет жил нередко не соответствует имеющимся эталонам. В таких ситуациях проводится ручная разметка.

Дабы при ремонте и обслуживании электроцепей не появлялось заморочек, для маркировки фаз электрики используют особые наборы.

Имеющиеся правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка осуществляется на концах проводников либо там, где они соединяются.

Ручная цветовая разметка

Разметка двужильного провода

Дабы отыскать фазу на присоединенном двухжильном проводе, пользуются индикатором. Когда его нажимало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

В протяжении всей длины разметку не наносят, довольно выполнить ее исключительно в местах соединений.

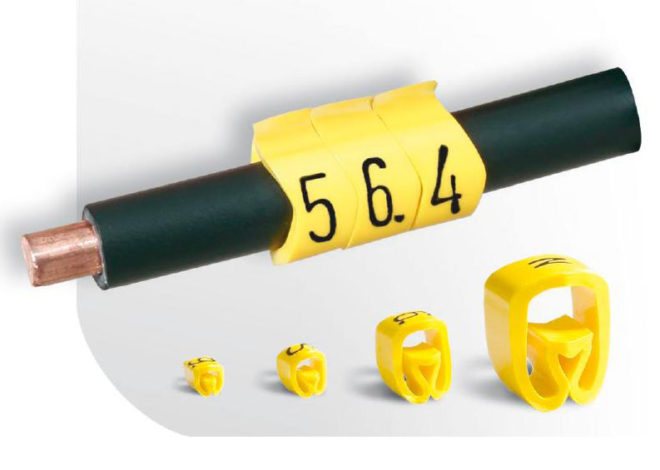

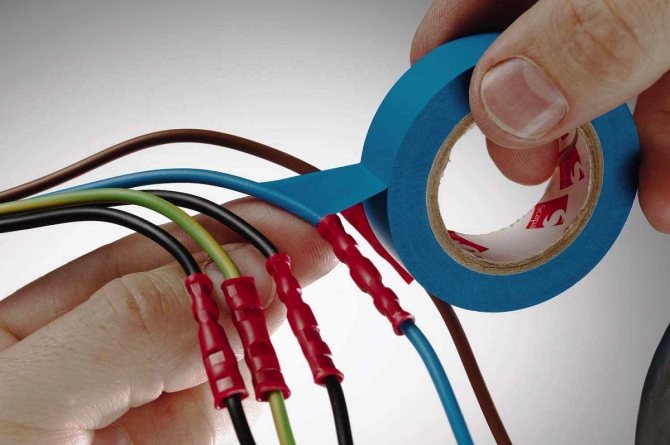

Маркировку делают термоусадочными трубками либо применяют изоленту соответственного цвета. В однофазовых сетях фаза нередко имеет красный цвет (главное, дабы она не была синей, желтоватой либо зеленоватой).

Цветовое и буквенное обозначение

До монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и непременно их придерживаться. Муниципальными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в карий либо черный цвет, PE-жилы в желто-зеленый. Для N-провода используют стандартный цвет — сине-голубой или синее основание с белоснежной полосой.

Читайте также: Алебастр — описание, свойства, сфера использования консистенции

Цветовое обозначение

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться шириной, 1-ая тоньше, в особенности в кабелях, применяемых для питания переносного электрического оборудования. Спецы советуют использовать однообразный цвет жил, когда необходимо выполнить ответвление одной фазы от 3-фазной. Производители могут использовать различную цветную маркировку жил для фазной коммутации по схеме, при всем этом существует запрет на смежные цвета синему, зеленоватому и желтоватому.

Для вас это будет любопытно Обзор действенных методов и видов заземления нейтрали

Обозначение фаза-ноль

Обозначение фазы и нуля на британском было принято эталонами ЕС и находится на всех европейских электроприёмниках. В 2004 году были внесены конфигурации в цветовую идентификации проводников как часть поправки эталонов ЕС No 2: 2004 к BS 7671: 2001. В однофазовых установках применяются классические цвета красного и темного для фазы, а нейтральные проводники заменяются цветами кофейного и синего (Правило 514-03-01). Защитные проводники остаются зеленоватыми и желтоватыми.

Принципиально! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в согласовании с Поправкой No 2: 2004 либо Поправкой No 1: 2002, другими словами, они могут применять гармонизированные цвета либо старенькые цвета, но не оба.

Как обозначаются плюс и минус

Время от времени нужна прокладка цепи неизменного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в различных отраслях индустрии, строительства, народного хозяйства и т.д.

При разработке таких цепей применяют провод с 2 либо 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — сероватый либо белоснежный.

При разработке цепи неизменного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Как обозначается фаза в электричестве

Определение 1
Фазой в народе именуют провод с электрическим током.

Если вы имеете дело с проводом, в каком только одна жила — фаза, другими словами токопроводящая, то на схеме для обозначения фазы будет употребляться латинская буковка $L$.

В случае же если для вас приходится иметь дело со всеми 3-мя фазами (к примеру, если для вас по некий причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться знаками $L1$, $L2$, $L3$ соответственно.

Читайте также: Что такое тигли и для каких целей они нужны?

Готовые работы на аналогичную тему

  • Курсовая работа Буквенное обозначение фазы и нуля в электрике 480 руб.
  • Реферат Буквенное обозначение фазы и нуля в электрике 270 руб.
  • Контрольная работа Буквенное обозначение фазы и нуля в электрике 190 руб.

Получить выполненную работу либо консультацию спеца по вашему учебному проекту Выяснить цена

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников может быть внедрение букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для Рф более предпочтительными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Трёхфазная цепь с 3-мя проводами именуется трёхпроводной, тогда как трёхфазная цепь с 4-мя проводами, один из которых нулевой, а другие — фазовые, именуется четырёхпроводной.

Обозначения фазы и нуля в электрике

Монтажные работы нередко приводят к возникновению огромного числа проводов. Как в процессе работ, так и после их окончания всегда возникает потребность в идентификации предназначения проводников. Каждое соединение употребляет зависимо от собственной спецификации или два, или три проводника. Более обычным методом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Дальше в статье мы поведаем о том,

  • как обозначается фаза и ноль методом присвоения им определенных цветов;
  • что обозначают буковкы L, N, PE в электрике по-английски и какое соответствие их русским определениям,

Как без помощи других обозначить провода цветом

Бывают случаи, когда провода имеют необычный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно без помощи других выполнить цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть особая термоусадочная трубка, ее время от времени именуют кембриком. После чего не забываем непременно записать ваши обозначения, дабы в предстоящем не появилось неурядицы.

Видео. Как смотрится распределительная коробка в жилом помещении. Как поменялась цветовая маркировка проводов со времен СССР

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, может быть, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, нужный для того дабы выполнить электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буковкой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то таковой проводник будет обозначаться знаками $PEN$.

Нужна консультация по учебной работе? Задай вопрос педагогу и получи ответ через 15 минут! Задать вопрос

Обозначение нулевого провода буковкой $N$ вышло от британского neutral, что переводится как “нейтральный”.

Сейчас, наверняка, для вас стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обыкновенной жилой квартиры электрическим током с данными обозначениями:

Обозначение фазы и нуля на схеме

Набросок 1. Обозначение фазы и нуля на схеме

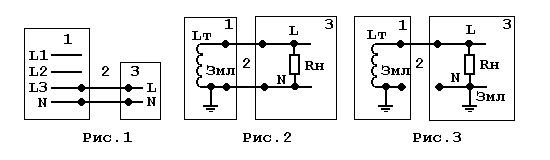

На рис. 1 представлена упрощённая схема проведения 1-го фазного провода в квартиру от трёхфазного источника тока совместно с нулевым проводом, для которого применено обозначение $N$. Буковка же $L$ применяется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено воплощение заземления конкретно у источника тока, а знаками $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру конкретно от источника тока. При всем этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено знаками $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с воплощением заземления в квартире. Этот вариант является неверным.

Нулевой провод нужно проводить конкретно от источника тока, по другому электрический контур будет незамкнутым.

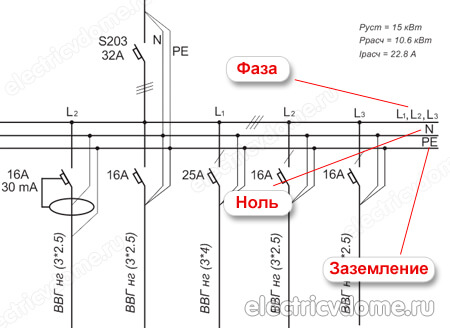

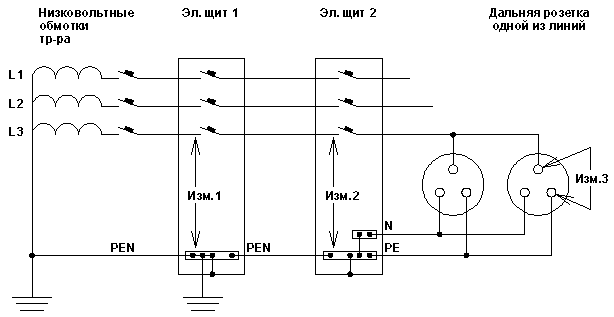

Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

Набросок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и применяемые для них буковкы

Читайте также: Дом своими руками

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буковкой $N$, фазовые напряжения — знаками $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — знаками $PEN$, а заземление на розетке, проведённое от трансформатора – знаками $PE$.

Как видно из рисунка, дабы измерить фазное напряжение на любом участке сети, нужно подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено при помощи специального знака, о котором мы поведаем для вас чуток ниже.
