Высота расположения розеток на кухне

В кухне нередко повышено содержание водяных паров и часто изменяется температура. В помещении находится техника, отличающаяся высочайшей мощностью. Розетки на кухне должны располагаться так, дабы обеспечить безопасность эксплуатации и предупредить попадание воды.

Выбор розеток с учетом силовой нагрузки электроприборов

До того как продумывать размещение розеток на кухне, необходимо обусловиться с тем, какие приборы ставить в помещении. Они различаются по мощности: например, у некоторых электроплит она может доходить до 15 киловатт. Время от времени, кроме обычных кухонных устройств, в помещении ставят телек либо кондюк. Их тоже необходимо учесть при подсчете.

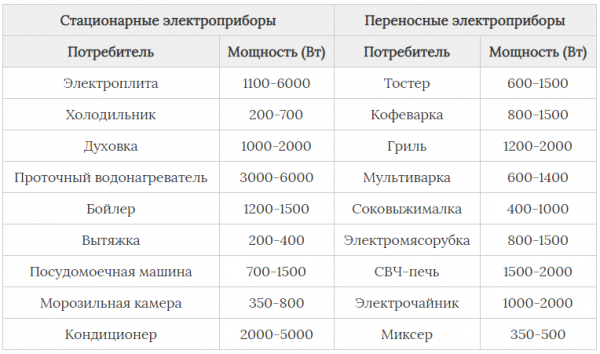

Определившись с списком техники, необходимо узнать, какую силовую нагрузку она делает в сумме. Это можно выполнить, сложив потребляемые мощности всех устройств. Для техники, у которой они высоки, будет нужно получать розетки, способные выдерживать настолько огромную нагрузку. Обычно суммарная мощность устройств не превосходит 7 киловатт. Если это не так, стоит пошевелить мозгами о вводе сети 380 В и организации нагрузки, распределенной по фазам.

Кроме мощности, которую может выдерживать розетка, при подборе необходимо уделять свое внимание на степень защиты. Изделия должны быть адаптированы для монтажа во мокроватых помещениях. Если в доме есть малыши, необходимо оборудовать розетки защитными заглушками.

Сами выбирали и распределяли розетки на кухне?
Нанимали профессионалов
Совместно с мастером
Проголосовало: 120

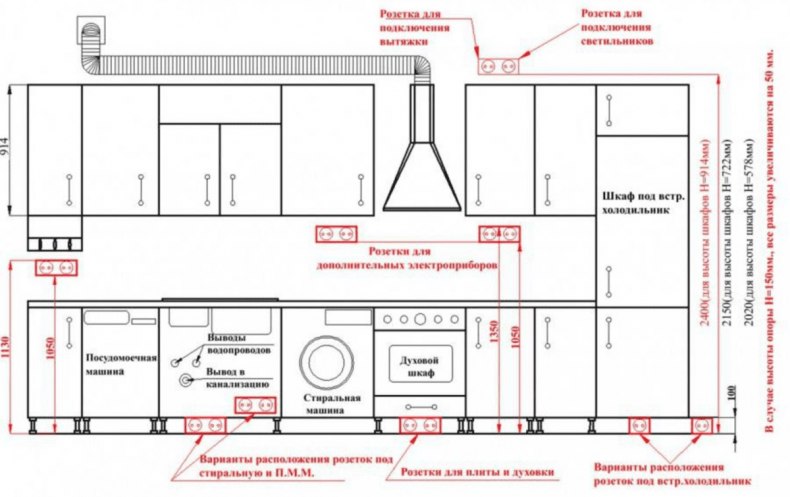

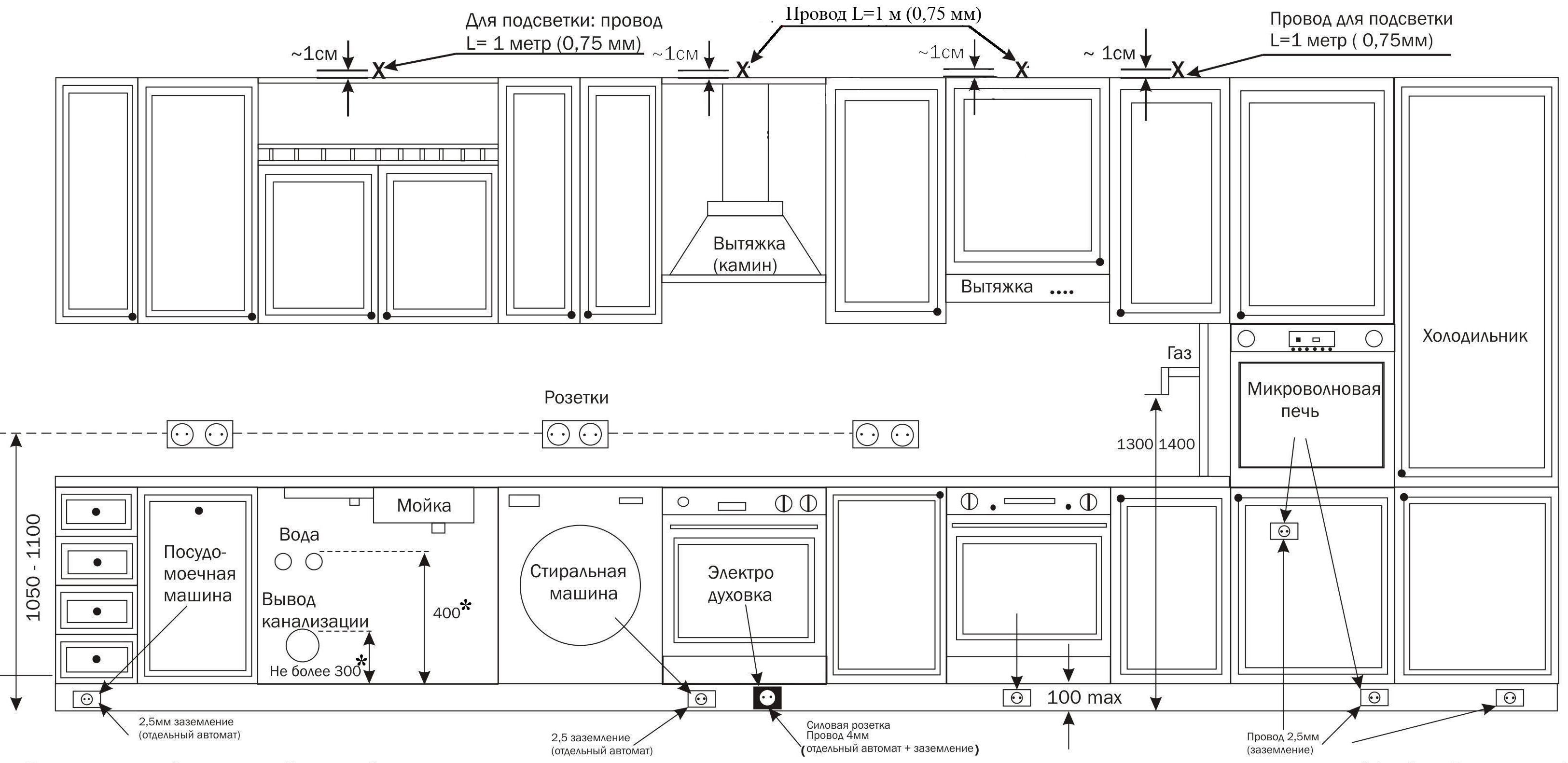

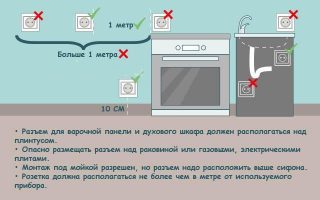

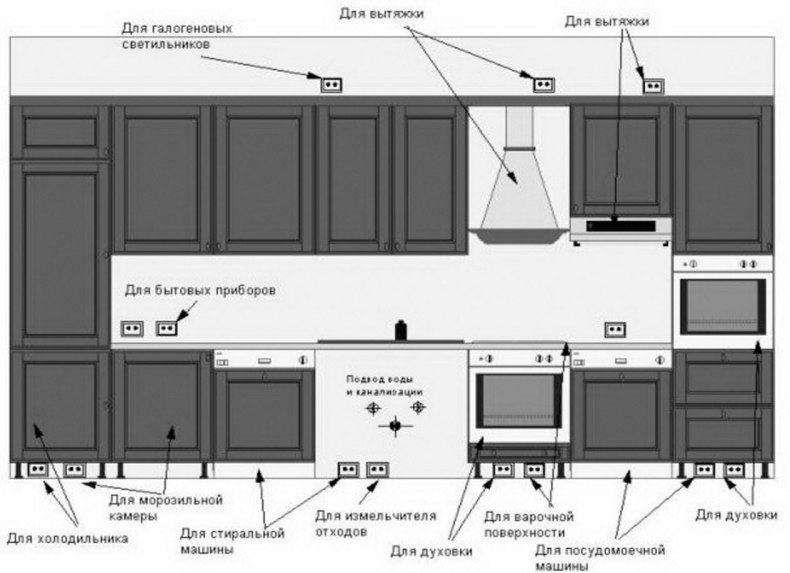

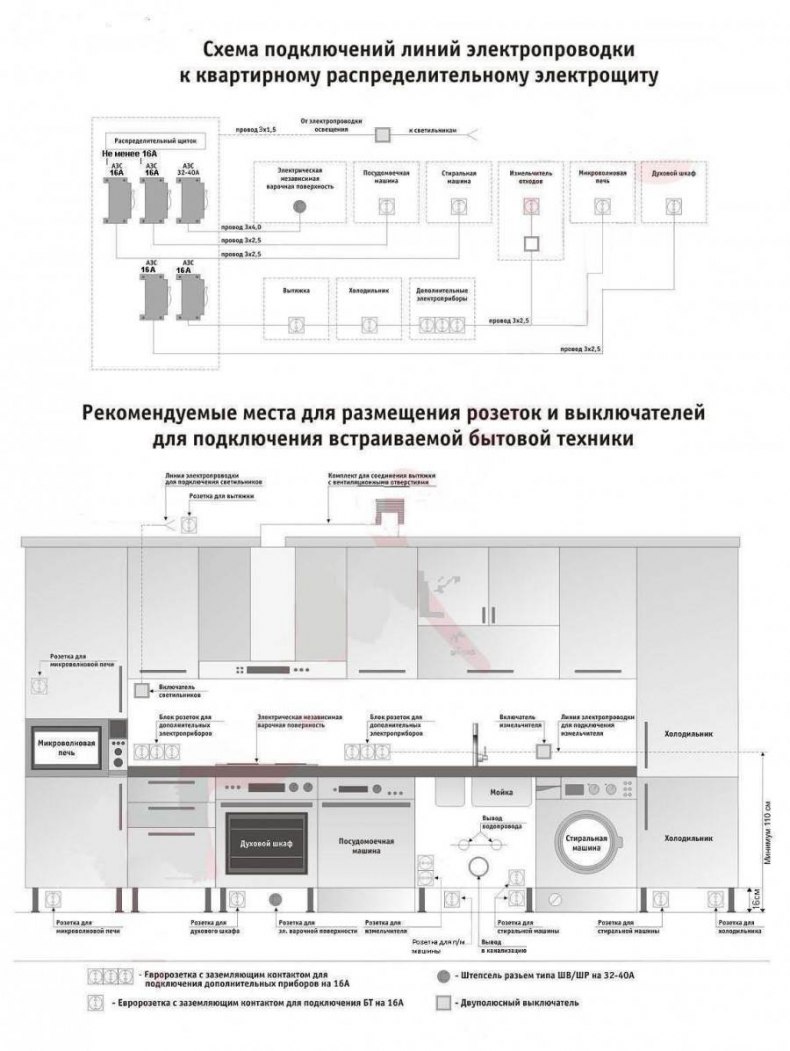

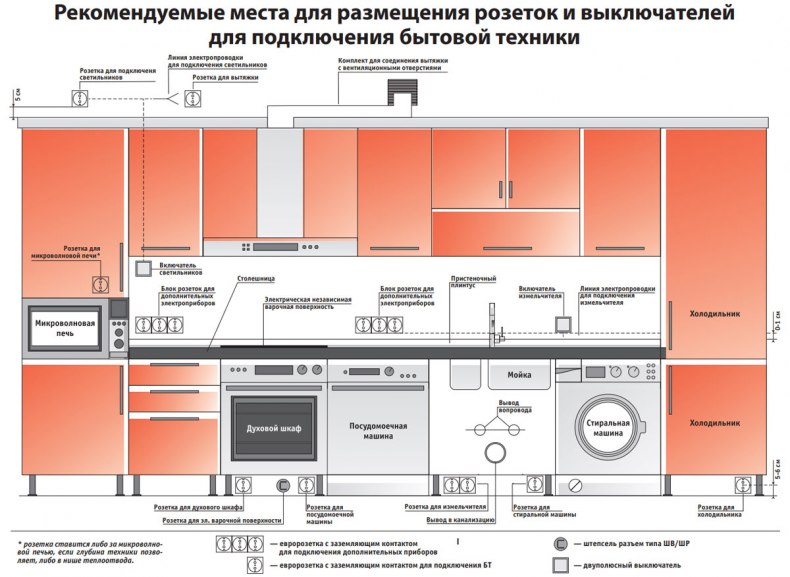

Схема и правила размещения розеток

Перед монтажными работами следует приготовить схему, на которой отображено размещение розеток. Размещение лучше обмыслить уже после покупки и установки гарнитура, ведь проект находится в зависимости от его конфигурации (угловой, стена и т.д.) и от расстояний между различными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

  • Для каждого устройства приобретается свой автомат в щитке, по другому увеличивается возможность выхода из строя из-за подскочившего напряжения.
  • Высота розеток над полом должна быть минимум 30 см. Меньшее расстояние вниз от потолка – 20 см.
  • Нельзя помещать гнезда прямо около раковины. Малая дистанция от крана – 0,3 м во все стороны.

Размер розетки подбирают, ориентируясь на нормы дистанции. Если кухня тесноватая, можно применять двойные конструкции с парой гнезд. Сделать лучше сочетаемость с интерьером можно, приобретя затратные панели, окрашенные в цвет гарнитура.

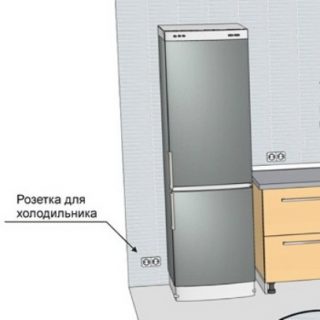

Для холодильника

Розетки на кухне для встраиваемой техники (например, микроволновки) устанавливают так, дабы обеспечить удобство монтажа каркаса и самого устройства. Это распространяется и на встраиваемые холодильники. За задней стеной гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в примыкающем шкафу. Высота расположения при всем этом составляет 30-70 см.

Если холодильник стоит раздельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее либо левее. Тогда она будет доступнее, если холодильник пригодится выключить, его не надо будет двигать. По мере надобности розетку оборудуют стабилизатором напряжения.

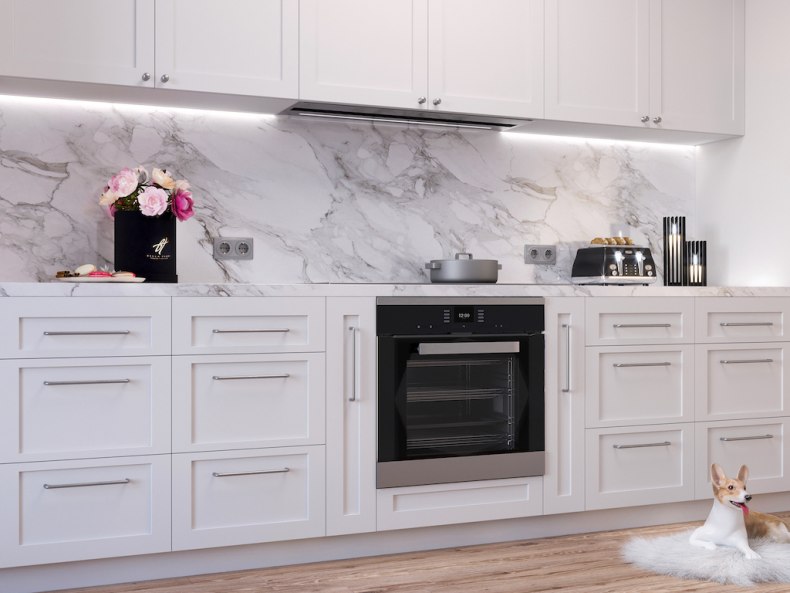

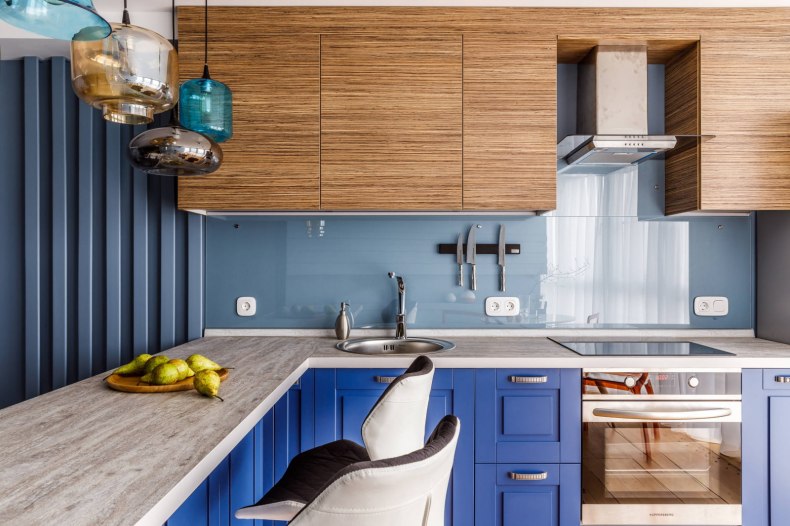

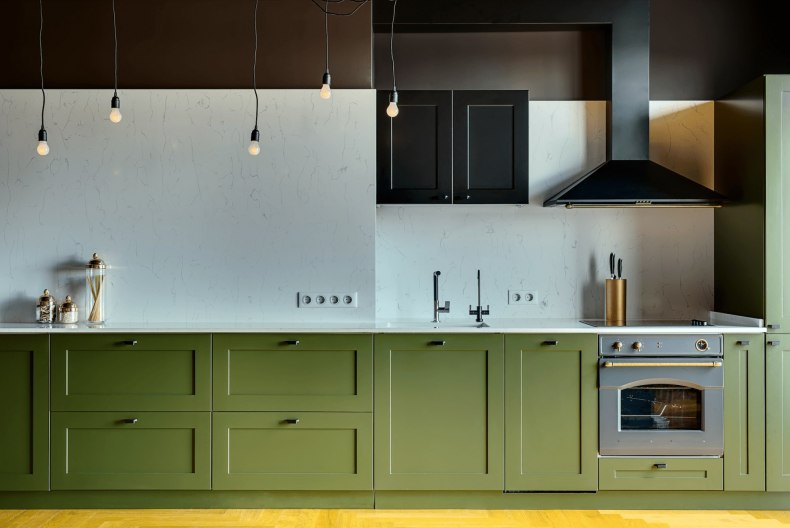

Для рабочей зоны над столешницей

Розетки на фартуке обычно используют под компактную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит необходимое количество гнезд.

Малая высота их размещения над уровнем столешницы – 15 см. Нередко в таких случаях гнезда располагают группами по 2-4 штуки в общей рамке. Они должны размещаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

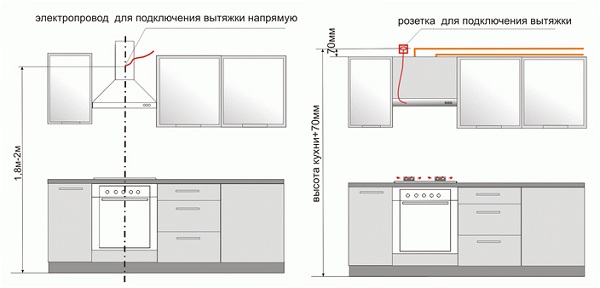

Для вытяжки

Над плитой монтировать розетку воспрещается. Если вытяжка интегрированная, можно поместить гнездо снутри шкафа. При всем этом расстояние до потолка должно быть более 0,3 м. В случае подвесной конструкции можно поменять розетку выводом и произвести подключение вытяжки впрямую. При всем этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду либо выводу).

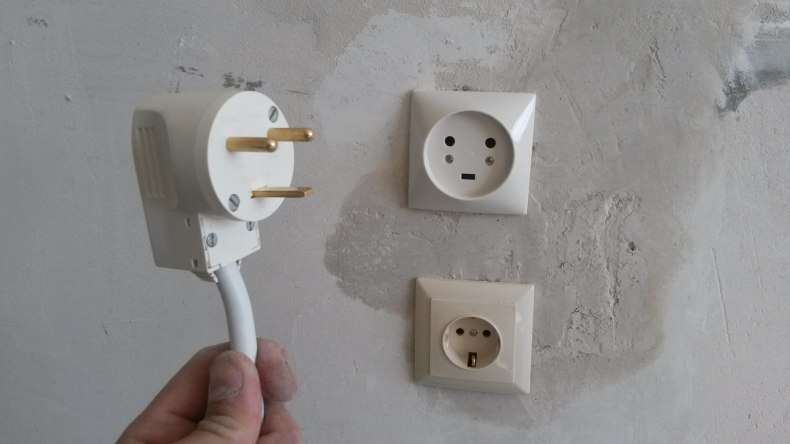

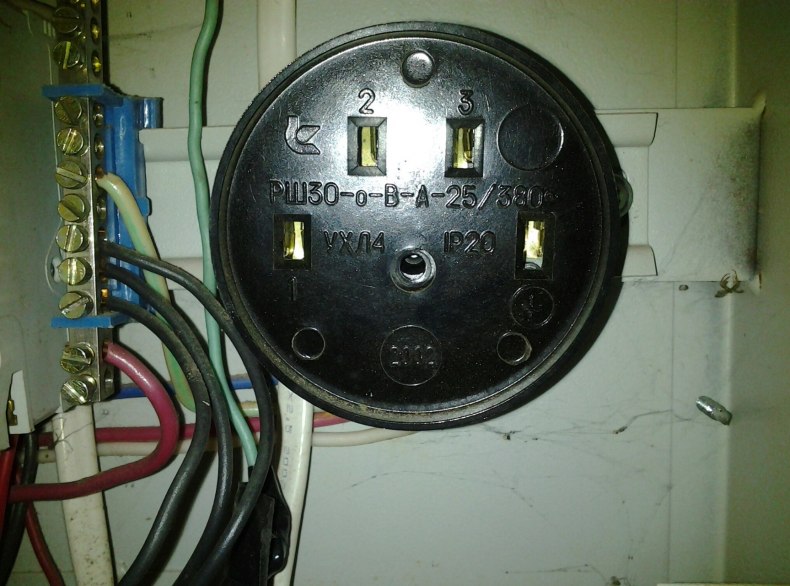

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна размещаться минимум в 0,3 м слева либо справа от панели либо плиты. Также принципиальна дистанция от гнезда до труб газопровода (малая – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в различные розетки. Они могут находиться в примыкающем шкафу либо в нижней части кухни более чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При всем этом высота размещения составляет 0,55-0,7 м от пола.

Монтировать розетку вслед за духовкой не стоит. Включенная вилка создаст неудобство при размещении устройства.

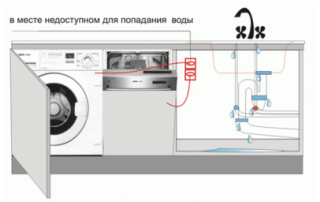

Для посудомоечной машины

Посудомойка нередко располагается около раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству. Принципиально установить его так, дабы на него не попадала влага при мытье рук, товаров и ежедневных делах. Также не следует монтировать его по соседству с водорозеткой. Все то же самое касается размещения гнезда для стиральной машины.

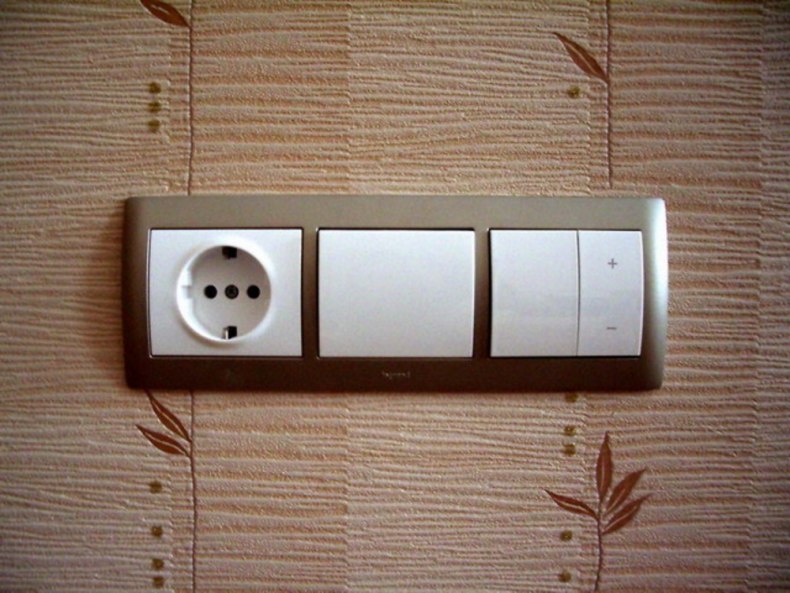

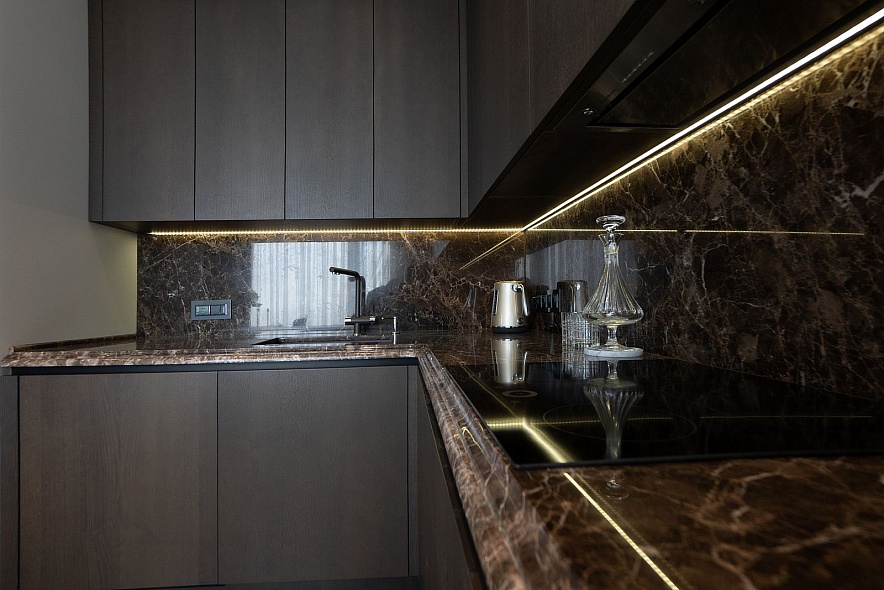

Для подсветки

Подсветка просит розеточного гнезда и выключателя. Установить его идеальнее всего на фартуке в группе, обслуживающей маленькие бытовые приборы. Также можно выполнить это снутри подвесного шкафчика.

Глас строительного гуру

Полное количество розеток находится в зависимости от числа устройств. Оно может быть каким угодно, главное, дабы общая мощность техники не превысила соответственный номинал у розеток и электрических сетей. Если жильцам пригодилась большая нагрузка, придется прокладывать отдельные проводники, надлежащие техтребованиям. Также необходимо знать, что перегрузка одиночной розетки способна привести к недлинному замыканию. Потому необходимо иметь группу отдельных линий для подсоединения.

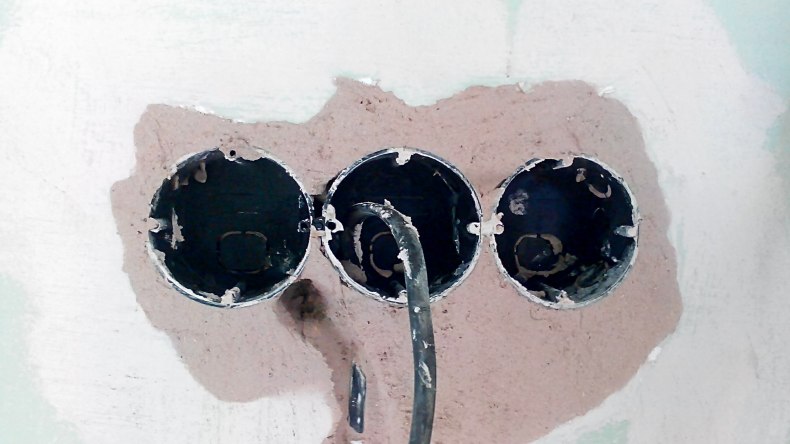

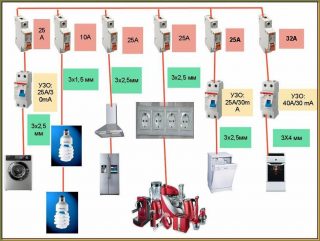

Проводка и защитная автоматика

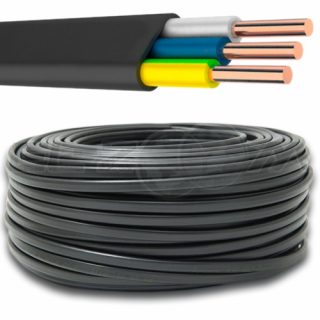

Установка проводки делают трехжильным кабелем с маркировкой «нг LS», указывающей на нераспространение возгорания и низкое выделение дыма. Малое сечение жил – 2,5 мм² (тогда как для освещения – 1,5 мм².). Лучше брать медный кабель – его жилы меньше греются при работе, потому он обеспечивает более высочайший уровень электробезопасности. К тому же, дюралевая проводка просит большего сечения жил.

Установка может быть открытым либо сокрытым. Во 2-м случае будет нужно штробление стенок для сотворения особых борозд.

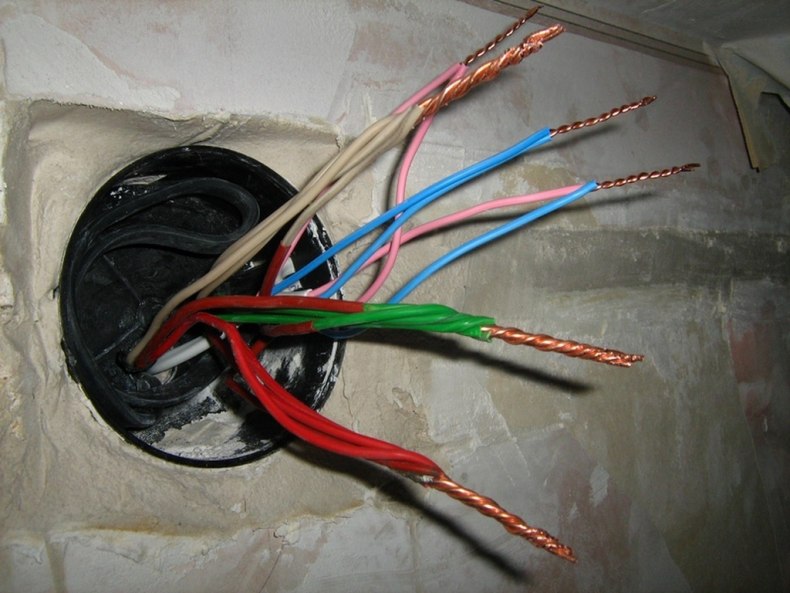

Для каждой группы нужна распределительная коробка. Для смешанных композиций ее нередко устанавливают над выключателем света (если их несколько, обычно, выбирается расположенный поближе к выходу). Коробку для розеточной группы располагают в комфортной точке, приблизительно идиентично удаленной от запитываемых мест. Не стоит помещать ее за мебелью и в других недоступных зонах.

В отношении автоматики действуют следующие правила:

  1. Из-за влажности воздуха и огромного числа конструкций с корпусом из металла в щитке перед автоматами необходимо установить УЗО ввода на электроток 30 мА.
  2. Розеточные группы, к которым подключают технику до 3,5 кВт, требуют автоматов на 16 А, для устройств до 5,5 кВт – на 25 А.
  3. Для варочной панели кабель и автоматику выбирают зависимо от мощности. К примеру, для агрегата до 3,5 кВт подойдет стандартный провод ВВГнг LS 3х2,5, тогда как для устройств на 7,2-8,8 кВт необходимы кабель с сечением 3х10 мм². и автомат на 40 А.

Не следует применять на кухне шнуры-удлинители. Они увеличивают нагрузку на проводку и ведут к недлинному замыканию, если на устройство попадет жидкость. В особенности небезопасно подключать средством удлинителя холодильник.

Глас строительного гуру

Частая ошибка – нарушение техники безопасности: размещение розеток очень близко к крану либо плите, внедрение кабелей с покоробленной изоляцией. Также небезопасно, когда при монтаже не рассчитывают нагрузку на сеть, в особенности при эксплуатации высокомощных устройств, на которую могут быть не рассчитаны провода. При работе с розетками и сетями нужно отключать электричество на вводном автомате. Гнезда, находящиеся около источников воды, обязаны иметь достаточную защиту.

Размещение розеток и выключателей на кухне: схемы, эталон высоты

Расположение розеток и выключателей на кухне: схемы, стандарт высоты

Современные кухни предугадывают наличие мест для встраиваемой техники и установку осветительных приборов местного освещения. Это просит разработки таковой схемы расположения розеток на кухне, которая сумеет обеспечить комфортную и неопасную эксплуатацию установленного оборудования.

Современный рост уровня жизни привел к тому, что в кухнях наших квартир и личных домов применяется огромное количество бытовых устройств. Не считая них к сети подключаются осветительные приборы, вентиляционная вытяжка, аудио и видео техника. При всем этом каждому потребителю нужна собственное место подключения к электросети через розетку либо выключатель.

Правильное размещение розеток, исходя из убеждений безопасности и комфортного использования, не является единственным условием. Их дизайн должен соответствовать интерьеру кухни в плане цвета и конструктивного выполнения. Количество контактов определяется по типу подключаемой домашней техники. Не считая того нужно обеспечить возможность отключения либо разъединения по мере надобности.

Platino mobili Lux 1

С чего начать

Для определения мест расположения розеток и выключателей нужно схематично сформировать комплектацию кухни. Просто на листе бумаги нарисовать, что и где будет установлено. Начните с мест установки мойки, варочной плиты и холодильника. Позже заполните место между ними другой домашней техникой и мебелью. Так вы сходу можете узреть примерные места расположения электрических разъемов и установки выключателей. Четкое размещение, соответственное нормам безопасности, делают позднее.

Из произнесенного можно прийти к выводу, что решение вопроса электрической проводки следует начинать с комплектации кухни. Обусловьте, что там будет стоять и станет ясно, где и какие розетки необходимо устанавливать. При всем этом учтите, что число разъемов над столешницей должно соответствовать количеству маленькой домашней техники. Не считая того для каждого осветительного прибора и вентиляционной вытяжки должен быть отдельный выключатель.

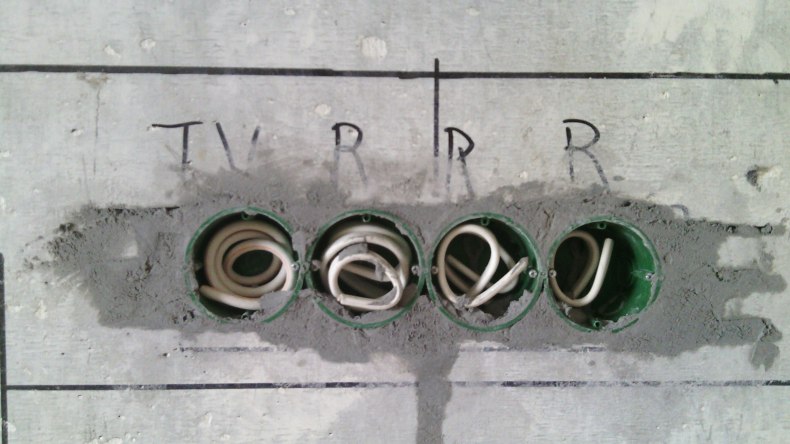

Подключение и проводка

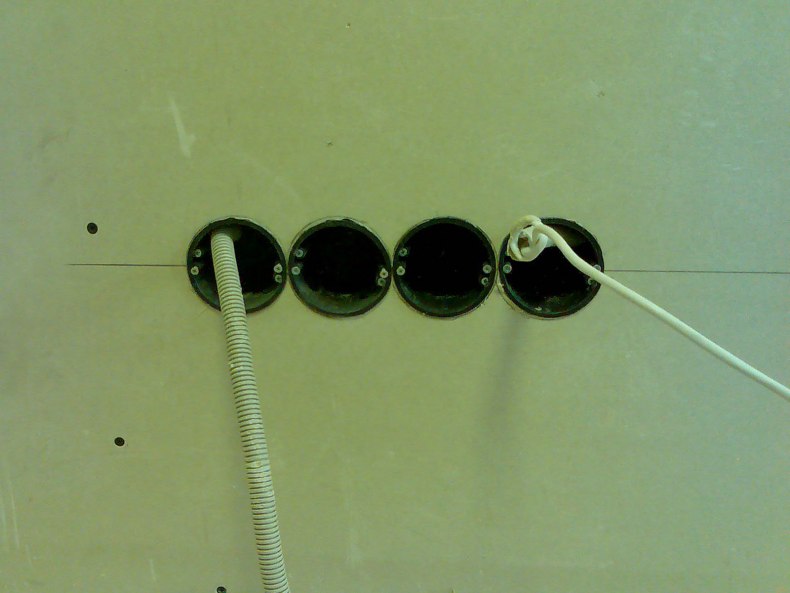

Вопрос монтажа розеток и выключателей неразрывно связан со сокрытой прокладкой проводов и кабелей. Для того дабы проводка работала без перегрева нужно произвести расчет нагрузок. Всю домашнюю технику мощностью более 2,5 кВт следует запитать по отдельному подводящему кабелю. Розетки для маленьких устройств на 500-800 Вт можно соединять воединыжды в группы с подключением к одной полосы. Все выключатели осветительных приборов и вытяжки можно присоединять к одному проводу. Потребляемая мощность всегда указана в документации либо на прикрепленной к устройству табличке.

При составлении схемы разместите устанавливаемые розетки в хотимых местах и укажите над ними очень потребляемую мощность. После чего соедините их в группы таким макаром, дабы нагрузки на полосы проводки были приблизительно одинаковыми. Нельзя допускать такового, когда розетка плиты, массивного духового шкафа, электрочайника и микроволновки были подключены к одной полосы. Высока возможность одновременной работы этих устройств, при которой возникнет значимая перегрузка.

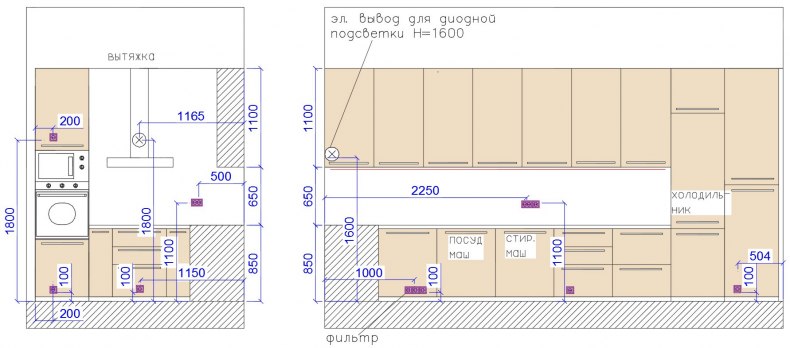

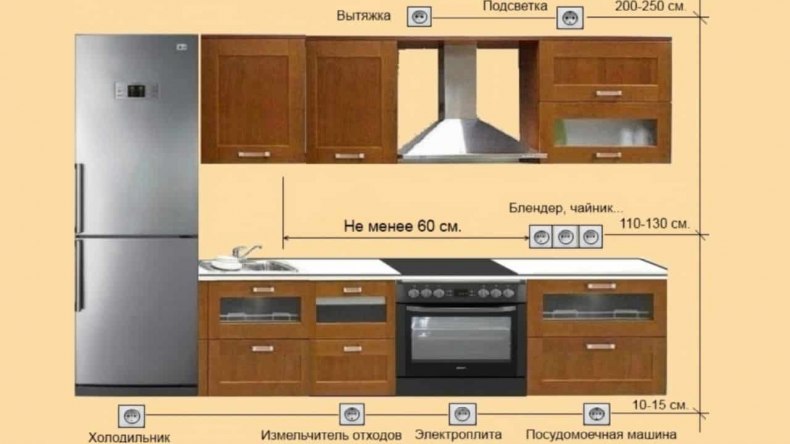

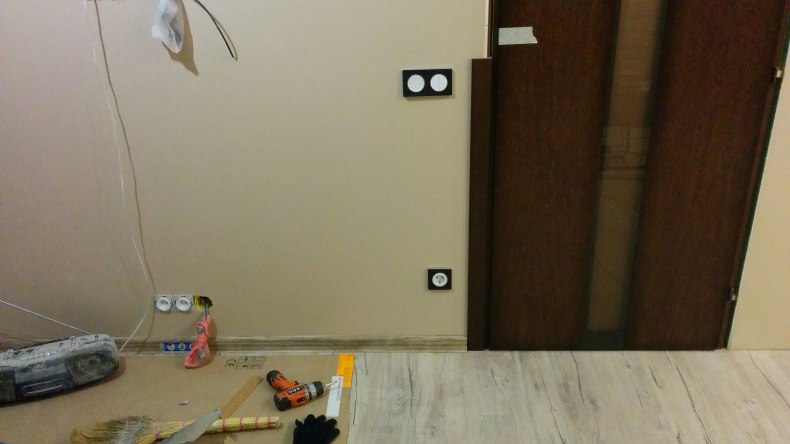

Высота расположения розеток

Определение уровня установки подключений находится в зависимости от типа домашней техники и необходимости постоянного доступа для разъединения контактов. Рекомендуемые монтажные высоты:

  • разъемы для большой домашней техники поднимают на 15-30 см от уровня пола;
  • розетки для нередко применяемых маленьких потребителей располагают на фартуке кухни, при расположении над столешницей на 10-15 см;
  • для подключений осветительных приборов, вытяжки и кондюка – 2 метра, но это не относится к выключателям, которые ставят в комфортном для использования месте.

При монтаже проводки и установке розеток непременно предусмотрите наличие заземления. В особенности в случае подключения домашней техники с железным корпусом.

Верная высота расположения розеток очень принципиальна для неопасной и комфортной эксплуатации розеток. Потому, если вы не убеждены в точности собственных решений, обратитесь за помощью к спецам. Специалист выполнит все нужные расчеты и воспримет более рациональные решения. Переделывать сокрытую проводку в случае ошибки обойдется намного дороже, чем стоят услуги такового рода.

Читайте по теме:  Устройство и принцип магнитного пускателя

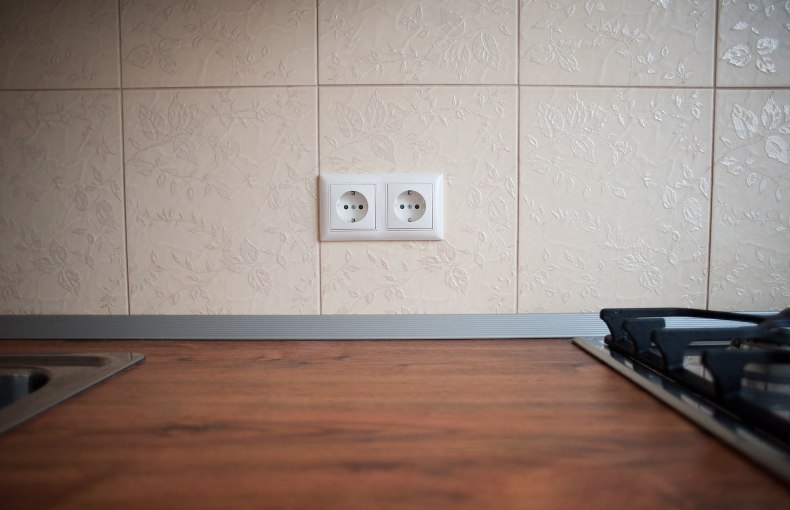

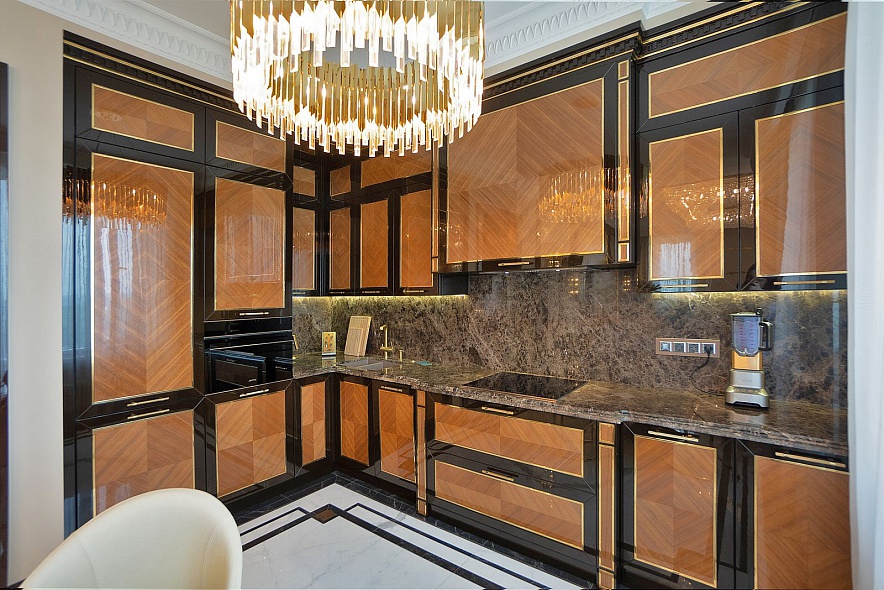

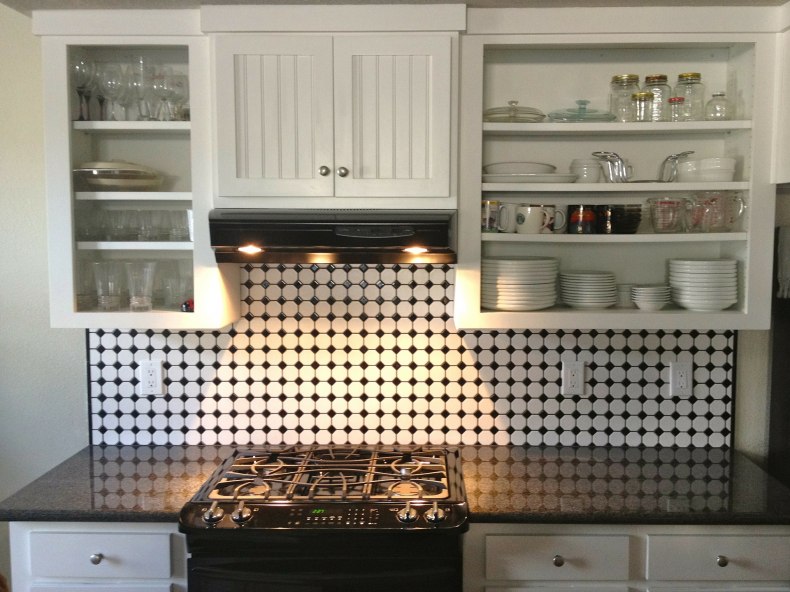

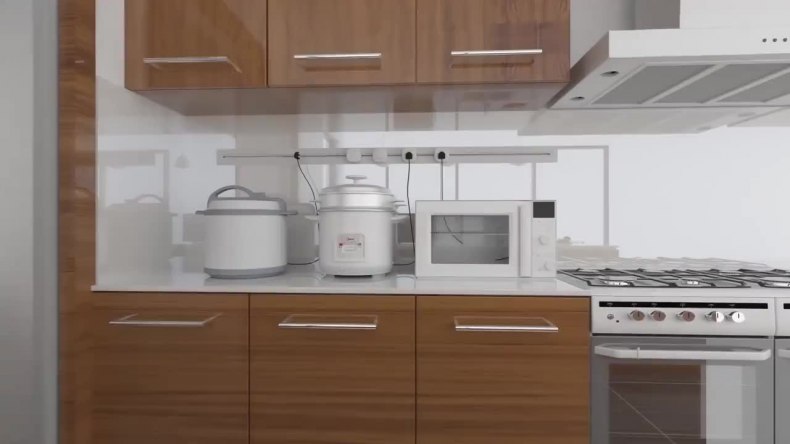

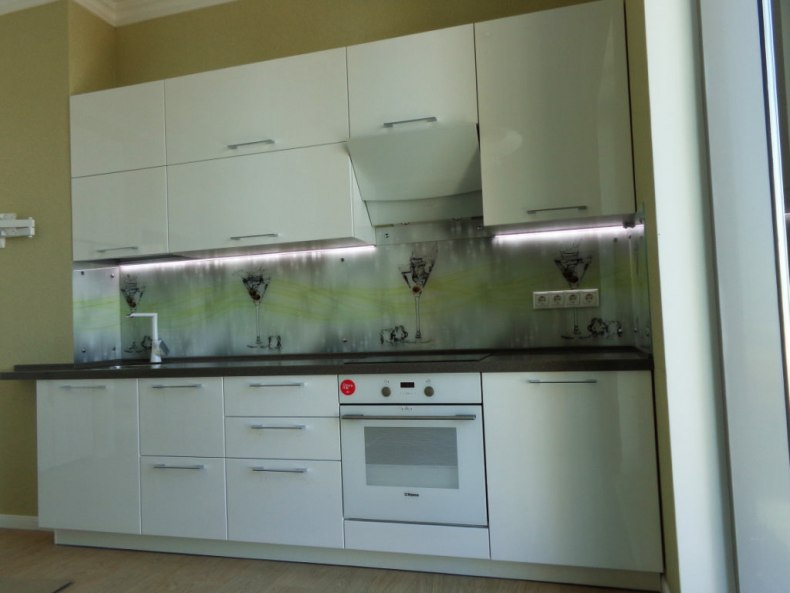

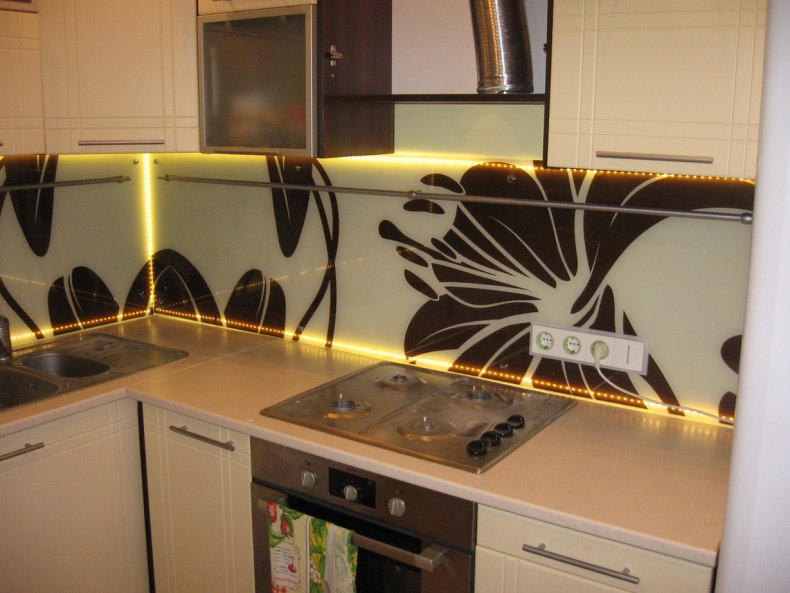

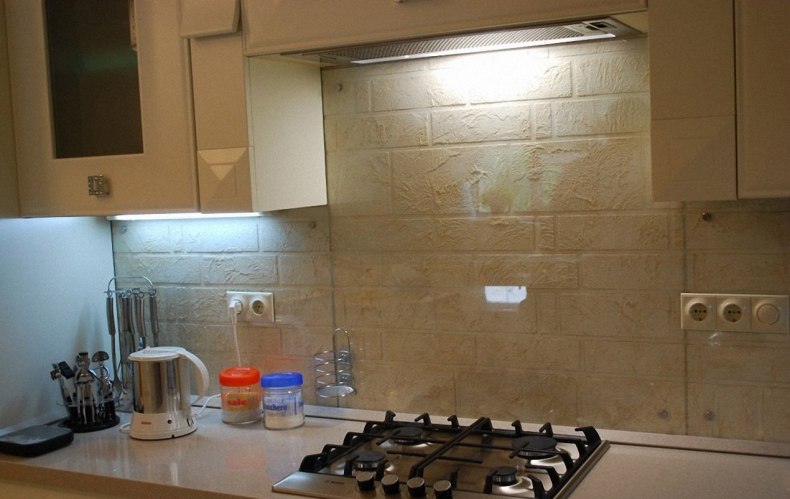

Розетки в рабочей зоне над столешницей

Часть стенки, расположенную между навесными шкафами и столешницей, именуют кухонным фартуком. Конкретно тут происходит большая часть операций по изготовлению еды с внедрением маленьких электроприборов. Тут необходимо предугадать такое количество розеток, которое дозволит не отключать один кухонный инструмент, дабы включить другой.

Высота установки 10-15 см от поверхности десктопа. Если опустить ниже, то воспользоваться станет неловко, а если поднять выше, то они будут сильно выделяться на общем фоне стенки, безобразно. Отлично смотрятся два раздельных блока на три точки каждый, находящиеся с различных сторон. Такие розеточные блоки можно дополнить выключателями для управления вытяжкой и светильниками. Либо же для них предугадать отдельный блок, установленный в стороне.

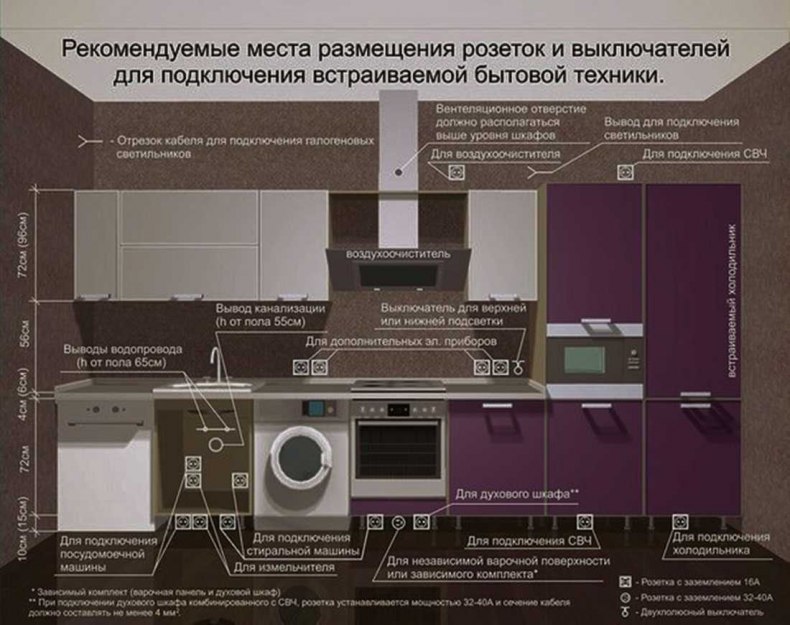

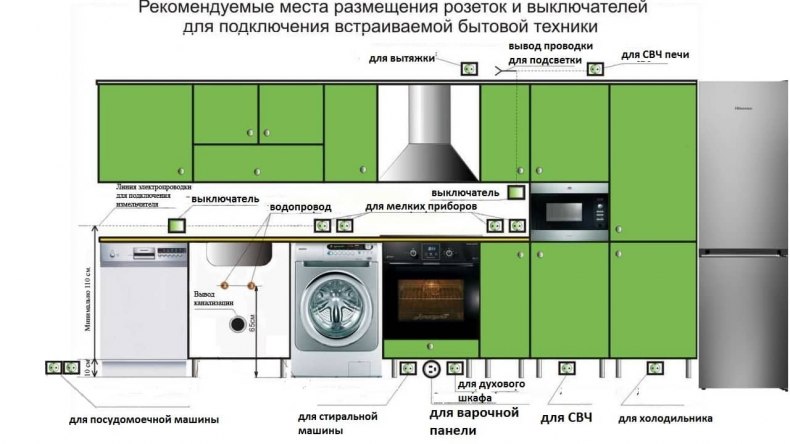

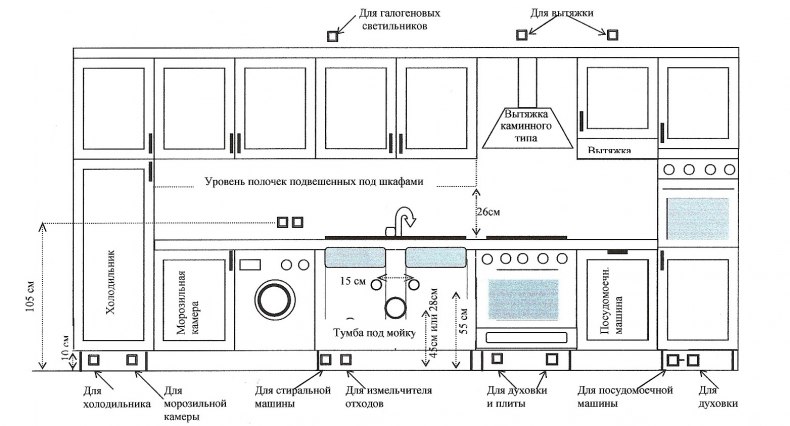

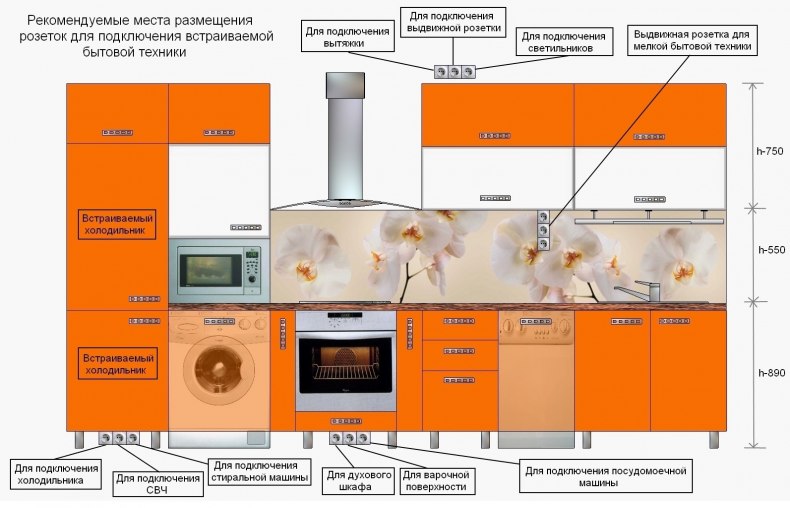

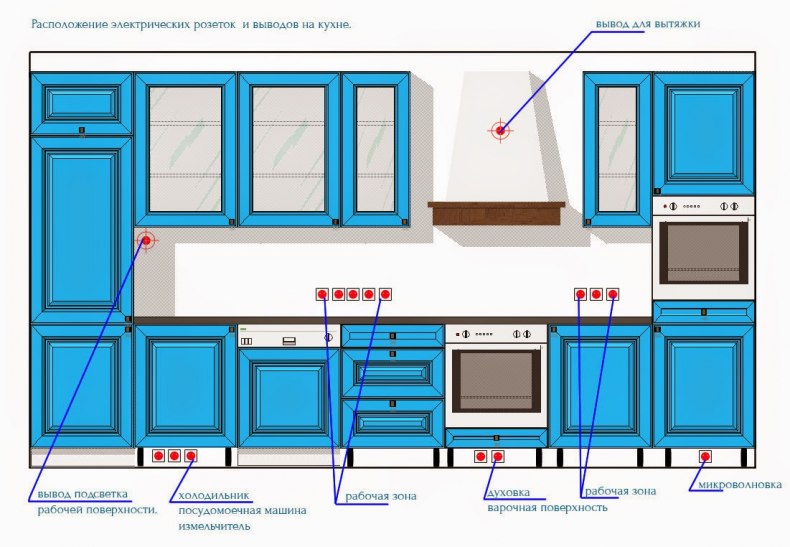

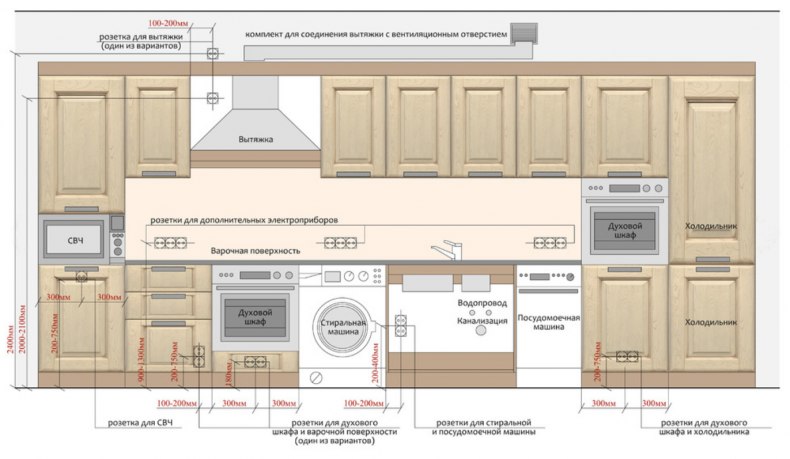

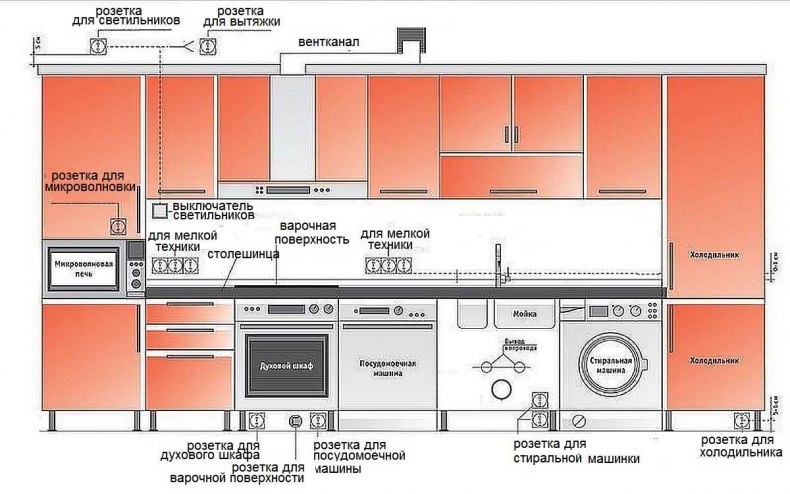

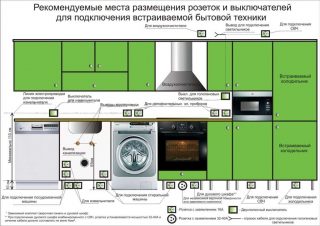

Схема расположения розеток и выключателей для встраиваемой техники на кухне

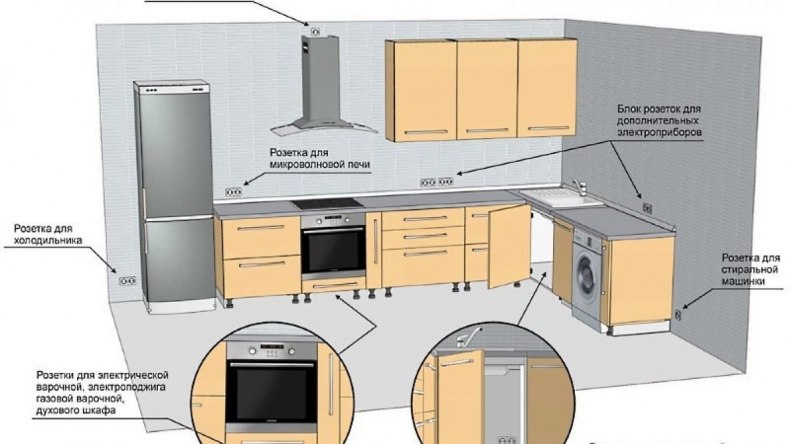

Особенности расположения розеток для различного кухонного оборудования

При составлении схемы размещения розеток на кухне следует учесть:

  • место установки домашней техники;
  • потребляемую мощность;
  • габаритные размеры;
  • длину шнура подключения;
  • возможность попадания воды в точку подключения к электропитанию.

Потому для розеток под каждый тип оборудования есть некоторые особенности их установки.

Холодильник

Место для установки холодильника, как самого крупногабаритного устройства, выбирается до этого других. Он должен быть удален от отопительных устройств, посудомоечной машины, нагревательных плит и духовок. Не нужно и размещение его около мойки, как возможного источника воды.

Временами холодильник приходится размораживать и мыть. Для этого нужна отключить электропитание, не передвигая массивный предмет по кухне. Потому розетку для подключения идеальнее всего расположить с боковой стороны от него, на высоте 20-40 см от пола, хотя по мере надобности можно и выше. В данном случае вы всегда можете его отключить, а пролившаяся на пол вода не попадет к месту подключения. Рассчитывайте на то, что длина шнура подключения очень изредка превосходит 1.5 метра. Обычно 1,2 м.

Посудомоечная машина

Этот агрегат при работе употребляет жаркую и холодную воду. Существует возможность выхода водяных паров либо попадание воды на пол. Потому размещение розетки над машиной либо под ней категорически запрещено. Только с боковой стороны на высоте более 20 см. Наилучшим решением будет установка точки подключения в примыкающем шкафу. Вы всегда можете отключить агрегат по мере надобности и стопроцентно исключите возможность поступления воды.

Микроволновая печь и не интегрированная духовка

Особенных требований к установке этих нагревательных устройств нет. Обычно их устанавливают так, дабы была возможность заглянуть вовнутрь не наклоняясь и не задирая голову. Потому самый обычный вариант предугадать наличие розетки для их подключения на кухонном фартуке.

Подключение стиральной машины

Требования к установке розетки для подключения стиралки подобны установке посудомоечной машины. Здесь находится подогретая вода, но с наименьшей вероятностью поступления жарких водяных паров. Эту точку также можно установить снутри шкафа либо в стороне от места подключения к водопроводу и сливного шланга.

Кухонная вытяжка

Это устройство для удаления противных запахов и дыма при изготовлении еды имеет сверху непроницаемый железный либо пластмассовый зонтик. Установите арматуру подключения прямо над ним, и безопасность будет обеспечена. Не считая того розетку не будет видно снизу. Метод монтажа выключателя находится в зависимости от конструкции вытяжки. В некоторых моделях он установлен на корпусе, и таких больше, а в других просит отдельного стационарного выноса.

Осветительные приборы

Самым правильным, но не всегда самым обычным, будет решение подключения осветительных приборов через стационарные выключатели. Если этот вариант вызывает затруднения, то розетки для осветительных устройств идеальнее всего установить над навесными шкафами. Тем вы сократите количество видимых повсевременно висячих проводов на фоне кухонного фартука.

Platino mobili Como 1

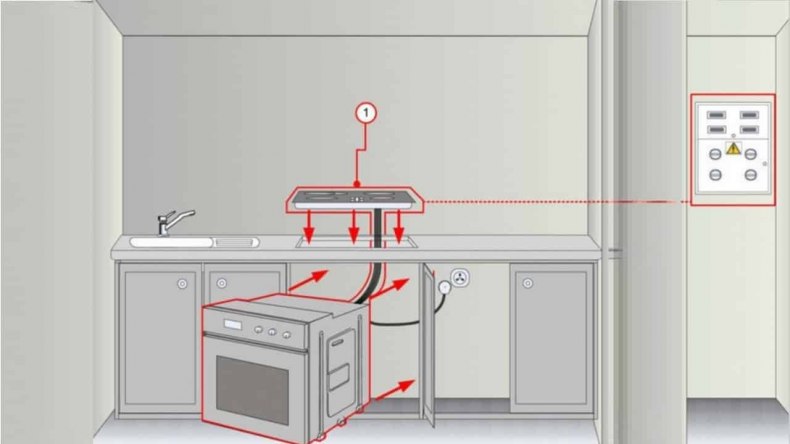

Электрическая плита и интегрированный духовой шкаф

Оба устройства отличаются высочайшей потребляемой мощностью и не должны подключаться к одному подводящему кабелю, тем паче к одной совмещенной розетке. Тип розетки для подключения непременно указывается в аннотации изготовителя техники. Высота установки каждой точки не ниже 20 см от пола

Провода и саму розетку располагают за установленной мебелью. Для доступа к месту подключения в задней стене шкафчика нужно выполнить отверстие соответственного размера. Так как провод подключения выходит в высшей части плиты и духовки, то монтажная высота находится на уровне 50-70 см от пола.

Учтите, что розетки не могут быть установлены на расстоянии меньше 500 мм от газовой плиты.

Platino mobili Dama

Типы розеток

Производители электрического оборудования предлагают на рынке самые различные модели штепсельных розеток для кухонной техники и устройств. Они отличаются по дизайну, методу установки, количеству подключаемых фаз и даже по принципу деяния. В числе распространенных вариантов можно именовать:

  • интегрированные;
  • затратные;
  • угловые;
  • сокрытые;
  • выдвижные.

Каждый тип имеет свои достоинства и недочеты. Потому лучше ознакомится с принципами их конструкции.

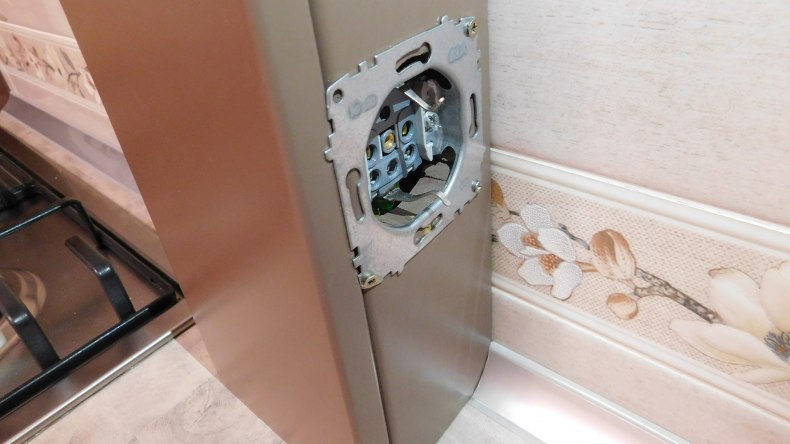

Интегрированные

Для их установки в настенном массиве фартука делаются круглые углубления, в которые и инсталлируются розетки. Выполняются, как в одиночном варианте, так и блоками на 2-3 подключения. Могут кооперировать розетку и выключатель.

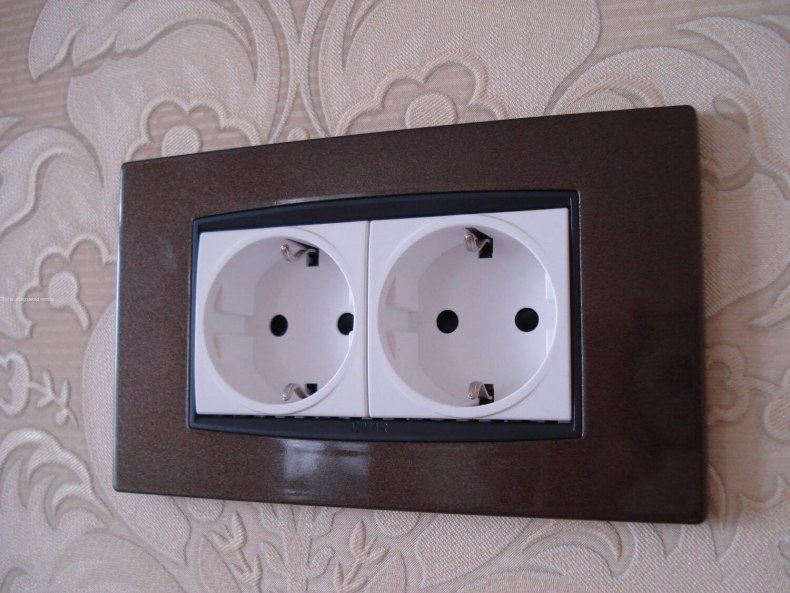

Затратные

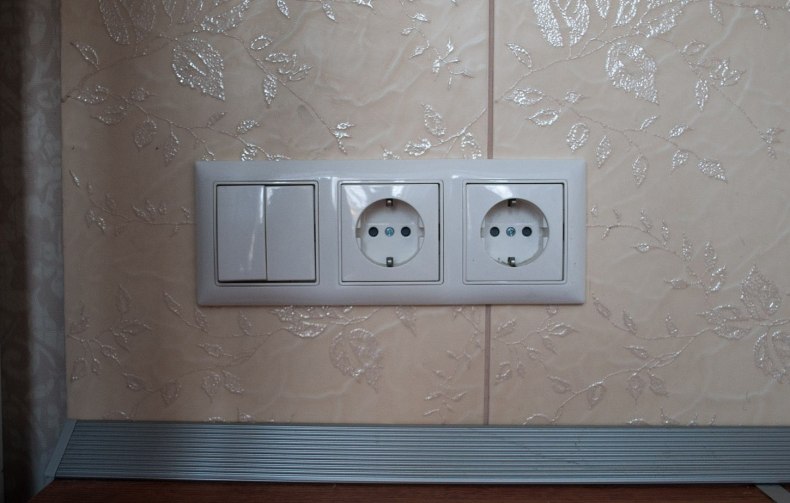

Самый обычной вариант установки, низкая цена, прекрасный дизайн. Могут предугадывать открытую проводку для подключения либо сокрытую. Выполняются в блочном и одинарном выполнении. Главное достоинство в отсутствии особых монтажных работ с обустройством установочных отверстий и просветов.

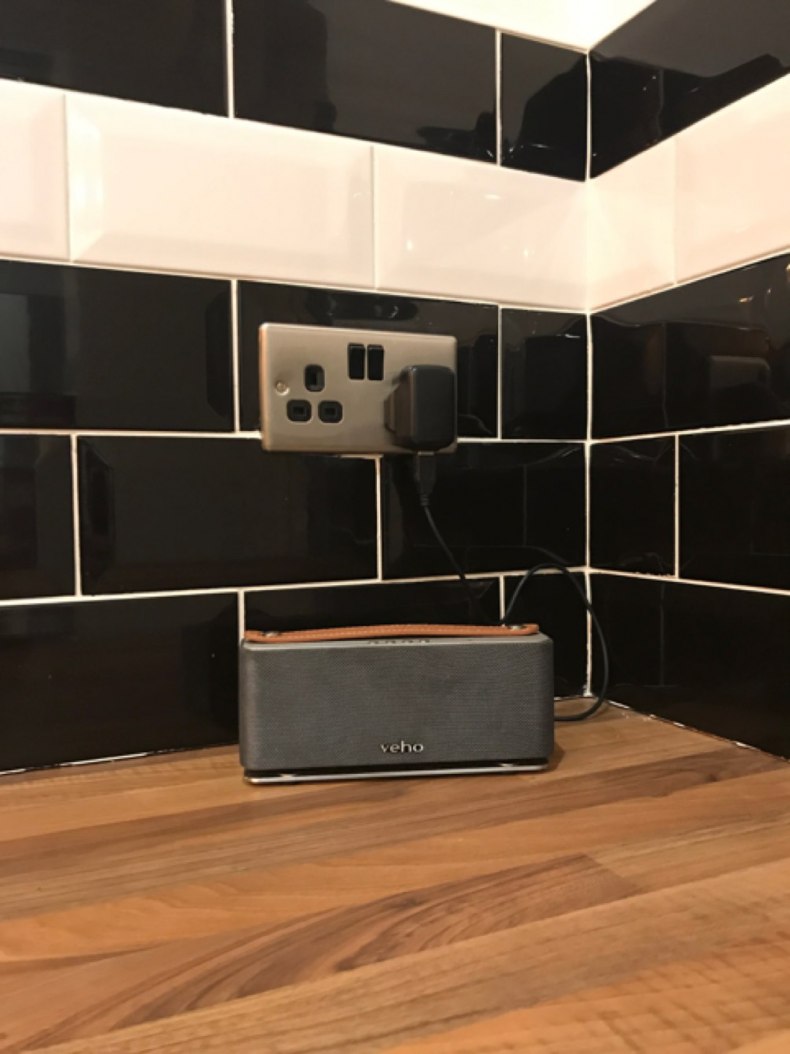

Угловые

Разновидность затратных розеток, предусматривающая установку в местах стыка мебели либо столешницы со стенкой. Сберегают место и смотрятся достаточно модно. Могут размещаться как вертикально, так и горизонтально.

Сокрытые

Размещаются снутри шифанеров под столешницей. В сокрытом положении на поверхности виден только маленькой круглый диск. Но при нажатии на него розетка выдвигается ввысь и можно подключаться. Очень комфортны и оригинальны. Но, выбирая такие устройства, помните, что они ограничивают длину выдвижных шифанеров.

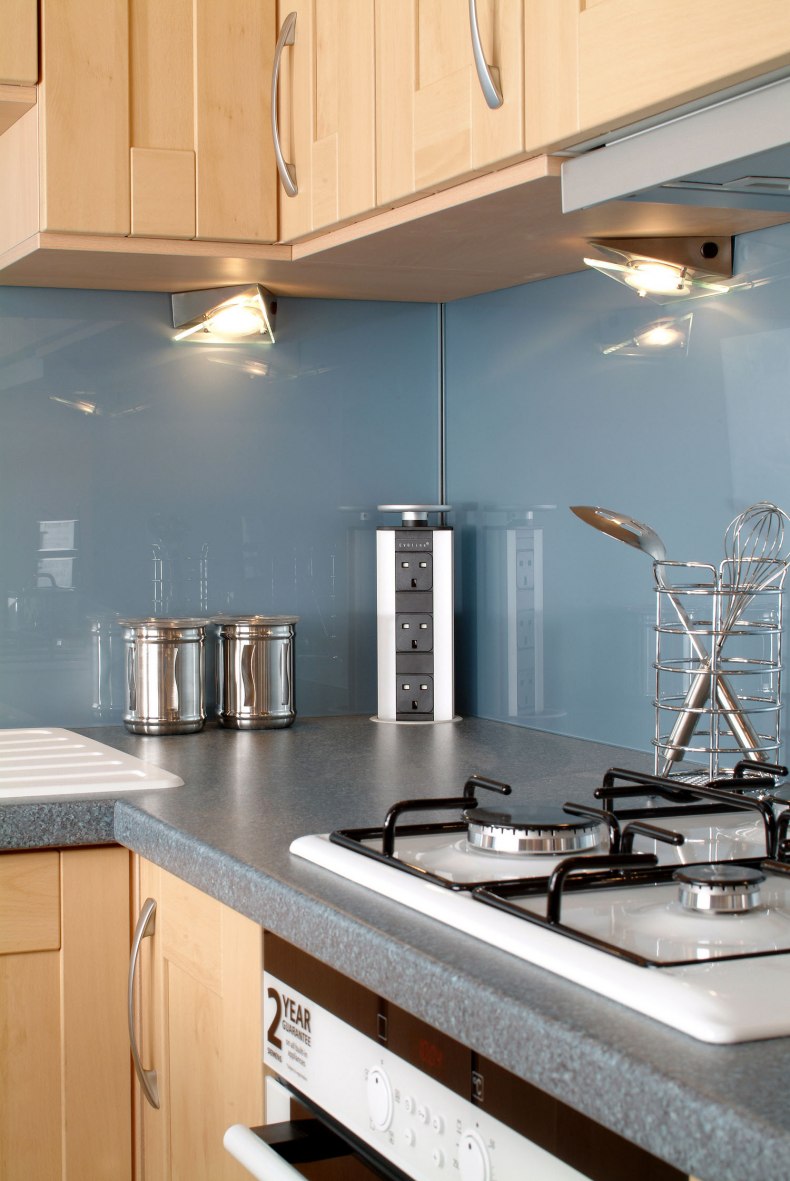

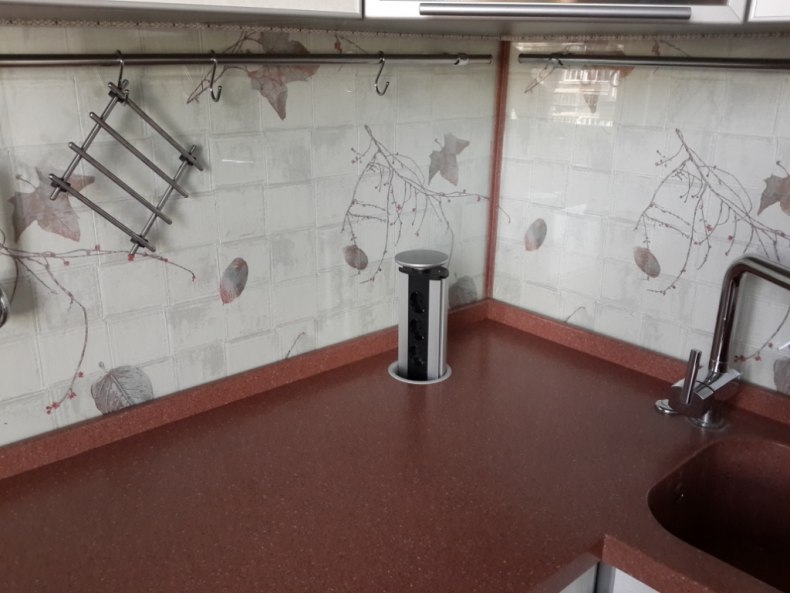

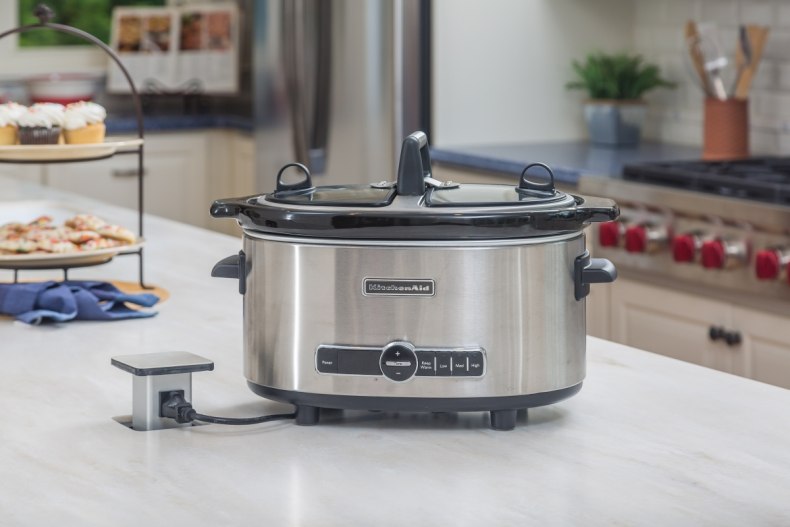

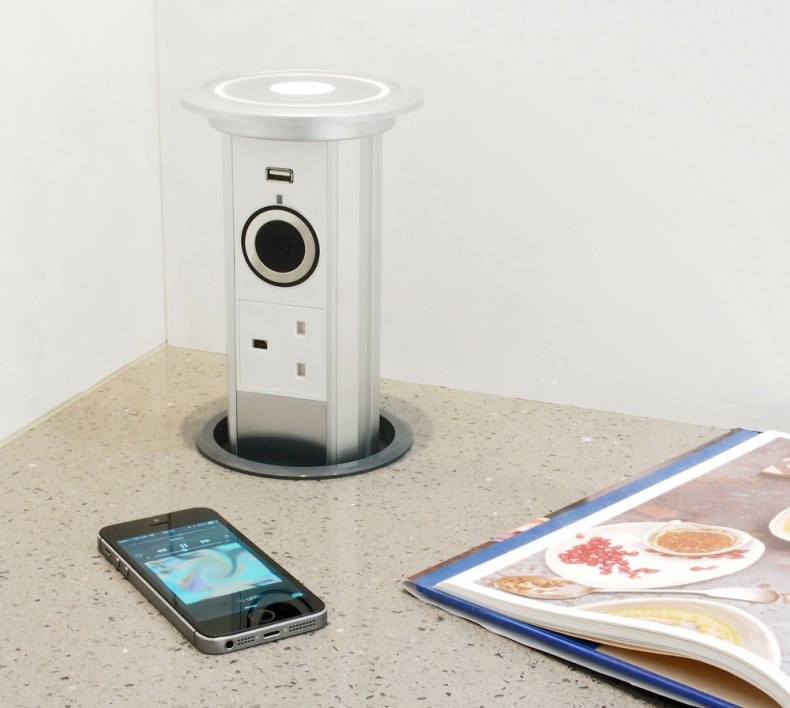

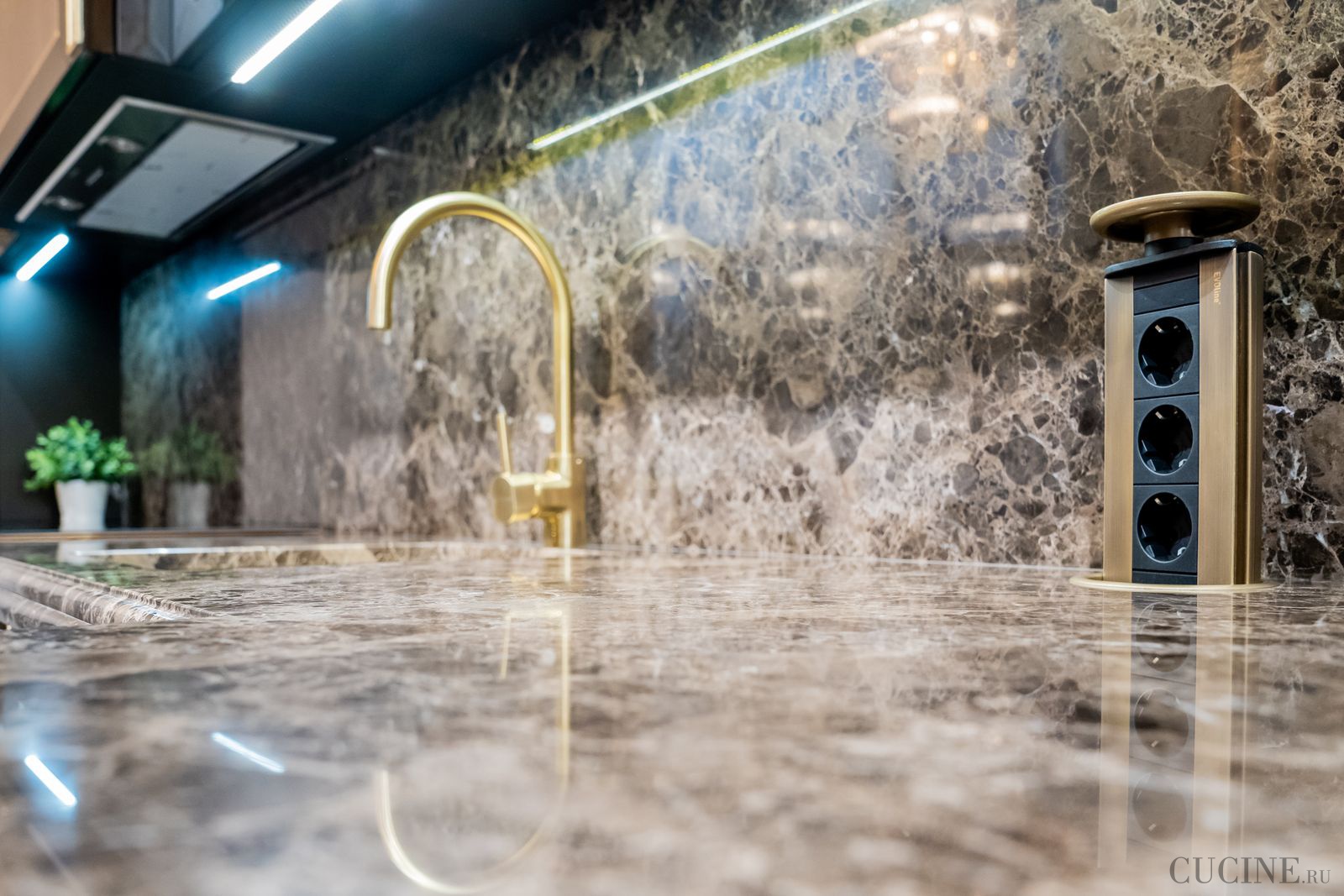

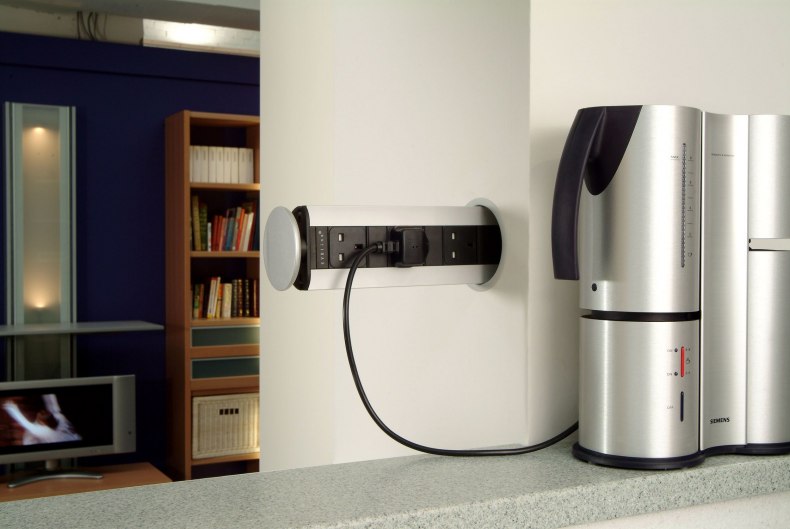

Выдвижные

Конструктивный принцип таковой же, как и у укрытых розеток. Исключительно в рабочем состоянии они размещены не вертикально, а горизонтально. Сделаны в виде прямоугольных блоков и так же подымаются при нажатии на поверхность.

Расположения розеток на кухне — приятная схема, как установить и выполнить верно своими руками (общие советы и советы)

Современная кухня представляет собой сочетание практичности и комфорта. Для удобства владельцев приобретаются разные бытовые приборы, значительно облегчающие каждодневный быт.

В кухне, обычно, инсталлируются газовая либо электроплита, холодильник и морозильная камера, кухонный комбайнер и электрический чайник. Эти приборы составляю только малую часть оборудования кухонной и столовой зоны.

Для настоящего обеспечения всех устройств электрической энергией следует позаботиться о достаточном количестве розеток, которые будут, не считая того, находиться в доступности.

Содержимое обзора

Нормативы размещения розеток

При обустройстве розеток на кухонной зоне, как и в другом жилом помещении, следует ориентироваться на санитарные и строй нормы.

Конкретно следование данным нормативам позволяет полностью обеспечить безопасность живущих в квартире либо доме людей.

Правила расположения розеток на кухне согласно действующей нормативной базе:

  1. Подключение бытового устройства должно находиться от розетки менее, чем в 1,5 метрах.
  2. Все устанавливаемые разъемы должны быть накрепко защищены от попадания воды, жирного налета, капель масла (беря во внимание специфику кухонной зоны). Потому, расстояние между розеткой, варочной панелью и раковиной должно составлять не меньше 20 см.
  3. Высота розеток на кухне должна составлять 15-20 см от поверхности стола, что также ориентировано на предотвращение попадания брызг воды на разъем. Многие электрические приборы размещены на столах вдоль кухонного фартука. Потому следует ещё на шаге отделочных работ предугадать разъемы под розетки на кухонном фартуке.
  4. Розетки можно прятать в шкафах, для этого в корпусе мебели делают выходное отверстие под кабель. Принципиально выдерживать высоту разъема на уровне до 60 см от пола.
  5. Для удобства в кухне разрешается монтировать розетки в тумбе под раковиной, но в данном случае нужно применять розетки с влагоустойчивыми корпусами.

Не стоит монтировать разъемы сходу за корпусом электрического устройства, за выдвижными ящиками.

Главные типы розеток

Кухня представляет собой функциональную рабочую зону, где всегда действует много бытовых устройств. Не считая того, в пределах современного интерьера понятно много модификаций кухонных гарнитуров.

Ассортимент розеток для кухни представлен следующими типами:

  1. Угловые розетки для кухни. Данный вариант является более удобным, так как позволяет значительно сберечь место. Такие разъемы можно расположить под навесными шкафчиками, на стыке стенок, под раковиной в углу гарнитура. На рынке строй продуктов данный тип разъемов представлен в виде одинарных розеток, либо в виде модульных конструкций.
  2. Выдвижные блоки розеток будут очень полезны на кухне. Конструкция предугадывает наличие цельного корпуса с несколькими розетками. Для установки нужен соответственный паз в корпусе шкафа либо столешницы. Благодаря схожей особенности, выдвижные розетки накрепко защищены от пыли, воды, насыщенного водяного пара.
  3. Сокрытые либо встраиваемые розетки на кухне. Данный тип розеток припоминает выдвижную конструкцию, но, устройство спрятано в секретере. Сам секретер имеет вид кнопки, при открывании которой имеется доступ к разъему под электрический устройство.

Более пользующиеся популярностью и обыкновенные модели – это затратные розетки. Подобные типы конструкций не требуют сложного монтажа, но от пыли и воды ненадежно защищены.

Расчет розеток на кухне

Следующий принципиальный вопрос, с которым приходится столкнуться обладателям квартиры либо дома, это расчет нужного количества розеток. Не существует никаких сложных формул для осознания, сколько розеток на кухне пригодится.

Владельцу дома нужно только посчитать количество имеющихся в помещении либо предполагаемых электрических устройств, и добавить 20-25% (припас на случай приобретения новых единиц техники).

В неотклонимом порядке учитывают разъемы для таких устройств, как:

  • Холодильник и морозильная камера.
  • Варочная панель и духовой шкаф (если имеется отдельная единица техники).
  • Раздельно рассчитывается розетка под вытяжку.
  • Телек и стиральная машина также стали неотъемлемой частью кухонного места.
  • В пределах современного интерьера непременно находится на кухне чайник, микроволновая печь, тостер.

От общего числа нужных розеток высчитывают ещё 25%, и добавляют полученную цифру к общей сумме.

Правила применения розеток

Существует несколько правил, которые дают возможность избежать перегрузки электрической сети в кухне:

  1. При проведении расчетов всегда следует учесть суммарную мощность электрических устройств в помещении. Сейчас разработаны особые таблицы, дозволяющие оценить предполагаемую нагрузку на сеть. При подсчетах принципиально не оказаться в красной зоне таблицы. Оранжевая позиция наименее небезопасна, а более подходящей является желтоватая зона. Расчет по таблице указывает, какие электрические приборы нельзя включать в сеть сразу, дабы не превысить допустимую нагрузку в 15 киловатт.
  2. Мощности применяемых устройств могут отличаться, зависимо от модели. С данным техническим параметром можно ознакомиться в техническом паспорте устройства.
  3. При обустройстве электрической проводки принципиально провести в рабочую зону столько линий, дабы хватило на все приборы с двукратным коэффициентом.
  4. К более сильной технике, к примеру, стиральная машина либо электроплита, лучше провести отдельную линию, и установить отдельный выключатель на щитке. Исследование технического паспорта приобретаемого устройства дозволит осознать, какие розетки лучше ставить в данной комнате.
  5. Все железные приборы непременно следует заземлять, дабы не подвергать угрозы жильцов дома, также предупредить порчу техники.
  6. Если нет способности произвести заземление, следует пользоваться устройством защитного отключения, которое сработает при маленьком замыкании.

Приобретая розетки, следует направить внимание на очень допустимую мощность.

Не следует превосходить обозначенные значения, дабы не вышло перегрузки и возгорания.
