Укладка теплого электрического пола под плитку

Теплый пол под плитку электрический можно смонтировать по-разному. Существует несколько вариантов конструкций, которые питаются от сетевого напряжения, любая из них имеет достоинства и недочеты. На уровень эффективности системы влияют и условия работы. Электрический пол подходит для подогрева плитки благодаря характеристикам и принципу деяния. По этой причине его нередко обустраивают в помещениях с чистовым отделочным материалом подобного типа.

Разновидности электрических теплых полов

Конструкции разделяются на несколько групп, хороших по комплектации и механизму работы:

  • кабельная;
  • с применением инфракрасной пленки;
  • электрические маты.

Инфракрасная пленка

Система представлена 2-мя вариациями, хорошими по типу применяемого кабеля: с одножильным и двухжильным. Обогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться 2-мя «холодными концами». Так именуют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, снаряженный двухжильным кабелем, таковой вариант предугадывает наличие 1-го «холодного конца».

Конструкция с двухжильным кабелем способна работать в усиленном режиме, потому ее нередко используют при обустройстве системы нагрева под кафель на огромных площадях. Подключается таковой контур с одной стороны. Теплый электрический пол под плитку, снаряженный одножильным проводом, устанавливается так, дабы можно было подключить контур с обеих сторон. Принцип установки таковой системы труднее.

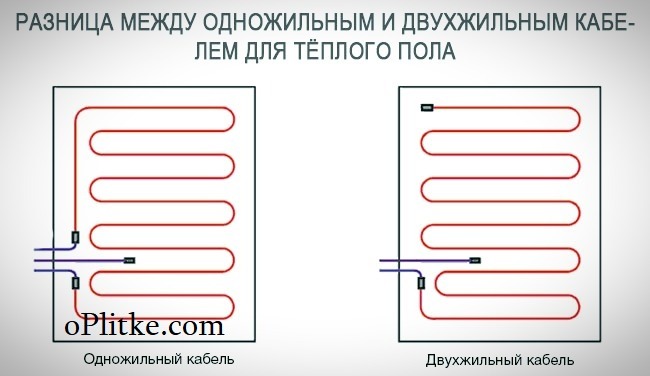

Разница

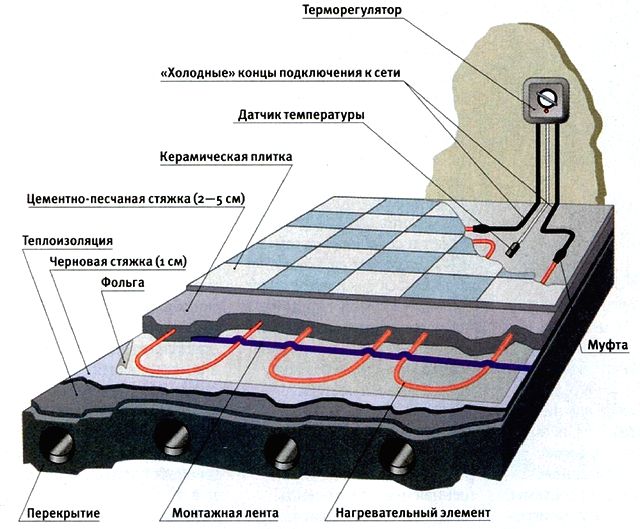

Кабельный

Это традиционный вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке нужных девайсов необходимо знать, что состоит данная система подогрева из следующих частей:

  1. нагревательный кабель подходящей длины, предлагается в бухтах;
  2. теплоотражающий материал, который будет употребляться в качестве подложки;
  3. особое крепление, позволяющее зафиксировать провод в различных точках.

Если электрический кабельный теплый пол под плитку обустраивается своими руками, возникает возможность поменять положение контура по собственному усмотрению, делая упор проект системы подогрева. Данный вариант желательно использовать в случае, когда необходимо выполнить теплый пол на объектах сложной конфигурации — с огромным количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, необходимо учитывать, что кабельная конструкция заливается бетонным веществом.

Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Особое крепление для фиксации электрического провода представляет собой гребенку с огромным количеством близко расположенных ячеек. Принципиальным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:

  • 2х10 мм для тока 16 А, при мощности 3,5 кВт;
  • 2х1,5 мм: 19 А; 4,1 кВт;
  • 2х2,5 мм: 27 А; 5,9 кВт.
  1. 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
  2. 2х4 мм: 28 А; 6,1 кВт.

Инфракрасная пленка

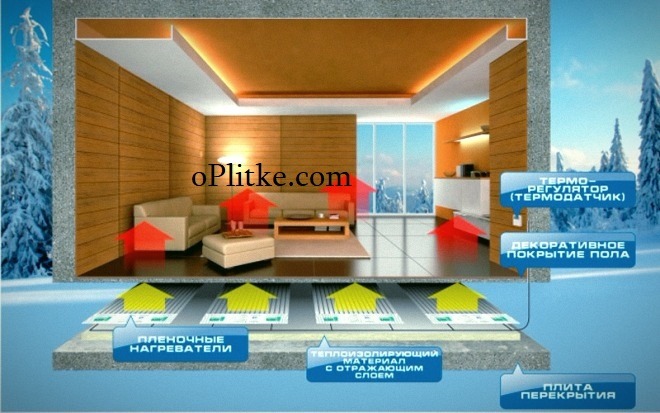

Пленка

Теплый пол электрический данного вида — отменная замена кабельной конструкции. Работает пленка по другому принципу: прогревает поначалу чистовое покрытие (плитку), потом тепло просачивается в окружающие поверхности. Инфракрасный материал не обогревает воздушное место, означает, поверхность будет подольше оставаться теплой. Под плитку лучше применять вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются при помощи медных проводников.

Пленочный материал устанавливается сухим способом. Для укладки электрического теплого пола данного типа не нужна заливка бетонной стяжкой. По этой причине инфракрасная пленка является более желаемым вариантом, если нужно избежать уменьшения высоты потолков. Этот материал характеризуется сравнимо маленьким уровнем энергопотребления, но фактор не подтверждается, если система работает на высочайшей мощности и обеспечивает нагрев поверхности до температуры выше +21°С.

Нагревательные маты

Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, применяемые для отопления помещения средством нагрева плитки, представляют собой сетку, на которой закреплен провод при помощи особых фиксаторов. Конфигурация контура в этом случае определяется при производстве. В процессе монтажа настилают сетчатую базу на предварительный пол, кабель при всем этом не укладывается.

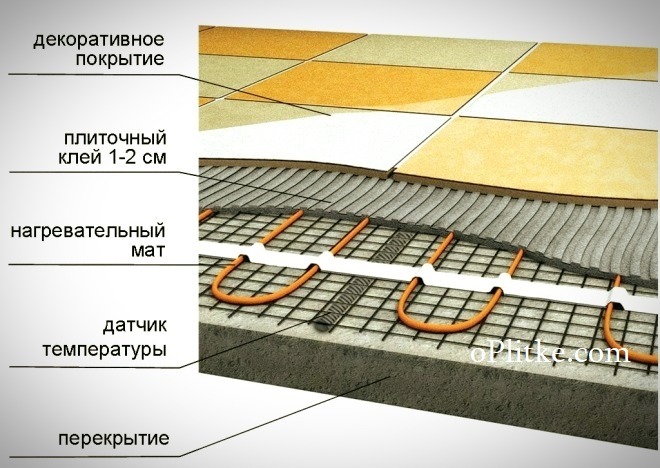

Устройство

Эта разновидность электрического напольного покрытия характеризуется маленькой шириной, по этому высота потолка практически не поменяется. Нагревательные маты стоят дороже, но их лучше применять, если планируется все работы создавать своими руками. Сверху электрическая система подогрева запирается плиточным клеящим составом либо узким слоем бетонной стяжки.

Какие лучше подходят

Если ассоциировать электрические теплые полы, отмечается более насыщенное электромагнитное поле кабельной конструкции. Нагревательные маты оснащаются проводом маленького сечения, потому уровень негативного воздействия будет меньше. Если ассоциировать плюсы и минусы различных конструкций, отмечается, что инфракрасная пленка не оказывает воздействия на уровень влажности в помещении. Воздух не пересушивается и даже ионизируется, уничтожая запахи.

Как идет нагрев

Для низких комнат рекомендуется приобрести пленочный нагреватель, т. к. он устанавливается в слой клея конкретно под плитку. Другие варианты посильнее скрадывают свободное место на объекте. Отмечают и резвый установка инфракрасного теплого покрытия. Но данный вариант просит кропотливой подготовки предварительного основания. Выпуклости могут привести к деформации материала. С этой точки зрения выделяют другие более надежные варианты: кабельную конструкцию и нагревательные маты.

Под плиточное покрытие применяют все 3 разновидности. Необходимо учесть скорость нагрева. Электрические теплые покрытия характеризуются высочайшей скоростью теплопередачи от нагревательного элемента. Чем толще слой бетона либо клеящего состава, тем подольше будет прогреваться напольная поверхность. Принимают во внимание рабочее время электрического пола. Беря во внимание, что кабельная система делает сравнимо сильное электромагнитное поле, не рекомендуется эксплуатировать ее длительно в течение денька.

Особенности подключения к терморегулятору

Такие конструкции устанавливаются при условии, что выполнялся расчет мощности. Схожая мера позволяет спроектировать систему с подходящими параметрами. Дабы уменьшить интенсивность употребления энергии, рекомендуется установить конструкцию с терморегулятором при обустройстве электрического теплого пола под плитку, разработка монтажа регулирующего устройства:

  • выбирают место крепления (желательно на стенке);
  • участок, где будет размещаться терморегулятор, определяется местом выхода «холодного конца» кабеля;
  • подводящие провода питания запираются в за ранее приготовленной штробе, но поначалу их закладывают в гофро-трубу, что позволяет понизить риск повреждения;
  • на расстоянии 40 см от стенки, где размещается терморегулятор, между витками проводов электрической системы теплого напольного покрытия фиксируют термодатчик, он должен принимать и передавать регулятору значение температуры системы.

Мощность употребления

Если электрическая нагревательная конструкция будет употребляться в качестве головного источника тепла, среднее значение достаточной мощности варьируется зависимо от мотивированного предназначения комнаты: 120-180 Вт/м². Подбирается тип системы подогрева. Ни одна разновидность электрической конструкции не заходит в группу энергосберегающего оборудования.

Из 3 рассмотренных систем только инфракрасная пленка характеризуется пониженным уровнем употребления, когда терморегулятор настроен на температуру не выше +21°С. Чем лучше нагрев, тем больше расходов: потребление электроэнергии значительно увеличивается. Но электрическую инфракрасную пленку все таки можно отнести к энергоэффективным покрытиям благодаря способности потреблять минимум энергии при некоторых критериях.

Аспекты монтажа

Нагревательный контур должен перейти по свободному от крупногабаритной мебели и техники участку помещения. Устройство теплого пола электрического типа:

  1. выравнивается предварительное основание;
  2. сверху настилается слой гидроизоляции;
  3. укладывают теплоизолятор (можно использовать пенофол), его располагают так, дабы фольгированная сторона находилась снутри помещения;
  4. устанавливают термогерулятор, высота его крепления: от 500 до 1000 мм, схема подключения обычная, т. к. к устройству подводится 2 провода;
  5. кабель инспектируют на работоспособность при помощи тестера либо мультиметра;
  6. делается заливка стяжки, в качестве которой применяется бетонный раствор либо клеящий состав под керамическое покрытие.

Заливка не осуществляется, если планируется монтировать инфракрасную пленку. На этот материал можно сходу укладывать плитку. При монтаже кабельной системы толщина стяжки для электрического теплого пола варьируется от 30 до 50 мм. Для нагревательных матов значение этого параметра меняется в границах 20-30 мм. Расстояние между теплоизолятором и стенкой должно составлять 100-200 мм, что не дозволит конструкции деформироваться при термическом расширении материала. Толщина теплого пола под плитку находится в зависимости от ряда характеристик:

  • сечение электрического кабеля;
  • габариты теплоизолятора и слоя гидроизоляции;
  • толщина бетонной стяжки либо прослойки клеящего состава.

Укладка плитки

Применяют материал, который отлично проводит тепло. Клей нужно тоже избрать особый. Плитка на электрический теплый пол устанавливается по такому же принципу, что и на другие поверхности. Но следует выдержать подходящую толщину слоя клеящего состава по всей площади контура.

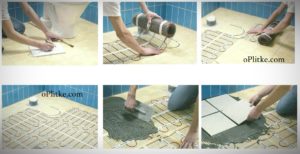

Укладка

Монтажные работы начинают с более видимого участка помещения. Если нужно, плитку подгоняют под нужные размеры. Между изделиями устанавливают пластмассовый ограничитель. Когда клеящий состав подсохнет (через день), осуществляется затирка швов. При нанесении клея на кабельную систему принципиально заполнять все выпуклости, по другому напольное покрытие будет прогреваться неравномерно.

Укладка электрической системы обогрева пола под плитку

Бессчетные плюсы глиняной плитки обуславливают её обширное использование в качестве отделочного материала, в том числе напольного покрытия, в помещениях различного назначения. Но крепкость керамики, богатая высочайшей плотностью материала либо лицевого слоя глазури, имеет и ненужный попутный эффект – даже уложенная на теплоизоляцию, плитка на ощупь всегда холодная, и контакт с ней неприятен. Современные технологии позволяют нейтрализовать этот фактор обогревом облицовки снизу – смонтированной под плиткой системой «тёплых» полов, которая, зависимо от источника тепла, может быть водяной либо электрической.

Читайте по теме:  Помещения по степени угрозы поражения током

Устройство электрического кабельного тёплого пола под плитку является хорошим вариантом для подогрева

Приобретение оборудования водяной системы тёплых полов просит значимых издержек, его установка сложен, а эффект от экономичности эксплуатации проявится после пары лет применения. Цена электрической напольной системы тёплых полов ниже, её установка проще, хоть и требует существования определённых способностей, потому разглядим технологию и аспекты монтажа тёплых электрополов, хотя и у них есть свои недочеты.

  1. Свойства тёплых электрополов.
  2. Виды электрических тёплых полов.
  3. Подготовка основания.
  4. Установка электроподогрева.
  5. Выбор материалов для отделки электросистемы обогрева полов и установка плитки на тёплый пол.

Свойства тёплых электрополов

Разглядим свойства электрической системы напольного обогрева, разбив их на плюсы и недочеты.

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

  • практичность – возможность монтажа своими руками, простота управления;
  • универсальность – возможность применения системы не только лишь в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
  • резвый нагрев поверхности пола электроэлементами;
  • равномерная конвекция тепла со всей площади подогреваемого пола, не требующая больших температур основания и исключающая концентрацию пыли на источнике тепла;
  • гарантированная сухость пола;
  • понижение утрат тепла через поверхность потолка – вверху размещается остывший воздух;
  • исключение обуви из списка причин износа плитки;
  • экологичность – отсутствие ядовитых выделений, сопутствующих обогреву – дыма, запахов, пара.
  • зависимость от наличия электроэнергии;
  • необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
  • ограничения в выборе облицовочного покрытия;
  • сложность производства ремонта нагревательных частей из-за отсутствия к ним технологического доступа;
  • накладность эксплуатации, обусловленная значимым потреблением электроэнергии (140-160 Вт/м2 для резвого нагрева пола).

Резоны, как за, так и против, серьёзны, потому принятие решения по необходимости монтажа системы обогрева полов находится в зависимости от заказчика и определенных событий.

Виды электрических тёплых полов

Существует несколько разновидностей систем электроподогрева полов, отличающихся устройством и принципом деяния нагревательных частей:

  • кабельный обогрев пола;
  • нагревательные маты;
  • инфракрасная система обогрева.

Существует две группы теплых полов: водяные и электрические

Тёплые полы с кабельным обогревом являются самым экономным, но с вблизи недочетов решением — длительность монтажа, недостающая надёжность, сухость нагретого воздуха. Инфракрасная система более качественна и, как следствие, самая дорогая, невзирая на то, что её установка вероятен без сооружения стяжки.

Подготовка основания

Удачный установка электрической системы напольного обогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Разглядим эту важную составляющую обустройства тёплых полов, разбив её на этапы:

  • демонтаж старенького покрытия пола;
  • устройство паро- и гидроизоляции;
  • установка термоизоляции;
  • сооружение стяжки под тёплый электропол.

Демонтаж старенького покрытия пола

Старенькое напольное покрытие демонтируется до несущего бетонного основания, после этого делается предварительное выравнивание пола – узким слоем (1-1,5 см) водянистого цементно-песчаного раствора заполняют при помощи шпателя сколы и раковины, за ранее загрунтовав поверхность бетона. К предстоящему обустройству основания можно приступать только через 2-3 денька, когда нанесённый затвердевший раствор высохнет.

Устройство паро- и гидроизоляции

Поверх отвердевшего и высохшего раствора укладывают накрест два слоя плотного листового технического целофана с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стенки осуществляется величиной 10 см и также покрывается в местах прилегания мастикой. Зависимо от вида мастики, высыхает она 1-2 суток.

1-ый слой пароизоляционной пленки укладывается для паро- и гидроизоляции

Выполнение термоизоляции

Дабы исключить утраты тепла за счёт теплопотери вниз, поверх целофана нужно устройство термоизоляции, которую делают укладкой встык листов экструдированного пенополистирола шириной 3-10 см (зависимо от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают этим же составом.

После высыхания битумной мастики приступают к устройству предварительной упрочняющей стяжки.

Сооружение стяжки под тёплый электропол

Поверх термоизоляции из экструдированного пенополистирола укладывают арматурную сетку, железную либо стеклопластиковую. Железная сетка вяжется из арматуры шириной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластмассовой арматуры вяжут при помощи особых пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким макаром, дабы она не касалась термоизоляции – положить под прутья маленькие плоские камни либо нарезанное узенькими маленькими полосами стекло.

Стяжку делают из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого смешивания полипропиленовой фибры, которая увеличивает стойкость основания к растрескиванию. Через день после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после этого плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Потом основанию дают время стопроцентно высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.

Установка электроподогрева

Установка тёплых полов с электрическим обогревом делается с учётом аспектов избранного вида оборудования. Кратко разглядим советы по монтажу каждого вида.

Кабельный обогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двухжильным, следует дать предпочтение более надёжному двухжильному. Укладка кабеля делается следующим образом:

  • поверх армированного разглаживающего основания необходимо положить встык слой нефольгированного пенофола (теплоизолирующий материал);
  • на пенофол укладывают и укрепляют шурупами монтажные ленты, на которые делается установка кабеля согласно проектной схеме (длина рассчитывается зависимо от площади подогреваемой поверхности, резка кабеля недопустима);
  • поверх кабеля делают стяжку из цементно-песчаного раствора шириной примерно 3 см.

Внедрение фольгированного пенофола при монтаже электрических систем тёплых полов запрещено в связи с электроводными качествами фольги.

Нагревательные маты не требуют для собственной установки выполнения стяжки, класть плитку можно конкретно на маты, покрывая их слоем плиточного клея. Дабы заполнить пустоты в матах и наклеить плитку всей площадью к основанию, слой плиточного клея должен быть более 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности глиняной облицовки уменьшает время нагрева пола после включения системы.

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, дабы исключить возможность их повреждения.

Инфракрасная система обогрева обеспечит действенный прогрев помещения при помощи плёночного термопокрытия, если уложить его на 80% площади пола. Установка инфракрасной системы обогрева не просит заглубления её в стяжку и осуществляется за один денек. Повреждение и выход из строя 1-го плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Дабы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, необходимы определённые теоретические познания и способности выполнения этого вида работ, потому установка лучше поручить проф исполнителям.

Выбор материалов для отделки электросистемы обогрева полов и установка плитки на тёплый пол

Глиняная плитка, плиточный клей и затирочная смесь для облицовки электрических тёплых полов должны соответствовать условиям эксплуатации. Требования, предъявляемые к этим материалам, схожи требованиям к отделке водяной напольной системы обогрева.

Плитка для укладки на тёплый пол должна владеть следующими чертами:

  • высочайшая плотность (достаточная теплопроводимость);
  • термостойкость;
  • низкое значение коэффициента термического расширения;
  • устойчивость к перепадам температуры.

Этим требованиям полностью отвечает плитка из природного камня (гранит, мрамор, сланец), керамогранит, глазурный метлах с рифлёной поверхностью, глазурный клинкер. Терракота из-за относительно высочайшей пористости обладает теплоизоляционными качествами, потому класть её на тёплые полы нерационально.

Требования, предъявляемые к плиточному клею и затирке для отделки керамикой тёплых полов:

  • высочайшая степень адгезии;
  • упругость после отверждения;
  • водоустойчивость;
  • термостойкость;
  • устойчивость к перепадам температур.

Устройство нагревательного кабеля

На упаковке клеящих и затирочных консистенций, созданных для применения в отделке тёплых полов, непременно имеется отметка об этом. Потому, когда материал избран по этому принципу, можно считать вопрос пригодности клея решённым.

Теплый электрический пол под плитку по специфике укладки, не много чем отличается от методов уложить плитку на основания без обогрева. И всё же аспекты есть, перечислим их:

  • по периметру помещения между отделкой тёплого пола и стенками оставляют фиксированный зазор величиной 0,5–1 см (температурный шов), заполняемый эластичным заполнителем (каучуковый герметик);
  • бесшовную укладку плитки на тёплых полах не используют;
  • плиточный клей для уменьшения вероятности образования пустот необходимо класть на обе поверхности – плитку и основание, при этом делают это плоским шпателем;
  • межплиточные швы для увеличения плотности облицовки пропитывают после отверждения гидрофобным составом.

Принимая решение по оборудованию жилища тёплыми электрическими полами – дорогостоящей системой, ремонт которой влечёт за собой полную подмену облицовки пола как минимум в одном помещении, следует отлично взвесить потребность в этом устройстве и учитывать свои способности на случай выхода её из строя.
