Сварочный аппарат в домашних критериях

Основная часть профессионалов считает, что создание аппарата для сварки не востребует особенных способностей. Но до того как приступить к его изготовлению, необходимо чётко осознать в каких целях его можно применять.

Очень принципиально, дабы схема сварочного аппарата была как можно проще, время от времени, даже используют трансформаторы, изъятые из микроволновой печи. Изделие должно работать от бытовой электрической сети с напряжением в 220В.

При всем этом выделяют целый каталог самодельных аппаратов, функционирующих от электрической сети в 380В.

Короткое содержимое статьи:

Комплектация

Сборка аппарата, в большинстве ситуаций, совершается для воплощения маленьких сварочных работ, требуемых в бытовых критериях.

В комплектацию представленного аппарата включены следующие составляющие:

Блок питания

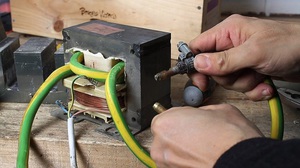

Основным компонентом в нём считается преобразователь (трансформатор), его можно сделать из бывшего автотрансформатора либо же из преобразователя, изъятого из микроволновой печи. Если применяется последний вариант, то вынимая трансформатор из микроволновой печи необходимо быть максимально аккуратными, дабы не навредить основной обмотке.

Дополнительная обмотка подвергается удалению и переделке. Расчёт числа витков и объема проводов из меди рассчитывается с учётом заблаговременно подобранной мощности изготавливаемого аппарата.

Блок выпрямителя

Главными компонентами представленного оборудования являются диоды. Выборка мощности диодов осуществляется таким макаром, дабы они были в состоянии выдержать за ранее установленные нагрузки. Для остывания диодов используются особые радиаторы, сделанные из сплава алюминия.

При разметке установочной платы непременно необходимо бросить место для дроссели, которая сотворена сглаживать импульсы. Сборка выпрямителя осуществляется на отдельной плате с применением гетинакса либо текстолина.

Блок инвертора

Инвертор трансформирует поступающий из выпрямителя неизменный ток в переменный, который характеризуется высочайшей частотой колебания. Трансформация осуществляется с применением электронных схем на массивных транзисторах либо тиристорах.

Сделать сварочный инвертор своими руками – не тяжело, главное, подобрать все выставленные составляющие, присутствующие в комплектации. К тому же можно существенно сберечь на дополнительной обмотке преобразователя, используя не медные провода, а медную жесть.

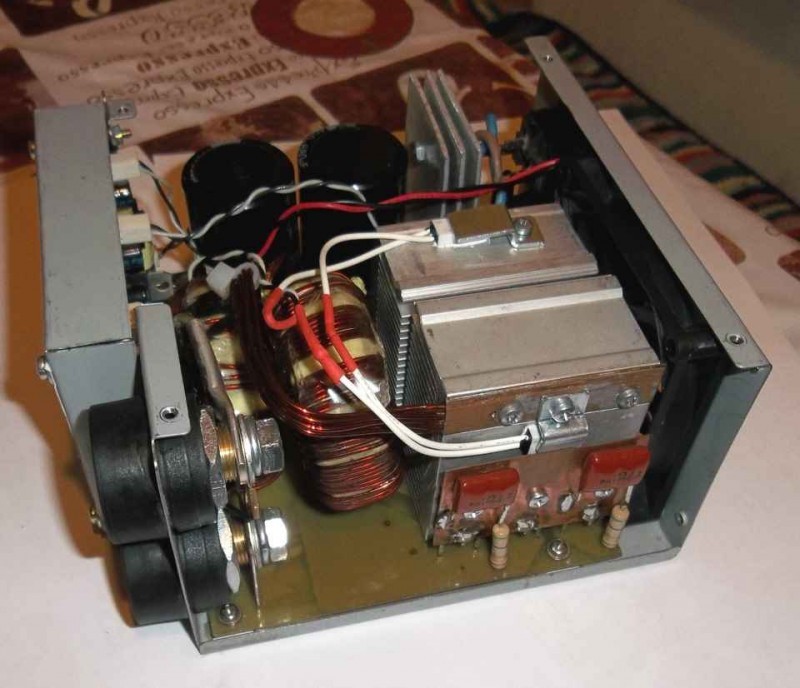

Разработка сборки сварочного аппарата

Если вас интересует, как выполнить сварочный аппарат своими руками, то необходимо следовать такому плану:

Выпрямитель размещается на одном пульте управления с преобразователем и дросселю. Регулятор силы тока размещается на панели управления.

С имеющихся катушек преобразователя (не задевая сердечник) удаляются дополнительные обмотки. К основной обмотке дотрагиваться не надо, а вот среднюю можно перемотать проводом, выполняя отводы через последующие 30 витков.

Применяя многожильный кабель силового типа с 3-мя фазами на две, находящиеся по бокам катушки до настоящего их заполнения нужна намотать дополнительную обмотку.

Клеммы для выведения дополнительного типа обмотки преобразователя делаются из трубок, из меди, поперечник которых равен 10-12 мм, в длину они добиваются 30-40 мм. Одна сторона клеммы расклепывается и в образовавшейся пластинке просверливается выемка размером около 10 мм, с оборотной стороны, вставляется за ранее зачищенный провод.

С панели, размещённой сверху преобразователя, удаляются винты, оснащённые гайками, и заменяются улучшенными винтами, типа М10 – к ним подсоединяются клеммы.

Для выведения основной обмотки создается отдельная плата и прикрепляется к преобразователю. За ранее в плате необходимо сделать 10-11 отверстий, в поперечнике достигающих 6 мм, и соединить с ними винты М6, содержащие две гайки и шайбы. Дальше, осуществляется параллельное соединение 2-ух боковых обмоток, а потом добавление к ним средней обмотки.

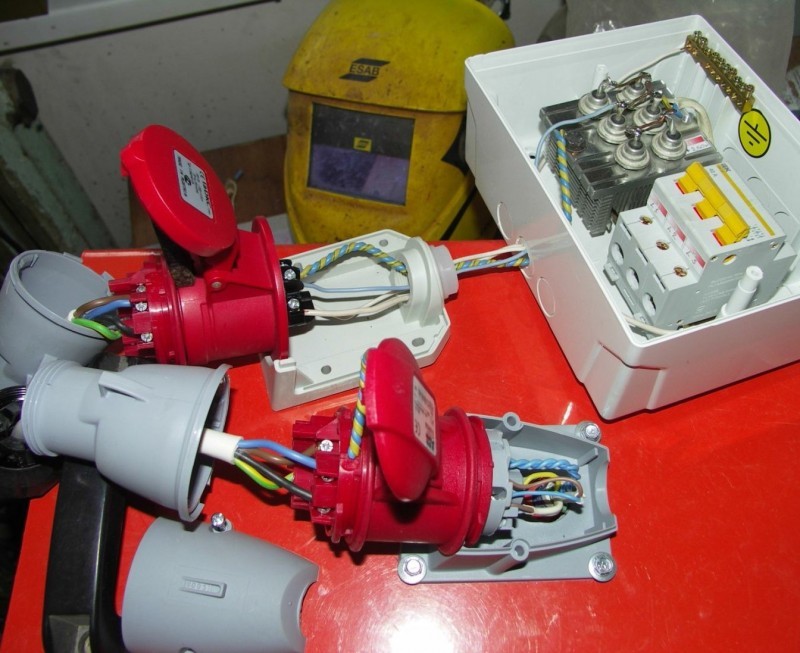

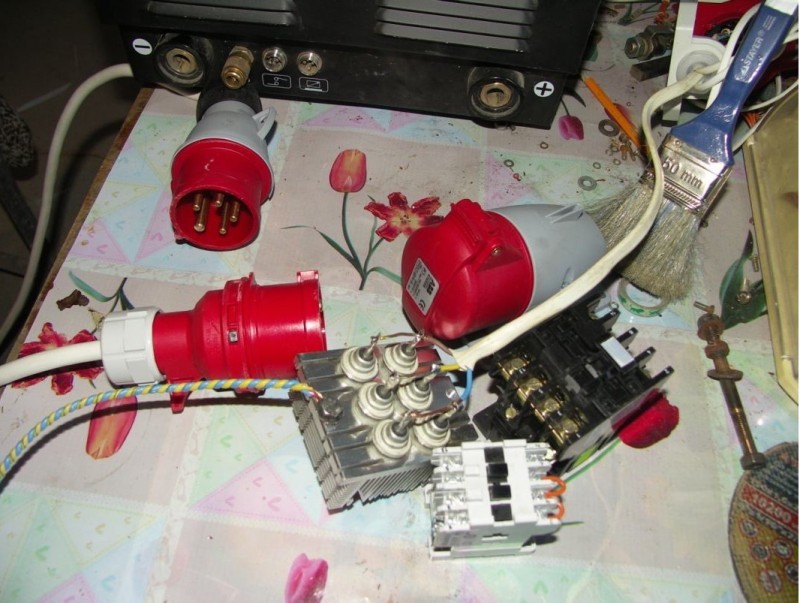

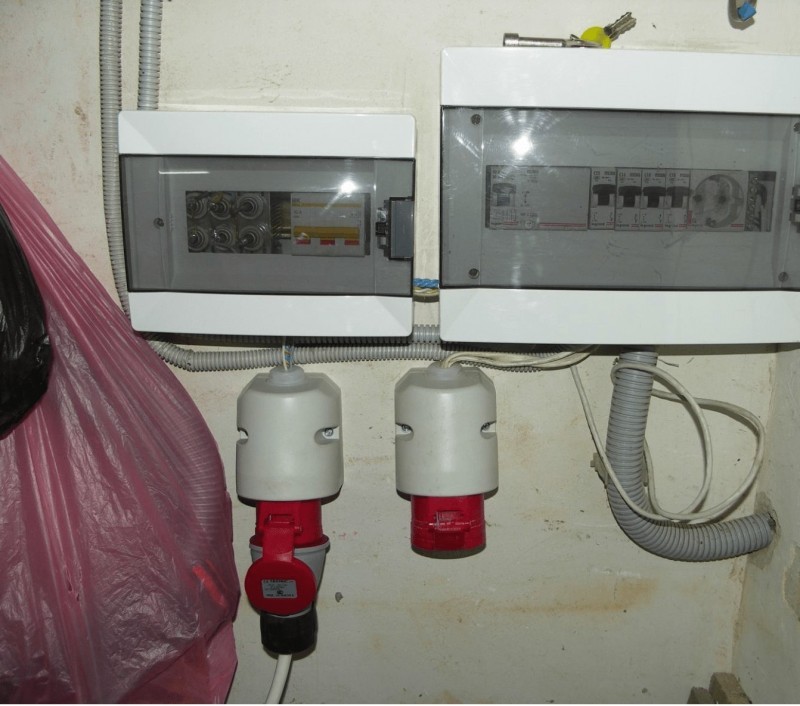

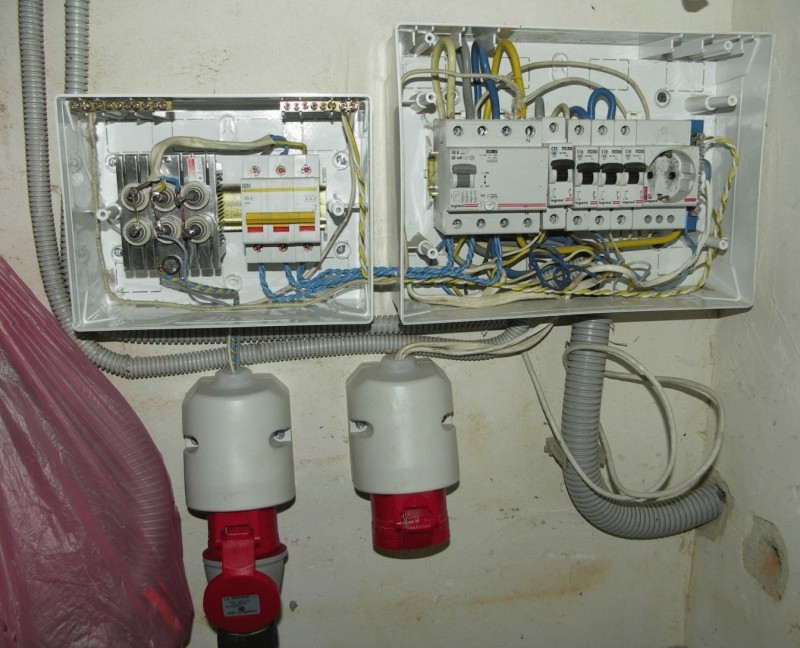

Главной чертой самодельного сварочного аппарата будет то, что к электрической сети он может быть подключен только через рубильник, используя провода сечения около 1,5 мм2.

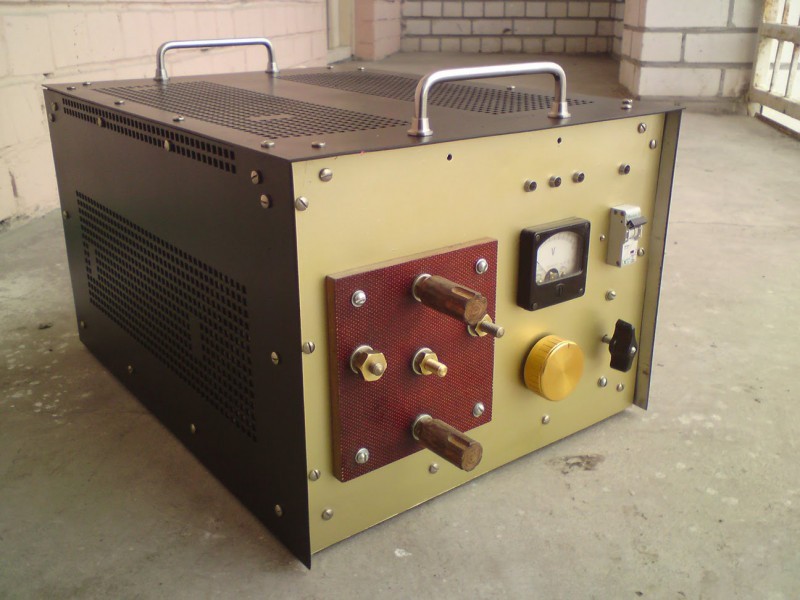

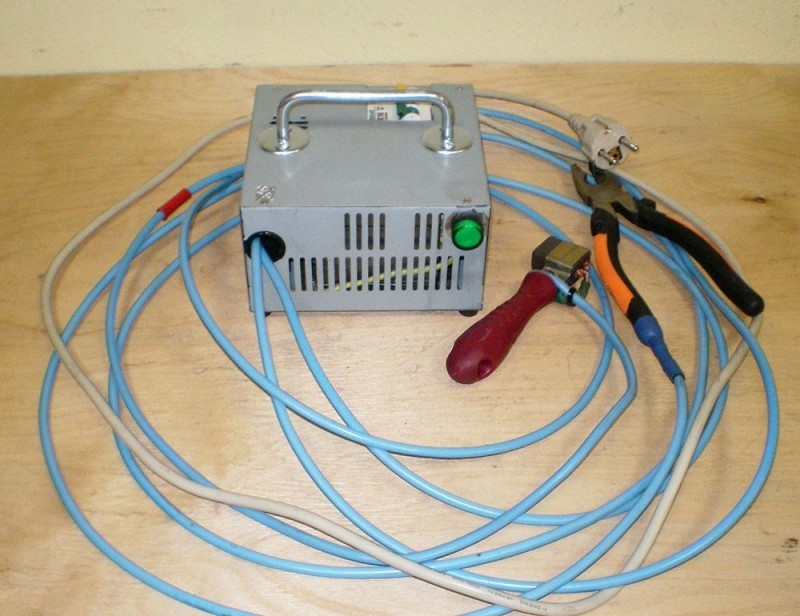

С фото сварочного аппарата, сделанного своими руками можно ознакомиться в нашей галерее.

Если при изготовлении представленного аппарата своими руками появляются трудности, то всегда можно приобрести сварочный аппарат в магазине.

Мини сварочный аппарат 12 В

При помощи этого обычного сварочного аппарата вы можете резать тонкие металлы, сваривать медные провода, наносить гравировку на железную поверхность. Без заморочек можно отыскать и другие использования. Таковой мини сварочный аппарат может быть питать напряжением 12-24 В.

В базе сварочного аппарата лежит высоковольтный преобразователь высочайшей частоты. Построенный по принципу блокинг-генератора с глубочайшей трансформаторной оборотной связью. Генератор сформировывает краткосрочные электрические импульсы, повторяющиеся через сравнимо огромные интервалы. Частота тактирования лежит в границах 10-100 кГц.
Коэффициент трансформации этой схемы будет 1 к 25. Это означает, что если подать на схему напряжение 20 В, то на выходе должно быть порядка 500 В. Это не совершенно так. Так как хоть какой импульсный трансформаторный источник либо генератор без нагрузки имеет массивные высоковольтные импульсы, достигающие напряжения 30000 В! Потому, если вы разберете всякую импульсную китайскую зарядку, то увидите параллельно выходному конденсатору подпаянный резистор. Это и сеть нагрузка, без резистора выходной конденсатор стремительно вытечет из-за превышения напряжение, либо ужаснее того взорвется.
Потому, внимание! Напряжение на выходе трансформатора небезопасно для жизни!

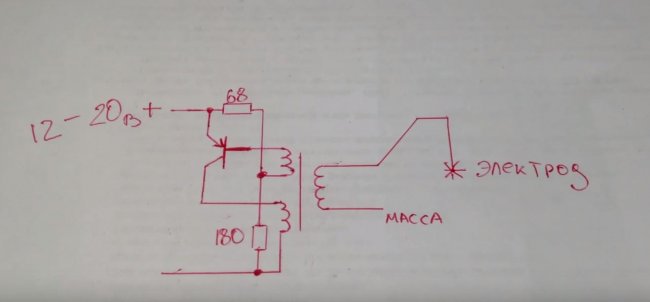

Схема мини сварочного аппарата

• Трансформатор – самодельный, порядок производства описан ниже.
• Резисторы – мощностью 0,5-2 Вт.

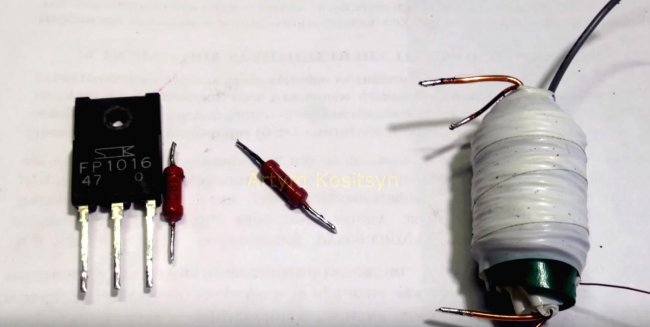

• Транзистор был применен FP1016, но его тяжело отыскать из-за его специфики. Можно поменять на транзистор 2SB1587, КТ825, КТ837, КТ835 либо кт829 с конфигурацией полярности источника питания. Подойдет и другой транзистор с током коллектора от 7 А, напряжением коллектор-эмиттер от 150 В, с огромным коэффициентом усиления (составной транзистор).

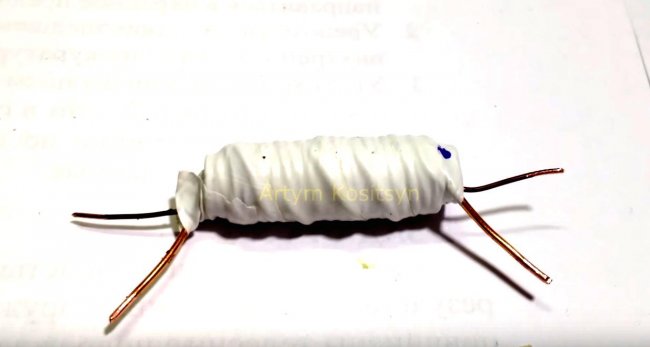

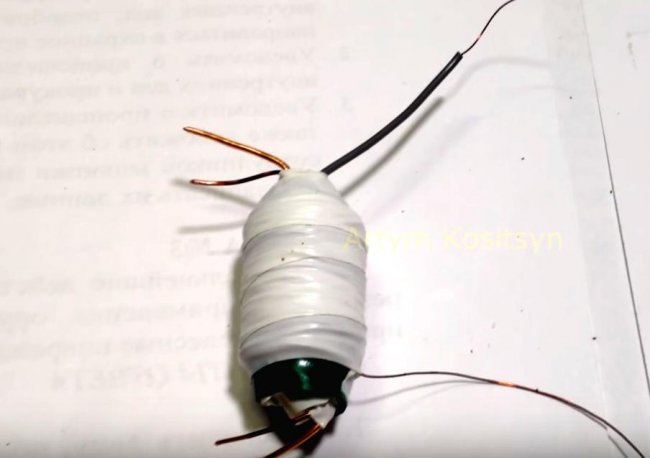

Изготовка трансформатора

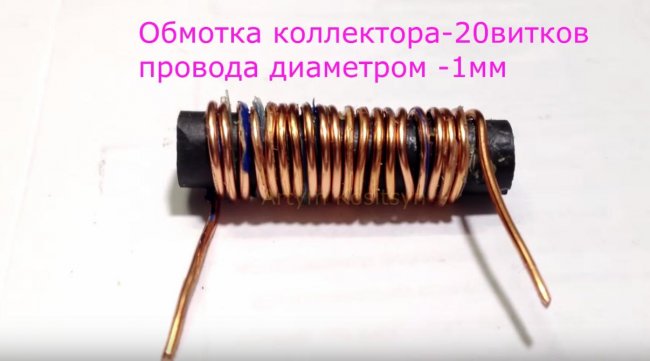

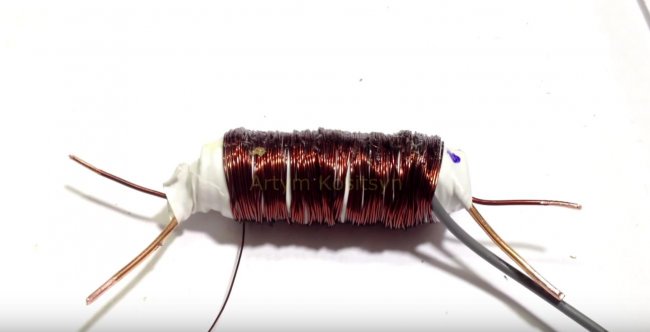

• Обмотка коллектора – 20 витков провода 1 мм.

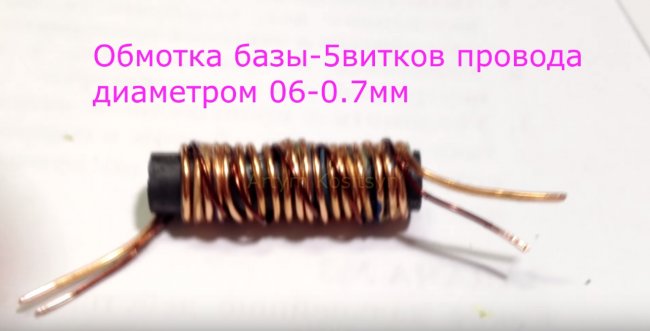

• Обмотка базы – 5 витков поводом 0,5-1 мм.

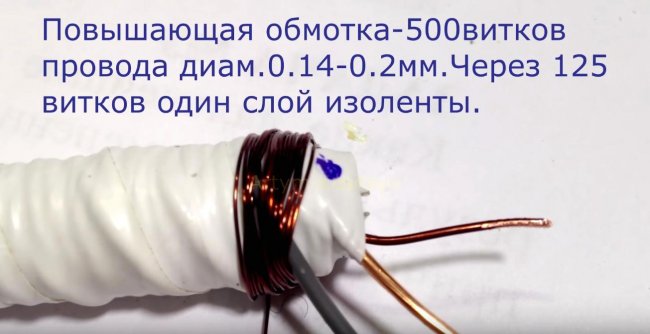

• Высоковольтная обмотка – 500 витков поводом 0,14-0,25 мм.

Собираем схему. Если все исправно – должно запуститься все без заморочек. Так как рабочая частота генератора превосходит звуковую частоту, то писк при работе вы не услышите, так что не стоит дотрагиваться к выходу трансформатора руками.

Пуск генератора начните с напряжения 12 Вольт и по мере надобности увеличивайте.
Дуга загорается с расстояния 1 см, что свидетельствует о напряжении 30 кВ. Высочайшая частота не дает лопнуть пылающей дуге, вследствие чего дуга пылает очень размеренно. При использовании медного электрода при близком контакте с другим электродом появляется плазменная среда (плазма меди) в итоге чего увеличивается температура дуговой сварки-резки.

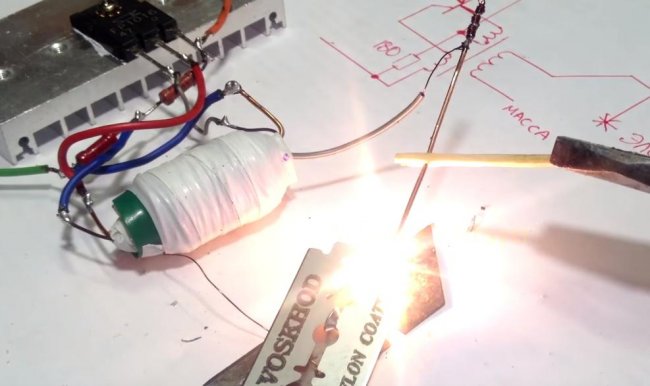

Тесты сварочного аппарата резкой и сваркой

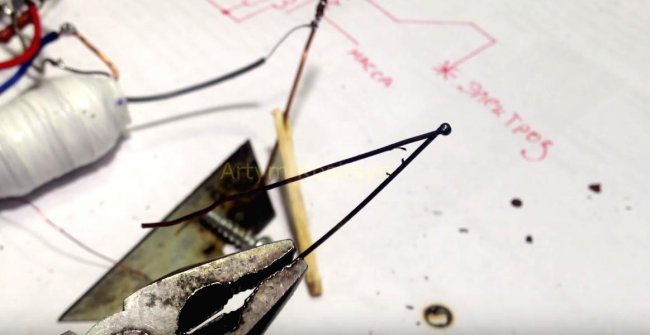

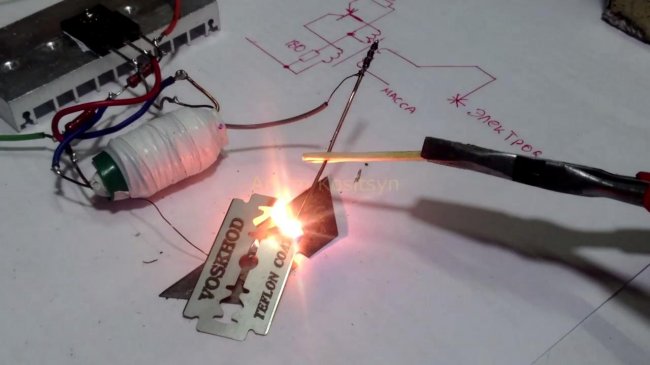

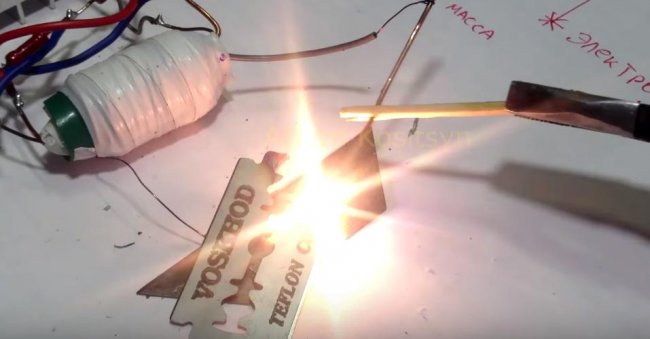

Режем дугой лезвие от бритвы.

Сплавляем медные провода, шириной до 1 мм.

В роли электрода использовалась толстая медная проволока. Он зажат в древесной спичке, так как сухое дерево является и неплохим изолятором.

Если для вас приглянулся этот маленький сварочный аппарат, то вы сможете выполнить его и огромных размеров, и мощности. Но будьте очень аккуратны.
Также для роста мощности можно собрать генератор по двухтактной схеме, да ещё и на полевых транзисторах, как здесь – Обычный индукционный нагреватель 12 В. В данном случае мощность будет приличная.
Также не стоит глядеть на калоритные разряды дуги не вооруженным взором, используйте особые защитные очки.

Сварочный аппарат своими руками: как выполнить его дома

Если у вас есть необходимость выполнения каких-нибудь легких сварочных работ для бытовых нужд, совсем не непременно получать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без усилий собрать сварочный аппарат своими руками, о чем и речь пойдет ниже.

Сварочные аппараты: систематизация

Любые аппараты для сварки бывают электрическими либо же газовыми. Стоит сходу сказать, что самодельные сварочные аппараты не должны быть газовыми. Так как они содержат в себе взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Потому в контексте самостоятельной сборки конструкций пойдет речь только об электрических вариантах. Такие агрегаты также разделяются на разновидности:

1. Установки-генераторы — обустроены своим генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд таковой вариант не подойдет, ну и собрать без помощи других его будет трудно.
2. Трансформаторы — такие установки, в особенности автоматического типа, очень распространены посреди тех, кто делает сварочное оборудование без помощи других. Питаются от сети в 220 либо 380 В.
3. Инверторы — такие установки ординарны в применении и совершенно подходят для дома, конструкция малогабаритная и не достаточно весит, но электронная схема довольно сложна.
4. Выпрямители — эти аппараты просто собирать и использовать по предназначению. С помощью их даже новичок может делать высококачественные сварные швы.

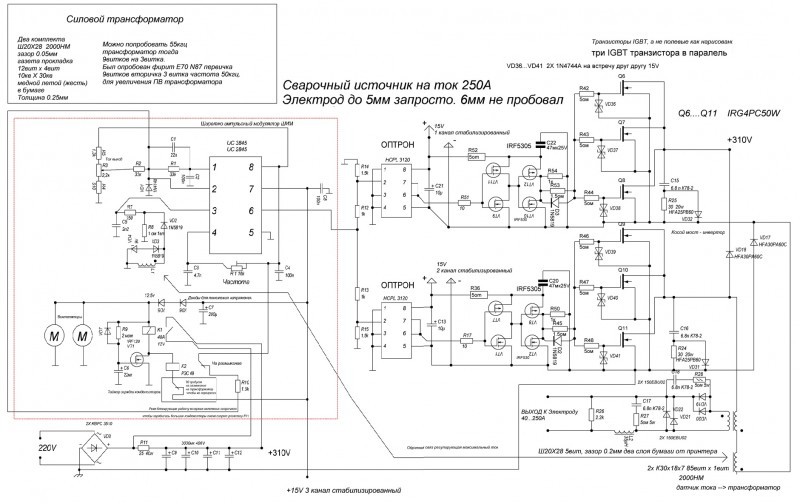

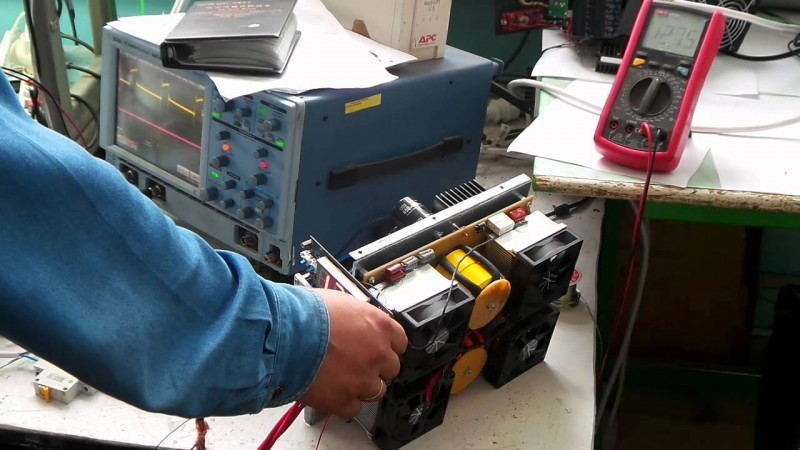

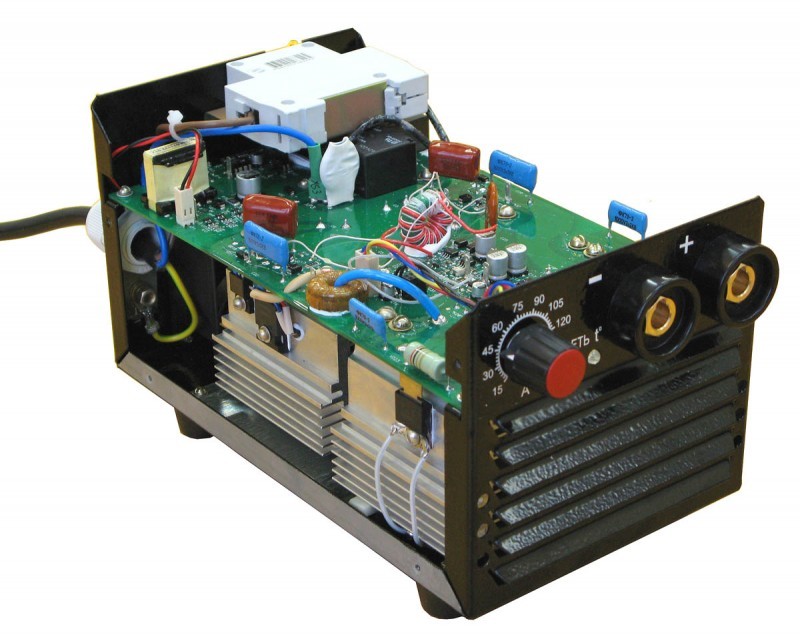

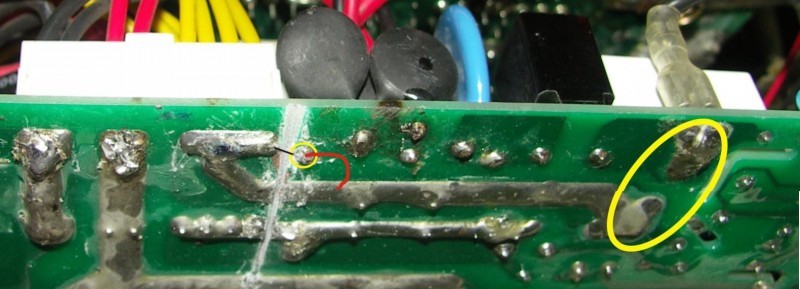

Как выполнить сварочный аппарат инверторного типа

Дабы в домашних критериях собрать инвертор, будет нужно схема, которая дозволит соблюсти нужные характеристики. Рекомендуется брать детали от старенькых русских устройств:

Характеристики для аппарата можно выбирать такие:

• Он должен работать с электродами, поперечник которых не превосходит 5 мм.
• Наибольший показатель рабочего тока равен 250 А.
• Источник напряжения — сеть бытовая на 220 В.
• Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие составляющие:

• блок питания;
• выпрямитель;
• инвертор.

Начинаем с намотки трансформатора и действуем в таковой последовательности:

1. Возьмите ферритовый сердечник.
2. Сделайте первую обмотку (100 витков средством провода ПЭВ 0,3 мм).
3. 2-ая обмотка — 15 витков, проводом с сечением 1 мм).
4. 3-я обмотка — 15 витков проводом ПЭВ 0,2 мм.
5. 4-ая и 5-ая — соответственно по 20 витков проводами с сечением 0, 35 мм.
6. Дабы охладить трансформатор, возьмите вентилятор от компьютера.

Дабы транзисторные ключи работали безпрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы устройства закрепите в корпусе. Можно применять старенькый корпус от радиоустройства, а можно его выполнить и без помощи других.

С лицевой части корпуса устанавливается светодиодный индикатор, который указывает, что устройство включен в сеть. Тут же можно поставить дополнительный выключатель, также защитный предохранитель. Еще его можно установить на заднюю стену и даже в сам корпус.

Все находится в зависимости от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат особым устройством либо тестером и сможете провести его испытание.

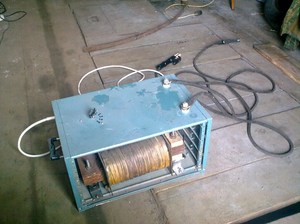

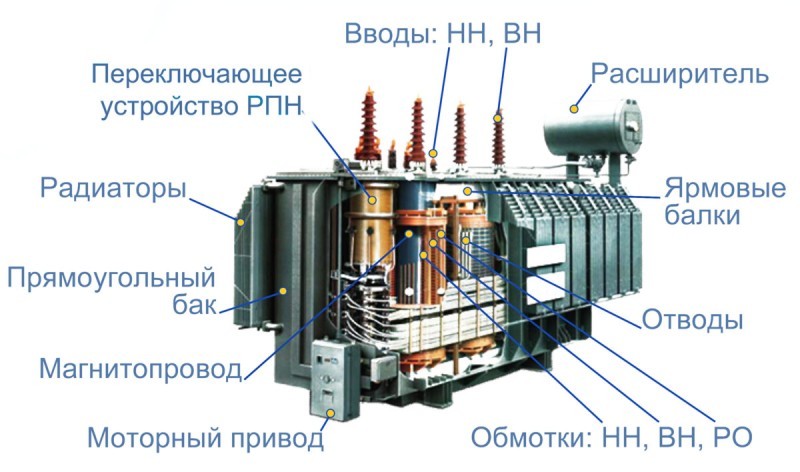

Сварочный трансформатор своими руками

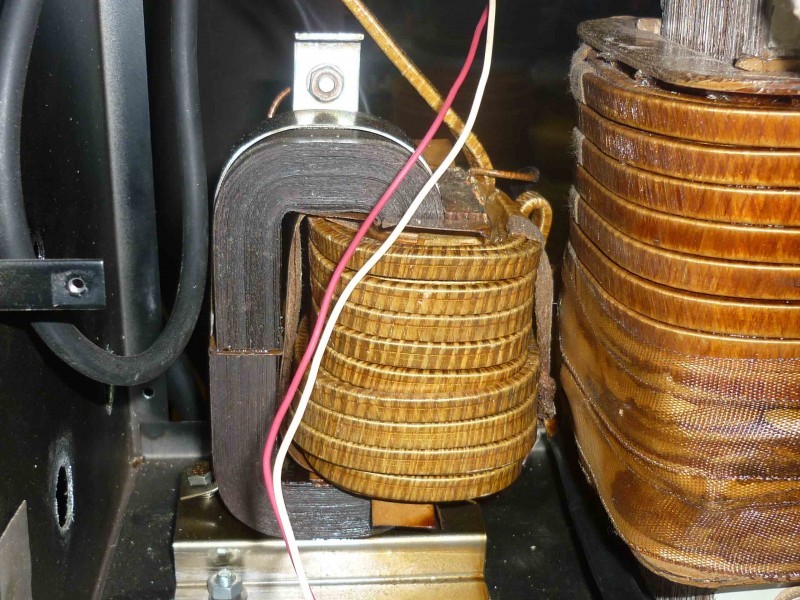

Сборка трансформаторного варианта будет от предшествующей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки неизменным током необходимо собрать к нему ординарную приставку .

Для работы для вас будет нужно трансформаторное железо для сердечника, также несколько 10-ов метров толстого провода либо толстой медной шины. Все это можно отыскать в пт приема металлов. Сердечник идеальнее всего делать П-образным, тороидальным или круглым. Многие также берут статор от старенького электромотора.

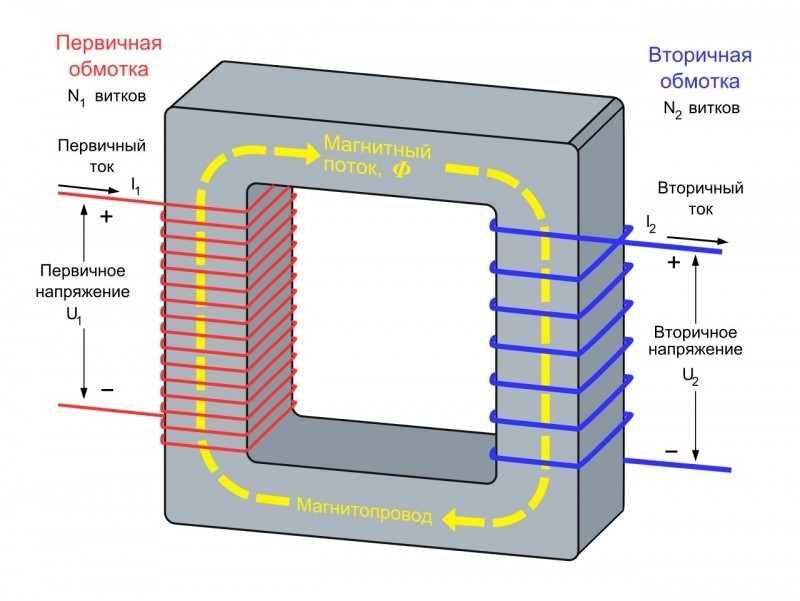

Аннотация сборки П-образного сердечника смотрится таким макаром:

• Возьмите трансформаторное железо сечением от 30 до 55 с м 2 . Если показатель будет больше, аппарат получится очень томным. А если сечение будет меньше 30, устройство не сумеет корректно работать.
• Возьмите медный обмоточный провод сечением около 5 мм 2 , снаряженный теплостойкой изоляцией из стеклоткани либо хлопка. Изоляция принципиальна, так как во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное либо прямоугольное сечение. Но таковой вариант найти трудно. Подойдет и обыденный с аналогичным сечением, но только для вас необходимо будет снять с него изоляцию, обмотать стеклотканью и кропотливо пропитать электротехническим лаком, после этого высушить. В первичной обмотке 200 витков.
• Вторичная обмотка востребует порядка 50 витков. Провод обрезать не надо. Включите в сеть первичную обмотку, а на проводах вторичной найдете место, где напряжение составляет около 60 В. Для поиска таковой точки отматывайте либо наматывайте дополнительные витки. Провод может быть дюралевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.

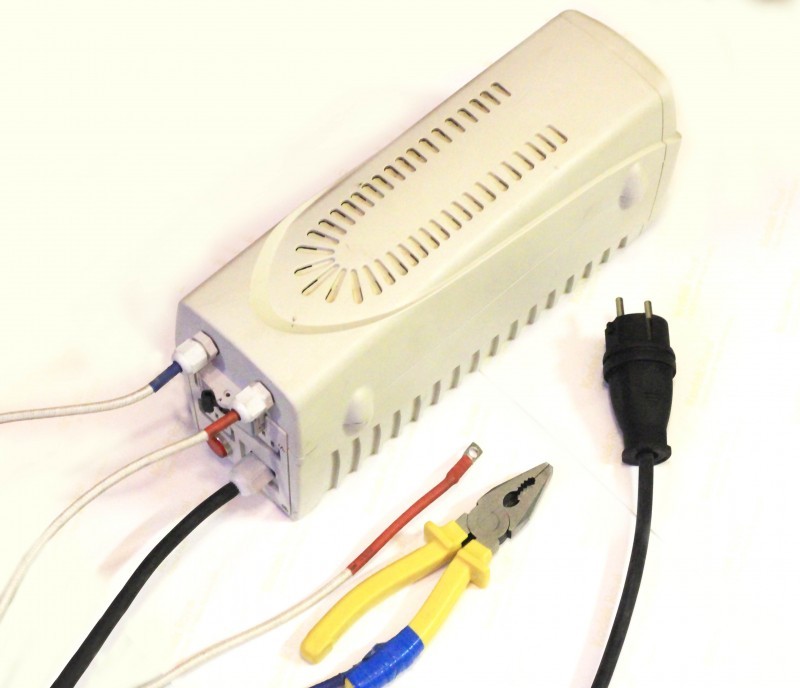

• Готовый трансформатор установите в корпус.
• Дабы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку поперечником 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с поперечником в 10 мм, а в другой конец воткните конец провода, за ранее очищенный от изоляции. Дальше, обожмите его легкими ударами молотка. Дабы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали идеальнее всего применять медные. Наматывая вторичную обмотку лучше делать отводы через каждые 5−10 витков, они позволят поменять ступенчато напряжение на электроде;
• Для производства электродержателя возьмите трубу с поперечником около 20 мм и длиной порядка 20 см. На концах приблизительно в 4 см от торцевой части выпилите выемки до половины поперечника. В выемку воткните электрод и прижмите пружиной на базе приваренного кустика проволоки из стали с поперечником 5 мм. Ко второму кону прикрепите таковой же провод, который употреблялся для вторичной обмотки, при помощи гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним поперечником.

Готовый аппарат к сети идеальнее всего подключать при помощи проводов с сечением от 1,5 с м 2 и поболее, также рубильника. Ток в первичной обмотке обычно не превосходит показатель в 25 А, а во вторичной колеблется в границах 6—120 А. Во время работы с электродами поперечником 3 мм через каждые 10−15 делайте остановки, дабы трансформатор остыл. Если электроды более тонкие, это не надо. Более нередкие перерывы необходимы, если вы работаете в режиме резки.

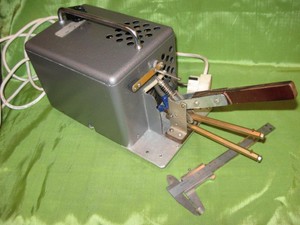

Мини-сварка своими руками

Дабы без помощи других собрать маленький аппарат для сварки, для вас будет нужно всего только несколько часов и такие материалы:

• стержень графитовый из старенькой батарейки;
• бокорезы либо пассатижи;
• ножик;
• сухая тряпка;
• наждачка;
• перчатки;
• 20 см проволоки поперечником 5 мм из алюминия либо меди;
• 6 см проволоки ПЭВ 0,5 из меди;
• изолента;
• провод многожильный;
• хоть какой железный зажим;
• трансформатор от блока питания микроволновки с выпрямителем, либо старенького телека либо приемника.

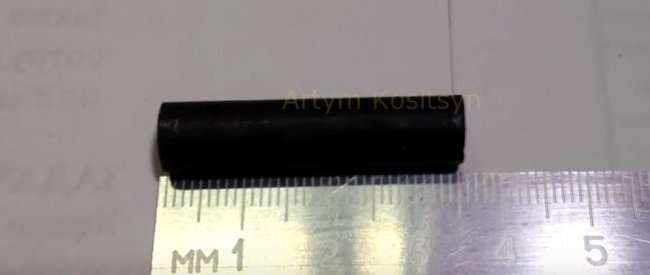

Поначалу аккуратненько разберите старенькую батарейку и извлеките из нее графитовый стержень. На конце его заострите шкуркой и протрите сухой тряпкой. Кусочек толстой проволоки на4−5 см от конца очистите от изоляции и при помощи пассатижей либо бокорезов загните петлю. В нее воткните угольный электрод.

Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Сейчас все это вставляется в подходящий корпус — и аппарат готов.

Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и отлично обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.

Можно использовать ручку паяльничка либо нечто схожее. Включите устройство в бытовую сеть и сделайте соединение деталей средством графита. Должно появиться пламя, а на конце деталей появляется шарообразный сварной шов.

Для домашней мастерской наличие сварочного аппарата очень принципиально. Такие приборы имеют различные конструкции и модификации. Как новенькие, так и бывалые мастера нередко предпочитают не заводские, а самодельные аппараты, которые можно видоизменять на свой лад.
