Схема подключения выключателя с 2х мест

Статья будет о том, как управлять освещением с нескольких мест без проходных выключателей и импульсных реле. Не считая того, для данной реализации можно вообщем применить 2-проводные кабели и обыденные одноклавишные выключатели!

Надеюсь, заинтересовал, сейчас по порядку.

Как обычно, поначалу незначительно теории и повторения пройденного.

Итак, необходимо управлять освещением с нескольких мест в большенном помещении либо длинноватом коридоре, либо на лестнице. Что нам предлагают обыденные электрики? Обычно это два варианта –

  1. Проходные переключатели.
  2. Импульсные реле.

Очень кратко разглядим оба варианта.

Проходные и перекрестные переключатели

По этому вопросу у меня есть статья. Там поведано, что в случае, если управление светом необходимо с 2-х мест, применяются проходные переключатели (либо выключатели, как молвят в народе). К каждому из них необходимо проложить три провода.

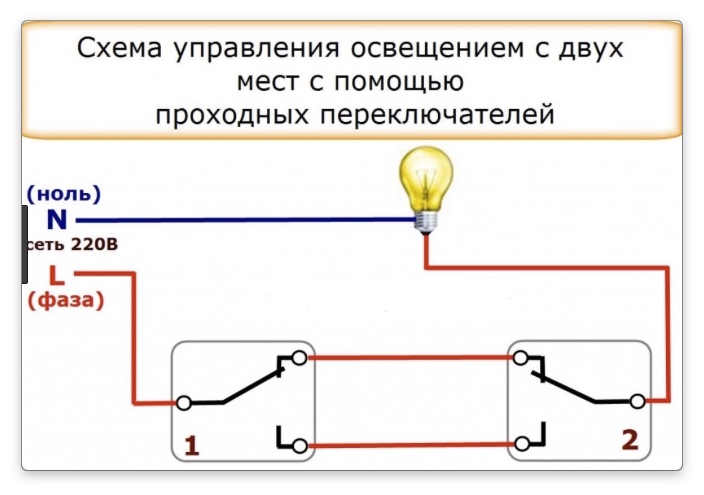

Схема будет таковой:

Традиционная схема включения освещения из 2-ух точек с проходными выключателями

Если точек управления светом 3 и больше, необходимо уже (не считая 2-ух проходных по бокам схемы) ставить перекрестные переключатели, к каждому из которых прокладывается по 4 провода:

Схема с перекрестным переключателем для включения освещения с трёх мест

Если необходимо управление с 4-х мест, но необходимо соответственно 2 проходных и 2 перекрестных переключателя:

Схема на 2-ух проходных и 2-ух перекрестных переключателях для включения света с 4 мест

И т.д., количество перекрестных переключателей возрастает.

Минусы схем с проходными и перекрестными переключателями

Некоторые недочеты традиционных схем с переключателями могут показаться неочевидными либо незначительными, но всё же перечислю их.

  • Проходные и перекрестные переключатели имеют более высшую стоимость, чем обыденные.
  • Нередко их не бывает в наличии в магазинах.
  • Нужна прокладка большего количества проводов.

Управление светом с помощью импульсных реле

Припоминаю, импульсное (бистабильное) реле – это такое реле, которое меняет своё состояние всякий раз, когда на него идёт воздействие с выключателя.

Можно сказать, что импульсное реле разделяет частоту поступающих импульсов на два.

Читайте мою давнюю статью По устройству и подключению импульсного реле (бистабильного выключателя) от белорусской компании Евроавтоматика ФиФ.

Большой плюс импульсного реле – к его входу можно подключать сколько угодно выключателей (поточнее, кнопок без фиксации), в разумных границах.

  • Мы зависим от контроллера и его программы, которые могут подвести в итоге помехи и других воздействий, включая время службы.
  • Не многим нравится то, что какая-то автоматика решает, когда свет должен быть выключен. Некоторые желают вполне держать под контролем ситуацию, а не ожидать, пока свет выключится по таймеру. Либо не выключится? А счетчик мотает?
  • Не все обожают, когда заместо обычных выключателей, в каких всё ясно/понятно, применяются кнопки без фиксации.

Справедливости ради скажу, что такие реле на данный момент достаточно нередко ставятся в домах, где есть комнаты с несколькими входами/выходами.

Но, что делать, если импульсное реле по каким-то причинам поставить нельзя? К примеру, владелец не желает ставить кнопки, так как уже купил выключатели? А перекрестные и проходные переключатели не поставить, т.к. в стенке заложено по 2 жилы на выключатель? Либо в продаже нет перекрестных выключателей (кстати, в Таганроге с этим трудности)?

Управление светом с нескольких мест с помощью промежных реле

Промежуточное реле – это в принципе обыденное реле, которое может делать перечисленные функции (либо одну из них):

  1. Гальваническая развязка,
  2. Переход с 1-го уровня напряжения на другой (либо с 1-го рода тока на другой),
  3. Усиление тока, когда управляющий ток еще меньше, чем ток контактов,
  4. Выполнение логических функций,
  5. Размножение контактов (из 1-го переключения можно выполнить 4, к примеру).

Как раз последняя функция и поможет нам сделать проходные и перекрестные выключатели на реле, при всем этом используя обыденные выключатели, дабы управлять этими реле.

Схема поможет осознать написанное:

Схема на 2 проходных переключателях и 2 реле. Включение осветительных приборов с 4 мест

Другими словами, реле своими контактами имитируют перекрестные переключатели.

Можем пойти далее – используем 4 реле, и 4 обыденных выключателя!

Схема на 4 реле для имитации схемы на 2 проходных и 2 перекрестных переключателя

На схеме S1, S2, S3, S4 – обыденные обычные включатели. Людям, далёким от электрики и автоматики, будет просто и просто осознать эту систему.

Реализация схемы управления освещением на промежных реле

Мой неизменный читатель Николай собрал предложенную схему. Задачка стояла выполнить включение света с 4 мест в большенном публичном помещении, при этом применять выключатели, а не кнопки. К каждому выключателю было подведено 3 провода, а плитку трогать было вообщем не вариант.

Сборка схемы

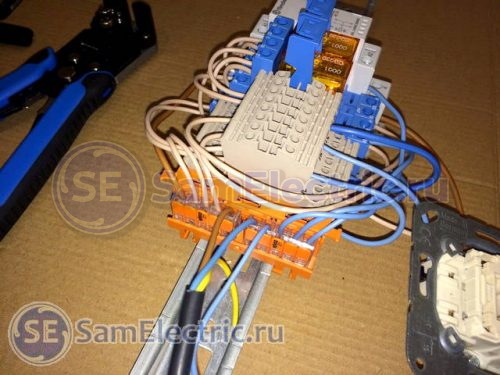

Сборка схемы на переключателях и реле

Направьте внимание – применяются клеммы Wago 221 на 5 контактов, установленные на ДИН-рейку через особый держатель.

Сборка и отладка схемы управления освещением на реле

Сборка и отладка схемы управления освещением на реле

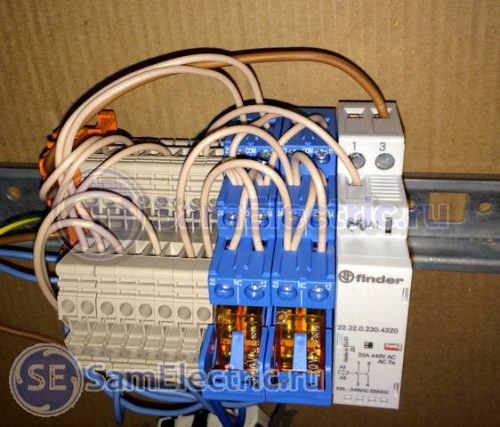

В качестве промежных реле применяются реле Finder с катушкой на 230В.

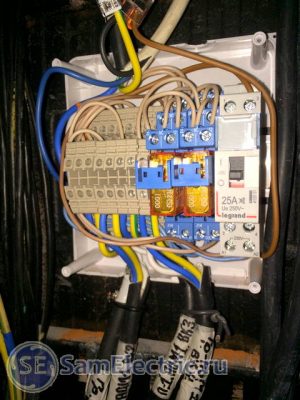

Сборка и отладка схемы управления освещением на реле и модульном контакторе

Схема управления освещением на реле и модульном контакторе

Так как применяются массивные прожектора, мощность которых более 2 кВт, использован модульный контактор с током контактов 25А. Контактор делит “логическую” и силовую части.

Направьте внимание, у этого контактора есть 3 положения – Включен, Автомат (управление через катушку), и Выключен.

Схема вышла такая:

Схема на 2 проходных переключателях 2 реле и модульном контакторе

Кому любопытно, почитайте, чем контактор принципно отличается от пускателя.

Кстати, схожий модульный контактор я использовал в самодельном АВР для подключении генератора к дому. Там я рекомендовал катушку включать последовательно с резистором, дабы уменьшить её нагрев при продолжительном включении.

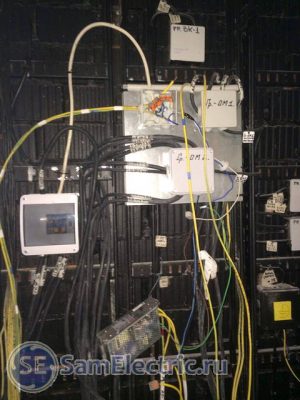

А процесс монтажа в подсобном помещении (электрощитовой) смотрелся так:

Монтаж системы управления светом

Установка системы управления освещением с 4 мест

Применяется кабель NYM, медный моножильный круглый.

Спасибо за внимание, прошу делиться воззрениями и задавать вопросы в комментах!

Включение с различных мест при помощи реле и концевых

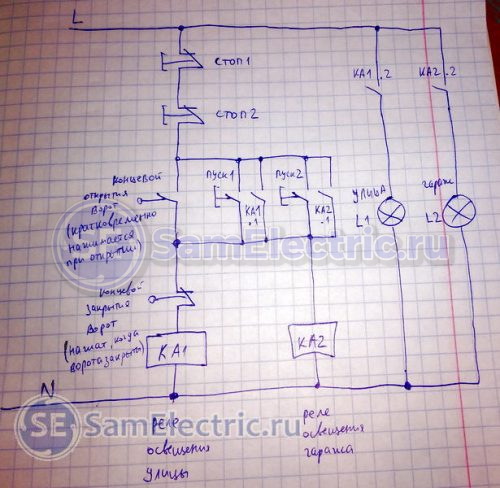

По требованию читателя Золтана, по-быстрому накидал схему, которая включает и выключает две группы освещения на улице и в гараже. При всем этом применяются кнопки без фиксации, концевые и реле.

Схема включения света через концевые и реле

Схема включения света через концевые, кнопки Запуск, Стоп и реле

Вдохновение брал отсюда:

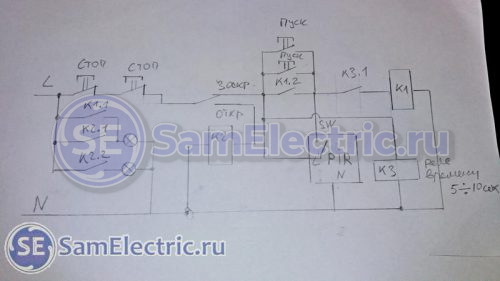

К 26 января после нескольких промежных вариантов родилась такая схема:

Схема освещения на реле

Схема освещения на реле с датчиком движения, концевым выключателем и реле времени

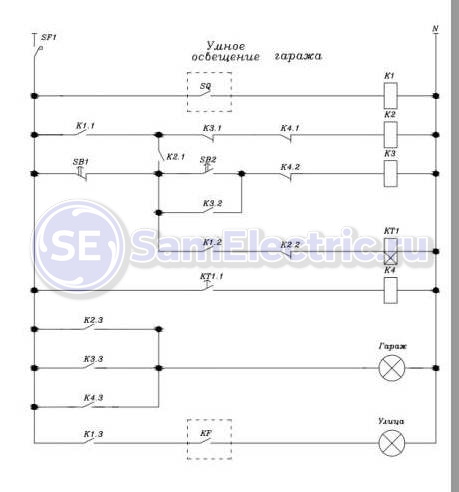

А позже создатель видео прислал Золтану свою схему, вот она!

Схема автоматики для включения света с разных мест

Схема автоматики для включения света с различных мест

Обновление: Схема гаражного освещения с нескольких датчиков

Читатель Артём (см.комментарий от 22 февр.2020 г.) прислал своё видео, в каком он тщательно рассматривает принципы построения схожих схем “гаражной” автоматики. В конечном итоге у него вышла своя схема, рекомендую к ознакомлению!

Действенная схема подключения проходного выключателя из 2-ух мест

Пошаговый монтаж коммутирующего устройства

Обычно одна осветительная конструкция управляется одним электровыключателем. Другими словами, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Не считая того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но нередко бывают случаи, когда таковой метод управления светильниками неудобен.

Общая информация

Когда может быть неудобна традиционная схема:

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, достаточно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать осветительные приборы из различных помещений, различными кнопками и независимо друг от друга.

Таковой метод очень практичен и кроме общего удобства помогает сберегать электроэнергию. С помощью проходного электровыключателя не надо оставлять свет, к примеру, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа при необходимости и выключить около входной двери.

[attention type=green]Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с 1-го контакта на другие два по очереди.[/attention]

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Не считая того, таким макаром можно подключать любые приборы, кроме осветительных, нуждающиеся в схожей схеме включения/выключения.

Схематические особенности

Схема установки такового рода устройств не сложна, но просит бдительности.

[attention type=green]Принципиально! На шаге сотворения проводки в местах, где планируется установка перекидных конструкций, необходимо проложить трехжильный кабель до первых 2-ух, а если вы желаете установить большее количество переключателей, до следующих необходимо протянуть четырехжильный кабель.[/attention]

Для сотворения данного типа управления освещением с 2-ух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При всем этом переключение обязано иметь перекидной нрав, другими словами, 1-ый узел будет общим для 2-ух оставшихся. В одном из положений переключения он замыкает 1-ый, а в другом – последующий контакт. Замкнутость 3-х соединений сходу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с 2-мя перекидными коммутирующими конструкциями, то в нее заходит:

  • Соединительная коробка, по другому именуется ответвительной. Служит для защиты соединений электрических кабелей.
  • Устанавливается в каждом помещении, а в огромных комнатах их бывает несколько.
  • Соединительные провода (2-ух, 3-х и четырехжильные)
  • Два проходных коммутирующих устройства
  • Конкретно осветительный прибор

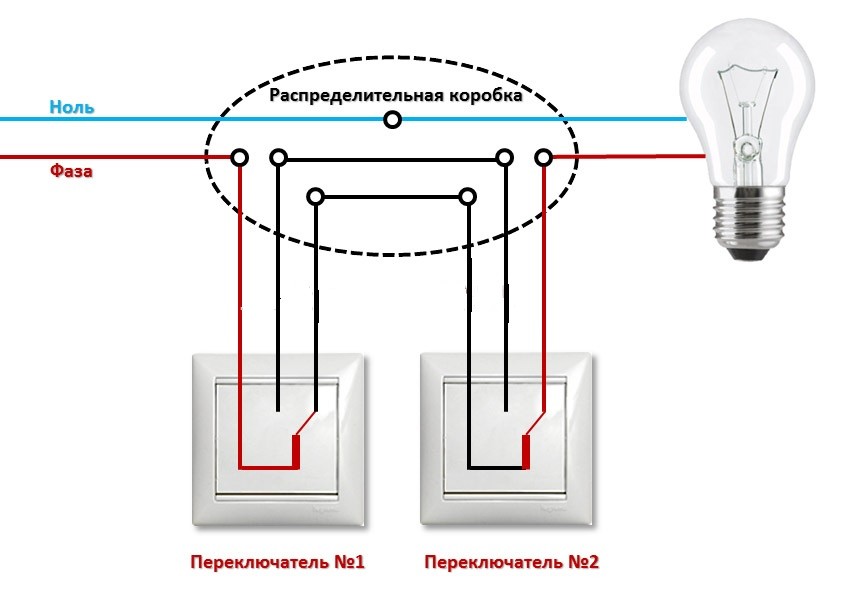

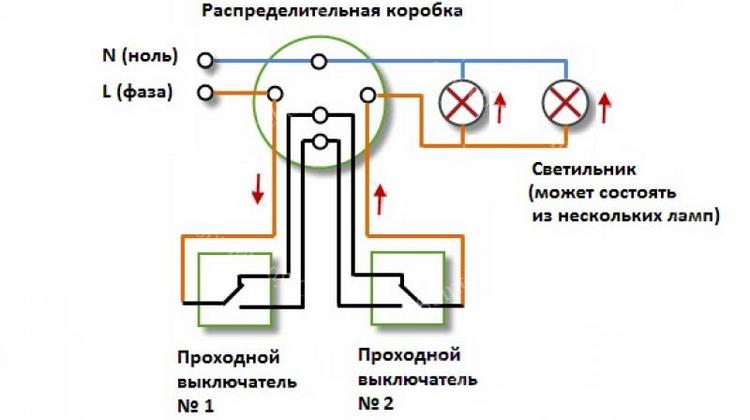

Примерная схема подключения проходных выключателей с 2-ух мест смотрится так:

  • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на осветительный прибор.
  • Провод «фаза» идет от такого же источника на ту же коробку, а позже – на общий контакт первого переключателя.
  • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
  • Фаза от общего контакта выключателя 2 идет на другой электроузел осветительного прибора.

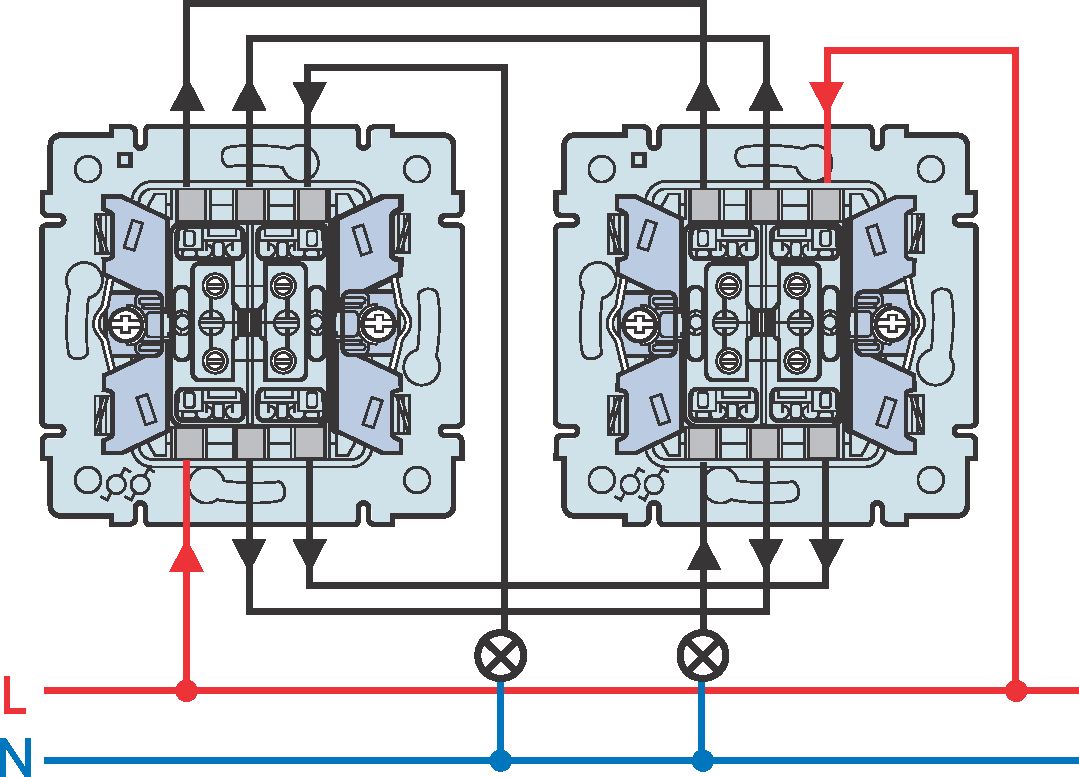

Примерная схема подключения проходного двухклавишного выключателя с 2-ух мест представлена дальше на рисунке:

Принцип установки устройства

Установка системы управления одним осветительным устройством из 2-ух точек несложен. Он делается следующим образом:

  • На требуемые места установить перекидные коммутирующие конструкции
  • Вывести от них кабели трехжильные
  • Монтировать электросветильник, либо несколько, заведенные в параллельное соединение
  • Вывести от него (них) двухжильный кабель
  • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и комфортного доступа к самой коробке от питания, перекидных конструкций и электроосветительных устройств
  • Соединить их так, как описано выше
Читайте по теме:  Электрический щит в личном доме

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному устройству с общего узла электровыключателя 2.

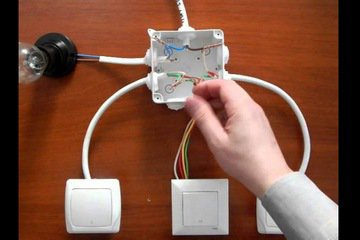

Для примера предлагаем для вас поглядеть видео, в каком представлена схема подключения проходных выключателей с 2-ух мест:

Пошаговый установка

Установка проходных выключателей вероятен как при открытом, так и при сокрытом типе проводки. Его можно выполнить своими силами при соблюдении нескольких правил безопасности:

  • Обесточьте квартиру до работ.
  • Пристально инспектируйте, где размещена фаза, а где ноль.
  • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
  • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
  • Обусловьте мощность осветительного устройства и подбирайте трехжильный кабель соответственного сечения, исходя из мощности употребления электроэнергии.

Схема включения проходного выключателя из 2-ух мест:

План включения коммутирующего устройства

За счет собственной конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» собственной кнопки. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» зависимо от положения электроконтактов другого выключателя. Поэтому, положение кнопки при выключенном свете каждый раз будет различным.

[attention type=yellow]К этой особенности применения можно очень стремительно привыкнуть и воспользоваться проходными переключателями без помех.
[/attention]

Кандидатура

Кандидатурой проходным дублирующим переключателям могут стать бистабильные реле либо светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле прибыльнее устанавливать, если нужна управлять освещением не 2-мя, а 4-мя и поболее электровыключателями. Осветительные приборы же с датчиками движения не так удобны, ежели проходной выключатель. Скорость перемещения, количество остановок и другие причины будут оказывать влияние на неизменные включения/выключения электроосвещения, что очень неловко.

Удобство применения в быту проходных электровыключателей сделало вышеперечисленную схему управления лампами освещения очень пользующейся популярностью. В текущее время трудно представить для себя жилое либо производственное строение, где не используются перекидные коммутирующие конструкции.

[attention type=green]Приметная экономия электроэнергии приводит к повсеместной установке схожих устройств.
[/attention]
Выполнить в собственном жилье таковой тип управления электроосветительными устройствами совершенно нетрудно, если следовать советам, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем для вас поглядеть ещё одно познавательное и увлекательное видео о схеме подключения и установке проходных выключателей из 2 мест:

Как подключить проходные выключатели с 2-ух мест – схема

Освещение таких проходных помещений, как лестничные просветы, холлы, коридоры, с одним выключателем делает неудобства. Для выключения осветительного прибора требуются холостые переходы из конца в конец. В таких ситуациях реализованная схема проходных выключателей с 2-ух мест обеспечивает комфорт в доме и сберегает средства за счет понижения расхода электроэнергии.

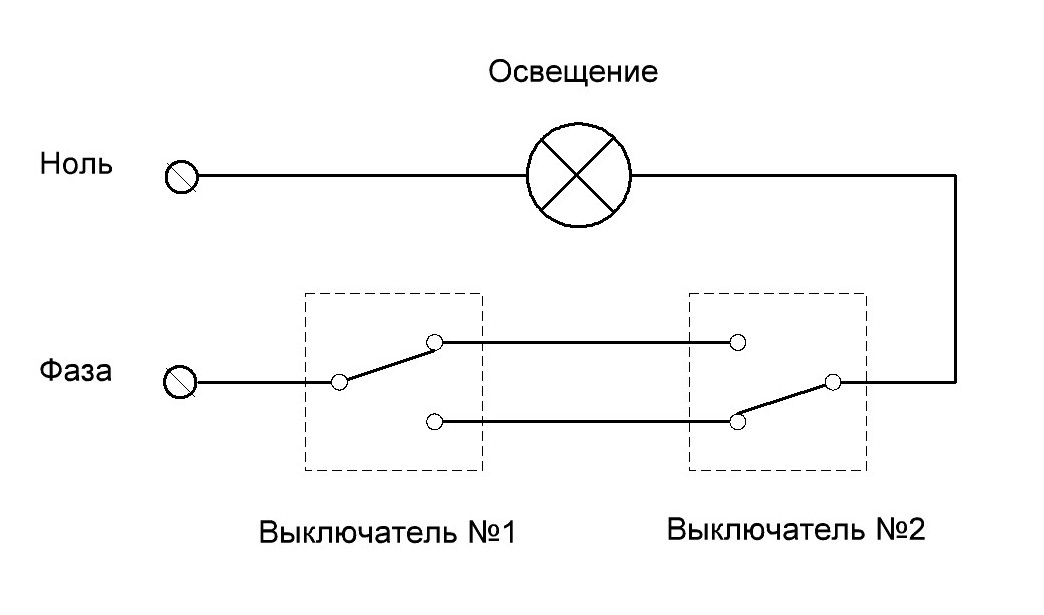

Схема проходных выключателей

Схема проходных выключателей с 2-ух мест.

Конструкция устройства

Для прокладки цепи с возможностью включения (выключения) лампы из 2 точек будет нужно специальные элементы цепи:

  1. Кабель 3-жильный типа ВВГнг-LS (либо NYM) с сечением провода 1,5 кв. мм.
  2. Два выключателя с числом контактов 3.

Двухпозиционный выключатель размыкает соединение и для монтажа проходной цепи не подойдет. При выборе устройства уточняйте его тип, дабы не избрать перекрестный (перекидной) переключатель света. Маркировка в виде 2 треугольничков у них размещена горизонтально, в то время как у проходного устройства знаки нанесены вертикально.

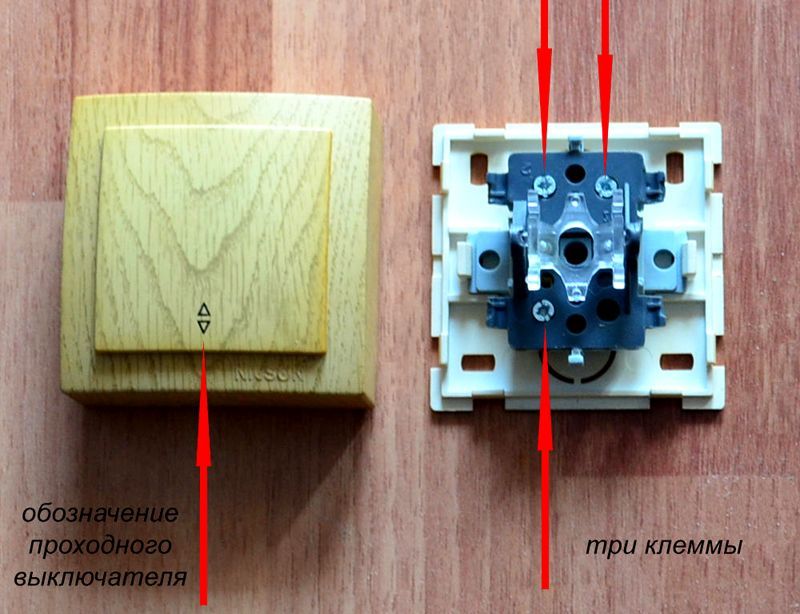

При отсутствии маркировки найти тип получится по расположению контактов. В конструкции находятся 1 клемма в высшей части и 2 точки подключения провода понизу.

Как работает проходной выключатель

При подаче электрического тока к входу 1-го из выключателей, он перетекает к одной из 2-ух выходных клемм. Если проводят подключение 2-ух однотипных переключателей, то появляется 1 из 2-ух состояний цепи:

  • для прекращения подачи тока хоть каким из пары устройств разрывают замкнутую цепь;
  • для подачи напряжения один из выключателей используют для замыкания параллельного контура.

Проходной выключатель

Проходной выключатель по внешнему облику не отличается от обыденного.

С учетом этой особенности принцип деяния проходного переключателя основан не на прекращении подачи электрического тока на одну лампочку, а на подводе питания по одному из рабочих контуров.

Виды проходных выключателей

Термин “проходной выключатель” предполагает связанные между собой несколько устройств по одной из 2 схем. Сами сборочные единицы выпускаются в широком ассортименте и разделяются:

1. По виду. Выключатели выпускают кнопочные, клавишные и поворотные. Последний вид предназначен для промышленных помещений и не смотрится презентабельно.

2. По числу контактов. Выключатели создают проходные, комбинированные (3 клеммы кратно растут с учетом числа кнопок), перекрестные. Последний тип применяется, когда запланировано большее число точек управления состоянием цепи.

В случае модернизации имеющейся проводки – при освещении лестниц, коридоров – проще всего применять замкнутую цепь при 2 установленных 3-контактных устройствах.

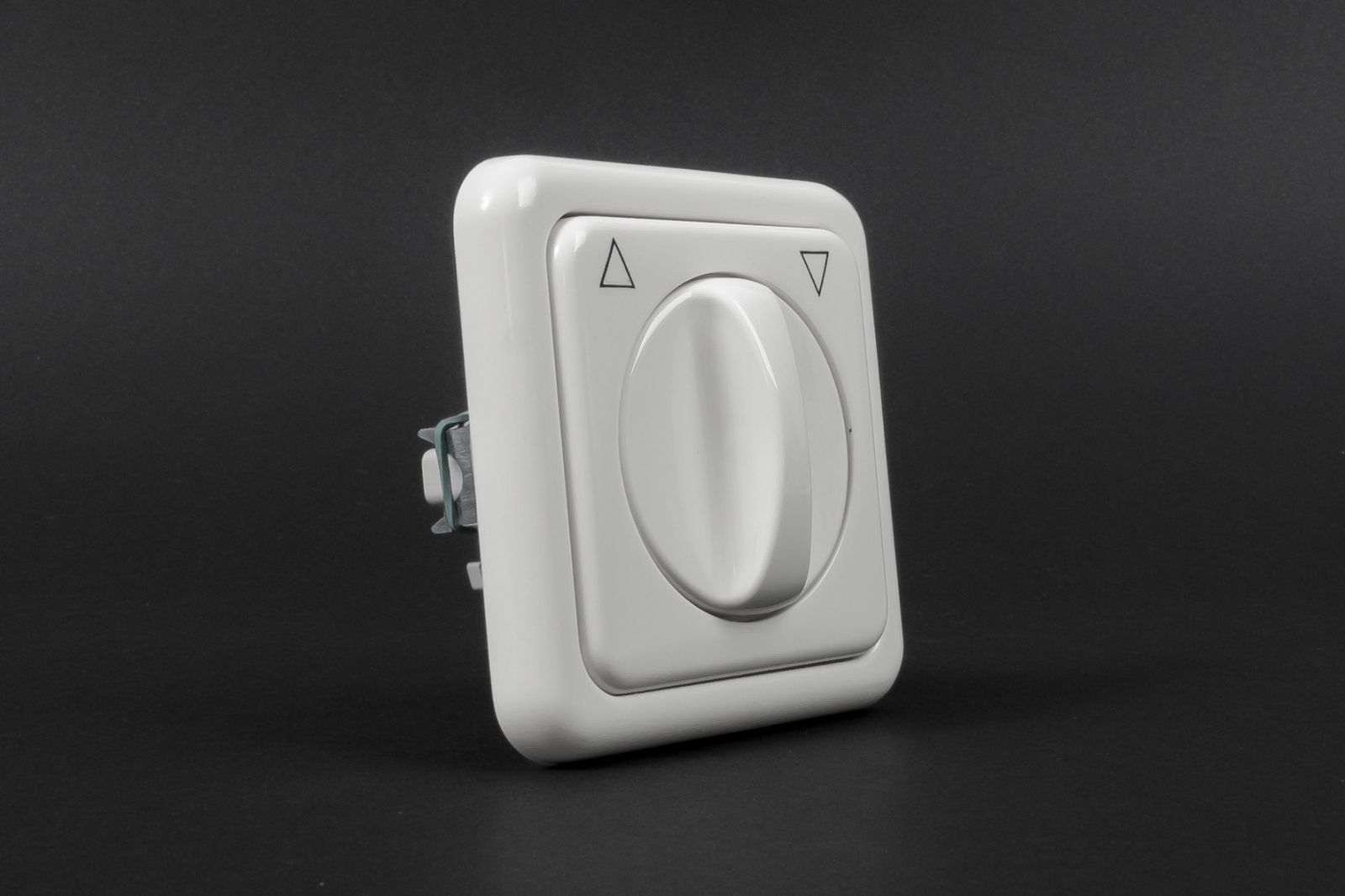

Поворотный выключатель

В поворотных выключателях контакты замыкаются при помощи специального поворотного механизма.

Зависимо от метода прокладки кабеля в квартире либо доме выбирается и тип переключателя. Если провод проложен по стенке, выбирают внешнее устройство, в случае классической укладки в нишах стенок – подойдет встраиваемый аналог.

Достоинства и недочеты схемы

При использовании включения освещения из нескольких точек достоинства явны:

  • отсутствует необходимость долгих переходов в помещении для подачи/отключения питания к потребителю;
  • экономия электроэнергии.

В качестве недочетов выделяют необходимость нести дополнительные издержки на покупку электротехнических изделий. В случае проведения работ в эксплуатируемом помещении, неудобства связаны с проведением монтажных работ в помещении. В поновой отстраиваемом доме разница в схеме прокладки проводов не принципиальна с позиции сотворения излишней пыли.

Монтаж проходного выключателя

Схема проходных выключателей с 2-ух мест чувствительна к изменениям нагрузки.

В случае широкого использования сложной разводки для нескольких световых точек количество “скруток” в разветвительных коробках резко возрастет. При условии плохого выполнения соединений, ненадлежащей фиксации контактов вероятны отказы в работе переключателей, нарушение целостности всей цепи. Не считая того, кратно возрастает расход кабельной продукции. В масштабах коттеджа либо офисного строения дополнительно проложенный кабель будет измеряться в километрах.

При обслуживании осветительных приборов не совершенно понятным остается состояние электрической цепи.

Замена лампочки в патроне может стать небезопасной для человека, если она просто взорвется в руках. В таком случае работы безопаснее проводить при отключенном автомате. В последнем случае после демонтажа перегоревшего элемента тестируют состояние контактов патрона.

Схема подключения пв с 2-ух мест

Более нередко разводка электрической цепи с выключением из 2 мест применяется при необходимости подсветить лестничный просвет, для удобства в спальных комнатах. В данном случае активация осветительного прибора осуществляется от входной двери и из удаленной точки на усмотрение юзера. В таковой ситуации схема управления освещением с 2-ух мест будет выполнена с учетом нескольких принципов:

  1. Фазный провод подается на вход 1-го из переключателей.
  2. Вход 2-го из устройств соединяется с 1 из контактов осветительного прибора (центральным).
  3. 2 “выход” устройства освещения соединяют с “нулем”.
  4. Соединения выходных точек переключающих устройств производятся параллельно – выходы №1 и №2 попарно.

Такая схема подразумевает, что подача электрического тока проводится повсевременно, но подключить источник света получится, только если надавить кнопку выключателя – замкнуть 1 из 2 вероятных цепей. При всем этом кнопки переключателей находятся в одном положении.

Схема проходных выключателей

Схема применения 2-ух проходных выключателей.

Техника безопасности

Даже при выполнении легкой разводки для соединения 2-ух переключателей нужна соблюдение обычных правил безопасности:

  • применять диэлектрические перчатки в случае работы без обесточивания сети;
  • верно определять фазный провод, зачем применять индикаторную отвертку (либо мультиметр);
  • в случае наличия заземляющего контура непременно укреплять проводник к штатному гнезду в розетке.

В случае проведения работ с уже смонтированной проводкой не используют “скрутку” из различных материалов. Медные провода не скручивают с дюралевыми. По мере надобности единичного сочетания различных материалов используют клеммное соединение через переходник.

При прокладке новейшей жилы разводку проводят на расстоянии 15 см от потолка с укладкой кабеля в пластмассовый короб. Это будет соответствовать строительным требованиям и нормам безопасности.

Установка защиты

Отдельной защиты для схемы с 2 проходными выключателями не предвидено. Одним из косвенных методов защиты при использовании 2 выключателей является расключение питающего провода. Так как световой устройство нужна подключить к работе от 2 управляющих устройств, прокладывают отдельную ветку. В данном случае даже при выходе из строя 1 из ветвей в доме либо квартире линия освещения остается неповрежденной и сумеет работать при локальном ремонте.

Стоит применять двухклавишные

Двухклавишные переключатели пробуют применять для организации управления осветительным устройством из 3 мест. Заместо такового решения в дополнение к 2 переходным устройствам можно подсоединить перекрестный выключатель. При таком варианте образуются 2 цепи, но это происходит через промежуточное звено:

  • 2 выходных контакта 1-го из переключателей подсоединены к входным точкам перекрестного звена;
  • пара выходных точек 2-го переключателя связаны с выходными клеммами перекрестного элемента.

Выключатели с 2 кнопками применяются для рассредотачивания потока энергии на 2 направления (схема 6 электротехнических справочников). По мере надобности роста числа управляющих частей до 4 (схема 7 подключения переключателя), добавляют очередной перекрестный элемент.

Нередкие ошибки подключения

При проведении монтажных работ следует заблаговременно схематично изобразить будущую электрическую цепь. Это дозволит избежать ошибок, которые оказывают влияние на состояние цепи, также на безопасность протекания процесса. Главные ошибки монтажников:

  1. Переходной выключатель не устанавливают с входом через нулевой провод. Если соединение будет произведено неверно, даже при выключении дифференциального автомата электрооборудование возможно окажется под напряжением.
  2. Некорректно считать, что положение переключателя соответствует 1 из позиций – вкл/выкл. Это следует учесть при выполнении работ по обслуживанию осветительных приборов (замена лампочек, удаление пыли). Протекание тока через 1 из цепей зависит еще от 1-го устройства.

Использование на практике малых мер безопасности и бдительность позволят избежать травмы при осуществлении электромонтажных работ.

Видео: Схема подключения проходного выключателя с трёх мест

Понравилась статья? Поделиться с друзьями:
