Маркировка автоматических выключателей: значение и расшифровка

Автоматический выключатель – это контактное коммутационное устройство, которое служит в целях защиты электросети от сверхтоков, другими словами от маленьких замыканий и перегрузок. Для того, дабы кабельные сети находились в рабочем состоянии, принципиально подойти к вопросу выбора автоматического выключателя с особенным вниманием. Эта статья поможет разобраться, на какие аспекты стоит уделять свое внимание при покупке АВ.

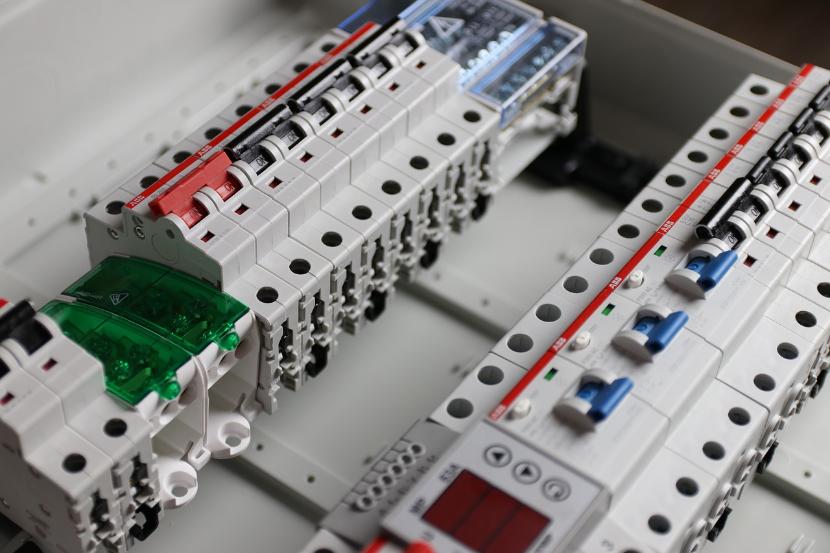

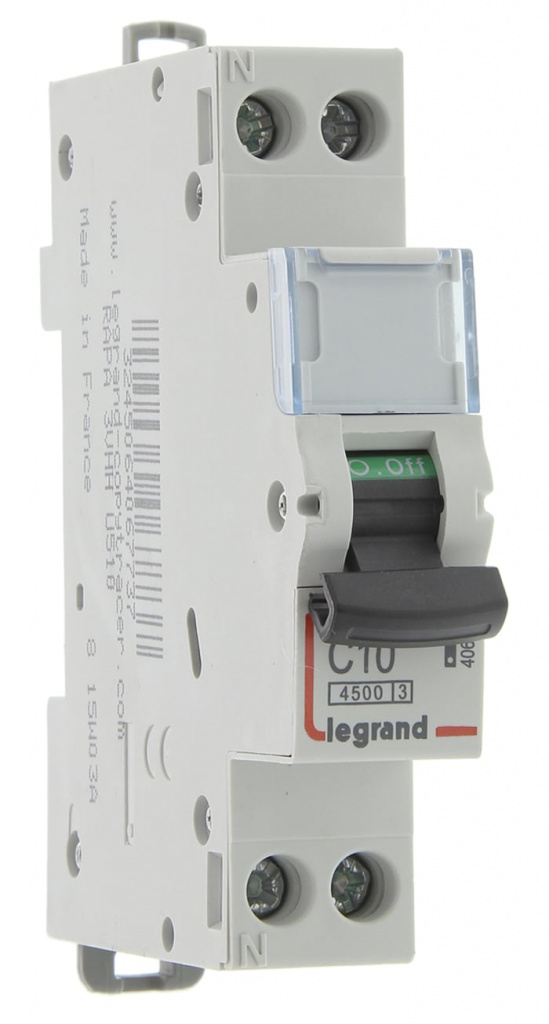

Корпус автоматического выключателя включает массу полезной инфы. Если вы будете знать все обозначенные на нём обозначения, означает можете почти все выяснить о определенной модели АВ и избрать высококачественное устройство, подходящее конкретно для вас.


Фирма. В высшей части устройства располагается логотип компании либо её наименования. Для этого обозначения часто выбирается более насыщенный цвет, который часто совпадает с цветом рычага управления. Маркировка автоматов делается по единым правилам и эталонам.

Серия выключателя числится после наименования компании. Она состоит из буквенно-числового сочетания и даёт возможность распознать автоматический выключатель посреди всего ассортимента, выпускаемого компанией.

Номинальный ток автомата – это одна из важнейших маркировок. Обозначает протекающую по автомату величину тока, которая работает без ограничения времени при +30 С (чем больше температура – тем ниже значение номинального тока). 1-ая буковка указывает времятоковую характеристику, а такая за буковкой цифра – значение номинального тока.

Есть 5 главных типов времятоковых черт: «В», «С», «D», «K», «Z». Самые распространенные из них – «B», «C», «D». Ориентируясь на эти буковкы, вы можете осознать, как сработает электромагнитная защита при КЗ, проходящим через автомат.

Черта «B» значит, что автомат гарантирует мгновенное расцепление при протекании через него тока в 3-5 раз превосходящего его номинальный ток, «С» – в 5-10 раз, а «D» – в 10-20 раз соответственно. Ни при каких обстоятельствах нельзя применять устройство, если его номинальный ток превосходит величину, предусмотренную проектом. Обычно, по дефлоту выбирают универсальные автоматические выключатели типа C, тип B предназначен для бытовых устройств и освещения, тип D почаще применяется в личных домах.


Напряжение. Эта маркировка указывается в 2-ух значениях: для однофазовой электрической сети либо для трехфазной электрической сети. Данная величина обозначается в вольтах (V) с указанием типа напряжения: «~» – переменное либо «-» – неизменное. К примеру, маркировка в виде: «230/400V» расшифровывается так: автомат предназначается для электросети, имеющей одну фазу и напряжение 230 вольт, также для электрической цепи, обладающей 3-мя фазами и напряжением 400 вольт.

Отключающая способность – это наибольший ток, который способен пропустить автомат при маленьком замыкании в полосы, сохранив при всем этом последующую работоспособность. Обозначается в амперах «4500А» либо «6000А». Это значит, что если на нагрузке либо на кабеле по которому она питается, ток будет выше обозначенного показателя, то контакты устройства могут разрушиться либо свариться между собой.

Класс токоограничения – время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере. Есть три класса токоограничителя, которые указываются в черном квадрате. Чем выше класс, тем резвее отключится автомат. Деления по классам: 1 класс – ограничение > 10 мс; 2 класс – от 6 до 10 мс; 3 класс – от 2,5 до 6 мс.

ГОСТ и эталоны. Маркировка, показывающая соответствие муниципальному эталону, который определяет требования страны к качеству продукции и предписывает сферу применения того либо другого устройства. К примеру, «ГОСТ Р 50345» значит, что автоматический выключатель может употребляться исключительно в бытовых и похожих критериях. А «ГОСТ Р500030.2» подходит только для промышленного рынка – такие аппараты разрешается использовать только квалифицированным сотрудникам. Таким макаром, согласно эталону ГОСТ, систематизация выключателей осуществляется по 12-ти позициям, но при подборе автомата для бытовых целей, этот список можно уменьшить до 4-5 пт: полюсность, рабочее напряжение, номинальный ток, класс срабатывания и ток недлинного замыкания.

Большая отключающая способность – это значение предельной большей отключающей возможности, установленное изготовителем для определенного устройства при соответственном номинальном рабочем напряжении в критериях, определяемых циклом испытаний. Эту маркировку ставят не все производители, хотя конкретно это значение позволяет оценить возможность использования коммутационного аппарата при различном номинальном напряжении. Обозначается «Ics/Icu и Icu». Ординарными словами: если ток недлинного замыкания будет равен обозначенной на корпусе устройства цифре под «Icu», то выключатель сумеет выполнить своё предназначение только единожды. В этом случае, если ток КЗ будет равен параметру «Ics/Icu», то автоматом можно воспользоваться и далее.

Селективность – это способность отключения только аварийной полосы, без отключения вышестоящего (вводного) выключателя. На устройстве обозначается «Cat A» либо «Cat B». Cat A – это обыденный автомат. Cat B – это селективный выключатель, устанавливающийся в разветвленных сетях для снабжения селективности защит. Эта самая функция содействует предупреждению аварийных ситуаций и является одним из главных моментов в обеспечении надежной работы электрической цепи.

Момент затяжки. На корпус высококачественного выключателя включает информацию о номинальном моменте затяжки контактных клемм. Момент затяжки может обозначаться, к примеру «0.4 Hm», «2.0 Hm». Это очень принципиальный параметр, который дозволит не попортить оборудование и применить динамометрические отвертку подходящего поперечника.

Определённые производители маркируют приборы QR кодами, которые демонстрируют полную характеристику данного электротехнического изделия. Оборудование с кодом вы можете проверить прямо в магазине при помощи мобильного телефона, тем определив его оригинальность.

Графическая схема: эта маркировка автоматических выключателей несет полезную информацию о механизме работы устройства и методе его подключения. Обычно на схеме изображают электрическую цепь с приятной схемой подключения контактов либо типами защит, установленных в автомате. Полукруг обозначает электромагнитный расцепитель, а прямоугольник — термический.

Как избрать автоматический выключатель?

Есть два главных аспекта выбора АВ. 1-ый основывается на выполнении АВ собственной главной многофункциональной особенности – обеспечения защиты электрических цепей от перегрузки по току с данными чертами, 2-ой – на соотношении стоимость/качество, также избранного типа АВ.

Обусловьте количество выключателей. Для этого для вас необходимо знать число силовых цепей в помещении.

Выберете полюсность и рабочее напряжение. По числу полюсов автоматы делят на однополюсные (стоит в цепи и защищает один провод, одну фазу), двухполюсные (два однополюсных автомата, с объединенным выключателем), трехполюсные (созданы для разрыва и защиты трехфазных цепей) и четырехполюсные.

Обусловьте неопасный для вашей проводки номинальный ток

Подберите класс тока срабатывания (отключения)

Обусловьте ток недлинного замыкания для раздельно стоящего дома либо гаража

Проверьте наличие ошибок. Ошибки могут быть 2-ух видов: несоответствие автоматического выключателя показателям вашей сети (полюсность, напряжение) и выбор некорректных рабочих черт.


Общие советы по выбору устройства

Крепкость – принципиальный аспект, которым нельзя третировать при выборе автоматического выключателя. Корпус должен быть целостным, без сколов, изъянов либо трещинок, которые могут стать предпосылкой поломки. Не считая того, такие механические повреждения служат признаком материала низкого свойства.

Количество полюсов автоматического выключателя выбирается исходя из числа защищаемых электрических цепей. Для однофазовой цепи обычно используются двухполюсные, для трехфазных – 3-х и четырехполюсные.

Делать покупку рекомендуется в спец магазине.

Выбирать стоит посреди продукции испытанных брендов, издавна зарекомендовавших себя на русском рынке.

Прежде всего, конкретно от правильного выбора автоматических выключателей зависят неопасные условия эксплуатации всей электрической сети либо ее отдельных участков и устройств, которые к ней подключаются.

Другие статьи

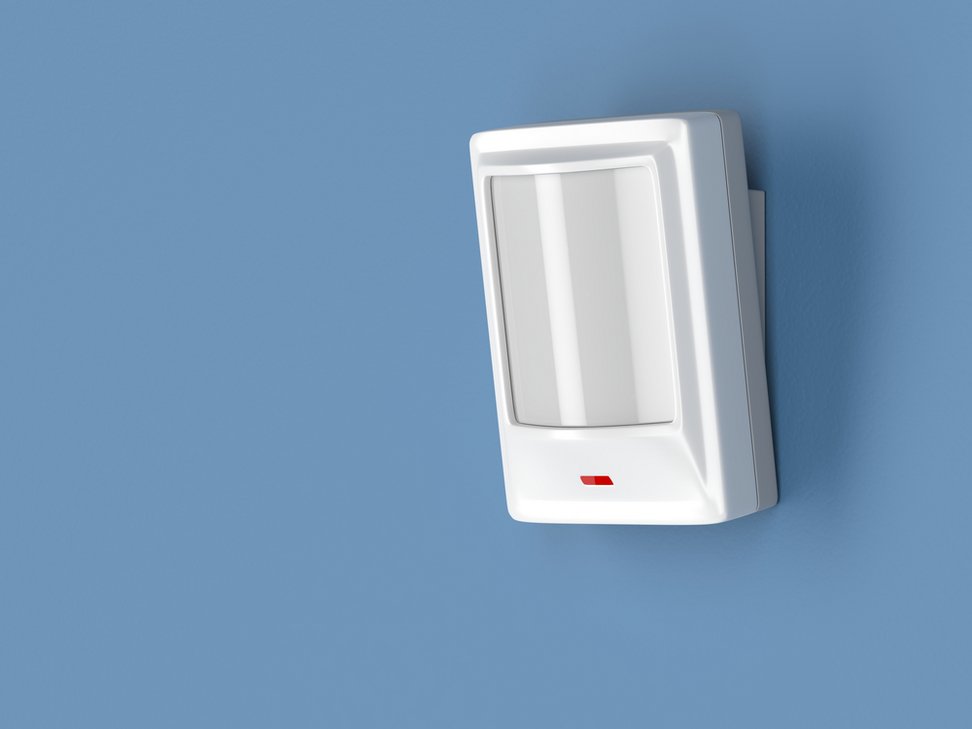

Что такое датчик движения и зачем он нужен

Что такое датчик движения и для чего он нужен

Разные охранные системы, созданные для обеспечения безопасности, также освещение со особым таймером, который регулирует расход электричества, не могут обойтись без применения датчиков движения.

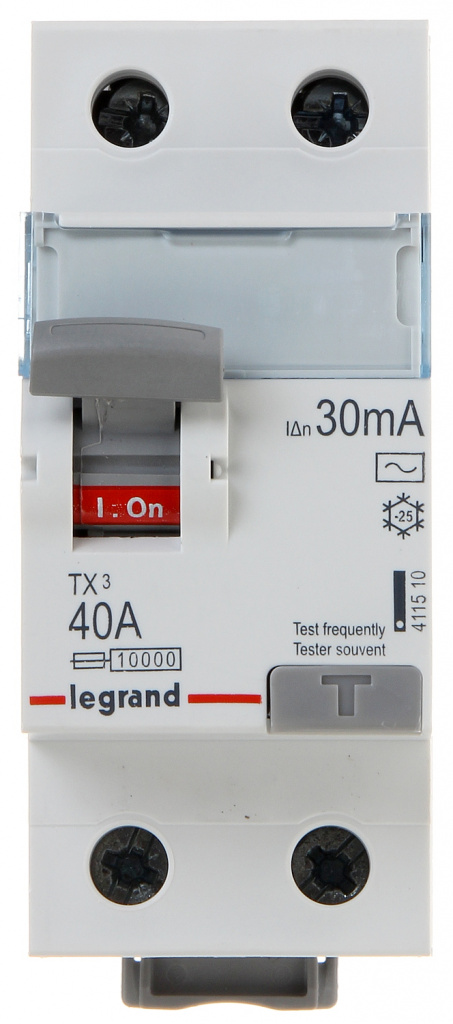

Устройство защитного отключения:принцип действия как выбрать

Устройство защитного отключения:принцип деяния как избрать

Устройство Защитного Отключения либо УЗО – это электрическое изделие, основной целью которого служит защита электроцепи. Устройство позволяет оперативно фиксировать дифференциальные токи и размыкание электрической цепи при возникновении утечки и нарушении изоляции в проводах либо электроприёмниках. Таким макаром аппарат обеспечивает профилактику пожарных ситуаций и является защитой от поражения электрическим током людей.

Читайте по теме:  Сколько метров гирлянды нужно на елку

Как отличить оригинальные розетки и выключатели Legrand от подделки

Как отличить уникальные розетки и выключатели Legrand от подделки

Продажа контрафактной продукции узнаваемых брендов в Рф – явление распространенное. На сегодня рынок электроники предлагает неограниченное количество выключателей от различных брендов и, к огорчению, нередки случаи поддельной продукции.

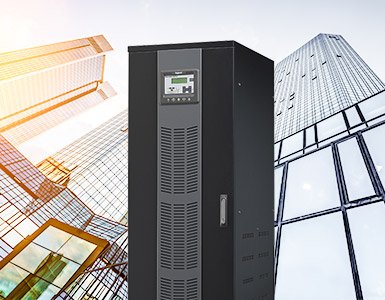

Что такое ИБП и зачем он нужен

Что такое ИБП и для чего он нужен

Дабы защитить технику, дом либо кабинет, устройства подключают к центральной сети через источники бесперебойного питания (ИБП, англ. UPS – Uninterruptible Power Supply). Тем паче что на данный момент имеется широкий выбор моделей, с различными чертами, от бытовых до промышленных.

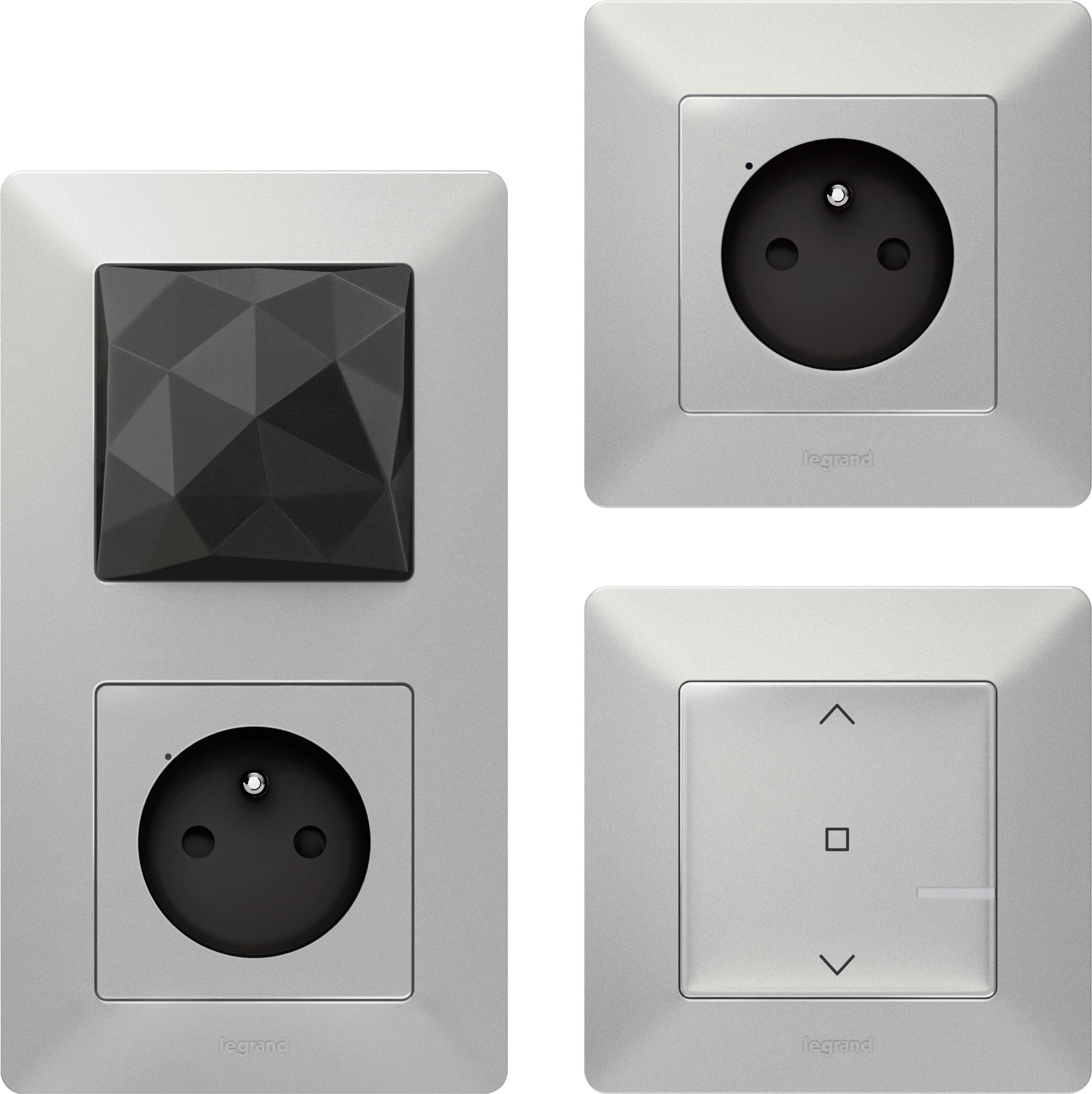

Что такое умная розетка Legrand

Умная розетка – что же все-таки это такое и для чего нужна

Умные розетки и выключатели Legrand существенно упрощают нашу жизнь, выполняя такие задачи как поднятие жалюзи, рольставен, пуск системы полива в саду, контроль за работой видеонаблюдения и включение освещения. Умные розетки вправду помогают выполнить нашу жизнь проще.

Какие розетки Legrand лучше?

Какие розетки Legrand лучше?

Когда в квартире затевается ремонт, то истинной головной болью становится выбор материалов отделки, девайсов, частей декора и электроустановочных изделий.

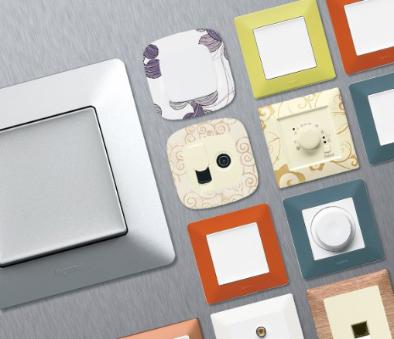

Как выбрать цвет выключателей и сколько розеток должно быть в доме

Как избрать цвет выключателей и сколько розеток должно быть в доме

Как подобрать выключатели и розетки к интерьеру вашего дома? Какое количество розеток установить, дабы обеспечить нужный комфорт? Говорят наши специалисты.

Что означает маркировка Legrand IP44 и Legrand IP55

Что значит маркировка Legrand IP44 и Legrand IP55

Маркировка Legrand IP44 и Legrand IP55. Изделия, снаряженные дополнительной защитой, меньше изнашиваются, успешнее противостоят наружным воздействиям и выдерживают значимые нагрузки. Их стоимость окупается надежностью и долгим сроком эксплуатации.

Как выбрать автоматические выключатели

Как избрать автоматические выключатели

Сначала прошедшего века появился 1-ый патент современной конструкции автоматических выключателей, сейчас есть несколько разновидностей с разными способностями.

Механизмы Legrand

Механизмы Legrand

Под брендом Legrand выпускаются бессчетные и функциональные механизмы. Продукция прибыльно отличается многообразием, высочайшим качеством материалов и сборки, долговечностью и уровнем безопасности

Что обозначают числа на автоматических выключателях и как в них разобраться

Полностью во всех квартирах и домах для электрификации применяются особые защитные устройства — автоматические выключатели. Если в СССР их роль делали разовые пробки, то сейчас обилие таково, что разобраться под силу только проф электрикам. Но не все мужчины готовы нанимать экспертов, а полностью сами в состоянии поменять тот же автомат, либо поставить УЗО. Вот для таких парней и предназначен этот материал, другие не сочтут его полезным.

Что такое автоматический выключатель и почему он нужен в каждой электросети

Это устройство, которое защищает сеть от разрушительного воздействия больших токов, в том числе возникающих при маленьком замыкании. Откуда могут взяться такие токи — например в одну розетку на 20 Ампер вы вставили удлинитель с 8-ю розетками, а в них по 8-м электрических чайников. Это естественно утрировано, но приблизительно по такому принципу в большинстве случаев происходит сработка автоматов в средних сетях. Электрочайники работают на токах, превосходящих 20 Ампер, соответственно автоматический выключатель срабатывает. Если гласить о маленьком замыкании, то это аварийный режим работы сети, в каком запрещено эксплуатировать сеть под напряжением до устранения предпосылки КЗ. «Коротыш» является основной предпосылкой пожаров в древесных домах со старенькой проводкой, которая равномерно расплавляется от неизменных перегрузок и старения, и два провода так либо по другому примыкают друг к другу. Токи недлинного замыкания очень высоки и в состоянии натворить много бед.

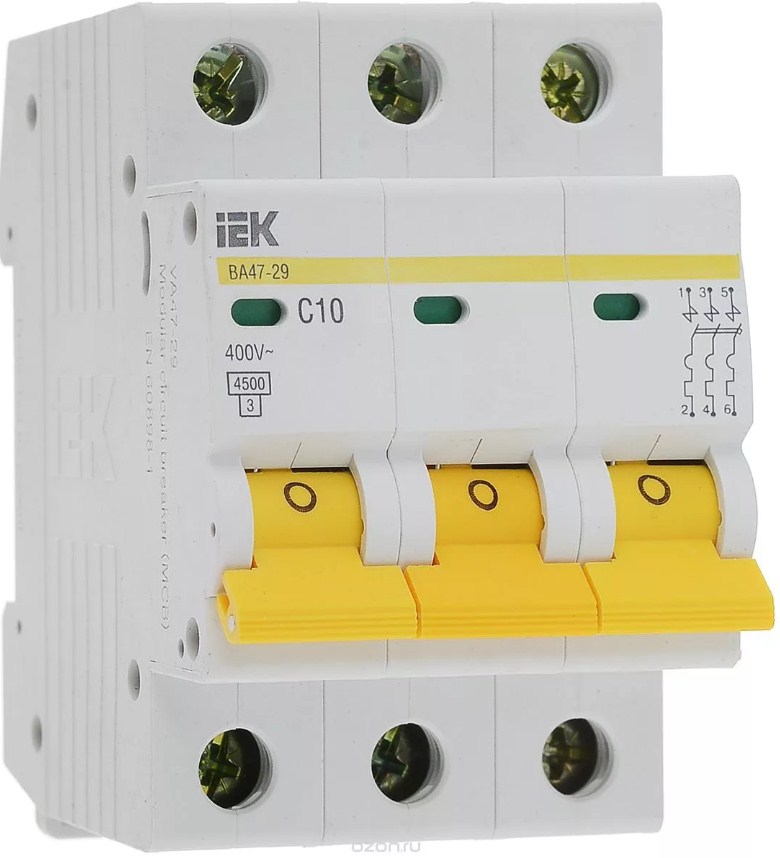

Маркировка автоматических выключателей

Итак вы приняли решение поменять автоматы, но ничего не осознаете в их маркировке, ничего ужасного. По сути для вас можно применять только два параметра, буквенный код и числа после него. Но я приведу значение и других знаков, для общего развития.

  1. Серия автомата. У каждого производителя в серии применяются свои коды, по которым можно выяснить тип автомата и особенности его работы. Но это занятие совершенно не для обыденных мужей, кстати на многих автоматических выключателях, при этом даже именитых компаний, серии может и совсем не быть, поточнее серия есть, только маркировка где-нибудь в другом месте.
  2. Важнейшие характеристики находятся тут. 1-ая буковка охарактеризовывает время-токовую нагрузку и на практике обозначает то, какой ток автоматический выключатель будет пропускать выше номинального, и как выше. В главном применяются в быту автоматы с чертой B и С.
    B — автоматический выключатель допускает краткосрочные токи до 5 раз выше номинального.
    С — автомат допускает краткосрочные токи до 10 раз выше номинального.
    Номинальный ток, как вы наверняка уже сообразили, это числа следующие за буквенной чертой. Вот к примеру маркировка B20 значит, что данный автоматический выключатель краткосрочно (у каждого производителя свое осознание «кратковременности») может допустить ток от 20 до 100 Ампер, а C20 допустит ток до 200 Ампер краткосрочно. Другими словами если вы планируете запускать электродвигатели (а это может быть и стиральная машинка и пылесос), автомат B будет неверно срабатывать, так как пусковые токи в электродвигателях обычно очень огромные, как раз может быть от 100 до 200 Ампер. А вот автомат группы C выдержит и включение электродвигателя. Мы будем условно считать, что имеем дело с высококачественной проводкой, но если проводка нехорошая необходимо ставить автомат B, ведь по другому мы рискуем получить термическое разрушение проводки и традиционный коротыш в дальнейшем. Так же если электрическая цепь, которую мы защищаем автоматом, предназначена для работы активной нагрузки, например лампочек накаливания, то автомат группы B лучше. А для главных домашних нужд ставим С, с номиналом тока ниже той, с которой должен срабатывать вводной автоматический выключатель, или хоть какой другой, следующий выше по цепи. Это нужно для сохранения так именуемой селективности. Если у вас развитая система электроснабжения, где есть автоматы перед группами автоматов, то при КЗ сработать должен конкретно тот, в чьей цепи вышло КЗ, а не хоть какой другой автомат выше по цепи. Этого можно достигнуть всякий раз понижая номинал автоматических выключателей. Они с большой вероятностью, в особенности если все автоматы 1-го производителя, сработают ранее большего номинала.
  3. Под этим номером величина думаю понятна всем — под какое напряжение рассчитан автомат. Если мы имеем дело с однофазовой сетью, то напряжение будет 220-240 Вольт, а если с трехфазной, то 380-400 Вольт. Для трехфазной сети нужно ставить трехполюсные автоматические выключатели, которые при замыкании на одной фазе на сто процентов отключают все фазы.
    Дальше после напряжения следует или волна — что значит переменный ток, или прямые — неизменный ток. На автоматах для неизменного тока есть обозначения + и -. Автоматы для переменного тока применять для защиты цепей неизменного тока нельзя, это правило действует с 2-ух сторон, другими словами автоматы неизменного тока нельзя применять для защиты цепей переменного тока.
  4. Тут указан наибольший ток недлинного замыкания, выше которого гарантировано отключение автомата. Кажется 4500 Ампер это очень, не правда ли. Дело в том, что в момент коротыша сила тока увеличивается быстро, и за толики секунды превосходит и 4500 Ампер. Итак вот данный выключатель порвет цепь при токе недлинного замыкания не больше 4500 Ампер, а означает контакты еще не успеют расплавится и привариться к клеммам автомата. Цифра 3, ниже тока КЗ обозначает класс изоляции, и нас он не интересует.

Всегда пытайтесь выбирать автоматические выключатели не ниже средней ценовой категории. Не покупайте дешевенькие китайские автоматы, так как никто для вас не сумеет дать гарантию, как поведет себя выключатель в случае ЧП. Автоматический выключатель — это не тот участок цепи, где можно сберегать, от него зависит пожарная безопасность вашего жилья!
