5 Порядок работы
Значения учтённой энергии по тарифным зонам могут быть считаны как с индикатора счётчика при помощи кнопок на фронтальной панели, так и через интерфейс либо PLC-модем.
5.1 Считывание инфы с ЖКИ счётчика при помощи кнопок.
На ЖКИ счётчиков показываются:
– номер текущего тарифа «Т1», «Т2», «Т3», «Т4»;
– значение потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт/ч;
– текущее значение активной мощности в нагрузке в кВт (справочное значение);
– текущее время;
– текущая даты — число, месяц, год;
– значение потребляемой электроэнергии с начала эксплуатации на 1-ое число каждого из прошлых 11 месяцев по каждому тарифу и сумму по всем тарифам (данные учёта электроэнергии показываются в целых единицах кВт/ч);
– время переключения тарифных зон (тарифное расписание на текущий денек).
Выбор обозначенных режимов индикации осуществляется средством клавиатуры управления, состоящей из 2-ух кнопок: «» и «ВВОД».
5.2 Режимы индикации счётчика.
Существует два режима индикации:
– режим отображения индикации скопленной энергии по текущему тарифу;
– повторяющийся режим индикации.
5.2.1 Режим отображения индикации скопленной энергии по текущему тарифу

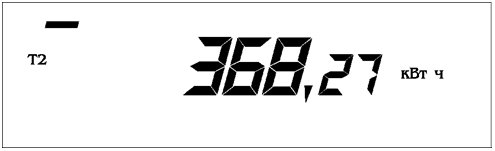

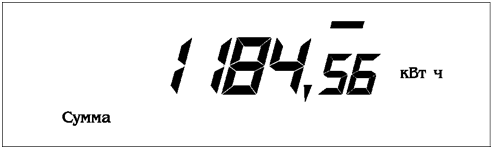

5.2.1.1 Индикация скопленной энергии по действующим тарифам.

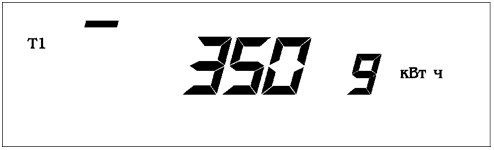

При включении счётчика на жидкокристаллическом индикаторе (дальше ЖКИ) возникает количество энергии, потреблённое по текущему тарифу за всё время функционирования счётчика. Данная величина индицируется в кВт/ч, с дискретностью 0,01 кВт/ч (два знака после запятой). Справа от этого числа указываются единицы, в какой выражена, показываемая величина (кВт/ч). Номер текущего тарифа показан слева (Т1 — 1-ый тариф, Т2 — 2-ой, Т3 — 3-ий, Т4 — 4-ый). В высшей части ЖКИ находятся курсоры, которые индицируют работу счётчика. При накоплении определенного количества энергии (данная величина не нормирована) курсор двигается на право, таким макаром, чем больше нагрузка, тем резвее движется курсор. Индикатор работы счётчика действует во всех режимах.
При нажатии на кнопку «ВВОД» циклически меняется номер тарифа, по которому индицируется величина скопленной энергии. После последнего тарифа (если счётчик четырехтарифный, то после 4-ого, если трехтарифный — после третьего, если двухтарифный — после второго) индицируется сумма скопленной энергии по всем действующим тарифам, при всем этом слева индицируется номер, показываемого тарифа, а если индицируется сумма, то в нижней части возникает надпись «Сумма».
Если на кнопки не происходит нажатие более, чем 30 с, то счётчик вернется в начальное состояние (это касается в том числе и режимов, обрисованных дальше).

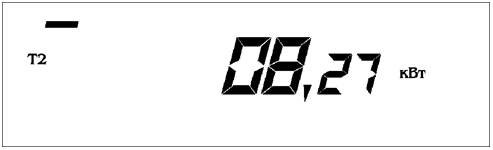

5.2.1.2 Индикация мощности нагрузки.
При нажатии кнопки «» происходит переход счётчика к индикации мощности нагрузки, присоединенной к счётчику. Мощность индицируется в киловаттах, о чём свидетельствует надпись справа: «кВт». Не считая того, индицируется текущий тариф.

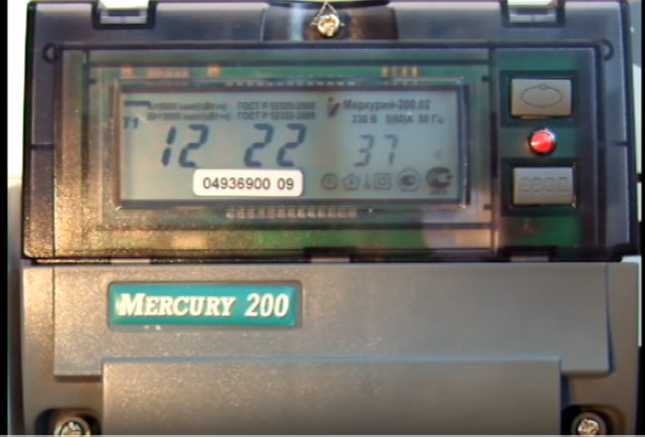

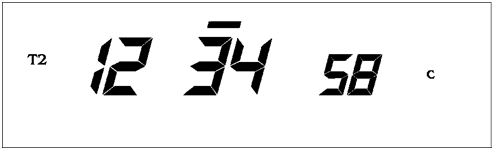

5.2.1.3 Индикация текущего времени.
При повторном нажатии кнопки «» происходит переход счётчика к индикации текущего времени. Текущее время индицируется в формате «часы минутки секунды». Спра-ва пылает надпись «c» (секунды), а слева индицируется текущий тариф. По мере надобности можно поменять время с дискретностью 1 мин в границах плюс-минус 30 минут. Для этого нужно надавить нужное число раз кнопку «ВВОД». При каждом нажатии время возрастает на 1 мин. При изменении времени на 30 мин. при следующем нажатии произойдет уменьшение времени на 60 мин и при последующих нажатиях будет возрастать на 1 мин. Величина, на которую было откорректировано время, запоминается и в следую-щий раз может быть изменение на 30 мин не относительно нового времени, а относительно начального времени. При смене календарного года запомненное значение сбрасывается и снова становится вероятной корректировка на плюс-минус 30 мин относительно текущего времени. Таким макаром, в течение года нереально поменять время более чем на 30 мин.
Примечание — Эксплуатирующие организации могут отключить возможность конфигурации времени с клавиатуры.
ВНИМАНИЕ! Нереально изменение времени, которое тянет за собой изменение даты.

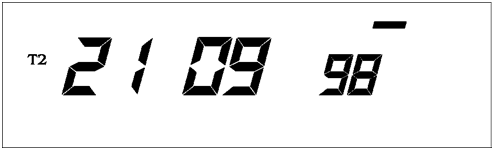

5.2.1.4 Индикация текущей даты.
При следующем нажатии кнопки «» происходит переход счётчика к индикации текущей даты. В этом режиме индицируется текущая дата в формате «дата месяц год» (две последние числа). Слева индицируется текущий тариф.
5.2.1.5 Индикация потребленной энергии на начало месяца.
При следующем нажатии кнопки «» происходит переход счётчика к индикации скопленной энергии на 1-ое число месяца. Сначала каждого месяца счётчик запоминает показания по каждому из действующих тарифов с нарастающим итогом. Эта информация хранится в течение 11 месяцев. Для того дабы получить эту информацию нужно поначалу установить нужный тариф. 5-й режим соответствует первому тарифу, 6-й — второму, и т.д. Последний режим соответствует суммарным свидетельствам по всем действующим тарифам. Переход к следующему режиму осуществляется нажатием кнопки «». Номер тарифа либо «Сумма» индицируется слева. Справа индицируется «кВт/ч». При входе в этот режим индицируются показания на начало текущего месяца. Мигающие числа демонстрируют месяц, на начало которого показывается скопленная энергия. При нажатии на кнопку «ВВОД» индицируются показания на начало предшествующего месяца. При последующих нажатиях месяц сменяется предшествующим. Таким макаром, можно просмотреть показания за последние 11 месяцев. Числа после запятой для показаний в этом режиме отбрасываются. Более четкая информация доступна через последовательный интерфейс.
К примеру, для вычисления скопленной энергии за 4-й месяц по данному тарифу, нужно после выбора соответственного тарифа, отнять из показаний на начало 5-го месяца показания на начало 4-го месяца.

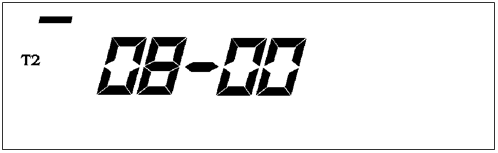

5.2.1.6 Индикация тарифного расписания.
При следующем нажатии кнопки «» происходит переход к индикации тарифного расписания текущего денька.
Нажатие кнопки «ВВОД» приводит к перебору тарифного расписания текущего денька.
5.2.2 Повторяющийся режим индикации.
Управление переключением стандартный/повторяющийся делается по интерфейсу.
Циклически могут отображаться:
– учтённая энергия по тарифам Т1…Т4;
– сумма по тарифам;
– мощность нагрузки;
– время и дата.
Хоть какой из этих характеристик может быть включён в цикл индикации либо убран.
Время индикации программируется по интерфейсу.
При нажатии «» счётчик перебегает к индикации потреблённой энергии на начало меся-ца (п.5.2.1.5) и тарифного расписания (п.5.2.1.6).
При отсутствии нажатия более 30 с осуществляется переход в повторяющийся режим.
Электросчетчик меркурий 200 неисправности
Меркурий 200 — функциональный счетчик который может вести показания тарифам для каждого денька недели, для каждого месяца в году, авто переход на летнее и зимнее время.
Если вы обладатель однофазового электросчетчика Меркурий 200, то сейчас покажем как снять показания и посчитать расходы электроэнергии.
Для этого прежде всего следует знать как происходит у вас расчет электроэнергии, так как счетчик двухтарифный то для подсчета нам потребуются следующие характеристики:
Т1 — расход электроэнергии в дневное время и
Т2 — расход в ночное время
Для того дабы просмотреть показания счетчика есть 2 метода:
1) Поглядеть на экран меркурий 200 и записать характеристики т1 и т2 и сумму, значения сменяются автоматические через маленькой интервал времени.
2) Принудительно надавить кнопку ввод во время того как на экране будет одно из значений Т1 либо Т2, тогда листать Т1 и Т2 на счетчике мы сможем без помощи других пару раз нажимая на кнопку ввод.
Показания на счетчике следует записывать до знака запятой.
Вопрос-ответ
Итак, вопрос 1: «Если счетчик пошел по второму кругу либо сбросился как снять показания за текущий месяц»
В таком случае перед цифрами которые вы запишите поставить цифру 1, принципиально дабы числа перед которыми будет стоять единица были переписаны вполне т.е например с нулями 00045 подставляя единицу получаем 100045. Из этого значения вычитаем значение за предшествующий месяц.
Если нет запятой на счетчике, для выделения целого числа, то попытайтесь уточнить это у компании которая устанавливала для вас электросчетчик, или в технической документации (паспорте). Так же заместо запятой сотые либо десятые части могут быть выделены другим цветом. Если нет ни запятой ни выделения другим цветом, то переписываем все числа с табло.

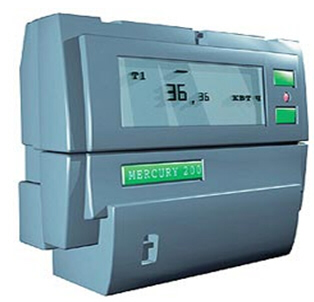

Счётчик Меркурий 200 – устройство, позволяющий учесть объёмы потреблённой электроэнергии в критериях жилого и коммерческого сектора и устанавливается в однофазовые сети электрического тока. Энергомер эксплуатируется раздельно либо подключённым к централизованной системе отображения инфы.
Электросчётчик данной модели характеризуется следующими многофункциональными способностями:
- учесть характеристики по 4-м тарифам, расписывать персонально для каждого денька характеристику учёта данных, автоматом перебегает с переводом времени с зимнего на летнее и назад;
- выводить на жидкокристаллический экран характеристик по количеству электроэнергии, мощностным, токовым, частотным чертам, напряжению. Вся информация может делиться, зависимо от расценок, предусмотрены функции отображения сведений по 11 прошлых месяцев в общем и за хоть какой из них;
- держать под контролем степень загрузки устройства с заданием установленного лимита;
- перепрограммировать устройство и управлять им с наружного подключения.

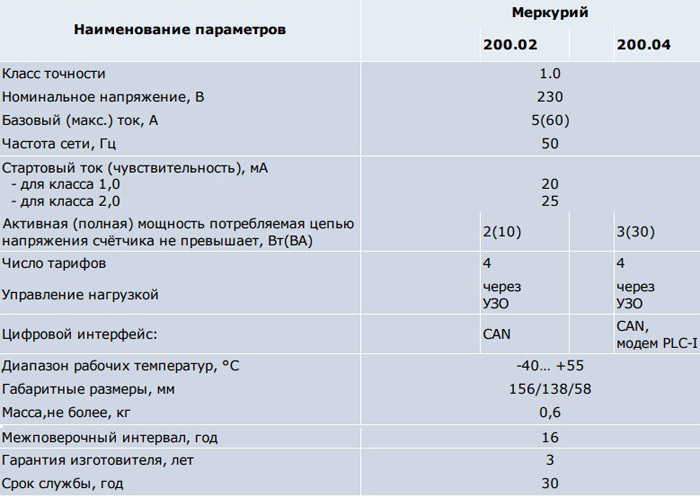

Технические свойства
Срок службы устройства
Устройство отличается 30-летним нормативным сроком эксплуатации. Гарантийный ремонт либо замена вероятна в течение 3-х исходных лет после ввода в работу, если неисправность связана с заводским браком и не обоснована неверным подключением либо недопустимыми критериями эксплуатации.
Электросчетчик индукционный схема подключения
Межповерочный интервал
Изготовитель поверяет устройство после выпуска, в предстоящей эксплуатации поверять устройство нужно с промежутком времени в 16 лет. О дате и результатах поверки свидетельствует запись в паспортной документации энергомера, выполняемой уполномоченным работником, производившим данную операцию.
Цена счётчика
Стоимость на данную продукцию – от 2700 рублей и выше, зависимо от того, в каком регионе приобретается электросчётчик. При оптовых заказах либо приобретении через веб, клиент может возлагать на некоторую скидку.
Информация показываемая на дисплее
На табло отображается такая информация:
- индекс тарифной цены;
- шестизначное показание для каждого плана с 2-мя цифрами после запятой;
- текущие мощностные, токовые характеристики и величина напряжения;
- сведения по 11-ти предшествующим месяцам;
- в какое время переключаются тарифные зоны;
- сведения по модему с указанием силы сигнала.

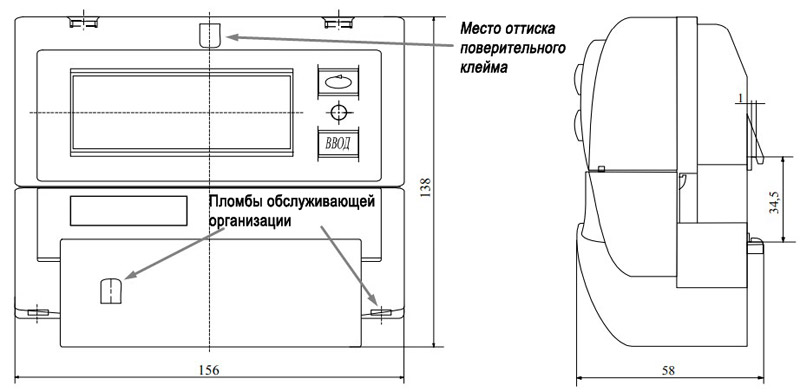

Устройство оборудован защитой, предохраняющей от несанкционированного воздействия. При смене направления тока, учёт сведений будет вестись в огромную сторону.
Достоинства устройства
Энергомер обладает бессчетными плюсами, обусловленными следующими моментами:
- наличием защиты от воздействия магнита;
- возможностью подключения к автоматической системе;
- индикацией об ошибках и дилеммах в работе;
- большой функциональностью в отображении данных и широким спектром учитываемых параметрах;
- малогабаритными размерами и стандартным крепежом на ДИН-рейку;
- долговечностью и надёжностью в эксплуатации.
Переходная планка, позволяющая упростить подмену устаревшей индукционной модели счётчика, заходит в набор данного устройства, что существенно упрощает установка устройства.

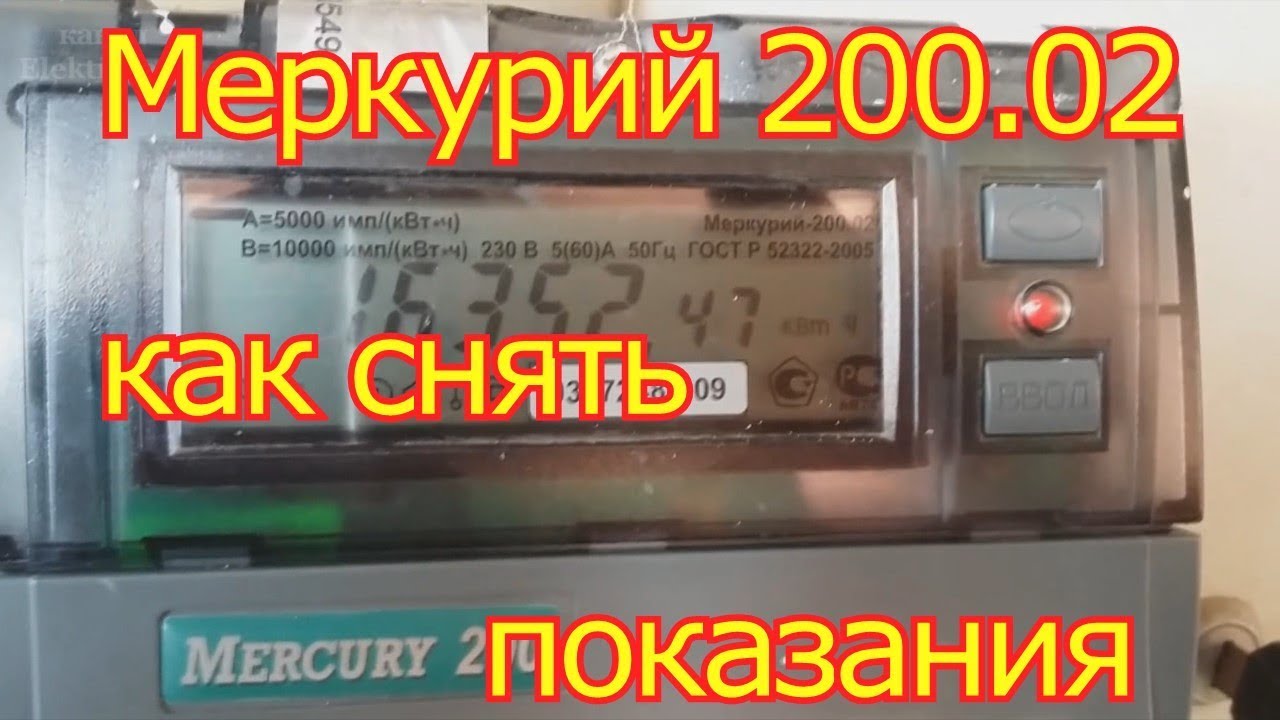

Как снять показания
Снятие показаний осуществляется вручную – при нажатии на кнопку, сменяются сведения по тарифам, о чём говорит соответственное обозначение отображаемого раздела. 2-ой вариант – выписать данные, дождавшись автоматического конфигурации выводимых на экран сведений.
Характеристики сравниваются по началу и концу месяца раздельно для каждой из настроенных расценок, потом итоговые значения суммируются.
Разновидности данного счётчика
Изготовителем выпускается две разновидности данного устройства. Ниже – об особенностях модификаций.
Меркурий 200.02
Характеризуется значением электротока обычного – 5, предельного – 60 А, напряжения – 230 В, разновидности интерфейса – САN.

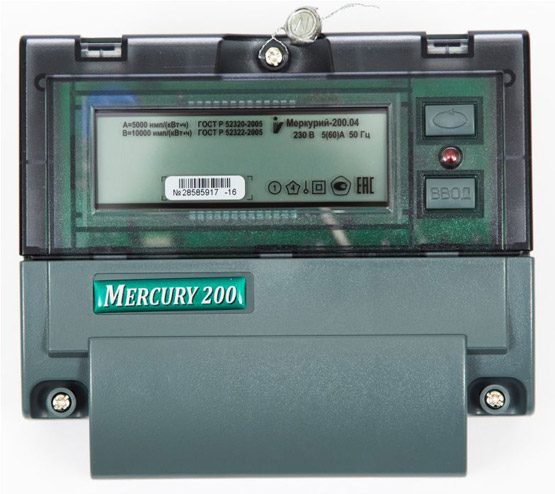

Меркурий 200.04
Все свойства данного устройства вполне соответствуют вышеуказанной модели. Отличается разновидность интерфейса. Кроме САN установлен ещё модем PLC-I.
Установка счётчика
Установка и подключение устройства должны производиться квалифицированным спецом. Нужно за ранее подать заявку в энергопоставляющую компанию, так как в случае самостоятельного подключения вероятны задачи с официальным вводом в эксплуатацию.

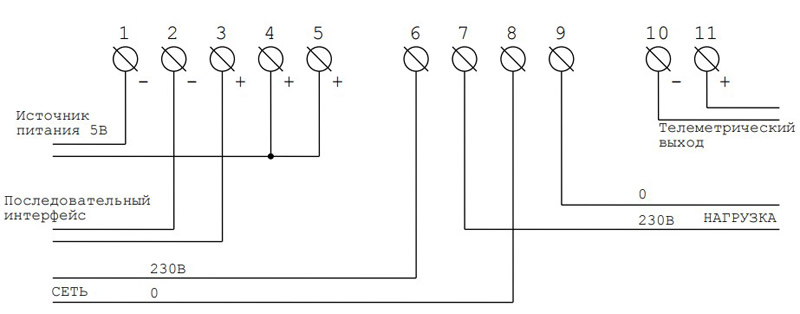

Схема подключения довольно ординарна и не подразумевает внедрение дополнительных устройств:
Эта модель энергомера – надёжное и долговременное устройство, соответственное нужным эталонам, предъявляемым российским законодательством.
Счетчики «Меркурий-200» позволяют учесть электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. В большинстве случаев такая детализация не нужна. Он может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас ее нет, нужно научиться снимать показания вручную.
Как оформляются работы с электросчетчиками
Электросчетчик меркурий 200 неисправности
Счетчик Меркурий 200 с марта 2014 по сентябрь 2014 (6 месяцев) в однокомнатной квартире накрутил 4500 кВт. Электрик ТСЖ подтвердил, что посторониих подключений нет. Проверка счетчика в Мосэнерго признала его состояние исправным и рабочим. Но мы совсем убеждены, что не растрачивали такое неограниченное количество электроэнергии. Как быть?
Ответы на вопрос:
Проведите независимую экспертизу, если убеждены.
Похожие вопросы
В квитанции за квартплату Управляющая компания выставила мне счет за электроэнергии в сумме 12 300 руб. Это вышло посреди июля 2019 после проверки счетчиков контролерами, которые указали 4200 кВт. Новый счетчик Меркурий 201 был установлен в октябре 2017 г, в квартире никто не пребывал, показания подавались 10-20 кВт за месяц. За всё это время никаких претензий УК мне не предъявляла, показания принимались на веб-сайте и вовремя оплачивались. К моменту проверки счетчиков в июле 2019 года на счетчике было наименее 100 кВт, а контролер указал 4200 кВт (как написано в квитанции на квартплату), и эти показания сейчас вправду указаны на счетчике! Не достаточно того, за две недели счетчик накрутил еще 500 кВт, что я и нашла при посещении квартиры, и сейчас на счетчике уже 4700 кВт! Вызванный электрик сторонних подключений не нашел, произнес, что на глаз счетчик работает корректно, и необходимо сдавать его на экспертизу. Подскажите, что мне делать со счетом в 12 тыс. руб, как выполнить перерасчет, каковой мой порядок действий, если счетчик признают исправным? При неоплате долга может ли УК отключить мне Э/энергию. Могу ли я подать на них в трибунал. не дожидаясь этого?
Моя неувязка состоит в том, что у меня идёт огромные счета за электроэнергию. Вызывала штатного электрика, так как в квартире временами вырубается свет и срабатывает зашита в электрощитке, при просьбе простить не подключен ли кто к моему электросчетчику, электрик ответил что все в порядке. Но, не так давно у меня опять вырубился свет и сгорел электроприёмник, позвонив штатному электрику и ненавидя его на месте я вызвала постороннего электрика, посторонний электрик открыл щиток и нашел, что одна фаза из моего щитка подведена к примыкающей квартире, соседка бабушка божий одуванчик и у нее тоже счета приходят за свет по 2000 рублей! Три года вспять у нас в подъезде меняли электросчетчики и, видимо тогда электрик менявший счетчики допустил ошибку в подключении! Так как счета за квартплату были огромные, у меня образовался долг по коммунальным платежам, и управление ТСЖ начало мне присылать оповещения о том что они подадут на меня в трибунал! подскажите пожалуйста, что делать? Как вынудить ТСЖ выполнить перерасчет по электроэнергии?
Установка однофазового электросчетчика меркурий 201
Вчера был вызван мастер из Мосэнерго для проверки электро счетчика. Был выявлено. Что счетчик накручивает на 38 процентов электроэнергии больше. О чем составлен акт. За какой период Мосэнерго должен выполнить перерасчет. Если последняя плановая проверка ими проведена в сентябре 2015 года. Спасибо.
Я собственник, в квартире сейчас не проживаю более 2 месяцев. Все приборы, потребляющие электроэнергию, отключены от сети. Два месяца приходят счета на оплату электроэнергии. Вызвала председателя ТСЖ и штатного электрика (который пришел в состоянии опьянения). Открыли щит, нашли перемычку от моего счетчика к соседям. Председатель и электрик составить акт отказались, сославшись, что это не в их возможностей и будут звонить в ТНС-энерго. Спустя денек председатель звонит и гласит мне, что приходил электрик ТНС-энерго, и растолковал им,что это такая схема подключения. Позвонила сама в ТНС-энерго, никаких заявок не поступало, электриков у них нет и никого они не отправляют на проверку, и растолковали мне, что акт должен составляться силами ТСЖ. Сейчас председатель опять звонит и предлагает завтра подъехать, произнесла, что вызвала знакомого электрика с корочками. Про штатного электрика почему-либо больше речи нет.
Вопрос. Кто должен составлять акт о нелегальном подключении и каким электриком подписывается этот акт?
С января 2013 г. по ноябрь 2014 г.показания моего счетчика не превосходили 200 кВт. В декабре 2014 г. показания 658 кВт, январь 2015 г. 523 кВт, февраль 656 кВт., март 309 кВт. и т.д. За 15 лет проживания в данной квартире никогда таких заоблачных показаний не было. Никаких новых электрических устройств за последние три года я не приобретала.
После моего заявления была проведена комплексно проверка схемы подключения работниками ЖЭУ и проверка счетчика представителями ГЭС, нарушений выявлено не было. При подключении счетчика работниками ЖЭУ вышло куцее замыкание и счетчик сгорел.
При сверке показаний с агентом, она была удивлена такими показаниями, так как работает издавна и меня отлично знает. Так же она произнесла, что у моих соседей в примыкающей квартире показания счетчика в зимний период в разы ниже моих, а за март месяц у них показания 0 кВт (!), а там 3-х комнатная квартира и в ней находится детский сад.
Может быть имеет место хищения электроэнергии, но как обосновать не знаю! Может Вы можете посодействовать мне!?
Сломался электросчетчик, работает самокруток, т.е. при выключенной электроэнергии продолжает крутить при этом с колоссальной скоростью. Ранее в месяц накручивало около 300 — 305 КВ, а на данный момент в месяц около 5 тыщ. Последние достоверные данные были высланы 21 апреля этого года, дальше 21 мая данные были высланы уже не правильные. 7 июля пришел электрик и подтвердил факт неисправности счетчика. В Мосэнерго произнесли нужно поменять счетчик, но образовавшуюся задолженность придется оплатить, т.е. мастер придет в течении 10 рабочих дней, и запишет показания на тот денек. Выходит счетчик накрутит еще более! Легитимно ли это, что они прося меня оплатить то что накрутило и еще накрутит? Разве не должны они мне за последние 2 месяца май и июнь высчитать по среднемесячному тарифу!?
Обзор счетчика "Меркурий 200"

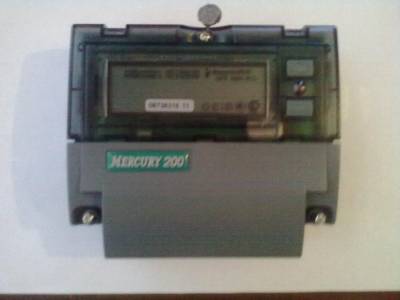

На деньках в собственных больших завалах я отыскал счетчик ватт-часов активной энергии переменного тока статический «Меркурий 200». Короче говоря, счетчик электричества. Как вы сообразили из наименования он не совершенно обыденный. Ниже я перечислил технические свойства Меркурия и не только лишь. А вот фотка самого счетчика. Снаружи он очень даже прекрасный цифровой экран, необыкновенный корпус, красота… Поближе к делу.

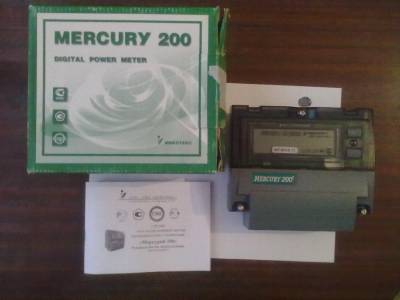

Что было в коробке, спросите вы? А в ней было:
-Сам счетчик;
-Руководство;
-Паспорт;
-И квитанция;
-Коробка.
Устройство и работа счетчика.
Конструктивно счетчик состоит из следующих узлов:
-корпуса (основания корпуса, крышки корпуса, крышки зажимов);
-контактной колодки с датчиком тока (шунт);
-печатной платы модуля электронного;
-толкателей кнопок управления индикацией на корпусе счетчика.
На печатной плате находятся:
-микросхема-усилитель сигналов;
-блок питания;
-микроконтроллер (МК);
-энергозависимое запоминающее устройства;
-элемент запасного питания;
-микросхема драйвера интерфейса;
-PLC-модем;
-элементы оптронных развязок.

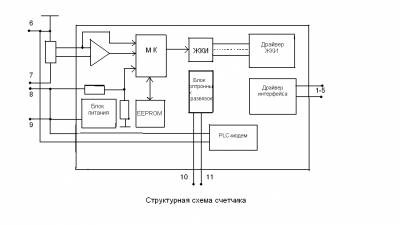

Структурная схема понизу.
Счетчик «Меркурий 200» однофазовый конкретного включения, со интегрированным микроконтроллером и телеметрическим выходом, предназначен для учета электрической активной энергии переменного тока частотой 50 Гц двухпроводных сетях. Вот такая штука.
В таблице ниже приведены модификации выпускаемых счетчиков.
Модификации счетчиков Дополнительные функции
Меркурий 200.02 ( R ) Интерфейс CAN (RS- 485)
(У меня этот)
Меркурий 200.04 ( M ) Отключение нагрузки
интерфейс CAN
PLC- модем (PLC-модем с расширенными
функциями)
Меркурий 200.05 Отключение нагрузки
интерфейс RS-485
PLC-модем
• Базисное значение тока-5 А.
Наибольшее значение тока-60 А.
• Номинальное значение напряжение-239В.
• Частота сети (50+-1) Гц.
• Активная и полная мощность, потребляемая цепью напряжение счетчика, при номинальных напряжении и частоте и обычной температуре не должны превосходить 2 Вт и 10 B A соответственно.
В счетчике с PLC-модемом активная и полная мощность не должны превосходить 3 Вт и 30 B A соответственно.
• Полная мощность, потребляемая цепью тока счетчика, при базисном токе, номинальной частоте и обычной температуре не должна превосходить 2,5 B A.
• Стартовый ток (чувствительность)
Счетчик начинает регистрировать показания при значении тока 20 мА для счетчика класса 1 и 25 мА для счетчика класса точности 2, при коэффициенте мощности, равном единице.
• В счетчике работает импульсный выход основного передающего устройства. При переключении счетчика в режим этот выход работает как поверочный. Переключение телеметрия/поверка осуществляется по команде интерфейса.
• Неизменная (передаточное число) счетчика соответствует -5000 имп/кВт ч, либо 10000имп/кВт ч.
• В состоянии «замкнуто» сопротивление выходной цепи передающего устройства не превосходит 200 Ом. В состоянии «разомкнуто» — более 50 кОм.
Максимально допустимое значение тока, которое выдерживает выходная цепь передающего устройства в состоянии «замкнуто», не превосходит 30 мА.
Максимально допустимое значение напряжение на выходных зажимах передающего устройства в состоянии «разомкнуто» более 24 В.
• Счетчик устойчив к провалам и краткосрочным прерываниям напряжения.

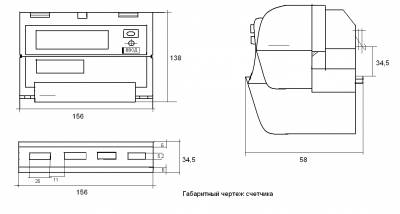

Конструктивные характеристики счетчика:
-масса менее 0,6 кг;
-габаритные размеры 156x138x58 мм.
Всем спасибо! С вами был: Эксцентриситет012
