Защитные средства до 1000 в

Советы по комплектованию «по местным условиям» приведены в конце таблицы.

Электроустановки выше 1000 В (класс напряжения 0,4-6-10 кВ)

  • Штанга изолирующая (оперативная либо универсальная) – 10 кВ – 2 шт.
  • Штанга изолирующая (оперативная либо универсальная) — 1 кВ – 2 шт.
  • Указатель напряжения 6-10 кВ – 2 шт.
  • Указатель напряжения до 1 кВ – 2 шт.
  • Перчатки диэлектрические – 2 пары.
  • Переносное заземление 10 кВ – 2 шт.
  • Переносное заземление 0,4 кВ – 2 шт.
  • Защитные огораживания – 2 шт.
  • Плакаты по электробезопасности – (по местным условиям)
  • Противогаз изолирующий – 2 шт.
  • Защитные очки- 2 шт.
  • Боты диэлектрические (Если электроустановка открытая — ОРУ) – 1 пара
  • Ковер диэлектрический – (по местным условиям)

Электроустановки выше 1000 В (класс напряжения 6-10кВ)

  • Штанга изолирующая (оперативная либо универсальная) – 10 кВ – 2 шт.
  • Указатель напряжения 6-10 кВ – 2 шт.
  • Перчатки диэлектрические – 2 пары.
  • Переносное заземление 10 кВ – 2 шт.
  • Защитные огораживания – 2 шт.
  • Плакаты по электробезопасности – (по местным условиям)
  • Противогаз изолирующий – 2 шт.
  • Защитные очки- 2 шт.
  • Боты диэлектрические (Если электроустановка открытая — ОРУ) – 1 пара
  • Ковер диэлектрический – (по местным условиям)

Электроустановки до 1000 В (класс напряжения 0,4 кВ)

  • Штанга изолирующая (оперативная либо универсальная) — 1 кВ – 2 шт. (по местным условиям)
  • Указатель напряжения до 1 кВ – 2 шт.
  • Изолирующие клещи – 1 шт.
  • Перчатки диэлектрические – 2 пары.
  • Галоши диэлектрические – 2 пары.
  • Ковер диэлектрический – (по местным условиям).
  • Защитные огораживания – (по местным условиям).
  • Защитные очки- 1 шт.
  • Переносное заземление 0,4 кВ – (по местным условиям).

Рабочие места дежурных электромонтеров в электроустановках выше 1000 В (класс напряжения 6-10 кВ)

  • Указатель напряжения 6-10 кВ – 1 шт.
  • Штанга универсальная – 10 кВ – 1 шт.
  • Электроизмерительные клещи — (по местным условиям).
  • Перчатки диэлектрические – 2 пары.
  • Галоши диэлектрические – 2 пары.
  • Изолирующий инструмент до 1000 В – 1 набор.
  • Переносное заземление – (по местным условиям).
  • Ковер диэлектрический – (по местным условиям).
  • Защитные каски – 1 шт. на каждого работника
  • Защитные очки- 2 шт.
  • Респираторы – 2 шт.

Рабочие места дежурных электромонтеров в электроустановках до 1000 В (класс напряжения 0,4 кВ)

  • Указатель напряжения 1 кВ – 1 шт.
  • Штанга универсальная либо изолирующие клещи – 1 кВ – 1 шт.
  • Электроизмерительные клещи — (по местным условиям).
  • Перчатки диэлектрические – 2 пары.
  • Галоши диэлектрические – 2 пары.
  • Изолирующий инструмент до 1000 В – 1 набор.
  • Переносное заземление – (по местным условиям).
  • Ковер диэлектрический – (по местным условиям).
  • Защитные каски – 1 шт. на каждого работника
  • Защитные очки- 2 шт.
  • Респираторы – 2 шт.

Оперативно-выездные бригады, сервис подстанций и распределительных устройств (класс напряжения 0,4-6-10 кВ)

  • Штанга изолирующая (оперативная либо универсальная) – 10 кВ – 1 шт.
  • Штанга изолирующая (оперативная либо универсальная) — 1 кВ – 1 шт.
  • Указатель напряжения 6-10 кВ – 2 шт.
  • Указатель напряжения до 1 кВ – 2 шт.
  • Изолирующие клещи – 1 шт.
  • Перчатки диэлектрические – более 2-х пар.
  • Изолирующий инструмент до 1000 В – 1 набор.
  • Переносное заземление 10 кВ – 2 шт.
  • Переносное заземление 0,4 кВ – 2 шт.
  • Плакаты по электробезопасности – (по местным условиям)
  • Противогаз изолирующий – 2 шт.
  • Защитные очки — 2 шт.
  • Боты диэлектрические – 2 пары
  • Ковер диэлектрический – (по местным условиям)
  • Указатель для проверки совпадения фаз -1шт
  • Защитные каски – 1 шт. на каждого работника
  • Респираторы — по местным условиям
  • Предохранительный пояс — по местным условиям

Бригада эксплуатационного обслуживания подстанций, воздушных и кабельных линий (класс напряжения 0,4-6-10 кВ)

  • Штанга изолирующая (оперативная либо универсальная) – 10 кВ – 1 шт.
  • Штанга изолирующая (оперативная либо универсальная) — 1 кВ – 1 шт.
  • Указатель напряжения 6-10 кВ – 2 шт.
  • Указатель напряжения до 1 кВ – 2 шт.
  • Клещи изолирующие – 1 шт.
  • Перчатки диэлектрические – более 2-х пар.
  • Изолирующий инструмент до 1000 В – 2 набор.
  • Переносное заземление 10 кВ – 2 шт.
  • Переносное заземление 0,4 кВ – 2 шт.
  • Плакаты по электробезопасности – (по местным условиям)
  • Противогаз изолирующий – 2 шт.
  • Диэлектрические боты – 1 пара
  • Ковер диэлектрический – (по местным условиям)
  • Защитные очки либо щитки -2 пары
  • Защитный щиток для электросварщика 1 шт.
  • Указатель для проверки совпадения фаз -1шт
  • Защитные каски – 1 шт. на каждого работника
  • Респираторы — по местным условиям
  • Предохранительный пояс — по местным условиям

Передвижные высоковольтные лаборатории

  • Указатель напряжения 6-10 кВ – 1 шт.
  • Указатель напряжения до 1 кВ – 1 шт.
  • Штанга изолирующая (оперативная)– 10 кВ – 1 шт.
  • Штанга изолирующая (оперативная) — 1 кВ – 1 шт.
  • Перчатки диэлектрические – 2 пары.
  • Боты диэлектрические – 1 пара
  • Плакаты по электробезопасности – 1 компл.
  • Ковер диэлектрический – более 1 шт.
  • Защитные каски – 1 шт. на каждого работника

Советы на случай если напротив пт написано «по местным условиям»

1. Плакаты по электробезопасности (по местным условиям) — обычно в маленьких электроустановках довольно 2-3 комплекта плакатов.

Набор должен включать в себя как минимум следующие плакаты:

  1. «Стой напряжение»
  2. «Работать здесь»
  3. «Не включать работают люди»
  4. «Заземлено»

Существует также огромное количество других плакатов нужное количество которых определяет ответственный за электрохозяйство.

2. Ковры диэлектрические (по местным условиям) – во всех электроустановках на полу должны лежать диэлектрические ковры, при всех операциях в электроустановке персонал должен стоять на диэлектрическом коврике. Их количество определяется исходя из площади электроустановки.

3. Штанга изолирующая (оперативная либо универсальная)- 2 шт (по местным условиям)- что касается штанг то универсальная это улучшенная оперативная на конце её находятся зажимные клещи, которыми можно что-то вынуть (к примеру, предохранитель), также она имеет характеристики оперативной штанги.

4. Защитные огораживания – (по местным условиям). Защитные огораживания следует использовать если ваша электроустановка не ограждена (токопроводящие части открыты и просто доступны).

5. Переносное заземление – (по местным условиям). На рабочем месте всегда должно быть хотя бы 1-но переносное заземление на каждый класс напряжения. В случае если у вас нередко ведутся ремонтные работы либо переключения, количество заземлений нужно прирастить. Наличие заземлений — это гарантия безопасности при проведении работ.

Заключение

Если на рабочем месте есть средства защиты, то работник вероятнее всего ими воспользуется, а внедрение средств защиты в электроустановках — это гарантия сохранности жизни и здоровья.

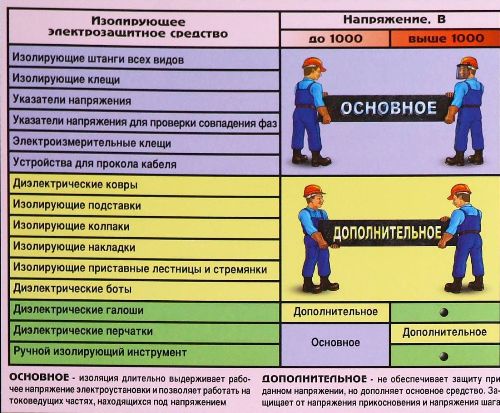

Главные и дополнительные средства защиты при работах в электроустановках до 1000В

Электрозащитные средства созданы для обеспечения электробезопасности и делятся на главные и дополнительные. Изоляция основного электрозащитного средства продолжительно выдерживает рабочее напряжение электроустановки и позволяет работать на токоведущих частях, находящихся под напряжением. Дополнительное электрозащитное средство само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты, также служит для защиты от напряжения прикосновения и напряжения шага.

К главным электрозащитным средствам в электроустановках напряжением до 1000 В относятся:

— изолирующие и электроизмерительные клещи;

К дополнительным электрозащитным средствам для работы в электроустановках напряжением до 1000 В относятся:

Читайте по теме:  Припой для пайки температура плавления

— изолирующие подставки и накладки;

Не считая перечисленных средств защиты в электроустановках используются средства персональной защиты (СИЗ) следующих классов:

— средства защиты головы (каски защитные);

— средства защиты глаз и лица (очки и щитки защитные);

— средства защиты органов дыхания (противогазы и респираторы;

— средства защиты рук (рукавицы);

— средства защиты от падения с высоты (пояса предохранительные и канаты страховочные).

Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок (распределительных устройствах, цехах электрических станций, на трансформаторных подстанциях, в распределительных пт электросетей и т. п.) либо заходить в инвентарное имущество оперативно-выездных бригад, бригад эксплуатационного обслуживания, передвижных высоковольтных лабораторий т.п., также выдаваться для личного использования.

Ответственность за своевременное обеспечение персонала и комплектование электроустановок испытанными средствами защиты в согласовании с нормами комплектования, компанию соответствующего хранения и создание нужного припаса, своевременное создание повторяющихся осмотров и испытаний, изъятие неприменимых средств и за компанию их учета несут начальник цеха, службы, подстанции, участка сети, мастер участка, в ведении которого находятся электроустановки либо рабочие места, а в целом по предприятию главный инженер либо лицо, ответственное за электрохозяйство.

Клещи изолирующие созданы для замены предохранителей в электроустановках до и выше 1000 В. При работе с клещами по подмене предохранителей не считая диэлектрических перчаток следует использовать защитные очки.

Для проверки наличия либо отсутствия напряжения в электроустановках до 1000 В используются указатели 2-ух типов: двухполюсные, работающие при протекании активного тока, и однополюсные, работающие при емкостном токе.

Двухполюсные указатели созданы для электроустановок переменного и неизменного тока, а однополюсные — для электроустановок переменного тока.

К изолированному инструменту относится слесарно-монтажный инструмент с изолирующими ручками (ключи гаечные разводные, трещоточные, плоскогубцы, пассатижи, кусачки боковые и торцевые, отвертки, монтерские ножики нескладные и т.п.), используемый для работы под напряжением в электроустановках до 1000 В в качестве основного электрозащитного средства.

Изоляция должна покрывать всю ручку и иметь длину более 100 мм до середины ограничительного упора. Упор обязан иметь высоту более 10 мм, толщину — более 3 мм и не обязан иметь острых кромок и граней. Высота упора ручек отвертки — более 5 мм.

Толщина мультислойной изоляции не должна превосходить 2 мм, однослойной — 1 мм. Изоляция стержней отверток не обязана иметь упоров. Изоляция стержней отверток должна оканчиваться на расстоянии менее 10 мм от конца лезвия отвертки.

Изолирующими электрозащитными средствами следует воспользоваться по их прямому предназначению в электроустановках напряжением не выше того, на которое они рассчитаны (наибольшее допустимое напряжение).

Главные и дополнительные электрозащитные средства рассчитаны на использование в закрытых электроустановках, а в открытых электроустановках и на воздушных линиях электропередачи — исключительно в сухую погоду. В изморось и при осадках воспользоваться ими не допускается. На открытом воздухе в сырую погоду могут применяться только средства защиты специальной конструкции, созданные для работы в таких критериях

Перед каждым применением средств защиты персонал должен проверить его исправность, отсутствие наружных повреждений, загрязнений, проверить по штампу срок годности. Воспользоваться средствами защиты с истекшим сроком годности не допускается.

Проектирование ЭЛЕКТРОСНАБЖЕНИЯ

Всё для электрика-проектировщика — типовые проекты ВЛ 0,4-220кВ, КЛ 0,4-220кВ, ТП 6(10) кВ, ПС 35-220 кВ

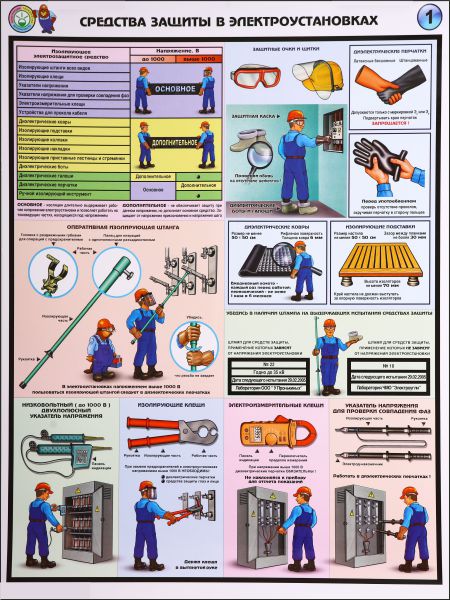

Средства защиты в электроустановках

Аннотация

ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, Применяемых

В ЭЛЕКТРОУСТАНОВКАХ (Приказ МинЭнерго от 30.06.2003 №261)

Средства защиты в электроустановках

Список средств защиты (согласно аннотации):

При работе в электроустановках применяются:

— средства защиты от поражения электрическим током (электрозащитные средства);

— средства защиты от электрических полей завышенной напряженности коллективные и личные (в электроустановках напряжением 330 кВ и выше);

— средства персональной защиты (СИЗ) в согласовании с муниципальным эталоном (средства защиты головы, глаз и лица, рук, органов дыхания, от падения с высоты, одежка особая защитная).

1.1.5. К электрозащитным средствам относятся:

— изолирующие штанги всех видов;

— сигнализаторы наличия напряжения личные и стационарные;

— устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля);

— диэлектрические перчатки, галоши, боты;

— диэлектрические ковры и изолирующие подставки;

— защитные огораживания (щиты и ширмы);

— изолирующие накладки и колпаки;

— ручной изолирующий инструмент;

— плакаты и знаки безопасности;

— особые средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше;

— гибкие изолирующие покрытия и накладки для работ под напряжением в электроустановках напряжением до 1000 В;

— лестницы приставные и стремянки изолирующие стеклопластиковые.

1.1.6. Изолирующие электрозащитные средства делятся на главные и дополнительные.

К главным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся:

— изолирующие штанги всех видов;

— устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля и т.п.);

— особые средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110 кВ и выше (не считая штанг для переноса и выравнивания потенциала).

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением выше 1000 В относятся:

— диэлектрические перчатки и боты;

— диэлектрические ковры и изолирующие подставки;

— изолирующие колпаки и накладки;

— штанги для переноса и выравнивания потенциала;

— лестницы приставные, стремянки изолирующие стеклопластиковые.

К главным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

— изолирующие штанги всех видов;

— ручной изолирующий инструмент.

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

— диэлектрические ковры и изолирующие подставки;

— изолирующие колпаки, покрытия и накладки;

— лестницы приставные, стремянки изолирующие стеклопластиковые.

1.1.7. К средствам защиты от электрических полей завышенной напряженности относятся комплекты личные экранирующие для работ на потенциале провода воздушной полосы электропередачи (ВЛ) и на потенциале земли в открытом распределительном устройстве (ОРУ) и на ВЛ, также съемные и переносные экранирующие устройства и плакаты безопасности.

1.1.8. Не считая перечисленных средств защиты в электроустановках используются следующие средства персональной защиты:

— средства защиты головы (каски защитные);

— средства защиты глаз и лица (очки и щитки защитные);

— средства защиты органов дыхания (противогазы и респираторы);

— средства защиты рук (рукавицы);

— средства защиты от падения с высоты (пояса предохранительные и канаты страховочные);

— одежка особая защитная (комплекты для защиты от электрической дуги).
