Устройство и принцип магнитного пускателя

Во время зарождения электротехники включение 3-фазных электродвигателей выполнялось при помощи обыденных рубильников вручную. Рубильники не делали неопасных критерий, требовалось пульт управления соединять силовыми линиями. В течение предстоящего прогресса развития процессов коммутации Исследователи изобрели такие устройства, как магнитные пускатели, которые не имели тех недочетов рубильника. Это коммутационное устройство обеспечивает подключение потребителя нагрузки дистанционно, дает возможность управления эксплуатацией оборудования.

Конструкция пускателя обычная, так же, как и его механизм работы. Пускатель состоит из контактов 2-ух видов: недвижных и подвижных. При замыкании этих контактов электродвигатель запускается, а при разъединении контактов происходит остановка и выключение питания.

Разновидности

Магнитные пускатели предусмотрены в главном для управления работой 3-фазных электромоторов на дистанционном уровне. Главные операции, проводимые при помощи магнитных пускателей – это пуск, отключение либо реверс.

Вспомогательной функцией пускателя вкупе с термическим реле является защита электродвигателя от лишних нагрузок. Имеются схемы пускателей с ограничителями напряжения на базе полупроводниковых частей. По схемам подключения нагрузки бывают реверсивными и нереверсивными.

По типу расположения магнитные пускатели классифицируются:
  • Открытого типа . Располагают в защищенных шкафах, панелях, и других местах, не доступных для воды, пыли и других вредных причин.
  • Защищенного выполнения . Устанавливаются в помещениях с пониженным содержанием пыли в воздухе, исключающих доступ воды к устройству.
  • Влагонепроницаемого выполнения . Устанавливаются снутри построек, снаружи под оборудованными навесами от воды и солнца.
Вспомогательная систематизация:
  • Блок с клавишами на корпусе пускателя. Пускатели без реверса имеют две кнопки: Запуск и Стоп, устройства с реверсом обустроены 3-мя клавишами, две из них те же, что и раньше виде, добавлена кнопка Запуска вспять. Некоторые выполнения устройств предугадывают лампу, сигнализирующую включение.
  • Устройства со вспомогательными контактами сигналов и блокировок. Используются в разных сочетаниях, как замыкающие либо разъединяющие. Контакты бывают встроенными, или выполнены на отдельной подставке. Время от времени вспомогательные контакты используются в общем составе схемы пускателя. В устройствах с реверсом при помощи дополнительных контактов осуществляется электрическая блокировка.
  • Значение напряжения и тока силовой обмотки.
  • Термическое реле. Его свойство – это ток номинала, при котором реле не срабатывает на средних настройках. Это значение тока может регулироваться в некоторых границах от номинального значения тока.

Некоторые магнитные пускатели оснащаются ограничителями напряжения и другими блокировками.

Конструктивные особенности

Все устройство пускателя делится на две половины: верхнюю и нижнюю. В верхней половине размещены двигающиеся контакты вкупе с камерой гашения дуги. Там же размещена и подвижная часть магнита. Она действует на силовые контакты.

Катушка находится в нижней части совместно с возвратимой пружиной. Свойством пружины возврата является возвращение верхней половины в начальное состояние после отключения питания на обмотке. Так осуществляется разъединение силовых контактов.

В устройство 2-ух половин электромагнита включены пластинки Ш-образной формы. Они сделаны из электромагнитной стали. Для катушки применяется медный провод с расчетным количеством витков, которые рассчитаны на эксплуатацию с напряжением питания определенных значений, начиная от 24 вольт и до 380 вольт. При поступлении напряжения в обмотке появляется магнитное поле. Две половины пробуют объединиться, появляется замкнутый контур. При выключении напряжения магнитное поле также исчезает, верхняя половина отходит на свое первоначальное место под действием пружины.

Принцип деяния

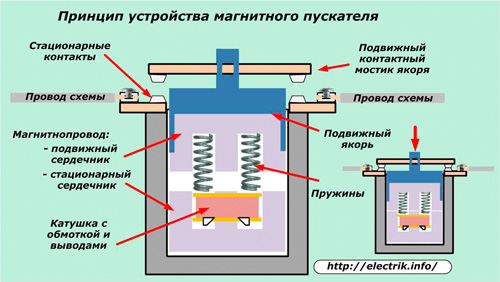

Название устройства гласит о его методе работы. Он действует по принципу электромагнита, во время прохождения тока по катушке. После притягивания контактов электродвигатель запускается.

1 — Подвижные контакты
2 — Подвижный якорь
3 — Пружины
4 — Катушка
5 — Стационарный сердечник
6 — Подвижный сердечник
7 — Стационарные контакты

Общее устройство состоит из основной части и якоря, который двигается по направляющим. Проще сказать, что все магнитные пускатели выполнены в виде большой кнопки с клеммами силовых контактов, и недвижных контактов.

Двигающаяся часть имеет мостик с контактами, который обеспечивает разрыв цепи в 2-ух местах, для выключения напряжения. Также мостик служит для высококачественного соединения проводов во время подключения схемы в действие. Система проверяется вручную. Нажимают на якорь и ощущают усилие пружин, которое при работе преодолевается электромагнитом. При отпускании якоря контакты ворачиваются вспять.

В работе схожее управление не нужна, оно необходимо для контроля. Реально применяется дистанционная форма подключения электромагнитным полем, которое появляется в обмотке от электрического тока. Шихтованный магнитопровод обеспечивает неплохую проводимость тока.

Когда в цепи отсутствует электрический ток, то вокруг обмотки магнитное поле исчезает, что приводит к отходу якоря в первоначальное положение. При подаче напряжения происходит оборотный процесс. Рабочее включенное положение якоря оказывает влияние на функционирование устройства. В таком положении должно быть высококачественное соединение контактов. При мельчайшем ослаблении пружин контакты начинают подгорать, греться, происходит отгорание концов проводов.

Установка и подключение

Для способности высококачественной эксплуатации пускателей, их установку проводят на ровненькой недвижной поверхности, вертикально. Устройства с термическим реле необходимо ставить так, дабы не было различия температуры с наружной средой.

Установка с нарушением приводит к неверным срабатываниям. Потому нельзя устанавливать магнитные пускатели в местах с вибрацией, ударами. Устройства с током номинала более 150 ампер при запуске сильно вибрируют и сотрясаются.

Корпус термического реле может нагреться от других устройств. Это негативно действует на корректность работы пускателя. Потому не рекомендуется располагать пускатели вблизи с жарким оборудованием.

При соединении провода с контактом пускателя, его конец загибают в виде кольца. Это не дает появиться перекосу пружинных шайб в зажиме. При подключении 2-ух проводов с одним сечением, их располагают по двум обратным сторонам от винта.

Перед монтажом концы проводов лудят. В многожильных проводах перед тем, как проводить лужение, концы скручивают. Концы дюралевых проводов чистят надфилем, покрываются специальной пастой. Подвижные контакты и части пускателя смазывать воспрещается. Перед пуском магнитные пускатели осматривают снаружи и держут под контролем исправность частей. От руки двигающиеся части должны просто передвигаться. Схема соединения сверяется.

Техническое сервис

Для высококачественного ухода за пускателем необходимо знать вероятные признаки поломок устройства. Как правило это высочайшая температура корпуса, сильное гудение.

Высочайшая температура устройства в большинстве случаев связана с замыканием обмотки между витками. При осмотре катушки не должно быть трещинок, нагара, повреждений, оплавления. В таких случаях нужна замена катушки. Лишний нагрев происходит из-за роста напряжения питания выше номинала, при перегрузке, нехорошее качество контактов, их сильном износе. Сильное гудение пускателя может появиться по нескольким причинам. В большинстве случаев необходимо проверить плотность прилегания якоря. Неплотность может появиться из-за загрязнения поверхности. Очередной предпосылкой может стать недостающее напряжение сети, понижение его более 15 процентов, также заедание подвижных частей.

Для предотвращения таких поломок нужен неизменный уход. В общем, магнитные пускатели не нуждаются в дорогостоящих работах. Нельзя допускать вовнутрь грязищи, воды и пыли. Нужно часто держать под контролем плотность прилегания и качество контактов. Составляют список работ по техническому уходу и ремонту электромонтерами-ремонтниками.

Магнитный пускатель

Пускатель электромагнитный устанавливают в щиток для того, дабы управлять асинхронными движками на расстоянии. Кроме этого, предназначение устройства состоит в защите электродвигателя от длительных перегрузок. Для правильного подключения в 3-х,- либо однофазовую сеть нужным условием является наличие представления об устройстве и принципе деяния магнитного пускателя.

Читайте по теме:  Активная мощность измеряется в единицах

Магнитный пускатель

Магнитный пускатель

Виды магнитных пускателей

Главные операции, реализуемые пускателем, – это пуск, остановка и реверс. Встречаются конструкции, снаряженные такими дополнительными функциями, как кнопки управления освещением, два типа запуска, лампочка, загорающаяся, когда устройство включен, и контроллеры перенапряжения, используемые в полупроводниковых системах. В продаже можно отыскать также устройства, оборудованные дополнительными контактными элементами (встроенными в устройство либо прилагающимися в качестве отдельной приставки), выполняющими функции блокировки либо сигнализации.

По аспекту того, где устанавливается устройство, выделяются следующие виды:

  • закрытые – располагаются в помещениях с низким содержанием пылинок в воздухе, при всем этом строжайшим условием является исключение попадания воды на корпус устройства либо вовнутрь;
  • открытые – помещаются вертикально на рейках, в закрытых шкафчиках, в других защищенных от пылинок и воды местах снутри помещений;
  • непроницаемые для пыли и дождевых брызг – могут устанавливаться не только лишь в помещениях, но и на улице (но обязательно под навесом, отлично защищающим устройство от ливневых дождиков и прямых лучей солнца).

Некоторые модели оборудованы термическим реле с функцией регуляции тока несрабатывания.

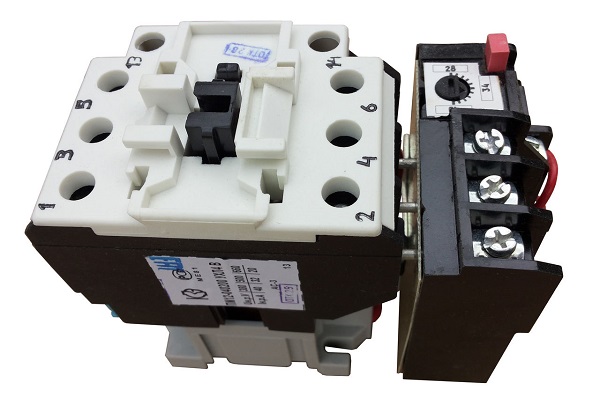

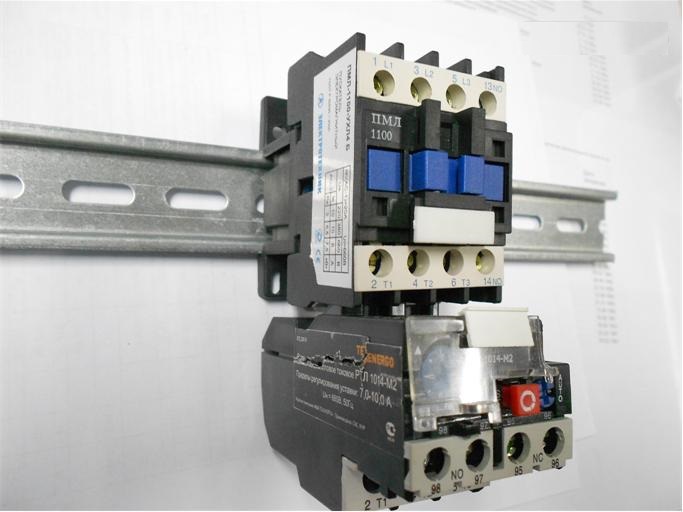

Магнитный пускатель с тепловым реле

Магнитный пускатель с термическим реле

Устройство магнитного пускателя

В верхнем (якорном) отделе устройства размещена контактная установка с камерой, гасящей электрическую дугу. Также там помещается перемещающаяся часть магнита, соединенная с силовыми элементами системы контактов. У стационарно закрепленного основания устройства локализуются катушка и пружинка, возвращающая перемещающуюся часть магнита в исходную позицию после прекращения поступления тока на катушку (тогда силовые контакты разрываются). Как в верхней, так и в нижней части есть железные электромагнитные пластинки. Обмотка изготовлена из медного кабеля. При поступлении питания катушка намагничивается, и формируется замкнутый контур. Самый простой пускатель – кнопка с зажимами на корпусе, к которой крепятся недвижные контактные элементы и силовые цепи.

Механизм работы

Работает магнитный пускатель с переменным током частотой 50 Гц. Сетевое напряжение может быть 660 или 380 Вт. Когда этот ток идет по медной обмотке, происходит срабатывание устройства по принципу электромагнита. Когда сработает силовая группа контактов, запускается электродвигатель. В верхнем отделе устройства есть контактный мост, создающий двойной разрыв цепочки для отключения нагрузочного питания. Также функцией этой комплектующей является соединение входных и выходных проводников при включении схемы.

Принципиально! Нижнее положение якорного отдела должно обеспечивать надежное соединение контактов. При беспомощности связи контакты и провода могут подгореть.

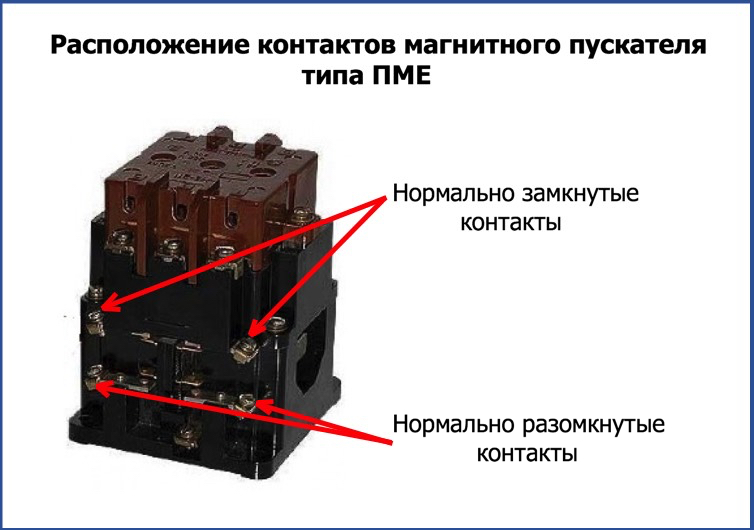

Нормально замкнутые и разомкнутые контакты пускателя

Нормально замкнутые и разомкнутые контакты пускателя

Блок контактов либо приставка контактная

Этот компонент, как и сам пускатель, содержит двигающийся набор контактов: по четыре нормально разомкнутых и замкнутых. Контакты объединены в пары. Обычная замкнутость и разомкнутость означают, что эти контакты в обыкновенном состоянии находятся в определенной позиции (закрытой либо открытой); при всем этом через замкнутые контакты электроток может идти, через разомкнутые – нет.

Дабы закончить ход тока через нормально закрытый контакт, его нужна разомкнуть, для обеспечения хода тока через нормально разомкнутый – замкнуть его. При установке системы приставки и самого пускателя (первую ставят в высшую часть второго на полозья с зацепками, фиксируя при помощи защелки) они плотно связываются между собой и работают как единая система. При нажатии соответственной кнопки контакты меняют свое обычное состояние на обратное.

При обесточенности пускателя и контактора нормально замкнутые контакты будут закрыты, разомкнутые – открыты. При подаче питания на катушку сердечник будет тянуть элементы контактора и изменять их обычное состояние на оборотное. Для снятия приставки нужно поднять фиксирующую защелку и подвинуть демонтируемый блок в ее направлении.

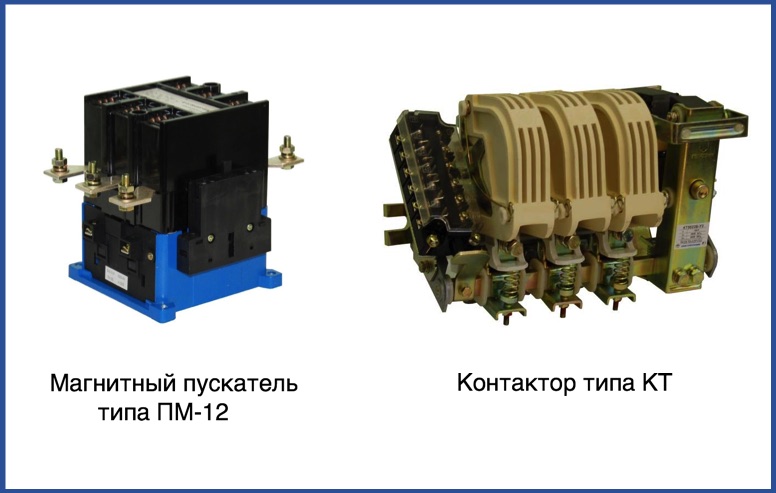

Пускатель и приставка-контактор

Пускатель и приставка-контактор

Установка и подключение электромагнитного пускателя

Неважно какая схема подсоединения данного устройства содержит две цепочки: сигнальную, через которую управляют пускателем, и силовую, несущую нагрузку. Сверху корпуса имеются контакты (на схемах нередко обозначаются как А1 и А2), на которые ориентировано питание.

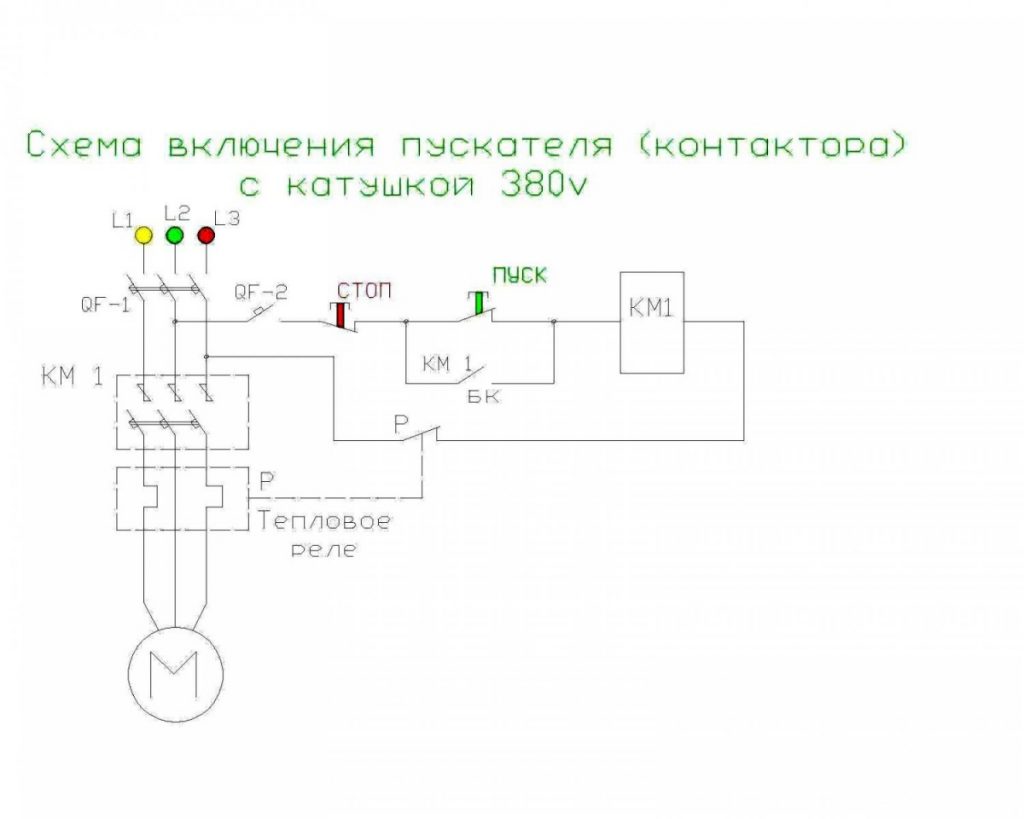

Схема подключения пускателя с катушкой 380 Вт

Схема подключения пускателя с катушкой 380 Вт

Схема подключения на 220 в

При использовании 220-вольтной катушки на контакты подают аналогичное напряжение. Локализация нулевого и фазного проводков огромного значения не имеет, но так как контакт А2 нередко дублируется и снизу корпуса, его почаще применяют для подсоединения фазы. В нижней части устройства есть контакты, куда подается нагрузочное питание номиналом не выше 220 В (к примеру, от аккума). К контактам, с которых снимается это напряжение, подключают, к примеру, осветительные приборы. Минус схемы – для включения и выключения питания нужна воткнуть либо вытащить вилку из розетки. Избежать этого можно, установив перед магнитным устройством автомат или дополнив сеть клавишами запуска и выключения.

Схема подключения на 380 в

Тут питание катушки устройства реализуется через две фазы. Одна – подсоединяется конкретно, другая – через три последовательно соединенные кнопки: пусковую, останавливающую и вмонтированную в термическое реле. При нажатии запуска нагрузка через реле идет на катушку, сердечник втягивается, одна из контактных групп замыкается. При выключении цепочка не прерывается, ток идет через один из контактов, закрывающийся, когда сердечник втягивается.

Принципиально! В аварийной ситуации в данном случае должно срабатывать реле. При разрыве его контакта выключается катушка, и сердечник воспринимает изначальное положение под действием пружинок. Группа контактов размыкается, и напряжение уходит с участка трагедии.

Подключение через кнопочный пост

Схема с однофазовой нагрузкой содержит пост с пусковой и выключающей клавишами, магнитный устройство с катушкой на 220 В и по 4 разомкнутых и замкнутых контакта. Питание на постовые кнопки идет с силовых зажимов пускателя. Напряжение идет к кнопке «Стоп», потом через закрытый контакт – на пусковую кнопку. Выключение делается нажатием кнопки «Стоп».

Подключение к трехфазной сети через контактор с катушкой на 220 В

Трехфазное питание подключают на три кнопки, находящиеся понизу корпуса. На А1 и А2 ставят нуль и одну из фаз, которая также должна идти через кнопки запуска и выключения. К трем выходам подсоединяется трехфазная нагрузка. Для предотвращения перегрева можно поставить перед движком реле.

Уход за магнитным пускателем

Обычными неуввязками являются перегрев (нередко связан с замыканиями между витков катушки либо изношенными контактами, тогда надлежащие детали нужно поменять) и генерация звучного гудящего звука. Последняя может быть обоснована очень различными факторами: очень низким сетевым напряжением, недостающим прилеганием якорной части к сердечнику, попаданием в корпус пыли и грязищи, механической деформацией девайсов.

Для обеспечения исправной работы устройства нужно избрать подходящую для данной сети схему и смотреть за тем, дабы на поверхность и вовнутрь корпуса не попадали вода и пыль. При невозможности самостоятельной диагностики рекомендуется вызвать проф электротехника.
