Трехфазное подключение личного дома схема

Одним из важных шагов строительства либо ремонта пригородного дома является его электрификация. Потому приходится решать таковой принципиальный вопрос, как подключение объекта к электросети. Для этого прежде всего пригодится схема электроснабжения личного дома 380В, 15 кВт, которая может быть 2-ух типов – однофазовая и трехфазная. Спросом пользуются оба варианта, но в ближайшее время предпочтение отдается трехфазной схеме, которая значительно понижает нагрузку на сеть за счет ее равномерного рассредотачивания в виде 3-х параллельных линий.

Однофазовое и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, к примеру, подключение по трехфазной схеме осуществляется с внедрением 4 либо 5 проводов. Из них три являются фазными, по которым подается ток, а другие два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления применяется один общий провод.

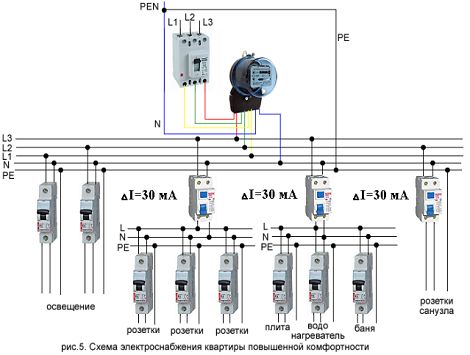

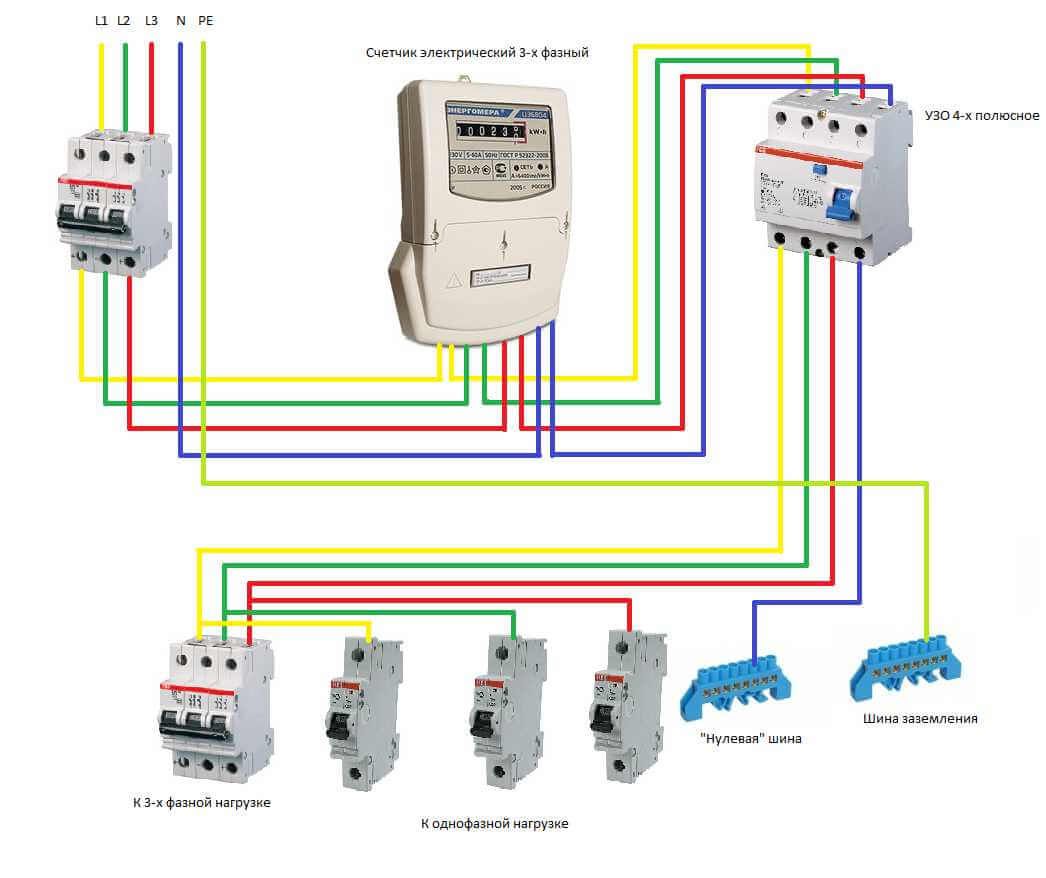

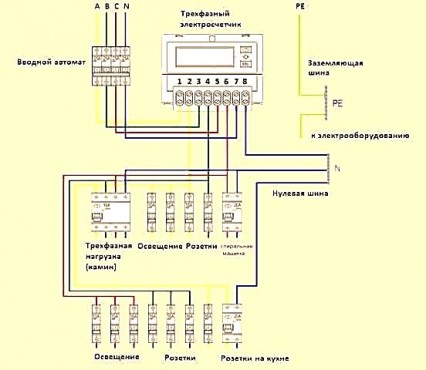

Схема электроснабжения частного дома 380В 15 кВт

При подключении по однофазовой схеме применяется два либо три провода. Это соответствует фазе нулю и заземлению. Внедрение 2-ух проводов значит, что ноль и заземление находятся на едином проводнике. Заблаговременно зная количество фаз, можно выполнить расчеты допустимой мощности и найти количество электрического оборудования, которое может быть сразу включено в сеть на каждой полосы.

В случае однофазового подключения все подаваемое напряжение концентрируется на одной полосы, что часто приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети существенно выше тех, которые применяются в трехфазной схеме. Это связано с более высочайшей нагрузкой, которая приходится лишь на одну линию. С учетом всех перечисленных причин, при устройстве электроснабжения личного дома, предпочтение в большинстве случаев отдается трем фазам.

Подключение по трехфазной схеме

Прежде всего нужна приготовить всю нужную документацию. Она содержит в себе технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических критерий осуществляется составление проектной документации на электроснабжение объекта.

Для вас пригодятся следующие документы:

  • Контракт с энергоснабжающей организацией.
  • Акт осмотра имеющегося электрического оборудования.
  • Заключение лабораторного исследования схемы, созданной для определенного объекта.
  • Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности предстоящего употребления электроэнергии. Все потребители делятся на группы, которые содержат в себе розетки и систему освещения. Любая группа может быть раздельно выключена, если нужна провести ремонтные работы. В это время другая группа продолжает употребляться, не доставляя обладателям лишних неудобств.

Для всех групп производятся расчеты наибольшей мощности употребления электроэнергии. В согласовании с этим выбирается и более среднее сечение проводников. Обычно, полосы освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток нужно уже более 2,5 мм2. Любая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае недлинного замыкания.

Таким макаром, при наличии проекта подключения можно выполнить расчеты потребности в материалах, устройствах и оборудовании, также заблаговременно найти размеры электрощита. На прилагаемых схемах отмечаются все места, где размещаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Конкретное подключение может производиться подземным либо воздушным методом. Обычно, в личных домах применяется 2-ой вариант, имеющий ряд существенных преимуществ. В данном случае можно пользоваться хоть какими схемами подключения, при малых издержек времени на выполнение работ. В процессе предстоящей эксплуатации воздушные полосы существенно легче чинить. Огромное значение имеет цена подключения, которая еще ниже, чем при использовании подземной прокладки кабельной полосы.

При выполнении воздушного подключения следует учесть расстояние от дома до столба, которое не должно превосходить 15 м. В этом случае, когда расстояние больше обозначенного, нужна установка дополнительного столба. Из-за этого исключается сильное провисание либо обрыв провода при нехорошем воздействии наружных причин. Также следует направить внимание на то, дабы провода не делали помехи пешеходам и тс. Высота крепления трехфазной полосы составляет более 2,7 м и поболее. Сами провода инсталлируются на особых изоляторах, а уже позже они от столба подводятся к силовому щиту.

Как избрать и установить прожектор с датчиком движения для улицы

Силовой щит рекомендуется устанавливать на фасад строения, дальше провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии нужен трехфазный счетчик. В главном применяются устройства прямого включения, механизм работы которых припоминает однофазовый счетчик. В данном случае нужна всего только верно соблюдать схему подключения устройства, размещенную на его задней крышке либо в техническом паспорте.

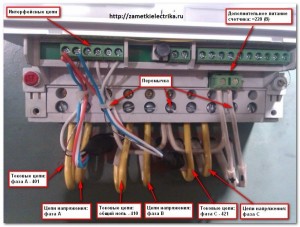

В некоторых случаях в личном доме может употребляться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания устройства необходимо помножить на коэффициент трансформации, обозначенный на трансформаторе.

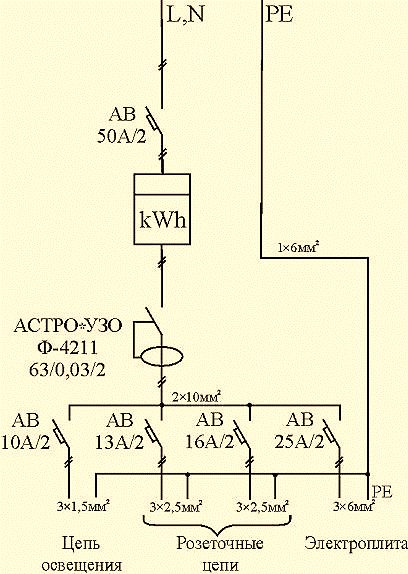

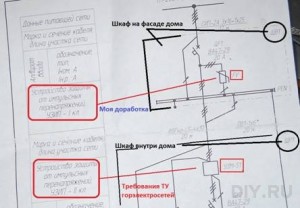

Однолинейная схема электроснабжения личного дома

При разработке электроснабжения личных домов в большинстве случаев применяется однолинейная схема, как более сбалансированный вариант. Она дает возможность для обычного проектирования и монтажа, даже своими силами. Однолинейная схема зарекомендовала себя, как действенная и комфортная в эксплуатации. По собственной сущности она является сильно облегченной принципной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. 1-ый вариант применяется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на определенном объекте и выбор защитной аппаратуры. За ранее производятся расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В неотклонимом порядке отмечается размещение ВРУ, маркируются электрические щиты.

Исполнительная схема осуществляется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования строения для подготовки более подходящего расположения всех частей и устройств электроснабжения.

Проектирование схемы трехфазного электроснабжения для личного дома на 15 кВт

Чертежи и проекты

Разделы АС, АР, КЖ, КМ, КМД и т.д.
Разделы ЭМ, ЭС, ЭО, ЭОМ и т.д.
Разделы ОВ, ОВиК, ТМ, ТС и т.д.
Разделы ПС, ПТ, АПС, ОС, АУПТ и т.д.
Разделы ТХ и т.д.
Разделы ВК, НВК и т.д.
Разделы СС, ВОЛС, СКС и т.д.
Разделы АВТ, АВК, АОВ, КИПиА, АТХ, т.д.
Разделы АД, ГП, ОДД т.д.
Чертежи станков, устройств, узлов
Базы чертежей, блоки

Подразделы

для учащихся всех специальностей
Котлы и котельное оборудование

Остекление балконов позволяет существенно уменьшить издержки на отопление квартиры в осенне-зимний период. Ведь конструкции из металлопластика не только лишь очень эстетичны, они также позволяют поддерживать более приемлемый вам температурный режим.

Около Окружной Дороги, что на самой окраине Киева, размещается именитый «Обойный рынок». На нем хоть какой клиент может отыскать фактически все, что необходимо для строительства и ремонта.

Терасса либо веранда всегда была объектом нападения капризов природы. До современного развития индустрии, раньше веке, при постройке не только лишь терасс, но и домов использовали только дерево с каснем (в последствии с кирпичем). Но на сегодня есть кандидатура, превозходящая по собственном свойствам древесную доску.

В фольклоре и литературе целого ряда балтийских государств, западно-европейских государств очень нередко встречаются загадочные, таинственные персонажи — трубочисты.

Арт-квартал «Выше» – 1-ый пригород комфорт-класса всего в 20 минутках от центра Тулы. Калоритные цвета фасада, выделяют ЖК на фоне городского ландшафта. Новые обитатели уже услаждаются красочными пейзажами из панорамных окон собственных просторных квартир, гуляют по окружающим лугам, внемлют пение птиц в лесу, парке на местности района. Это принципно новый формат жизни в городке на природе.

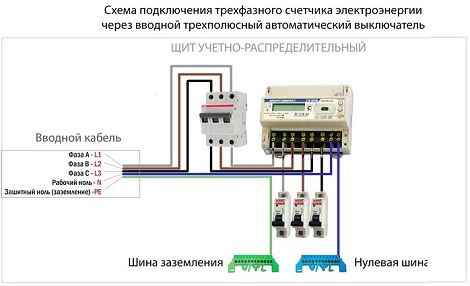

Трехфазный счетчик, однофазовая сеть: схема подключения

Александр Георгиевич Кондратьев

По образованию инженер-электрик, работал электронщиком, основным инженером на пищевом предприятии, генеральным директором строительной организации.

В жизни появляются ситуации, которые требуют резвого решения. К таким случаям относится подключение личного дома, дачи, гаража, коттеджа к электросети. По ряду обстоятельств бывает нужно применять трехфазные устройства. Потому владельцу следует знать, можно ли подключить трехфазный счетчик к однофазовой сети.

В каких случаях разрешено подключать трехфазный счетчик к однофазовой сети

В технической документации на трехфазный счетчик сказано, что его можно использовать исключительно в трехфазной сети переменного тока. Но это советы завода изготовителя.

подключение 3-х фазного счетчика

Если поглядеть устройство устройства, то станет понятно, что он состоит из 3-х самостоятельных блоков, объединенных одним блоком учета потребленной электроэнергии.

Это означает, что нет никаких противоречий для применения его в сети 220 вольт. Но цена однофазового счетчика меньше.

Потому нужно разобраться, когда может быть подключение трехфазного счетчика к однофазовой сети:

  • У собственника нет однофазового устройства, но имеется трехфазный счетчик, и он желает его применять. К примеру. если нужен счетчик электроэнергии в гараж;
  • Обладателю выданы технические условия на подключение трехфазного напряжения, но энергосистема в текущее время не имеет таких технических способностей. А собственник заполучил нужные комплектующие согласно проекту;
  • Нужна подключить нагрузку более 10 Квт к однофазовой сети.
Читайте по теме:  Как подключить выключатель с одной розеткой

Также можно установить устройство учета в гараже либо садовом домике. Другими словами там, где оплата происходит по общему счетчику, а личные служат для расчета между собственниками и правлением.

Главные правила подключения

Подключение однофазовых и трехфазных устройств учета не сильно отличается. Сначала, нужно изучить аннотацию по эксплуатации обоих электросчетчиков. И знать, чем отличается трехфазное напряжение от однофазового. Для подключения последнего используются два провода — ноль и фаза.

При подключении дома к сети трехфазного напряжения подводятся четыре провода: три фазные и один нулевой. Подключать должны электромонтажники, имеющие допуск к обслуживанию электросетей. Но подсоединение к полосы не представляет большой трудности. С ней управится хоть какой человек, умеющий читать схемы и разбирающийся в электрике.

подключение 3 фаз от ввода

Подготовительный шаг

До того как приступить к монтажу, нужна приготовить место работы и комплектующие. Ничего не должно мешать.

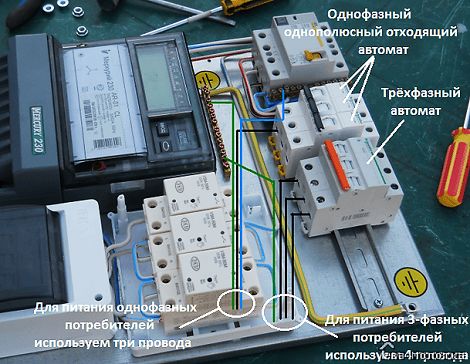

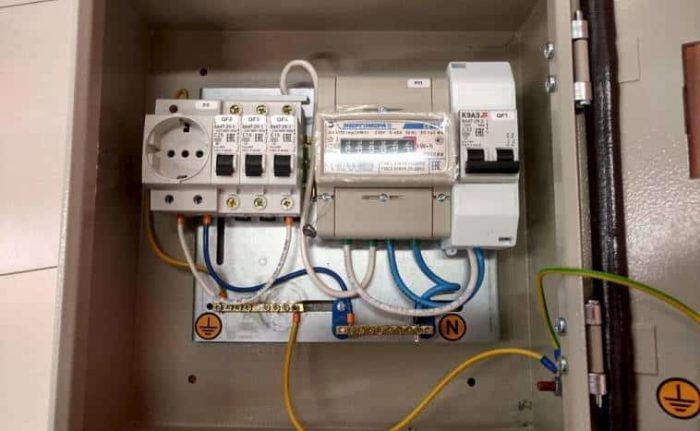

Сначала, собирается щиток, где на DIN-рейку устанавливают счетчик и автоматы. Количество которых находится в зависимости от величины нагрузки.

Для бесперебойной работы рекомендуется установить запасные автоматы — более 1-го.

Дабы выполнить установка, нужно иметь инструменты:

  • Плоскогубцы с изолированными ручками;
  • Тестер либо мультиметр;
  • Набор отверток и ключей.

Нужно изучить схемы подключения счетчиков. Принять меры для обеспечения техники безопасности.

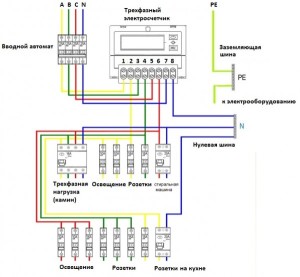

Схема подключения

Перед подключением следует разобраться, в чем состоит разница в схемах подключения электросчетчиков.

Однофазовый счетчик. Для подсоединения к сети применяются два провода, фазный и нулевой, напряжением 220 вольт. Этого довольно для обычной работы устройства.

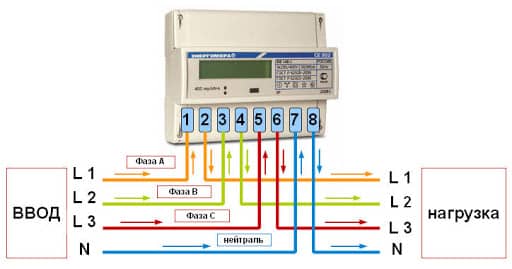

К трехфазному подходят четыре провода. Три фазных и один нулевой. Напряжение между фазой и нулем составляет 220 вольт, а между фазами 380 вольт.

Как уже говорилось, электросчетчики на три фазы конструктивно представляют собой три однофазовых. А это означает, что допускается подключение трехфазного счетчика в однофазовую сеть. Отсутствие 2-ух фазных проводов не должно служить препятствием включения устройства в работу.

Для этого нужно собрать схему:

  • Фазный провод подключить к клемме А либо первому контакту;
  • Со второго контакта снимается напряжение после электросчетчика и подключается к автомату. Дальше к нагрузке;
  • Нулевой провод соединяют с контактом №7. С восьмого контакта провод подсоединяется к гребенке. Откуда разводится к потребителям;
  • Контакты 3, 4, 5, 6 остаются не задействованными.

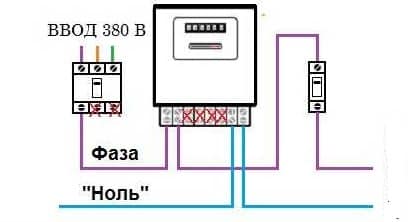

Общая схема имеет вид:

    , защищающий счетчик от бросков подходящей сети;
  • Электросчетчик;
  • Автоматы нагрузки, защищают линию от перегрузки.

схема подключения фаза2

Вероятные препядствия

Технических заморочек с подключением появиться не должно. При всем этом показания счетчика будут отображаться корректно на табло устройства учета.

Разберем разные ситуации и вероятные задачи:

  • Подключения дома с обычной нагрузкой, не превосходящей 10 Квт. В данном случае появляется неувязка с регистрацией устройства. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик применяется не по предназначению. Хотя серьезных правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
  • Выданы технические условия на подключение дома к трехфазной сети, но технические способности отсутствуют. В данном случае инспектор вправе зарегистрировать устройство и опломбировать. Но он даст временное разрешение, которое продолжается годами, пока электросети не исправят положение;
  • Выдано разрешение на подключение к однофазовой сети мощности 15 Квт. Электросети на это идут очень изредка, но в жизни такое случается. Однофазовые счетчики рассчитаны на токи, не превосходящие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Потому, в качестве исключения, энергосбыт даст разрешение на установка трехфазного счетчика;
  • Установка устройства учета в гараже либо садоводческом приятельстве. Тут все очень просто. Местному электрику полностью все равно, какой устройство учета установлен в боксе либо домике. Главное, дабы он демонстрировал расход электроэнергии верно.

Из вышесказанного можно прийти к выводу, что трехфазные приборы учета электроэнергии применять в однофазовой сети можно. Показания расхода электроэнергии показываются правильно. Но при регистрации появляются препядствия, решение которых находится в зависимости от инспектора обслуживающей организации.

Трёхфазное подключение дачного дома

Дабы верно выполнить трехфазное подключение дачного дома последуйте следующим советам. Сначала, вы должны знать, почему следует избрать конкретно этот метод обеспечения дома электроэнергией. На сегодня этот метод является более распространенным из-за интересов экономии.

0e4a6ec1c62ddebb14b883bc2c33bc75

При трехфазном подключении к дачному дому будут подведены сходу три линейных провода в комплекте с одним нулевым либо как его еще именуют нейтральным.

Последний, делает необыкновенную функцию. Он сразу выступает как защитный и рабочий проводник. Бывают случаи, когда вводят сходу 2 нулевых провода. В данном случае какой-то из них будет выступать как защитный, а 2-ой, поэтому, как рабочий. Обычно они покрашены в различные цвета, дабы их было легче отличить.

Механизм работы трехфазного подключения довольно прост. В большинстве случаях от нейтральной точки, которая находится в трансформаторе и происходит подача ко всем участкам нейтральный подвод.

Следует его наглухо заземлить. Учтите, что потенциал данного подвода должен соответствовать полностью потенциалу дачного участка. Вот поэтому этот привод носит название нулевого.

Что касается других приводов, они имеют особенное напряжение, которое делает нужное напряжение.

Дабы для вас было легче осознавать, о чем речь идет, необходимо подчеркнуть, что под напряжением понимается разность которая появляется между 2-мя потенциалами. По стандартным меркам оно составляет приблизительно 380 В.

Что касается напряжения между нулевым и линейным проводом, оно будет несколько меньше и составит около 220 В.

schema

Даже если нейтральный провод поддать заземлению, напряжение между ним и линейным аналогом остается в границах 220 В.

Такие аспекты вы должны уяснить в неотклонимом порядке. схожее напряжение можно следить между токоведущей частью и землей.

Не глядя на то, что мы рассматриваем конкретно трехфазное подключение нельзя не упомянуть об однофазовом методе. Данный метод намного проще воплотить.

Для этого всего-навсего пригодится к дому подвести один провод линейного типа и не запамятовать про подвод 1-го линейного.

При таком подключении следует соблюсти расстояние от провода до объекта. Оно должно составлять около 3 м. Дабы выполнить заземление, для вас пригодится болт заземляющего типа.

Его поперечник должен составлять 8 мм. Для правильного заземления мы советуем применять отрезок от неизолированного провода. Следуйте всем нашим обычным советам и подключение дачного дома пройдет удачно.

sxema_podklyucheniya_trexfaznogo_schetchika_схема_подключения_трехфазного_счетчика_5-600x455

Мы также советуем серьезно отнестись к подбору инструментов и материалов.

При выборе неизолированного провода, дайте предпочтение марке МЮ или А16. Это высококачественные материалы, которые располагают нужным наконечником оконцованного типа, который является неотклонимым аспектом при подборе провода.

Дабы ввод осуществился верно, следует избрать кабель с оболочкой негорючего типа. Учтите эту особенность.

Также кропотливо необходимо подбирать сечение кабелей. Есть некоторые вещи, который делать не стоит. Это, сначала, присоединение проводов ответвления и ввода в просвет, который находится между столбами. Это делать не просто не рекомендуется, а конкретно воспрещается, так как данные деяния несут опасность поражения током людей и животных. Учтите, что работа с током – это ответственный шаг.

Дабы подключение производилось по всем правилам, мы советуем для вас выполнить ввод через стенки, при этом они должны находиться в изолированных трубах.

Дабы техника безопасности была соблюдена, мы рекомендуем для вас делать ввод через железные трубы.

Трёхфазное подключение дачного дома схема

До того как приступить к работам электромонтажного типа, проведите предварительный шаг этого сложного процесса. Мы рекомендуем для вас составить схему, которая должна тщательно показывать все элементы.

Трехфазное подключение дачного дома схема, которую оно предугадывает, следует сделать до начала работ. Так вы будете иметь под рукою четкое представление об электроснабжении и подключение пройдет легче.

Составление схемы – это нужный процесс, избежать который для вас не получится.

Это очень принципиально сначала для того, дабы вы имели представление о перечне всех нужных инструментов и материалов, которые для вас могут пригодится в этом не ординарном деле.

Без подробной схемы вы не можете выполнить подсчет нужной длины провода. Данная схема поможет обусловиться с нужным сечением проводов, которое должно быть выполнено очень крепко. На схеме вы также должны обозначить все выключатели и розетки.

Одним словом, создание схемы просто нужно для высококачественного подключения дачного дома. Мы рассматриваем случай, когда применяется трехфазное подключение, потому с опоры на вводной электрощит сходу идёт три фазы. Также нужно включить защитный и нулевой провод.
