Теплый пол электрический под плитку разработка

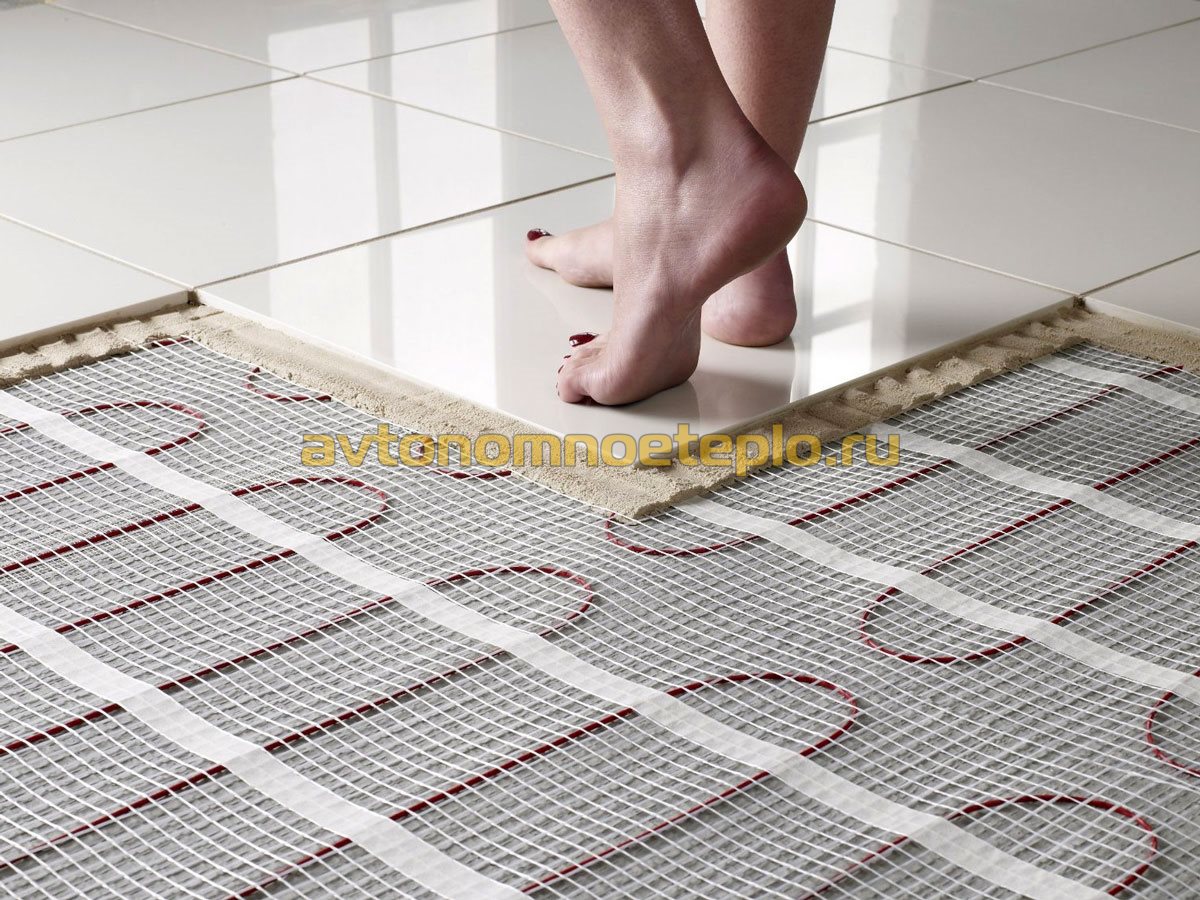

кабельный пол под плитку

Теплые электрические полы подходят под хоть какой тип напольного покрытия. Устройство и механизм работы нагревательного кабеля и матов позволяет применять систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и использовать под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель либо маты обеспечивают резвый и равномерный прогрев поверхности, имеют отличные свойства теплопотери, также на сто процентов неопасны в процессе использования.

Устройство электрического кабельного тёплого пола под плитку является хорошим вариантом для подогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько главных преимуществ перед водяным и ИК полом:

    Толщина электрического пола . Греющий кабель нужно монтировать в стяжку. Согласно управлению производителя, малая толщина пола может быть в границах 3-5 см. Маты укладываются конкретно под кафель, потому уменьшают высоту потолков всего на 0,5 см.

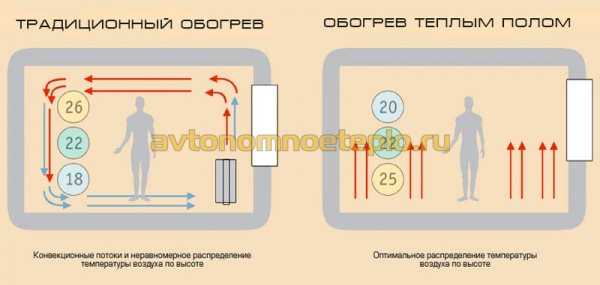

сравнительная схема принципов работы традиционной системы отопления и теплых полов

Глиняная и неважно какая другая плитка имеет отличные свойства теплопотери. В итоге просто достигается лучшая температура в помещении, исключается перегревание кабеля, что приводит к существенному повышению срока эксплуатации.

Разновидности систем кабельных полов

Разработка укладки электрического теплого пола под плитку находится в зависимости от избранной разновидности кабеля. Все типы провода принято систематизировать следующим образом:

    Резисторные — кабель может иметь одну либо две токопроводящих жилы. Имеет обычное устройство, работает только на нагрев. Интенсивность отопления контролируется при помощи терморегулятора.

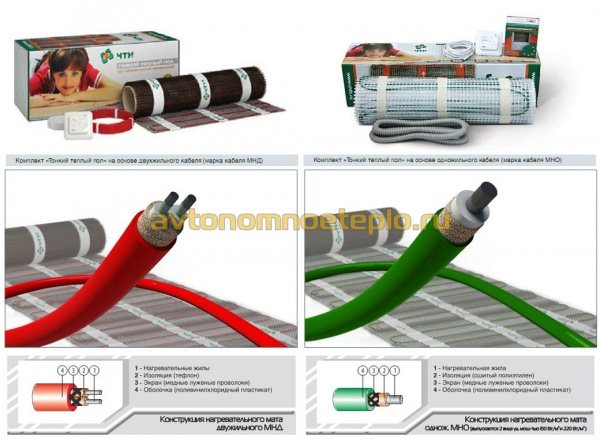

устройство одножильного и двужильного кабелей

При выборе системы отопления пола, принципиально учесть, кто будет делать установка электрокабеля. Если планируется приглашение проф строителей, лучше приобрести одножильный либо двужильный греющий кабель. В других случаях следует дать предпочтение матам.

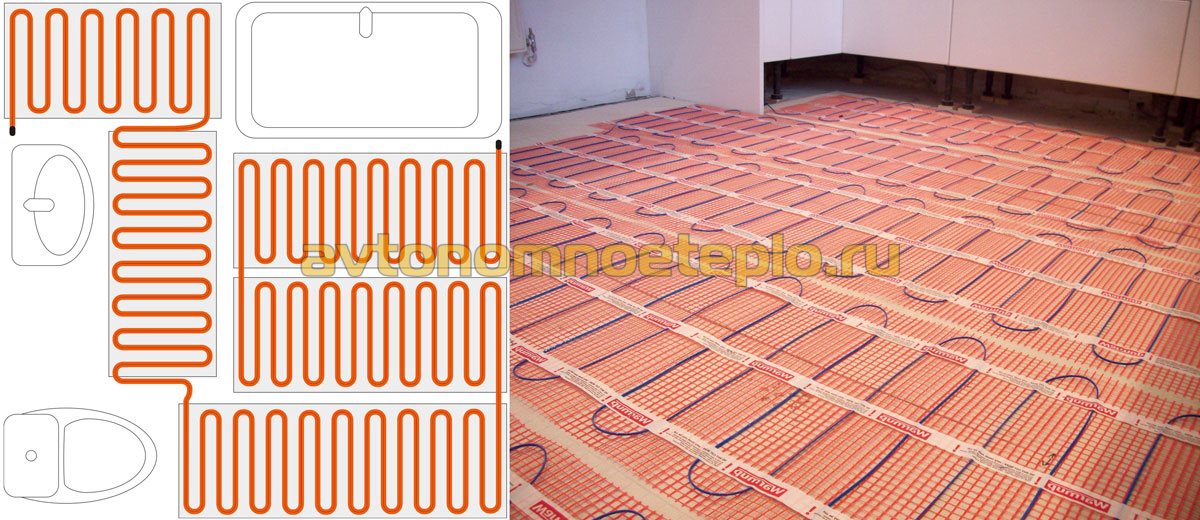

вариант раскладки греющего кабеля в санузле

Как верно уложить систему кабельного пола

Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, также последовательного плана проведения работ.

    Выбор оборудования и расходных материалов . Производитель вначале обмыслил сложность, связанную с подбором кабеля, термодатчика и регулятора. Большая часть компаний предлагает уже готовые комплекты кабельного пола. От покупателя только нужна высчитать подходящую длину и шаг кабеля и подобрать набор очень соответственный характеристикам.

Укладка плитки на электрический теплый пол осуществляется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу.

Как уложить плитку на кабель

Существует несколько главных правил укладки плитки, следование которым значительно оказывает влияние на работоспособность и эксплуатацию теплых полов:

    Стяжку непременно вскрывают несколькими слоями грунтовки глубочайшего проникания.

Выбор кабеля находится в зависимости от того, в каких критериях планируется его применять. Под тротуарную плитку идеальнее всего избрать одножильный провод с надежной степенью внутренней и наружной изоляции.

Почему под плитку лучше кабельный теплый пол

Механизм работы электрических кабельных полов нормально соответствует требованиям, относительно действенной эксплуатации глиняной и хоть какой другой плитки:

Глиняная плитка — это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных ядовитых веществ. Потому сочетание электрических полов и плитки целенаправлено, и стопроцентно оправдано.

Как верно выполнить электрический теплый пол в ванной

Электрический теплый пол в ванной

В помещениях с завышенной влажностью сбалансированный вариант напольного покрытия – это кафельная плитка. Невзирая на все достоинства этого материала, по плитке не очень приятно ходить с босыми ногами, так как она достаточно холодная на ощупь. Вот поэтому обустроить электрический теплый пол в ванной – разумное и рациональное решение для обеспечения комфорта пребывания в санузле и проведения аква процедур.

Для укладки под плитку своими руками в большинстве случаев используются электрические маты – готовые решения, представляющие из себя греющий кабель, закрепленный на сетчатой, нередко самоклеящейся, базе. Их установка прост и комфортен, а при выполнении укладки сетку можно надрезать и обходить сантехническое оборудование и предметы интерьера, установленные в ванной комнате.

Что необходимо учитывать перед монтажом

Каждый производитель греющего кабеля разрабатывает собственные советы по монтажу собственной продукции с учетом ее особенностей. Но общие требования сводятся к следующему:

  • Основание пола не обязано иметь значимых изъянов и перепадов по высоте. В качестве подготовки основания рекомендуется заливка узкой цементной либо самовыравнивающейся стяжки.
  • Утепление основания. В случае расположения объекта на первых этажах либо над неотапливаемыми помещениями, в качестве теплоизолятора применяется плотный пенополистирол шириной более 50 мм. Если снизу размещено жилое отапливаемое помещение, толщину теплоизолятора можно уменьшить до 20 мм. Если обогрев полов применяется как дополнительный источник тепла, в некоторых случаях заместо пенополистирола допустимо применять фольгированный теплоизоляционный материал с укладкой фольгой ввысь.
  • Для подключения теплого пола прокладывается отдельная силовая линия, которая подключается через диффавтомат либо связку УЗО плюс автоматический выключатель.
  • Терморегулятор и термодатчик для управления теплым полом нужно получать раздельно. Терморегуляторы по методу управления бывают механические, электромеханические, электронные и инсталлируются в обыденный подрозетник.

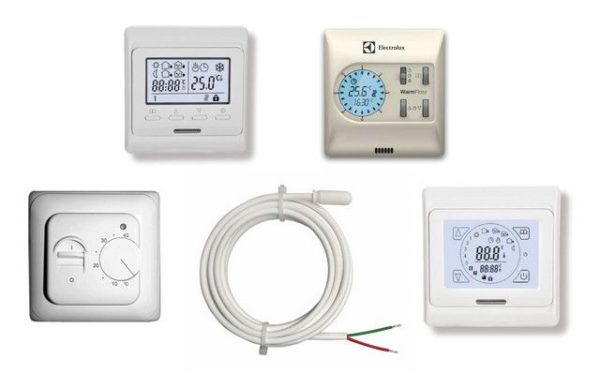

Термодатчик и различные виды терморегуляторов для теплого пола

Направьте внимание! При организации обогрева полов в ванной комнате, терморегулятор размещается в смежном сухом помещении. Рекомендуемая высота расположения монтажной коробки – более 30 см.

Укладка теплоизолятора не всегда вероятна из-за большой толщины, потому теплоизолятор можно и не укладывать, но теплоотдачи будут выше.

Схема укладки

Электрический греющий кабель умеренно прогревается по всей собственной длине, потому он укладывается змейкой с шагом 10–15 см между витками. При всем этом основная задачка – равномерное рассредотачивание кабеля по всей площади основания пола. При планировании и составлении схемы укладки кабеля учитываются следующие нюансы:

  • Под сантехническим оборудованием и мебелью греющий кабель не прокладывается, так как будет нарушена теплопотеря. Исключение составляет подвесное оборудование, которое не имеет контакта с полом.
  • Отступ от труб отопления и нагревательных устройств составляет около 20 см, от стенок 10 см.

Пошаговая разработка монтажа

Сейчас разглядим, как верно выполнить теплый пол под плитку своими руками.

Предварительные работы

Подготовка помещения и основания содержит в себе следующие этапы:

  • В месте установки термодатчика с помощью перфоратора и алмазной коронки делается отверстие для подрозетника.
  • Для прокладки силового кабеля от щитовой зависимо от избранного метода прокладки прорезаются штробы либо устанавливается кабель-канал. По технике безопасности терморегулятор не должен размещаться во мокроватом помещении – его монтируют через перегородку в другом помещении. Для комфортного подключения проводов к терморегулятору идеальнее всего установить глубочайший подрозетник.

Проведя все предварительные работы, приступают к подготовке основания:

  • Убирают строительный мусор, заделывают огромные трещинкы, сколы и другие недостатки.
  • При перепаде по высоте от 2 см на 1 метр, основание сглаживают узкой цементной стяжкой либо самовыравнивающейся консистенцией.
  • Укладывают слой пенополистирольных плит шириной от 20 до 50 мм, дабы тепло не уходило в плиту перекрытия (этот пункт вариабелен зависимо от критерий).

Один из методов выполнения разметки – применять цветную клейкую ленту, но подойдет и обычной маркер либо строительный карандаш.

Гидроизоляция поверх теплоизолятора в этом случае нужна только дабы жидкость из раствора не протекла к соседям снизу и не попортила им ремонт. Если у вас нет соседей, либо у них еще как бы нет ремонта, или вы накрепко заделали все щели, то гидроизоляцию можно не делать.

Укладка греющего кабеля

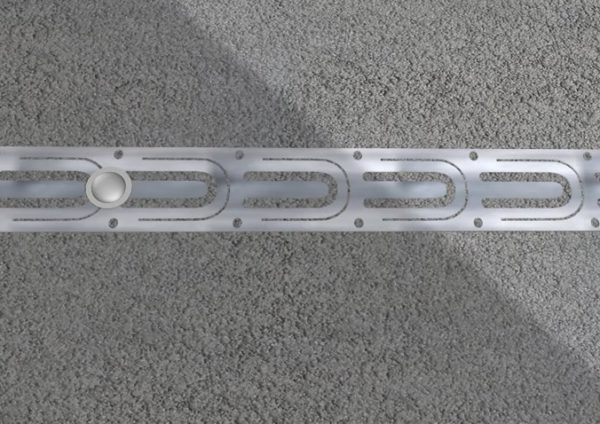

На основание укладываются и крепятся шурупами либо дюбелями монтажные планки, которые нужны для фиксации витков кабеля.

Монтаж планок для крепления кабеля.

Установка планок для крепления кабеля.

Перед укладкой греющего кабеля необходимо убедиться в его целостности, зачем с помощью мультиметра замеряют его сопротивление. Если приобретенное значение укладывается в спектр, обозначенный в паспорте, целостность кабеля не нарушена и он подходящ для укладки.

Измерение сопротивления кабеля

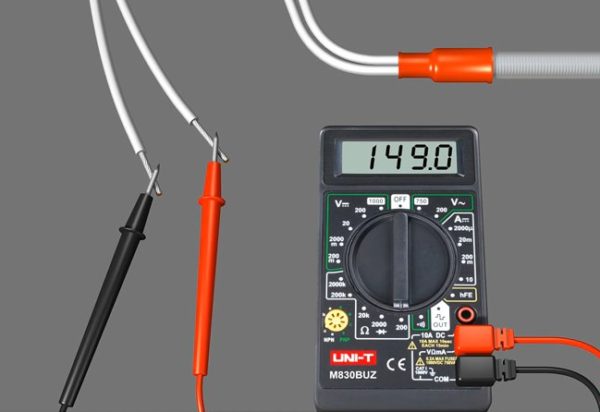

Измерение сопротивления кабеля.

Потом кабель петлями либо змейкой раскладывают по поверхности пола и фиксируют отгибающимися усиками на монтажной планке. Раскладка начинается от отверстия в стенке, ведущего к монтажной коробке, при всем этом оценивается нужная для подключения длина холодного конца. Дабы не было скрещения холодного конца с греющей частью, укладка в большинстве случаев начинается вдоль стенки.

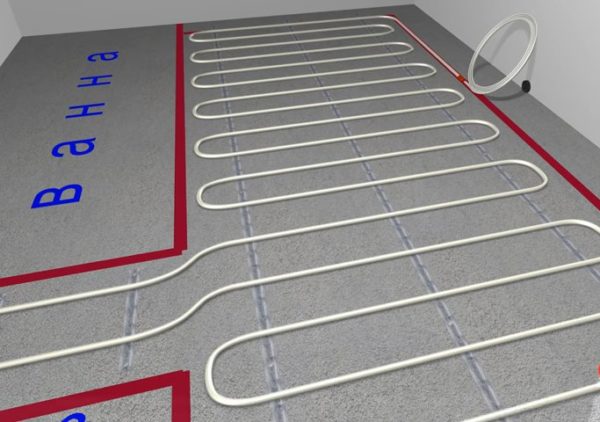

Укладка греющего кабеля

Направьте внимание! Готовые термические маты на сетчатой базе укладывать еще проще: в большинстве случаев они имеют клейкую базу, которая позволяет просто зафиксировать маты на любом основании. По мере надобности поворотов, сетчатое основание подрезается, а кабель плавненько поворачивается под необходимым углом, без перекручивания и перегибов.

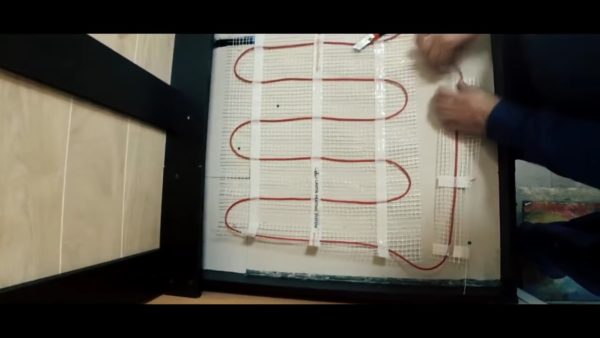

Укладка теплового мата

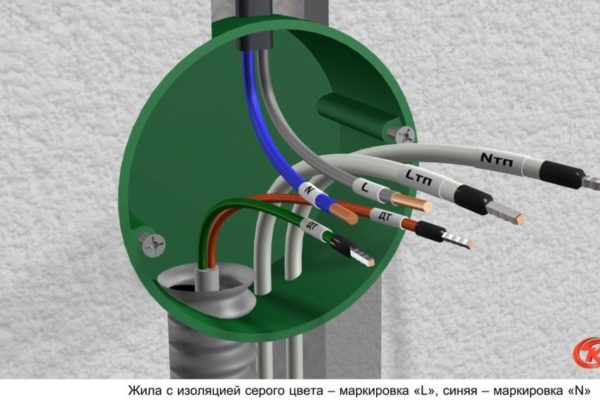

Уложив кабель, холодный конец заводится в подрозетник, смонтированный для установки терморегулятора, концы провода зачищаются и маркируются знаками ТП с указанием фаз (N и L) для предстоящего подключения.

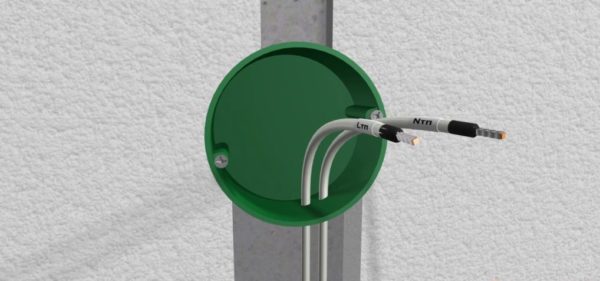

Выведенные в подрозетник концы греющего кабеля

Следующий шаг – установка термодатчика, который делается в таковой последовательности:

  • От подрозетника прокладывается гофрированная труба. Ее свободный конец размещается между витками греющего кабеля на одинаковом расстоянии и запирается заглушкой, дабы в него не попал раствор при заливке стяжки.
  • В трубу заводится термодатчик, концы провода зачищаются и маркируются (ДТ) для подключения.

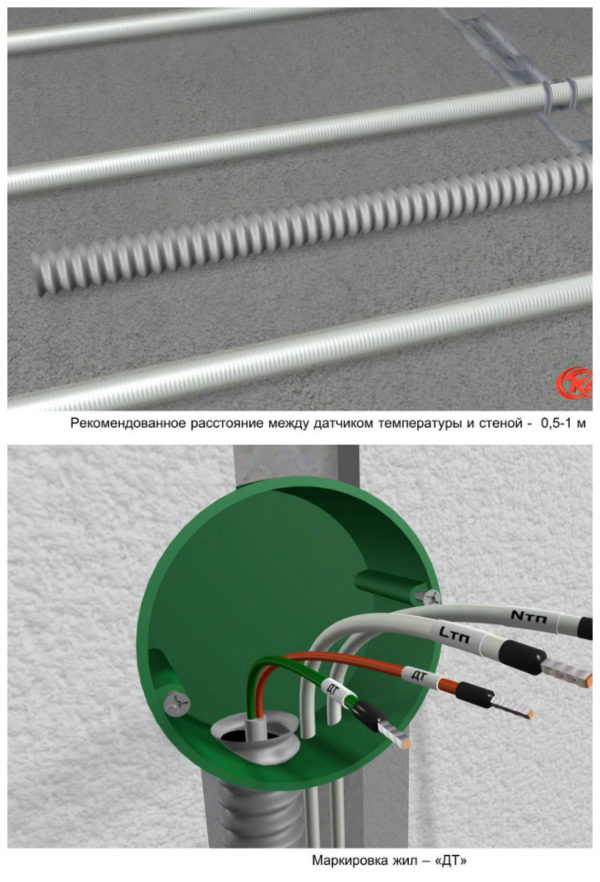

Установка термодатчика

Принципиально! После укладки греющего кабеля, делается повторное измерение сопротивления, дабы убедиться в отсутствии повреждений. Если значения остались на прежнем уровне, приступают к следующим шагам монтажа теплого пола.

Оканчивающий шаг

После того, как укладка греющего кабеля и термодатчика выполнена, кабель закрывают самовыравнивающейся консистенцией, созданной для использования в системах теплых полов. Слой заливки таковой, дабы стопроцентно закрыть кабель с учетом вероятной усадки стяжки. Укладка плитки по цементной стяжке делается не ранее, чем через 3–7 дней, а по самовыравнивающейся консистенции – по советы производителя.

Электрическое подключение

По заблаговременно приготовленной штробе от распределительного щитка к подрозетнику прокладывается силовой кабель. Сечение прокладываемого провода должно быть достаточным, дабы выдержать подключаемую нагрузку. В монтажной коробке концы провода зачищаются и маркируются знаками N и L. Автоматический выключатель подбирается исходя из сечения кабеля, обычно применяют кабель сечением 2,5 мм² и автомат на 16А.

Кабель от электрощитка

Направьте внимание! Если греющий кабель имеет экран, то прокладывается трехжильный кабель, заземляющая жила которого подключается к экрану греющего элемента.

Подключение к терморегулятору делается согласно маркировке:

  1. Жилы силового провода подключаются к клеммам с маркировкой L и N, соблюдая полярность.
  2. Жилы греющего кабеля также подключаются с соблюдением маркировки и полярности: Lтп к клемме L1, а Nтп – к клемме N1.
  3. Жилы термодатчика подключаются к подходящим клеммам терморегулятора, имеющим обозначение SENSOR либо значок t°C.

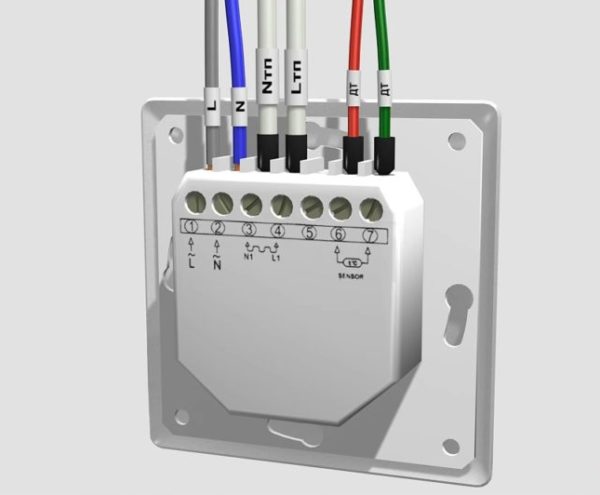

Электрическое подключение терморегулятора

Подключив все провода, терморегулятор устанавливается в подрозетник и фиксируется винтами. На этом установка теплого пола считается завершенным.

Направьте внимание! Пуск теплого пола делается через 28 дней после заливки стяжки. При всем этом 1-ое включение рекомендуется создавать на минимум мощности, с постепенным (раз в день) повышением температуры на 5 °C.

Распространенные ошибки

  1. Самой распространенной ошибкой, снижающей эффективность теплого пола, считается заливка очень толстого слоя стяжки либо плиточного клея. Это происходит из-за того, что некорректно выбрана мощность греющего элемента. Маломощные маты созданы для заливки узкого слоя стяжки, которая чуть покрывает греющий элемент. Для прогрева более толстого слоя нужна повышение мощности кабеля и как следствие, перерасход электроэнергии.

При соблюдении технологии и недопущении рассмотренных ошибок теплый пол способен прослужить долгий срок без поломок, не требуя при всем этом технического обслуживания.
