Схема счетчика с трансформаторами тока

В этой статье мы разглядим главные схемы включения однофазовых и трёхфазных электросчётчиков. Сходу желаю отметить, что схемы включения индукционных и электронных электросчётчиков полностью схожи.

Посадочные отверстия для крепления обоих видов электросчётчиков тоже должны быть полностью одинаковы, но некоторые производители не всегда придерживаются этого требования, потому время от времени могут появиться задачи с установкой электронного электросчётчика заместо индукционного конкретно в плане крепления на панели.

Зажимы токовых обмоток электросчётчиков обозначаются знаками Г (генератор) и Н (нагрузка). При всем этом генераторный зажим соответствует началу обмотки, а нагрузочный — ее концу.

При подключении счетчика нужно смотреть за тем, дабы ток через токовые обмотки проходил от их начал к концам. Для этого провода со стороны источника питания должны подключаться к генераторным зажимам (зажимам Г) обмоток, а провода, отходящие от счетчика в сторону нагрузки, должны быть подключены к нагрузочным зажимам (зажимам Н).

Для счетчиков, включаемых с измерительными трансформаторами, должна учитываться полярность как трансформаторов тока (ТТ), так и трансформаторов напряжения (ТН). Это в особенности принципиально для трехфазных счетчиков, имеющих сложные схемы включения, когда некорректная полярность измерительных трансформаторов не всегда сходу находится на работающем счетчике.

Если счетчик врубается через трансформатор тока, то к началу токовой обмотки подключается провод от того зажима вторичной обмотки трансформаторов тока, который однополярен с выводом первичной обмотки, присоединенным со стороны источника питания. При всем этом включении направление тока в токовой обмотке будет таким же, как и при конкретном включении. Для трехфазных счетчиков входные зажимы цепей напряжения, однополярные с генераторными зажимами токовых обмоток, обозначаются цифрами 1, 2, 3. Тем определяется данный порядок следования фаз 1-2-3 при подключении счетчиков.

Главные схемы включения однофазовых счетчиков

На рисунке 1 изображены принципные схемы включения однофазового счетчика активной энергии. 1-ая схема (а) – конкретного включения – является более распространенной. Время от времени, однофазовый электросчётчик включают и полукосвенно – с внедрением трансформатора тока (б).

Набросок 1. Схемы включения однофазового счетчика активной энергии: а — при конкретном включении; б — при полукосвенном включении. Дальше разглядим схемы включения трёхфазных электросчётчиков.

Самыми распространёнными являются схемы конкретного (рис.2) и полукосвенного (рис.3) включения в четырехпроводную сеть:

Набросок 2. Схема конкретного включения трёхфазного счетчика активной энергии

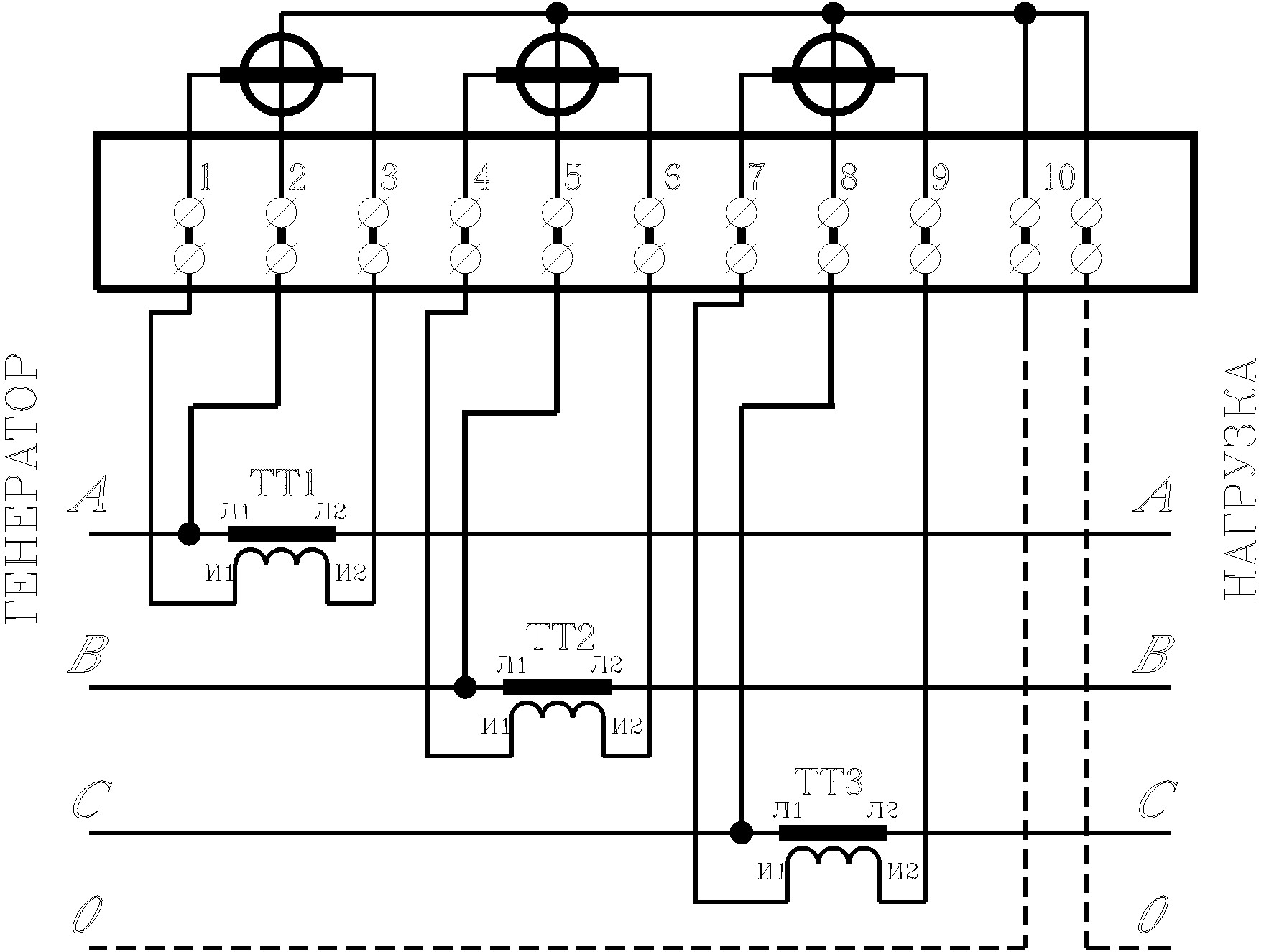

Набросок 3. Схема полукосвенного включения трёхфазного счетчика активной энергии.

При полукосвенном включении применяют трансформаторы тока. Выбор трансформаторов тока проводят исходя из потребляемой мощности. Индустрией выпускаются трансформаторы тока с разным коэффициентом трансформации – 50/5, 100/5 …. 400/5 и т.д.

Подробнее о подключении счетчиков в быту смотрите тут: Как верно подключить электрический счетчик

Главные схемы включения трёхфазных электросчётчиков

Не считая полукосвенной схемы, нередко применяется и схема косвенного включения трёхфазных электросчётчиков. При этой схеме применяют не только лишь трансформаторы тока, но и трансформаторы напряжения.

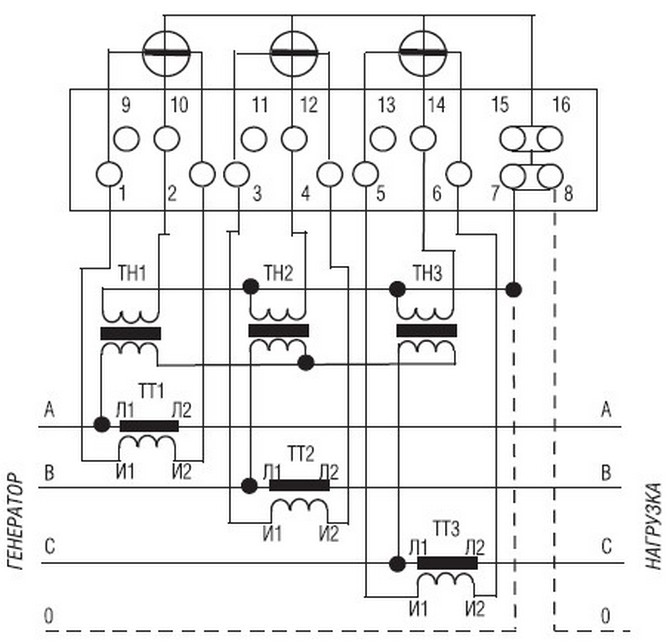

На рисунке 4 показана схема включения с 3-мя однофазовыми трансформаторами напряжения в трёхпроводную сеть, первичные и вторичные обмотки которых соединены в звезду. При всем этом общая точка вторичных обмоток в целях безопасности заземляется. Это относится и к вторичным обмоткам трансформаторов тока.

Тут нужно направить внимание на наличие неотклонимой связи нулевого проводника сети с нулевым зажимом счетчика, т.к. отсутствие таковой связи может вызывать дополнительную погрешность при учете энергии в сетях с несимметрией напряжений.

Схема косвенного включения трёхфазного счетчика активной энергии в трёхпроводную сеть

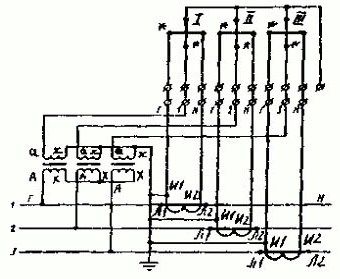

Набросок 4. Схема косвенного включения трёхфазного счетчика активной энергии в трёхпроводную сеть

Кроме трёхэлементных трёхфазных электросчётчиков, применяют и двухэлементные. Принципные схемы включения трехфазного двухэлементного счетчика активной энергии типа САЗ (САЗУ) приведены на рисунке 5.

Тут особо отметим, что к зажиму с цифрой 2 непременно подключается средняя фаза, т.е. та фаза, ток которой к счетчику не подводится. При включении счетчика с трансформаторами напряжения зажим этой фазы заземляется.

На схеме заземлены зажимы со стороны источника питания (т.е. зажимы И1 трансформаторов тока), но можно было бы заземлять зажимы и со стороны нагрузки.

Счетчики типа САЗ используются приемущественно с измерительными трансформаторами (НТМИ), и потому приведенная схема является основной при учете активной энергии в электрических сетях 6 кВ и выше.

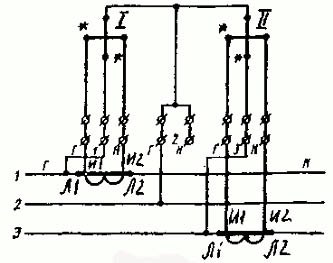

Схема полукосвенного включения трёхфазного двухэлементного счетчика активной энергии в трёхпроводную сеть

Набросок 5. Схема полукосвенного включения трёхфазного двухэлементного счетчика активной энергии в трёхпроводную сеть

Стоит отметить один момент, который я упустил ранее. Рабочее напряжение индукционных электросчётчиков, включаемых по схеме конкретного и полукосвенного включения, равно 220/380 В. В схемах косвенного включения, т.е. с трансформаторами напряжения, используют электросчётчики на рабочее напряжение 100 В. Некоторые электронные электросчётчики имеют спектр входного напряжения 100-400 В, что на теоретическом уровне позволяет применять их в схемах с хоть каким типом включения.

При монтаже учётов электроэнергии по схеме полукосвенного либо косвенного включения, очень огромное значение имеет правильное чередование фаз. Для определения чередования фаз используют разные приборы, к примеру Е-117 "Фаза-Н".

Схемы включения счетчиков реактивной энергии

Достаточно нередко, вкупе с индукционными электросчётчиками активной энергии, используют электросчётчики реактивной энергии.

На рисунке 6 приведены схемы полукосвснного включения счетчиков в четырехпроводную сеть (380/220 В). Эта схема просит для монтажа наименьшего количества провода либо контрольного кабеля. При ее сборке существенно миниатюризируется риск неверного включения счетчиков, так как исключается несовпадение фаз (А, В, С) тока и напряжения.

Проверить корректность схемы можно облегченными методами без снятия векторной диаграммы. Для этого достаточным является измерение фазных напряжений, определение порядка следования фаз и проверка корректности включения токовых цепей при помощи поочередного вывода 2-ух частей счетчиков из работы и фиксацией при всем этом правильного вращения диска.

Схема полукосвенного включения трёхфазного двухэлементного счетчика активной энергии в трёхпроводную сеть

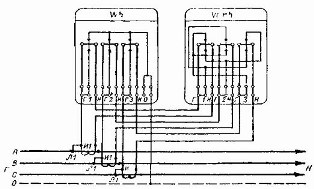

Набросок 6. Схема полукосвенного включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную сеть с совмещенными цепями тока и напряжения.

Недочет схемы состоит в том, что проверка корректности включения токовых цепей вызывает необходимость три раза отключать потребителей и принимать особенные меры по технике безопасности при производстве работ, так как вторичные цепи трансформаторов тока находятся под потенциалами фаз первичной сети.

Другим суровым недочетом рассматриваемой схемы будет то, что нужно зануление либо заземления вторичных обмоток измерительных трансформаторов.

В отличие от предшествующей схема на рисунке 7 имеет раздельные цепи тока и напряжения, потому она позволяет создавать проверку корректности включения счетчиков и их подмену без отключения потребителей, так как в этой схеме цепи напряжения могут быть отсоединены. Не считая этого, в ней соблюдены требования ПУЭ к занулению и заземлению вторичных обмоток трансформаторов тока.

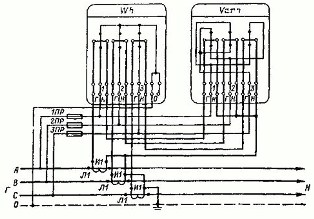

Схема полукосвенного включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную сеть с раздельными цепями тока и напряжения

Набросок 7. Схема полукосвенного включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную сеть с раздельными цепями тока и напряжения.

И в заключение разглядим схему косвенного включения двухэлементных электросчётчиков активной и реактивной энергии в трехпроводную сеть выше 1 кВ. Принципная схема данного включения приведена на рисунке 8.

Схема косвенного включения двухэлементных счетчиков активной и реактивной энергии в трехпроводную сеть свыше 1 кВ

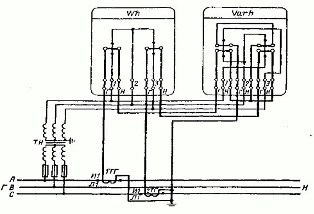

Набросок 8. Схема косвенного включения двухэлементных счетчиков активной и реактивной энергии в трехпроводную сеть выше 1 кВ.

В данной схеме в качестве счетчика реактивной энергии принят двухэлементный электросчетчик с разбитыми последовательными обмотками. Так как в средней фазе сети отсутствует трансформатор тока, то заместо тока Ib к подходящим токовым обмоткам этого счетчика подведена геометрическая сумма токов Ia +Ic равная — Id.

На рисунке была показана схема включения с внедрением трехфазного трансформатора напряжения типа НТМИ. На практике может применяться трехфазный трансформатор напряжения и с заземлением вторичной обмотки фазы В. Заместо трехфазного трансформатора напряжения также могут применяться два однофазовых трансформатора напряжения, включенных по схеме открытого треугольника.

Читайте по теме:  Схема подключения насоса с гидроаккумулятором и реле

Обычно, схема включения счетчика обычно нанесена на крышке клеммной коробки. Но, в критериях эксплуатации, крышка возможно окажется снятой со счетчика другого типа. Потому нужно всегда убедиться в достоверности схемы методом ее сверки с типовой схемой и с разметкой зажимов.

Установка цепей напряжения электросчётчика полукосвенного и косвенного включения должен производиться в согласовании с ПУЭ — медным проводом сечением более 1,5 мм, а токовых цепей – сечением более 2,5 мм.

При монтаже электросчётчиков конкретного включения, установка должен быть выполнен проводом, рассчитанным на соответственный ток.

На этом обзор схем включения электросчётчиков будем считать оконченным. Очевидно, нами подверглись рассмотрению далековато не все имеющиеся схемы, а только те, которые более нередко применяются на практике.

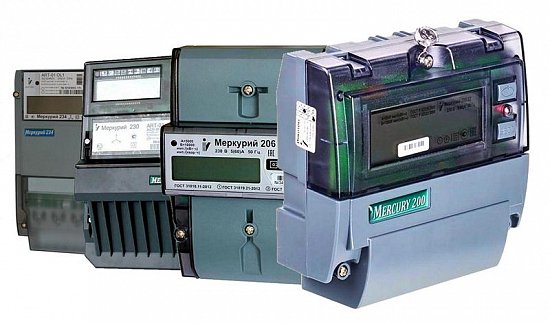

Все схемы подключения счетчиков Меркурий — информационный материал

Все схемы подключения счетчиков Меркурий

Номинальное напряжение подаваемое на телеметрический выход = 12В, предельное = 24В.

Номинальная сила тока этого выхода = 10мА, предельная = 30мА.

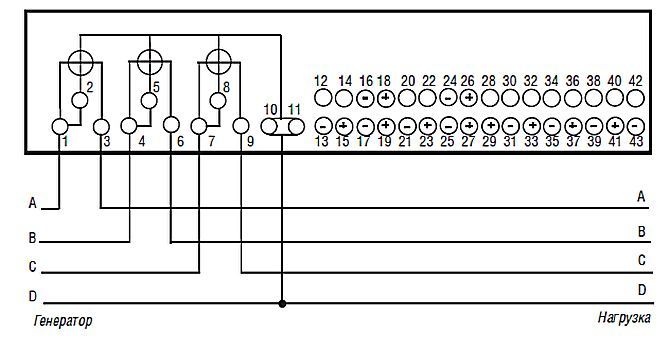

Схема конкретного подключения счетчика Меркурий 233

Схема непосредственного подключения счетчика МЕРКУРИЙ 233

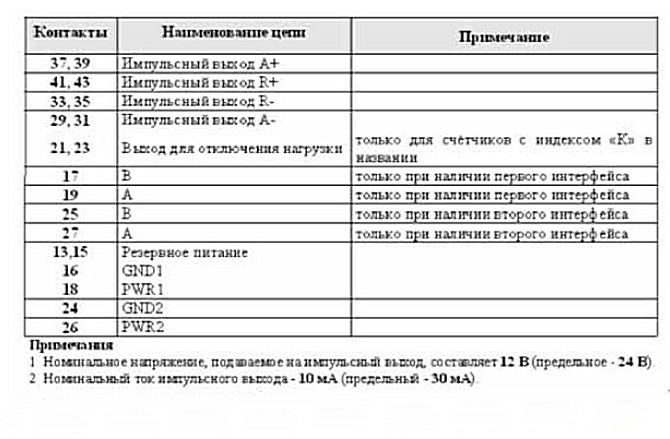

Предназначение зажимов вспомогательных цепей счетчиков Меркурий 233

Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 233

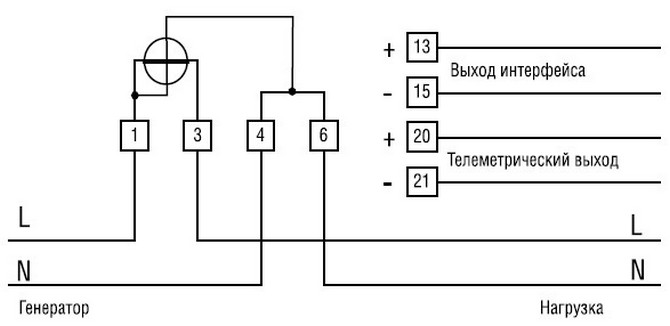

Схема конкретного подключения к сети счетчика Меркурий 203.2T

Схема непосредственного подключения к сети счетчика МЕРКУРИЙ 203.2T

  1. Номинальное напряжение, подаваемое на телеметрический выход, равно 12 В (предельное — 24 В). Номинальная сила тока этого выхода — 10 мА (предельная — 30 мА).
  2. В счётчиках с индексом «К» в условном обозначении контакты 13, 15 применяются как выход отключения нагрузки.
  3. В счётчиках с индексом «Z» в условном обозначении контакт 15 применяется для наружного управления тарифами.

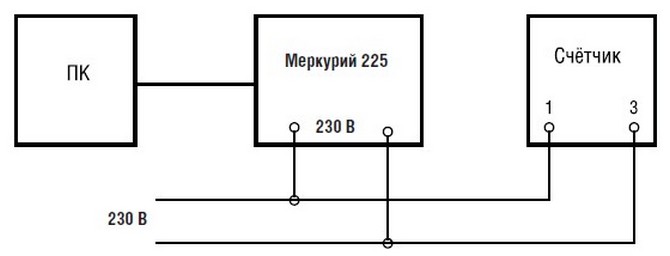

Схема для работы с PLC-модемом Mercury 203.2T

Схема для работы с PLC-модемом Mercury 203.2T

Схемы подключения счетчиков Меркурий к сети 57,7В

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, при помощи 3-х трансформаторов напряжения и 2-ух трансформаторов тока.

Схема подключения счетчика МЕРКУРИЙ 230 к трехфазной 3х проводной сети, с помощью трех трансформаторов напряжения и двух трансформаторов тока.

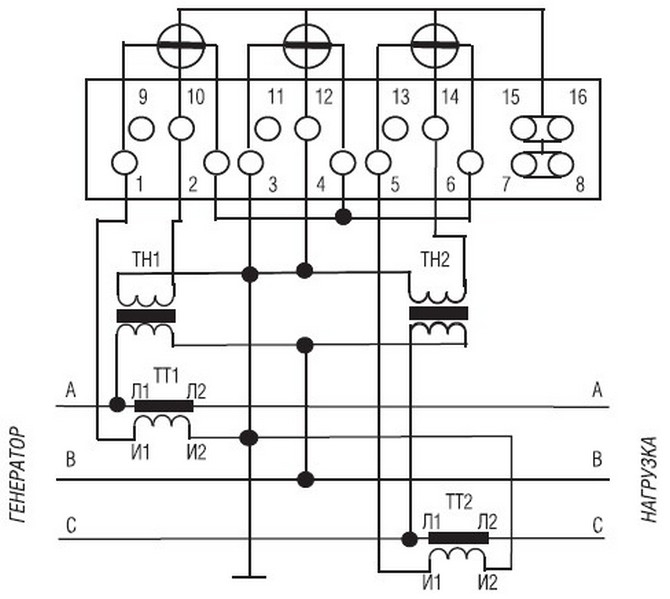

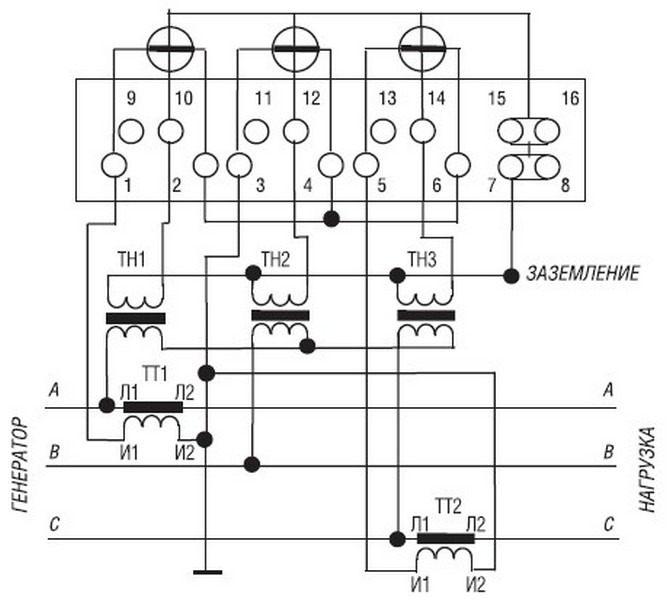

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, при помощи 2-ух трансформаторов напряжения и 2-ух трансформаторов тока.

Схема подключения счетчика МЕРКУРИЙ 230 к трехфазной 3х проводной сети, с помощью двух трансформаторов напряжения и двух трансформаторов тока.

Схема подключения счетчика Меркурий 230 к 3-х фазной 3х либо 4х проводной сети, при помощи 3-х трансформаторорв напряжения и 3-х трансформаторов тока.

Схема подключения счетчика МЕРКУРИЙ 230 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.

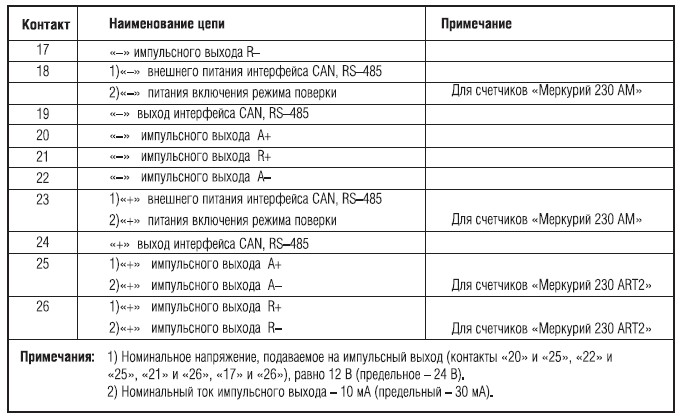

Предназначение зажимов вспомогательных цепей счетчиков Меркурий 230

Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 230

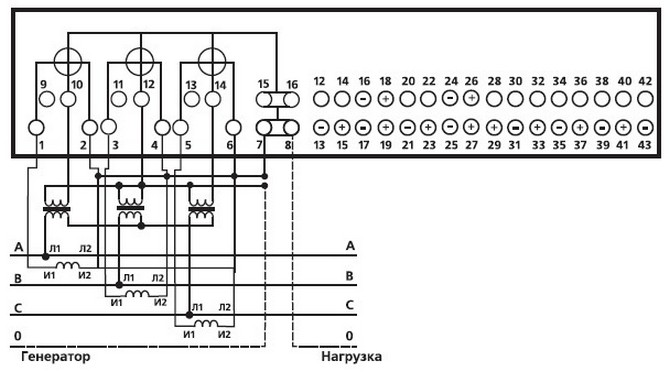

Схема подключения счетчика Меркурий 233 к 3-х фазной 3х либо 4х проводной сети, при помощи 3-х трансформаторорв напряжения и 3-х трансформаторов тока.

Схема подключения счетчика МЕРКУРИЙ 233 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока

Схема подключения счетчика Меркурий 233 к 3-х фазной 3х проводной сети, при помощи 3-х трансформаторорв напряжения и 2-ух трансформаторов тока.

Схема подключения счетчика МЕРКУРИЙ 233 к трех фазной 3х проводной сети, с помощью трех трансформаторорв напряжения и двух трансформаторов тока.

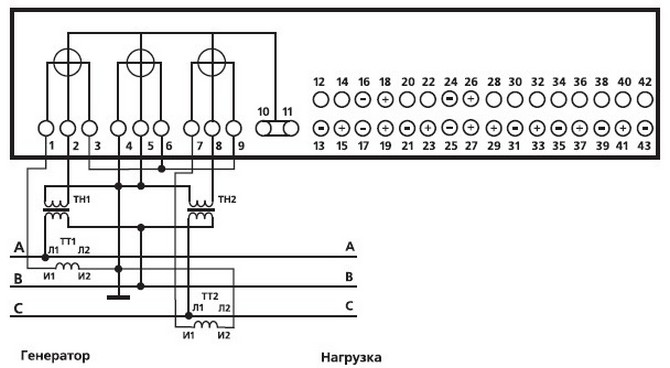

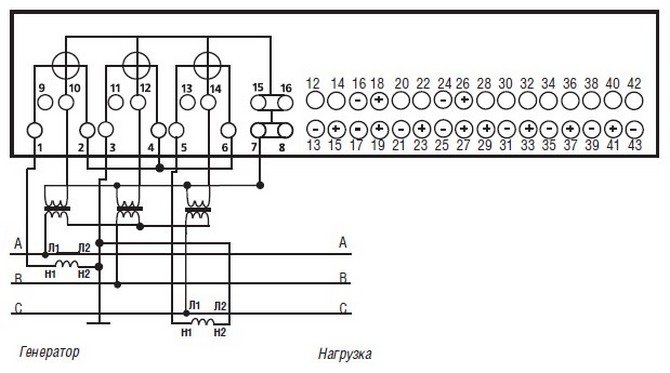

Схема подключения счетчика Меркурий 233 к 3-х фазной 3х проводной сети, при помощи 2-ух трансформаторорв напряжения и 2-ух трансформаторов тока.

Схема подключения счетчика МЕРКУРИЙ 233 к трех фазной 3х проводной сети, с помощью двух трансформаторорв напряжения и двух трансформаторов тока.

Схемы интерфейсных подключений счетчиков МЕРКУРИЙ

Схема подключения дополнительных счетчиков МЕРКУРИЙ, к счетчику GSM — коммуникатору.

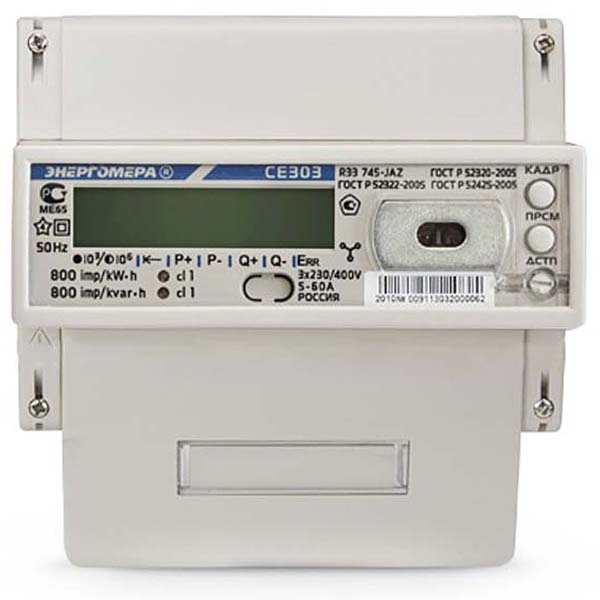

Установка трёхфазного счетчика

В современное время ни одно жилое либо производственное помещение не обходится без устройств для учета электроэнергии. В этой статье говорится о том, как произвести установку трехфазного счетчика электроэнергии своими руками.

Плюсы и минусы трёхфазного счетчика

В процессе работы однофазовых счетчиков довольно нередко появляется собственного рода перекос фаз, из-за чего напряжение в сети будет повсевременно низким. При использовании трехфазного устройства таких заморочек не появляется, так как они могут работать на той фазе, которая не относится к просадке из-за перекоса.

Как смотрится устройство

При использовании трехфазного счетчика, напряжение будет довольно высочайшим, потому необходимо соблюдать правила безопасности. Но устройство имеет ряд собственных недочетов:

  • необходимо получить разрешение на установку устройства от местной энергетической конторы;
  • высочайший риск получить увечья от удара электрическим током и образования недлинного замыкания. Дабы этого избежать нужно поставить предохранитель с высочайшим номиналом перед вводом фаз в жилое помещение;
  • нужно много места для трехфазной модели.

Главные плюсы устройства:

  • можно правильно распределять нагрузки в сети;
  • можно использовать массивные трехфазные приемники;
  • сужение сечения вводимого провода.

В главном такие счетчики нормально применять в личных домах с большой площадью (от 90 м. кв.). Или в квартирах, в каких подключено много массивных бытовых устройств. Ниже описаны виды устройств для учета электроэнергии.

Виды трёхфазных устройств

Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.

За размещение тарифов и сохранение инфы в памяти устройства, отвечает маленький процессор. Проще говоря, можно поглядеть данные по счетчику за любые комфортные числа.

Аналоговые индукционные приборы учета энергии

Механизм работы таких счетчиков идентичен однофазовой модели устройства.

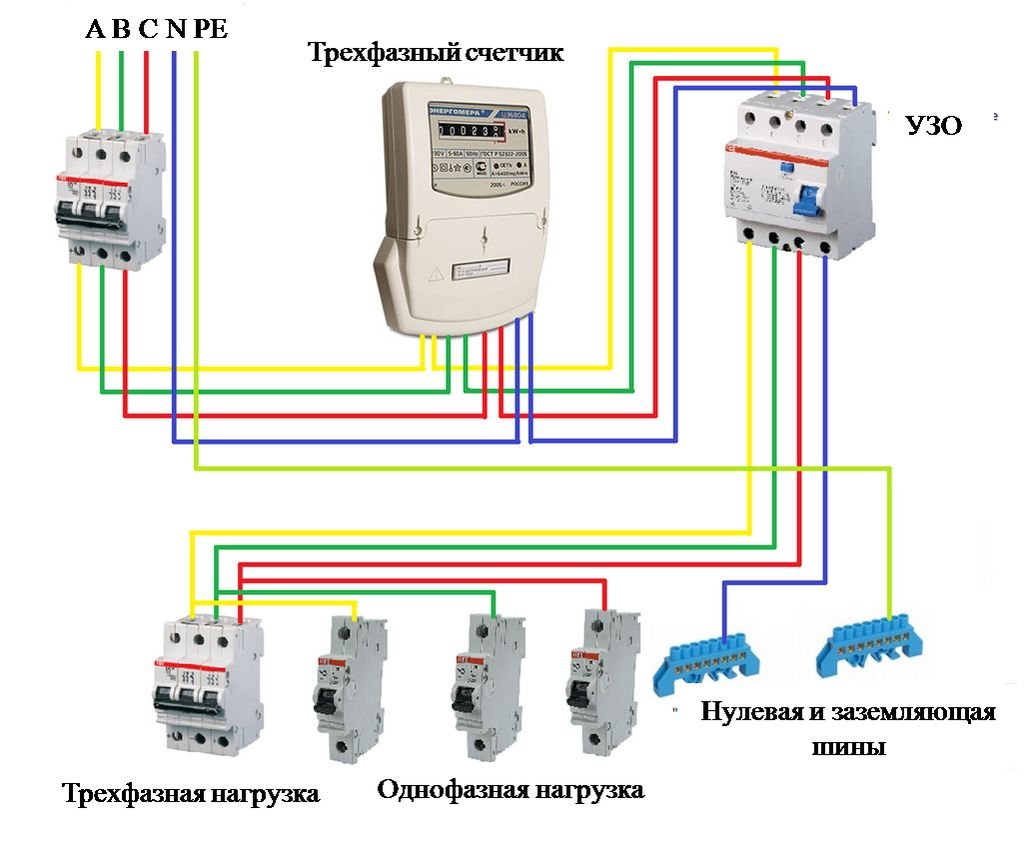

Схема подключения 3 фазного счетчика

Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на металлический диск. Потому он начинает движение.

Для вас это будет любопытно Солнечная энергостанция: виды и схема установки

Способы подключения при помощи трансформаторов тока

До работы нужно направить внимание на очень принципиальный аспект. На катушке размещаются две пары входных зажимов, один провод нужен для подключения соответственного фазного кабеля и указывается эмблемой «Л1» (от второго провода, отмеченного как «Л2» кабель проходим прямо к трехфазной нагрузке).

На индукторе измерения также размещаются зажимы, обозначенные как «И1» и «И2», к которым нужно подключать обмотку параллельным методом.

Направьте внимание! Сечение кабеля должно соответствовать нагрузке в сети.

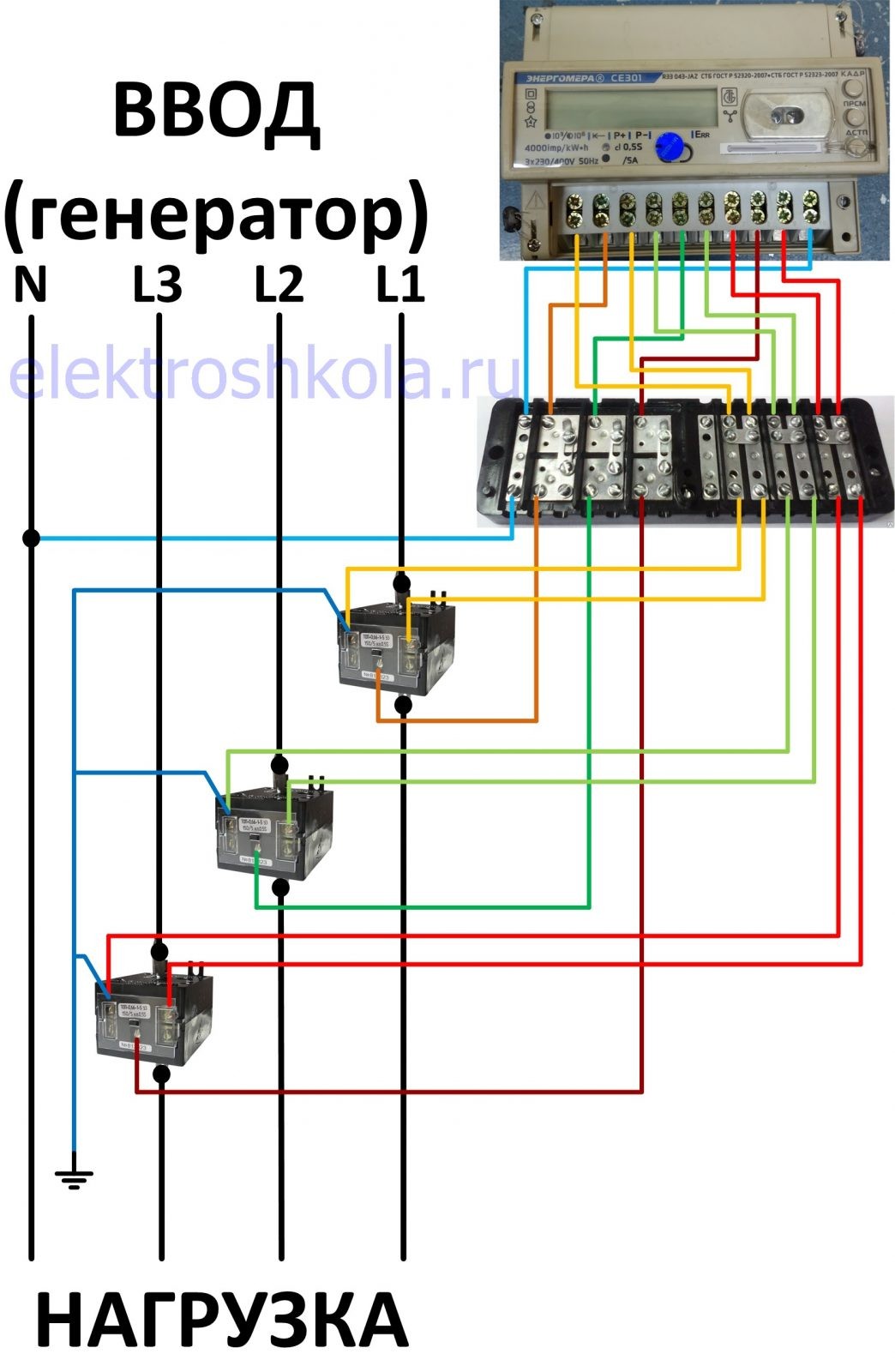

Схема подключения трехфазного счетчика через трансформаторы

Полукосвенное

Счетчики подключаются в сеть при помощи трансформаторов тока, тем самым разрешается использовать их в сетях с довольно большенными мощностями (до 63кВт). При помощи такового способа подключения, для измерения расхода нужно разность данных множить на узнаваемый коэффициент трансформации.

Косвенное

При таком способе, подключение осуществляется через трансформаторы напряжения и тока. Этот метод применяется для учета электроэнергии при высоковольтной интеграции.

Главные нюансы подключения:

  • не используются токи прямого, оборотного и номинального порядка основной частоты;
  • активная и пассивная мощности по фазе А рассчитываются с вычетами тока нулевого порядка из фазного тока;
  • учет электроэнергии таковой же как описано выше.

Прямое

Счетчики таковой модели подключаются в электросеть впрямую, в таком же порядке, как и однофазовые устройства. Они в главном предугадывают невысокую пропускную мощность (ток не больше 95 А), дырки под кабель имеют сечение 25мм2 (или 15 мм2).

Поэтапное подключение прямого типа:

  • включение фазы А к нагрузке;
  • подключение фазы В к нагрузке;
  • подключение фазы С к нагрузке;
  • ввод и вывод нулевого параметра.

Принципиально выделить, что если человек не обладает нужным припасом познаний и способностей, то лучше не пробовать подключить устройство без помощи других. Это может привести не только лишь к выходу из строя всех бытовых устройств, но и к недлинному замыканию, а вследствие к пожару. Рекомендуется обратиться к проф мастеру.

Направьте внимание! При подключении любого устройства, нужно обесточивать все помещение.

В заключении стоит отметить, что трехфазные электросчетчики отлично управляются в огромных домах либо помещениях, где довольно много электрических и массивных устройств. Для маленьких квартир полностью подходят однофазовые модели.
