Схема проходного выключателя с 2 мест

Выключатель проходной одноклавишный представляет собой необыкновенную разновидность бытовых коммутирующих устройств, потребность в каких появляется в особенных случаях. Их установка целесообразна в проходных помещениях, в каких включать освещение нужно со стороны входа, а выключать – при выходе. Для этого в набор выключателя входят два электрически связанных между собой устройства, устанавливаемых в соответственных местах.

Примеры использования

Что такое проходной выключатель и чем отличается от обычного

Проходной одноклавишный выключатель предназначен для управления освещением из 2-3 мест

Способности таких переключателей дают возможность избежать многих неудобств, с которыми приходится сталкиваться в ежедневной жизни. Пример использования – случай, когда юзеру нужна пересечь длиннющий коридор, и выполнить это лучше не в темноте, а при полном освещении. При выходе применяется 2-ой клавишный устройство, средством которого свет можно погасить. При этом направление перемещения по такому объекту значения не имеет.

Система построена так, что после прохождения коридора выключатель готов к новенькому срабатыванию, но уже при входе с другой стороны.

Другие места, где нередко устанавливается спаренный переключающий устройство – вход в спальню и зона в районе расположения кровати. В данной ситуации можно будет войти в освещенную комнату, а потом выключать свет, приготовившись ко сну.

Особенности и принцип деяния

Дабы осознать отличие типового проходного выключателя от обыденного коммутационного устройства, будет нужно разобраться со методами их подключения. Обычное изделие врубается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает 3-мя рабочими клеммами, позволяющими коммутировать две параллельно проложенных полосы. Средством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.

Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной полосы с 2-ух удаленных на значимые расстояния точек.

Сходство с обыкновенными устройствами ограничивается тем, что они также врубаются в разрыв фазного провода.

Механизм работы проходного выключателя основан на коммутации одной и той же полосы за счет поочередной подачи напряжения на лампочку сходу с 2-ух сторон. Такая возможность реализуется за счет особенной схемы включения, согласно которой к осветительному устройству подводится два провода (на любой из них попеременно подается напряжение 220 Вольт).

При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет сероватый, а 2-ая – белоснежный цвет.

Дабы один их 2-ух проходных одноклавишных переключателей сработал, кнопка второго должна находиться во включенном (верхнем) положении. Только в данном случае цепь подачи фазного напряжения со стороны второго устройства окажется замкнутой, и механизм работы выключателей света будет производиться.

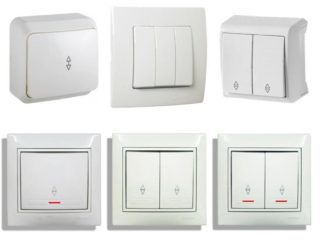

Типы проходных выключателей

Что такое проходной выключатель и чем отличается от обычного

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Количество кнопок может много значить для функциональности каждого из перечисленных устройств, так как они позволяют коммутировать осветители из 3-х точек помещения и поболее.

По мере надобности управления из 3-х и поболее мест самый сбалансированный вариант – двухклавишный устройство с перекрестным управлением.

При сопоставлении многоклавишных выключателей с их одноклавишными аналогами принципиально осознавать, чем одно из них может отличаться от другого. В главном отличие касается функциональности устанавливаемых в помещении устройств. Если во 2-м случае коммутируется только одна группа (осветитель врубается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать 1-ый из 2-ух осветителей, сразу выключая 2-ой либо напротив.

По собственной конструкции такие коммутаторы могут иметь открытое (внешнее) выполнение либо устанавливаться в заблаговременно приготовленные в стенке ниши. По методу управления переключатель может быть сенсорным либо с ПДУ, другими словами срабатывать от прикосновения либо на удалении (дистанционно). Выбор определенного типа устройства определяется предпочтениями юзера, также его финансовыми способностями.

Коммутация из 3-х точек

Что такое проходной выключатель и чем отличается от обычного

Дабы иметь возможность включать свет из 3-х точек, нужно описанную ранее схему для спаренного одноклавишного устройства дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может размещаться в случайной точке комнаты, устроенной между 2-мя уже смонтированными изделиями.

Он состоит из 2-ух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обыденный перекидной механизм, состоящий из 2-ух частей, установлена общая кнопка, что позволяет коммутировать отходящие от него полосы синхронно. Дабы получить тройной двухклавишный выключатель, будет нужно доработать обыденный перекрестный устройство, установив на него перемычки.

Многоточечная схема подключения организуется таким макаром, дабы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения кнопок напряжение будет поступать только по четные входные клеммы (по белоснежному и сероватому проводам), и только после чего через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

От положения кнопок зависит направление подачи фазного потенциала на осветительные приборы. Если одна из групп осветителей включена, довольно отключить хоть какой из устройств, дабы обесточить ее. Тот же процесс происходит и при включении, только в данном случае изменение положения хоть какой кнопки тянет за собой восстановление цепи питания.

Читайте по теме:  Электрический духовой шкаф мощность квт

Выбор варианта выполнения

При выборе подходящего вида проходного одноклавишного выключателя учитываются следующие моменты:

  • прежде всего будет нужно обусловиться с маркой приобретаемого устройства, которая выбирается исходя из личных предпочтений;
  • подбирается число переключающих кнопок, что находится в зависимости от требуемого количества точек, из которых должны управляться осветители;
  • определяется метод монтажа приобретаемого устройства (в открытом либо в закрытом выполнении).

Проходной клавишный выключатель в согласовании со своим многофункциональным предназначением позволяет управлять осветителями из 2-ух либо 3-х удаленных точек, облегчая порядок воззвания с ними.

Переключатель и выключатель: в чем разница, схемы и фото

Ремонт и стройка

На чтение 4 мин. Просмотров 4.1k.

На веб-сайтах, торгующих комплектующими для монтажа проводки, можно повстречать два типа продуктов: выключатели и переключатели. Смотрятся эти устройства идиентично, предназначение тоже фактически схожее. Так чем все-таки они отличаются?

В чем разница?

Дабы найти, что конкретно лучше установить в квартире, в доме либо на даче, необходимо осознать сущность работы обоих устройств.

Нагляднее всего отличие выключателя от переключателя указывает схема подключения.

При подключении традиционного одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее при необходимости.

Двух- и трехклавишные модели подключаются аналогично. В конечном итоге нажатием подходящей кнопки, ток пускается по обозначенному кабелю, зажигая определенный источник света.

Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных 6 заместо 4 и т.д.

Ниже на схеме можно узреть, чем переключатель отличается от выключателя (одноклавишный).

В данном случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сходу два кабеля под ноль.

Выходит, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из кнопок (в хоть какое положение) цепь замыкается, или размыкается.

Сфера использования

Оба устройства взаимозаменяемы, но удобство применения находится в зависимости от определенных случаев.

Из-за различия между выключателем и переключателем света, последние лучше устанавливать в проходных комнатах, длинноватых коридорах либо на лестницах в личных домах. Одна точка разрыва устанавливается на входе, а другая на выходе.

В данном случае не надо будет ворачиваться в другой конец холла либо лестничного марша, дабы выключить за собой свет — это можно будет выполнить из хоть какой точки.

Если управлять освещением необходимо из 3-х и поболее точек, то в схему добавляются перекрестные переключатели.

Схожая разводка применяется при прокладке кабелей на огромных площадях с несколькими входами. К примеру, в промышленных цехах, в разветвленных коридорах, или при организации освещения на приусадебных участках с несколькими заездами.

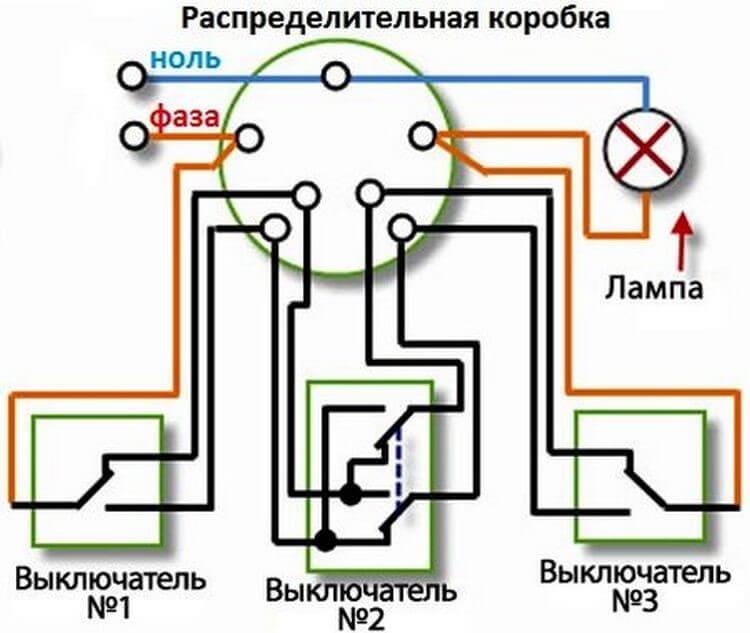

На рисунке ниже изображена схема управления одним осветительным устройством из 3-х разных точек.

Дабы система работала корректно, в последних точках инсталлируются проходные переключатели, а в центре — перекрестный.

Аналогично подключается разводка, для управления светом из 4 мест.

В отдельных комнатах (с одним входом) удобнее применять обыденные выключатели. Ведь свет обычно зажигают, входя в помещение, и отключают, покидая его.

Гипотетически — если площадь комнаты очень большая — схему разводки можно усложнить, включив в нее проходные либо даже перекрестные модели отключателей. Но таковой подход угрожает излишними финансовыми затратами (на покупку и прокладку дополнительных проводов и штробление стенок под них).

Ошибки в терминологии

На просторах веба можно повстречать вопросы из разряда: «чем отличается проходной выключатель от переключателя?» Верный ответ: «ничем».

Это два термина относящиеся к одному устройству. Проходным переключатель именуют из-за того, его включают и выключают, проходя через помещение.

Также не стоит путать обыденные рубильники с «пакетниками». Да, разница между пакетным выключателем и переключателем в чем либо похожа на различия у обыденных «домашних» рубильников. Но эти механизмы фактически не имеют дела к бытовой электрике. Их почаще можно повстречать в различных движках и т.п.

Обычной пример пакетного переключателя — мотор с несколькими скоростями. В данном случае только одно положение ручки будет соответствовать отключению, а все другие — включению разных скоростей (применяются различные схемы подключения).

Пакетные выключатели — это тоже термин, который относится к движкам, но уже к трехфазным асинхронным. В большинстве случаев их можно повстречать в механизмах с универсальным приводом.

Понимая разницу между перечисленными выше понятиями, можно с легкостью избрать сбалансированный вариант для дома либо дачи.

Видео: Проходной выключатель. Схема подключения проходного выключателя. Инструкция за 9 мин. Как подключить
