Схема подключения прожектора с датчиком движения

Лаконичный обзор прожекторных осветительных устройств, снаряженных датчиком движения. Подробное исследование их правильного монтажа, подключения и опции. Аннотация по подсоединению датчика.

Предназначение, виды, устройство и работа прожекторов с датчиком движения

Прожектор с датчиком движения делает те же функции, что и подобные осветительные приборы без устройства автоматического управления. Он обеспечивает колоритное освещение ограниченного участка на местности либо в помещении лучом, форма и угол рассредотачивания света которого определяются устройством осветительного прибора устройства. Датчик подает электропитание на осветительный прибор при обнаружении движения в зоне собственного обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет найдено движение, отсчет начнется поначалу.

Датчик движения может размещаться:

  • в корпусе осветительного прибора;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом подходящем месте.

С какими типом лампы и мощности избрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка либо гаража – в главном предлагаются малогабаритные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить всякую задачку по свету придомовой местности либо снутри зданий и удовлетворить личные запросы каждого потребителя. Также эти прожекторы можно применять на публичных и промышленных объектах, если нужно освещать маленькую площадь.

Назначение, виды, устройство и работа прожекторов с датчиком движения

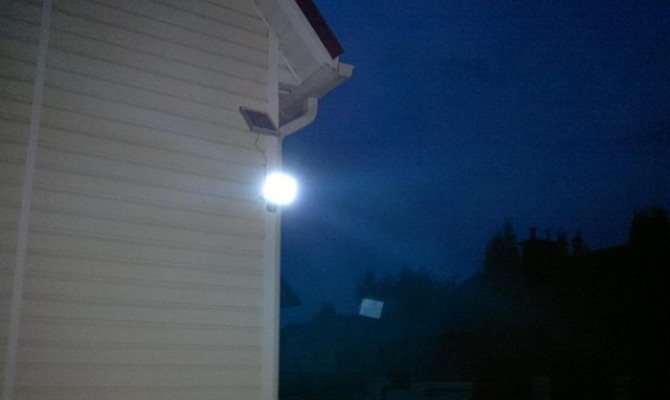

Прожектор с датчиком движения

Более желательными и прогрессивными фактически по всем чертам являются светодиодные устройства. Одно из основных их преимуществ – экономичность. Светодиодные прожектора по сопоставлению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и воды не ниже IP 44.

Приобретая устройство, нужно также направить внимание на свойства зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата избранной для освещения местности – другими словами в каких местах участка относительно собственной точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Установка и подключение «умного» прожектора

К каждому прожектору должна прилагаться аннотация с описанием как его подключить. Но даже если ее не оказалось, приготовить осветительный устройство к работе будет довольно легко. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Закрепляем прожектор на избранном месте установки средством крепежных частей на его корпусе или специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС или ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – довольно 2-жильного. Сечение провода должно быть более 0,5 мм 2 для светодиодного осветительного устройства. Для галогенового может потребоваться кабель большего сечения – это находится в зависимости от мощности его лампы.

Если поблизости прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно пользоваться ей. Довольно отмерить у кабеля подходящую длину и подсоединить к нему вилку или впрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до наиблежайшей распредкоробки электросети. Безупречное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный раздельно специально для прожектора.

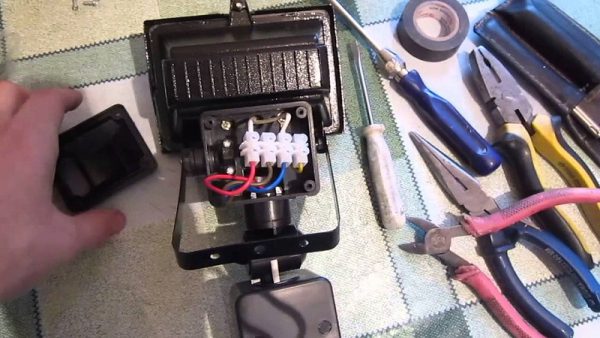

Монтаж и подключение

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним поперечником 16–20 мм, которую крепим к стенке. Если нужно кабель завести на огромное расстояние либо до уличного фонаря на столбе, метод следует применять воздушный либо подземный.

Самое обычное подключение прожектора с датчиком движения, который встроен либо жестко закреплен на корпусе осветительного устройства. В этом устройстве датчик и лампа уже подсоединены друг к другу. Нужно всего только открыть крышку контактной коробки прожектора, завести вовнутрь провод через созданное для этого отверстие и подключить его в согласовании с цветовой и буквенной маркировкой:

  • черный или синий к такому же проводу и клемме со значком 0 либо N – это ноль;
  • красный или карий к Ф либо L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Монтаж и подключение

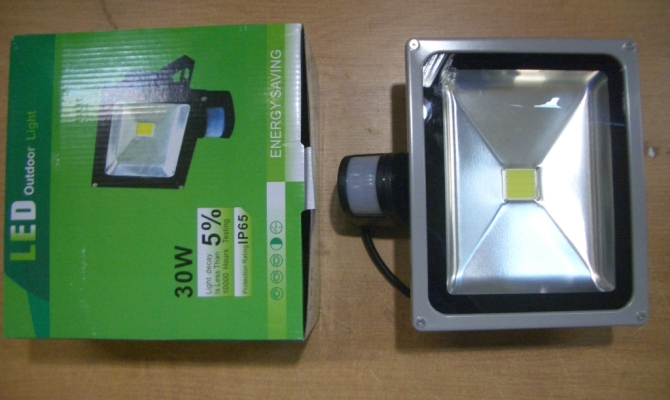

Установка осветительного устройства

У некоторых осветительных устройств отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную вблизи.

Если датчик установлен раздельно, то придется еще тянуть кабель между ним и прожектором, также верно подключить их. В данном случае тоже нужно следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, по другому его можно спалить. Его карий провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. 2-ой проводник осветительного прибора и синий датчика (клемма N) подсоединяем на ноль.

Настройка работы датчика движения

Положение конкретно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет поменять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно недвижного корпуса датчика. Другими словами можно поменять контролируемый участок местности. Благодаря этому прожектор с интегрированным либо жестко закрепленным управляющим устройством можно установить таким макаром, дабы его луч освещал необходимое место, а сам он врубался при перемещении, происходящем под некоторым углом к нему.

Возможность таковой регулировки нужно узнать еще при монтаже осветительного устройства и сходу его очень сориентировать в подходящем направлении, исходя из допустимой опции угла зоны обзора датчика. Последний тоже нужно развернуть в предполагаемую сторону появления движения.

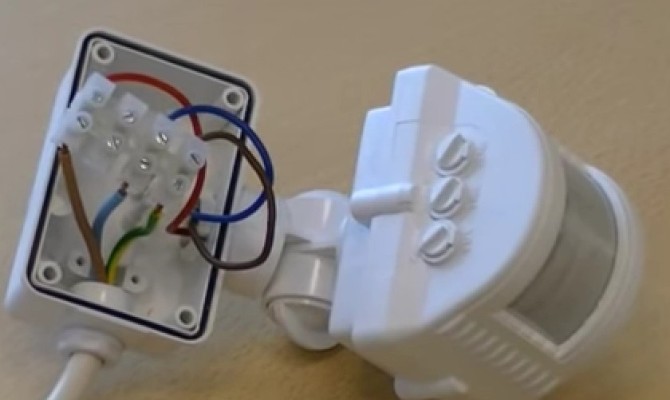

Настройка работы датчика движения

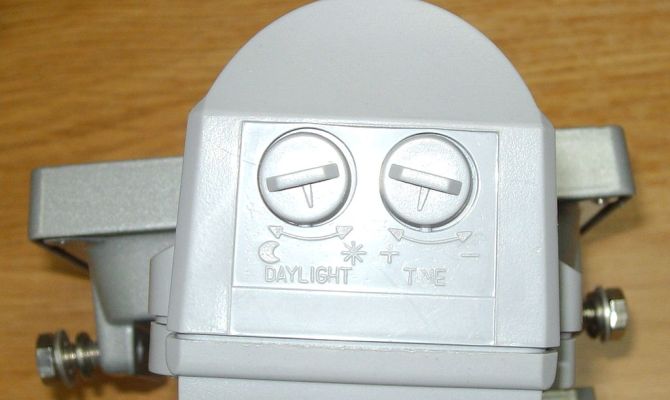

Регулировка работы датчика

Предстоящая настройка работы прожектора делается вращением ручек регуляторов на корпусе датчика. Их может быть 2 либо 3. Это находится в зависимости от модели датчика. Непременно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице либо в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в последнее левое (до упора) положение, прожектор будет врубаться только ночкой либо в полностью темном помещении. Если установлен в последнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный денек. Возможность таковой регулировки нужна, к примеру, дабы не растрачивать время на настройку, когда прожектор с датчиком движения должен врубаться в помещении с нехорошим естественным освещением.

Time – для регулировки времени, на которое будет врубаться освещение, если не произойдет повторной фиксации движения. Зависимо от модели датчика спектр опции составляет от 5–30 секунд до 2–15 минут.

3-ий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у как большого объекта будет зафиксировано перемещение. При установке высочайшей чувствительности прожектор может врубаться даже от качающихся ветвей. Так что при большенном количестве неверных срабатываний чувствительность стоит уменьшить.

Схема подключения датчика движения к прожектору

Подключение датчика движения к прожектору позволяет существенно сберегать электроэнергию за счет того, что свет будет подаваться исключительно в момент наличия на местности перемещающегося объекта. Для установки такового оборудования применяются инфракрасные детекторы.

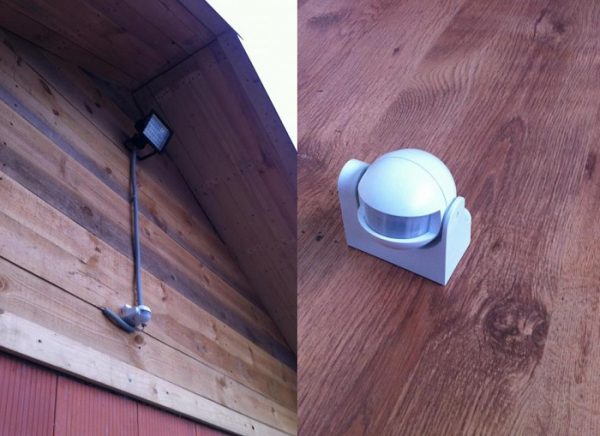

Как установить датчик движения на прожектор

Как установить датчик движения на прожектор

Для придомовой местности подходят устройства с классом защищенности, начиная от IP 44. Такое оборудование можно установить под козырьком. Если установка ведется на открытой местности, то следует выбирать прожектора и датчики класса IP 57.

Читайте по теме:  Выполнить своими руками видео уроки

Особенности датчиков движения

В PIR-датчиках применяется пироэлектрический чувствительный элемент, который представляет собой цилиндр с прямоугольным кристаллом в центре. Этот кристалл способен улавливать конфигурации уровня инфракрасного излучения. Как понятно, хоть какое тело, владеющее термический энергией, может источать ее в инфракрасном диапазоне электромагнитных волн. Чем выше будет температура тела, тем больше излучение.

Но работа датчика базирована не на улавливании определенного уровня излучения, а на фиксировании различия. Для этого элемент разбит на 2 части. Если одна часть фиксирует больший уровень излучения, чем другая, то выходной сигнал будет возрастать либо падать зависимо от механизма работы всего оборудования. Инфракрасный датчик относится к категории пассивных устройств, он ничего не испускает, а, означает, не наносит вреда людям и животным.

Вокруг инфракрасного модуля существует определенная электрическая обвязка, которая нужна для координации работы и установки четких выходных значений. В состав электронных блоков датчика входят:

  • переключатель режимов;
  • реле времени;
  • сумеречный выключатель;
  • усилитель.

Для обеспечения широкого круга обзора датчика применяются линзы Френеля, которые могут концентрировать излучения и существенно расширять спектр чувствительности. За счет использования различных фактур на поверхности линзы каждый участок ведет взаимодействие вместе, и характеристики датчика улучшаются.

Принципиально! При выборе датчика следует направить внимание не только лишь на область видимости, но и на то, как работает детектор. Многие приборы стремительно реагируют на перемещение мимо и ужаснее, если объект идет навстречу.

К сведению. Датчик движения должен отвечать требованиям окружающей среды. Потому приборы, установленные на улице, должны быть влаго,- и морозоустойчивыми.

Как верно подключить датчик

В коробке прожектора находится клеммная колодка, на которой строят всю схему подключения датчиков движения к прожектору.

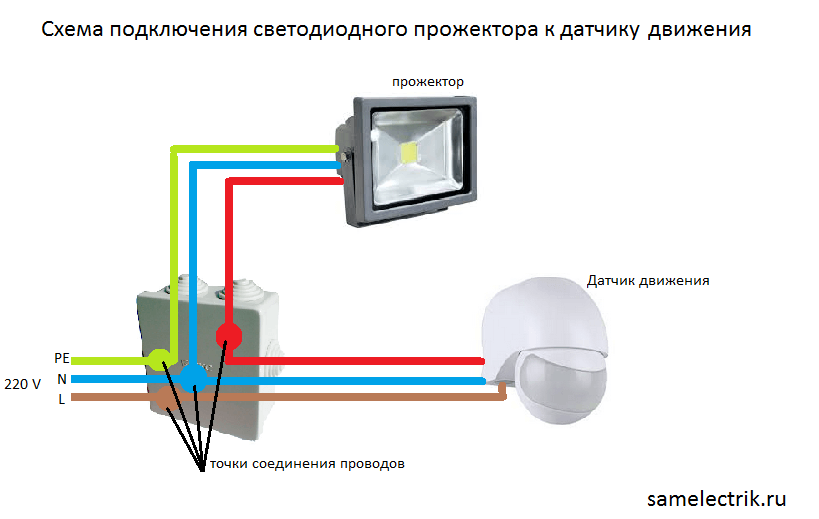

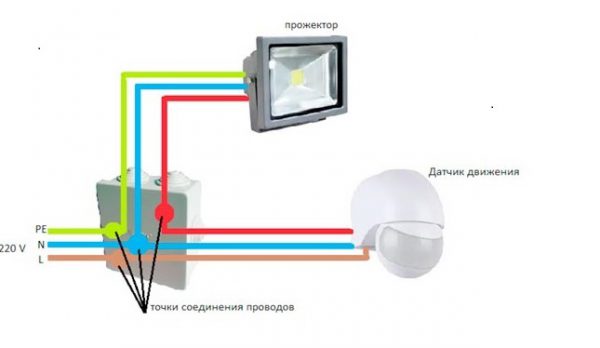

Схема для соединения прожектора, датчика и щитка

Схема для соединения прожектора, датчика и щитка

Тут можно узреть четыре цепочки:

  • к датчику идет провод фазы L кофейного цвета;
  • ноль на проводе N в колодке делится на 2 провода к светильнику и детектору;
  • проводник РЕ заводится на корпус;
  • фазный провод А красного цвета от выключателя датчика через клеммы идет на прожектор.

Дабы система начала работать, нужно произвести подсоединение от щитка по схеме, обозначенной на картинке.

Установка происходит следующим образом:

  • поначалу необходимо снять крышку датчика;
  • сейчас исполняем соединение проводов: синий – к нулю, красный – к фазе и оставшийся провод – к заземлению;
  • конец кабеля идет к щитку либо к розетке.

Таким макаром, фаза и ноль идут к датчику. После того, как в поле видимости датчика появится объект, система замкнется, и прожектор включится. За счет возникновения потенциала фазы А при размыкании контактов свет отключится. Можно отрегулировать систему так, что она будет срабатывать не только лишь на движение, но и на уровень освещенности.

Принципиально! Если нужно подсоединить сходу несколько прожекторов, то это делается параллельно.

Комфортно, если подключение прожектора к сети идет через автоматический либо обычный выключатель. Это дозволит защитить систему от вероятных скачков напряжения либо выключать прожектор в принудительном порядке, когда его работа неактуальна.

Очередной вариант – это установить дополнительный выключатель между системой автоматического управления и прожектором. В данном случае можно в хоть какой момент запускать систему в ручном режиме.

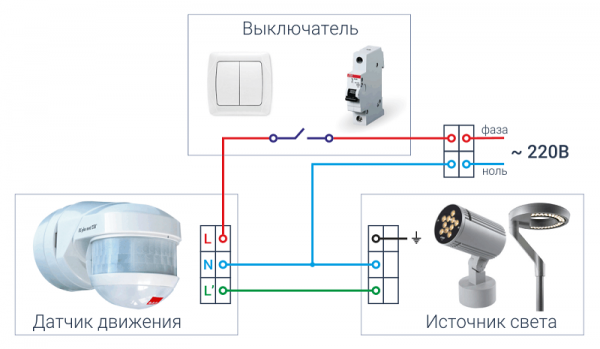

Подключение выключателя к прожектору с датчиком

Подключение выключателя к прожектору с датчиком

Если к датчику подключается мощнейший уличный прожектор, то можно применять в обозначенной выше схеме заместо выключателя контактор. Осветительный устройство будет давать сильную температурную нагрузку, что приведет к резвому выходу датчика из строя. Дополнительный пускатель сгладит завышенную нагрузку за счет повторения положения выходного контакта датчика.

Принципиально! Саму систему следует защитить автоматом. При всем этом величина защитного напряжения должна быть в 3 раза больше мощности самого прожектора.

Установка прожектора

Мощность осветительного устройства находится в зависимости от площади местности. Ранее для прожекторов в главном использовали галогенные лампы, сейчас предпочтение отдается светодиодам. Конструкция может быть хоть какой как стандартной, так и, к примеру, в виде уличного фонаря.

Немаловажное значение имеет общее питание. Для энергообеспечения необходимо применять провода ПВС либо ШВВП с сечениями 0,5-1,5 мм2. Чем сильнее прожектор либо количество подключаемых осветительных устройств, тем больше сечение провода.

Для безопасности лучше применять трехжильные провода с заземлением. Прокладка провода ведется в гофротрубе, если прожектор располагается на стенке строения, либо при помощи троса, когда идет речь о размещении на огромных расстояниях. Трос крепится дюбелями и натягивается с помощью растяжек. Потом к уже натянутому тросу крепится кабель.

Для установки прожектора на стенку нужны дюбеля с саморезами шурупами либо особые скобы. После определения высоты и выставления меток в стенке просверливают отверстия. Позже монтируют скобу, прикручивая ее дюбелями. Сверху навешивается сам корпус. Если датчик уже закреплен на корпусе, нужно только выставить его и зафиксировать имеющимися регуляторами. По другому следует обмыслить систему проводки и место для детектора.

Как верно установить приборы

При монтаже прожектора с датчиком следует учитывать некоторые моменты:

  • Устройство должно быть закреплено таким макаром, дабы чувствительные детекторы были ориентированы строго на контролируемую местность;
  • Датчик не следует располагать поблизости очевидных источников тепла. Тепло может создавать помехи в работе инфракрасного детектора, и прожектор будет врубаться и выключаться в случайном режиме;
  • Оборудование необходимо располагать на высоте, труднодоступной для злоумышленников;
  • Площадь местности должна соответствовать радиусу деяния датчика;
  • Нужно заблаговременно обмыслить схему подводки электроэнергии.

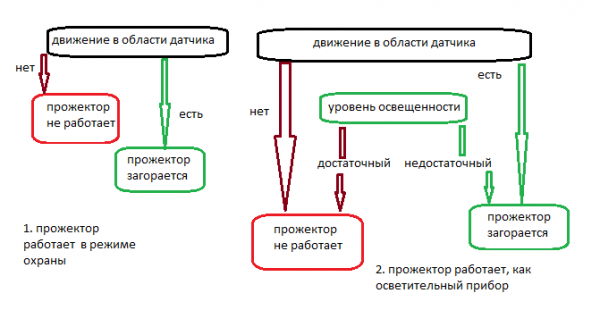

Принципы работы освещения

Механизмы работы освещения

Метод работы прожектора находится в зависимости от того, зачем должен загораться свет: в случае проникания либо для освещения участка при проходе в темное время суток.

В первой ситуации прожектор зажигается, когда в области деяния возникает перемещающийся объект. Если же прожектор играет роль осветительного устройства, то свет зажигается, когда осуществляется 2 условия:

  1. уровень освещенности недостающий;
  2. человек возникает в области деяния детектора.

От этого метода зависят свойства и опции датчика.

К хоть какому датчику прилагается аннотация, в какой обсуждены все схемы, но разобраться в этой документации не до боли просто. Потому настройку работы датчика необходимо разглядеть более тщательно. Для того дабы отрегулировать работу датчика, применяются:

  • Кнопка SENS, что обозначает чувствительность – дает возможность устанавливать величину объекта, на который должен демонстрировать реакцию прожектор, и дальность;
  • Регулятор TIME (время работы) – нужен, дабы задать время работы осветительного прибора. Если в этот промежуток датчик опять сработает, отсчет начнется опять. Промежуток времени обычно составляет от 5 секунд до 5 минут. Поворачивая регулятор, можно достигнуть нужного значения;
  • Рычаг DAY LIGHT (освещенность) – дает возможность установить режим день-ночь, когда прожектор будет срабатывать только при определенном уровне освещенности. Для работы оборудования только ночкой следует повернуть потенциометр до упора на лево. Для режима денек ночь регулятор поворачивается до упора на лево.

Осторожно! Перед тем, как начать делать регулировку, принципиально очень аккуратненько проверить, как двигаются регуляторы. Обычно эти кнопки хрупкие и сломать их достаточно легко.

Обычно зона покрытия датчика может изменяться и находится в зависимости от места расположения детектора и его конструкции.

Прожектор с датчиком на стене дома

Прожектор с датчиком на стенке дома

Нужно подключить датчик движения к прожектору таким макаром, дабы оборудование работало идеально и на сто процентов управлялось с поставленными задачками. Но далековато не все датчики оборудованы регулировкой чувствительности передвижений, возможностью установки времени и различных режимов освещенности. В некоторых моделях эти характеристики ограничены заводскими опциями. Это также следует учитывать при выборе детектора.
