Схема подключения на двойной выключатель

Если в помещении установлен не один источник света, для малогабаритного расположения выключателей идеальнее всего установить двойной выключатель (либо даже тройной). Разберемся с электрической схемой, как подключить выключатель двойной, также особенности самого процесса подключения.

Подробная аннотация о подключении двойного выключателя и подключении выключателя с розеткой читайте в наших следующих статьях.

Схема подключения

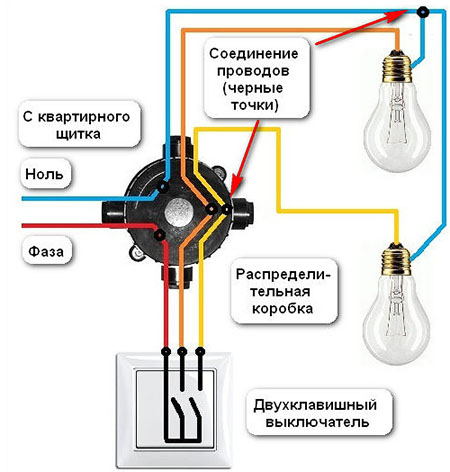

Подключение двойного выключателя делается с распределительного щитка, куда приходят фаза и ноль от ввода в дом либо квартиру. Фаза из распределительной коробки подается на общий ввод двухклавишного выключателя. Из выключателя выходит уже два фазных провода, любой из которых подается на отдельный осветительный прибор (либо группу осветительных приборов). Ноль из распределительного щитка идет сходу на осветительные приборы ( в одной точке можно выполнить разветвление проводов и пустить их на каждую лампочку, как показано на схеме).

Сравните стоимость на цены на установку выключателя — скидка до 40%.

Пошаговая аннотация

Разглядим пошагово, как подключить выключатель двойной:

  1. Прежде всего нужно принять все меры безопасности: отключить вводные автоматы и удостовериться в отсутствии напряжения при помощи мультиметра либо щупа.
  2. Дальше нужно изучить контакты выключателя, разобраться с особенностями их расположения. Обыденный проходной двухклавишный выключатель обязан иметь 3 вывода: общий фазный вывод, два вывода от каждой кнопки.
  3. После чего укладывается проводка в специально приготовленные каналы в стенке, которые можно выштробить с внедрением обыденного зубила и молотка. Под выключатель нужно приготовить выемку соответственных размеров, закрепить в нее установочную коробку, обмазав цементным веществом либо шпаклевкой.
  4. На следующем шаге исполняем подключение выключатели согласно описанной чуть повыше схеме, при соединении проводов их нужно кропотливо скрутить совместно, обжать при помощи плоскогубцев и заизолировать.
  5. Потом нужно подключить два фазных провода на осветительные приборы (либо группы устройств) и подвести ноль к каждому из них конкретно от распределительной коробки.
  6. Завершая подключение двойного выключателя, подается напряжение включением вводных автоматов и проверкой работоспособности осветительных устройств.
Читайте по теме:  Посудомоечная машина bosch как почистить

Советы, как подключить выключатель двойной:

При проведении работ нужно держать в голове, что медный провод соединяется только с медным, дюралевый с дюралевым, в неприятном случае контакты будут стремительно окисляться и перенагреваться.

При проведении всех работ с электричеством, нужно держать в голове общие правила маркировки проводов: фаза – черный, красный, белоснежный либо карий, ноль – синий, «земля» — желтоватый либо зеленоватый.

Стоит направить повышенное внимание на тот факт, что в выключатель заводится только фазный провод. В этом случае, если завести заместо фазного провода «ноль», осветительные приборы также будут врубаться и выключаться, только повсевременно будут находиться под напряжением, что вызывает ранний износ изоляции и понижение безопасности эксплуатации осветительных устройств.
