Схема освещения с 2-ух мест

Бывают ситуации, когда комфортно иметь возможность включать и выключать свет из 2-ух мест, к примеру сначала и в конце прохождения по длинноватому коридору либо лестнице.

Освещение с обоесторонним управлением

Единственным различием установки осветительного прибора с обоесторонним управлением от обыденного является схема подключения выключателей (переключателей). Установите осветительный прибор и оба переключателя на два направления, потом проложите кабель с жилами сечением 1,5 мм2 от источника электроэнергии к светильнику и от него до наиблежайшего переключателя. Не подключайте новейшую проводку к осветительной цепи до окончания работ. Проложите между переключателями кабель с жилами сечением 1,5 мм2.

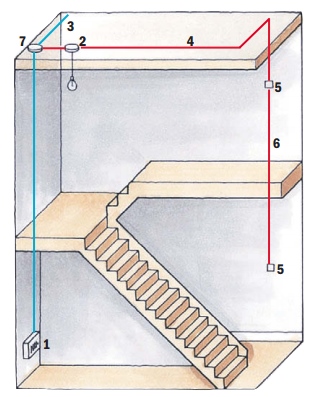

Двухстороннее управление освещением

Обоестороннее управление освещением

3. Кабель осветительной цепи

4. Кабель выключателя

5. Выключатель на два направления

6. Соединительный кабель

7. Ответвительная коробка

К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника (распределительной коробки либо щитка), а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем.

Во 2-м переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой осветительного прибора. Подключите также зелено-желтую жилу к заземляющей клемме осветительного прибора (если ее нет, то заизо- лируйте ее конец), а голубую жилу — к клемме нейтрали.

Убедитесь, что напряжение отключено, и подсоедините всю новейшую проводку к щитку или к сети в ответвительной коробке. Проверьте новейшую проводку.

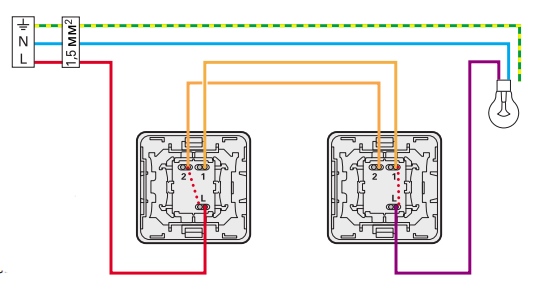

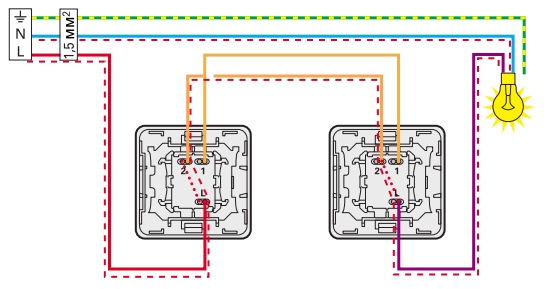

Схема управления освещением из двух мест

Схема управления освещением из 2-ух мест

Цепь питания осветительного прибора разомкнута. Нажатие на кнопку любого переключателя включит осветительный прибор

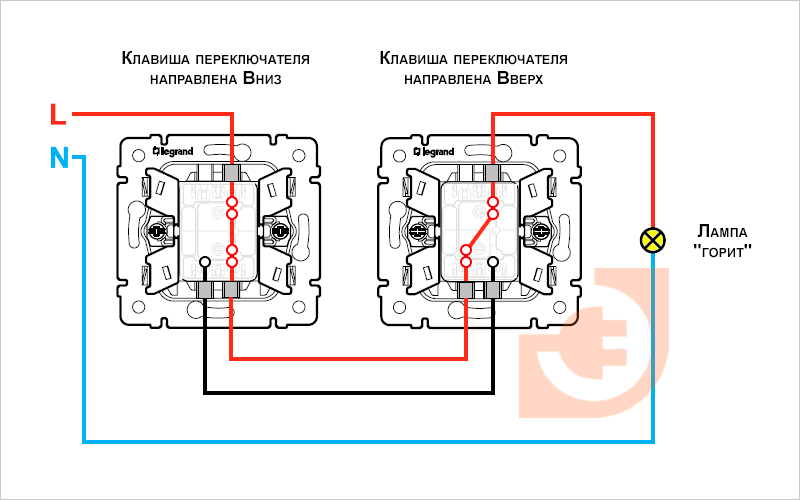

Схема управления освещением из двух мест

Нажата кнопка правого переключателя, цепь замкнута, осветительный прибор включен Красной штриховой линией показано протекание электрического тока. Нажатие на кнопку любого переключателя выключит осветительный прибор.

Освещение с трехсторонним управлением

Добавив промежный переключатель к описанной чуть повыше цепи, можно управлять светильником из 3-х мест. Этот переключатель ставится в разрыв соединительных проводов между 2-мя другими переключателями.

В одном положении кнопки промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4, в другом положении кнопки: L1 — с клеммой 4, а L2 — с клеммой 3. Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления.

По мере надобности можно прирастить количество точек управления, добавляя в схему промежные переключатели.

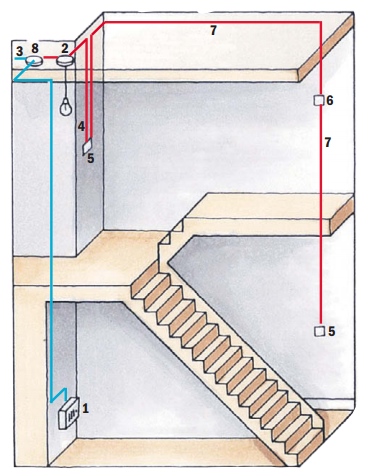

Трехстороннее управление освещением

Трехстороннее управление освещением

3. Кабель осветительной цепи

4. Кабель выключателя

6. Промежный выключатель

7. Соединительный кабель

8. Ответвительная коробка

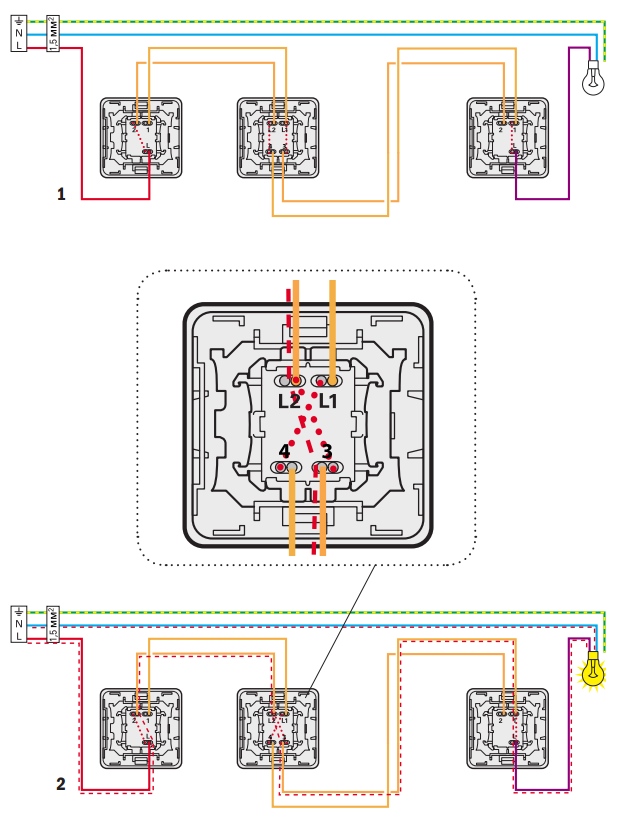

Схема управления освещением из 3-х мест

1. Цепь питания осветительного прибора разомкнута. Нажатие на кнопку любого переключателя включит осветительный прибор

2. Нажата кнопка промежуточного (среднего) переключателя, цепь замкнута, осветительный прибор включен. Красной штриховой линией показано протекание электрического тока. Нажатие на кнопку любого переключателя выключит осветительный прибор

Управление освещением с помощью импульсных реле

Включать и выключать освещение из нескольких мест можно не только лишь при помощи переключателей, но и с помощью импульсных реле. Это более оправданно для управления освещением более чем из 2-ух мест. Импульсные реле позволят упростить установка системы управления освещением и уменьшить расход кабеля.

Импульсные реле и кнопки

Импульсные реле позволяют управлять системой освещения при помощи кнопок с нормально открытыми (нормально разомкнутыми) контактами. Кнопки смотрятся как обыденные выключатели, но их кнопка подпружинена: в начальном положении контакты разомкнуты и замыкаются лишь на время нажатия на кнопку (см. с. 149). Реле выпускаются на номинальный ток 16 А.

Сопоставление схем управления освещением из нескольких мест

Недочетом классической схемы управления освещением из нескольких мест с применением переключателей на два направления и промежных (перекрестных) переключателей является большой расход дорогостоящих кабелей, непростой установка.

Импульсные реле делают управление освещением из нескольких мест более действенным. Существенно сокращаются издержки на кабель и упрощается установка. Длина полосы управления может достигать 600 м, а количество управляющих кнопок не ограничено. Допускается использование кнопок с подсветкой.

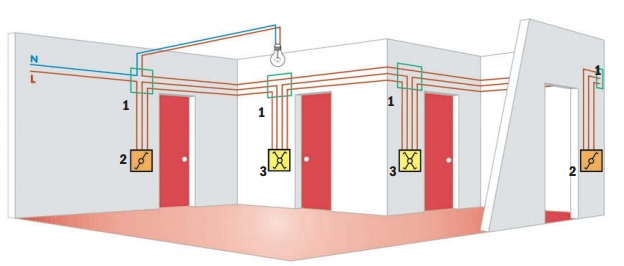

Традиционная схема управления освещением из нескольких мест

Обычная схема управления освещением из нескольких мест

1. Ответвительная коробка

2. Переключатель на два направления

3. Промежный переключатель

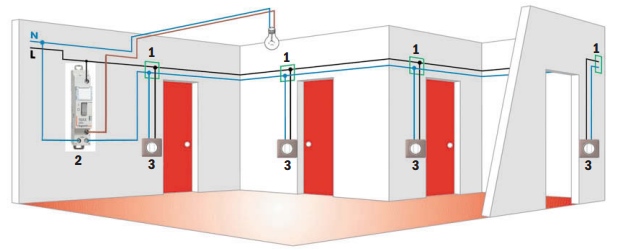

Схема управления освещением с импульсным реле

Схема управления освещением с импульсным реле

1. Ответвительная коробка

2. Импульсное реле

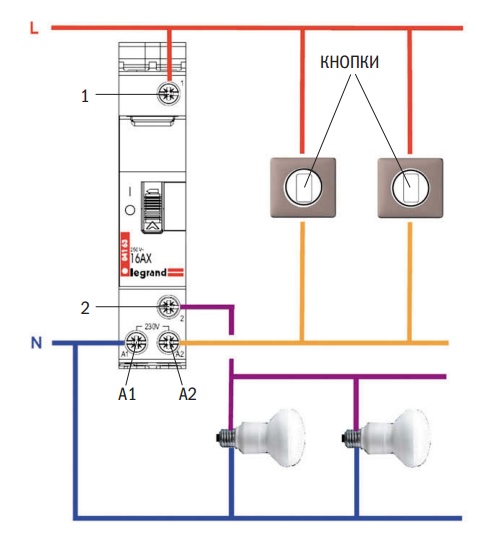

Схема подключения импульсного реле

Схема подключения импульсного реле

А1 и А2 — клеммы обмотки катушки управления 1 и 2 — клеммы силовых контактов

Электромагнитное реле

В электротехнике электромагнитные реле служат в главном для дистанционного включения либо выключения потребителей. В общем случае электромагнитное реле представляет собой электромагнит, который замыкает либо размыкает силовые контакты при подаче на его обмотку сравнимо маломощного сигнала. Практически реле — это выключатель либо переключатель, на который мы можем повлиять дистанционно, на расстоянии до нескольких сотен метров, посылая к нему по проводам управляющий сигнал (запитывая его обмотку).

Электромагнитное реле

При подаче управляющего сигнала на контакты обмотки электромагнит преодолевает усилие возвратимой пружины и поворачивает якорь вокруг оси. Подвижный контакт замыкает цепь нагрузки. При выключении управляющего сигнала от обмотки, якорь под действием пружины займет начальное положение, и силовые контакты разомкнутся, обесточив нагрузку. Очень нередко реле снабжаются еще одним недвижным силовым контактом — нормально замкнутым (нормально закрытым). Этот контакт замкнут (прижат к подвижному контакту) в отсутствие управляющего сигнала и размыкается при его подаче. Такое реле может работать как переключатель. Размещение выводов (контактов) реле и его схема обычно приводятся на его корпусе.

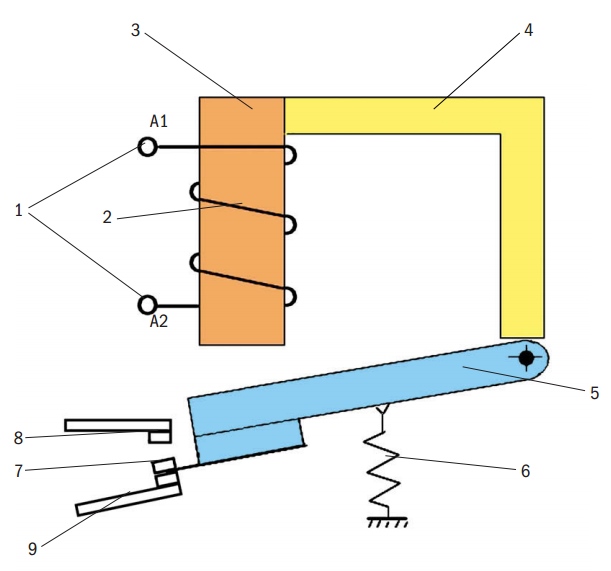

Устройство простейшего реле

Устройство простого реле

1. Выводы обмотки

2. Обмотка электромагнита (катушка реле)

3. Сердечник электромагнита

4. Ярмо (магнитопровод)

6. Возвратимая пружина

7. Подвижный силовой контакт

8. Недвижный силовой контакт

9. Недвижный нормально замкнутый силовой контакт

Импульсное реле по принципу деяния аналогично обыкновенному электромагнитному реле, но для его активации применяется краткосрочный (импульсный) управляющий сигнал. При подаче импульса якорь притягивается к сердечнику и остается в этом положении за счет специальной механической защелки, другими словами контакты остаются замкнутыми и после исчезновения управляющего сигнала. При повторной подаче управляющего импульса защелка высвобождает якорь, и он под действием возвратимой пружины размыкает контакты.

Проходные выключатели (переключатели) vs импульсные реле

В огромных квартирах либо личных домах не всегда бывает комфортно управлять освещением из одной точки. Намного удобнее организовать освещение так, дабы управлять одним осветительным устройством было может быть с 2-ух мест и поболее. Для этого не подходят обыденные выключатели – будет нужно установка или проходных выключателей (переключателей), или импульсных реле.

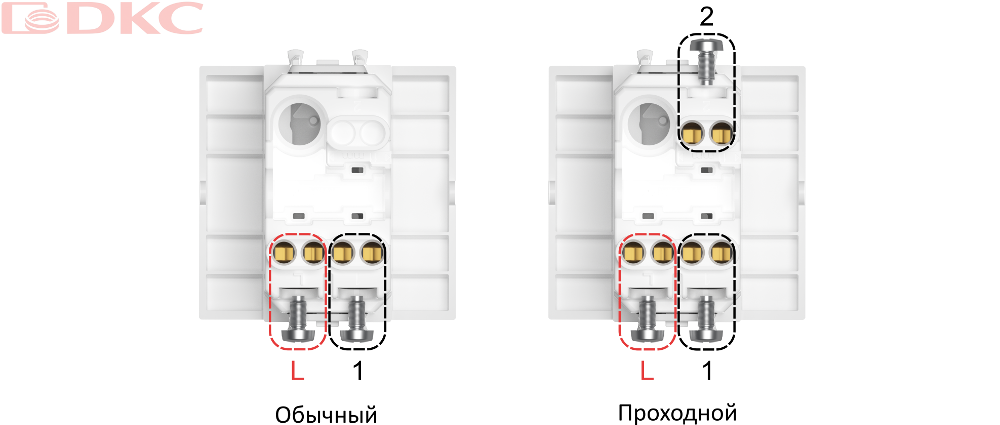

Отличие обыденного выключателя от проходного изображено на схеме:


Очевидно, возможность установки переключателей либо импульсных реле необходимо предугадать еще на шаге прокладки проводки. Для этого нужна прокладка трехжильного кабеля (ВВГнг-Ls 3*1,5 либо NYM 3*1.5мм²). Если схема управления освещением строится на базе переключателя, принцип деяния системы таковой: вы включаете свет нажатием кнопки 1-го из переключателей системы и выключаете его следующим нажатием на кнопку любого из переключателей системы.


Если планируется управлять светом только из 2-ух точек – довольно установки 2-ух проходных выключателей с 3-мя контактами, если же точек управления нужно больше – между ними встраивается один либо несколько перекрестных переключателей, имеющих четыре контакта.

Читайте по теме:  Устройство для измерения напряжения в сети


При построении схемы управления освещением на базе импульсного реле принцип деяния системы незначительно другой. В систему встраивается кнопка, нажатие которой подает в систему электрический импульс. Под воздействием этого импульса контакты смыкаются либо размыкаются – и, соответственно, осветительный устройство врубается либо угасает. Не считая того, внедрение импульсного реле дает возможность видоизменять систему. К примеру, добавить возможность регулировать яркость освещения несколькими нажатиями либо же установить «мастер-кнопку», нажатие которой будет выключать освещение либо электропитание (не считая нужных электроприборов) во всем доме.


Что избрать – переключатели либо импульсные реле

Схема с установкой переключателей считается традиционной – в большинстве случаев для решения задачи управления освещением из нескольких точек применяется конкретно она. Переключатели просто подключить без помощи других, а сама схема отличается надежностью работы, т.к. она не включает никаких сложных частей автоматики и устройств.

Схема с импульсном реле – более непростая, т.к. она просит установки самого реле в распределительный щиток. Потом к реле можно подключить хоть какое количество кнопок. Такая схема в особенности животрепещуща для систем освещения, в которую заходит много осветительных приборов – это может вызвать перегрузку при организации освещения при помощи переключателей. Установка импульсного реле и кнопок решает делему, т.к. управление освещением осуществляется за счет подачи краткосрочного импульса малой мощности. Электрический ток не проходит через кнопку повсевременно, и нагрузка на систему понижается. При всем этом система управления при помощи кнопок может находиться от реле на расстоянии до нескольких сотен метров.

Как организовать управление освещением из 2-ух точек при помощи переключателей

Проще всего управлять освещением из 2-ух точек. Для организации этой схемы для вас потребуются два переключателя. В нашем случае использовались ЭУИ "Avanti" от компании ДКС – это дизайнерская серия электроустановочных изделий. Материалы для производства продукции компании проходят серьезный контроль на соответствие свойства интернациональным эталонам.

Почему мы избираем ЭУИ "Avanti":

  1. Универсальность установки.
    Механизмы могут быть установлены в стенку, кабель-канал, люк, башенку, также как пыле- и гидрозащищенное решение со степенью защиты до IP 55.
  2. Модульность изделий.
    TV-, RJ-, USB-, HDMI-выходы и другие механизмы занимают ½ поста, что позволяет сформировывать личные композиции изделий.
  3. Обычное и надежное соединение постов.
    Посты просто соединить в единый блок через две точки фиксации способом «ласточкин хвост».
  4. Крепкий каркас для установки изделий в стенку.
    Каркас сделан из 2-ух материалов. Железная часть обеспечивает твердость конструкции, а сам механизм изделия защелкивается в пластиковую часть каркаса. Это обеспечивает дополнительную изоляцию изделия.
  5. Долгий срок эксплуатации.
    Получается из-за использования высококачественной контактной группы.
  6. Широкий ассортимент изделий.
    В серию "Avanti" входят USB-зарядки, диммеры, термостаты и т.д. Большой выбор декоративных рамок как в пластиковом выполнении, так и сделанных из натуральных материалов.
  7. Дизайн от Студии Артемия Лебедева.
    Дизайн рамок из пластика сотворен в студии известного русского дизайнера Артемия Лебедева.

Выяснить больше о серии "Avanti" можно тут .

Приобрести электроустановочные изделия "Avanti" можно тут .

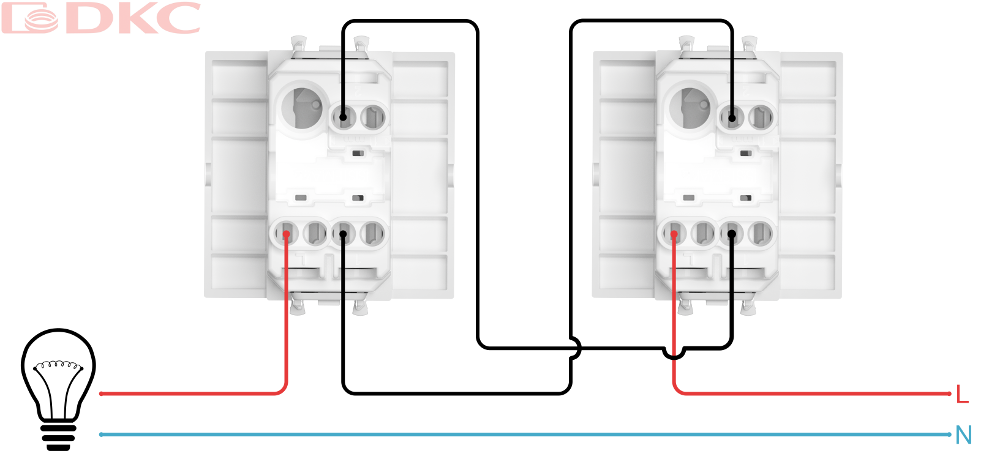

У каждого переключателя три клеммы. Посреди них необходимо отыскать общую клемму (к примеру, тестером в режиме прозвонки цепи – на подходящем контакте тестер будет пищать либо демонстрировать 0 при любом положении кнопки). На общую клемму подключается фаза, на две другие – два оставшихся провода. После чего переключатель собирается и закрепляется в подрозеточной коробке. Эти деяния нужно сделать с каждым из переключателей.

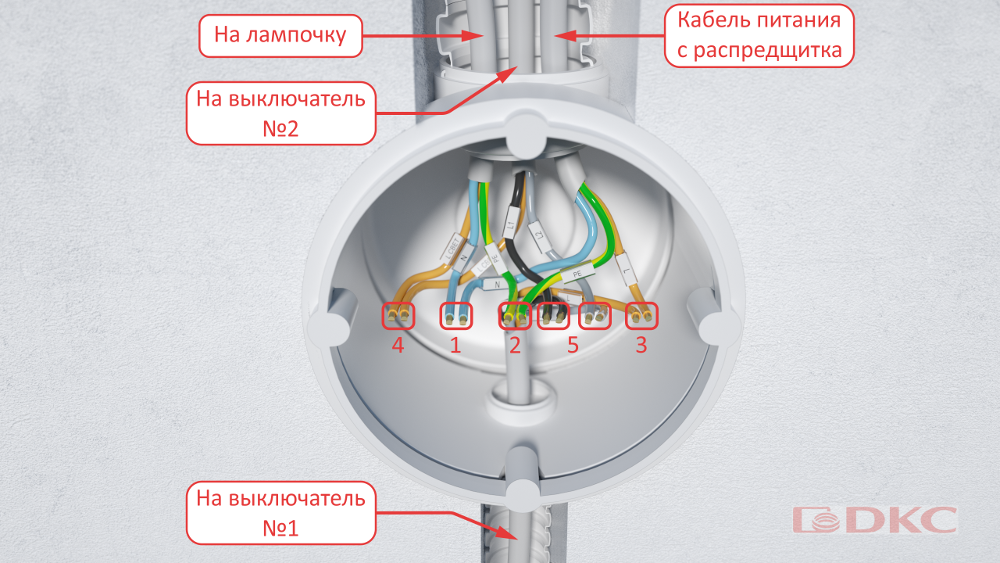

Потом схема собирается в подрозеточной коробке – поначалу соединяются нулевые проводники, потом – жилы заземления, позже – провода фазы. Для соединения комфортно применять клеммные зажимы.

Порядок подключения обозначен цифрами:


Как организовать управление освещением из 3-х и поболее точек при помощи переключателей

Для этого будет нужно изменить прошлую схему, добавив в нее перекрестные переключатели (их также именуют инверторами), которые нужно будет установить между обыкновенными переключателями. У такового переключателя – целых четыре контакта. В этом случае мы используем перекрестный переключатель производства ДКС серии "Avanti" – он отличается высочайшей надежностью и долгим ресурсом, что позволяет интенсивно эксплуатировать изделия в течение длительных лет.

Дабы подключить инвертор, нужно взять две жилы, идущие от силовых контактов первого переключателя и подключить их к первому и второму контактам (клеммам) инвертора. От 3 и 4 контактов нужно провести две силовые жилы или к проходному переключателю, установленному в конце схемы (если планируется управлять светом из 3-х точек), или к следующему перекрестному переключателю, если таких точек больше (в данном случае провод устанавливается к его первой и 2-ой клемме).

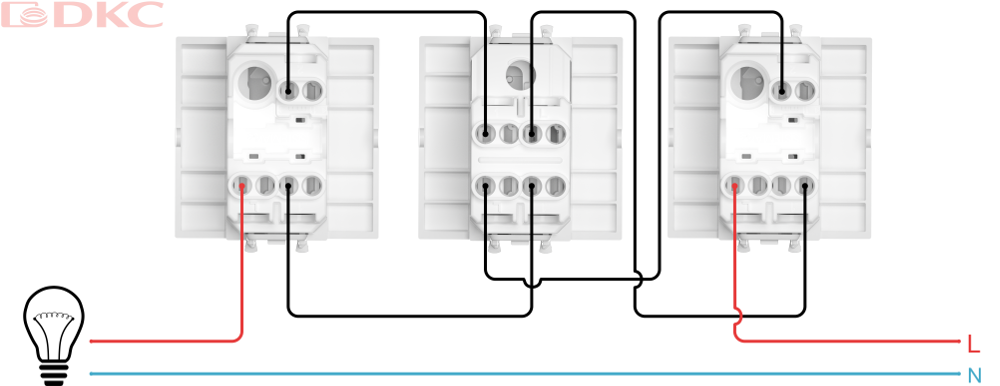

Схема подключения с применением переключателей:


Сама по для себя эта схема не очень сложна – но чем больше переключателей устанавливается, тем паче сложным становится сборка в распределительной коробке.

Управление освещением из нескольких точек при помощи импульсного реле

В распределительном щитке цепь освещения, питающая группу осветительных приборов, подключается к силовым контактам реле. Кнопки подключаются параллельно к контактам управления реле. В схеме их может быть хоть какое количество – т.к. через них проходит только краткосрочный импульс, это не приводит к перегрузке системы. Можно применять любые комфортные кнопки – при желании это могут быть даже кнопки звонка.

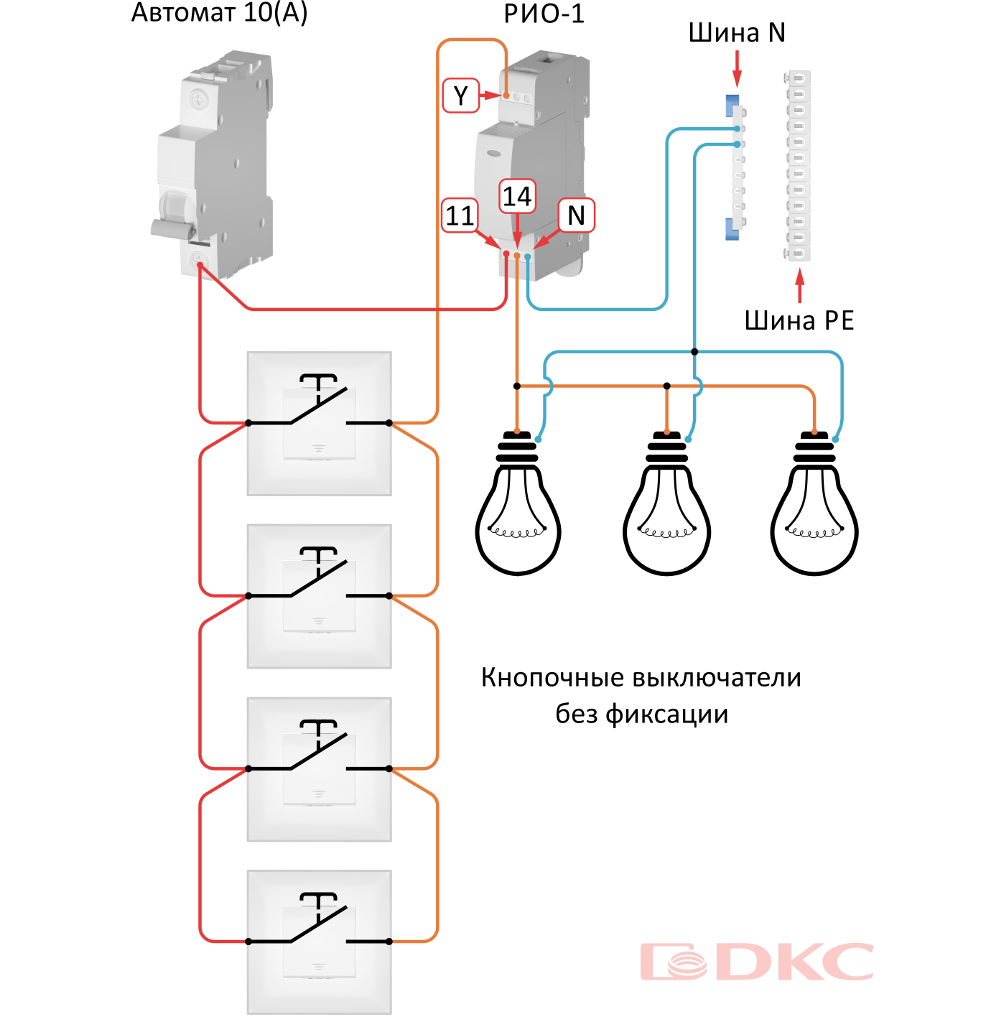

Схема подключения с применением импульсного реле:


Если схема освещения предугадывает питание 2-ух независящих групп ламп с одной кнопки, то применяется не обыденное импульсное реле, а секционное. Оно создано для включения по очереди с одной кнопки различных групп ламп либо всех группы сразу. Таким макаром вы можете управлять многорожковой люстрой по двум проводам, и для вас не придется прокладывать к ней дополнительную проводку от выключателя. При всем этом использовании этого типа реле, одно нажатие кнопки будет замыкать первую пару силовых контактов, 2-ое нажатие – вторую пару, третье – обе пары, 4-ое – размыкать обе пары контактов. Схема подключения кнопки в таком случае не изменяется, но от импульсного реле будет идти на один провод больше (один на одну группу ламп, 2-ой на другую).

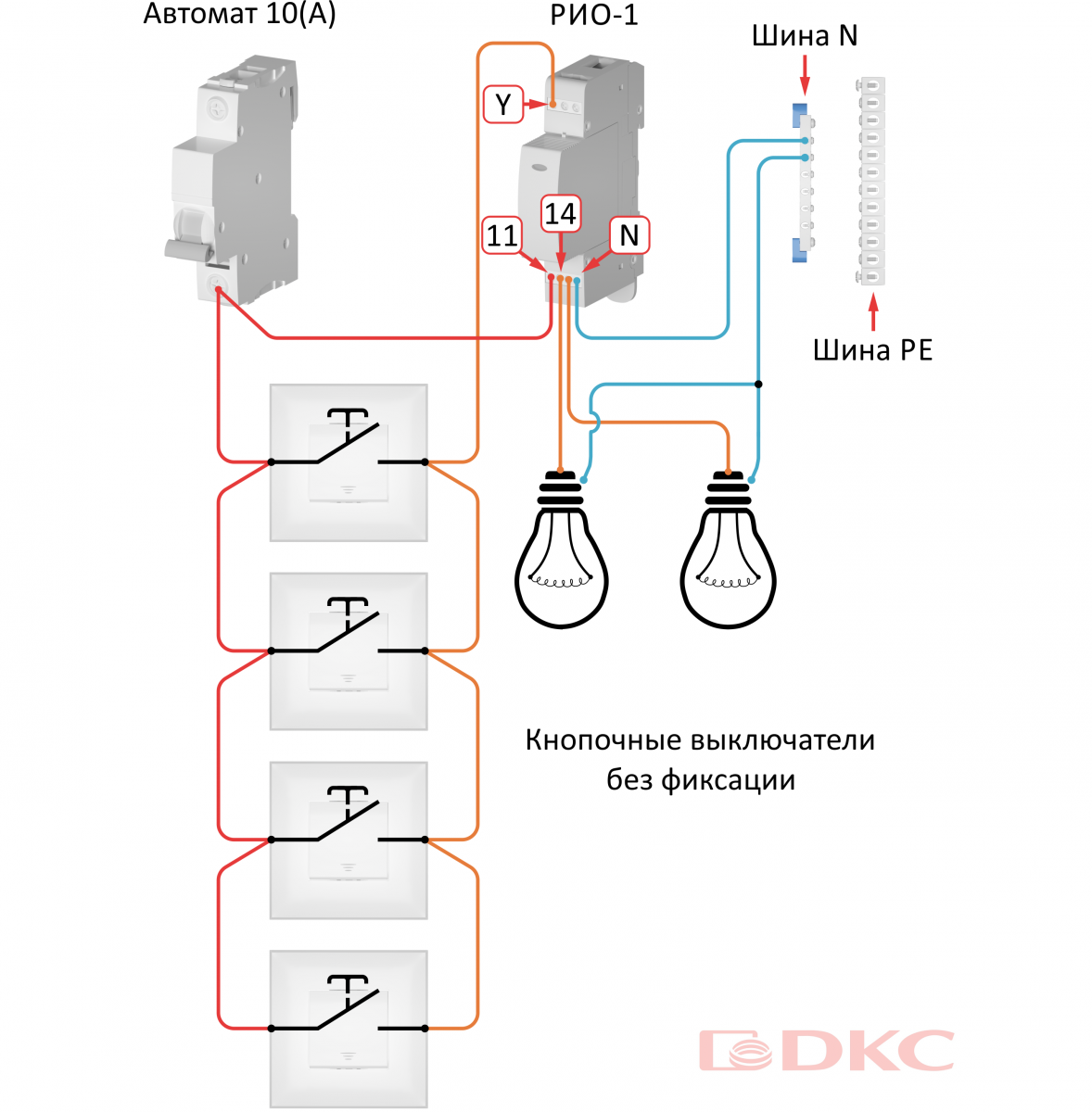

Схема подключения с применением секционного реле:

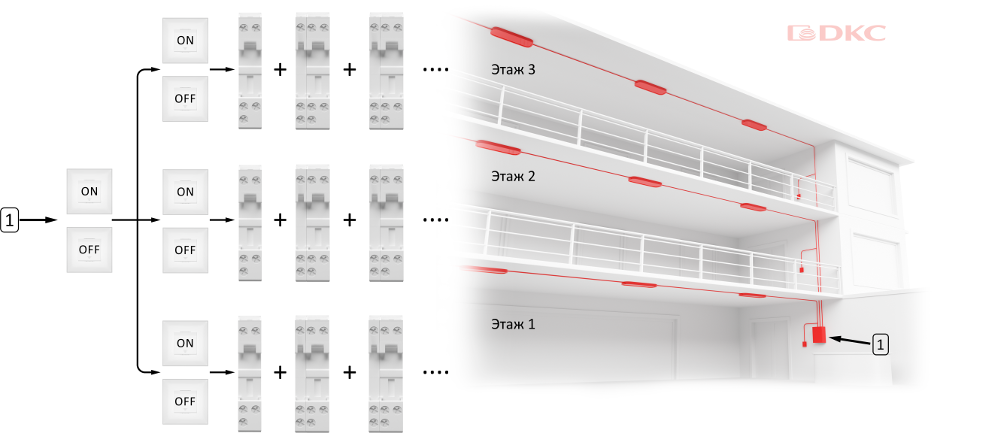

У схемы с импульсными реле есть свои достоинства – к примеру, ее проще совершенствовать. Она лучше подойдет для огромных домов, публичных и социально важных заведений, где может сразу врубаться несколько групп ламп, создавая высшую нагрузку на систему. Но схему управления освещения при помощи переключателей почаще используют для средних квартир – она ординарна, надежна, не просит установки дополнительного оборудования и просто реализуется даже без вербования электрика.

Видео: Схема подключения проходного выключателя
