Выполнить цифровую антенну своими руками из кабеля

Дабы получить возможность глядеть на собственном телеке цифровое телевидение, будет нужно соответственный ресивер, также антенна для приема сигнала. Такую антенну для цифрового ТВ можно приобрести в специализированных магазинах, или выполнить ее своими руками из телевизионного кабеля. В данной статье мы разглядим самые обыкновенные и доступные методы производства антенн для цифрового ТВ.

Брать дорогостоящее оборудование для приема телевизионного сигнала не всегда бывает целенаправлено. Очень нередко, при относительно близком расположении радиовышки и отсутствии помех, самодельные антенны оказывают достойную конкурентнсть фабричным моделям, а по некоторым характеристикам даже превосходят их.

Изготовка антенны из кабеля

Для получения устойчивого телевизионного сигнала в городских критериях хорошим вариантом является устройство по технологии Харченко. О том, как выполнить антенну Харченко для цифрового ТВ мы уже ведали ранее на нашем веб-сайте mainavi.ru. Но для проведения всех вычислений потребуются спец способности и инструменты.

В данной статье мы разглядим более обыкновенные виды телевизионных антенн, которые можно выполнить из обычного коаксиального кабеля.

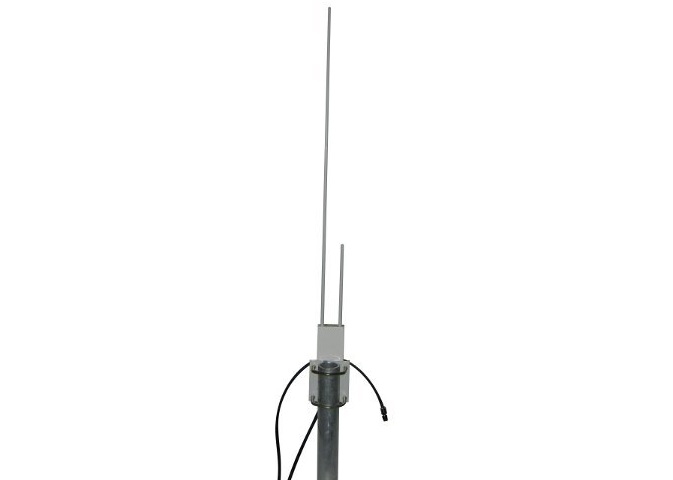

Обычная дециметровая антенна

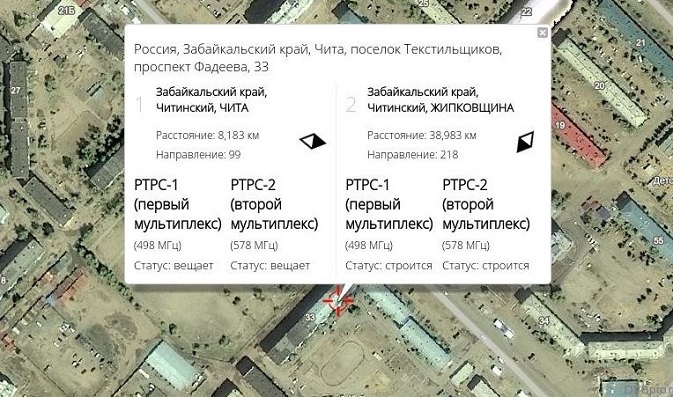

Перед созданием устройства для приема цифрового сигнала нужно вычислить его длину. Для этого необходимо узнать частоту цифрового вещания. Ее можно выяснить на официальном веб-сайте цифрового телевидения на интерактивной карте. Там будут указаны все активные радиовышки с указанием частот вещания.

Для определения длины разделим 7500 на частоту вещания мгц. По мере надобности приобретенный итог округляем до наиблежайшего целого числа. Если вещание ведется в нескольких мультиплексах, то настройка характеристик проводится по среднему арифметическому значению этих частот.

[stextbox Частота вещания равна 755 МГц. Тогда при делении получаем число 9.93. В итоге длина нашей антенны должна составлять 10 см.[/stextbox]

После определения длины, можно приступать к сборке принимающего устройства. Разглядим, как выполнить в домашних критериях:

  • Зачищаем от изоляции и экранирующей оплетки один из концов кабеля. Должна остаться только центральная жила.
  • Устанавливаем F-разъем на зачищенный конец кабеля. Провод должен выступать на 2-3 мм от края разъема.
  • Прикручиваем антенный штекер под F-разъем.
  • От другого края разъема отмеряем 20 мм и ставим метку маркером либо ручкой.
  • Начиная от метки, отмеряем вычисленную ранее длину. В нашем примере она равна 10 см. Остатки кабеля отрезаем кусачками.
  • Делаем маленький разрез по метке, дабы снять только верхний слой изоляции. Вкупе с ней удаляется и экранирующая оплетка. Внутренняя изоляция кабеля не снимается.

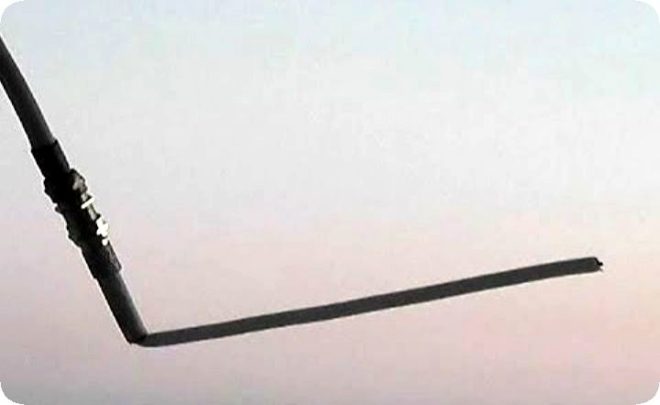

  • Очищенную часть необходимо загнуть под прямым углом.

Готовую антенну можно подключить к ресиверу и провести поиск доступных телеканалов в автоматическом режиме.

[stextbox Особенных различий в том, как должна размещаться антенна – вертикально либо горизонтально, нет. Но некоторые мастера безотступно советуют применять только вертикальное положение из-за особенностей распространения сигнала цифрового эфирного вещания.[/stextbox]

Петлевая антенна

Данная конструкция поможет владельцам телека и ресивера для цифрового ТВ поможет избежать излишних трат на приобретение дорогостоящих устройств для приема сигнала. Это в особенности животрепещуще при нередких переездах либо на даче, которая посещается не сильно нередко.

Издержки на изготовка такового устройства будут наименьшими – немногим более 0.5 коаксиального телевизионного кабеля и штекеры для подключения антенным к приемнику.

  • Отмеряем от края коаксиального кабеля 50 мм и снимаем внешнюю изоляцию. Экран должен остаться целым.
  • Оплетку аккуратненько отгибаем, стараясь не разрушить ее.
  • Снимаем внутренний слой изоляции.
  • Обматываем центральную жилу экранирующей оплеткой.
  • От надреза отмеряем 220 мм и вырезаем кусочек верхнего слоя изоляции и экрана. Длина этого кусочка составляет 20 мм. Внутренняя изоляция должна быть целой.
  • Опять отмеряем 220 мм и срезаем приблизительно 10мм верхней изоляции. Экран должен остаться целым.
  • На этот участок наматываем центральную жилу (зачищенный конец кабеля, с которого начиналась работа). В итоге должна получиться типичная петля.
  • Свободный конец коаксиального кабеля подключается к ресиверу с помощью F-разъема и антенного штекера.

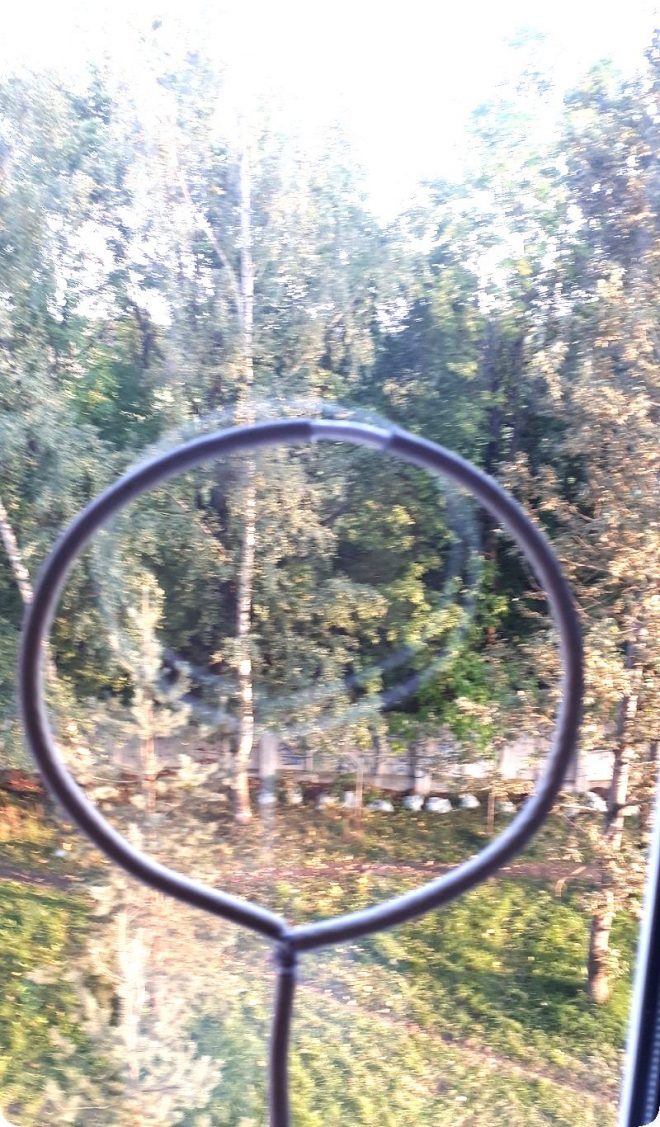

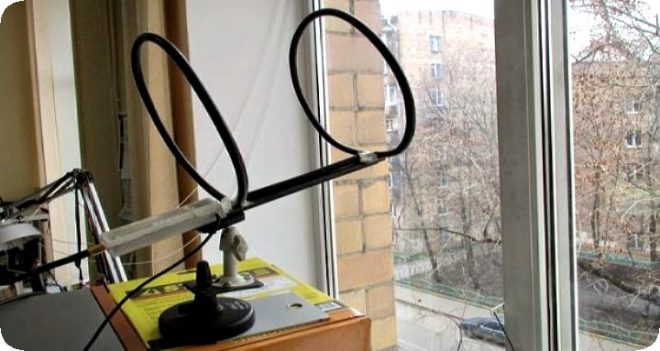

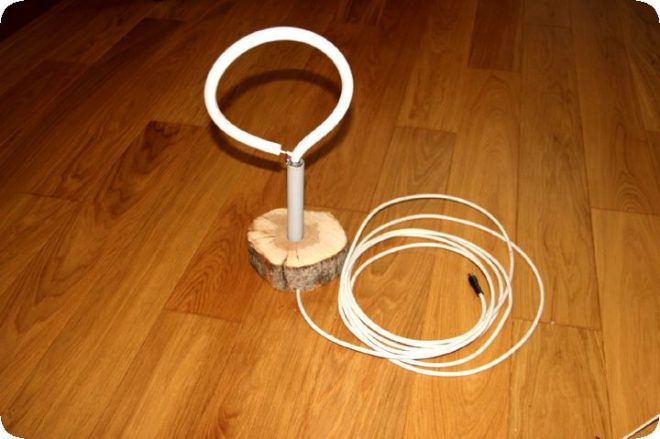

Дабы сигнал был более массивным, следует направлять антенну прямо на радиовышку. В этом поможет штатив, который можно вырезать из кусочка пластика либо дерева. Или можно просто повесить антенну за окно.

Дополнительная информация

  • Стенки дома делают огромное количество препятствий для прохождения радиосигнала. Если телек с ресивером находятся около окна, то можно подключать антенны впрямую. В неприятном случае их нужно удлинить так, дабы они выходили к окну либо на балкон.
  • Обыкновенные антенны сильно восприимчивы к удаленности от источника сигнала. На расстоянии 5-10 км от вышки они могут работать отлично, а 50 км либо более окажутся для них неодолимым расстоянием. В таком случае без усилителя сигнала не обойтись.
  • Большая эффективность от всех антенн будет, если вышка находится в прямой видимости. В густой застройке, где прохождению сигнала мешают окружающие строения, рассчитывать на неплохой прием не стоит.
  • Экспериментируйте с размещением. Время от времени удается изловить мощнейший сигнал в самых внезапных местах.

Изготовив своими руками антенну для цифрового ТВ из кабеля, вы можете обеспечить получить высококачественный сигнал. Но такое обычное устройство имеет ограничения по дальности приема и восприимчиво к помехам. Избавиться от этих заморочек посодействуют более суровые устройства и усилители сигнала.

Читайте по теме:  Сила тока страшная для человека

Антенна для цифрового телевидения из кабеля

Антенна для цифрового телевидения из кабеля

Антенны

Телевидение издавна стало неотъемлемой частью нашей жизни. Оно является не только лишь источником инфы, но и средством утехи. Сейчас телевещание перебегает на совсем новый уровень, с помощью которого юзеры могут получать доступ к контенту с высочайшим качеством изображения и звука.

Этапы производства

Цифровое ТВ в скором времени может стопроцентно поменять аналоговое, но для его приема нужен современный телек либо дополнительное оборудование в виде приставки. Кроме ресивера DVB-T2 и ТВ приемника, будет нужно антенна, при этом подойдет и устройство, применяемое ранее для аналоговых каналов.

Антенна для цифрового телевидения из кабеля

Может появиться ситуация, когда вообщем нет никакого устройства для приема радиоволн, к примеру, семья переехала в новейшую квартиру и не успела протянуть кабельное ТВ либо установить спутниковую тарелку. В данном случае стоит испытать сделать устройство своими руками из подручных материалов. Броским примером является антенна для цифрового телевидения из кабеля.

Ее собирают несколькими методами. Самый обычной – это снять две изоляции с провода, изготовив тем штыревую конструкцию. Если издержать чуток больше времени и усилий, можно сделать петлевую установку, которая благодаря собственной направленности и замкнутому контуру будет владеть более суровым усилением.

Самодельная штыревая антенна

Дабы смастерить аксессуар из коаксиального кабеля будет нужно, не считая самого провода, еще обыденный штекер. Этапы производства смотрятся следующим образом:

  • Берется кабель длиной от 500 до 550 мм.
  • Его кусочки нужно зачистить с обеих сторон, оголив центральную жилу, а оплетка соединяется в косичку.

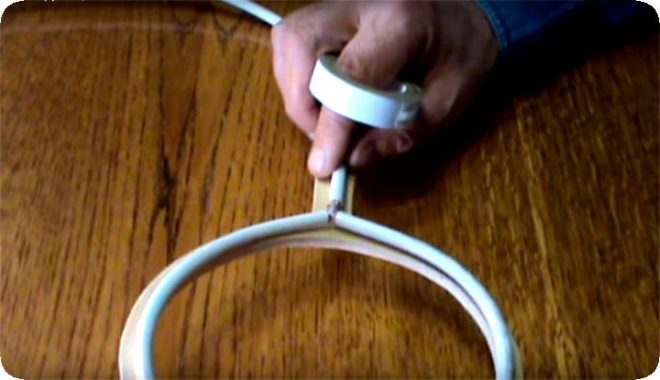

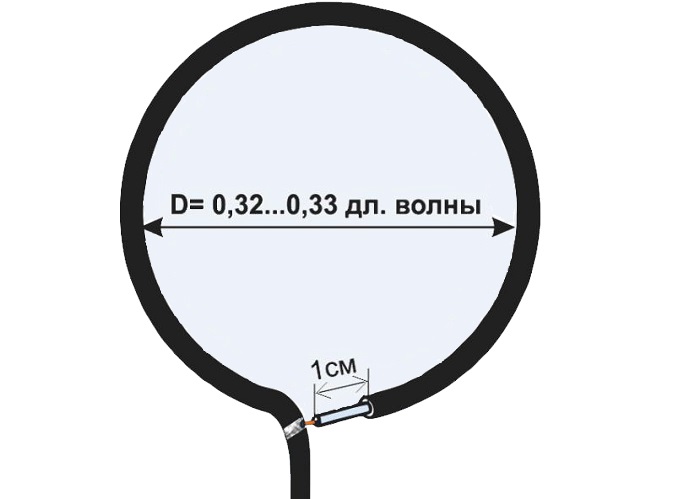

  • Дальше кабель скручивается в кольцо и крепится при помощи скотча на кусочке фанеры либо схожего материала. Между концами провода будет нужно бросить расстояние около 2 см.

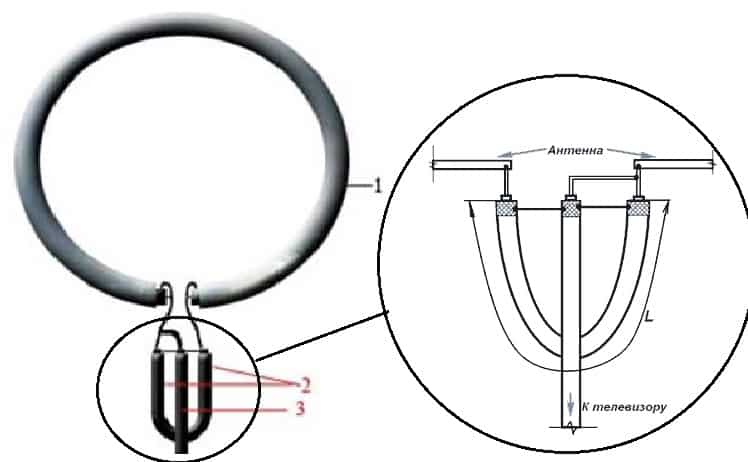

  • Берется другой кусочек кабеля длиной около 180 мм и делается согласующая конструкция в форме подковы. Его концы зачищаются аналогичным методом, как и в случае кольца.
  • Сейчас можно приступить к подготовке главной приемной части. Одна ее сторона зачищается до того времени, пока не будет видна жила и оплетка, а с другой стороны надевается штекер.
  • Обе стороны провода кольца совмещаются с согласующим компонентом и главным кабелем, который подсоединяется к ТВ приемнику средством штекера.

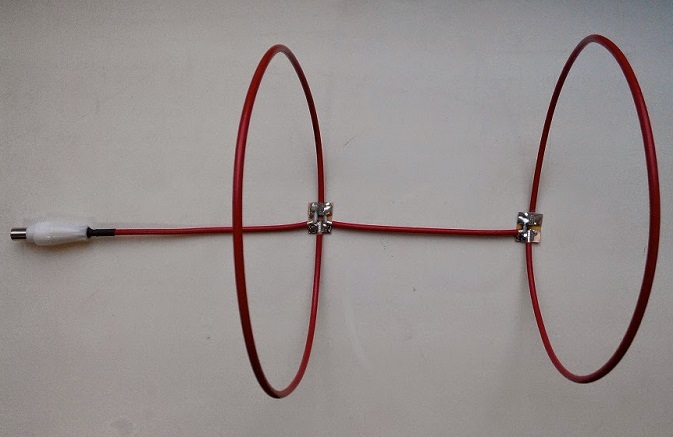

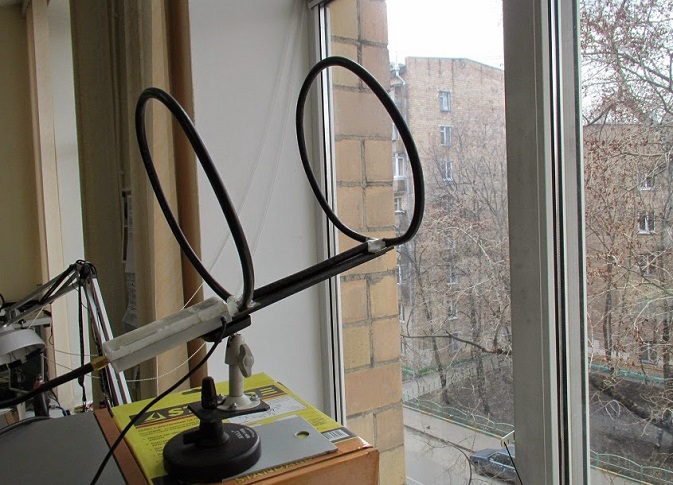

Антенна из кабеля в виде колец

На этом заканчивается процесс производства антенны для телека из кабеля. Как видно, для приема цифровых каналов необязательно брать дорогостоящее изделие. Самодельная конструкция обойдется еще дешевле и по качеству приема может ничем не уступать аксессуарам, произведенным в промышленных критериях.

Почти все будет зависеть и от уровня сигнала, потому если юзер находится далековато от наиблежайшей телевышки, устройство может принимать не все телеканалы.

Благодаря некоторым хитростям увеличивается качество приема. Антенну будет нужно установить на улице. В данном случае рекомендуется отлично заизолировать все обнаженные участки кабеля. Нелишним будет изготовка жесткого каркаса, увеличив тем срок службы изделия. Повышенное внимание стоит уделить расположению устройства.

Правильная установка самодельной антенны

Вначале конструкцию лучше навести в сторону ретранслятора, если не удалось достигнуть ожидаемых результатов, необходимо действовать опытным методом – крутить антенну до того времени, пока не будет выбрано более удачное направление.

Как выполнить антенну для цифрового ТВ своими руками

Цифровое телевидение – это полезное изобретение, но, к огорчению, не каждый человек знает, что оно собой представляет и какие достоинства дает. Современный ТВ приемник имеется не в каждом доме, обладатели старенькых моделей обязаны брать особое оборудование, чем могут воспользоваться нерадивые торговцы. Они вкупе с ресивером могут предлагать специальную так именуемую цифровую антенну, цена которой может достигать 3000 рублей.

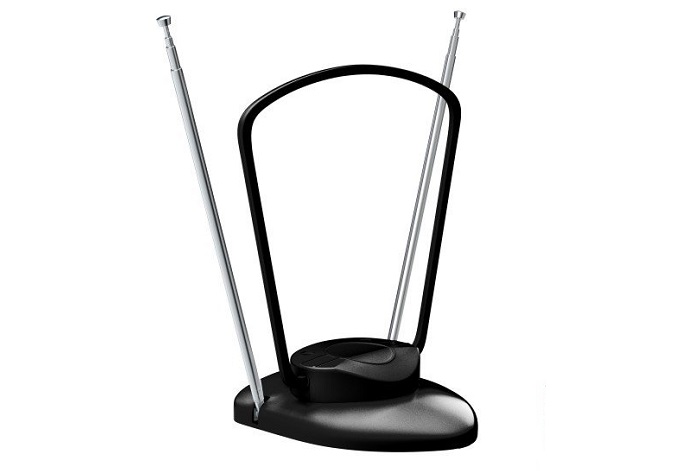

Покупка цифровой антенны

Для принятия цифрового сигнала подойдет неважно какая дециметровая конструкция, а если нужное изделие отсутствует, его можно сделать своими руками. Информация о том, как выполнить цифровую антенну из кабеля, описана выше.

Дабы устройство воспринимало как можно больше каналов, будет нужно выполнить верный расчет его длины. Для начала нужно перейти на веб-сайт цифрового телевидения от провайдера либо на веб-сайт публичной телерадиовещательной сети. На главной страничке должна быть вкладка «Карта охвата», которая содержит все доступные станции.

В больших городках может быть несколько телевышек, потому выбирается та, которая поближе всего. Дальше открыть вкладку «Подробности», где определяются нужные частоты. Например, для пакета каналов указана частота равная 778 МГц.

Частоты телевизионных каналов

Владея схожей информацией, будет проще найти длину изготавливаемого устройства. Если не вдаваться в сложные расчеты, вычислить размер изделия можно по следующей формуле: число 7500 делится на обозначенную частоту. Таким макаром, разделив 7500 на 778, получится 9,64 см.

Если в городке несколько станций, лучше найти среднюю длину конструкции. Для этого прибавить несколько приобретенных результатов и поделить на их полное количество.
