При помощи чего соединить провода

В статье рассказывается о разных методах соединения проводов при устройстве проводки.

Устройство проводки просит надежного соединения проводов. В шестидесятые — семидесятые годы двадцатого века, во времена строительства «хрущевских» домов, проводка, чисто из экономических суждений, производилась дюралевым проводом.

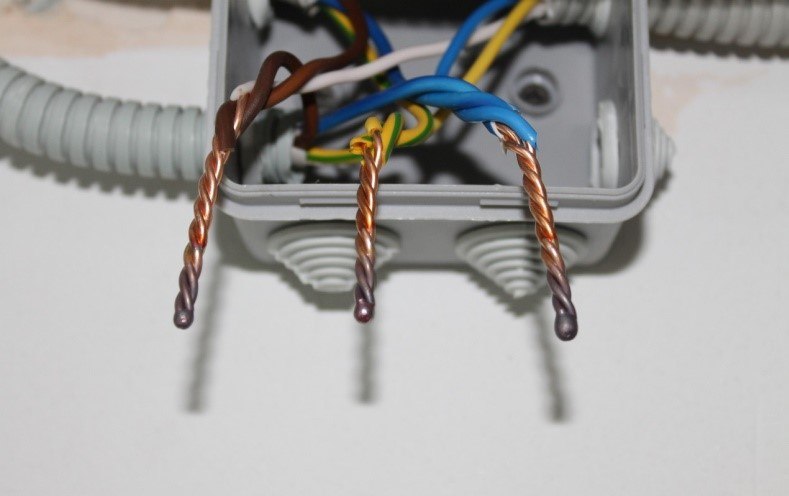

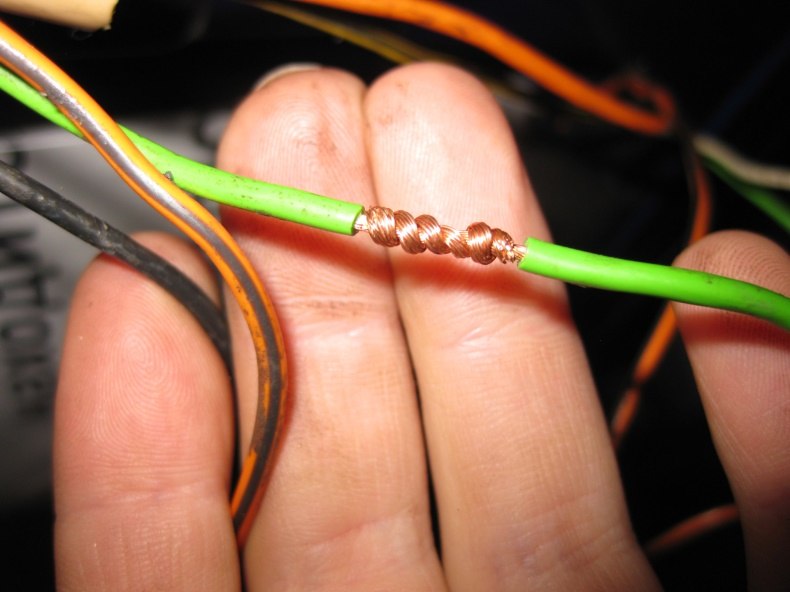

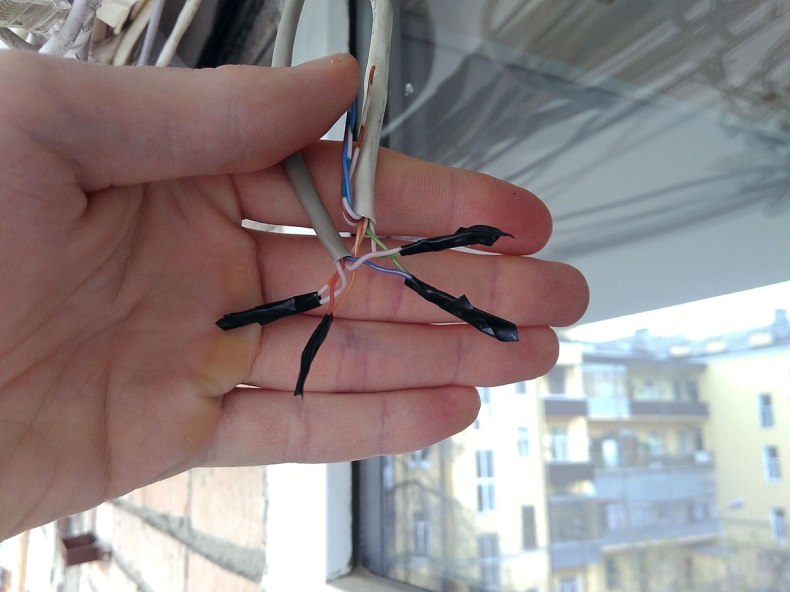

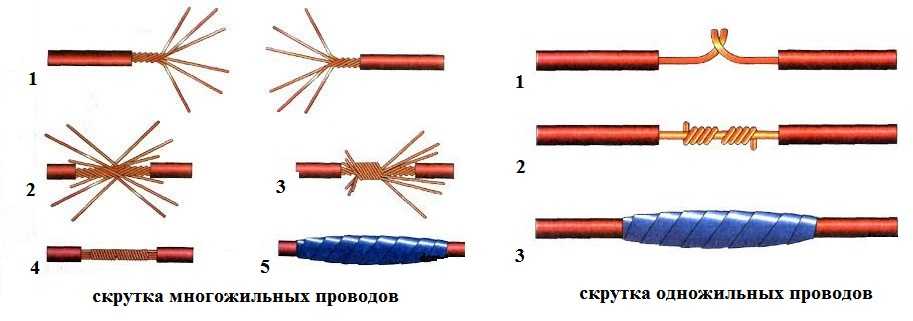

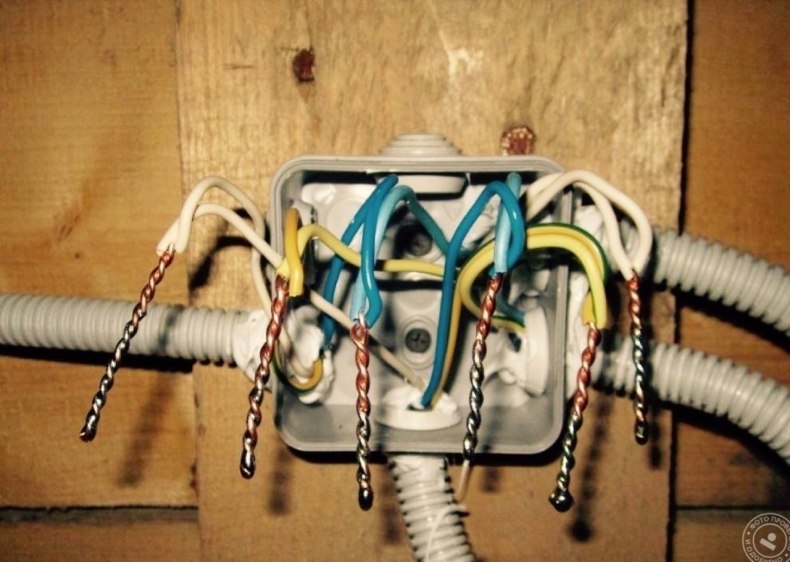

Все соединения в этой проводке производились способом скруток, которые изолировались темной матерчатой изолентой, и прослужить могли 10 и поболее лет, не требуя никакого обслуживания и профилактики. Естественно, если скрутка была выполнена по всем правилам. Потому старенькые электрики говорят, что надежней скрутки, соединения просто не бывает.

Частично они правы. В те времена другого метода не было, ну и не требовалось, так как в квартирах еще не было такового богатства электрической и электронной техники, как на данный момент. Мощность тогдашних холодильников, стиральных машин, утюгов и электрочайников была намного ниже, чем современных. Ну и не у всех они были холодильники, телеки и стиральные машины.

А такие потребители электроэнергии, как кондюки, компы, домашние кинозалы в квартирах вообщем не применялись. Тогда их просто еще не изобрели. Потому и можно было выполнить проводку дюралевыми проводами, а соединение проводов с помощью скруток.

Требования к современной проводке

В современных критериях проводка в большинстве случаев осуществляется медными проводами, что позволяет подключать нагрузку фактически хоть какой мощности. Для соединения проводов на данный момент используются разные методы. Это обсуждено в правилах устройства электроустановок (ПУЭ). Дословно в них сказано так: цитата.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны выполняться с помощью опрессовки, сварки, пайки либо сжимов (винтообразных, болтовых и т.п.) в согласовании с действующими инструкциями.

Из этого пт правил следует, что скруткой соединять провода нельзя, ее просто нет в обозначенном пт. Если же проводку будет принимать пожарный инспектор, то проводку, выполненную способом скруток он просто не воспримет, и ее придется переделывать. Скрутки допустимы только как временное соединение пред сваркой, о которой будет поведано в следующей статье.

Соединение проводов с помощью зажимов

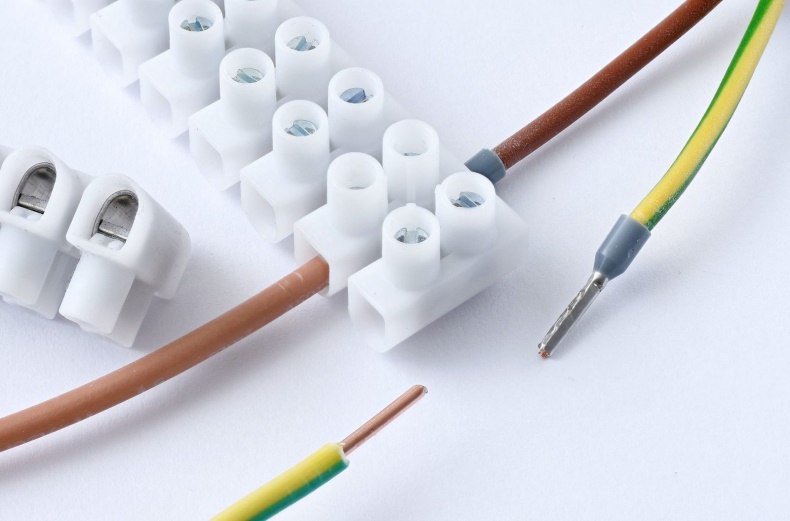

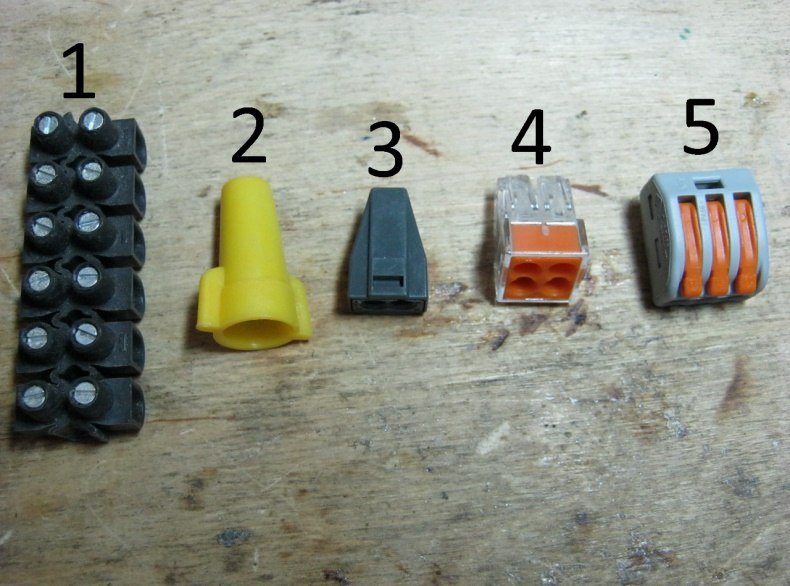

Согласно обозначенному пт ПУЭ, для соединения проводов в текущее время есть клеммники, которые и следует применять. Более распространены три вида клеммников. Это самозажимные, винтообразные и соединительные изолирующие зажимы. На рисунке 1 показан самозажимной клеммник.

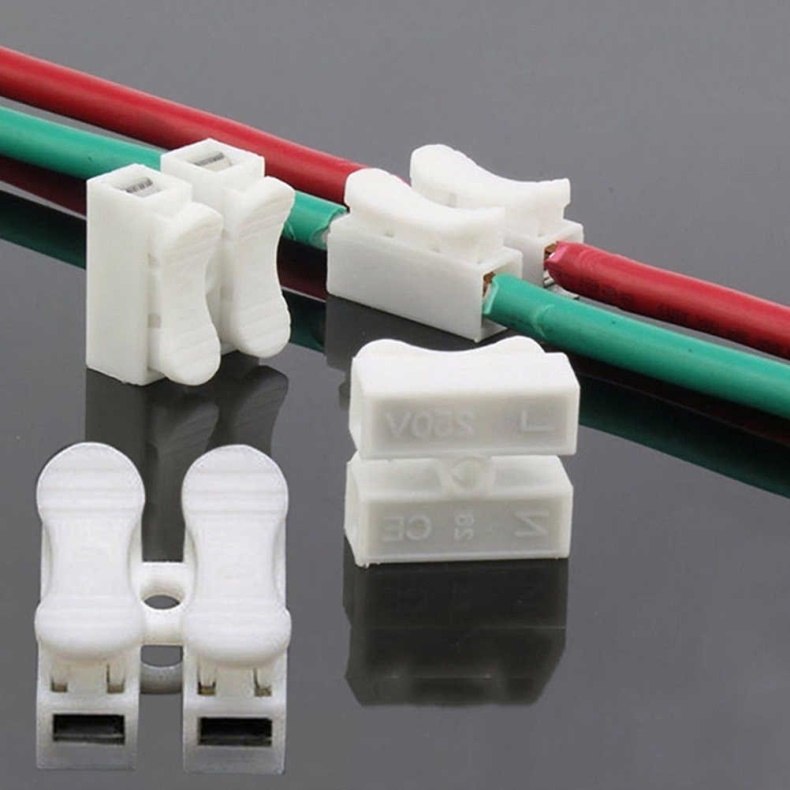

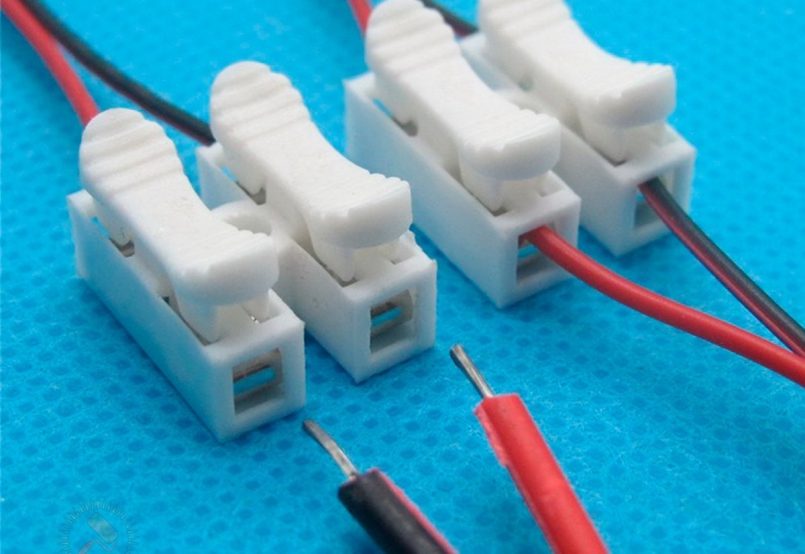

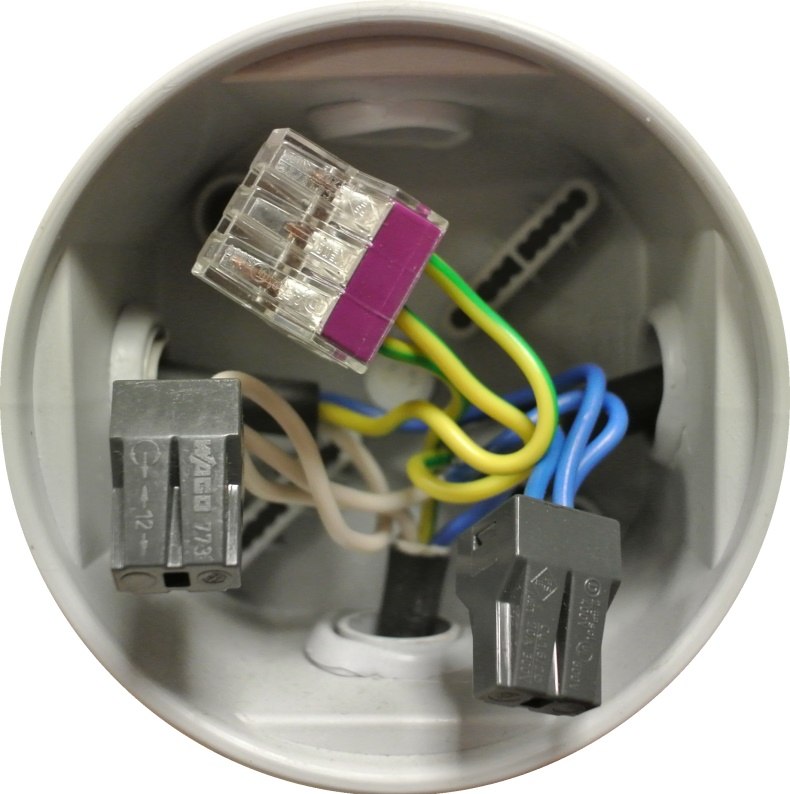

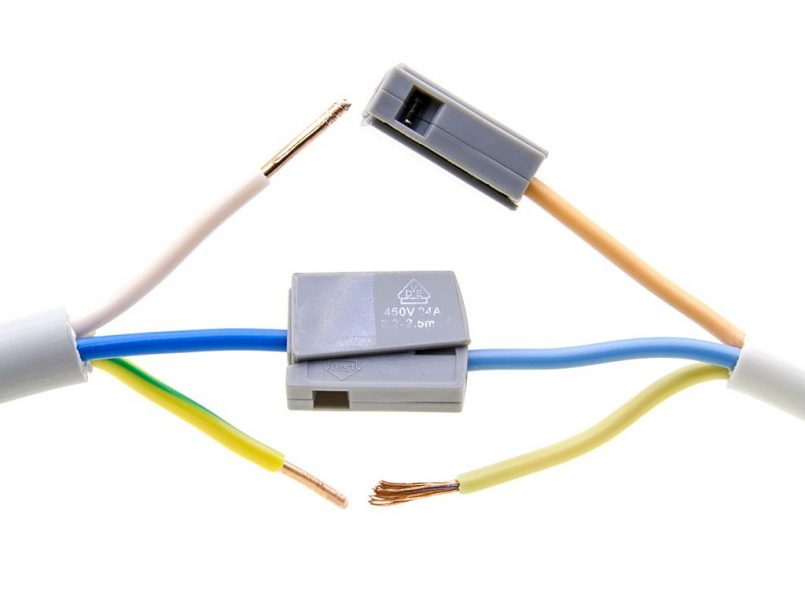

Набросок 1. Самозажимной клеммник

Самозажимные клеммники созданы для соединения проводов сечением до 2,5 мм2, их рабочий ток добивается до 24А, что позволяет подключать нагрузку до 5КВт. Количество мест в таких клеммниках от 2 до 8, что существенно ускоряет установка проводки в целом. Правда, по сопоставлению со скруткой, они занимают в распаячных коробках больше места, что не всегда комфортно.

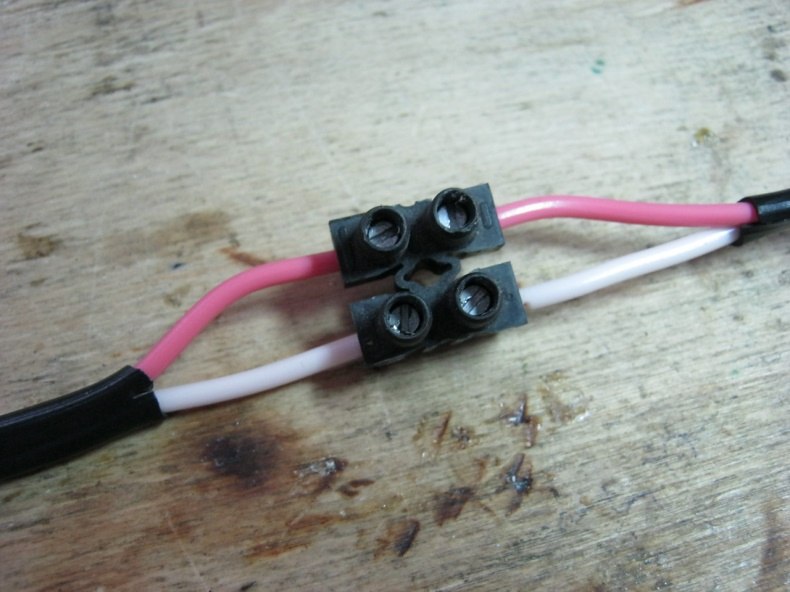

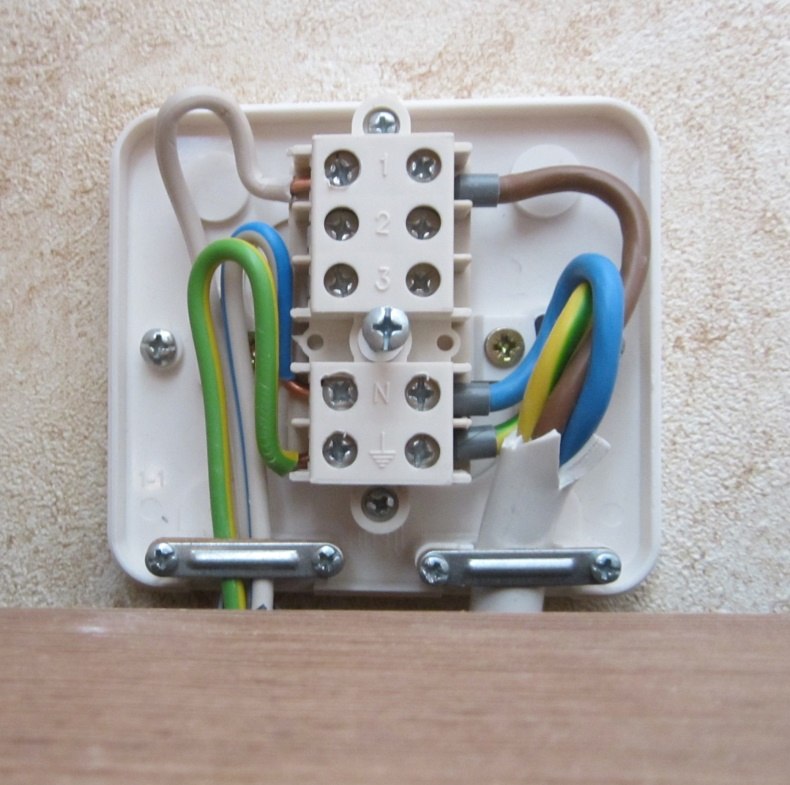

Конструкция винтообразных клеммников показана на рисунке 2.

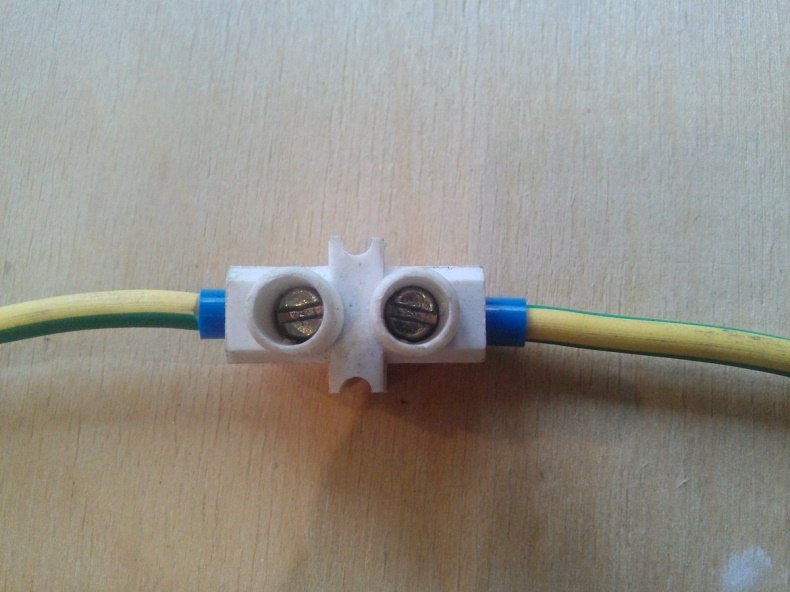

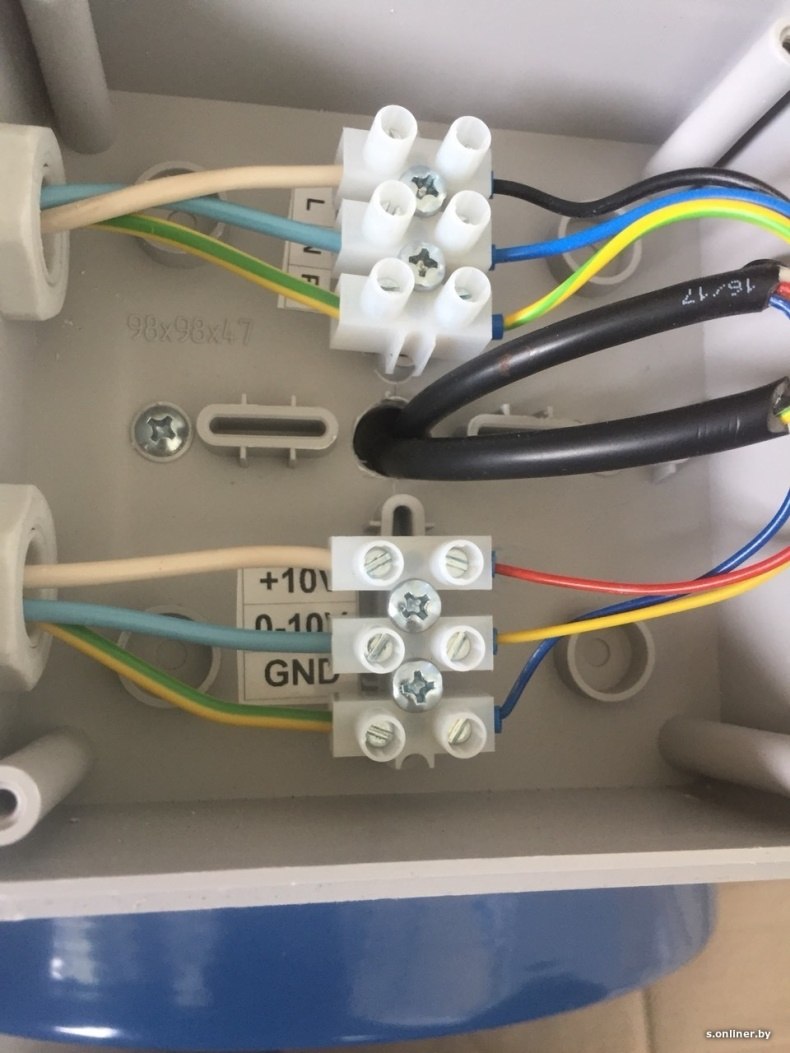

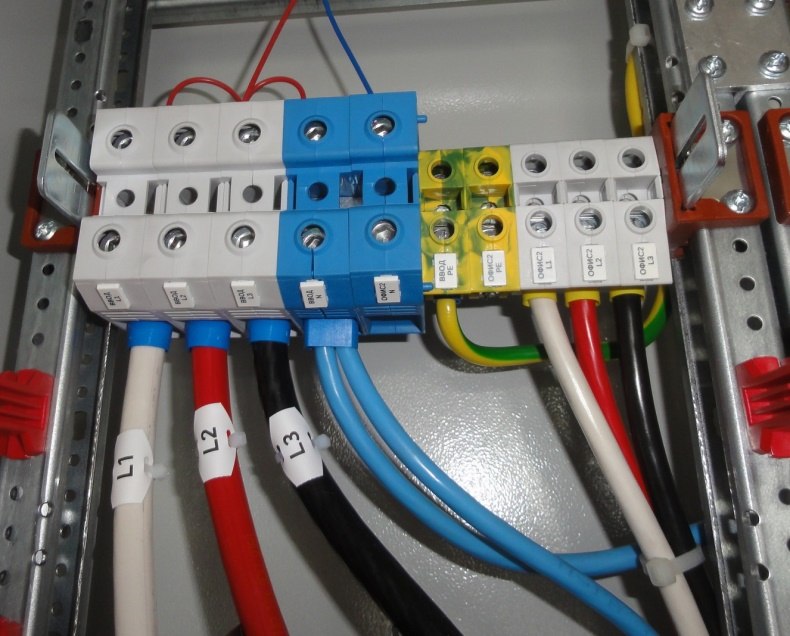

Набросок 2. Винтообразной клеммник

Таковой тип клеммников более распространен и потому применяется почаще других типов. Основная область их использования это соединение проводов в распределительных коробках. Но, если проводка осуществляется дюралевым проводом от использования таких клеммников следует воздержаться, так как при затягивании винтов может быть пережать и обломить мягенький дюралевый провод.

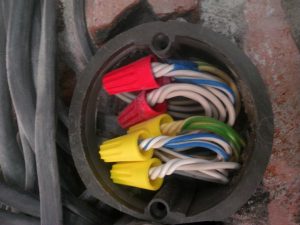

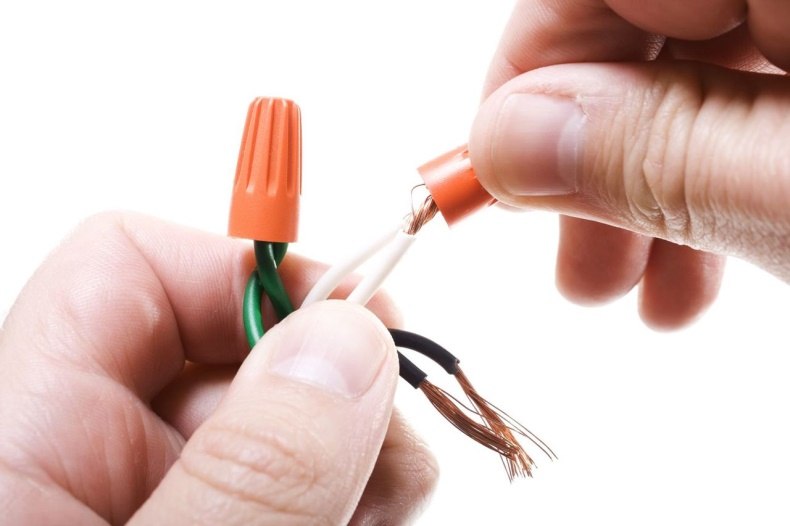

3-ий вид механических соединителей проводов это соединительные изолирующие зажимы (СИЗ). Их внешний облик показан на рисунке 3.

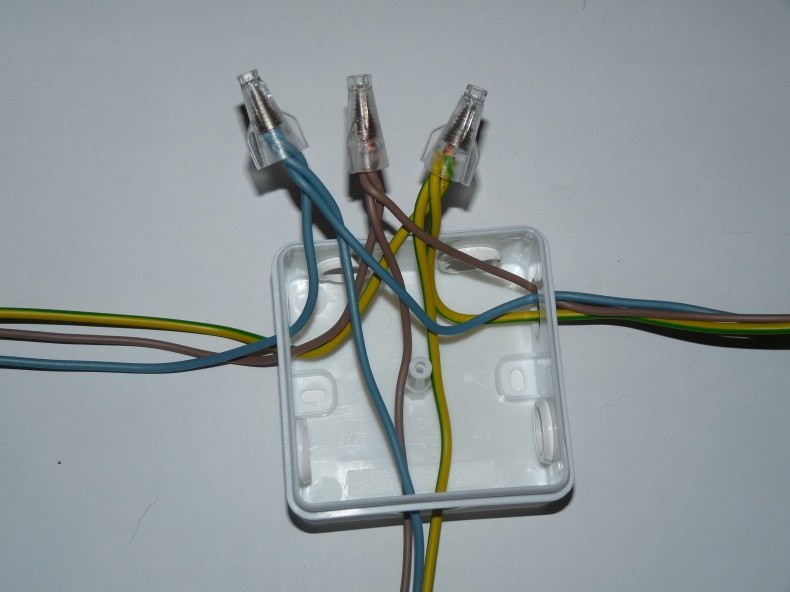

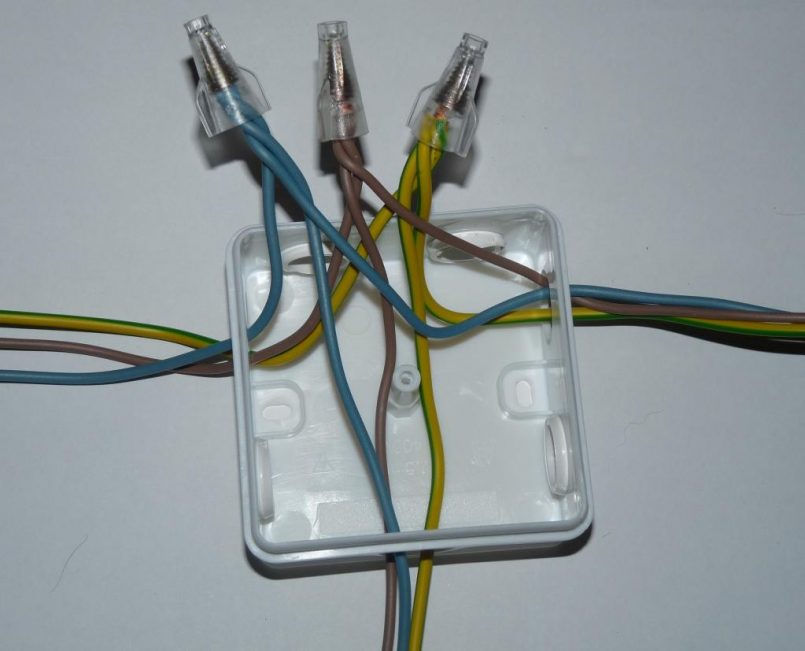

Набросок 3. Зажимы СИЗ

Таковой зажим представляет собой пластмассовый корпус, снутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10 — 15 мм и складывают в общий пучок. После этого на него накручивают СИЗ, вращая по часовой стрелке до упора. С помощью их может быть соединение нескольких одиночных проводов общей площадью 2,5 — 20 мм2. Естественно, что колпачки в этих случаях различного типоразмера.

Такие зажимы ускоряют установка, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтообразных клеммников. Потому, при иных равных критериях, предпочтение все-же следует дать последним.

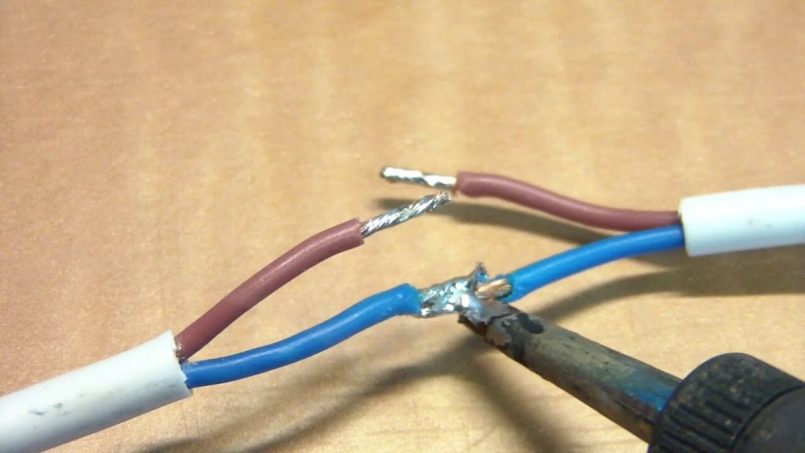

Соединение проводов пайкой

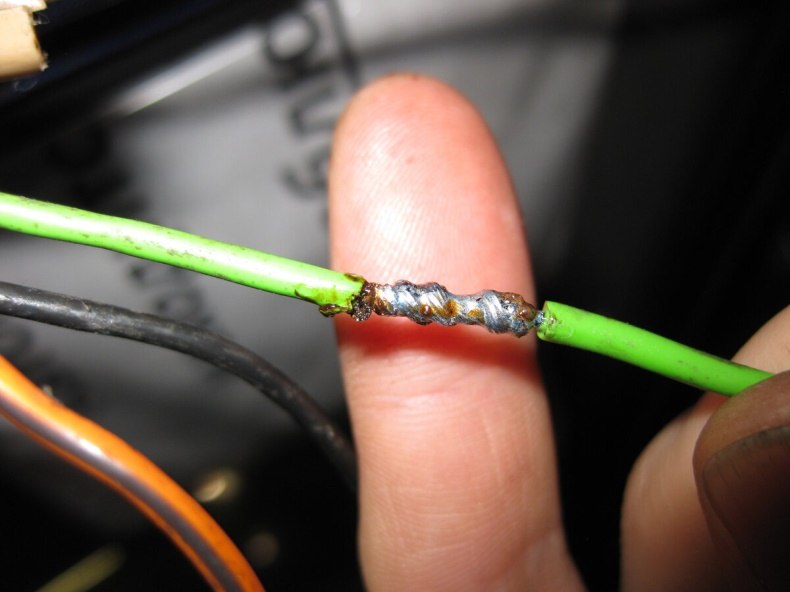

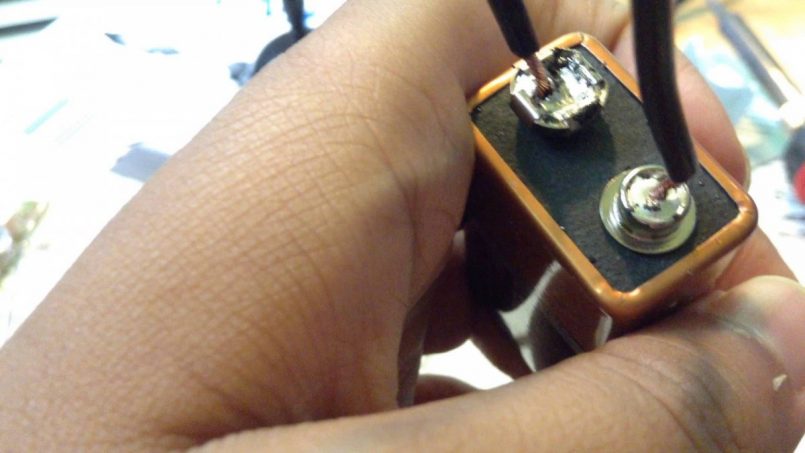

Соединение проводов пайкой и сваркой более накрепко, ежели при помощи клеммных соединителей различной конструкции. Идеальнее всего пайке поддаются медные провода, и хотя в текущее время есть разные флюсы для пайки алюминия, лучше от таковой пайки воздержаться.

По сопоставлению со сваркой пайка является более обычной и доступной: она не просит дорогостоящего оборудования, наименее пожароопасна, способности для выполнения неплохого свойства пайки потребуются более умеренные, чем при выполнении сварного соединения.

Если пайка скруток делается временами, к примеру, вы приняли решение поменять проводку в собственной квартире, то полностью возможно обойтись обыденным паяльничком мощностью более 100 Вт. Когда же пайка скруток предстоит чуть не каждый денек, что касается вашей основной либо дополнительной работы, то лучше воспользоваться этим же стоваттным паяльничком за ранее доработав его нажимало, как обозначено на рисунке 4.

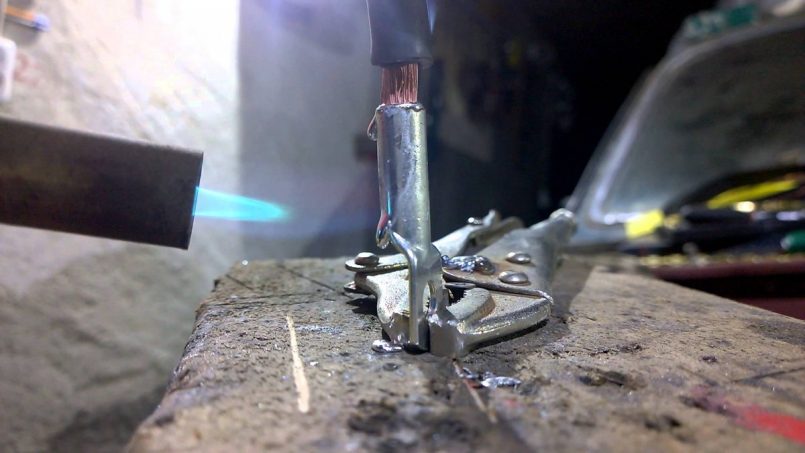

Набросок 4. Доработка нажимала паяльничка

Для таковой доработки следует паяльное нажимало вынуть из корпуса паяльничка и сточить ратфилем либо срезать ножовкой его рабочую конусновидную часть. После этой операции просверлить в медном жале отверстие поперечником 6 — 7 мм на глубину 30 — 40 мм.

Хотя особенной точности при сверлении в этом случае и не нужна, если есть такая возможность, лучше надрезать торец и просверлить отверстие на токарном станке.

После установки нажимала назад в паяльничек отверстие нужно облудить изнутри, так же, как это делается для обычного паяльничка. Таким макаром, выходит компактная лудильная ванна.

Перед пайкой, естественно, поначалу снимается изоляция с каждого провода на длину 40..50 мм, и каждый отдельный провод зачищается до железного блеска, после этого облуживается.

Для этого в отверстии паяльного стержня нужно расплавить маленькое количество припоя, после этого добавить незначительно канифоли и опустить в отверстие провод. Если есть какой-либо водянистый флюс, к примеру, раствор канифоли в спирте, то довольно легко смазать провод водянистым флюсом, и обмакнуть провод в расплавленный припой.

Потом облуженные провода кропотливо скрутить, концы надрезать на этом же уровне и, прихватив пассатижами, обмакнуть в паяльную ванну.

В схожем устройстве может быть пропаять скрутку из 4 — 6 жил сечением до 2,5 мм2. При всем этом скрутку следует для полного прогрева подержать в отверстии нажимала приблизительно 3 — 4 секунды. Пайка должна остывать на воздухе и иметь блестящий контурный вид.

При использовании в качестве флюса сосновой канифоли паяное соединение в промывке не нуждается. В случае использования других флюсов нужно действовать согласно прилагаемой к ним аннотации.

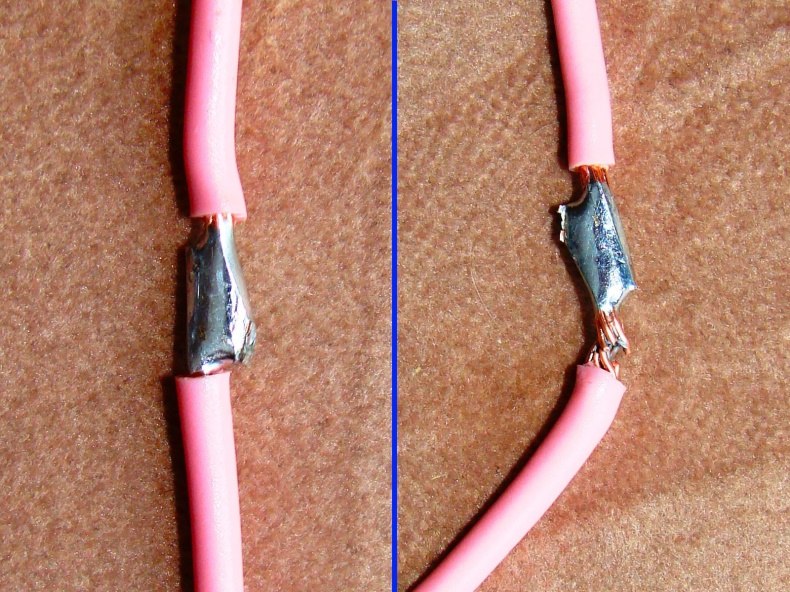

Совсем неприемлимо для ускорения процесса охлаждать пайку водой: это приводит к образованию микротрещин и, естественно, ухудшению свойства соединения.

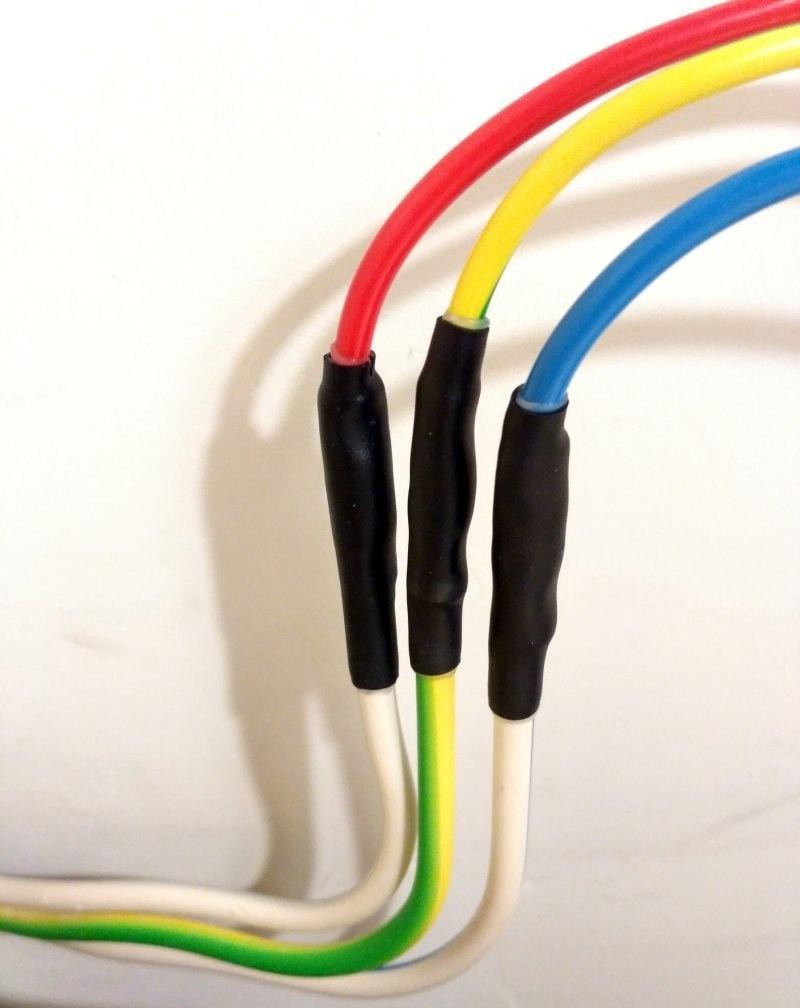

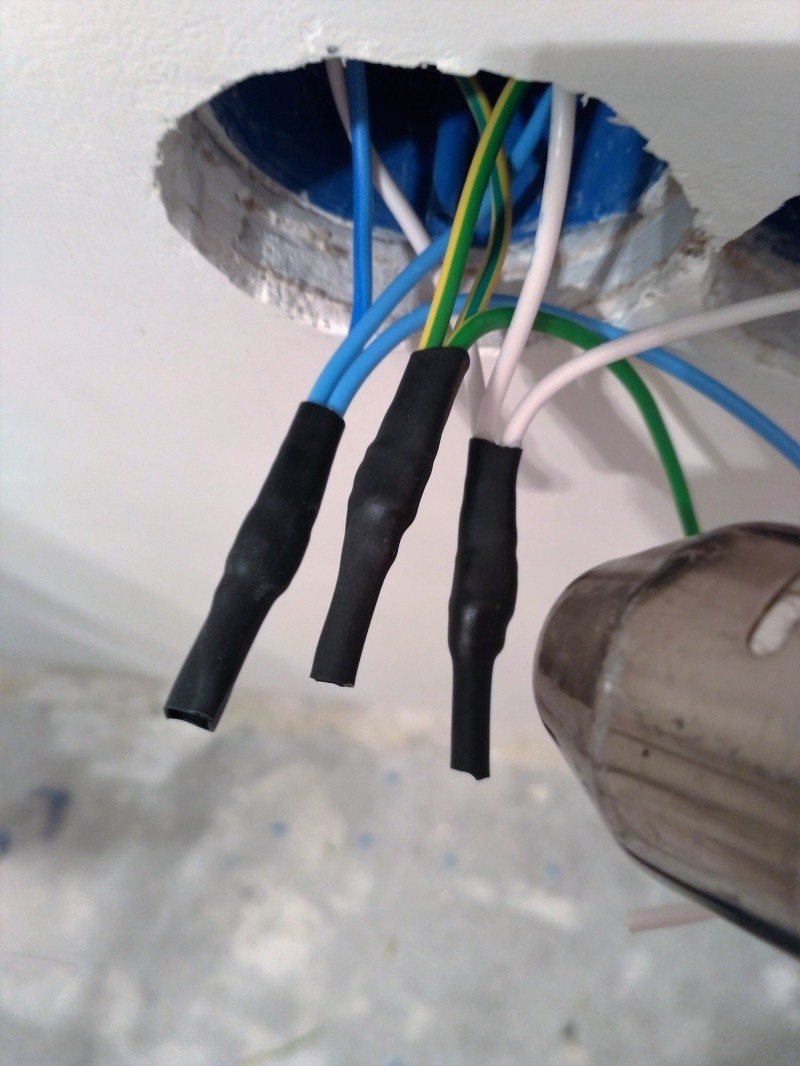

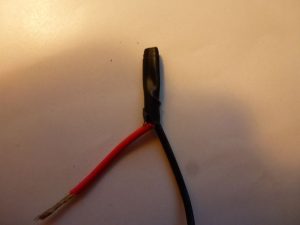

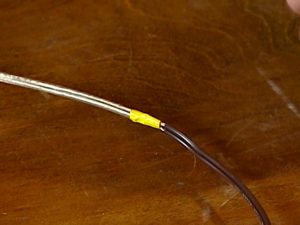

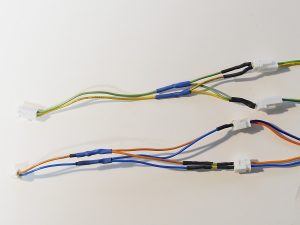

Изоляцию скруток идеальнее всего произвести с помощью термоусадочной трубки, соответственного поперечника, прогревая ее техническим феном. При отсутствии трубки можно пользоваться обыкновенной изолентой, намотав ее более 3-х слоев.

Соединение электрических проводов: описание наилучших методик, как соединять провода верно между собой своими руками

Электроснабжение в доме нужно делать по всем правилам, дабы не допустить ни единой ошибки. От проведенной работы будет зависеть бесперебойное снабжение электричеством и безопасность.

Основная задачка монтажника – это верно соединить провода, потому перед работой следует познакомиться с особенностями их видов и внедрением.

Содержимое обзора

Методы монтирования проводки

Виды соединений проводов бывают различные. Они зависят от различных причин и требуют некоторых технических познаний:

  • Самым надежным вариантом считается сварка, которая имеет хорошее соединение, но тут нужны способности работы со сварочным агрегатом;
  • Отлично держат провода и клеммные колодки;
  • Если ток не превосходит нормы, проводка не нагревается выше 60 градусов, то можно применять пайку;
  • Опрессовка гильзами довольно надежное соединение, но необходимы особые инструменты и практические способности работы;

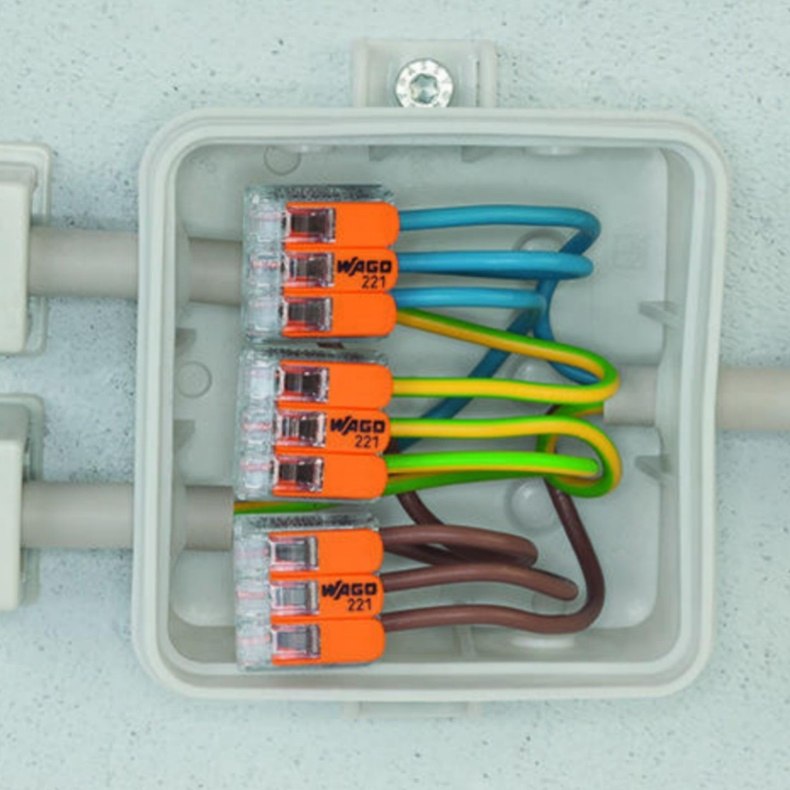

  • Пружинные зажимы типа СИЗ либо wago инсталлируются просто и просто;
  • Если нужно соединять провода из различных материалов, то применяют болтовое соединение.

До работы следует пристально подходить к выбору расходного материала и вида монтажа. Нужно учесть какие будут условия эксплуатации. Непременно ознакомиться с аннотацией, как подсоединить провода.

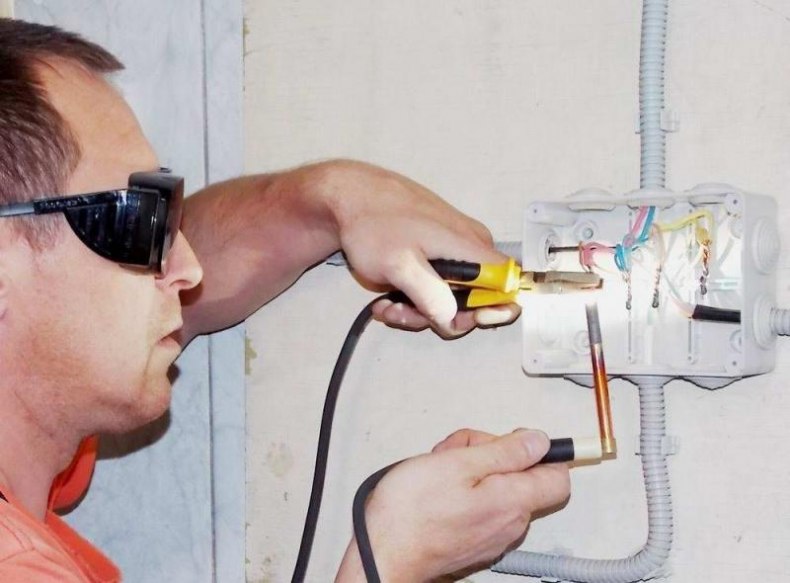

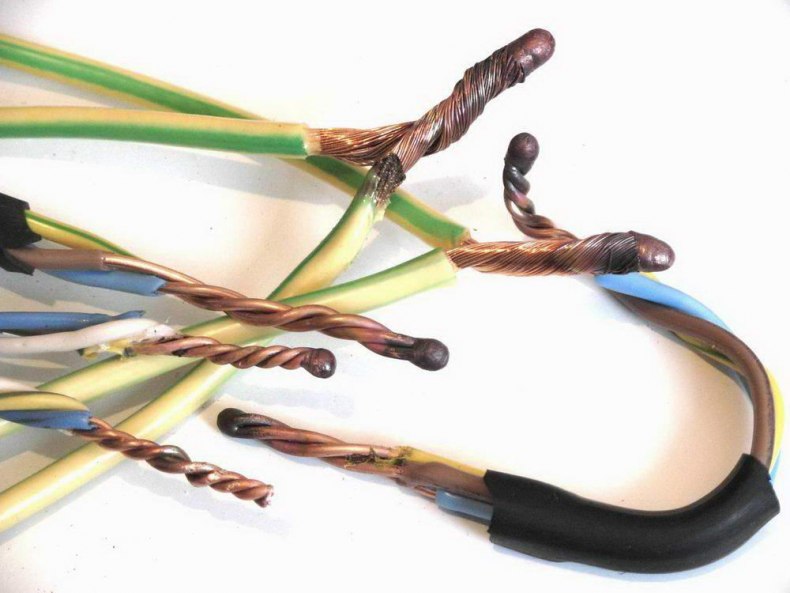

Сварка проводки

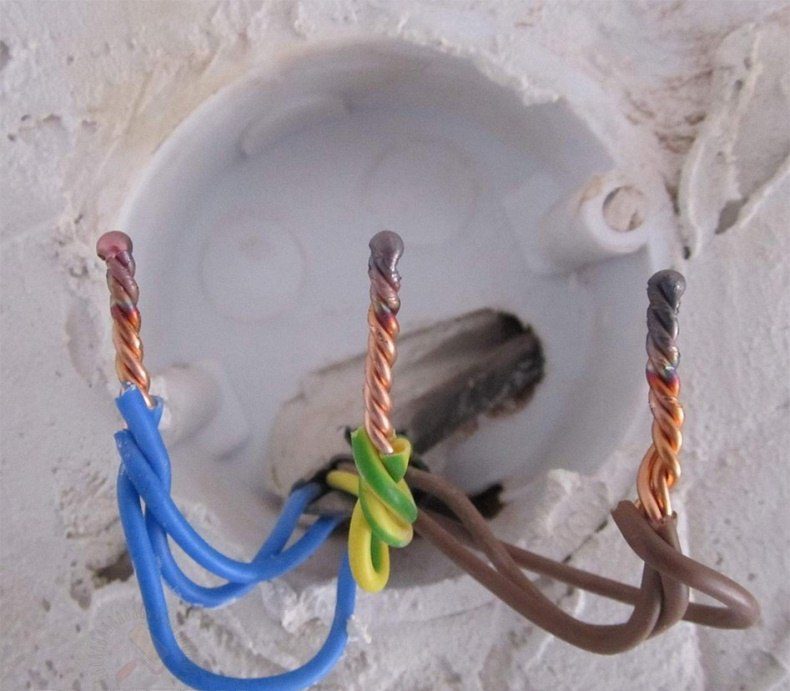

Обычно для надежности жилы сваривают между собой особым аппаратом. Данный способ имеет свои плюсы и недочеты.

К положительным сторонам можно отнести:

  • Метод состыковки сваркой подходит по всем требованиям;
  • При нагреве кончиков проводов появляется общий шарик, который после застывания не будут становиться слабее либо окисляться.
Читайте по теме:  Как включить звук на колонках на компьютере

Минус такового метода в том, что нужен определенный опыт работы, умения и оборудование.

Минусом сварки будет то, что для проведения схожих работ необходимы определённые познания, опыт, способности и особые приспособления, часто приходится обращаться к спецам.

Установка сварочным методом

Для работы пригодятся такие материалы и оборудование:

  • Сварочный аппарат на 1 кВт;
  • Угольный электрод;
  • Защитная маска и перчатки;
  • Ножик, наждачная бумага, изолента.

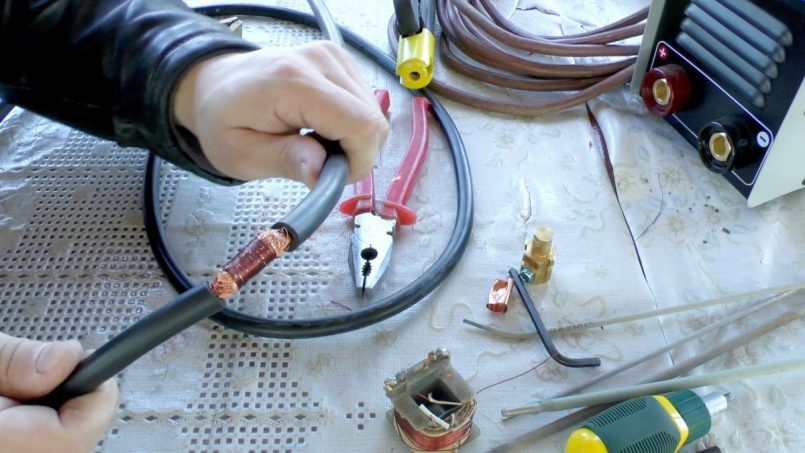

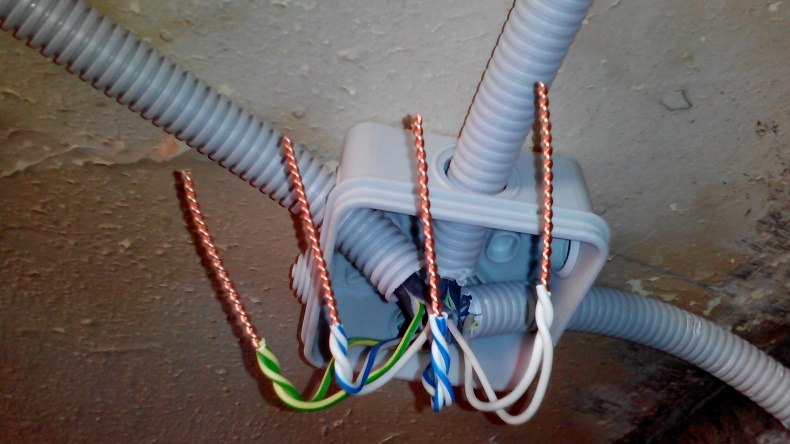

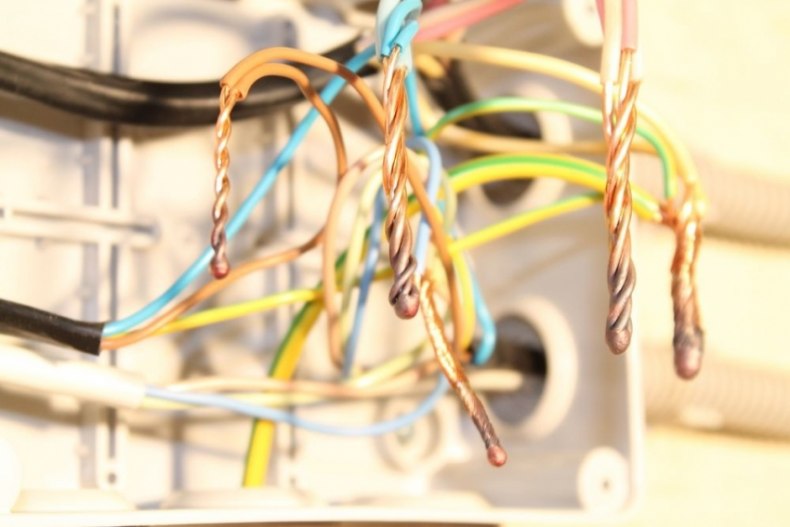

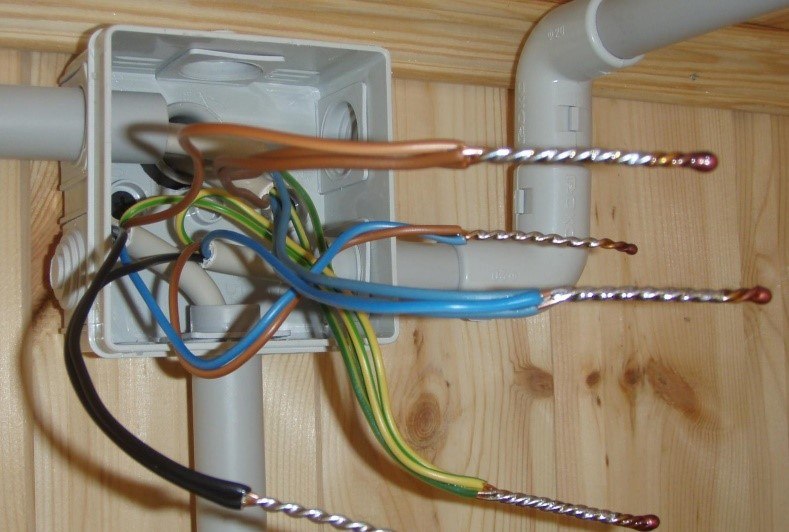

Далее нужно ознакомиться с тем, как верно подсоединить сваркой между собой электрические провода. Работа осуществляется поэтапно:

  • Концы проводов на 6-7 см зачищают от изоляционного материала;
  • Обнаженные проволочки наждачкой трут до блеска;
  • Потом проводки скручивают, скрутка должна получится примерно 5 см;
  • Над проводами устанавливают клещи для заземления;
  • Само сваривание происходит стремительно: снизу скрученных проволочек немного касаются электродом жилок.

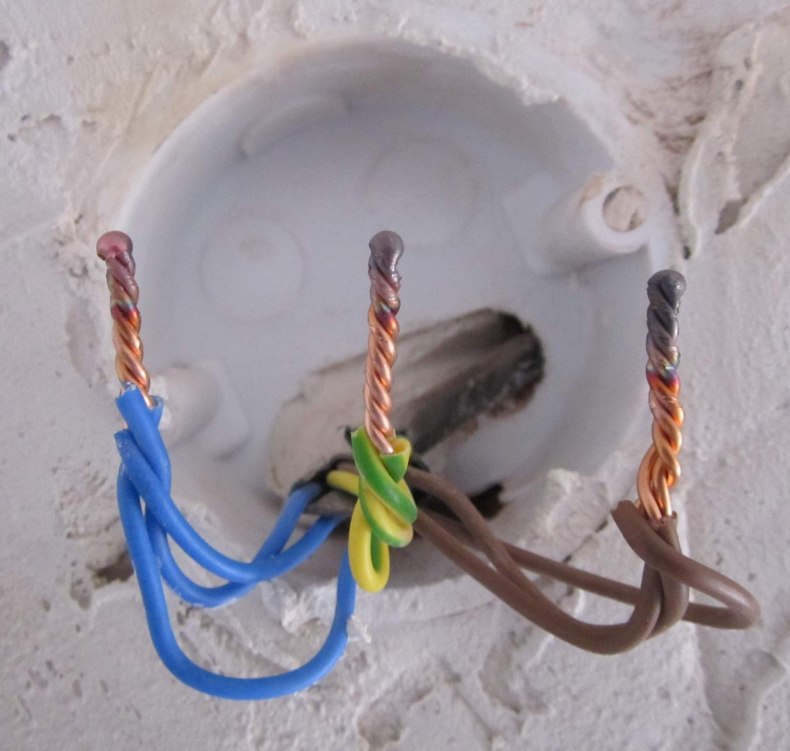

Выходит расплавленный шарик, который через несколько секунд застывает. Потом его обкручивают изолентой. Приобретенный контакт будет иметь меньшее сопротивление.

Принципиально: Если провода будут медными, то нужно применять угольно-медный электрод.

Соединение клеммниками

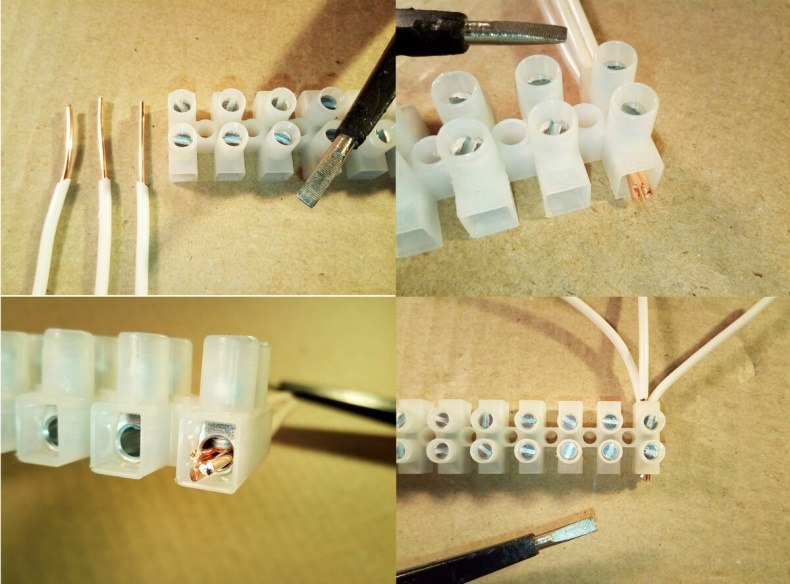

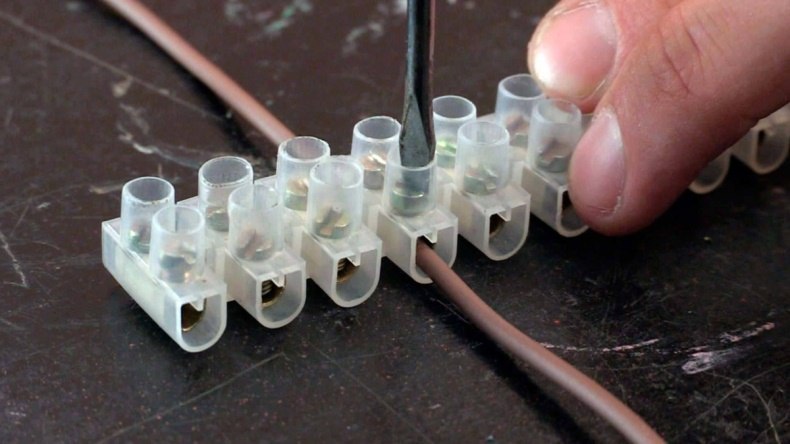

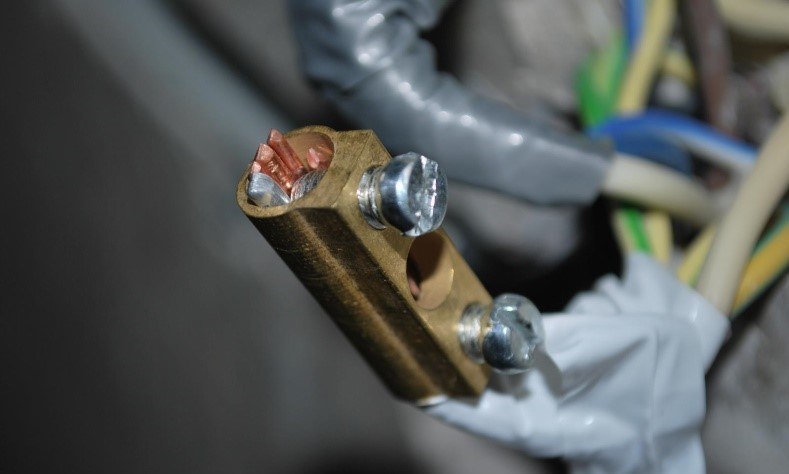

Самым обычным методом для крепления проводов числятся клеммные колодки. Они бывают нескольких видов, но обычно используют винтообразного типа. Клеммная колодка имеет корпус из пластика, в нем припаяна пластинка либо гнездо из металла.

Обнаженная проволока вставляется в данное гнездо и винтом зажимается. Применять такое соединение следует исключительно в помещениях, где нет сырости, так как места соединения ничем не изолируются.

Принципиально: Следует смотреть временами за тем, дабы соединение не ослабело, подтягивать клеммы. По другому провода будут греться и окисляться.

Состыковывать схожим образом можно провода из различных материалов и любого сечения.

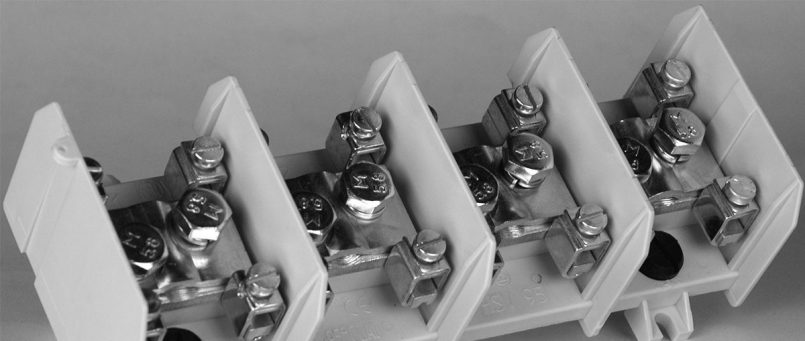

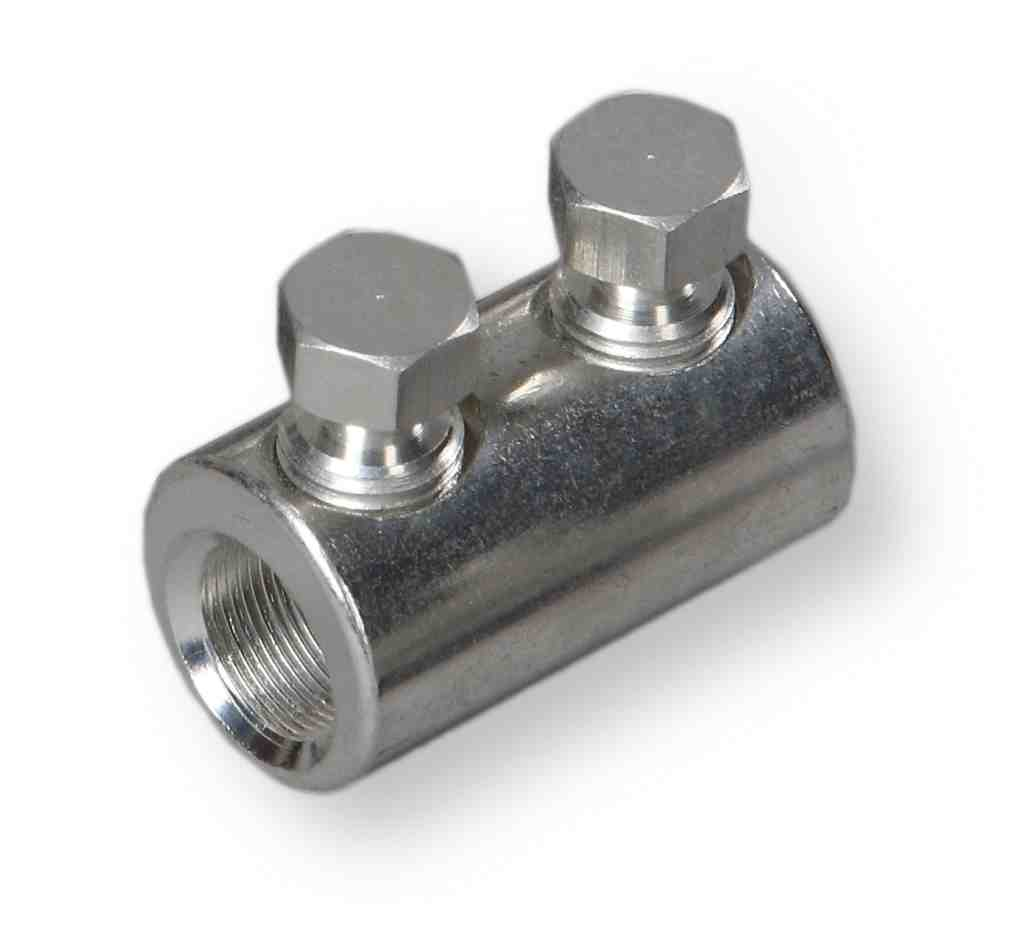

Соединение болтами

Данный вид соединения проводов ранее нередко употреблялся. Сейчас своими руками конструируют цепи с высочайшим напряжением. Надежность болтового соединения хорошая, только занимает много места.

Но бывают случаи, когда нужна соединить между собой провода из различных материалов. К примеру, нужна коммутация толстой и узкой проводки, одну и несколько жил либо алюминий и медь.

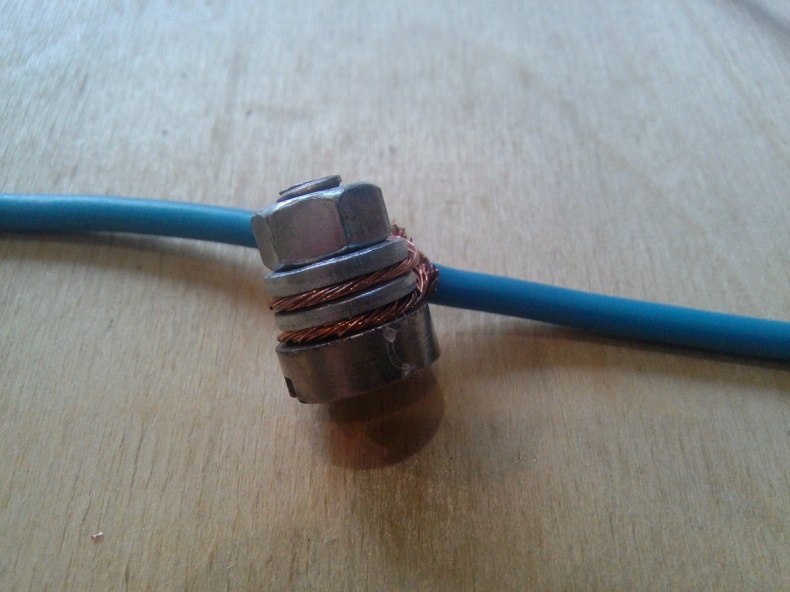

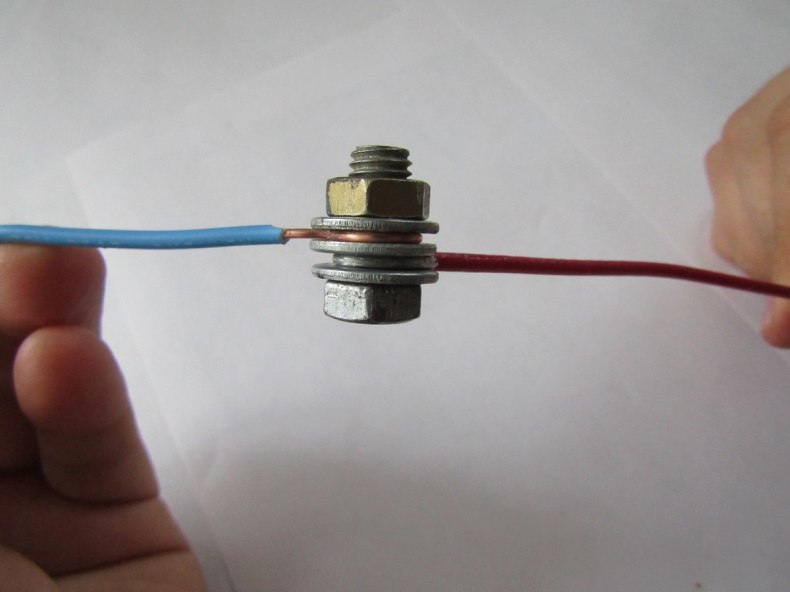

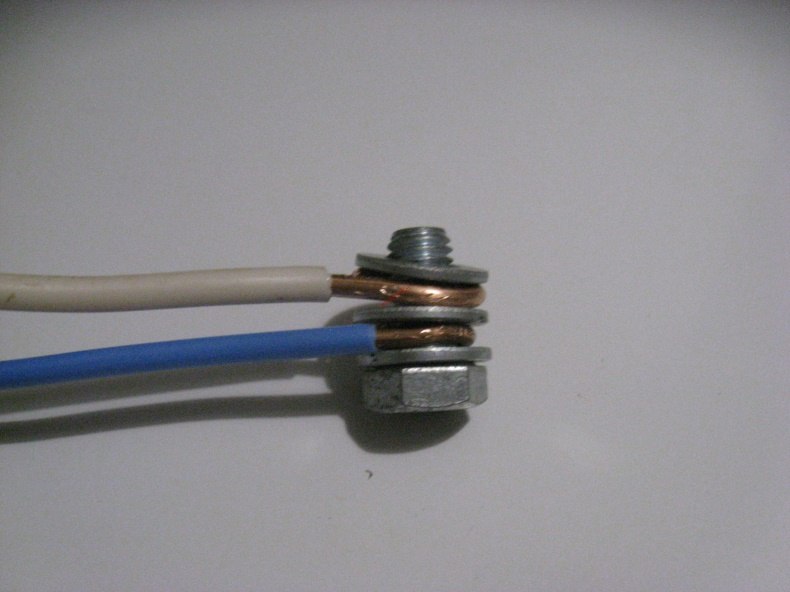

  1. Очистить от изоляции концы провода и скрутить из обнаженных частей колечки по величине сечения болта.

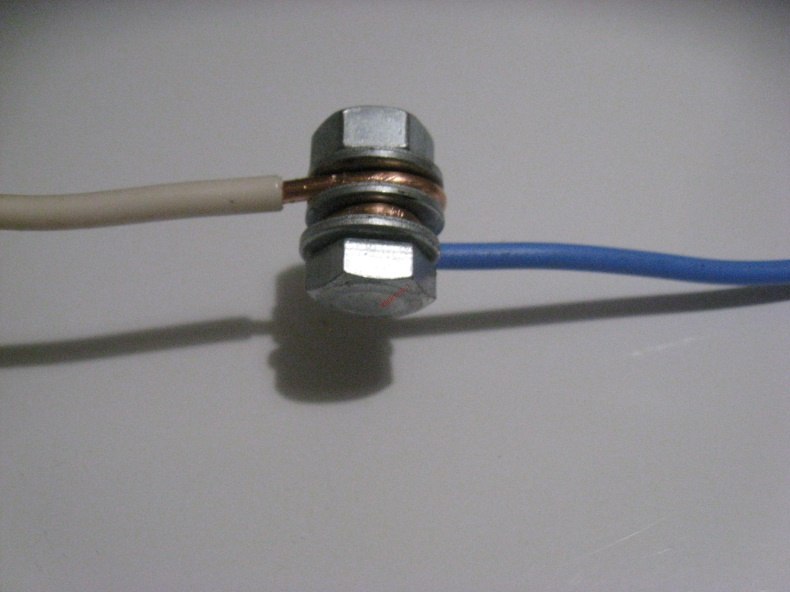

  2. Поначалу шайбу надевают на болт, позже кольцо 1-го проводка, опять шайбу, 2-ое кольцо и третью железную прокладку.
  3. Приобретенная конструкция закручивается гайкой до упора.

Таким макаром можно сразу соединить несколько жил.

Спаивание концов

До того как начинать соединять провода между собой, следует их посчитать, разглядеть изоляцию. Многожильные элементы имеют различные цветовые цвета, потому следует знать, как подсоединить провода по цветам. Только после чего проводить установка. Для соединения таких жил применяют паяльничек.

  1. Изолирующий материал снимают с каждого конца около 5 см;
  2. Наждачной бумагой снимается слой до металла;
  3. Паяльничек следует разогреть и макнуть его кончик в канифоль;
  4. Провести паяльничком по всей зачищенной поверхности;
  5. Скрутить концы между собой;
  6. Сейчас паяльничек опускается в припой, расплавленную массу нужно расположить между виточками скрутки;
  7. Когда олово остынет, соединенные части протирают спиртом и изолируют липкой лентой.

Таковой метод проводки нельзя делать при монтаже электрической проводки в доме либо квартире. Его лучше применять в не достаточно четких цепях.

Советы

  • Электромонтажные работы должен делать спец, у которого есть разрешение на проведение работ.
  • Соединение кабеля проводят разными методами, но только разрешенными.
  • Непременно нужно учесть место монтажа, сечение проводников и их материал.
  • Работать с покоробленным кабелем нельзя, дабы избежать противных последствий.

При проведение высококачественных и надежных электрических работ в доме нужно обращаться к спецам за помощью. Без помощи других провести проводку в помещении человек может, если уверен в собственных познаниях и силах. Все нужное оборудование можно приобрести в любом спец магазине.

Методы соединения проводов — методы и идеи как соединить между собой различные типы проводов. Видео аннотации и 135 фото

Электрика достаточно ответственное занятие и не терпит небрежного дела. Пытайтесь выбирать высококачественные материалы и подходите к этому очень трепетно. Как лучше соединять провода, конкретно об этом и речь пойдет. Нужно избрать подходящий метод соединения проводов, а это занятие далековато не из обычных.

Короткое содержимое статьи:

Как соединять провода

Сейчас же нужно выяснить, как конкретно соединять проводку, также имеющиеся виды соединений. По сути методов соединить провода хватает, но всех их можно поделить на две группы, в первом случае нужно наличие специального оборудования и опыта работы с ним, во 2-м напротив, а выполнить такую операцию сумеет даже неопытный.

Что касается методов, которые требуют оборудования, первым способом является пайка. Таковой вид очень надежный, но для этого нужен паяльничек и маленькой опыт в воззвании с ним. 2-ой метод – это работа со сварочным аппаратом, при всем этом скрепленные проводящие элементы скрепляются воедино.

Обжим — для такового метода скрепления нужны особые клещи и гильзы. Скрепка очень высокопрочна, но для соединения с дополнительными электрическими проводами, нужно будет обрезать провода.

Такие способы скрепления проводки в главном применяются спецами, но если у вас имеются кое-какие способности работы с схожими инструментами, то можно выполнить все без помощи других.

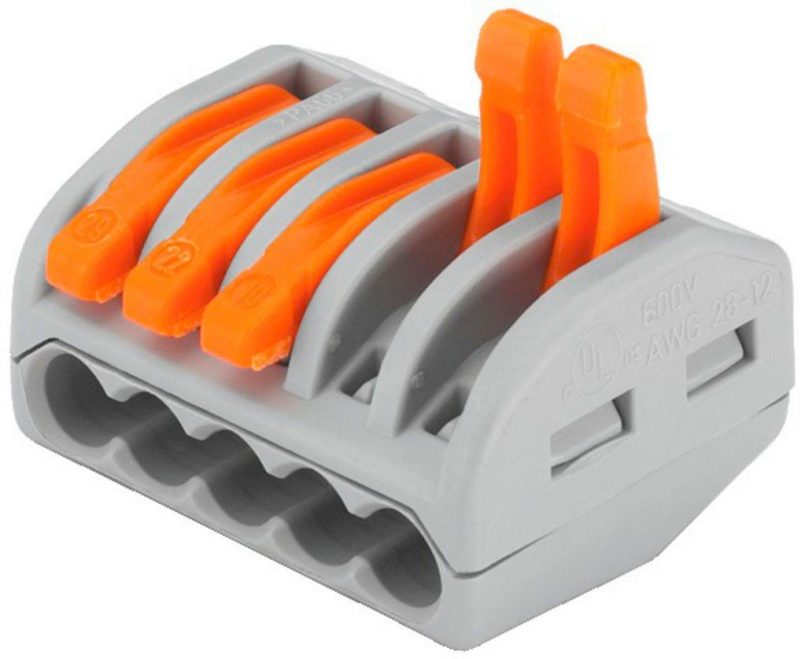

Пружинный зажим

Но способы соединения проводов, которые не требуют определенных инструментов и способностей в воззвании с ними становятся все популярнее. Из плюсов можно выделить быстроту выполнения, но есть и минус – большая цена.

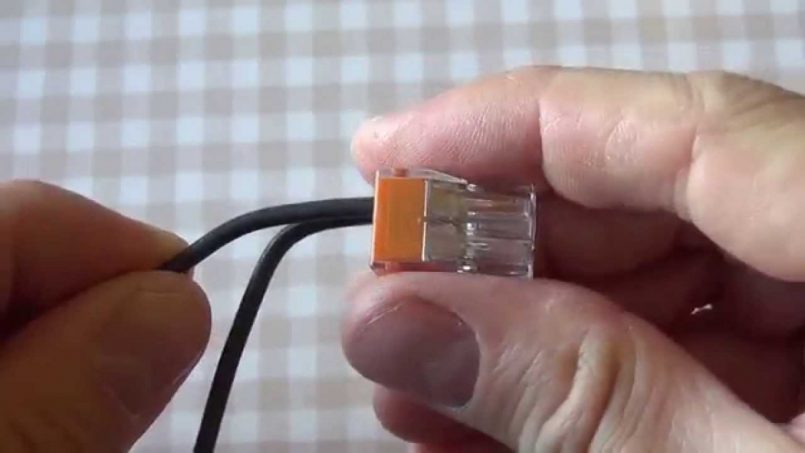

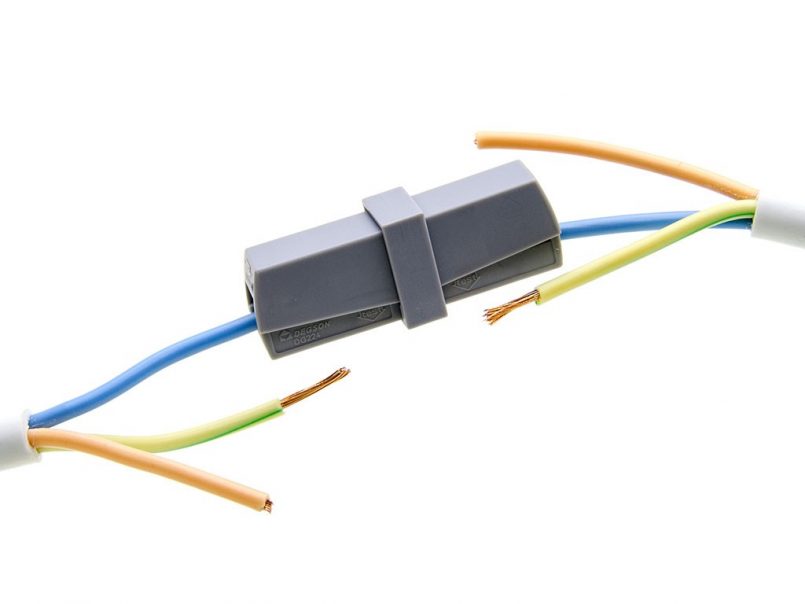

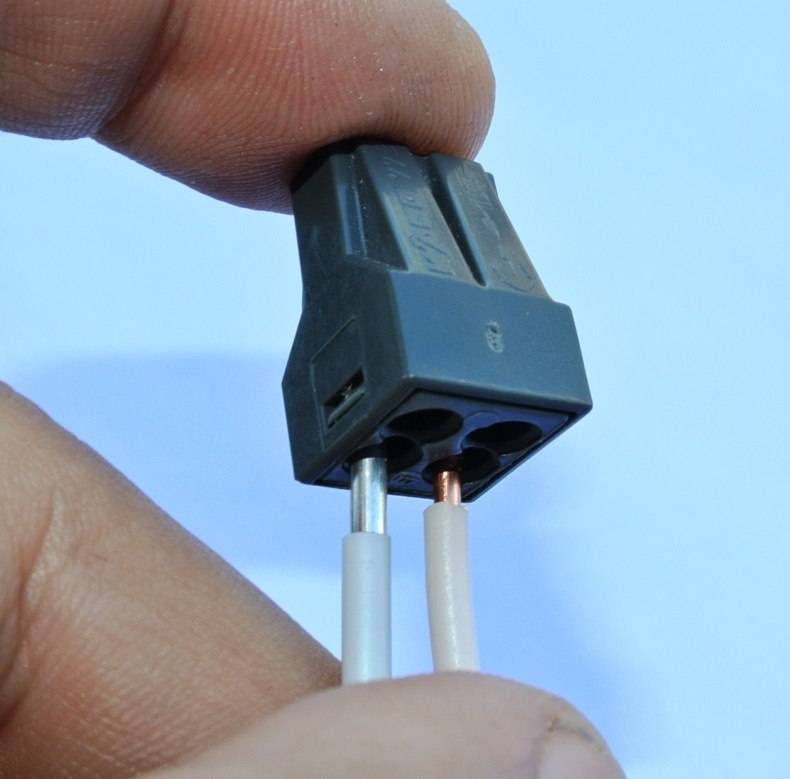

Одним из таких способов являются пружинные зажимы. Они достаточно легко устанавливаются, но при всем этом благопристойно стоят, также, на рынке находится огромное количество подделок таких зажимов.

Клеммные колодки

Клеммные колодки также достаточно легко установить, при всем этом нужно иметь под рукою обыденную отвертку. Есть и минус, который состоит в том, что само соединение, со временем, может стать слабее, и соединение оборвется.

Соединительные изолирующие зажимы либо, как их по другому именуют колпачки СИЗ отличаются многоразовой и резвой установкой, также неплохим контактом. При всем этом существует огромное количество моделей состоящие из некачественных материалов.

Болтовое соединение

Соединение с помощью болтов. Таковой метод достаточно прост, при всем этом практически не застрагивающий денежный нюанс. Данный способ соединения применяют в случаях, когда проводка в доме древняя, и приходится соединять медную и дюралевую проводку. Но соединяющая конструкция имеет огромные габариты и ее неловко укладывать.

Все эти способы обеспечат правильное соединение проводов для укладки проводки в доме без применения специального оборудования. Сейчас разглядим методы, требующие способностей и специального инструмента.

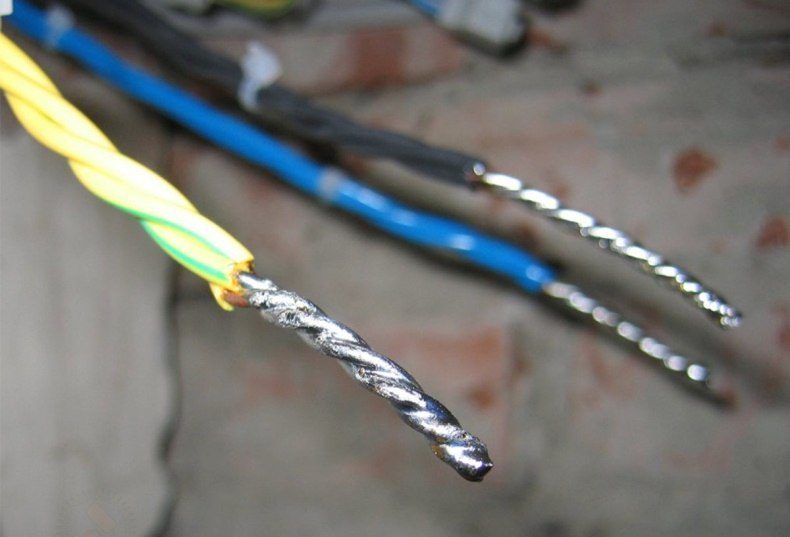

Пайка

Первой стоит пайка, она не так сложна, но для этого нужны паяльничек, олово и канифоль. Для начала зачистим провода, а потом залудим каждую часть проводов в местах грядущего скрепления. Для этого нужно, с помощью канифоли разогреть зачищенный провод, делается это до того времени, проводник не будет покрыт канифолью.

Собираем провода, которые желаем спаять и скрутим совместно, и хорошо пропаяем, используя олово в качестве припоя. Осталось только дождаться остывания проводов. Таким способом можно соединять провода различного сечения и не волноваться о крепости соединения.

Сварочное соединение

Сварка кое-чем припоминает пайку, но тут проводниковые части проводки доводят до плавления металла в однородную массу, тем скрепляя их. Минус у такового способа тоже есть, он состоит в том, что для перезаделки нужно отрезать место скрепления.

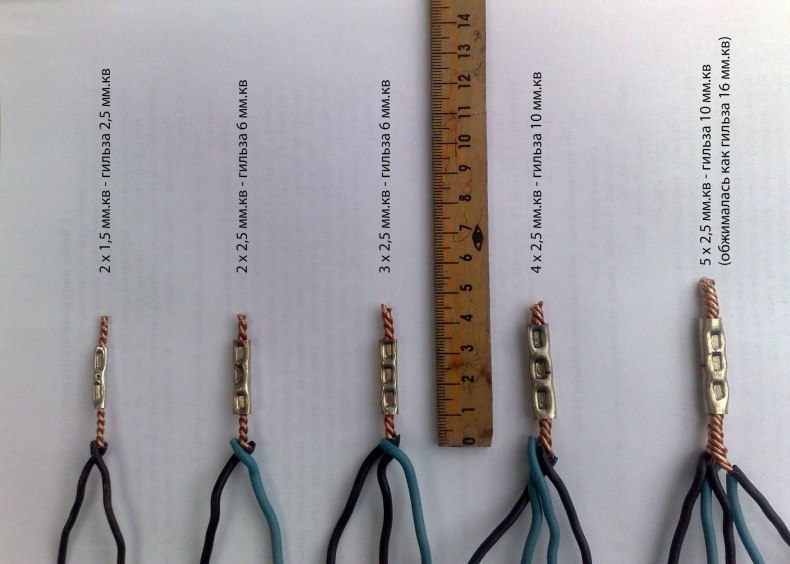

Опрессовка

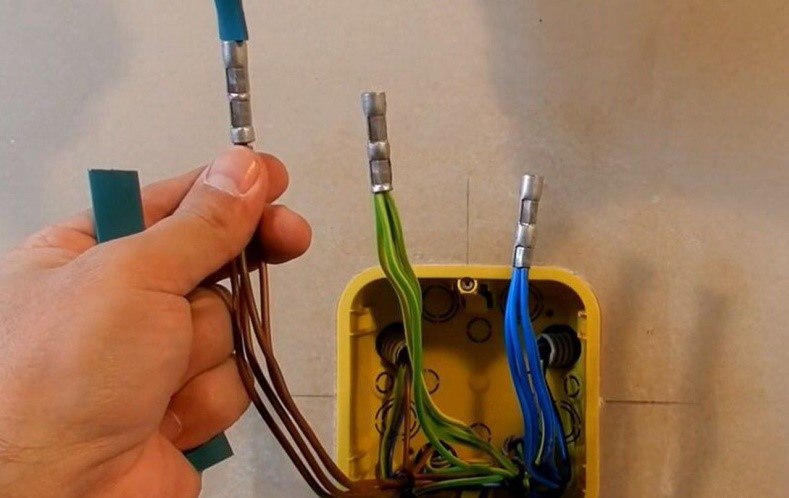

Опрессовка – один из методов скрепления проводов, таковой способ просит особых инструментов. Тут, с помощью специальной гильзы определенного поперечника и материала скрепляют провода зажимая гильзу с помощью особых клещей. Вот особая аннотация, как конкретно соединять провода с помощью опрессовки своими руками.

Сперва нужно зачистить провода от изоляционного покрытия, выберете участок, который будет превосходить длину гильзы.

Дальше нужно зачистить провода до чистоты металла, для этого нужно пройтись по проводникам наждачкой. Сейчас нужно скрутить провода и воткнуть получившуюся скрутку в специальную гильзу. В конце концов берем особые клещи для обжима и зажимаем гильзу со скруткой проводов.

Видео: Как соединить провода. Опрессовка и обжим проводов с помощью гильз и наконечников.
