Устройство для измерения напряжения в сети

В процессе использования бытовых электроприборов появляются ситуации, когда нужна измерение напряжения. Для проверки работоспособности розеток не всегда довольно однополюсного указателя: наличие фазы он проверит, а вот для диагностики обрыва нулевого провода этот способ не поможет. То же самое относится и к неисправностям осветительных устройств. Для определения целостности удлинителей и шнуров питания бытовых устройств способ измерения напряжения является более приятным.

С помощью вольтметра выявляются такие неисправности, как плохое контактное соединение, снижающее величину напряжения на нагрузке. Указатель покажет наличие на ней фазы, но из-за недостаточной величины напряжения электроприёмник может работать с пониженной мощностью (обогреватель) либо не работать совершенно (телек, компьютер, стиральная машина).

Только измерением можно найти наличие завышенного либо пониженного напряжения в электрической сети. Завышенное напряжение – частая причина поломок домашней техники. Электроприборы начинают потреблять больший ток и работать в режиме, не предусмотренном производителем. Следствие этого – сокращение ресурса работы. Лампы накаливания при завышенном напряжении не только лишь резвее перегорают, но и взрываются при включении.

Заниженное значение напряжения в сети более небезопасно для бытовых электроприборов. Электроинструмент перегревается, а компрессор холодильника выходит из строя.

Предпосылки и способы измерений колебаний напряжения

Согласно ГОСТ 13109 величина напряжения в сети не должны выходить из спектра 198 – 242 В (220В ± 10%). Если у вас нередко выходят из строя лампы, временами меняется их световой поток либо при таинственных обстоятельствах выходит из строя домашняя техника, необходимо проверить величину напряжения в проводке. Во избежание ненадобных поломок электроприборов, до окончания проверки лучше отключить от сети все избыточное.

Измерения выполняются или неизменным наблюдением за присоединенным к сети вольтметром либо мультиметром, или повторяющимся (раз в полчаса) измерением в фиксацией показаний. Величина напряжения в сети не постоянна и меняется зависимо от степени загруженности. Самое высочайшее значение будет ночкой, когда все дремлют и не пользуются электроприборами.

При колебаниях и провалах напряжения, возникающих на куцее время, для контроля полезно применять лампы накаливания. Если лампочка вдруг потускнеет либо ярче зажгется – в тот же момент делается измерение напряжения в сети. Предпосылкой таких колебаний является подключение к сети массивных потребителей, снижающих напряжение в фазе, к которой они подключены. В оставшихся фазах напряжение может напротив – вырасти.

Посадки напряжения, вызванные работой сварочного аппарата, просто выявляются с помощью лампы накаливания. Она будет снижать яркость свечения при сварке и пылать совершенно меркло в моменты «залипания» электрода. Тот, кто хоть время от времени воспользовался сварочным аппаратом, по ритму изменений яркости лампы безошибочно обусловит, что провалы напряжения вызваны конкретно им.

Самая суровая причина конфигурации величины напряжения – обрыв нуля в трехфазной питающей сети. Все потребители дома либо поселка умеренно распределяются по трем фазам. При наличии нуля напряжение у всех приблизительно однообразное и некординально находится в зависимости от нагрузки по фазам. Но при его обрыве напряжение перераспределяется таким макаром, что на фазе с малой нагрузкой напряжение становится большим. При нагрузке, близкой к нулю, напряжение приближается к 380 В.

При подозрении на обрыв нуля (резкие конфигурации яркости свечения ламп, как в огромную, так и в наименьшую сторону, изменение тона работы компрессора холодильника, частоты вращения электроинструмента), немедля обесточьте всю квартиру и определите напряжение на вводе.

Линейные и фазные напряжения

При выполнении измерений в электрощитах полезно знать, чем отличается линейное напряжение от фазного. На вход трехфазных щитков приходят кабели с четырьмя-пятью жилами. Три жилы – это «фазы», 4-ая жила четырехжильного кабеля – совмещенный нулевой проводник. Предназначение 2-ух оставшихся жил пятижильного кабеля – рабочий ноль и защитный ноль.

Напряжение между хоть какими 2-мя фазами именуется линейным и равно 380 В. Напряжение между фазой и нулевым рабочим (совмещенным) проводником именуется фазным и равно 220 В. Напряжение между фазой и нулевым защитным проводником в обычном режиме работы сети равно фазному, между защитным и рабочим проводниками – нулю.

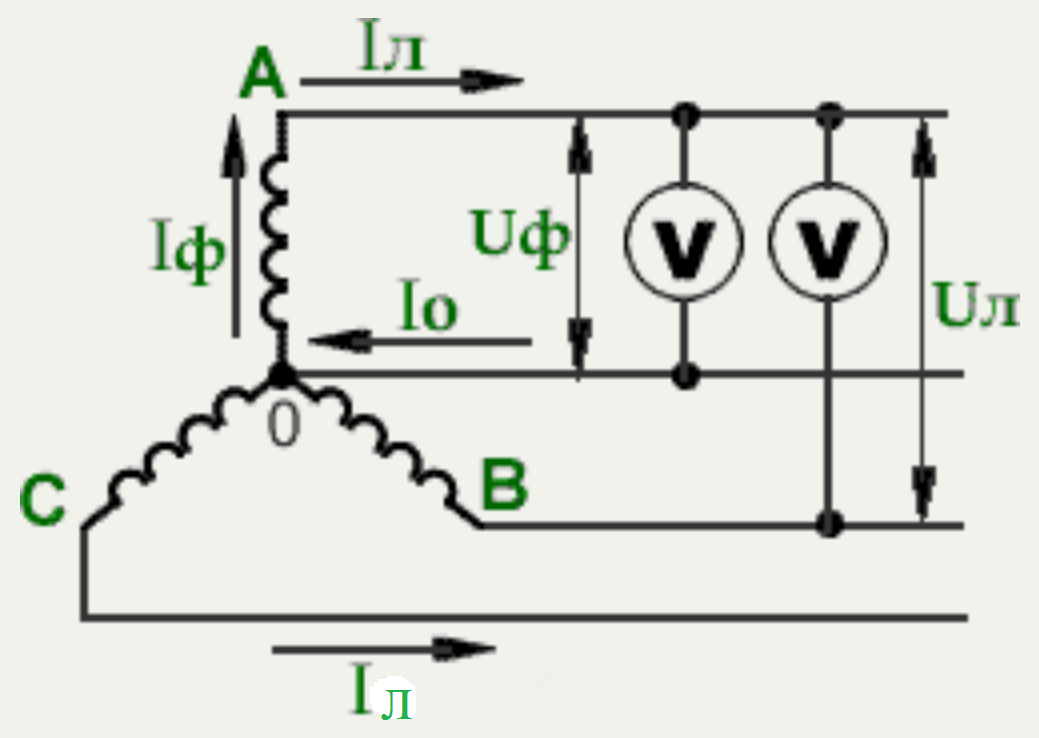

Фазные и линейные напряжения и токи

Фазные и линейные напряжения и токи

Однофазовые щитки получают питание от двух- либо трехжильных кабелей, все автоматические выключатели них – однополюсные. Напряжение в них измеряется между фазой и нулем и оно – только фазное, равное 220 В.

Как измерить напряжение?

Для измерений применяются приборы:

— вольтметр – спец устройство, предназначенный только для измерения напряжения;

Измерение напряжения: вольтметр

— мультиметр – комбинированный цифровой устройство, созданный для измерения ряда электрических величин (как воспользоваться мультиметром?);

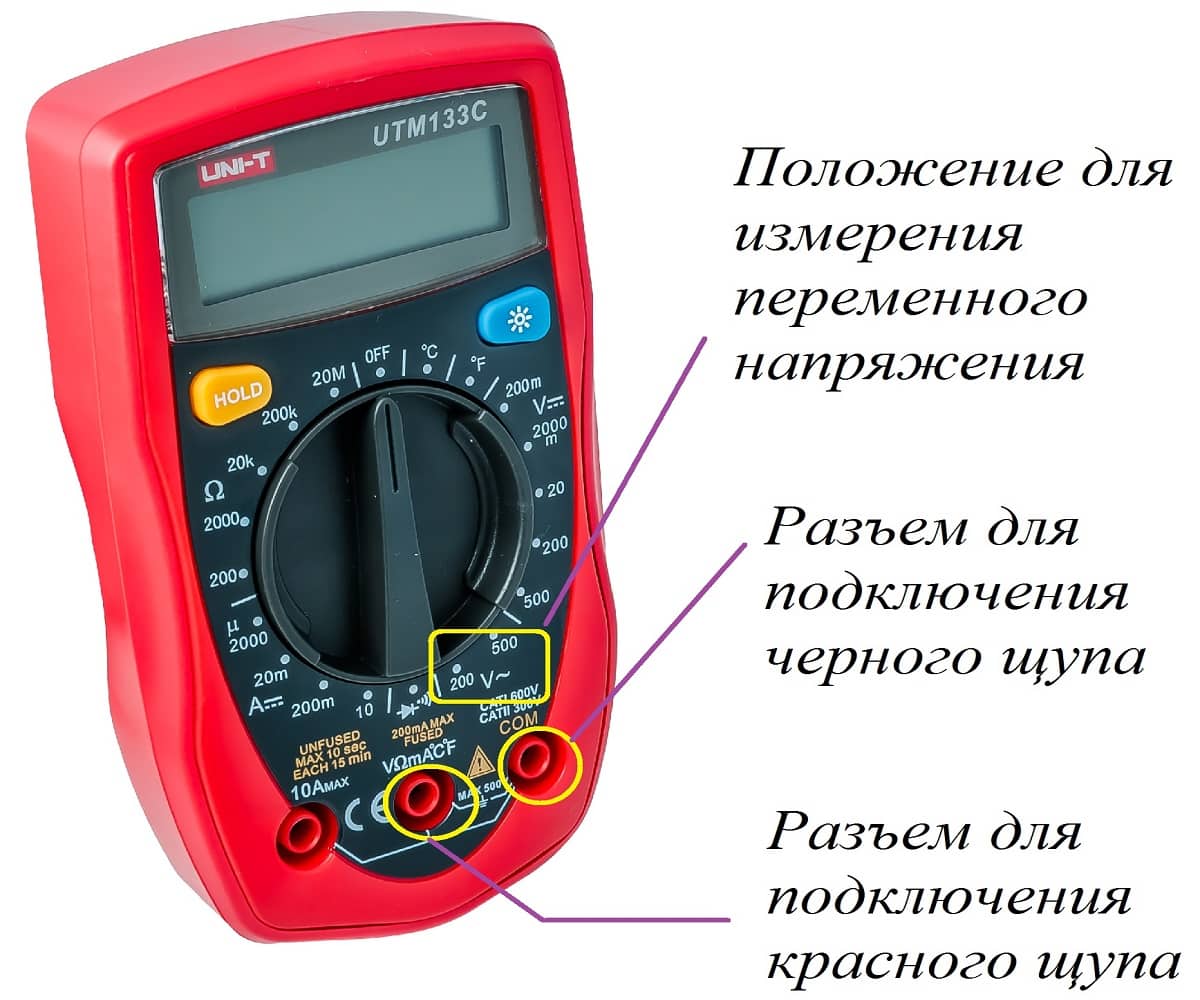

Мультиметр для измерения напряжения в сети

— тестер – комбинированный аналоговый устройство, выполняющий функции мультиметра., но в отличие от него имеющий шкалу со стрелкой.

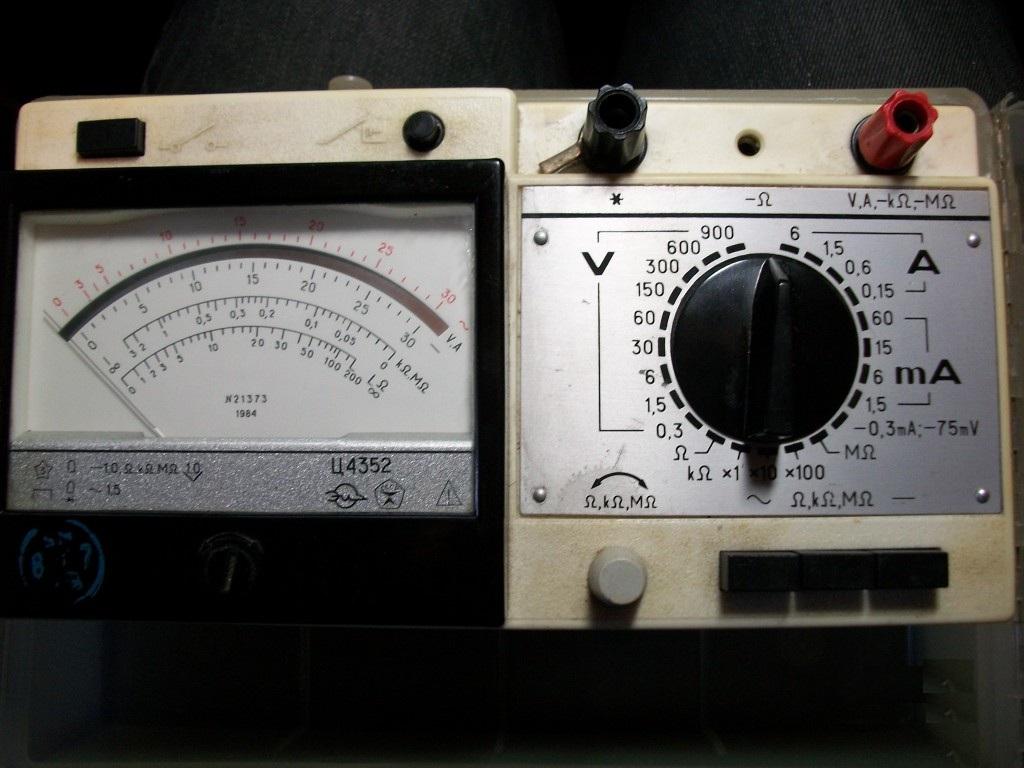

Тестер для измерения напряжения тока

Тестер для измерения напряжения тока

Перед внедрением необходимо направить внимание на состояние изоляции соединительных проводов устройства и изучить аннотацию по его эксплуатации. При использовании мультиметров и тестеров – верно избрать род тока и предел измерения.

Род тока Обозначение на мультиметре Обозначение на тестере
Переменный АС ~
неизменный DC =

Предел измерения всегда сначало выставляется больше ожидаемого. При измерении напряжений в трехфазном щитке он не должен быть ниже 500 В.

При измерениях напряжений источников неизменного тока необходимо соблюдать полярность подключения устройства. Для тестера это очень принципиально, так как при ошибке в подключении его стрелка отклонится в оборотную сторону. Мультиметр при оборотной полярности покажет на индикаторе перед измеренным значением символ «–». И не забудьте переключить устройство в режим измерения неизменного напряжения.

8 наилучших ваттметров

Ваттметр, – энергомер, малогабаритный счётчик мощности (Ватты). Определяет количество электроэнергии (Киловатт/час), потребляемой бытовым либо другим устройством. Более большой аналог – стационарный счётчик, устанавливаемый на входе электрической сети в помещение. Несет ответственность за суммарную мощность всех потребителей энергии. Бытовой устройство применяется личным порядком для отдельного потребителя, в мастерских по ремонту бытовой электротехники, электронных устройств. Современное развитие ваттметров – «умные» розетки с дистанционным управлением по вебу через телефон.

Читайте по теме:  24 вольта в 12 вольт

Ваттметр

Наилучшие бытовые ваттметры

Представляет собой малогабаритное устройство, параллельно подключаемое в сеть. В большинстве случаев, совмещает в одном корпусе измерительный блок и розетку. Обустроены функцией определения потреблённой мощности (наименьшую и наивысшую) в единицу времени.

Отражают величину напряжения сети, время работы потребителя электроэнергии, расчёт цены электричества за рабочий промежуток времени.

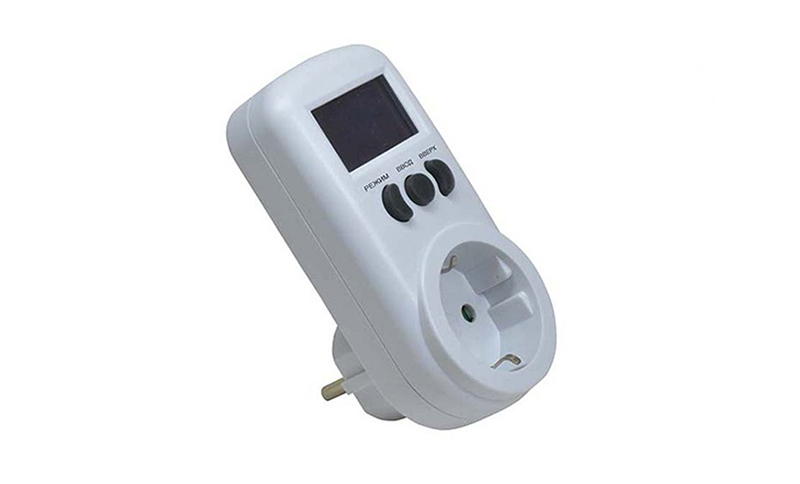

ROBITON PM-1 – дешевый

ROBITON PM-1 – недорогой

Устройство для контроля за расходом электроэнергии из бытовой сети одним потребителем. Совмещает в одном корпусе вилку, розетку, электронный блок и экран монитора для считывания приобретенных результатов.

Позволяет вычислить мощность единичной, подключённой через устройство, нагрузки. Обусловит количество потребляемой электроэнергии за определённый промежуток времени и высчитает цена израсходованной энергии.

Плюсы:

  • Малогабаритный, обычный, стоит дешево.
  • Можно работать со всей домашней техникой.
  • Определяет количество электроэнергии, потребляемой нагревателем.

Минусы:

  • Необмыслен механизм обнуления.
  • Работает исключительно в тепле.

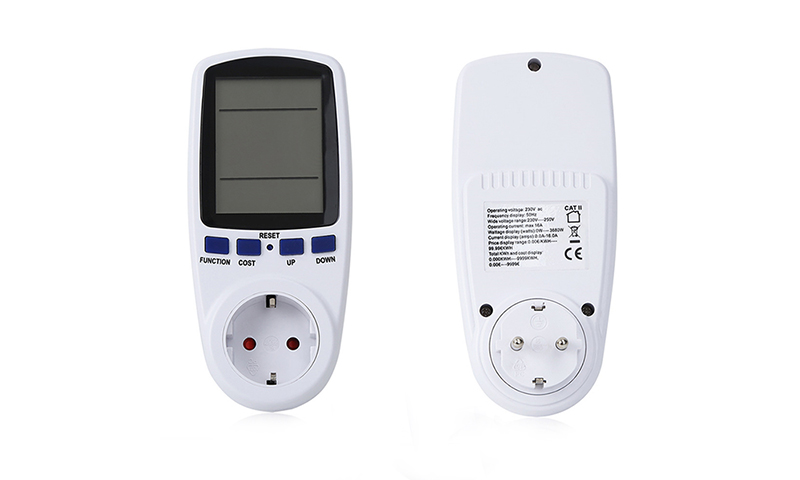

HiDANCE 3680W AC Power Meter – цифровой устройство

HiDANCE 3680W AC Power Meter – цифровой прибор

Малогабаритный бытовой электронный устройство с расширенными функциями. Позволяет найти величину напряжения переменного тока и силу тока. Рассчитывает потребляемую мощность и коэффициент мощности.

Встроена функция вычисления цены потреблённой электроэнергии. Устройство комфортен при тестировании бытовых устройств, электронных устройств и электронагревателей всех типов для расчёта экономической эффективности.

Плюсы:

  • Красивый, аккуратненько собранный цифровой приборчик.
  • Точность измерений, приятное отображение результатов.
  • Несколько режимов.

Минусы:

  • Приходится вновь вводить стоимость после обнуления приобретенных результатов.
  • Штырьки у вилки не припаяны, а приварены.

Espada TSL 1500WB – оптимален для дома

Espada TSL 1500WB – оптимален для дома

Обычный в освоении и применении электронный ваттметр для тестирования бытовых устройств по уровню потребляемой электроэнергии. Очень комфортен для проверки энергопотребления при выборе обогревателя. Устройство в куцее время покажет уровень реальной мощности, издержки и цена электроэнергии.

Поможет высчитать термическую эффективность и издержки в течение термического сезона. Предусмотрена возможность введение данных при двухтарифном счётчике. Просигнализирует о нештатном режиме либо превышении силы тока, мощности.

Плюсы:

  • Отменная точность, скорость замера.
  • Подсветка монитора, большие числа.
  • Расчёт цены электроэнергии.

Минусы:

  • Подсветка не постоянна.
  • Затруднённая смена источника питания.

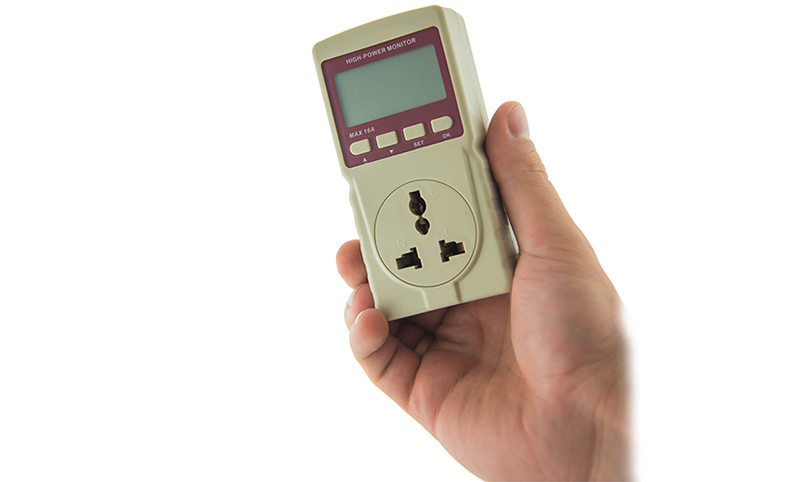

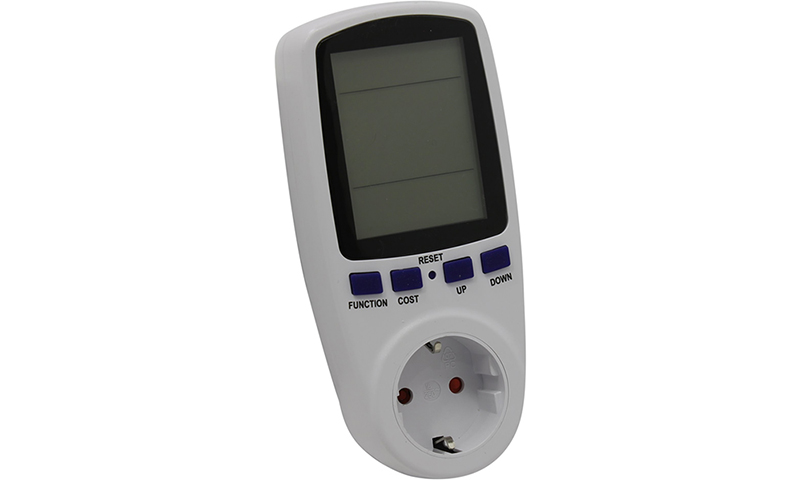

МЕГЕОН 71016 – с жидкокристаллическим экраном

МЕГЕОН 71016 – с жидкокристаллическим дисплеем

Портативный цифровой устройство для регистрации затраченной электроэнергии одним потребителем. Инструмент оснащён жидкокристаллическим экраном со светодиодной подсветкой для работы в тёмное время суток либо критериях нехороший освещённости.

Расчёт характеристик осуществляется в непрерывном режиме, на всём протяжении работы потребителя электроэнергии. Дополнительная функция – определение объёма выбросов углекислого газа, что принципиально для замкнутых помещений.

Плюсы:

  • Размеры, функционал, цена.
  • Смотрит за выбросом углекислого газа.
  • Подсветка ЖК-дисплея.

Минусы:

  • Стоимость, заказ в Китае дешевле.
  • Для мастерской быстрее нужен, домой – побаловаться.

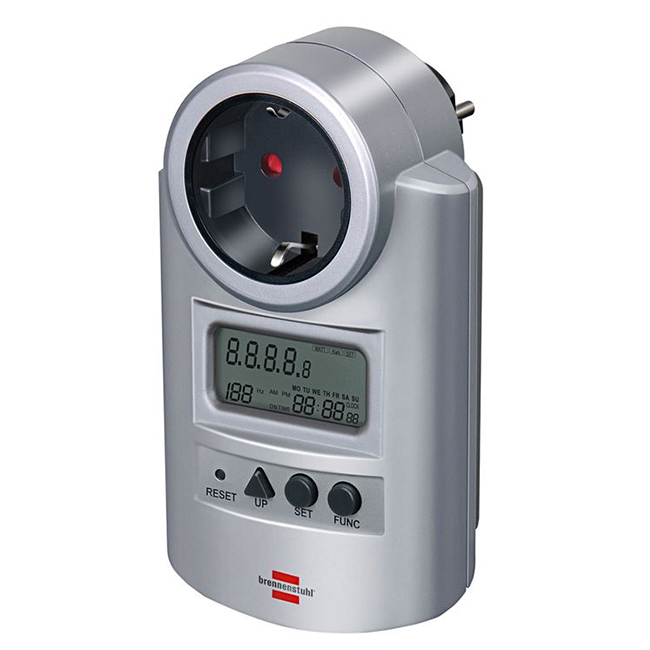

Brennenstuhl PM 231 – высочайшее качество

Brennenstuhl PM 231 – высокое качество

Бытовой устройство со стильным дизайном корпуса (Primera-Line). Снабжён двухтарифным счётчиком, – функция «день-ночь». Определяет напряжение сети, силу тока, частоту.

Вычисляет потребляемую мощность. Рассчитывает количество потреблённой электроэнергии. Фиксирует время в часах и минутках. Обладает завышенной безопасностью, – предусмотрена защита от малышей.

Плюсы:

  • Хорошее качество производства, точность.
  • Элегантный дизайн, безотказен в работе.
  • Указывает реальную мощность, а не декларируемую.

Минусы:

  • Маловат шрифт на дисплее.

Наилучшие умственные ваттметры

Современное развитие бытовых ваттметров – наличие внутреннего электронного блока для связи с обладателем средством веба. Управление осуществляется дистанционно, через телефон либо другой носитель.

Расширен функционал за счёт роста программ, – отключение при нештатных режимах либо аварийной ситуации, передача сигнала на телефон либо электронную почту. Не считая бытовых задач, цифровой ваттметр полезен для лабораторий, занимающихся разработкой домашней техники, – предвидено построение графиков и диаграмм с учётом реального времени.

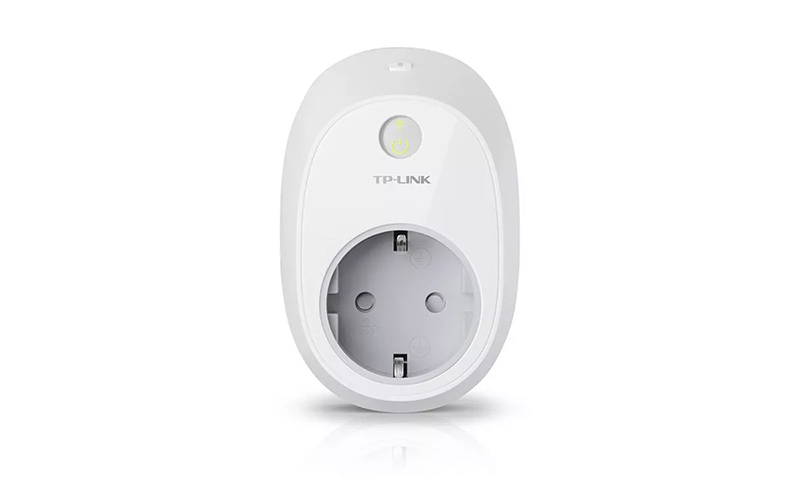

TP-Link HS110 – замеры на расстоянии

TP-Link HS110 – замеры на расстоянии

Управление и произведение измерений на расстоянии при помощи веба через телефон либо другое электронное устройство. Предусмотрена возможность автоматического подключения либо отключения потребителей электроэнергии.

Дистанционный мониторинг энергопотребления дозволит избрать лучший режим работы бытовых устройств либо систем отопления, поможет выставить нужный уровень мощности.

Плюсы:

  • Возможность дистанционного управления и контроля.
  • Маленькая, работает со всеми бытовыми устройствами.
  • Стоимость, для такового уровня.

Минусы:

  • Чувствителен к качеству веба и наличию связи.

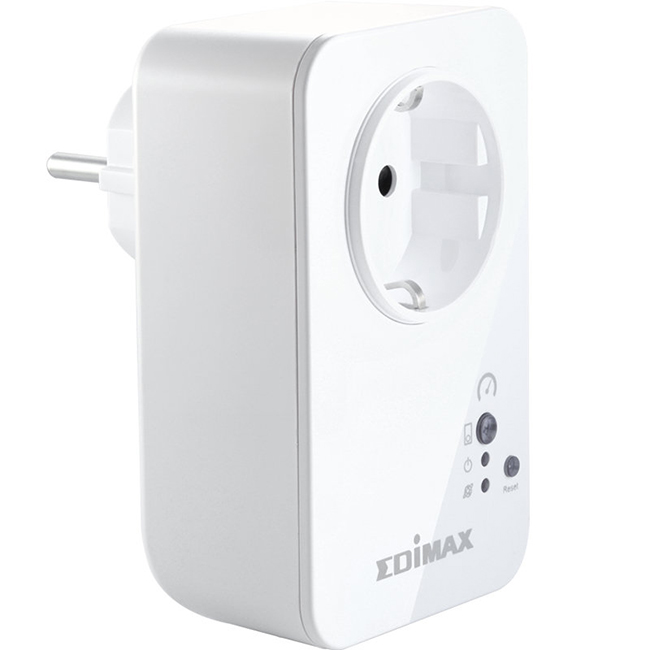

Edimax SP 2101W – умственный устройство

Edimax SP 2101W – интеллектуальный прибор

Умственный ваттметр-выключатель с функцией измерения мощности. Подключаем к хоть какой традиционной розетке.

Производит связь электроники и человека, –управляет уровнем употребления электроэнергии, подключает либо отключает бытовые потребители вручную, по команде либо по заложенному расписанию.

Смотрит за работой бытового устройства, автоматом отключая питание при нештатных ситуациях. Дополнительная функция – передача тревожного сигнала в автоматическом режиме.

Плюсы:

  • Самая реальная «умная» розетка с контролем мощности.
  • Помощь в выработке экономичного режима.
  • Сохранение результата в течение года.

Минусы:

  • Может быть, стоимость. Сэкономленной энергии не так много, не окупится.

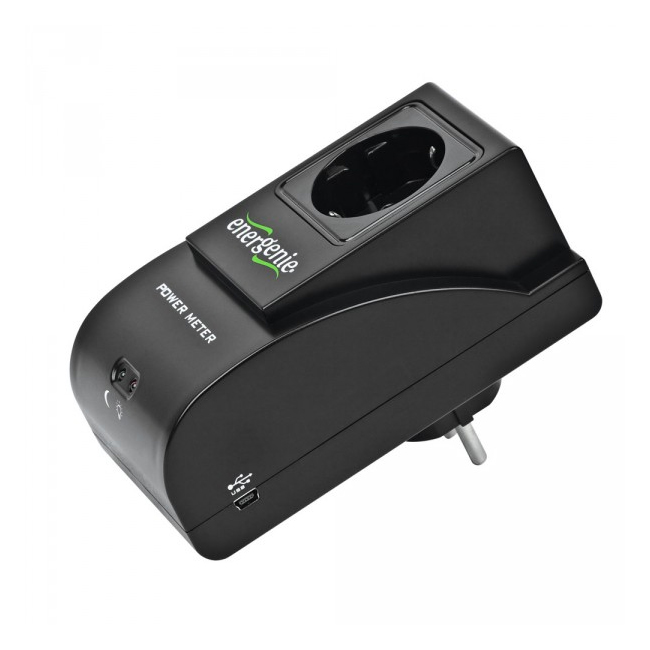

Energenie EGM-PWM – зелёная энергетика

Energenie EGM-PWM – зелёная энергетика

Ваттметр из серии устройств «зелёная» экономичная энергетика. Снимает характеристики электрической сети, вычисляет уровень мощности, выстраивает графики и диаграммы.

Программное приложение рассчитывает потребление электроэнергии в требуемый промежуток времени. Отсутствует неизменная привязка к компьютеру, связь может осуществляться по наружной команде либо заложенному расписанию.
