На деньках поучаствовал в установке наклонной вытяжки Weissgauff. Оказалась очень привлекательная наклонная вытяжка с обычным монтажом и некоторыми аспектами монтажа. О вытяжке Weissgauff, особенностях её приёмки, монтажа и аспектах эксплуатации делюсь в этой статье.

Вступление

Вытяжка Weissgauff о которой речь пойдет в этой статье, относится к типу наклонных кухонных вытяжек. Вытяжка может работать в режимах рециркуляции и режиме отвода воздуха.

Режим рециркуляции это фильтрация воздуха с его выпуском в помещение кухни. Данный режим обеспечивается фильтром, входящим в набор вытяжки.

Режим отвода это вывод воздуха в вентиляционную систему кухни. Для отвода воздуха необходимо монтировать вентиляционный короб либо вентиляционную гофр трубу от корпуса вытяжки до вентиляции кухни. Как это делать в статье: Установка вытяжки с воздуховодом на кухне своими руками.

Для декорирования видимого участка вентиляции в набор данной вытяжки идет телескопический коробок длинноватой от 400 до 780 мм. Размер вентиляционного выпуска 150 на 150 мм.

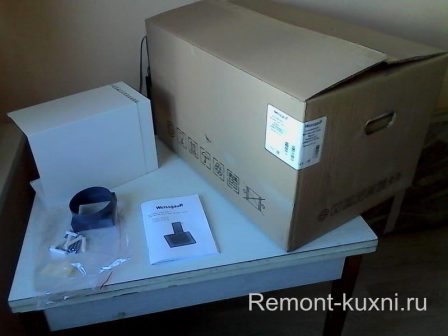

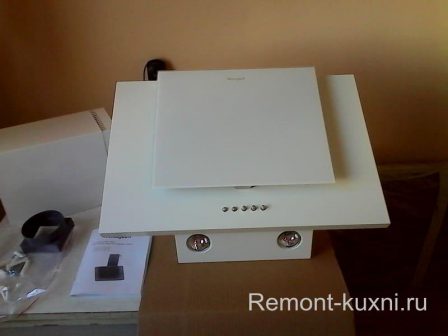

Фото комплекта вытяжки

Особенности приёмки вытяжки Weissgauff

Направьте внимание, что наклонные вытяжки на фасаде имеют стеклянную дверцу. Она Не только лишь декоративная. За поднимающимся ввысь стеклом вы отыщите доступ к жировому фильтру. За фильтром, который просто снимается, доступ в корпус вытяжки.

Не считая этого за этим стеклом, также за дюралевым фильтром лежат пакет с аннотацией, крепежный набор и пластмассовый переходник на отвод вентиляции. Дабы поднять стекло, аккуратненько пальцами, с усилием, поднимите его.

Фото стеклянной крышки Фото защелки

Сходу замечу, что жировой фильтр изготовлен из алюминия. Он не изменяется, а умывается при загрязнении под струёй воды. 2-ой фильтр вытяжки угольный. Он находится снутри корпуса вытяжки и изменяется каждые 3-4 месяца.

Статья по теме: Чем отличаются посудомоечные машины

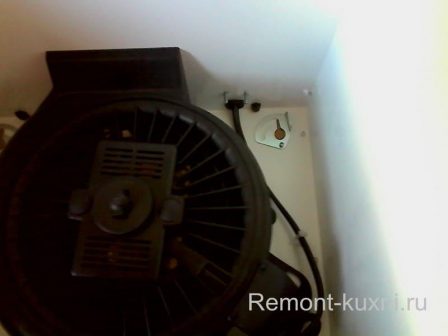

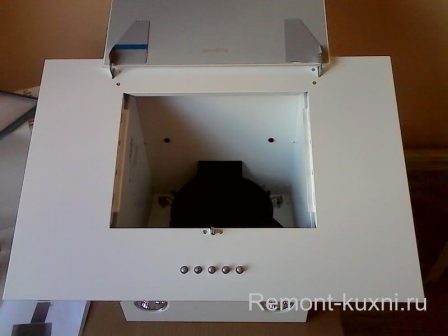

Фото вытяжки без жирового фильтра

Фото вытяжки без жирового фильтра

Принципиально! При покупке вытяжки непременно проверьте, дабы стекло вытяжки было целое. Это принципиально по понятным причинам. Также направьте внимание на два галогеновых осветительного прибора понизу короба вытяжки. Их целостность тоже имеет значение.

фото вытяжки

фото наклонной вытяжки

Два варианта установки

Так как вытяжка работает в 2-ух разных режимах, то и методов установки у наклонной вытяжки два.

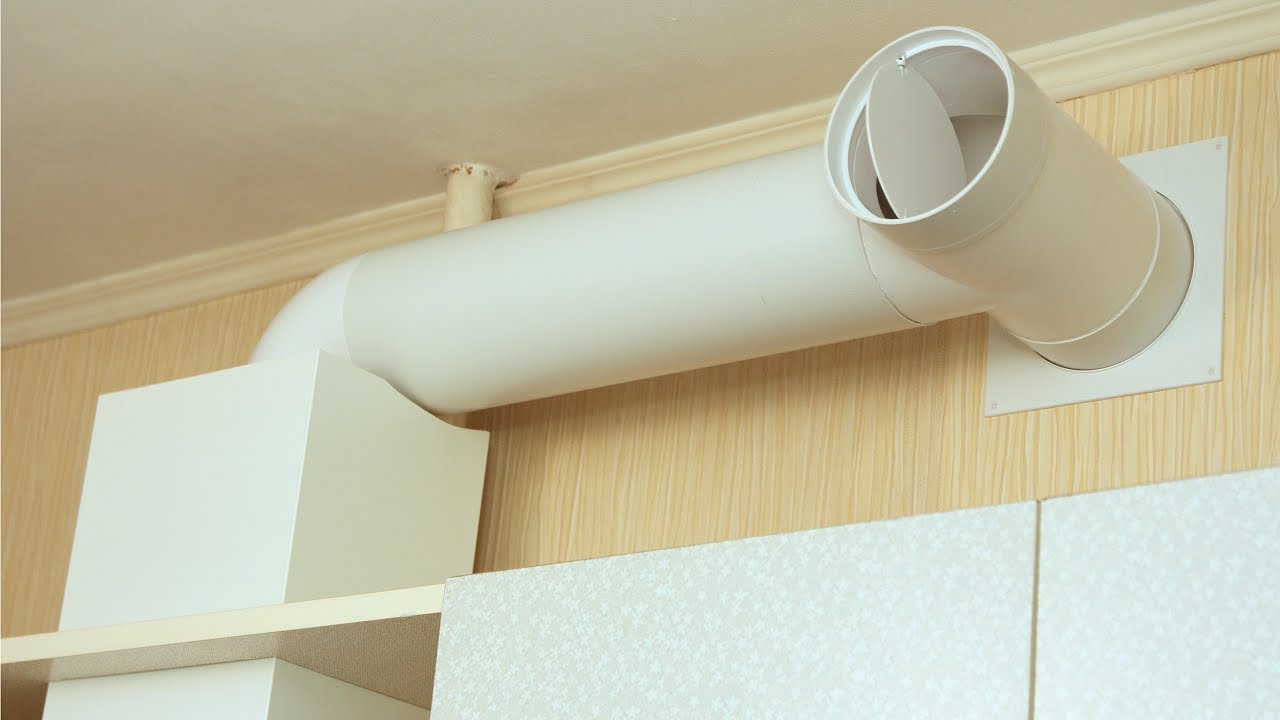

1-ый вариант установки – с отводом воздуха. Этот метод подразумевает, что необходимо выполнить вентиляционный короб от вытяжки до общедомовой кухонной вентиляции. Короб можно поменять вентиляционной гофрой.

2-ой вариант установки – режим рециркуляции. Тут вентиляционный короб не нужен.

Для обеих варианта установки в набор вытяжки включен декоративный телескопический короб в цвет вытяжки. Как его применять чуток ниже.

Инструмент для работ

Установка наклонной вытяжки своими руками востребует следующего инструмента:

  • Дрель либо перфоратор для сверления отверстий монтажа;
  • Рулетка измерительная для замеров и разметки;
  • Лобзик электрический (если над вытяжкой есть подвесной шкаф);
  • Набор отверток;
  • Молоток;
  • Строительный уровень.

Установка наклонной вытяжки Weissgauff без отвода

Вариант установки наклонной вытяжки без отвода верно именуется режим фильтрации с внутренней рециркуляцией либо закрытый режим.

Разметка

Установка наклонной вытяжки Weissgauff проводится на четыре самореза. В корпусе вытяжки есть отверстия для навешивания. Отверстия имеют не только лишь каплевидную форму, но и особый замок, фиксирующий головки самореза из корпуса вытяжки.

монтажное отверстие вытяжки

монтажное отверстие вытяжки с защелкой

Дабы повесить вытяжку верно необходимо выполнить шаблон разметки. Шаблон разметки есть в паспорте вытяжки.

Так как вытяжка устанавливается без отвода, то довольно четырёх отверстия для крепления самой вытяжки.

Если вверху вытяжки нет подвесного шкафа, то пригодятся два отверстия для крепления короба вытяжки. В комплекте к вытяжке идут: 6 распорных дюбеля d=6 мм и 6 хороших блестящих самореза длинноватой 40 мм.

Направьте внимание, дабы в местах сверления отверстий для крепежа, не проходила сокрытая проводка кухни. Если есть сомнения по проводке, отключите электрическую группу кухни, а дрель подключите от электрощита.

Статья по теме: Без кофемолки, как без рук

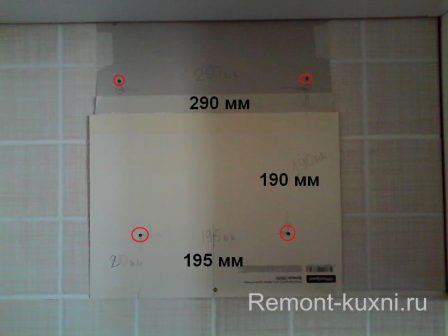

Вот шаблон разметки для вытяжки.

Фото шаблона разметки

Дальше всё нетрудно:

Обусловьте нижний уровень установки вытяжки (L). Он не может быть ниже 350 мм для электроплиты (панели) и 550 мм для казовой плиты (панели);

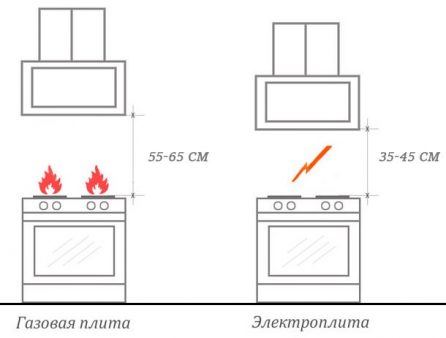

Схема подвеса

Обусловьте и нарисуйте на стенке центральную ось подвеса вытяжки;

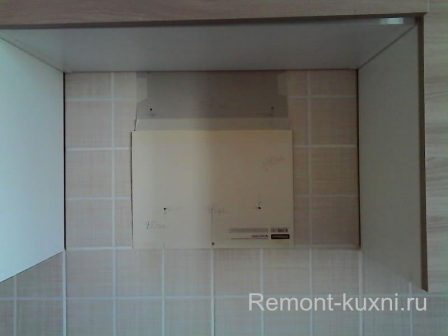

Перенесите шаблон разметки на стенку, беря во внимание низ и центральную ось. Уровнем проверьте горизонтальность разметки;

шаблон отверстий

Дальше сверлим отверстия в стенке. Если на стенке уложена плитка, то поначалу отверстия в плитке просверлите обычным сверлом либо сверлом для керамики в режиме «без ударного сверления». Бетонную и кирпичную стенку сверлим перфоратором. Поперечник сверла d= 6 мм;

«Продуйте» просверленные отверстия от пыли и воткните в них распорный дюбель. Для упрощения вворачивания смажьте саморез мылом;

Вворачиваете саморез не до конца. Оставьте 7 мм не ввернутым;

Проверьте, дабы в корпусе вытяжки ничего не осталось. Навесьте вытяжку на четыре ввернутых самореза;

Откройте стеклянную дверцу вытяжки. Снимите жировой фильтр. Доверните саморезы крепежа и защёлкните замки;

Испил в шкафу

Если над вытяжкой будет висеть кухонный шкаф, необходимо выполнить в нём отверстия под короб. Размер короба вы отыщите в паспорте. Для вытяжки Weissgauff, размер короба 218×160 мм.

Выпиливается отверстие электрическим лобзиком. Дабы начать испил необходимо выполнить разметку и просверлить 1-ое отверстие, дабы воткнуть пилку лобзика.

На вывод вытяжки ставим переходник (он в комплекте).

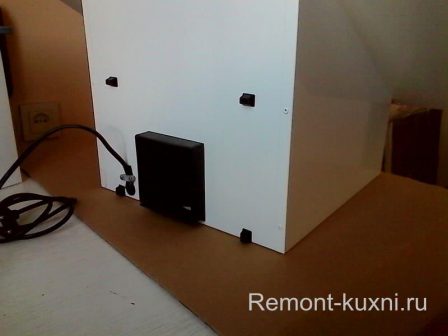

вывод вытяжки

переходник на вытяжку

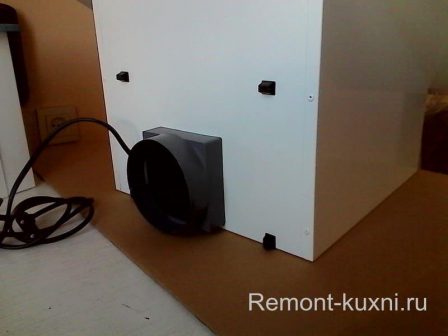

ставим переходник

Вешаем шкаф на место.

Устанавливаем на вытяжку вентиляционный отвод (его необходимо брать раздельно d=100 мм, L= 500 мм) и закрываем его декоративным коробом. Он защёлкивается на корпусе вытяжки.

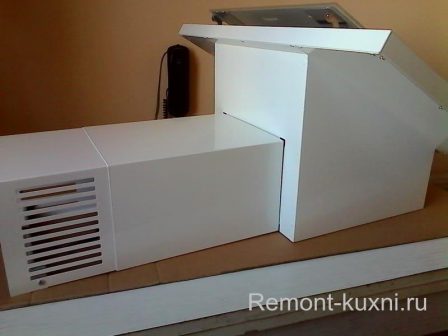

как ставить короб

как ставить декоративный короб

Регулируя длину декоративного короба, добиваемся, дабы решетка на коробе торчала из подвесного шкафа.

На коробе есть планка для крепления короба к стенке. Если желаете прикрепить короб к стенке, разметьте отверстия. Дальше поверните планку и просверлите отверстия в стенке. Воткните дюбеля и закрепите короб.

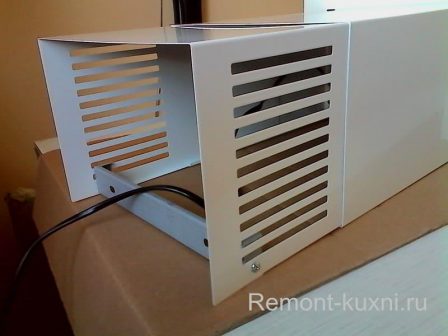

декоративный короб

телескопический короб, планка его крепления к стенке

Если короб проходит через подвесной шкаф, довольно закрепить его к шкафу.

Установка вытяжки Weissgauff с вентиляционным коробом

  • Сверлим отверстия в стенке;
  • Выпиливаем отверстия в подвесном шкафу (если он есть);
  • Вешаем вытяжку;
  • Монтируем вентиляционный короб либо гофр;

Статья по теме: Варочные панели на две конфорки: для чего нужна двухконфорочная варочная панель

Примечание: В комплекте вытяжки есть переходник от корпуса к вентиляционному коробу.

  • Закрываем вентиляцию коробом вытяжки. Короб вытяжки крепится к стенке 2-мя саморезами.

Электрическое подключение вытяжки

Для подключения вытяжки есть сетевой шнур с вилкой. Для электрического подключения вытяжки довольно включить её в заблаговременно приготовленную розетку для вытяжки. Мощность наклонный вытяжек 150-170 Вт с учётом освещения. Для электропитания довольно кабеля сечение 1,5 мм 2 . Заземление розетки в данной модели не нужна.

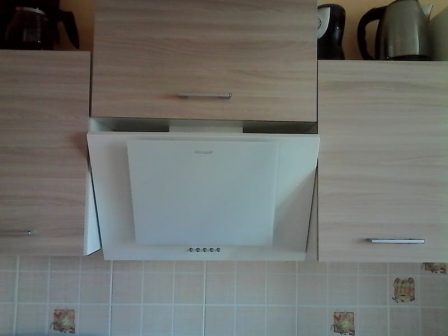

Установка завершена

Установка наклонной вытяжки завершено

Проверка вытяжки

Управление вытяжки осуществляется пятью клавишами;

  • Включение подсветки;
  • 1-2-3 Режима работы;
  • Включение\выключение (справа).

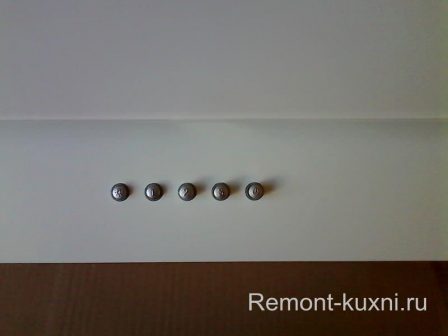

кнопки управления

Кнопку Вкл/Выкл поставьте в положение выключено (кнопка справа). Включите вилку вытяжки в розетку. Проверьте работу режимов (1-2-3). Включите освещение (кнопка слева).

Как поменять лампы подсветки

Дабы поменять лампы подсветки необходимо:

Отключить электропитание. Данные лампы греются. Дабы их снять, поверните лампу против часовой стрелки на пол-оборота. Лампа выпадет, держите её рукою. Дабы воткнуть лампу, наденьте перчатки (галогеновые лампы не обожают жировых пятен) и воткните лампу контактами в гнезда. Поверните лампу по часовой стрелке на пол-оборота.

Итоги

Как я произнес во вступлении, установка наклонной вытяжки Weissgauff очень обычная. Сама вытяжка без излишеств, роскошна и отлично смотрится на хоть какой кухне. В чём бесспорный плюс, это её 27 см, глубина.

Скачать аннотацию по установке

Если необходимо, заберите аннотации Установка наклонной вытяжки моделей Weissgauff: Gamma, Zetta, Sigma.

Законность подключения вытяжки к общедомовой вентиляции

Вопрос — ответ

Создатель Сергей На чтение 3 мин Просмотров 32.2к.

Сосед с первого этажа установил кухонную вытяжку с отводом в вентиляцию.
Вся его семья курит на кухне и весь дым поступает в нашу квартиру через вентиляцию. Подскажите пожалуйста, разрешают ли санитарные нормы такую установку вытяжки и как я могу на него повлиять?

Читайте по теме:  Частотный преобразователь 220 в выход

Здрасти Сергей. Отвечаем на ваш вопрос о законности установки вытяжного кухонного зонтика в квартире многоквартирного дома.

Сходу стоит отметить, что СНиП 41.01.2003 допускает частичное внедрение смешанных систем вентиляции с естественным и механическим побуждением. Другими словами, устанавливать кухонный вытяжной зонтик (вент. устройство с принудительным побуждением) в личный вытяжной канал в квартире многоквартирного дома можно. Другое дело «в каком случае нельзя» и «какой мощности можно» находится в зависимости от критерий эксплуатации, проекта вент. системы, серии дома, норм воздухообмена и огромного количества других причин.

При нормально функционирующей вентиляционной системе дома воздействие кухонного зонтика (установленного у соседей) на вентиляцию вашей квартиры будет мало. Все дело в том, что независимо от мощности вытяжного устройства ваших соседей, объем удаляемого воздуха не может быть больше пропускной возможности воздуховода, который, обычно, имеет поперечник 130-150 мм. Общая шахта (к которой присоединена ваша квартира через разгонный стояк) имеет больший поперечник 220 – 240 мм.

Препядствия могут проявиться вследствие ошибок при монтаже вент. системы дома и неверном подсоединении вытяжки (кухонного зонтика) к системе проветривания. Прояснить причину возникновения заморочек могут специалисты-вентиляционщики, вызванные управляющей организацией на основании вашего письменного заявления.

Предпосылки возникновения запахов из вентиляции

Основной предпосылкой возникновения сторонних запахов из системы вентиляции является эффект, опрокидывания тяги. Физика процесса такая: чем выше температура атмосферного воздуха и ниже в помещении – тем ужаснее естественная тяга. При определенных критериях заместо удаления воздушных масс, через вент. решетку начинает поступать воздух. Другими словами, при недостаточной тяге в вытяжной шахте и плохо организованном притоке воздуха в квартирах, воздушный поток, создаваемый кухонным зонтиком ваших соседей, может поступать в помещения выше по стояку.

Проверить наличие «обратной тяги» просто: необходимо поднести полоску бумаги к вентиляционной решетке.

Возникновение запахов из вытяжной вентиляции ваших соседей может стать следствием отсутствия заглушек. Для примера, разглядим вентиляционную систему 1-го стояка обычного высотного дома (серии II-18, И 209А и пр.) Она состоит из общей шахты и 2-ух разгонных каналов. Работает система так: грязный воздух из квартиры должен подняться по разгонному каналу на высоту 2,5 – 2,7 м (зависимо от проекта), «упереться» в заглушку (этажом выше) и выйти через особое «окно» в общую шахту. Неувязка в том, что в 90% случаев таких заглушек нет! Без заглушек, такая система, состоящая из общей шахты с 2-мя каналами (разбитыми заглушками на разгонные участки) преобразуется в три транзитных шахты.

Что делать?

В большинстве случаев, данная неувязка решается установкой заглушки, которая будет осекать поток воздуха с нижних этажей и направлять его через предусмотренное для этого штатное окошко в общую шахту.

Без помощи других биться с поступлением воздуха из вентиляции в вашу квартиру можно установкой специальной решетки, снаряженной клапаном, который будет открыт, не мешая нормальному воздухообмену в вашей квартире. При продавливании воздуха из шахты в помещение, клапан будет автоматом запираться.

В любом случае: для определения вероятной предпосылки препядствия и метода ее устранения (в том числе и как основание воздействия на соседей) нужно обратиться в управляющую компанию с письменным заявлением.

Принципиально! За самовольное внесение изменений в конфигурацию системы внутренний вентиляции на нарушителя накладывается разные формы административной ответственности.

Добавить комментарий Отменить ответ

Здрасти Сергей. Отвечаем на ваш вопрос о законности установки вытяжного кухонного зонтика в квартире многоквартирного дома.

Сходу стоит отметить, что СНиП 41.01.2003 допускает частичное внедрение смешанных систем вентиляции с естественным и механическим побуждением. Другими словами, устанавливать кухонный вытяжной зонтик (вент. устройство с принудительным побуждением) в личный вытяжной канал в квартире многоквартирного дома можно. Другое дело «в каком случае нельзя» и «какой мощности можно» находится в зависимости от критерий эксплуатации, проекта вент. системы, серии дома, норм воздухообмена и огромного количества других причин.

При нормально функционирующей вентиляционной системе дома воздействие кухонного зонтика (установленного у соседей) на вентиляцию вашей квартиры будет мало. Все дело в том, что независимо от мощности вытяжного устройства ваших соседей, объем удаляемого воздуха не может быть больше пропускной возможности воздуховода, который, обычно, имеет поперечник 130-150 мм. Общая шахта (к которой присоединена ваша квартира через разгонный стояк) имеет больший поперечник 220 – 240 мм.

Задачи могут проявиться вследствие ошибок при монтаже вент. системы дома и неверном подсоединении вытяжки (кухонного зонтика) к системе проветривания. Прояснить причину возникновения заморочек могут специалисты-вентиляционщики, вызванные управляющей организацией на основании вашего письменного заявления.

Предпосылки возникновения запахов из вентиляции

Основной предпосылкой возникновения сторонних запахов из системы вентиляции является эффект, опрокидывания тяги. Физика процесса такая: чем выше температура атмосферного воздуха и ниже в помещении – тем ужаснее естественная тяга. При определенных критериях заместо удаления воздушных масс, через вент. решетку начинает поступать воздух. Другими словами, при недостаточной тяге в вытяжной шахте и плохо организованном притоке воздуха в квартирах, воздушный поток, создаваемый кухонным зонтиком ваших соседей, может поступать в помещения выше по стояку.

Проверить наличие «обратной тяги» просто: необходимо поднести полоску бумаги к вентиляционной решетке.

Возникновение запахов из вытяжной вентиляции ваших соседей может стать следствием отсутствия заглушек. Для примера, разглядим вентиляционную систему 1-го стояка обычного высотного дома (серии II-18, И 209А и пр.) Она состоит из общей шахты и 2-ух разгонных каналов. Работает система так: грязный воздух из квартиры должен подняться по разгонному каналу на высоту 2,5 – 2,7 м (зависимо от проекта), «упереться» в заглушку (этажом выше) и выйти через особое «окно» в общую шахту. Неувязка в том, что в 90% случаев таких заглушек нет! Без заглушек, такая система, состоящая из общей шахты с 2-мя каналами (разбитыми заглушками на разгонные участки) преобразуется в три транзитных шахты.

Что делать?

В большинстве случаев, данная неувязка решается установкой заглушки, которая будет осекать поток воздуха с нижних этажей и направлять его через предусмотренное для этого штатное окошко в общую шахту.

Без помощи других биться с поступлением воздуха из вентиляции в вашу квартиру можно установкой специальной решетки, снаряженной клапаном, который будет открыт, не мешая нормальному воздухообмену в вашей квартире. При продавливании воздуха из шахты в помещение, клапан будет автоматом запираться.

В любом случае: для определения вероятной предпосылки задачи и метода ее устранения (в том числе и как основание воздействия на соседей) нужно обратиться в управляющую компанию с письменным заявлением.

Принципиально! За самовольное внесение изменений в конфигурацию системы внутренний вентиляции на нарушителя накладывается разные формы административной ответственности.
