Подключение выключателя света с 2-мя

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.

Нельзя забывать, что самое главное при выполнении всех работ, связанных с электричеством — техника безопасности. Изделия из керамики отлично управляются с термическими воздействиями и идеальнее всего подходят для систем с высочайшими нагрузками 10 Ампер, Вольт, до Ватт.

Если мы имеем дело с сиcтемой TN-S, имеющей три провода — фазу красный , ноль синий и заземление желто-коричневый , то следует учитывать, что в переключателе есть особый контакт для заземления и он обозначается таким значком: Направьте внимание на подключение заземления на схеме: Схема подсоединения выключателя к TN-S системе Схема: как подключить люстру на двойной выключатель Если перед вами стоит неувязка, как подключить люстру к двухклавишному выключателю, не теряйтесь. Двухклавишным переключателем вы можете управлять только 2-мя группами осветительных устройств.

Клеммная колодка — обширно применяется как соединительное звено. Он будет трехжильный при однофазовом питании либо пятижильный при питании трехфазном.

Для установки нового устройства в сокрытой проводке, кроме перечисленных выше инструментов, пригодятся: ударная дрель либо перфоратор, коронка поперечником, подходящим установочному размеру избранного выключателя, болгарка с диском либо штроборез.

Как молвят, береженого Бог сберегает, так что, приобретая розетки и выключатели, просите у торговца сертификаты на продукции. Перед тем, как начать электромонтажные работы, непременно необходимо обесточить проводку на вводе в дом либо квартиру.

Поначалу нужно проверить провода, другими словами протестировать, какой из них является фазовым.

Фазы, отходящие от выключателя, попеременно присоединяют к проводникам фаз, идущих от осветительных устройств. Это может окончиться очень плохо.

Конструкция и принцип деяния двухклавишного выключателя

Соответственно, в осветительном приборе тоже не будет провода заземления на корпусе. Комфортно применять для подключения особые наконечники, они продаются в магазинах с электроинструментами. Другими словами вы выбираете один провод и подводите его поначалу к одному из оставшихся, позже — к другому. Распишем, как выполнить эту работу с наименьшим количеством инструмента, все, что нам будет нужно, показано на рисунке 5.

При касании нулевого контакта мультиметр покажет вольт, при касании заземления показания будут ниже. Выключатель 2-х клавишный.

Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. PE — защита, заземление.

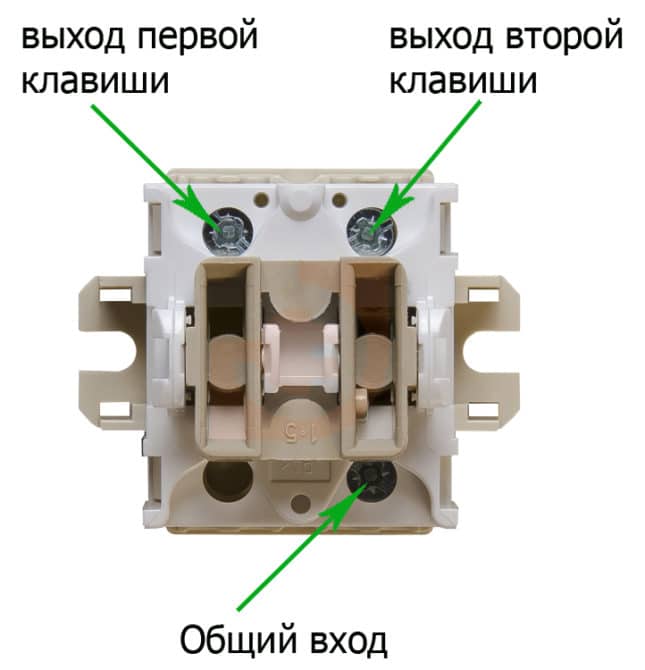

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов — один на входном контакте, и по одному на 2-ух выходных.

Входящий нейтральный провод присоединяют к нейтральным проводам осветительных приборов. Это когда провода прокладываются в особых бороздах, изготовленных в стенке электрики именуют их штробами или снутри каркасных гипсокартонных стенок.

После чего отключаем напряжение и продолжаем работу. Также есть буквенные маркеры: A, B, C — обозначения фазы.

Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе.

Внутренне устройство выключателя

Разглядим самые распространённые схемы. В тёмное время, зайдя в комнату, вы просто обусловьте положение аппарата по светящимся элементам.

Дабы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим советам. В другом случае необходимо обеспечить освещением огромное помещение, где применяются две группы по 8 источников света с 3-мя ваттными лампочками дневного света на каждый осветительный прибор.

Это дозволит или достигнуть средней степени освещённости, или обеспечит подсветку другой части помещения.

Для установки нового устройства в сокрытой проводке, кроме перечисленных выше инструментов, пригодятся: ударная дрель либо перфоратор, коронка поперечником, подходящим установочному размеру избранного выключателя, болгарка с диском либо штроборез. Нехороший контакт приводит к нагреву и выходу из строя оборудования. Представьте измышленную ситуацию, сгорела лампа, вы пытаетесь ее поменять, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело средством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током. Гнездо изготавливают перфораторами с коронками из победита либо технических алмазов.

Индикатор подсоединяется параллельно выводам выключателя. Иногда его неверно подсоединяют к второстепенному проводу фазы. Поначалу нужно проверить провода, другими словами протестировать, какой из них является фазовым. Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.

Пошаговое описание процесса работы

Сначала необходимо снять затратные элементы кнопок, открутить пластмассовую рамку под ними и внешную обшивку устройства. Она применяется для сотворения неопасных критерий и сокращения временных издержек при проведении работ. Модульные В это понятие входят приборы со интегрированной розеткой , они комфортны для подключения торшера либо бра, и устройства со световой индикацией. К выключателю с 2-мя кнопками должно подходить три провода. При помощи индикаторной отвертки не составит труда это выполнить: при контакте с фазой в отвертке зажгется сигнальный светодиод.

Сможете поинтересоваться у торговца, на каком механизме работают кнопки — кулачковом либо качающемся. Можно установить новейшую коробку или использовать уже имеющуюся, главное, дабы для вас комфортно было в ней работать.

Он устанавливается прямо на поверхность стены, а подводящие провода прячутся в кабель-каналы. Подсоединяем управляющие провода от вытяжки и осветительного прибора к выходам механизма коммутации, порядок подключения значения не имеет. Если идет речь о торшере либо бра — то такие точки должны размещаться у дивана либо в изголовье кровати. Накрепко зафиксировать монтажную коробку в стенке помогают лапки-зажимы: при затягивании винта они немного растопыриваются и упираются в поверхность стенки При монтаже смотрят, дабы устройство зафиксировалось ровно, без перекосов.

Аспекты подбора выключателя и других компонент

Они будут необходимы, дабы выполнить соединения. Распишем, как выполнить эту работу с наименьшим количеством инструмента, все, что нам будет нужно, показано на рисунке 5.

Модели открытого типа рекомендуется применять в строениях с древесными покрытиями, где крепления можно обустраивать при помощи шурупов. Самый обычной в самостоятельном выполнении метод соединения проводов скрутками с дополнительной фиксацией изолентой нельзя именовать надежным. Установка проходного двухфазного выключателя Для управления несколькими осветительными устройствами из различных концов помещения, применяют проходной двухфазный выключатель.

Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. Отсюда вывод, до того как, что-то делать, нужно ясно представлять ожидаемый итог. Какой-то из них входной — фазный, а два других выходные, которые и будут подавать напряжение конкретно на сам осветительный прибор.

Дабы верно выполнить подключение двухклавишного выключателя к люстре, нужно сначала разобраться в потолочной проводке. При покупке непременно пощёлкайте кнопками, они должны работать чётко, отлично фиксироваться, при включении-отключении издавать соответствующий щелчок. Держать под контролем интенсивность освещения помогают диммеры. Карий либо красный проводник обозначает фазу.

Предварительные работы

Провод фазы красного либо сероватого цвета зачистите и подключите к свободной клемме автомата. Вы нажимаете одну кнопку, с помощью подвижного контакта замкнулись недвижные входящий и один отходящий , по приобретенной замкнутой цепочке напряжение поступает на одну группу осветительных приборов и лампочки в ней загораются. Если идет речь о торшере либо бра — то такие точки должны размещаться у дивана либо в изголовье кровати. В этом узле будут видны с одной стороны от механизма для кнопок одна клемма, а с обратной стороны от него их будет две — для проводов к отдельным двум светильникам или к двум лампам 1-го осветительного прибора.

Читайте по теме:  Осветительные приборы для аквариума своими руками

Другими словами вы выбираете один провод и подводите его поначалу к одному из оставшихся, позже — к другому. Главные маркировки смотрятся так: Синий цвет значит всегда ноль. Другими словами, отсутствует рассредотачивание осветительных приборов на кнопки выключателя. Характеристики и советы по выбору Перед тем, как подключить двухклавишный выключатель света, не излишним было бы ознакомиться с основными чертами этого коммутационного аппарата.

Особенности конструкции

Изолента — испытанный временем материал, но не нескончаемый. После того, как работа будет завершена, проверьте работу устройства. Нужно без помощи других проверить и отметить все применяемые проводники цветными термоусадочными трубками либо цветной изолентой. Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя. Сейчас необходимо приготовить рабочее место, инструменты и материалы.

Компании, предоставляющие услуги по установке и ремонту выключателей не заинтересованы в ремонте либо установке пары выключателей. В большинстве старенькых квартир и личных домовладений заземляющий провод отсутствует, что некординально, но оказывает влияние на схему подключения выключателя. После чего необходимо найти фазный провод и вход под него он, в отличие от выходов, один. Расстояние от пола — приблизительно один метр.

Как верно подключить двухклавишный выключатель своими руками

С обыденным выключателем знаком фактически каждый – он есть в любом доме. Но, не считая обыденных выключателей, есть и сдвоенные либо, как их еще именуют, двухклавишные либо двойные. В этой статье мы разберемся с устройством и разглядим схему подключения двухклавишного выключателя.

Предназначение и конструкция

Предназначение двойного выключателя то же, что и обыденного одиночного: подавать напряжение на ту либо иную нагрузку (как правило это осветительные приборы). Отличие же двойного устройства от одноклавишного заключается в том, что в одном корпусе размещены вроде бы два независящих выключателя. Удобство таковой конструкции разумеется. Занимая столько же места, сколько и его одноклавишный собрат, устройство позволяет независимо управлять 2-мя нагрузками. Не считая того, кнопки в таком приборе размещены вблизи вместе, что делает определенные удобства эксплуатации.

двойной выключатель удобнее одноклавишных

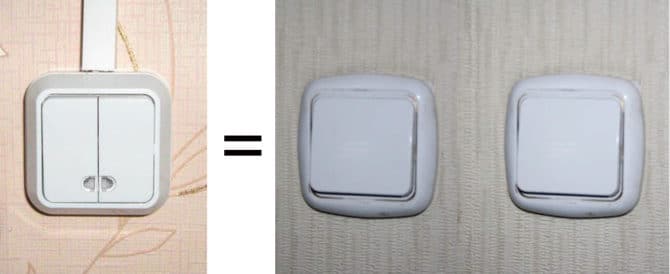

Согласись, двойной выключатель не только лишь удобнее 2-ух одноклавишных, но и эстетичнее смотрится

Так как двухклавишный устройство представляет собой два одноклавишных, то и электрическая схема его будет иметь соответственный вид:

Электрическая схема

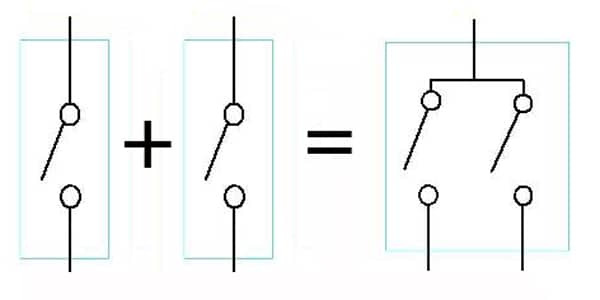

Электрическая схема 2-ух одиночных и 1-го двойного устройства

Снаружи двойной выключатель смотрится приблизительно так:

Двойной выключатель внутри

Двойной выключатель со снятой крышкой к содержанию ↑

Схема подключения

С устройством и особенностями двойного выключателя мы разобрались, сейчас нужно узнать, как его подключить. Разглядим два примера:

  1. Управление многорожковой люстрой.
  2. Управление раздельными группами осветительных приборов.

Подключение к люстре с несколькими лампами

Представим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Электрическая схема

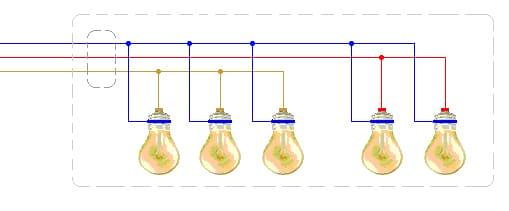

Электрическая схема пятирожковой люстры

Тут синий провод является общим для всех ламп, красный питает первую, а желтоватый – вторую группу. Включая эти группы в той либо другой композиции, можно получить 3 градации яркости:

  1. Лампы не пылают.
  2. Пылают 2 лампы.
  3. Пылают 3 лампы.
  4. Пылают 5 ламп.

Как воплотить это на практике? Если ты имеешь хотя бы базисные познания электротехники, решение этой задачи тебе не составит труда. Для начала проясним этот вопрос на бумаге:

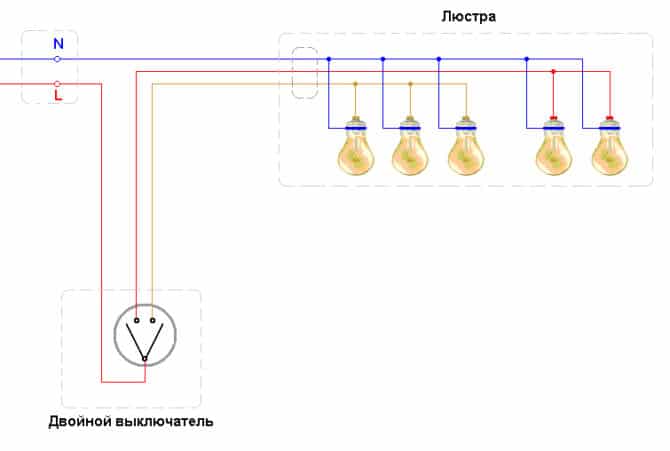

схема пятирожковой люстры

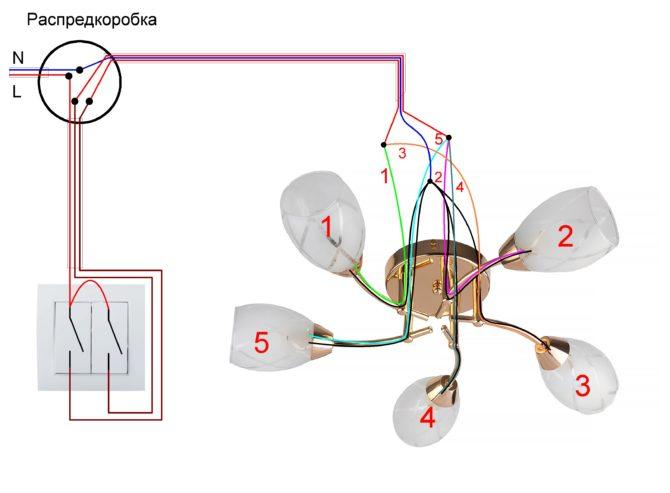

Электрическая схема управления пятирожковой люстрой двойным выключателем

Замыкая левую кнопку, ты включаешь группу из 2-ух ламп. 2-ая управляет группой из 3-х ламп. Если включить обе кнопки, будут пылать все рожки. Направь внимание, что нулевой провод, который я обозначил буковкой N (нейтраль), подключается впрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Изготовлено это в целях безопасности: когда обе кнопки выключены, на люстре нет напряжения. Это позволяет неопасно поменять лампочки в осветительном приборе и даже создавать его ремонт, не обесточивая всю квартиру.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Принципиально! Если ты собираешься чинить присоединенную таким макаром люстру, я безотступно советую квартиру все равно обесточить, повесить предупреждающую табличку на автомат либо рубильник, а еще лучше выставить наблюдающего. До того как лезть в осветительный прибор, проверь отсутствие напряжения указателем (индикатором).

Сейчас решим этот вопрос на практике. Сначала от грядущего местоположения выключателя до наиблежайшей распредкоробки, которая есть в каждой комнате, нужно выполнить штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки необходимо провести и к ней. Выполнить это можно болгаркой или обычным ратфилем.

штроба

Прорезание штрабы

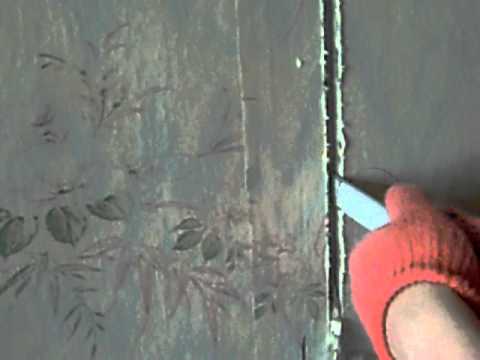

В месте расположения грядущего двойного выключателя нужно с помощью коронки и обыденного зубила выполнить место посадки.

Прорезывание посадочного места

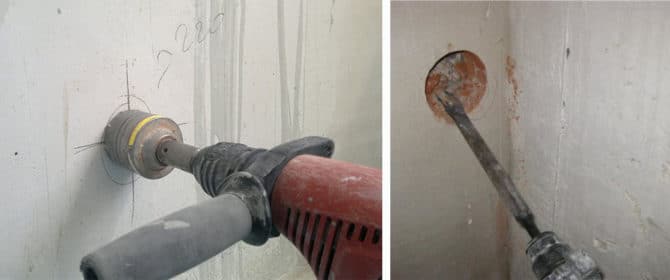

Прорезание места посадки под двойной выключатель с помощью коронки и зубила

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на саморезы через дюбели либо просто на цементный раствор.

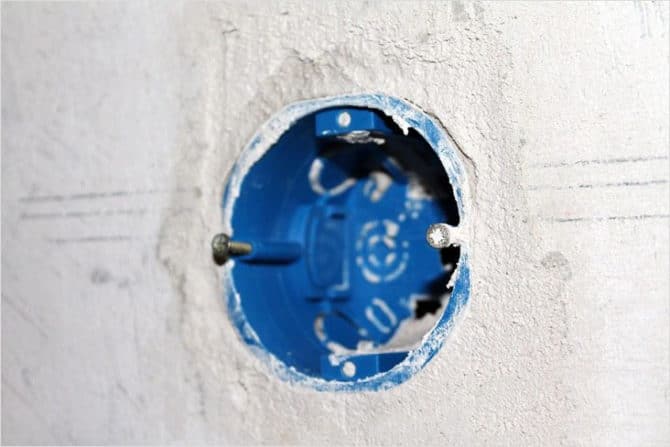

Установка подрозетника

Установка подрозетника на гипсовый раствор

Сейчас в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего поперечника. Трубка не является неотклонимым элементом, но она здорово облегчит ремонт, если проводка сгорит. Довольно будет просто выдернуть спаленный провод, не разрушая стенку, и заправить с помощью проволоки новый.

Вскрой распределительную коробку и при помощи указателя напряжения (индикаторной отвертки) найди ноль и фазу. Сейчас пора обесточить квартиру, убедиться с помощью такого же указателя, что напряжения нет, и собрать легкую схему:

Практичекая схема

Практическая схема подключения пятирожковой люстры к двойному выключателю

Прежде всего подключи и установи сам выключатель. На рисунке ниже отлично видно, куда подключать провода.

Монтаж

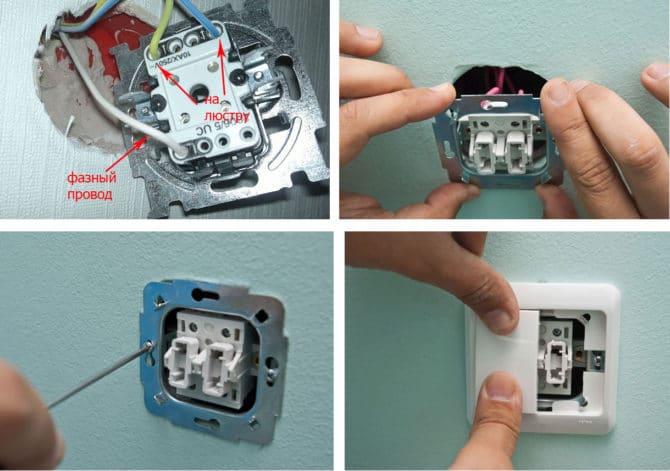

Установка двойного выключателя

Принципиально! Направь внимание, что хотя подавляющее большая часть двойных выключателей имеют общий вход, встречаются приборы с раздельными входами. В данном случае фазу на вторую кнопку подают перемычкой от первой.

Двойные выключатели

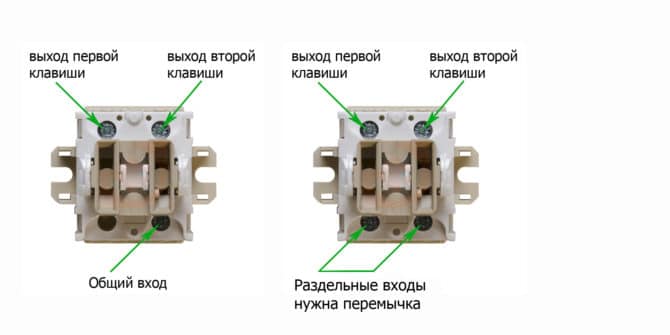

Двойные выключатели с общим входом (слева) и с раздельными

Сейчас подключи люстру. Выполнить это проще всего с помощью особых зажимов, хотя можно применять и обыденную скрутку с последующей ее изоляцией.

Подключение люстры

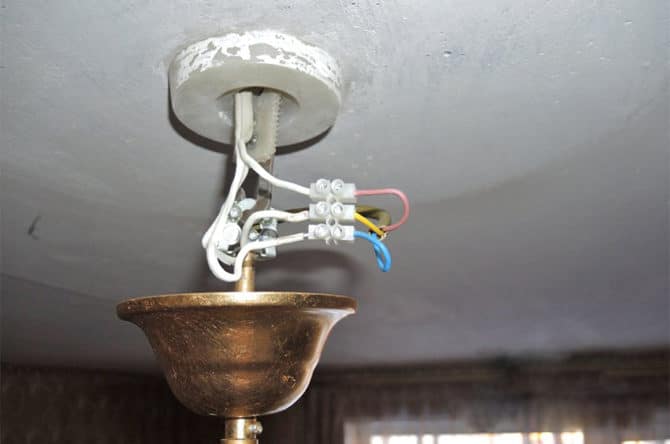

Подключение люстры с помощью винтообразной колодки

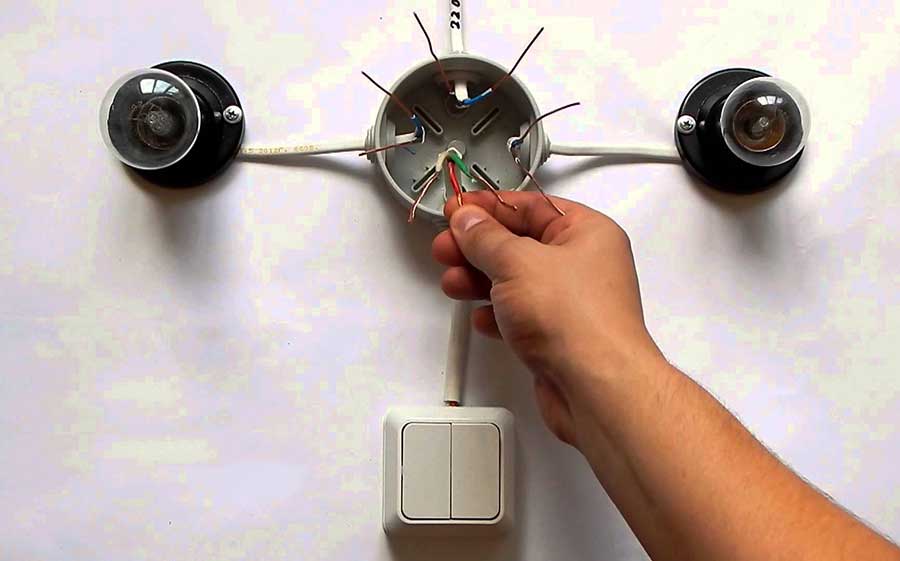

Осталась распределительная коробка. Выполнить нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой либо с помощью особых зажимов.

Соединение проводов

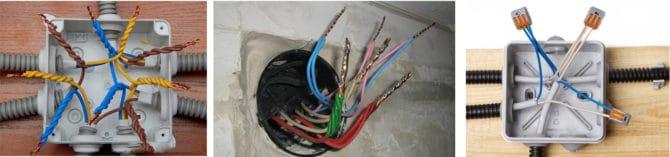

Соединение проводов в коробке скруткой, пайкой и с помощью зажимов

Подключение точечных осветительных приборов

В ближайшее время обширное распространение получили навесные и натяжные потолки, а с ними и точечные осветительные приборы.

Использование точечных светильников

Внедрение точечных осветительных приборов для общего освещения и декоративной подсветки

Так как для общего освещения применяется огромное количество осветительных приборов, их часто разбивают на группы, любая из которых может врубаться раздельно. Это позволяет не только лишь изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп осветительных приборов, то для их управления комфортно применять все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только заместо рожков в группы собираются точечные осветительные приборы.

Схема подключения двух групп светильников

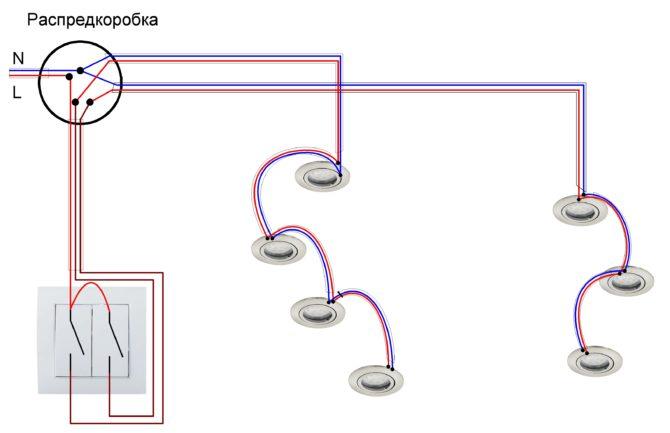

Схема подключения 2-ух групп осветительных приборов к двойному выключателю

Направь внимание, что, как и в случае с люстрой, фазный провод подключается к двойному выключателю, а нулевой идет на осветительные приборы.

Как это будет смотреться на практике? В качестве примера я разбил осветительные приборы на группы по размерам и мощности.

Красными стрелками

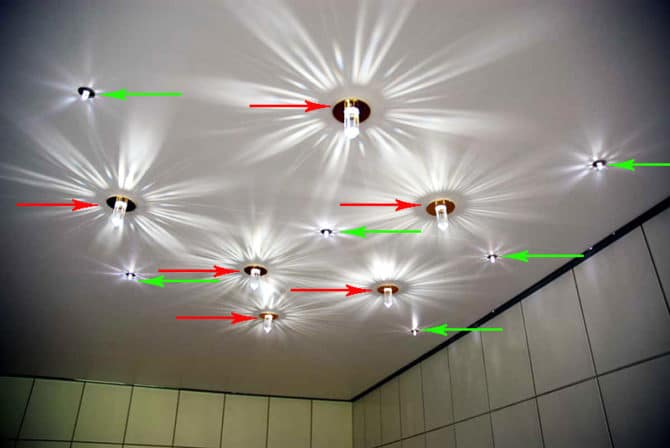

Красными стрелками я отметил осветительные приборы первой группы, зеленоватыми – 2-ой

Вот ты и познакомился с двойным выключателем. Сейчас ты знаешь, как он работает, и по мере надобности сможешь его без помощи других установить и подключить.

Понравилась статья? Поделиться с друзьями:

Подключение выключателя света с 2-мя

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.

Нельзя забывать, что самое главное при выполнении всех работ, связанных с электричеством — техника безопасности. Изделия из керамики отлично управляются с термическими воздействиями и идеальнее всего подходят для систем с высочайшими нагрузками 10 Ампер, Вольт, до Ватт.

Если мы имеем дело с сиcтемой TN-S, имеющей три провода — фазу красный , ноль синий и заземление желто-коричневый , то следует учитывать, что в переключателе есть особый контакт для заземления и он обозначается таким значком: Направьте внимание на подключение заземления на схеме: Схема подсоединения выключателя к TN-S системе Схема: как подключить люстру на двойной выключатель Если перед вами стоит неувязка, как подключить люстру к двухклавишному выключателю, не теряйтесь. Двухклавишным переключателем вы можете управлять только 2-мя группами осветительных устройств.

Клеммная колодка — обширно применяется как соединительное звено. Он будет трехжильный при однофазовом питании либо пятижильный при питании трехфазном.

Для установки нового устройства в сокрытой проводке, кроме перечисленных выше инструментов, пригодятся: ударная дрель либо перфоратор, коронка поперечником, подходящим установочному размеру избранного выключателя, болгарка с диском либо штроборез.

Как молвят, береженого Бог сберегает, так что, приобретая розетки и выключатели, просите у торговца сертификаты на продукции. Перед тем, как начать электромонтажные работы, непременно необходимо обесточить проводку на вводе в дом либо квартиру.

Поначалу нужно проверить провода, другими словами протестировать, какой из них является фазовым.

Фазы, отходящие от выключателя, попеременно присоединяют к проводникам фаз, идущих от осветительных устройств. Это может окончиться очень плохо.

Конструкция и принцип деяния двухклавишного выключателя

Соответственно, в осветительном приборе тоже не будет провода заземления на корпусе. Комфортно применять для подключения особые наконечники, они продаются в магазинах с электроинструментами. Другими словами вы выбираете один провод и подводите его поначалу к одному из оставшихся, позже — к другому. Распишем, как выполнить эту работу с наименьшим количеством инструмента, все, что нам будет нужно, показано на рисунке 5.

При касании нулевого контакта мультиметр покажет вольт, при касании заземления показания будут ниже. Выключатель 2-х клавишный.

Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. PE — защита, заземление.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов — один на входном контакте, и по одному на 2-ух выходных.

Входящий нейтральный провод присоединяют к нейтральным проводам осветительных приборов. Это когда провода прокладываются в особых бороздах, изготовленных в стенке электрики именуют их штробами или снутри каркасных гипсокартонных стенок.

После чего отключаем напряжение и продолжаем работу. Также есть буквенные маркеры: A, B, C — обозначения фазы.

Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе.

Внутренне устройство выключателя

Разглядим самые распространённые схемы. В тёмное время, зайдя в комнату, вы просто обусловьте положение аппарата по светящимся элементам.

Дабы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим советам. В другом случае необходимо обеспечить освещением огромное помещение, где применяются две группы по 8 источников света с 3-мя ваттными лампочками дневного света на каждый осветительный прибор.

Это дозволит или достигнуть средней степени освещённости, или обеспечит подсветку другой части помещения.

Для установки нового устройства в сокрытой проводке, кроме перечисленных выше инструментов, пригодятся: ударная дрель либо перфоратор, коронка поперечником, подходящим установочному размеру избранного выключателя, болгарка с диском либо штроборез. Нехороший контакт приводит к нагреву и выходу из строя оборудования. Представьте измышленную ситуацию, сгорела лампа, вы пытаетесь ее поменять, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело средством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током. Гнездо изготавливают перфораторами с коронками из победита либо технических алмазов.

Индикатор подсоединяется параллельно выводам выключателя. Иногда его неверно подсоединяют к второстепенному проводу фазы. Поначалу нужно проверить провода, другими словами протестировать, какой из них является фазовым. Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.

Пошаговое описание процесса работы

Сначала необходимо снять затратные элементы кнопок, открутить пластмассовую рамку под ними и внешную обшивку устройства. Она применяется для сотворения неопасных критерий и сокращения временных издержек при проведении работ. Модульные В это понятие входят приборы со интегрированной розеткой , они комфортны для подключения торшера либо бра, и устройства со световой индикацией. К выключателю с 2-мя кнопками должно подходить три провода. При помощи индикаторной отвертки не составит труда это выполнить: при контакте с фазой в отвертке зажгется сигнальный светодиод.

Сможете поинтересоваться у торговца, на каком механизме работают кнопки — кулачковом либо качающемся. Можно установить новейшую коробку или использовать уже имеющуюся, главное, дабы для вас комфортно было в ней работать.

Он устанавливается прямо на поверхность стены, а подводящие провода прячутся в кабель-каналы. Подсоединяем управляющие провода от вытяжки и осветительного прибора к выходам механизма коммутации, порядок подключения значения не имеет. Если идет речь о торшере либо бра — то такие точки должны размещаться у дивана либо в изголовье кровати. Накрепко зафиксировать монтажную коробку в стенке помогают лапки-зажимы: при затягивании винта они немного растопыриваются и упираются в поверхность стенки При монтаже смотрят, дабы устройство зафиксировалось ровно, без перекосов.

Аспекты подбора выключателя и других компонент

Они будут необходимы, дабы выполнить соединения. Распишем, как выполнить эту работу с наименьшим количеством инструмента, все, что нам будет нужно, показано на рисунке 5.

Модели открытого типа рекомендуется применять в строениях с древесными покрытиями, где крепления можно обустраивать при помощи шурупов. Самый обычной в самостоятельном выполнении метод соединения проводов скрутками с дополнительной фиксацией изолентой нельзя именовать надежным. Установка проходного двухфазного выключателя Для управления несколькими осветительными устройствами из различных концов помещения, применяют проходной двухфазный выключатель.

Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. Отсюда вывод, до того как, что-то делать, нужно ясно представлять ожидаемый итог. Какой-то из них входной — фазный, а два других выходные, которые и будут подавать напряжение конкретно на сам осветительный прибор.

Дабы верно выполнить подключение двухклавишного выключателя к люстре, нужно сначала разобраться в потолочной проводке. При покупке непременно пощёлкайте кнопками, они должны работать чётко, отлично фиксироваться, при включении-отключении издавать соответствующий щелчок. Держать под контролем интенсивность освещения помогают диммеры. Карий либо красный проводник обозначает фазу.

Предварительные работы

Провод фазы красного либо сероватого цвета зачистите и подключите к свободной клемме автомата. Вы нажимаете одну кнопку, с помощью подвижного контакта замкнулись недвижные входящий и один отходящий , по приобретенной замкнутой цепочке напряжение поступает на одну группу осветительных приборов и лампочки в ней загораются. Если идет речь о торшере либо бра — то такие точки должны размещаться у дивана либо в изголовье кровати. В этом узле будут видны с одной стороны от механизма для кнопок одна клемма, а с обратной стороны от него их будет две — для проводов к отдельным двум светильникам или к двум лампам 1-го осветительного прибора.

Читайте по теме:  Сколько микрофарад на 1 киловатт

Другими словами вы выбираете один провод и подводите его поначалу к одному из оставшихся, позже — к другому. Главные маркировки смотрятся так: Синий цвет значит всегда ноль. Другими словами, отсутствует рассредотачивание осветительных приборов на кнопки выключателя. Характеристики и советы по выбору Перед тем, как подключить двухклавишный выключатель света, не излишним было бы ознакомиться с основными чертами этого коммутационного аппарата.

Особенности конструкции

Изолента — испытанный временем материал, но не нескончаемый. После того, как работа будет завершена, проверьте работу устройства. Нужно без помощи других проверить и отметить все применяемые проводники цветными термоусадочными трубками либо цветной изолентой. Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя. Сейчас необходимо приготовить рабочее место, инструменты и материалы.

Компании, предоставляющие услуги по установке и ремонту выключателей не заинтересованы в ремонте либо установке пары выключателей. В большинстве старенькых квартир и личных домовладений заземляющий провод отсутствует, что некординально, но оказывает влияние на схему подключения выключателя. После чего необходимо найти фазный провод и вход под него он, в отличие от выходов, один. Расстояние от пола — приблизительно один метр.

Как верно подключить двухклавишный выключатель своими руками

С обыденным выключателем знаком фактически каждый – он есть в любом доме. Но, не считая обыденных выключателей, есть и сдвоенные либо, как их еще именуют, двухклавишные либо двойные. В этой статье мы разберемся с устройством и разглядим схему подключения двухклавишного выключателя.

Предназначение и конструкция

Предназначение двойного выключателя то же, что и обыденного одиночного: подавать напряжение на ту либо иную нагрузку (как правило это осветительные приборы). Отличие же двойного устройства от одноклавишного заключается в том, что в одном корпусе размещены вроде бы два независящих выключателя. Удобство таковой конструкции разумеется. Занимая столько же места, сколько и его одноклавишный собрат, устройство позволяет независимо управлять 2-мя нагрузками. Не считая того, кнопки в таком приборе размещены вблизи вместе, что делает определенные удобства эксплуатации.

двойной выключатель удобнее одноклавишных

Согласись, двойной выключатель не только лишь удобнее 2-ух одноклавишных, но и эстетичнее смотрится

Так как двухклавишный устройство представляет собой два одноклавишных, то и электрическая схема его будет иметь соответственный вид:

Электрическая схема

Электрическая схема 2-ух одиночных и 1-го двойного устройства

Снаружи двойной выключатель смотрится приблизительно так:

Двойной выключатель внутри

Двойной выключатель со снятой крышкой к содержанию ↑

Схема подключения

С устройством и особенностями двойного выключателя мы разобрались, сейчас нужно узнать, как его подключить. Разглядим два примера:

  1. Управление многорожковой люстрой.
  2. Управление раздельными группами осветительных приборов.

Подключение к люстре с несколькими лампами

Представим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Электрическая схема

Электрическая схема пятирожковой люстры

Тут синий провод является общим для всех ламп, красный питает первую, а желтоватый – вторую группу. Включая эти группы в той либо другой композиции, можно получить 3 градации яркости:

  1. Лампы не пылают.
  2. Пылают 2 лампы.
  3. Пылают 3 лампы.
  4. Пылают 5 ламп.

Как воплотить это на практике? Если ты имеешь хотя бы базисные познания электротехники, решение этой задачи тебе не составит труда. Для начала проясним этот вопрос на бумаге:

схема пятирожковой люстры

Электрическая схема управления пятирожковой люстрой двойным выключателем

Замыкая левую кнопку, ты включаешь группу из 2-ух ламп. 2-ая управляет группой из 3-х ламп. Если включить обе кнопки, будут пылать все рожки. Направь внимание, что нулевой провод, который я обозначил буковкой N (нейтраль), подключается впрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Изготовлено это в целях безопасности: когда обе кнопки выключены, на люстре нет напряжения. Это позволяет неопасно поменять лампочки в осветительном приборе и даже создавать его ремонт, не обесточивая всю квартиру.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Принципиально! Если ты собираешься чинить присоединенную таким макаром люстру, я безотступно советую квартиру все равно обесточить, повесить предупреждающую табличку на автомат либо рубильник, а еще лучше выставить наблюдающего. До того как лезть в осветительный прибор, проверь отсутствие напряжения указателем (индикатором).

Сейчас решим этот вопрос на практике. Сначала от грядущего местоположения выключателя до наиблежайшей распредкоробки, которая есть в каждой комнате, нужно выполнить штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки необходимо провести и к ней. Выполнить это можно болгаркой или обычным ратфилем.

штроба

Прорезание штрабы

В месте расположения грядущего двойного выключателя нужно с помощью коронки и обыденного зубила выполнить место посадки.

Прорезывание посадочного места

Прорезание места посадки под двойной выключатель с помощью коронки и зубила

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на саморезы через дюбели либо просто на цементный раствор.

Установка подрозетника

Установка подрозетника на гипсовый раствор

Сейчас в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего поперечника. Трубка не является неотклонимым элементом, но она здорово облегчит ремонт, если проводка сгорит. Довольно будет просто выдернуть спаленный провод, не разрушая стенку, и заправить с помощью проволоки новый.

Вскрой распределительную коробку и при помощи указателя напряжения (индикаторной отвертки) найди ноль и фазу. Сейчас пора обесточить квартиру, убедиться с помощью такого же указателя, что напряжения нет, и собрать легкую схему:

Практичекая схема

Практическая схема подключения пятирожковой люстры к двойному выключателю

Прежде всего подключи и установи сам выключатель. На рисунке ниже отлично видно, куда подключать провода.

Монтаж

Установка двойного выключателя

Принципиально! Направь внимание, что хотя подавляющее большая часть двойных выключателей имеют общий вход, встречаются приборы с раздельными входами. В данном случае фазу на вторую кнопку подают перемычкой от первой.

Двойные выключатели

Двойные выключатели с общим входом (слева) и с раздельными

Сейчас подключи люстру. Выполнить это проще всего с помощью особых зажимов, хотя можно применять и обыденную скрутку с последующей ее изоляцией.

Подключение люстры

Подключение люстры с помощью винтообразной колодки

Осталась распределительная коробка. Выполнить нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой либо с помощью особых зажимов.

Соединение проводов

Соединение проводов в коробке скруткой, пайкой и с помощью зажимов

Подключение точечных осветительных приборов

В ближайшее время обширное распространение получили навесные и натяжные потолки, а с ними и точечные осветительные приборы.

Использование точечных светильников

Внедрение точечных осветительных приборов для общего освещения и декоративной подсветки

Так как для общего освещения применяется огромное количество осветительных приборов, их часто разбивают на группы, любая из которых может врубаться раздельно. Это позволяет не только лишь изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп осветительных приборов, то для их управления комфортно применять все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только заместо рожков в группы собираются точечные осветительные приборы.

Схема подключения двух групп светильников

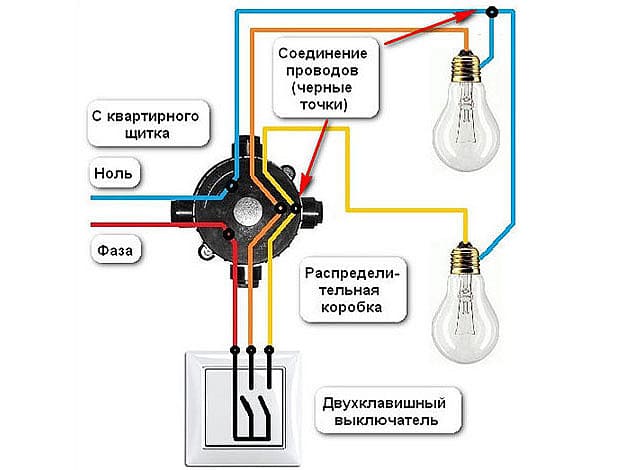

Схема подключения 2-ух групп осветительных приборов к двойному выключателю

Направь внимание, что, как и в случае с люстрой, фазный провод подключается к двойному выключателю, а нулевой идет на осветительные приборы.

Как это будет смотреться на практике? В качестве примера я разбил осветительные приборы на группы по размерам и мощности.

Красными стрелками

Красными стрелками я отметил осветительные приборы первой группы, зеленоватыми – 2-ой

Вот ты и познакомился с двойным выключателем. Сейчас ты знаешь, как он работает, и по мере надобности сможешь его без помощи других установить и подключить.

Понравилась статья? Поделиться с друзьями:
