Подключение лампы дневного света схема

При выборе современного метода освещения помещения, следует знать, как подключить лампу дневного света без помощи других.

Большая площадь поверхности свечения содействует получению ровненького и растерянного освещения.

Потому конкретно таковой вариант стал в последние годы очень пользующимся популярностью и нужным.

Механизм работы

Лампы люминесцентные относятся к газоразрядным источникам освещения, характеризующимся образованием уф-излучения под воздействием электрического разряда в ртутных парах с последующим преобразованием в высшую видимую светоотдачу.

Возникновение света обосновано наличием на внутренней поверхности лампы особенного вещества под заглавием люминофор, всасывающего Ультрафиолетовое излучение. Изменение состава люминофора позволяет поменять оттеночную палитру свечения. Люминофор может быть представлен галофосфатами кальция и ортофосфатами кальция-цинка.

лампа экономичная

Механизм работы люминесцентной лампочки

Поддержка дугового разряда происходит средством термоэлектронной эмиссии электронов на поверхности катодов, которые разогреваются при пропускании тока, ограничивающегося балластом.

Недочет ламп дневного света представлен отсутствием способности выполнить прямое подключение к электрической сети, что обосновано физической природой лампового свечения.

Значимая часть осветительных приборов, созданных для установки ламп дневного света, имеет интегрированные механизмы свечения либо дроссели.

Подключение лампы дневного света

схемы подключения ламп

Дабы хорошо выполнить самостоятельное подключение, нужно верно избрать лампу дневного света.

Такая продукция маркируется трёх-цифровым кодом, содержащим всю информацию о качестве света либо индекса цветопередачи и температуры цвета.

Первой цифрой маркировки обозначается уровень цветовой передачи, и чем выше являются эти характеристики, тем паче достоверную цветопередачу удаётся получить в процессе освещения.

Обозначение температуры свечения лампы представлено цифровыми характеристики второго и третьего порядка.

Наибольшее распространение получило экономное и высокоэффективное подключение на базе электромагнитного балласта, дополненного неоновым стартером, также схемой со стандартным балластом электронного типа.

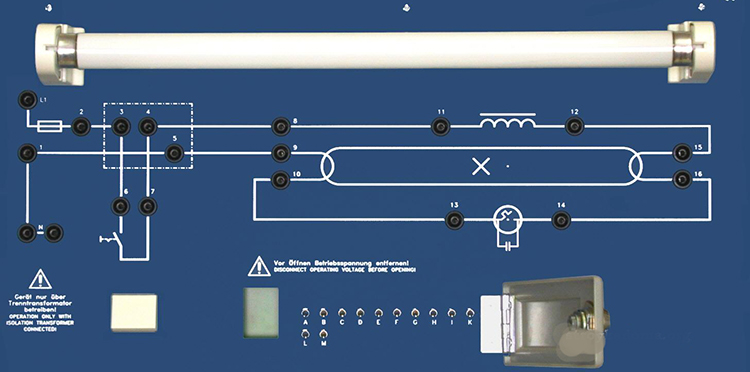

Схемы подключения лампы дневного света со стартером

Без помощи других подключить лампу накаливания довольно легко, что обосновано наличием в комплекте всех нужных частей и схемы стандартной сборки.

Две трубки и два дросселя

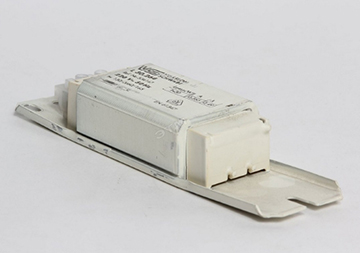

дроссель

Разработка и особенности самостоятельного последовательного подключения таким методом следующие:

  • подача фазного провода на балластный вход;
  • подключение дроссельного выхода на первую контактную группу лампы;
  • подсоединение 2-ой контактной группы на 1-ый стартер;
  • подключение с первого стартера на вторую ламповую контактную группу;
  • соединение свободного контакта с проводом на ноль.

Аналогичным методом делается подключение 2-ой трубки. С балласта идёт подключение на 1-ый ламповый контакт, после этого 2-ой контакт с этой группы перебегает на 2-ой стартер. Потом осуществляется соединение стартерного выхода со 2-ой ламповой парой контактов и соединение свободной контактной группы с нулевым вводным проводом.

Таковой метод подключения, по воззрению профессионалов, является хорошим при наличии пары источников освещения и пары соединительных комплектов.

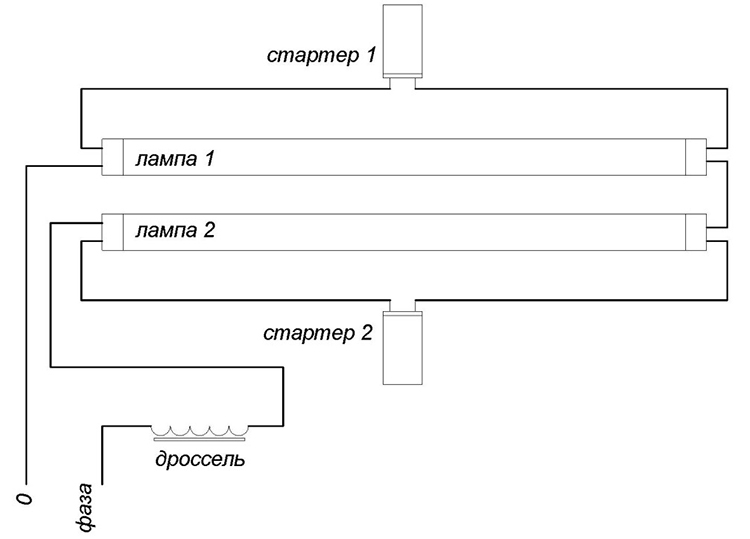

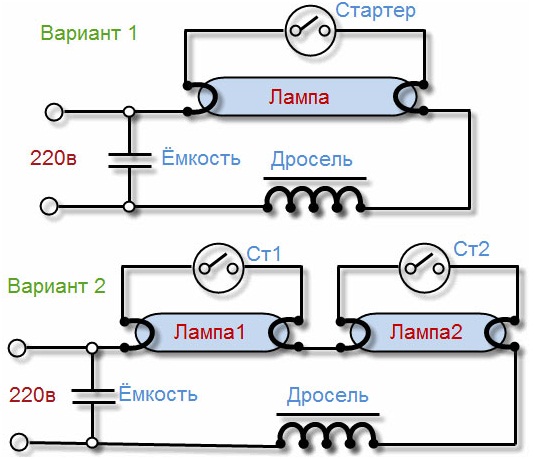

Схема подключения 2-ух ламп от 1-го дросселя

Самостоятельное подключение от 1-го дросселя – наименее распространённый, но совсем легкий вариант. Такое двухламповое последовательное подключение отличается экономичностью и просит приобретения индукционного дросселя, также пары стартеров:

  • к лампам средством параллельного подсоединения присоединяется стартер на штыревой выход с торцов;
  • последовательное присоединение свободных контактов к электрической сети с помощью дросселя;
  • присоединение конденсаторов параллельно к контактной группе осветительного устройства.

подключение люминесцентной лампы с дросселем

Две лампы и один дроссель

Стандартные выключатели, относящиеся к категории экономных моделей, нередко характеризуются залипанием контактов в итоге увеличения стартовых токов, потому целенаправлено использовать особые качественные варианты контактных коммутационных аппаратов.

Как подключить лампу дневного света без дросселя?

Разглядим, как происходит подключение люминесцентных ламп дневного света. Простая схема бездроссельного подключения применяется даже на спаленных трубках ламп дневного света и отличается отсутствием применения нити накаливания.

В данном случае питание трубки осветительного устройства обосновано наличием завышенного неизменного напряжения средством диодного моста.

как подключить лампу дневного света без дросселя

Схема включения лампы без дросселя

Такая схема характеризуется присутствием токопроводящего провода либо широкой полосы фольгированной бумаги, одной стороной присоединенной к выводу электродов лампы. Для фиксации на концах пробирки используются железные хомутики, аналогичного с лампой поперечника.

Электронный балласт

Принцип функционирования осветительного устройства с электронным балластом заключается в прохождении электрического тока через выпрямитель, с последующим поступлением в буферную зону конденсатора.

В электронном балласте, вместе с традиционными пусковыми регулирующими устройствами, воплощение старта и стабилизации происходит средством дросселя. Питание находится в зависимости от частотного тока.

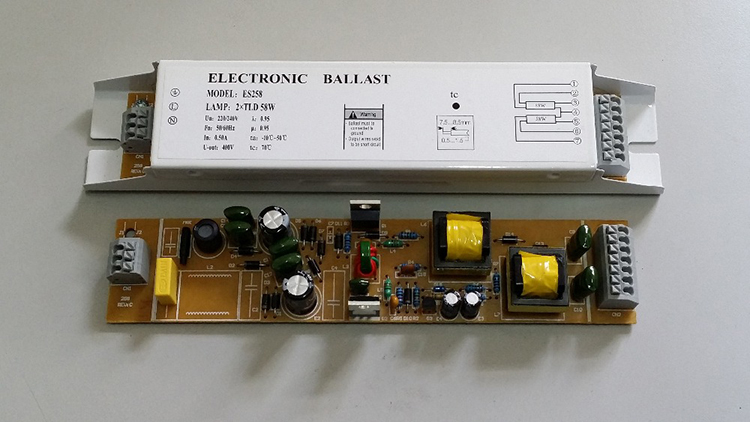

подключение через электронный балласт

Электронный балласт

Естественное усложнение схемы сопровождается целым вблизи преимуществ по сопоставлению с низкочастотным вариантом:

  • увеличение характеристик эффективности;
  • устранение эффекта мигания;
  • понижение веса и габаритов;
  • отсутствие шумности в процессе работы;
  • увеличение надежности;
  • длительный эксплуатационный срок.

В любом случае следует учесть тот факт, что электронные балласты относятся к категории импульсных устройств, потому их включение без достаточной нагрузки является основной предпосылкой выхода из строя.

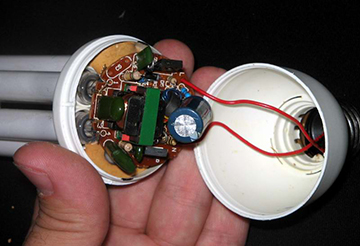

Проверка работоспособности энергосберегающей лампы

Несложное тестирование позволяет вовремя выявить поломку и верно найти основную причину неисправности, а время от времени и выполнить без помощи других более обыкновенные ремонтные работы:

разобранная лампа

  • Демонтаж рассеивателя и внимательный осмотр люминесцентной трубки с целью обнаружения участков выраженного почернения. Очень резвое почернение концов пробирки свидетельствует о перегорании спирали.
  • Проверка нитей накала на предмет отсутствия разрывов с помощью стандартного мультиметра. При отсутствии повреждений нитей – характеристики сопротивления могут варьироваться в границах 9,5-9,2Om.

Если проверка лампы не показала сбоев в работе, то отсутствие функционирование может быть обосновано поломкой дополнительных частей, включая электронный балласт и контактную группу, которая довольно нередко подвергается окислению и нуждается в зачистке.

Проверка работоспособности дросселя осуществляется отключением стартера и замыканием на патрон. После чего необходимо накоротко замкнуть патроны лампы и замерить дроссельное сопротивление. Если подменой стартера не удаётся получить хотимый итог, то основная неисправность, обычно, кроется в конденсаторе.

Что вызывает опасность в энергосберегающей лампе?

Ставшие относительно не так давно очень пользующимися популярностью и модными разные энергосберегающие осветительные приборы, по воззрению некоторых ученых, в состоянии нанести довольно суровый вред не только лишь окружающей среде, но и здоровью человека:

  • отравление ртутьсодержащими парами;
  • поражения кожных покровов с образованием выраженной аллергической реакции;
  • увеличение риска развития злокачественных опухолей.

Мерцающие лампы нередко становятся предпосылкой бессонницы, приобретенной вялости, понижения иммунитета и развития невротических состояний.

Принципиально знать, что из разбитой пробирки люминесцентной лампы высвобождается ртуть, потому эксплуатация и предстоящая утилизация должны осуществляться с соблюдением всех правил и мер предосторожности.

Существенное сокращение срока службы лампы люминесцентной, обычно, бывает спровоцировано непостоянностью напряжения либо дефектами балластного сопротивления, потому при недостаточно высококачественной работе электросети подразумевается внедрение обыденных ламп накаливания.

Механизм работы и схема подключения люминесцентной лампы

Начиная с тех пор, как была придумана лампа накаливания, люди отыскивают методы сотворения более экономного, и в то же время без утрат светового потока, электроприбора. И вот одним из таких устройств стала люминесцентная лампа. В свое время такие осветительные приборы стали прорывом в электротехнике, таким же, как в наше – светодиодные. Людям казалось, что такая лампа нескончаемая, но они ошибались.

Читайте по теме:  Подключить светодиодную люстру с пультом

Все же срок службы их все таки был существенно подольше обычных «лампочек Ильича», что в совокупы с экономичностью помогало завоевывать все большее доверие потребителей. Тяжело отыскать хотя бы одно офисное помещение, где не было бы осветительных приборов для ламп дневного света. Естественно, этот световой устройство подключается не так просто, как его предшественники, схема питания люминесцентных ламп еще труднее, и она не настолько экономна, как светодиодная, но все таки до настоящего времени она остается фаворитом на предприятиях и в офисных помещениях.

Аспекты подключения

Схемы включения ламп дневного света предполагают наличие электромагнитного пускорегулирующего аппарата либо дросселя (представляющего из себя типичный стабилизатор) со стартером. Естественно, в наше время есть люминесцентные лампы без дросселя и стартера и даже приборы с усовершенствованной цветопередачей (ЛДЦ), но о них чуток позже.

Итак, стартер делает следующую задачку: он обеспечивает в схеме куцее замыкание, разогревая и электроды, обеспечивая тем пробой, с помощью которого облегчается розжиг лампы. После того как электроды довольно разогрелись, стартер обеспечивает разрыв цепи. А дроссель ограничивает ток во время замыкания, обеспечивает высоковольтный разряд для пробоя, зажигая и поддерживая размеренное горение лампы после пуска.

Принцип деяния

Как уже говорилось, схема питания лампы дневного света принципно отличается от подключения устройств накаливания. Дело в том, что электроэнергия тут преобразовывается в световой поток средством протекания тока через скопление паров ртути, которые смешаны с инертными газами снутри пробирки. Происходит пробой этого газа с помощью высокого напряжения, поступающего на электроды.

Как это происходит, можно осознать на примере схемы.

Составляющие люминесцентного осветительного прибора

На ней можно узреть:

  1. пускорегулирующий аппарат (стабилизатор);
  2. трубка лампы, включающая в себя электроды, газ и люминофор;
  3. слой люминофора;
  4. стартерные контакты;
  5. стартерные электроды;
  6. цилиндр корпуса стартера;
  7. пластинка из биметалла;
  8. заполнение пробирки из инертного газа;
  9. нити накаливания;
  10. излучение ультрафиолета;
  11. пробой.

Слой люминофора наносится на внутреннюю стену лампы для того, дабы конвертировать ультрафиолет, который невидим человеку, в освещение, принимаемое обыденным зрением. При изменении состава этого слоя можно поменять колер цвета осветительного устройства.

Общие сведения о люминесцентных лампах

Колер цвета люминесцентной лампы, как и светодиодной, находится в зависимости от цветовой температуры. При t = 4 200 К свет от устройства будет белоснежным, и маркироваться она будет как ЛБ. Если же t = 6 500 К, то освещение приобретает чуток синеватый колер, становится более холодным. Тогда при маркировке указывается, что это лампа ЛД, т. е. «дневная». Увлекателен тот факт, что при исследовательских работах выявлено – лампы с более теплым цветом имеют более высочайший КПД, хотя на глаз кажется, что холодные цвета светят незначительно ярче.

И очередной момент, касающийся размеров. В народе люминесцентную лампу Т8 на 30 Вт именуют «восьмидесяткой», подразумевая, что ее длина – 80 см, что не соответствует реальности. По сути длина составляет 890 мм, что на 9 см длиннее. Вообщем же самые ходовые ЛЛ – это как раз Т8. Их мощность находится в зависимости от длины трубки:

  • Т8 на 36 Вт имеет длину в 120 см;
  • Т8 на 30 Вт – 89 см («восьмидесятка»);
  • Т8 на 18 Вт – 59 см («шестидесятка»);
  • Т8 на 15 Вт – 44 см («сороковка»).

Варианты подключений

Бездроссельное включение

Схема бездроссельного подключения ЛДС

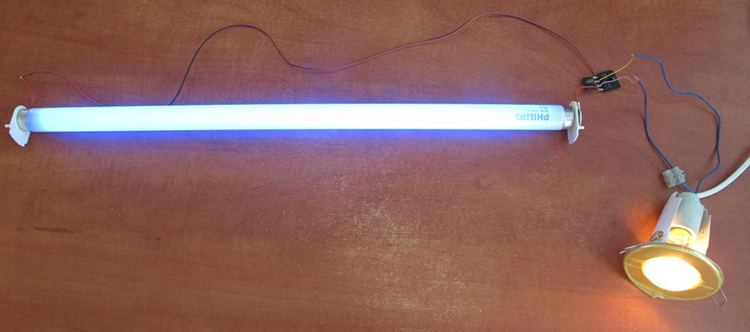

Дабы на короткий срок продлить работу спаленного светового устройства, существует вариант, при котором может быть подключение лампы дневного света без дросселя и стартера (схема подключения на рисунке). Он предугадывает внедрение умножителей напряжения.

Подача напряжения происходит после недлинного замыкания нитей накаливания. Выпрямленное напряжение становится больше в два раза, чего полностью хватает для пуска лампы. С1 и С2 (на схеме) нужно подобрать для 600 В, а С3 и С4 – под напряжение в 1 000 В. По прошествии некоторого времени пары ртути оседают в области 1-го из электродов, в итоге чего свет от лампы становится наименее броским. Лечится это методом конфигурации полярности, т. е. нужно просто развернуть реанимированную перегоревшую ЛЛ.

Подключение люминесцентных ламп без стартера

Задачка этого элемента, обеспечивающего питание люминесцентных ламп – повышение времени разогрева. Но долговечность стартера маленькая, он нередко сгорает, а поэтому имеет смысл разглядеть возможность того, как включить люминесцентную лампу без него. Для этого нужна установка вторичных трансформаторных обмоток.

Есть ЛДС, которые вначале предусмотрены для подключения без стартера. На таких лампах имеется маркировка RS. При установке такового устройства в осветительный прибор, оборудованный этим элементом, лампа стремительно пылает. Происходит это из-за необходимости большего времени на разогрев спиралей таких ЛЛ. Если уяснить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный осветительный прибор, если вышло перегорание дросселя либо стартера (схема соединения ниже).

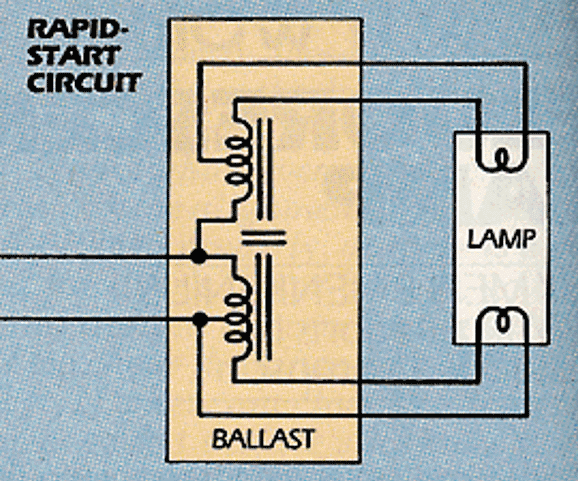

Схема безстартерного подключения ЛДС

Схема бесстартерного подключения ЛДС

Электронный пускорегулирующий аппарат

Электронный балласт в схеме питания ЛЛ поменял устаревший электромагнитный, улучшив запуск и добавив комфорта человеку. Дело в том, что более старенькые пусковые устройства потребляли больше энергии, нередко издавали гудение, отказывали и портили лампы. К тому же в работе присутствовало мигание из-за низких частот напряжения. С помощью электронного пускорегулирующего аппарата от этих проблем удалось избавиться. Нужно разобраться, как действует ЭПРА.

Поначалу происходит выпрямление тока, проходящего через диодный мост и с помощью С2 (на схеме ниже) напряжение сглаживается. Обмотки трансформатора (W1, W2, W3), включенные противофазно, нагружают генератор с частотным напряжением, установленный после конденсатора (С2). В параллель к ЛЛ включен конденсатор С4. При поступлении резонансного напряжения происходит пробой газовой среды. Нить накаливания в это время уже нагрета.

После того как розжиг выполнен, показания сопротивления лампы понижаются, вкупе с ними падает и напряжение до уровня, достаточного для поддержки свечения. Вся работа ЭПРА по запуску занимает меньше секунды. По таковой схеме работают лампы дневного света без стартера.

Конструктивные особенности, а вкупе с ними и схема включения люминесцентных ламп повсевременно обновляются, изменяясь в наилучшую сторону в экономии электроэнергии, уменьшаясь в размерах и увеличиваясь в долговечности работы. Главное – верная эксплуатация и умение разобраться в большущем ассортименте, предлагаемом производителем. Тогда и ЛЛ еще длительно не покинут рынок электротехники.
