Кабель силовой ВВГнг-LS 3х2.5 негорючий с медными жилами, с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности
индекс LS значит низкое дымовыделение и газовыделение (Low Smoke)

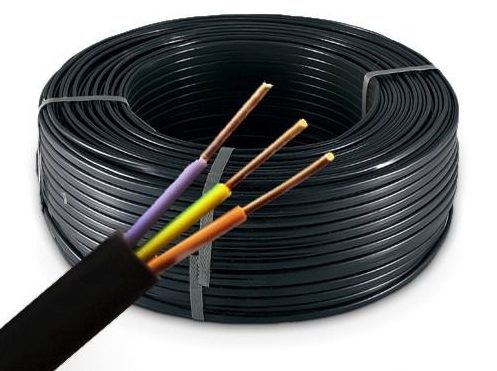

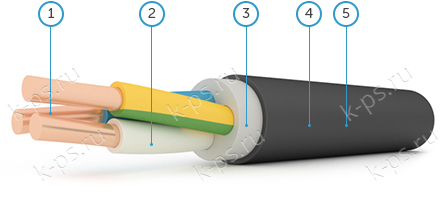

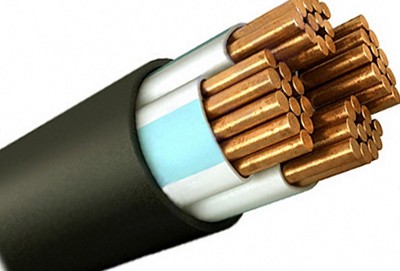

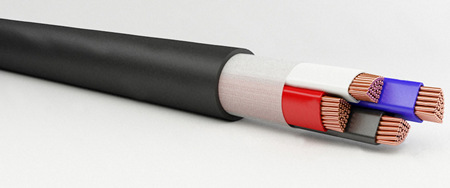

Конструкция силового кабеля ВВГнг-LS 3х2.5:
- Токопроводящая жила — медная однопроволочная либо многопроволочная, секторной либо круглой формы, первого либо второго класса по ГОСТ 22483.
- Изоляция состоит из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют соответствующую отличительную расцветку. Изоляция нулевых жил осуществляется голубого цвета. Изоляция жил заземления осуществляется двуцветной жёлто-зелёной раскраски.
- Скрутка — изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения либо одну жилу наименьшего сечения (жилу заземления либо нулевую).
- Внутренняя экструдированная оболочка — накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки более 0,3 мм.
- Кабели с секторными жилами допускается изготовлять без внутренней оболочки, в данном случае поверх скрученных изолированных жил должна быть наложена с перекрытием одна либо две ленты из полиэтилентерефталатной пленки либо термоскрепленного полотна.
- Внешняя оболочка — из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм.кв. допускается наложение внешней оболочки с одновременным наполнением промежутков между жилами. В данном случае внутренняя экструдированная оболочка не накладывается.
Использование кабеля ВВГнг-LS 3х2.5:
Силовой кабель ВВГнг-LS, не распространяющий горение, с низким дымо- и газовыделением предназначен для передачи и рассредотачивания электроэнергии в стационарных установках на номинальное переменное напряжение 660В и 1000В частоты 50 Гц. Кабели ВВГнг LS делаются для общепромышленного использования и атомных станций.
Кабель предназначен для эксплуатации в кабельных сооружениях и помещениях, в том числе для применения в системах атомных станций классов 2, 3 и 4 по систематизации ОПБ-88/97. Кабели не распространяют горение при прокладке в пучках.
Технические свойства кабеля ВВГнг-LS 3х2.5:
— Вид климатического выполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
— Спектр температур эксплуатации: от -30°С до +50°С
— Относительная влажность воздуха при температуре до +35°С: до 98%
— Прокладка и установка кабелей без подготовительного обогрева делается при температуре не ниже: -15°С
— Малый радиус извива при прокладке:
кабелей одножильных — 10 внешних поперечников,
кабелей многожильных — 7.5 внешних поперечников.
— Продолжительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
— Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при к.з.: + 400°С
— Строительная длина кабелей для сечений главных жил:
1,5 16 мм 2 — 450 м
25 70 мм 2 — 300 м
95 мм 2 и выше — 200 м
— Вес кабеля ВВГнг-LS находится в зависимости от поперечника и количества жил;
— Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позже 6 месяцев с даты производства)
— Срок службы: 30 лет.
Создание кабелей марки ВВГнгLS осуществляется на заводах Рф:
- ЗАО "Москабельмет", г. Москва (МКМ);
- ОАО "Севкабель", г. Санкт-Петербург (СК);
- ЗАО «НП «Подольсккабель», г. Подольск (ПК).
- ООО "Конкорд", г. Смоленск
Коды ОКП:
35 2122 31 — кабель ВВГнг-LS на 660В
35 3371 35 — кабель ВВГнг-LS на 1000В
Приобрести силовой кабель ВВГнг-LS 3х2.5 медный можно на нашем веб-сайте за наличный и безналичный расчет по низким ценам.
Продажа медного кабеля ВВГнг LS делается со склада в Москве.
Поперечное сечение кабеля ВВГнг LS:
Табличные данные для расчета веса кабеля:
Количество и поперечное сечение жил, мм | Кабель силовой медный ВВГнг-LS | |||
Внешний поперечник, мм | Вес 1 км кабеля, кг | |||
660 В (0,66 кВ) | 1000 В (1 кВ) | 660 В (0,66 кВ) | 1000 В (1 кВ) | |
3х1,5 | 11,4 | 12,2 | 216 | 241 |
3х2,5 | 12,2 | 13,1 | 263 | 295 |
3х4 | 15,9 | 17,2 | 453 | 518 |
3х6 | 17 | 18,3 | 548 | 617 |
3х10 | 19,6 | 20 | 774 | 800 |
3х16 | 21,6 | 22 | 1025 | 1053 |
3х25 | 26,6 | 27 | 1546 | 1581 |
3х35 | 29,1 | 29,5 | 1951 | 1989 |
3х50 | 28,1 | 28,5 | 2128 | 2158 |
3х70 | 31,4 | 2835 | ||
3х95 | 35,1 | 3730 | ||
3х120 | 37,5 | 4510 | ||
3х150 | 40,8 | 5530 | ||
3х185 | 45,2 | 6816 | ||
3х240 | 49,9 | 8615 |
Цена кабеля указана с НДС.
Внимание! Мы реализуем продукцию оптом. Принимаем заказы на сумму от 20 тыщ рублей. Доставка по Москве и до 10 км от МКАД осуществляется безвозмездно.
Описание кабеля ВВГнг-LS
Кабель силовой ВВГнг предназначен для подачи питающего напряжения от точки ввода кабеля от трансформаторной подстанции в здание до конечных потребителей. Основное назначение — внутренняя разводка в жилых, административно-гражданских и промышленных зданиях и сооружениях, в том числе специфичных — шахтах, коллекторах, полузатапливаемых объектах и тому схожих.
ВВГнг — негорючая версия стандартного кабеля ВВГ. Это русский эталон кабельной продукции, регулирующийся ГОСТом № 16442–80.
Примечание: некоторые производители выпускают кабель ВВГ, в том числе и «негорючих» версий, по своим ТУ, а не по ГОСТу. Рекомендуется для покупки только «гостовский» кабель, так как никто не даст гарантии, что продукция, выполненная по своим «техническим условиям» завода, полностью отвечает требованиям безопасности. Не считая того, грустно, но факт: у «тэушного» кабеля заявленное сечение нередко не соответствует фактическому. Проще говоря, оно бывает меньше положенного.
Существует отдельная версия данного кабеля — кабель ВВГнг ls, что значит Low Smoke — без дыма. Это более современный эталон, изготовленный с учетом европейских норм. Таковой кабель, кроме того что не пылает при обыкновенной температуре пламени (около 400 градусов), при плавлении не выделяет небезопасного для здоровья дыма.
Виды кабелей, расшифровка наименования
Аббревиатура ВВГ значит дословно «Винил-винил-голый». В этом случае расшифровка трактуется так:
- 1-ая литера — материал оболочки жил;
- 2-ая — состав наружной оболочки;
- 3-я показывает на наличие либо отсутствие брони.
Отсюда следует, что и диэлектрические оболочки жил, и наружное изолирующее покрытие выполнены из одинакового материала — поливинилхлорида (ПВХ-пластиката). Приставка «нг» значит, что в состав добавлены особые вещества на базе галогенов, препятствующие горению, так как в собственной начальной форме ПВХ при определенных критериях поддерживает горение. Дополнительная приставка LS значит, что спецкомпоненты — на безгалогеновой базе, они могут оплавляться, но не будут выделять дым.
«Г» — «голый» — показывает на отсутствие защитной броневой оболочки. Кабель, покрытый броней, имеет в маркировке третью буковку «Б».
Не считая того, название косвенно гласит и о материале, из которого изготовлены жилы. Отсутствие в самом начале литеры «А» значит, что жилы медные, так как «А» — это алюминий.
Дальше по традиции указывается цифровой код, значащий общее число жил и величину их сечения — к примеру, 3×1.5. В этом случае — 3 жилы сечением 1.5 мм любая.
Примечание: госстандарт допускает, что кабель ВВГнг ls может иметь «земляную» и даже «нейтральную» жилу уменьшенного сечения. Это также определяется по маркировке. К примеру — ВВГнг 4×4.0+1. Это означает — пятижильный кабель, имеющий 4 жилы сечением 4 мм и одну — на 2.5 мм (ровно на 1 шаг меньше). Для сопоставления — 3×4+1 означает 3 проводника на 4 мм и один — на 2.5 мм.
Другие виды кабелей
В линейку ВВГ, не считая обрисованных выше, входят следующие разновидности кабелей:
- ВВГ стандартный, без особенностей.

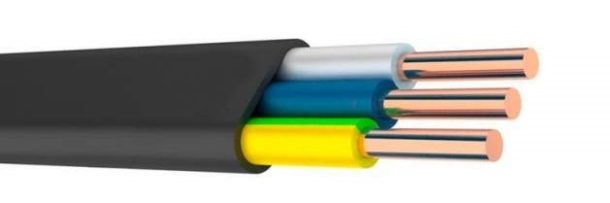

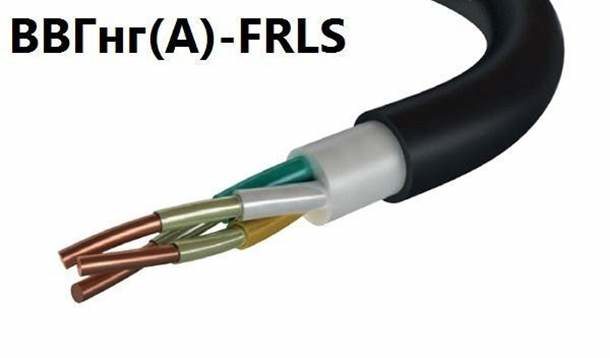

- ВВГнг FRLS — провод завышенной стойкости к воздействию огня, не выделяет дыма, не поддерживает горения при прокладке одним пучком. Предназначен для применения в зонах завышенной пожаро- и взрывоопасности.
- ВВГнг HF — отличается завышенной стойкостью к нагреву, при маленьком замыкании может выдержать температуру в 400 градусов.
- ВВГнг FRHF — версия HF завышенной огнестойкости для пожароопасных участков.

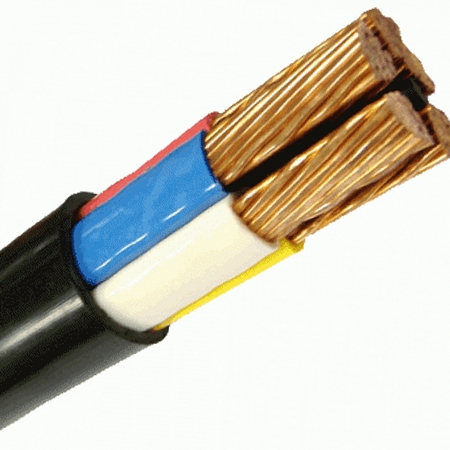

Конструкция
Кабель ВВГнг может иметь от 1 до 5 медных проводников различного сечения, при всем этом проводники могут быть как одножильные, так и многожильные крученые (многожильные, обычно, огромного сечения — от 4 мм). Форма проводника независимо от количества жил — круглая или секторная (приближенная к форме треугольника либо трапеции). Госстандартом допустим хоть какой из этих вариантов.
Каждый проводник заключен в персональную поливинилхлоридную оболочку. Наружный слой — толстая и достаточно крепкая изоляция из такого же поливинилхлорида. При всем этом форма кабеля в разрезе бывает круглой либо округлой — если проводники снутри «выстроены» в одну линию.
Цветовая маркировка стандартная: желто — зеленоватый провод — земля, синий — нейтраль, другие цвета — фаза. В некоторых кабелях нейтральный провод также может иметь уменьшенное сечение. Допустимо нанесение цветовой маркировки одной узкой линией соответственного цвета вдоль всего проводника.
Цвет наружной оболочки, обычно, черный (отличительный признак всех ВВГ-кабелей).
Вес кабеля типа ВВГнг ls впрямую находится в зависимости от суммарного сечения всех жил. Малая масса 1 км составляет 39 кг — одножильный круглый провод сечением 1.5 мм. Для сопоставления — вес ВВГнг провода того же сечения, но на 2 жилы будет составлять уже 72 кг (1 км). Вариация провода с секторными жилами имеет огромную массу.
Технические свойства и предназначение
Основная сфера использования этого типа кабелей — внутренняя разводка силовых и осветительных сетей. В домах, например, современные эталоны предполагают прокладку ВВГнг сечением 1.5 мм на освещение, 2.5 мм — к розеткам и 4 мм — для особо массивных потребителей вроде бойлеров и электроплит, впрямую от щитка.
Зависимо от сечения, ВВГнг рассчитан на внедрение в сетях переменного тока промышленной частоты, напряжением до 660 В или до 1 кВ.
Типовые ТТХ этого типа провода:
- очень выдерживаемая температура эксплуатации — до +70 градусов;
- очень выдерживаемая (до 4 секунд) температура нагрева — до +250 градусов;
- штатный температурный спектр эксплуатации — от –50 до +50 градусов;
- выдерживаемая влажность — до 98 %;
- эксплуатация в состоянии трагедии — до 8 часов в день, при всем этом не больше 1000 часов за весь срок службы кабеля;
- гарантийный срок службы — 5 лет, наибольший при грамотной прокладке — 30 лет и выше;
- малая температура окружающей среды, допустимая при монтаже кабеля — минус 15 градусов;
- малый радиус извива — до 7.5 поперечников сечения одножильного и до 10 — многожильного;
- максимально допустимый ток варьируется в согласовании с сечением и количеством жил. Минимум — 19 А для четырехжильного кабеля сечением жилы 1.5 мм. Двухжильный такого же сечения выдержит 24 А.
Тип ВВГнг предназначен в главном для использования в жилых, административных либо производственных помещениях классов взрывоопасности В-1б, В-1г, В-11, В-11а. Установка вероятен как открытым методом, так и в кабель-каналах либо гофрах, также способом вмуровывания в гипсовую стенку. Допустима протяжка на высоте на маленьком участке, где нет угрозы провисания и выхода тем самым из строя. При всем этом ВВГнг не предназначен для использования на открытом воздухе без гофры, так как поливинилхлорид плохо выдерживает воздействие ультрафиолета (который заходит в диапазон солнечного излучения).
Также данный кабель не предназначен для укладывания впрямую в земле, так как из-за отсутствия брони может стремительно придти в негодность. По мере надобности уложить его в траншею рекомендуется заключить его в железный рукав.
Кабели ВВГнг LS: технические свойства, расшифровка маркировки
Желание сберечь при подключении разных бытовых устройств либо прокладке проводки часто приводит к очень грустным последствиям. Появляется вопрос: как обеспечить обычное и неопасное функционирование системы, но при всем этом избежать ненадобных трат? Кабель ВВГнг LS является одним из наилучших вариантов для применения в домашних критериях и пользуется большой популярностью у электриков. Почему?

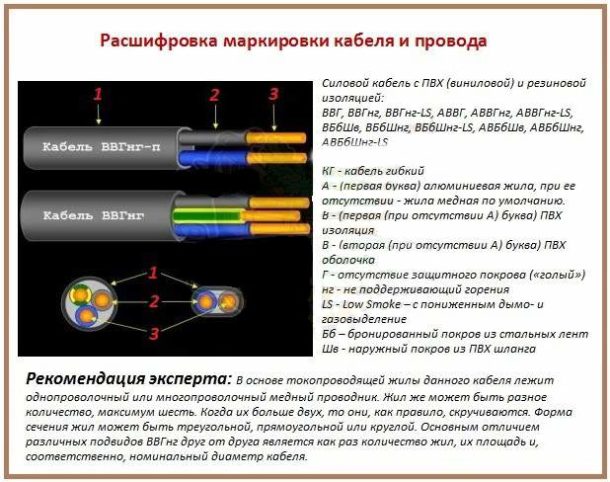

Расшифровка маркировки
До того как приводить описание параметров этого проводника либо его технические свойства, следует разобраться: что фактически обозначает эта аббревиатура и числа, которые следуют за ней. По другому неясно, какими свойствами обладает, к примеру, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?
С буквенными обозначениями все достаточно легко:
- Отсутствие буковкы «А» сначала указывает, что кабель медный.
- Две буковкы «В» обозначают, что обе оболочки, наружняя и внутренняя, сделаны из поливинилхлорида.
- Знак «Г» обозначает нагой провод. Его нельзя использовать при прокладке под землей либо в случае, если есть возможность физического повреждения без дополнительной защиты.
- «Нг» – свойство не поддерживать горение, дополнение «LS» показывает на то, что при возгорании выделение дыма будет наименьшим. Сокращение «LS» («ЛС») значит «low smoke», другими словами «мало дыма».
Знаков может быть и больше, к примеру, кабель ВВГнг а frLS 3х1,5. Расшифровка в данном случае будет следующей:
- Знак «а» указывает, что провод можно применять при групповой укладке.
- Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
- Может встречаться еще дополнительная буковка «п». Особенность такового провода – плоское размещение жил в проводе.
Числа после буквенного кода обозначают количество токопроводящих жил и их сечение.
К примеру, у кабеля ввгнг LS 4х25 имеется 4 жилы, любая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.

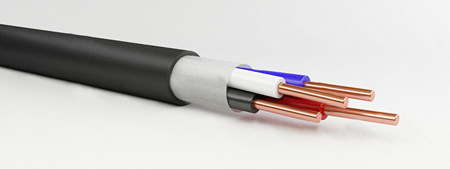

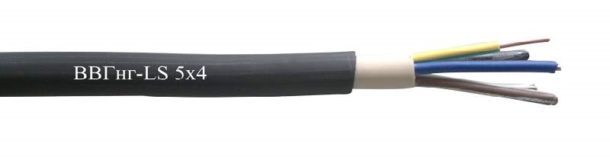

Конструкция провода
Провод ВВГнг может содержать до 5 токопроводящих жил. Зависимо от черт им может быть присвоен 1-ый либо 2-ой класс в согласовании с ГОСТ 22483.
- По собственной форме жилы бывают секторными либо круглыми.
- Любая жила имеет персональную изоляцию из поливинилхлорида. Ее толщина должна составлять более 0,3 мм. Изоляция должна заполнять все промежутки между жилами, не оставляя никаких пустот.
- Жилы могут быть выполнены в виде одного провода либо скручиваться из нескольких. В последнем случае (это более типично для секторальных проводов) производители могут отрешиться от персональной поливинилхлоридной изоляции, покрыв скрутку внахлест слоем термоскрепленного полотна либо полиэтилентерефталатной пленки.
- Обычно, токопроводящие жилы маркируются различными цветами для удобства при проведении монтажных работ.
- Кабель может иметь жилы заземления и нулевые. Они могут отличаться не только лишь раскраской (заземление – желто-зеленые, нулевые – голубые), но и площадью сечения. В таком случае это также отображается в маркировке провода, к примеру, ВВГнг LS 5х10 + 1х5(N).
Величина сечения жил впрямую находится в зависимости от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, увеличивается и вес провода. Так, километр кабеля (а конкретно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а таковой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более четкие данные приводятся в особых таблицах.
Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в данном случае будут отличаться шириной изоляционных слоев, а поэтому, и поперечником. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный внешний поперечник 9,3 мм, а таковой же кабель, но рассчитанный на 1000 В – 10,2 мм.
Использование
Силовой кабель, к примеру, ВВГнг а LS 3х1,5, предназначен для прокладки снутри помещений, где предполагается присутствие людей. Этому содействует его способность не поддерживать горение и выделять малое количество ядов при нагревании. Это могут быть жилые дома, кабинеты, магазины и т.д..
Прокладку проводов этого типа создают при температуре не ниже -15˚С, в неприятном случае будет нужно дополнительный обогрев.
Спектр рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод долгое время не теряет собственных параметров даже, если нагреется при эксплуатации до +70˚С, а пылать начинает только при +400˚С.
При монтаже малый радиус извива проводника не должен составлять меньше 7–10 его внешних поперечников.
Ведущими производителями кабелей ВВГнг LS в Рф являются российские компании:
- Столичное ЗАО «Москабельмет»;
- Санкт-Петербургское ЗАО «Севкабель»;
- Подольское ЗАО «НП «Подольсккабель»;
- Смоленское ООО «Конкорд».
При соблюдении критерий эксплуатации и повторяющемся осмотре изоляции производители обещают 30-летний срок обычного применения кабеля и дают пятилетнюю гарантию с момента монтажа проводки.
