Оборудование, установленное в ванной комнате, служит для сушки полотенец, сотворения нужной температуры. Оно же предутверждает образования плесени, возникновения сторонних запахов и именуется полотенцесушителем. Очень ответственный узел, который должен создавать в сыром помещении нормальную влажность. Стандартное оборудование рассчитано на площадь 5 квадратных метров. Верная установка полотенцесушителя создаёт нужный локальный климат. Об установке этого оборудования идёт речь в данной статье. В огромных ванных комнатах применяется другой тип обогревателей.
Правила установки полотенцесушителя предписывают нормы монтажа этого узла сантехники. Существует схема включения в систему жаркой воды. Другой будет обвязка при включении в систему отопления. Применяются электрические подогреватели, которые не подключаются к аква системам, работают автономно.
Делается установка полотенцесушителей по СНиП 2.04.01.85, соединение приёмника с системой жаркого водоснабжения. Аннотация по монтажу оборудования отражает все нормы и правила установки полотенцесушителя по СНиПам. Выполнение этого закона монтажников исключает трагедии на небезопасном узле жаркой воды.
Системы внутреннего холодного и жаркого водоснабжения
5. Системы водопровода жаркой воды 5.1. Зависимо от режима и объема употребления жаркой воды на хозяйственно-питьевые нужды построек и сооружений различного предназначения следует предугадывать системы централизованного водоснабжения либо местные водонагреватели.
Примечание. По мере надобности подачи жаркой воды питьевого свойства на технологические нужды допускается предугадывать подачу жаркой воды сразу на хозяйственно-питьевые и технологические нужды.
Читайте также: Как верно возвести перегородку из ОСБ
5.2. Не допускается соединять трубопроводы системы жаркого водоснабжения с трубопроводами, подающими жаркую воду непитьевого свойства на технологические нужды, также конкретный контакт с технологическим оборудованием и установками жаркой воды, подаваемой потребителю с вероятным конфигурацией ее свойства.
5.3. Выбор схемы обогрева и обработки воды для систем централизованного жаркого водоснабжения следует создавать согласно СНиП 2.04.07-86* и |Управлению по проектированию термических пунктов”.
5.4. В системах централизованного жаркого водоснабжения следует предугадывать размещение пт обогрева воды, обычно, в центре района употребления жаркой воды.
5.5. Разрешается не предугадывать циркуляцию жаркой воды в системах централизованного жаркого водоснабжения с регламентированным по времени потреблением жаркой воды, если температура ее в местах водоразбора не будет понижаться ниже установленной в разд. 2 реальных норм.
5.6.* В зданиях и помещениях лечебно-профилактических учреждений, дошкольных и жилых зданиях в ванных комнатах и душевых следует предугадывать установку полотенцесушителей, присоединяемых к системам жаркого водоснабжения, обычно, по схеме, обеспечивающей неизменное обогревание их жаркой водой.
Примечания: 1. При подаче жаркой воды системами централизованного жаркого водоснабжения, присоединенными к теплосетям с конкретным водоразбором, допускается присоединять полотенцесушители к самостоятельным системам отопления круглогодичного деяния ванных комнат и душевых.
2. На полотенцесушителях следует предугадывать запорную арматуру для их отключения в летний период.
5.7. В жилых и публичных зданиях высотой выше 4 этажей следует соединять воединыжды группы водоразборных стояков кольцующими перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В секционные узлы следует соединять воединыжды от 3-х до 7 водоразборных стояков. Кольцующие перемычки следует прокладывать по теплому чердаку, по холодному чердаку под слоем термоизоляции, у потолка верхнего этажа при подаче воды в водоразборные стояки снизу либо по подвалу при подаче воды в водоразборные стояки сверху.
Примечание. Допускается не закольцовывать водоразборные стояки при протяженности кольцующей перемычки, превосходящей суммарную протяженность циркуляционных стояков.
5.8. В зданиях высотой до 4 этажей, также в зданиях, в каких отсутствует возможность прокладки кольцующих перемычек, допускается устанавливать полотенцесушители:
на циркуляционных стояках системы жаркого водоснабжения;
на системе отопления ванных комнат круглогодичного деяния, при всем этом водоразборные стояки и разводящие трубопроводы следует прокладывать вместе с трубопроводами отопления в общей изоляции.
5.9. Присоединение водоразборных устройств к циркуляционным стоякам и циркуляционным трубопроводам не допускается.
5.10. Для сельских населенных мест и поселков выбор типа системы жаркого водоснабжения определяется технико-экономическим расчетом.
5.11. Установку баков-аккумуляторов в системе централизованного жаркого водоснабжения следует предугадывать согласно разд. 13.
Читайте также: Утепление откосов пластмассовых окон
5.12.* Давление в системе жаркого водоснабжения у санитарных устройств должно быть менее 0,45 МПа (4,5 кгс/кв.см).
Порядок монтажа полотенцесушителя
Верная установка полотенцесушителя вероятна только при учёте выполнения требований монтажа. Все допуски и размеры учитывают реальные аварийные случаи и ориентированы на устранение вероятных обстоятельств трагедии.
- Расстояние от стенки до центра сечения трубы должно быть от 35 до 55 мм, зависимо от размера.
- Стандартный поперечник бесшовных труб 32 либо 25 мм.
- Для монтажа конструкции стоят крепления, на которых крепится изделие. Соединение с магистральной трубой осуществляется резьбовыми муфтами. Внутренняя резьба соответствует 1* и ¾ *, зависимо от поперечника. На трубопроводе соответственный шаг резьбы, только наружный.
- Поперечник магистрального трубопровода не должен быть больше, чем сечение полотенцесушителя. Данное требование предутверждает сопротивление и увеличение давления в местах сужения, по правилам установки полотенцесушителя.

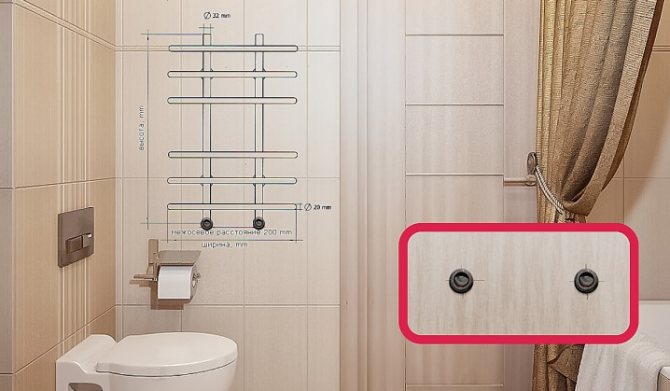

Направление движения теплоносителя сверху вниз. На схемах подключения полотенцесушителя тщательно отмечены нужные нормы и допуски. Следует направить внимание, что установка оборудования в случае подключения к отопительной системе выполнен с перемычкой, позволяющей отключать обогреватель. Такое подключение именуется закрытым. Существует открытая схема подключения к жаркому водоснабжению. При всем этом перемычка не устанавливается.
Схемы подключения U-типа полотенцесушителей либо конструкции М-типа одинаковы. Порядок её монтажа тот же. После монтажа, согласно правил, установки полотенцесушителей, проводятся гидравлические тесты давлением 1 Мпа в течение 2-ух минут. После чего устанавливается водоразборная арматура.

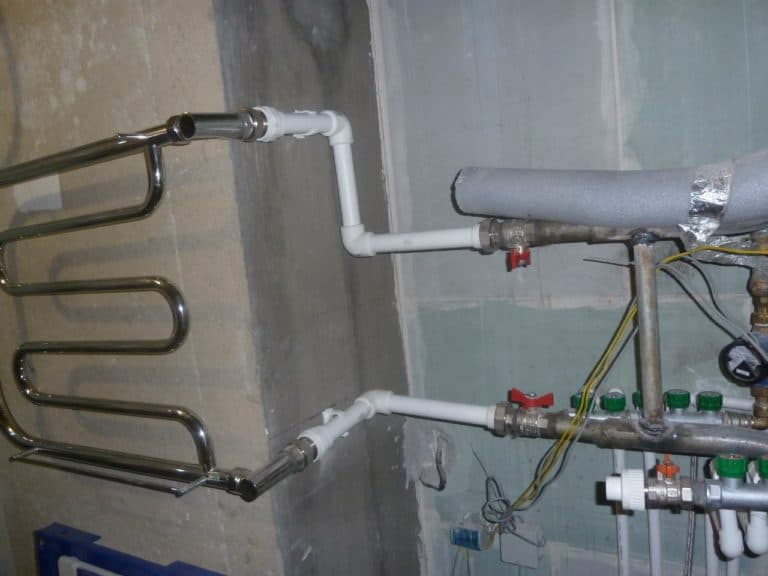

Как крепится змеевик
Установка полотенцесушителя пошагово всеми фитингами происходит следующим образом.
- На рабочую стенку наносят разметку для того, дабы ровно установить крепления.
- По разметке подготавливаются отверстия под дюбеля.
- Следующим шагом все крепления крепятся к сушке, а позже прикручиваются к рабочей зоне при помощи саморезов.
- Заключительным шагом становится подсоединение устройства к нужным вентилям при помощи фитингов. Все соединения непременно уплотняются льняной подмоткой.
Если вы делаете установку полотенцесушителя в ванной своими руками, то стоит учесть, что могут быть применены прямые и угловые фитинги, зависимо от того, какой тип подключения применяется в этом случае.
Высота установки полотенцесушителя

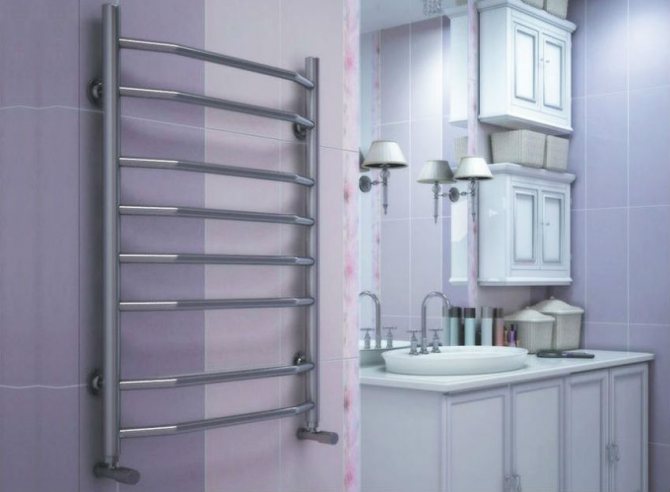

Полотенцесушитель ступенчатый водяной
Особенные требования предъявляются к высоте установки полотенцесушителя. Они учитывают лучшую теплопотерю нагревателя и удобство эксплуатации. Высота установки полотенцесушителя по СНиПам 120 см от уровня пола. Не считая того, в нормативах предписано, устанавливать стиральную машину под нагреватель. При всем этом, машина с вертикальной загрузкой не должна задевать трубы. Разборный узел находится от него более 60-ти см.
Бывает, высота установки полотенцесушителя, в силу разных обстоятельств не может быть выдержана. Потому есть общие советы по монтажу оборудования. Они позволяют устанавливать конструкцию не ниже 95-ти см от уровня пола и не выше 170, дабы обеспечить удачный доступ к высшей части. Как верно произвести установка оборудования, показано в видеоклипе
При самостоятельном подключении обогревателя к системе жаркой воды либо подогрева, необходимо пристально изучить нормативные документы, поглядеть видеокурс монтажа и ознакомиться с монтажными схемами на рисунках. Повышенное внимание следует направить на высоту установки полотенцесушителя по СНиПам
Уровень розеток для подключения
Установка розеток для подключения электрических полотенцесушителей также осуществляется согласно регламентированным требованиям. И сначала установленные правила подразумевают защиту человека. При эксплуатации юзер ни при каких обстоятельствах не должен получить удар током. Что касается монтажа розеток, их должны устанавливать спецы. Ну а те, кроме ГОСТа и СНиПа, руководствуются еще одним правилом, а конкретно: «чем выше розетка, тем безопаснее».
Безупречный уровень розетки для змеевика составляет 60 см. Такового расстояния хватит, дабы подключить оборудование и исключить возможность замыкания при случайном прорыве трубы полотенцесушителя.
Принципиально, дабы установкой электрического, сантехнического и вспомогательного оборудования занимались мастера, по другому избежать заморочек не получится.
Читайте также: Создание правильной обстановки в детской комнате: интерьер и мебель
Лучшая высота для комфортабельного применения устройства

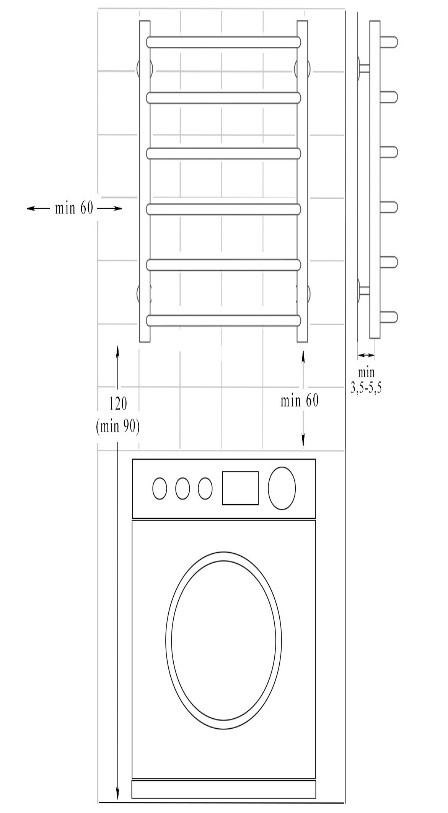

По снипу верно монтировать полотенцесушитель на высоте 1,2 м от плоскости пола. Также спецы советуют устанавливать радиатор над стиральной машиной. Это предупредит ее коррозию в критериях завышенной влажности.
Более распространенная высота расположения креплений полотенцесушителя составляет 0,95-1,7 м. И снова появляется вопрос, на какой высоте вешать полотенцесушитель. Ответ прост: на высоте, которая обеспечит комфортабельное внедрение изделия всеми членами вашего семейства.
Расстояние от радиатора до любого сантехнического устройства должно бать не меньше 0,6 м. В некоторых ситуациях (многоуровневые полы, необычная либо малая ванная комната) нереально выполнить все требования нормативных документов и снип. Тогда малая высота от пола для М-образных изделий составляет 0,9 м, для U-образных изделий — 1,1 м.
Сейчас вы точно понимаете, на какой высоте вешать полотенцесушитель. Вооружившись стандартными сантехническими инструментами, можно просто выполнить установка вышеуказанного устройства своими руками. Если вы сомневаетесь в собственных возможностях, то обратитесь за помощью к спец бригаде сантехников.
Дополнительные варианты установки
Даже при всем желании, не всегда удается учитывать нормативы и требования СНиП в дизайнерских проектах. Также это может быть связано с наличием многоуровневого пола в малеханькой комнате. Рекомендуем управляться ординарными правилами:
- Размещение сушилки в ванной составляет от 95 до 170 см. Для вас необходимо подобрать такое расстояние до пола, дабы взрослый человек мог комфортабельно воспользоваться устройством.
- При монтаже змеевика-лесенки человек должен доставать до ее верхней перекладины.
- M-образные змеевики крепятся более 90 см, U-образные – более 110 см.
Эти обыкновенные правила посодействуют для вас выполнить монтажные работы своими руками в очень сжатые сроки.
Главные типы сушилок
Различные типы змеевиков отличаются формой и материалом, из которого они сделаны. Долгим сроком службы владеют изделия, выполненные из нержавеющей стали. Их поверхность не покрыта дополнительным напылением, а просто отполирована до блеска за счет чего создается симпатичный вид.
Что касается латунных и блестящих изделий, то срок службы варьируется от 5 до 10 лет, после этого пригодится замена.
Рекомендуем выбирать модели полотенцесушителей у каких отсутствуют перемычки и соединительные швы.
Принципиальное значение при покупке понравившегося изделия имеет поперечник труб и форма конструкции сушилки. Посреди часто встречающихся форм:
От формы и конструктивных особенностей зависит высота установки, что прописывается в эталоне для бытовых потребителей.

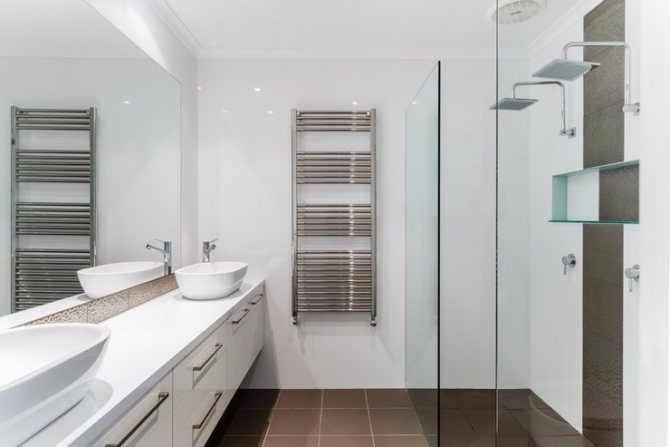

Высота установки полотенцесушителя от пола
Высота установки полотенцесушителя от пола – принципиальный аспект расположения отопительного устройства в ванной комнате. На какой высоте вешать полотенцесушитель ванной? Ответ на этот вопрос дает материал публикации, предлагаемой вашему вниманию.
Согласно положений СНиП полотенцесушитель должен висеть на высоте 1200 мм. В ряде других нормативных документов можно отыскать другие значения высоты – 950 и 600 мм. Тяжело судить, каким из этих значений нужно управляться.
Если принять малое расстояние до пола в 1,2 метра – то не всегда получится установить полотенцесушитель. Высота потолка стандартной ванной комнаты составляет 2,2 – 2,3 метра. Если приобрести сушилку с высотой корпуса более 1 метра – устройство просто не пройдет по габаритам. При выборе малого значения – 600 мм и приобретении напольного полотенцесушителя появляется вопрос – как выдержать требуемое нормами расстояние?
Одним словом – ситуация достаточно запутанная. Решение же смотрится достаточно легко. При монтаже полотенцесушителя следует управляться следующими аспектами:
- Сначала – удобством использования устройством;
- Размерные свойства полотенцесушителя;
- Способности подключения и производства монтажных работ;
- Размещение полотенцесушителя относительно других частей интерьера ванной.
Полотенцесушитель следует располагать на средних высотах, дабы человек мог без усилий достать до полотенца. В особенности это животрепещуще для семей с малеханькими детками. Перед монтажом изделия можно фактически представить, какое размещение полотенцесушителя самое комфортное, просто приложив его к стенке.
Не следует располагать сушилку и лишне низковато. В данном случае полотенца могут касаться пола, часто мокроватого после аква процедур.
Вторым по значимости после удобства использования аспектом является размер сушилки, сначала – высота. Она нередко диктует конкретное размещение устройства – расположить выше либо ниже не позволяет габаритный размер высоты, в особенности если он имеет огромное значение.
Также принципиально размещение полотенцесушителя (другими словами его точек подключения) относительно точек привязки к трубопроводам с теплоносителем. Не считая того, при проведении монтажных работ по установке нужна некоторое свободное место для работы инвентарем. Эти аспекты налагают свои поправки и корректировки в величину установки устройства. Все эти требования в равной мере справедливы и для электрических полотенцесушителей.
При выборе высоты установки изделия необходимо управляться удобством обоюдного расположения полотенцесушителя и других частей интерьера – ванной, раковины, унитаза. Вешать устройство лишне низковато над ними не следует – в данном случае на полотенца будут попадать брызги воды при использовании душевой лейкой либо раковиной. Наилучшим же решением считается не располагать сушилку над ванными, раковинами либо унитазами – ее лучше поместить вблизи, ведь полотенца могут соскользнуть и свалиться в воду.
Требования СНиП и других нормативных документов по высоте размещения полотенцесушителя следует принимать как советы. К тому же необходимо подчеркнуть, что положений, налагающих какую-либо ответственность за несоблюдение нормативов по высоте в случае размещения полотенцесушителя, не существует. Также пока не встречалось инфы о проведении проверок представителями управляющих компаний на предмет соблюдения требований по высоте размещения сушилок.
