N и l в электрике

Заземление является неотъемлемой частью электрической сети, естественно если данная сеть проложена согласно нормативным документам. Такая система заземления как TN-C на данный момент уже не животрепещуща, но в связи с отсутствием способности её замены, эксплуатируется как в высотных, так и в личных домах. Основная особенность системы — разделение PEN-проводника на рабочий ноль и защитный.

Главные разновидности систем заземления

До того как перебегать к PEN-проводнику, стоит более тщательно разглядеть систематизацию имеющихся систем заземления и их короткую характеристику.

  1. TN. Значит систему с глухозаземлённой нейтралью, когда для подключения рабочего ноля и защитного контура применяют общую нейтраль от источника тока (впрямую от генератора либо трансформатора, где преобразуется напряжение). Непременное условие данной системы — подключение корпуса любого электроприбора к общей нейтрали. Заземление TN имеет следующие разновидности:
    • TN-C. Происходит соединение рабочего и защитного ноля. Пример — трёхфазная сеть с нулевым проводником, всего применяется 4 провода.
    • TN-S. Система более неопасна и продуктивна, но обладает более высочайшей ценой. К потребителю идёт 5 проводов: 3 фазных, 1 нулевого и 1 защитного. Рассредотачивание потенциалов делается конкретно у источника электрического тока.
    • TN-C-S. Более дешёвый вариант предшествующей защитной системы. Рабочий и защитный ноль поступают к потребителю в виде PEN-проводника. У источника тока происходит комбинирование нейтралей, что позволяет сберечь на расходах.
  2. TT. Заземления потребителя осуществляется конкретно по месту его размещения. Более нередко применяется в местности, где подача электроэнергии происходит по воздушным ЛЭП. К потребителю поступает 3 фазы и рабочий ноль, а контур заземления устанавливается вблизи.
  3. IT. Система свойственна отсутствием ноля, поступающего к потребителю от источника. Контур заземления устанавливается в конкретной близости от потребителя. Для понижения вероятности поражения электрическим током все корпуса электроприборов подключают к шине заземления.

Необходимость разделения PEN-проводника

Почему многие юзеры делят PEN-проводник? Ответ прост, и он прописан в правилах устройства электроустановок (ПУЭ).

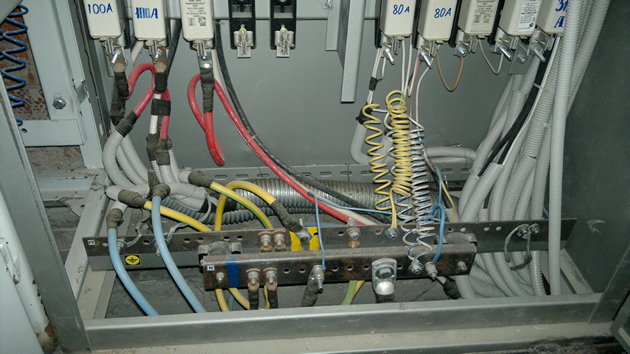

ПЕН

Согласно ПУЭ, при подаче напряжения 380/220 В, должна устанавливаться система заземления ТN-S, в некоторых случаях допускается ТN-С-S. К огорчению, состояние проводки в высотных домах оставляет вожделеть наилучшего и в качестве заземления фактически всюду установлена TN-C. Такие устаревшие нормы опасны при нагрузках современных бытовых устройств, а защита электрической сети является основным аспектом безопасности проживания в квартире либо личном доме.

Неотклонимым условием перехода на более современные ТN-S либо ТN-С-S служит разделение PEN-проводника на PE и N. При таковой процедуре PEN-проводник делят на рабочий и защитный ноль. Многие юзеры стараются выполнить это без помощи других, дабы не завлекать людей с подходящим образованием, что станет предпосылкой излишней растраты средств. Последствием становится неверный установка, что приводит к серьёзным дилеммам с эксплуатацией электросети.

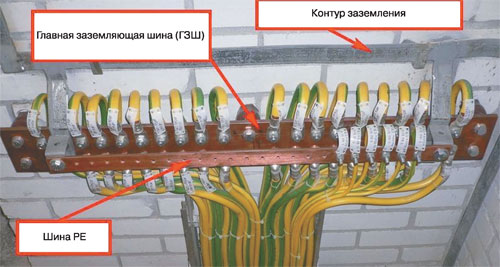

Разделение PEN-проводника

ПУЭ говорит: место разделения PEN-проводника обязано иметь надлежащие распределительные элементы (шины). Не допускается скрещение рабочего и защитного нолей. Основной PEN-проводник подключается к месту, которые потом будет смонтировано как PE проводник.

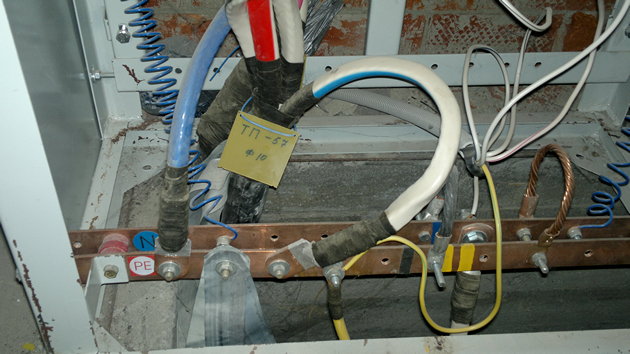

ПЕН 2

Такое разъяснение довольно путанное, но ответ довольно легко: после разделения приходящего PEN-проводник на PE и N проводники, его нельзя соединять поновой. Процесс монтажа ещё проще: довольно смонтировать 2 шины и соединить их между собой перемычкой. Для того, дабы при эксплуатации не появлялись ошибки, шины следует промаркировать. Нулевая рабочая шина помечается стандартным синими цветом, а на шине заземления ставится соответственное обозначение.

Перемычкой может стать либо провод сечением более 10 см², либо пластинка, выполненная из такого же материала что и шины. При всем этом между шиной рабочего ноля и корпуса щитка должен быть установлен изолятор. Шину заземления допускается укреплять конкретно к щитку.

Система заземления TN-S

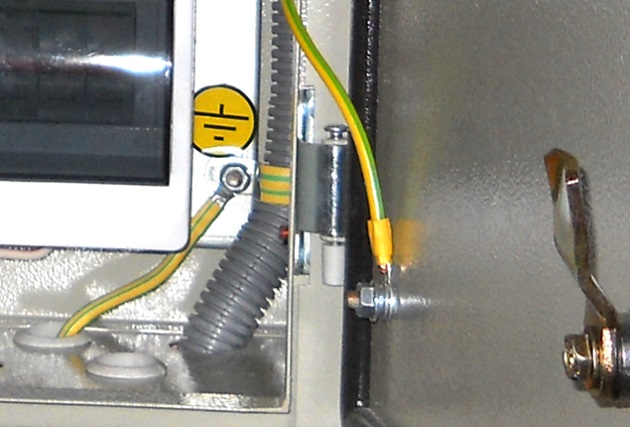

После такового монтажа, согласно ПУЭ, следует произвести повторное заземление защитной шины. Для этого в правилах предлагают применять естественные заземлители. После проведения работ, следует проверить сопротивление смонтированного заземляющего устройства и подключить к шине.

Можно ли поделить PEN-проводник в общем электрощите

Делать без помощи других это не рекомендуются из-за противоречия ПУЭ и следующим причинам:

  • PE проводник после разделения следует повторно заземлить. Выполнить же это в щетке на этаже нереально. Исключительно в основной электрощитовой, где установлен вводный автоматический выключатель, обеспечивающий электроэнергией целый дом.
  • Воспрещается нарушать принятую определёнными инстанциями схему размещения электрических частей. Такое действие, в скором времени, приведёт к приличному штрафу. Потому разделение PEN проводника следует предоставить соответственной электротехнической службе.

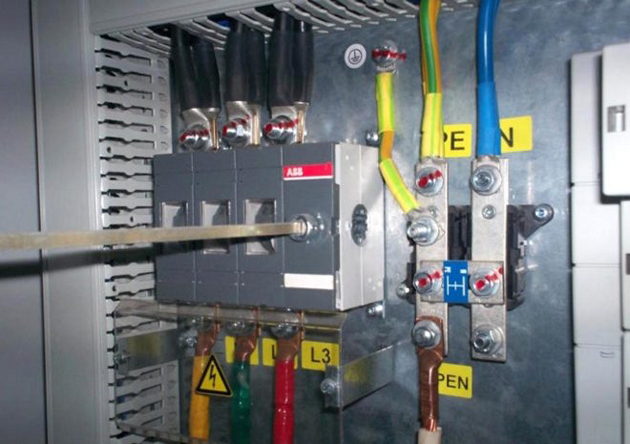

ПЕН 3

На данный момент происходит постепенное обновление электротехнического хозяйства в высотных домах. Данный процесс довольно трудоёмкий и впрямую находится в зависимости от наличия средств. При подмене старенького либо установке нового электрического щита, PEN-проводник делят на шины PE и N. При всем этом все деяния происходят только на вводе в дом. Многие организации, выполняющую данную разновидность работ, не занимаются щитками, установленными на каждом этаже.

Последовательность разделения PEN-проводника «с нуля»

Для того, дабы осознать корректность данной процедуры, нужно ознакомиться с примером её последовательности. При отсутствии соответственного образования и допуска до электротехнических работ, делать процесс без помощи других не рекомендуется.

ПЕН 4

  1. До монтажа следует отключить напряжение. Для этого довольно перевести автоматический выключатель, который является главным, в нижнее положение. После его выключения нужно проверить при помощи индикаторной отвёртки отсутствие небезопасного потенциала.
  2. Можно приступать к монтажу шин. Применяют особые медные либо дюралевые пластинки с готовыми отверстиями под болты. Если под рукою таких нет, то их можно сделать без помощи других, подойдёт обычная сталь, в какой при помощи дрели и свёрл делают отверстия.
  3. Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
  4. Вторую шину, выполняющую роль заземления, можно укреплять сходу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления нужно нанести подобающую маркировку. По эталонам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен особый символ. Дабы не растрачивать время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
  5. Между планками нужно закрепить перемычку. Для этих целей также подойдёт пластинка, выполненная из такого же материала что и шины.

Принципиально! Нельзя применять соединение алюминия и меди. Контакт этих 2-ух металлов с течением времени окисляется и может стать предпосылкой возгорания.

Следует держать в голове, что лучше не делать вышеперечисленную функцию, не имея познаний и опыта в области электрики либо электротехники.

Более нередкие ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника без помощи других нужно обязательно соблюдать правильную последовательность данного процесса. Добиваться очень надёжного контакта всех соединений, применять высококачественные электротехнические материалы и иметь под рукою надёжный инструмент, который сбережет время.

Более нередкой ошибкой можно именовать подключение входного ноля к шине, которая будет делать роль заземления. В ПУЭ имеется соответственный пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной. Потому после работ следует направить внимание на подключение и ещё раз всё проверить.

ПЕН 5

В качестве перемычки очень нередко применяют хоть какой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует сберегать на таких принципиальных вопросах как электричество в доме либо квартире.

Внедрение плохой изолирующей ленты также может быть небезопасно. При краткосрочных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт остается открытым. Что уже является нарушением техники электробезопасности и наращивает шансы появления недлинного замыкания. При всех электротехнических работах идеальнее всего применять термоусадочную трубку.

При работах с квартирными щитками нередко встречается огромное количество скруток. Таковой метод соединения уже стал неактуальным, он даёт плохой контакт, который, как и внедрение алюминия с медью, может привести к пожару. На данный момент есть особые гидравлические прессы, дозволяющие соединить провода при помощи гильз. Цена таких изделий высочайшая, но достигается наибольшее качество соединения. При отсутствии подобного инструмента идеальнее всего использовать болтовые соединения с несколькими шайбами.

Методы перехода высотного дома на систему TN-C-S

Не имеет смысла без помощи других переделывать систему TN-C всего дома, для этого есть особые службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы высотного дома:

  1. Как ни обыденно, но многие жильца высотных домов предпочитают просто ожидать. На данный момент в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответственных инстанциях, отвечающих за коммунальные услуги, можно выяснить, стоит дом на очереди либо нет, и когда запланирован ремонт.
  2. Можно не ожидать полгого ремонта, а оплатить услуги конторы, которая занимается монтажом электрических сетей. Естественно данный метод очень накладный, так как компания прокладывает новые полосы, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но кроме электромонтажных работ, компания также берёт на себя нормативную базу, которую позже без помощи других заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
  3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут интенсивно помогать при проведении работ. К огорчению, на таковой вариант соглашаются не многие компании, предпочитая делать всё без помощи других.

ПЕН 6

Если не один из вышеперечисленных вариантов не устраивает, тогда можно без помощи других поделить PEN-проводник в электрическом щите на лестничной клеточке. Растраты при всем этом будут еще наименьшими чем при монтаже вводного шкафа целого дома. Если проводить работы без помощи других, но нужно только закупить расходные материалы, цены на которые на данный момент умеренные.

Галетный переключатель обозначение на схемах

Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обыденный (однополюсный) выключатель. Но если последний позволяет только порвать либо соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их главные отличия.

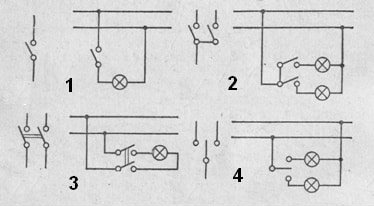

Схематическое изображение различных коммутационных устройств

Схематическое изображение разных коммутационных устройств

На рисунке показано:

  1. обыденный выключатель и вариант его подключения;
  2. пример применения сдвоенного выключателя;
  3. подключение двухполюсного выключателя;
  4. коммутатор.

Заметим, что переключатели могут быть на два и поболее направлений, к примеру, четырехполюсный либо силовой трехфазный. О последних имеет смысл поведать более тщательно.

Трехфазные коммутаторы

Трехфазные силовые переключатели обширно используются в схемах управления сильными асинхронными электродвигателями, их предназначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет значительно понизить пусковой ток. На рисунке показана схема такового подключения.

Читайте также: Счетчик CE301BY S31 043 JAVZ (5-10)А трансформаторный Энергомера

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Пуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — более распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления разными видами электрических нагрузок.

Сфера использования кулачковых коммутаторов достаточно пространна, приведем несколько примеров их применения:

  • коммутационные щиты управления переменным и неизменным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных частей нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (любой из которых отвечает за коммутацию одной полосы), помещенных в один корпус. На нижнем рисунке показано устройство такового пакета.

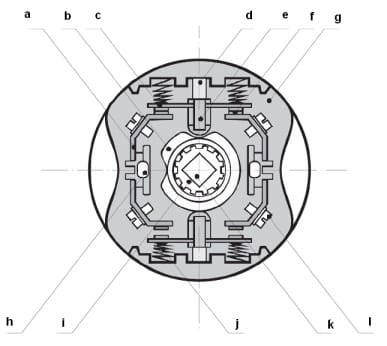

Пакет кулачкового коммутатора

Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – особый выступ «кулачек», который позволяет задерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), обычно, сделанные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, другими словами когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении

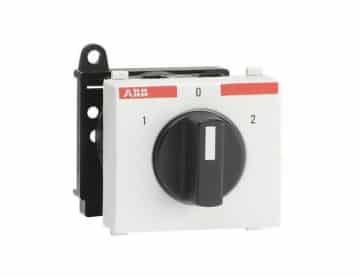

Коммутатор ABB в режиме нулевого положения

Коммутатор ABB в режиме нулевого положения

Заметим, что все главные свойства коммутаторов указываются на корпусе устройств, там показываются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Схема и таблица коммутации переключателя SPAMEL

Схема и таблица коммутации переключателя SPAMEL

Читайте также: Что такое глубинное заземление

Благодаря таковой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

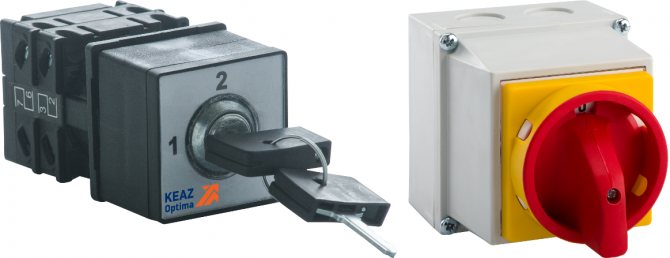

Кулачковые переключатели — любые задачи им под силу

Часто, словосочетание «эффективное решение», вызывает ассоциацию с неким на техническом уровне сложным аппаратом либо устройством. Но есть на техническом уровне обыкновенные и, что принципиально, надежные аппараты, на базе которых можно создавать действенные решения. Речь в нынешней статье пойдет о кулачковых переключателях.

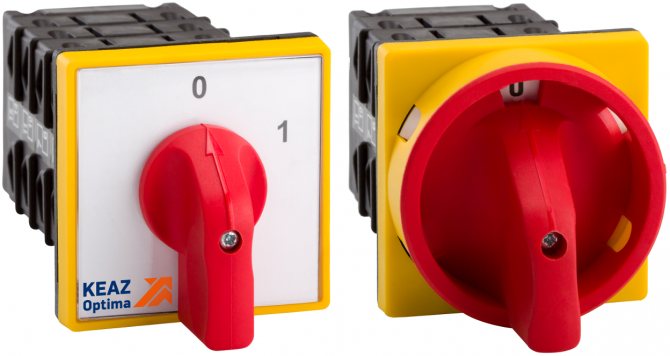

Что такое кулачковый переключатель?

Согласно ГОСТ, кулачковый переключатель – это аппарат для цепей управления, снабженный органом управления (ручкой либо ключом), приводимым в действие вращением.

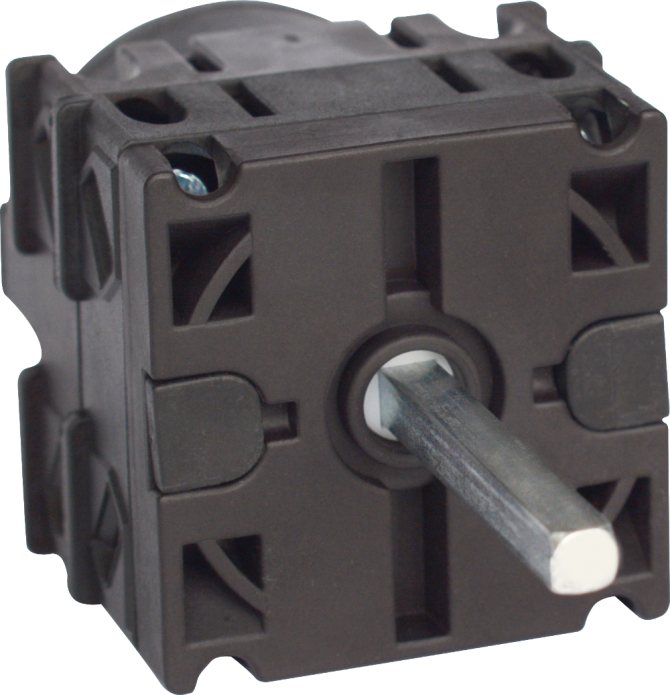

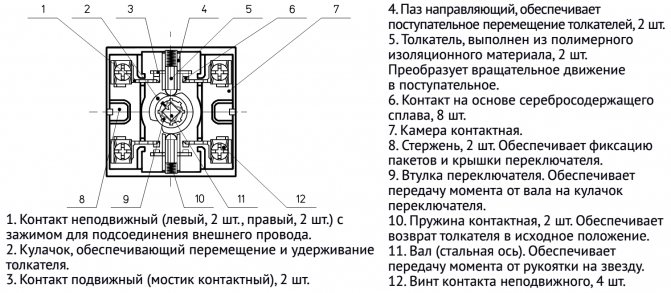

Устройство кулачкового переключателя серии 4G

Как видно из рисунка и описания составляющих частей, устройство кулачкового переключателя достаточно обычное и понятное. Сам аппарат содержит минимум перемещающихся частей, что обеспечивает наивысшую надежность производимых им операций.

Основной перемещающийся элемент — вал не должен изгибаться либо скручиваться при повороте ручки управления. Только железные валы, к примеру железные, владеют нужным показателем жесткости на кручение и обеспечивают надежное переключение групп контактов. Это свойство в особенности принципиально при управлении электродвигателем, т. к. пластмассовые валы могут изгибаться, и несколько групп контактов могут сразу оказаться в положении, которое создаст аварийную ситуацию.

Более принципиальной составляющей надежной и долговременной работы кулачкового переключателя является высочайшее качество контактных материалов. Так, контакт из серебряного сплава, устойчивый к воздействию электрической дуги, обеспечивает высочайшие характеристики коммутационной износостойкости.

Где используются кулачковые переключатели?

Главные сферы использования аппаратов:

  • переключение схем обмоток электродвигателя звезда-треугольник
  • щиты неизменного и переменного тока
  • щиты управления АВР
  • управление приводами секционных разъединителей и выключателей на трансформаторной подстанции
  • переключение режимов управления электрическим оборудованием (ручное, автоматическое, местное управление)
  • управление режимами работы ТЭН в нагревательном оборудовании
  • управление во вторичных цепях (цепи измерения, сигнализации и т.д.)

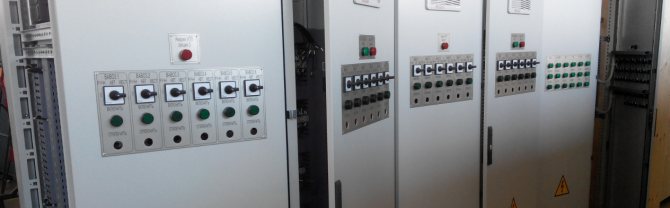

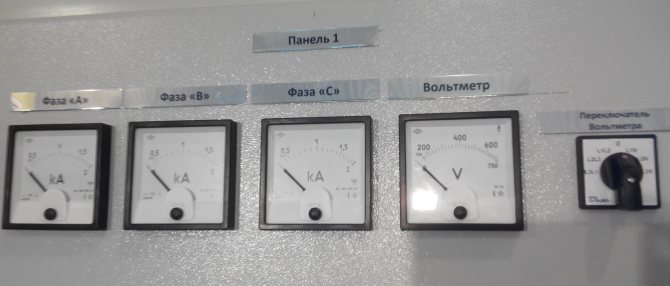

Более тщательно разглядим последний пункт в этом перечне. Так, к примеру, для измерения фазных и межфазных величин напряжения можно применить один 7-ми позиционный кулачковый переключатель и один вольтметр. Это решение может поменять установку целых 6 отдельных вольтметров! Согласитесь, это решение удобнее в монтаже, также сберегает не только лишь средства, но и место в щите.

Читайте также: ТОО "General Electrical Technology"

Также находят использование кулачковые переключатели с желтоватой передней панелью и красной ручкой в щитах аварийного управления.

Необходимо отметить, что кулачковые переключатели становятся комфортной подменой выключателей нагрузки там, где нужна коммутация огромного количества контактов и положений.

Кулачковые переключатели используются не только лишь в обычных решениях для сокращения количества измерительных и иных устройств вторичных цепей. Они с фуррором решают и современные задачи, примером которой может служить организация байпас-схемы (от англ. bypass — обход).

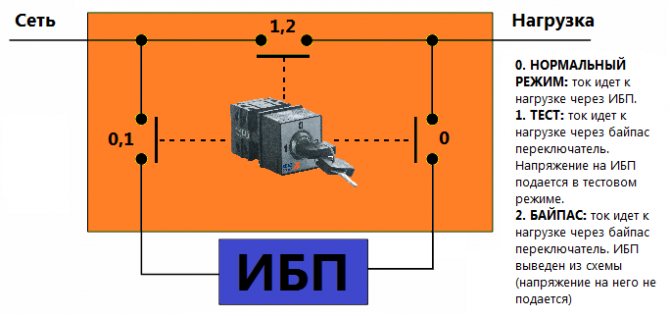

В классическом осознании байпас подразумевает обход какого-нибудь элемента либо части электрической схемы. Допустим, что питание вашего дома либо пригородного коттеджа осуществляется от сети, также имеется запасный источник питания ИБП (источник бесперебойного питания). В обычном режиме работы весь дом питается от сети, а при пропадании напряжения в качестве запасного источника питания выступает ИБП. В случае, если нужно вывести часть схемы с ИБП в ремонт, вы вручную переключаете схему с помощью ключа либо просто повернув ручку кулачкового переключателя в положение 2. Потом, вытащив ключ либо установив подвесной замок (зафиксировав положение кулачкового переключателя), без риска попасть под напряжение, ремонтируете источник бесперебойного питания.

Кулачковый переключатель, являясь обычным и в то же время надежным аппаратом, позволяет создавать как классические, так и современные действенные решения.

Современные производители предлагают решения с завышенной степенью защиты IP65, которые могут применяться как на улице, так и в томных критериях промышленных компаний, также проявляют личный подход к своим клиентам, предлагая изготовка кулачковых переключателей по необычным схемам заказчиков.

Внедрение в быту

Переключатели не так нередко применяются в быту, как выключатели, но, все же, есть задачи, в каких без них обойтись нереально. К примеру, когда нужно управлять освещением с различных мест. Переключатели могут быть установлены на входе в комнату и около кровати (дабы не подниматься выключать свет) либо в различных концах длинноватого коридора.

Реализация таковой схемы управления достаточно обычная, ее изображение показано на рисунке ниже.

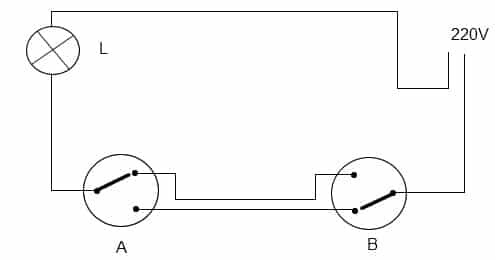

Схема включения освещения с двух разных мест

Схема включения освещения с 2-ух различных мест

Обозначения на рисунке:

  • А, В – переключатели;
  • L – осветительный устройство.

По мере надобности управлять освещением из большего количества мест, схему можно некординально усложнить, добавив в нее промежный коммутатор.

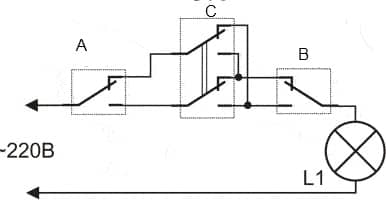

Управление освещением из трех разных мест

Управление освещением из 3-х различных мест

Обозначения на рисунке:

  • A,B – двухпозиционные коммутаторы;
  • С – промежный двойной переключатель 2-ух направлений;
  • L1 – осветительный устройство.

Заметим, что взяв данную схему за базу, можно управлять освещением с 3-х и поболее мест. Для этого довольно добавить в нее нужное количество промежных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

2.7. Переключатели и выключатели пакетные ПП, ПВ

2.7.1. Структура условного обозначения переключателя

Пример условного обозначения переключателя

«Переключатель пакетный ПП2-40/Н2УЗ, Ш выполнение, ТУ 16-642.051-86»

2.7.2. Структура условного обозначения выключателя

Пример условного обозначения выключателя

«Выключатель пакетный ПВ1-16МЗ, ТУ 16-642.051-86»

Читайте также: Фитинги-тройники: виды, конструкции, использование

2.7.3. Типы и номера электрических схем пакетных переключателей и выключателей согласно ТУ 16-642.051-86 приведены в табл. 26.

2.7.4. Электрические схемы пакетных переключателей и выключателей ПП, ПВ согласно ГОСТ 2.755-87 приведены в табл. 27.
