Можно ли резать светодиодную ленту

Светодиодная плата сделана из отрезков, которые можно применять как самостоятельные источники света. При подключении принципиально знать, как отрезать светодиодную ленту, если все изделие не подходит по размерам места установки. Для этого на плате в большинстве случаев имеются отметки, длина отрезков находится в зависимости от модели. Отрезать источник с требуемой длиной можно ножницами либо острым ножиком.

Читайте также: Изготовляем садовый фонарь на солнечной батарее своими руками

    4.1 Покрытую силиконом

Устройство светодиодной ленты

На сегодня лента светодиодного типа представляет собой интегральную схему, которая воссоединена с узкой базой эластичного типа. С одной стороны на эту ленту нанесены резисторы ограничительного типа, что позволяет подключить данное изделие к источнику питания либо же другому устройству. Также необходимо отметить, что изделие имеет контакты, к которым по мере надобности можно припаять провода соединительной направленности. Если приглядеться, то можно увидеть, что через три различных элемента есть черточки, которые размещаются поперек изделия. Конкретно это и является той отметкой, по которой может быть разделение ленты.

Есть же такие ленты, которые являются самоклейками и при помощи них даже старшеклассник сумеет заниматься монтажом. В этом случае для установки не необходимы шурупы либо же любые другие укрепляющие материалы, она крепко может закрепиться за счет собственного основания.

Если нет маркировки

Бывает, что в магазинах продаются светодиодные полосы, на которых нет линий, по которым можно отрезать блоки. Получать их не нужно из-за низкого свойства. Но если все таки приходится работать с таким источником света, ориентироваться необходимо на размещение контактных площадок и светодиодных частей.

Зрительно контактная площадка смотрится как расширение полосы по краю платы. Она размещается поперек ленты и есть на всех изделиях. Резать необходимо в этих местах, ориентируясь на середину контактных площадок.

Время от времени встречаются светодиодные ленты, на которых контактные площадки размещены на стороне подложки.

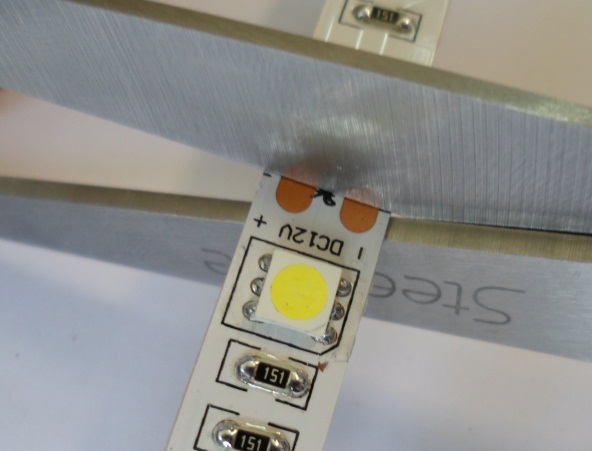

Как верно отрезать?

Главное держать в голове, что резать ленту целенаправлено только через три светодиода. В этом случае это расстояние составляет от 5 до 10 см, все находится в зависимости от типа самой ленты. Для того, дабы не попортить ленту и выполнить отрезание более верно, нужно применять только острые ножницы. Ножницы следует проводить только по имеющейся на ленте полосы. В другом случае вы испортите устройство.

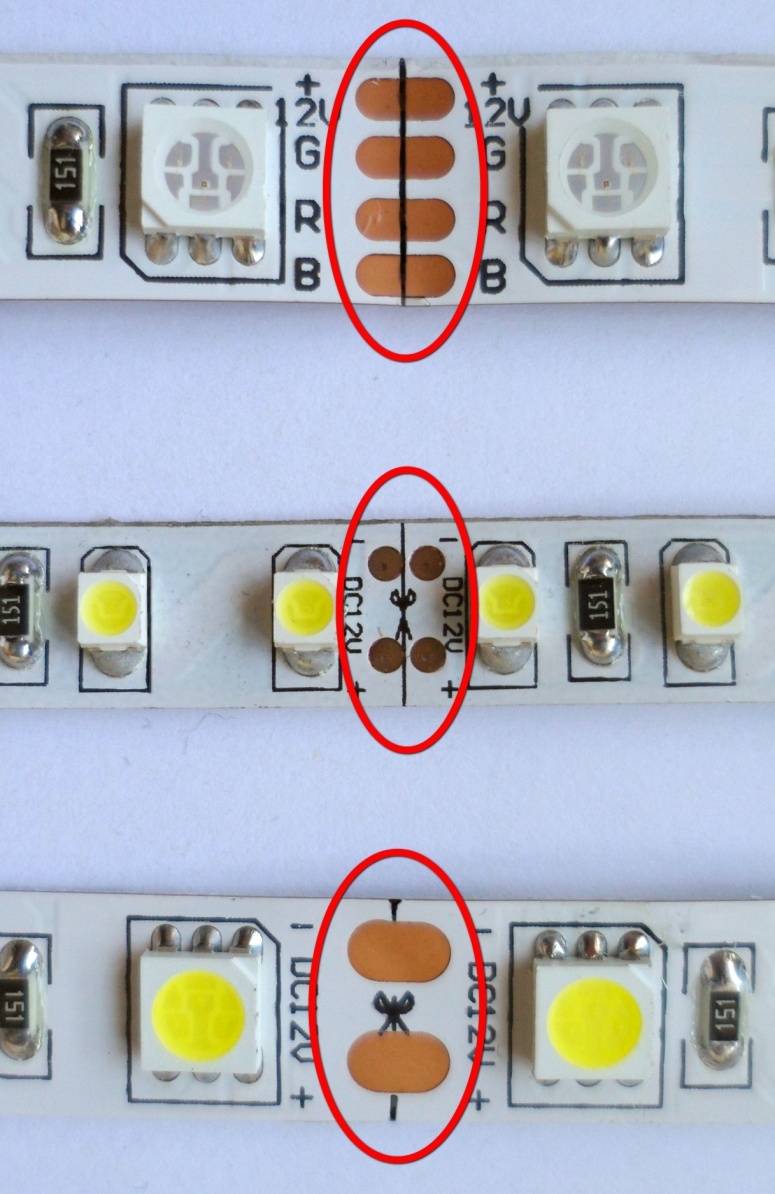

Линия отреза

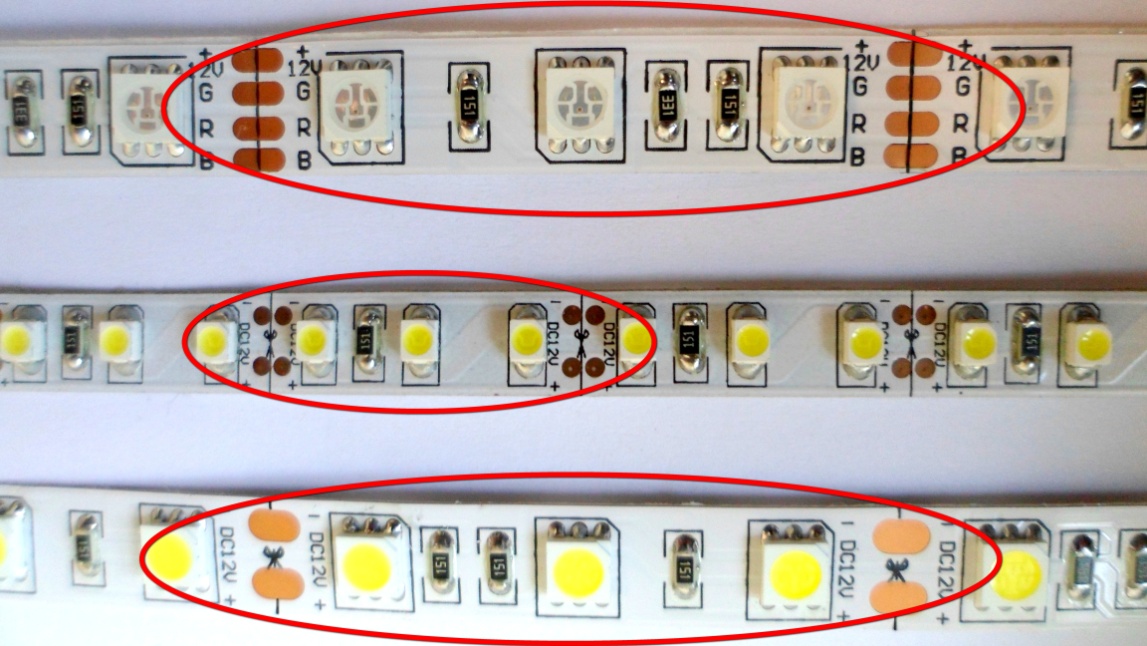

Независимо от типа ленты в строении находятся сегменты, в состав которых заходит по три светодиода. Все эти элементы имеют в собственном составе резисторы, количество которых впрямую находится в зависимости от того, сколько кристаллов в светодиоде.

К примеру, светодиод SMD 3528 имеет в собственном составе один кристалл. Таким макаром, каждому отдельному участку будет довольно 1-го резистора. По эталону каждый отдельный элемент имеет в собственном составе три светодиода самостоятельного типа. Такие элементы в состоянии персонально подключаться к резистору. Принципиально знать, что контактные площадки могут быть в различных количествах от 2-ух до 5 либо же 6. В этом случае для положительного питания конструкции будет довольно 2-ух проводов, но некоторые спецы подключают элемент питания к каждому светодиоду.

Подводя результат

Видите ли, владея определенным багажом познаний, резать светодиодную ленту легко. Для подсветки в домашних критериях целенаправлено использовать led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и поболее неопасны в отличие от высоковольтных.

В процессе работы со светодиодными типами лент нередко появляется необходимость отрезать часть определенной длины. Такая необходимость связана с тем, что малой продаваемой единицей ленты является один метр. Часто те либо другие идеи не бывают стандартными и длина нужна случайная. У многих потребителей временами всплывает вопрос, можно ли производить отрезание светодиодной ленты? В этой статье мы поведаем о том, как верно это выполнить.

Как резать обыденную светодиодную ленту 12 В?

Ленты светодиодного типа относятся к так именуемым устройствам led. В собственном основании данная система имеет только электрическую схему. Лента 12 В является не только лишь гибкой, но и эластичной. Она как и другие аналоги, состоит из отдельных частей, в состав которых входят, обычно, по три светодиода. Убедиться в этом факте вы может без помощи других, сняв с ленты определенную часть и пристально приглядеться. Вдоль подсветки между отдельными секторами осуществляется рассредотачивание напряжения по ленте.

За счет того, что покрытие имеет узкий слой, ленту можно разрезать, верно контролируя, в каком месте есть линия. Осуществляется это просто с применением канцелярского ножика. Если вы, разрезая изделие данного типа, нарушите правила и сделаете это не по правильной полосы, то это приведет к тому, что одна из сторон закончит свою работу.

При выпуске таких лент производитель сам верно распределяет полосы пунктиром, где нужно выполнить разрез.

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной устройством все почаще применяются при устройстве систем освещения и подсветки. Не считая препядствия, как отрезать, при самостоятельном монтаже нужна решение трудности соединения. Самый надежный метод – пайка, но паяльничек есть не у всех, обращаться с ним умеет не каждый. Большая часть отыскивает более доступный и обычной способ. В большинстве случаев применяются 2-х, 4-х и 5-и пиновые коннекторы.

Принципиально! Модели для полос на 12 и 24 В не подходят для изделий на 220 В.

Достоинства применения соединительных частей (если ассоциировать с пайкой):

  • низкая цена;
  • обычной установка;
  • избавление от необходимости брать паяльничек, припой и флюс.

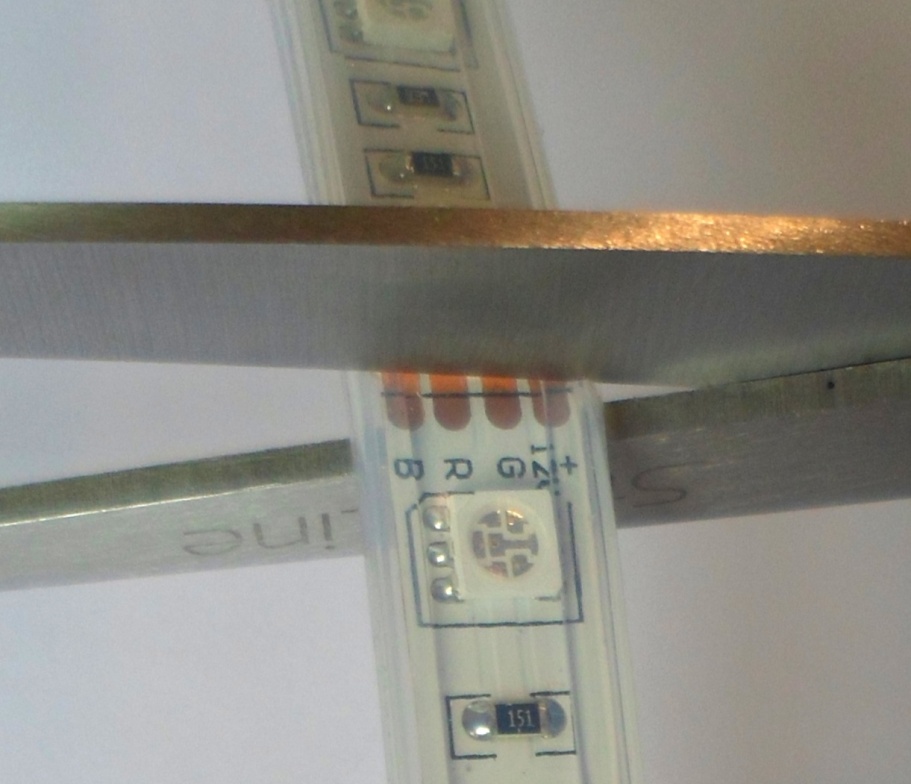

Как верно отрезать цветную (RGB) светодиодную ленту?

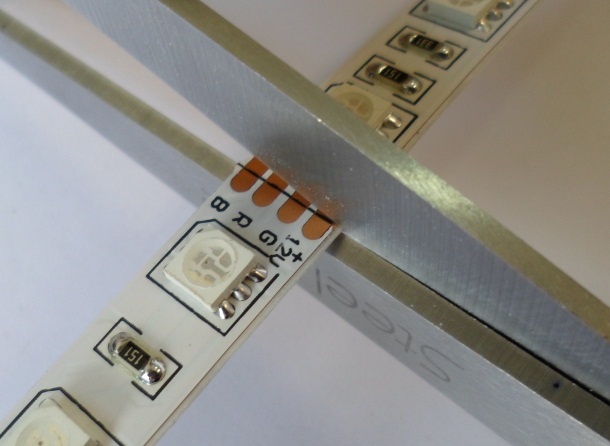

У RGB ленты процесс отделения несколько другой. Приспособление также делится на части, но любая из частей имеет несколько площадок контактного типа.

Читайте также: Что такое диммируемая светодиодная лампа? Виды и механизм работы. Обзор наилучших моделей 2020 года

При данном условии очень принципиально, дабы цветовой канал, который был отрезан, соединялся с одноименной площадкой, дабы горел тот цвет, который задуман. Каждый цвет имеет свои конкретные характеристики, при нарушении которых могут появиться очень нехорошие последствия.

Особенности конструкции

Не зависимо от мощности и типа используемых светодиодов, все ленты рассчитаны на питание от 12В до 24В (личный вариант на 220В в расчёт не берём).

Как отрезать?

В конце каждого сектора есть соединительные контактные площадки, между которыми находится линия потенциального разделения.

Неважно какая лента является набором частей состоящих из трёх светодиодов и одного-трёх токоограничивающих резисторов. Количество резисторов находится в зависимости от того, сколько светоизлучающих кристаллов в светодиоде.

Светодиод 3528 состоит из 1-го кристалла, потому для каждого участка довольно 1-го резистора.

В каждом элементе LED 5050 три самостоятельных светодиода, каждый подключается через свой резистор. Направьте внимание, встречаться может от 2-ух до 6 контактных площадок. По сути для питания таких светодиодов довольно два провода, но некоторые особо педантичные производители на каждую группу диодов делают отдельный канал питания, как у RGB частей.

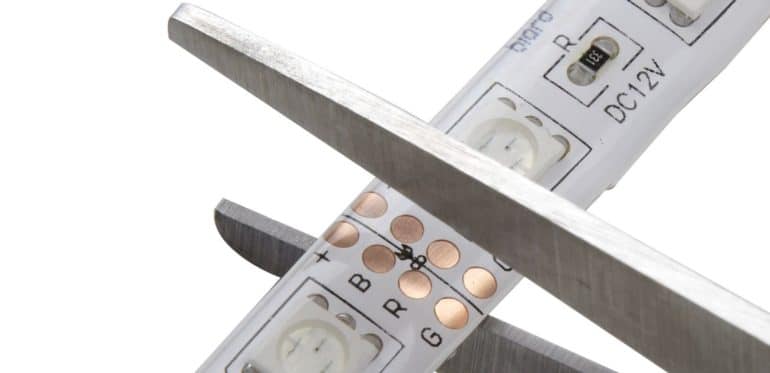

Как верно отрезать цветную (RGB) светодиодную ленту

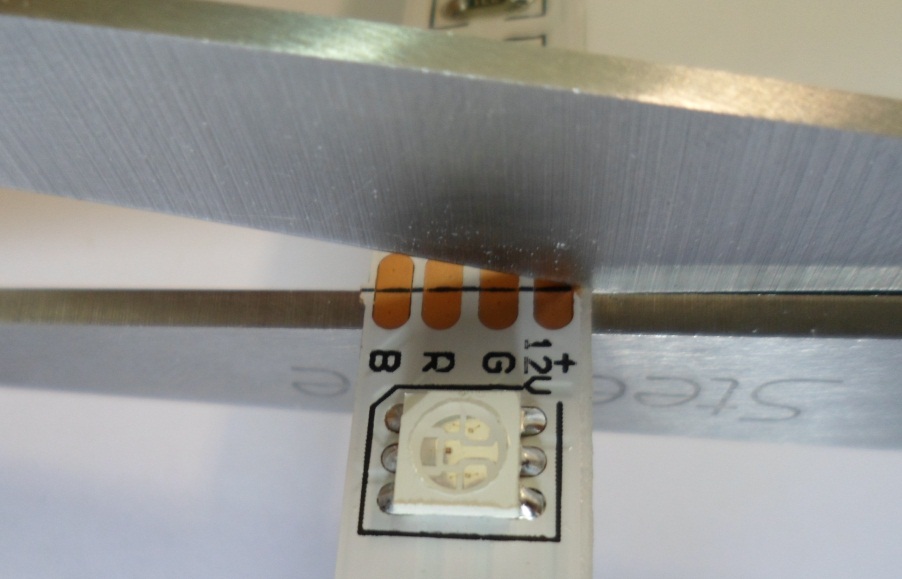

У RGB ситуация несколько другая, у каждого участка таковой ленты четыре контактные площадки.

Принципиально, что бы при последующем соединении кусков каждый цветовой канал соединялся с соответственной площадкой. У каждого цвета свои характеристики питания и при нарушении соединения может быть выход их из строя.

Как резать светодиодную ленту 12В без маркировки

Некоторые производители не наносят разделительную маркировку на несущую поверхность.

Даже когда нет разделительной маркировки, между каждым участком ленты будут контактные площадки, между которыми следует делать разрез. В качестве исключения встречаются эталоны с расположением контактных площадок со стороны подложки.

Обрезка светодиодной ленты для ремонта

Следует осознавать, что повреждения механического типа могут произойти даже в процессе установки ленты. К примеру, из-за лишнего ее сгибания. Принципиально знать, что наибольший радиус, на который можно согнуть данную ленту, это 5 см, менее. Если вы желаете обернуть данной лентой предмет, который имеет небольшой размер, то возможность долгой службы данной ленты не большая.

Читайте также: Дизайн веранды на даче: стиль и комфорт в каждой мелочи

Необходимо подчеркнуть, что неисправности данного типа может быть просто и просто убрать. В этом случае, та часть, которая закончила производить работу, вырезается. Дальше подбираем отрезок того же параметра и с применением коннектора устанавливаем все на свои места. Если вероятна пайка, то соединение лучше выполнить таким макаром.

Но при таком виде ремонта есть и свои конкретные аспекты. К примеру, если поломка размещается в месте, где шнур очень ясно видно. В таком случае необходимо иметь шнур, длина которого дозволит упрятать такие моменты.

Как соединять отдельные отрезки ленты

Принципиально знать не только лишь, как можно резать светодиодную ленту, но и методы соединения приобретенных отрезков. Это неотъемлемый шаг монтажа подсветки. Соединение лент может осуществляться 2-мя методами:

  • Средством сварки. Традиционный, но для многих непростой в выполнении способ соединения отрезков лент при помощи паяльничка. Для работы будет нужно паяльничек со средним либо узким жалом, припой, флюс и провода для соединения.
  • При помощи коннекторов. Более обычный, но довольно дорогостоящий способ. Рекомендован для тех, кто незнаком с пайкой либо желает выполнить соединение как можно резвее.

Способ пайки дешевле и обеспечивает более надежное соединение. Коннекторы же проще в использовании. Выбирать определенный метод нужно зависимо от собственных предпочтений и способностей работы со светодиодной лентой.

Как верно резать диодную ленту с гидроизоляцией?

Покрытую силиконом

При резке эталона с силиконовым покрытием (класс защиты IP54) базовых различий от резки обыкновенной ленты нет. Предохранительное силиконовое покрытие впритирку прилегает к поверхности, так что после подсоединения остается только только отлично изолировать область контактных пластинок.

Достоинства и недочеты светодиодных лент на 220 В.

Итак, ознакомившись со всеми аспектами пользующегося популярностью освещения, мы можем выделить все отличные и нехорошие стороны.

Плюсы:

  • отсутствие необходимости в блоке питания;
  • компактность дополнительных устройств;

Выпрямитель на сто процентов помещается в кармашке.

  • низкая сила тока;

За счет применения тонких проводов заместо толстых экономятся средства и понижается продолжительность монтажа.

  • функциональность и практичность;
  • крепкость;

Устройство устойчив ко наружным воздействиям: дождику, заморозкам, сильному ветру. Потому его можно применять в качестве уличного освещения.

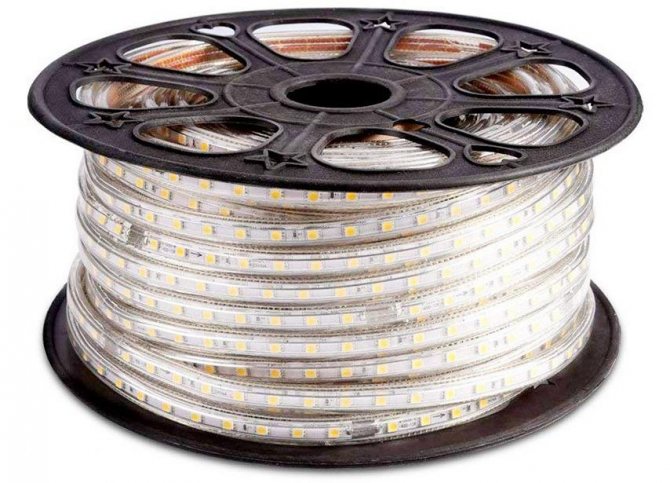

  • длина до 200 метров одним отрезком.

Минусы:

  • нежелательность применения в многолюдном месте из-за мигания;
  • невозможность ремонта;

Если устройство повредится, отремонтировать его нельзя будет. Придется брать новое, что существенно отразится на бюджете.

  • не исключено нанесение вреда человеку во время монтажа из-за высокого напряжения;
  • определенные условия деления ленты не всегда комфортабельный для хозяев.

Как подключить светодиодную ленту к 220 В.

Процесс подключения достаточно прост — необходимо подсоединить несколько проводков, беря во внимание полярность.

Как резать светодиодную ленту

Как понятно, светодиодная лента представляет собой совокупа светодиодов и резисторов, смонтированных на гибкой подложке с медными дорожками. Не тайна, что она состоит из отдельных частей, любой из которых может являться самостоятельным источником света (рис.1). Потому появляется естественная потребность в разрезании одного кусочка светодиодной ленты на более маленькие для последующего монтажа.

Набросок 1 – Сектор светодиодной ленты

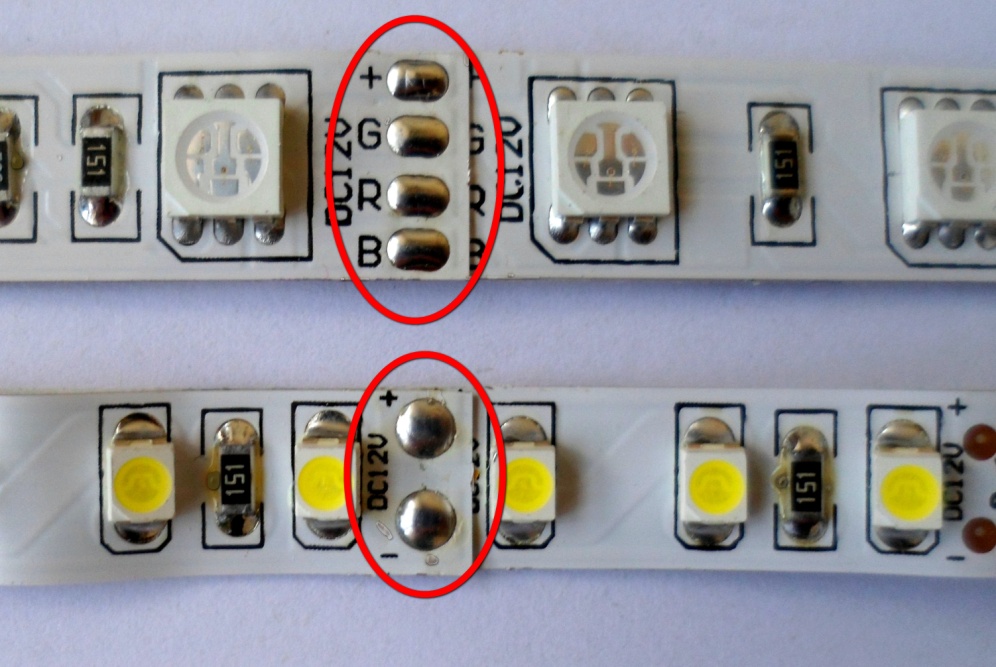

С обеих сторон отдельный сектор ленты имеет медные контактные площадки. Монохромные светодиодные ленты с каждой стороны сектора имеют по два контакта, RGB ленты – по четыре. В центре данных контактных площадок в месте соединения 2-ух примыкающих частей на всю ширину ленты нанесена узкая темная полоса (на некоторых типах светодиодных лент в дополнении изображен знак «ножницы») – это и есть место для разрезания (рис.2).

Набросок 2 – Контактные площадки ленты

Но следует соблюдать бдительность и осторожность в процессе резки ленты. Перед разрезанием непременно (!) следует пару раз измерить длину отрезаемого участка ленты. Не следует забывать, что длина отрезаемого кусочка будет ограничиваться контактными площадками первого и последнего частей. Другими словами, длина отрезанного участка ленты будет кратна длине 1-го сектора. После определения длины отрезаемого участка нужно поставить метку на контактных площадках ленты. Для этого комфортно применять узкий черный маркер (рис.3). И только после чего следует приступать к конкретной порезке ленты.

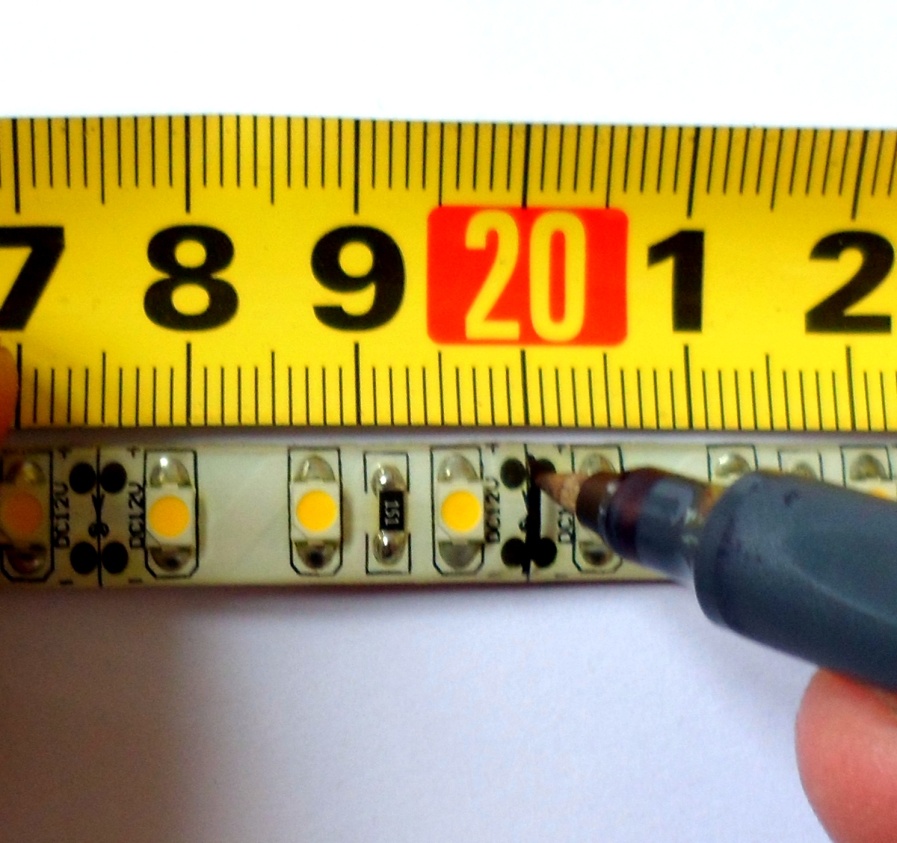

Набросок 3 – Измерение длины отрезаемого участка

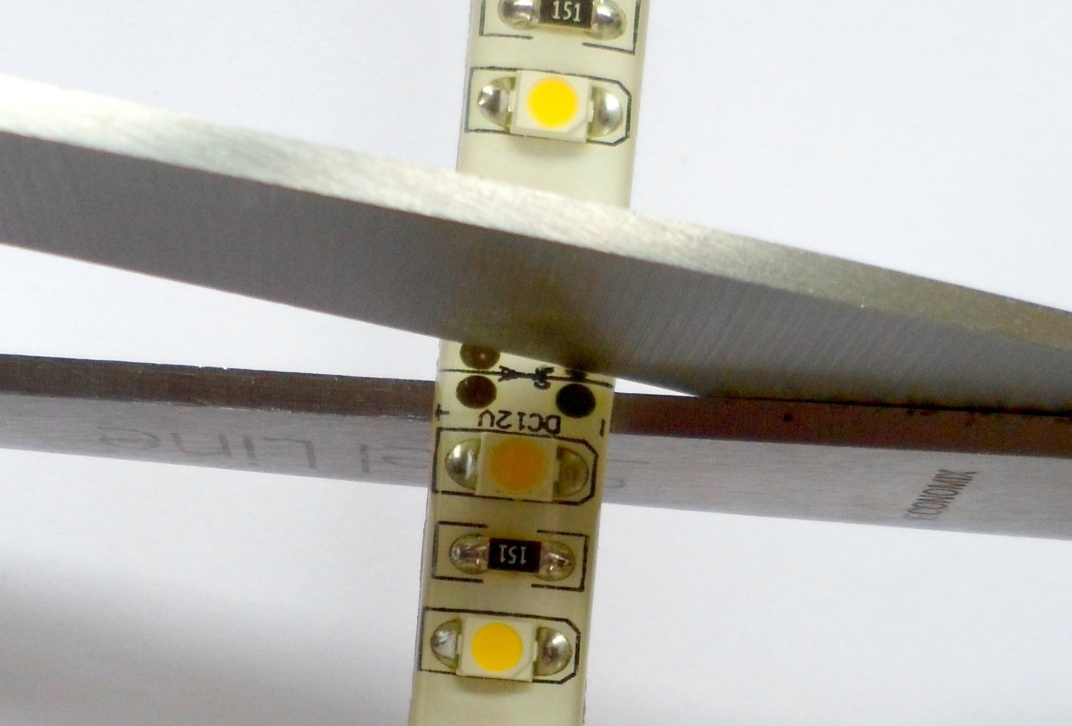

Резать ленту удобнее всего ножницами, т.к. подложка и медные дорожки светодиодной ленты имеют небольшую толщину (рис.4). Не следует применять для отрезания ленты канцелярские либо остальные ножики, т.к. при их использовании можно разрушить контакты отрезаемого сектора. Внимание! Во избежание повреждения ленты пользуйтесь только наточенными ножницами!

Набросок 4 – Порезка светодиодной ленты

Разрез следует делать строго в центре контактной площадки, соединяющей два примыкающих сектора ленты (рис.5). В случае смещения разреза в какую-либо сторону, к наименьшим контактным площадкам будет труднее припаять соединительные провода или станет неосуществимой установка коннекторов.

Набросок 5 – Отрезка части светодиодной ленты по полосы разреза

Так же принципиально держать в голове, что светодиодная лента состоит из отдельных кусков длиной 0,5м. В местах таких соединений лента спаивается внахлест (рис.6). Безотступно рекомендуется избегать разреза ленты в местах стыка, т.к. контактные площадки после такового разреза будут очень малеханькими. По мере надобности разъединения ленты в данном месте рекомендуется применить пайку, т.е. распаять место стыка с помощью паяльничка. В данном случае контактные площадки останутся невредимыми.

Читайте по теме:  Теплый пол электрический под плитку разработка

Набросок 6 – Место спайки кусков ленты внахлест

Отдельное внимание стоит уделить разрезанию светодиодные ленты различных типов. Так, разрезание ленты без силикона (степень защиты IP20) не вызывает проблем. Ленты с нанесенным слоем силикона (степень защиты IP54) резать несколько труднее из-за увеличенной толщины ленты, но операция осуществляется по этим же вышеуказанным советам. Что касается водонепроницаемых лент со степенью защиты IP68, при их порезке стоит учесть возможность смещения поливинилхлоридной оболочки относительно ленты (рис.7).

Набросок 7 – Отрезка гидрозащищенной ленты IP68

После порезки светодиодной ленты на кусочки можно приступать к процессу подключения (соединения пайкой, с помощью коннекторов и т.д.).

Как резать светодиодную ленту 220 вольт

В процессе работы со светодиодными типами лент нередко появляется необходимость отрезать часть определенной длины. Такая необходимость связана с тем, что малой продаваемой единицей ленты является один метр. Часто те либо другие идеи не бывают стандартными и длина нужна случайная. У многих потребителей временами всплывает вопрос, можно ли производить отрезание светодиодной ленты? В этой статье мы поведаем о том, как верно это выполнить.

Светодиодная лента

Устройство светодиодной ленты

На сегодня лента светодиодного типа представляет собой интегральную схему, которая воссоединена с узкой базой эластичного типа. С одной стороны на эту ленту нанесены резисторы ограничительного типа, что позволяет подключить данное изделие к источнику питания либо же другому устройству. Также необходимо отметить, что изделие имеет контакты, к которым по мере надобности можно припаять провода соединительной направленности. Если приглядеться, то можно увидеть, что через три различных элемента есть черточки, которые размещаются поперек изделия. Конкретно это и является той отметкой, по которой может быть разделение ленты.

Есть же такие ленты, которые являются самоклейками и при помощи них даже старшеклассник сумеет заниматься монтажом. В этом случае для установки не необходимы шурупы либо же любые другие укрепляющие материалы, она крепко может закрепиться за счет собственного основания.

Как верно отрезать?

Главное держать в голове, что резать ленту целенаправлено только через три светодиода. В этом случае это расстояние составляет от 5 до 10 см, все находится в зависимости от типа самой ленты. Для того, дабы не попортить ленту и выполнить отрезание более верно, нужно применять только острые ножницы. Ножницы следует проводить только по имеющейся на ленте полосы. В другом случае вы испортите устройство.

Читайте также: Драйвер либо блок питания для светодиодов ?

Независимо от типа ленты в строении находятся сегменты, в состав которых заходит по три светодиода. Все эти элементы имеют в собственном составе резисторы, количество которых впрямую находится в зависимости от того, сколько кристаллов в светодиоде.

К примеру, светодиод SMD 3528 имеет в собственном составе один кристалл. Таким макаром, каждому отдельному участку будет довольно 1-го резистора. По эталону каждый отдельный элемент имеет в собственном составе три светодиода самостоятельного типа. Такие элементы в состоянии персонально подключаться к резистору. Принципиально знать, что контактные площадки могут быть в различных количествах от 2-ух до 5 либо же 6. В этом случае для положительного питания конструкции будет довольно 2-ух проводов, но некоторые спецы подключают элемент питания к каждому светодиоду.

Как соединить отрезки светодиодной ленты

Светодиодные ленты с различной устройством все почаще применяются при устройстве систем освещения и подсветки. Не считая трудности, как отрезать, при самостоятельном монтаже нужна решение препядствия соединения. Самый надежный метод – пайка, но паяльничек есть не у всех, обращаться с ним умеет не каждый. Большая часть отыскивает более доступный и обычной способ. В большинстве случаев применяются 2-х, 4-х и 5-и пиновые коннекторы.

Принципиально! Модели для полос на 12 и 24 В не подходят для изделий на 220 В.

Достоинства применения соединительных частей (если ассоциировать с пайкой):

  • низкая цена;
  • обычной установка;
  • избавление от необходимости брать паяльничек, припой и флюс.

К недочетам можно отнести:

  • невозможность применять по мере надобности в большенном токе для светодиодных чипов;
  • неустойчивость к окислению;
  • внедрение для производства не теплостойкого пластика.

Главный аспект выбора соединительных частей — ширина гибкой платы. К примеру, модели для SMD 5050 не подходят для изделия из SMD 3528.

По методу подключения коннекторы делятся на:

В прижимающей коннектор при соединении необходимо выдвинуть пластинку и до упора воткнуть полосу. Контакт создается после того, как пластинка задвигается на место. Достоинства такового коннектора – малые размеры по высоте и ширине. Недочет – невозможность узреть плотность и надежность контакта.

Эту делему решают модели с защелкой, хотя у них тоже имеются недочеты:

  • контактные площадки коннектора не всегда довольно плотно прилегают к контактам платы;
  • при большой мощности контакты плавятся;
  • для изделий с огромным током применять нельзя.

Самые совершенные прокалывающие коннекторы, на одной стороне которых размещаются контакты для ленты (для подключения к питанию), на другой – для проводов. Доступны модели для открытых и заизолированных плат. При соединении отрезков конец отрезка заводится в коннектор, для прижимания имеется крышка ил прозрачного пластика. Штырьки прокалывают плату, образуя надежный контакт. Выдернуть полосу нельзя, состояние контактов видно через крышку.

Принципиально! Независимо от типа коннектора нужна зачистка контактов платы до блеска. При соединении отрезков принципиально не спутать полярность.

Нередкие ошибки при использовании коннекторов:

  • лак на контактных площадках;
  • подогнутая ножка коннектора;
  • неправильная ширина полосы;
  • лента не задвинута до конца.

Если изделие с гидроизоляцией, необходимо удалить силикон над контактными площадками и скотч с оборотной стороны.

Такая лента заходит в коннектор тяжело, так как мешает силикон по краям и клей на оборотной стороне.

Читайте также: Как разобрать импульсный трансформатор

Коннектор нельзя закрыть, если контактная площадка размещена очень близко к чипам. В схожей ситуации отдельные блоки от ленты можно отрезать не по пунктирной полосы, а оставляя 2 контакта. Но один отрезок придется выкинуть.

Как резать обыденную светодиодную ленту 12 В?

Ленты светодиодного типа относятся к так именуемым устройствам led. В собственном основании данная система имеет только электрическую схему. Лента 12 В является не только лишь гибкой, но и эластичной. Она как и другие аналоги, состоит из отдельных частей, в состав которых входят, обычно, по три светодиода. Убедиться в этом факте вы может без помощи других, сняв с ленты определенную часть и пристально приглядеться. Вдоль подсветки между отдельными секторами осуществляется рассредотачивание напряжения по ленте.

За счет того, что покрытие имеет узкий слой, ленту можно разрезать, верно контролируя, в каком месте есть линия. Осуществляется это просто с применением канцелярского ножика. Если вы, разрезая изделие данного типа, нарушите правила и сделаете это не по правильной полосы, то это приведет к тому, что одна из сторон закончит свою работу.

При выпуске таких лент производитель сам верно распределяет полосы пунктиром, где нужно выполнить разрез.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы сможете соединить между собой без особенных усилий. Существует два метода сращивания led подсветки:

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, или спаяв конкретно контактные площадки каждого из отрезков. Разглядим беспроводной метод сращивания.

До того как наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При всем этом обработке должна поддаваться как площадка, на которой размещены светодиоды, так и поверхность под защитной пленкой, нанесенную на оборотную сторону ленты. Для высококачественного сращивания отрезков толщина припоя должна составлять более 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превосходить 5 метров.

Входящее напряжение рассчитано производителем только на подсветку ограниченных характеристик. Его значение будет понижаться при образовании печатных дорожек большей длины к концу ленты.

Как верно отрезать цветную (RGB) светодиодную ленту?

У RGB ленты процесс отделения несколько другой. Приспособление также делится на части, но любая из частей имеет несколько площадок контактного типа.

При данном условии очень принципиально, дабы цветовой канал, который был отрезан, соединялся с одноименной площадкой, дабы горел тот цвет, который задуман. Каждый цвет имеет свои конкретные характеристики, при нарушении которых могут появиться очень нехорошие последствия.

Обрезка светодиодной ленты для ремонта

Следует осознавать, что повреждения механического типа могут произойти даже в процессе установки ленты. К примеру, из-за лишнего ее сгибания. Принципиально знать, что наибольший радиус, на который можно согнуть данную ленту, это 5 см, менее. Если вы желаете обернуть данной лентой предмет, который имеет небольшой размер, то возможность долгой службы данной ленты не большая.

Необходимо подчеркнуть, что неисправности данного типа может быть просто и просто убрать. В этом случае, та часть, которая закончила производить работу, вырезается. Дальше подбираем отрезок того же параметра и с применением коннектора устанавливаем все на свои места. Если вероятна пайка, то соединение лучше выполнить таким макаром.

Но при таком виде ремонта есть и свои конкретные аспекты. К примеру, если поломка размещается в месте, где шнур очень ясно видно. В таком случае необходимо иметь шнур, длина которого дозволит упрятать такие моменты.

Читайте также: Наибольшая мощность светодиодных ламп е14. Светодиодные лампы с цоколем Е14: свойства, использование

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут показаться ее отрезки недостаточной длины. Их можно удачно срастить между собой без вреда для работы ленты в целом. Срастить отрезки светодиодной ленты можно 2-мя методами, при помощи LED коннектора и пайкой. Соединить ленты пайкой можно тоже 2-мя методами, конкретная спайка между собой отрезков ленты либо при помощи дополнительных проводов.

Подключение питания при помощи LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной 5 метров приходиться разрезать на более короткие отрезки, исходя из размеров поверхностей либо предметов, на которые лента будет устанавливаться. Потому появляется необходимость самостоятельного присоединения проводников к контактным площадкам.

Подключение светодиодной ленты при помощи специального LED коннектора

Самым обычным и резвым методом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический метод, при помощи специального LED коннектора, один из разновидностей которых Вы видите на фото. Довольно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот метод очень дорогой, так как стоимость 1-го коннектора сравнима со ценой полуметра самой ленты и наименее надежный, чем подключение при помощи пайки припоем. Не каждый домашний мастер захотит нести такие расходы, в особенности если система освещения состоит не из оного отрезка светодиодной ленты, а из огромного количества.

Подключение питания методом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения либо подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте способом пайки. При кажущейся на 1-ый взор трудности, припайка проводов к контактам светодиодной ленты не сложней, чем неважно какая другая пайка. Главное соблюдать технологию и паять паяльничком с нагретым до требуемой температуры узеньким концом нажимала шириной около 2 мм.

Подключение светодиодной ленты при помощи пайки

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фото. Количество контактных площадок находится в зависимости от вида ленты. К примеру, RGB лента на рисунке имеет четыре контактных площадки и к каждой из них нужно припаять отдельный проводник.

Для получения высококачественной пайки в неотклонимом порядке необходимо приготовить спаиваемые поверхности, покрыв их слоем припоя. Поначалу покрываем припоем контактные площадки светодиодной ленты. Дальше нужно залудить концы проводов. Для этого нужно за ранее порезать их на кусочки подходящей длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, применяемые провода с различным цветом изоляции, в предстоящем легче подключать. Изоляция снимается на 8-10 мм, а после залуживания концов проводов, они подрезаются бокорезами до длины 3-х мм.

Сейчас осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльничка с каплей припоя в течение пару секунд получить пайку. После пайки необходимо пристально оглядеть, не соприкоснулись ли капли припоя примыкающих площадок. Для убежденности в отсутствии недлинного замыкания между примыкающими площадками лучше пользоваться мультиметром.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины менее 5 метров. Это связано с тем, что сечение печатных дорожек на ленте малеханькое и при длине ленты более 5 метров будет происходить огромное падение напряжения на дорожках. При нарушении этого требования ничего неисправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.
