Светодиодная лента на 220в без блока питания

Подсветить рабочую зону кухонной столешницы почесывались руки очень издавна. Но острая необходимость появилась конкретно на данный момент, когда основного верхнего освещения стало не хватать.

Пересмотрел тонны видео, но детализированного обзора ни 1-го не отыскал. Какая мощность ленты достаточна? Какая цветовая температура диодов должна быть для комфортабельной работы? Мощность блока питания и куда его упрятать? Выключатель обыденный, сенсорный, инфракрасный либо кнопочный?

Все эти вопросы я переработал и сделал лучший вариант для кухни (для моей кухни по моему воззрению).

Профиль для светодиодной ленты

Для моей кухни пригодилось два профиля. Листай дальше►
В комплекте с профилем шли: стекло, заглушки, крепеж к дереву
Очень малогабаритный и прекрасный профиль сероватого цвета
Для моей кухни пригодилось два профиля. Листай дальше►

Не надо третировать дюралевым профилем для ленты. Во первых, профиль в готовом виде смотрится еще богаче и привлекательнее, чем нагая лента, наклеенная на дерево. Во вторых, дюралевый профиль служит радиатором для отвода тепла ленты. С ним лента не будет перенагреваться и прослужит еще подольше. И в третьих, матовое стекло профиля будет мягко рассеивать свет, что приятнее для глаз и не так приметны точки от светящихся светодиодов.

Отказался от идеи углового профиля, так как цель подсветить конкретно столешницу, а не ослепить сидячих за кухонным столом людей. Ну и угловые профили сильно больше прямого.

Царапинки от железного крепежа. Листай ►
Царапинки от железного крепежа. Листай ►

Алюминий анодированный, т.е. имеет защитное покрытие, которое просто царапается железным крепежом. Крепеж предварительно лучше не примерять, можно поцарапать покрытие.

Обыденное стусло чуток облегчило работу. Листай далее ►►►
Запил под 45 градусов
Запил большим планом
Обыденное стусло чуток облегчило работу. Листай далее ►►►

Дабы ровно отпилить профиль, я взял обыденное стусло. Безупречного угла под 45 конечно не вышло, но это совсем не критично и не видно, когда всё будет светиться. Монтажная (отрезная электрическая) пила тут сильно облегчила бы работу и прирастила точность углов.

Совет: перед монтажом крепления для профиля, отверстие под шуруп лучше засверлить. У меня, из-за опилок под шурупом, крепление встало чуток криво (все держится накрепко, но могло бы и чуток привлекательнее).

Работа со светодиодной лентой

Работал на полу — так удобнее. Листай ►►►
Загвоздка в этом угле
А выход прост — загнуть ленту два раза (испытано — ничего не ломается)
Работал на полу — так удобнее. Листай ►►►

В моём случае профиль идет буковкой "Г" и имеет общую длину 260 мм. Для упрощения монтажа ленты, профиль снял работал на полу.

Перейти угол лентой есть несколько методов: особый Г-образный коннектор (не влезет в мой профиль), резка ленты и спайка назад под углом с перемычкой (не желал заморачиваться), загнуть ленту два раза, дабы вышел угол (мой вариант,подробнее в галерее фото выше).

Загибать лучше на месте, созданном для разрезки ленты (нарисованы ножницы), так как тут расстояние между элементами больше.

Секрет монтажа без блока питания и выключателя

Блок питания в моей вытяжке, как раз 12 Вольт. Листай далее ►
Блок питания в моей вытяжке, как раз 12 Вольт. Листай далее ►

Вначале желал заморочиться с сенсорным выключателем, а блок питания упрятать в корпус вытяжки. Приходишь на кухню, проводишь рукою в определенном месте и подсветка зажигается. Но это усложняет и сильно удорожает проект, а надежность падает (особо не верю в сенсорные выключатели).

Решение пришло само собой, когда я достал лампочку от вытяжки и увидел её номинал в 12 Вольт. Разобрал вытяжку для надежности и поглядел на трансформатор, догадка подтвердилась. Сделал ответвление от питания лампы и добавил клемник для ленты (наклеил на обоесторонний скотч снутри вытяжки). Провод у меня был, одножильный медный. Припаялся к ленте, снял оплётку (дабы уменьшить толщину и протянуть через рамку вытяжки) и загнал в клемник.

Трансформатор может выдавать до 105 Вт, а в конечном итоге нагрузка выходит до 80 Вт (40 Вт родные галогеновые лампы вытяжки и 40 Вт на светодиодную ленту).

В конечном итоге, подсветка столешницы от светодиодной ленты врубается, когда я включаю подсветку на вытяжке. На мой взор, это самый экономный и надежный вариант, а в моём случае, ещё и самый удачный.

Как подключить диодную ленту к 220

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, применяемые для подсветки в интерьере, нужно подключать только через блок питания, который не только лишь понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Но есть led-ленты, которые содержат огромное количество излучателей, а поэтому рассчитаны на уровень сетевого напряжения без какого-нибудь его снижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что же все-таки это такое и как ее подключить

Рядовая светодиодная лента имеет стандартную длину 5 метров. Обычно, она разбита на 5-сантиметровые отрезки. Разрезать ленту можно только по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый таковой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

Зависимо от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке размещено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет тщательно разобрано дальше, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт впрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, другими словами, общее потребляемое напряжение в теории должно составлять 210 В.

Но сеть дает 220 В, а время от времени даже 230 В, и особенностью 220-вольтовых лент с особо колоритными излучателями SMD 5630 будет то, что диоды в них работают с маленьким перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды размещаются в 2 ряда. При всем этом если посчитать, то выходит, что на стандартном 5-сантиметровом участке размещается 6 кристаллов с очень высочайшей светимостью. Не считая того, такая светодиодная лента на 220В без блока питания применяется для дизайна объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодиками SMD 5630 имеют следующие уникальные свойства энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют очень высочайший КПД – более 83% потребляемой ими энергии преобразуется в нужный свет, но, оставшиеся 17% безизбежно перебегают в тепло. В итоге лента значительно греется. Дабы не допустить оплавления таковой ленты, для ее производства в качестве базы задействуется толстая фольга, покрываемая теплостойким полимером с обеих сторон. Металл не только лишь обеспечивает крепкость всей ленты в целом, но и отлично рассеивает тепло по всей собственной длине.
Читайте по теме:  Подключение шлангов к стиральной машине

Как подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно производить по-простому, другими словами, впрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Потому если подключение светодиодной ленты к сети 220 В выполнить без за ранее вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз за секунду.

Такая, и даже в 2 раза большая частота (другими словами, 100 Гц), согласно СанПИН, не является допустимой, в особенности в жилых помещениях. Для людского глаза таковой свет будет восприниматься, как мерцающая рябь, от чего будут стремительно уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует воткнуть в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые копят внутри себя заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока изменяется. Таким макаром, выпрямитель делает из переменного тока неизменный без какого-нибудь снижения напряжения.

Но и на этом еще не все. Работа выпрямителя «груба». Его основная функция – это обеспечить, дабы электроны следовали в одном направлении. Потому схема подключения светодиодной ленты к 220 В, кроме выпрямителя, должна включать в себя к тому же контроллер. Этот устройство – аналог выпрямителя, исключительно в его задачку заходит стабилизация, сглаживание всех, даже очень слабеньких, колебаний разности потенциалов. Современные выпрямители, обычно, содержат в себе блок контроллера, что позволяет им выдавать ровненький ток и даже сглаживать колебания в сети.

Если идет речь о светодиодной ленте 220В RGB, которая является цветной, то ее установка должен выполняться через таковой же RGB-контроллер.

как подключить светодиодные ленты на 220 Вольт

Как подключить светодиодную ленту с наименьшим напряжением к 220В

Не считая светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке находятся led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большая часть. Как подключать такие диодные ленты к 220 В?

Выше не один раз упоминались так именуемые блоки питания либо адаптеры, и конкретно на них ложится таковой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где находятся 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Потому у адаптеров характеристики сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно обустроены сразу и выпрямителями, и контроллерами, а не считая того, к тому же ограничителями силы тока. Вот поэтому таковой блок и именуют блоком управления. В конечном итоге на выходе юзер имеет электропитание, соответственное потребностям его led-ленты, даже если у нее необычная длина.

Но следует держать в голове, что если без помощи других подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был либо нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует очень большой для ленточного сечения проводки ток, в итоге чего жилы очень стремительно оплавятся.

Перед тем как подсоединить светодиодную ленту с наименьшим напряжением к 220В, убедитесь, что в цепи находится блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.

 как подключить диодную ленту к 220

Как подключить к 220 В светодиодную ленту на 12 либо 24 В

Определяющим параметром тут является потребляемая мощность. Длина ленты может быть самой разной, в особенности если вы составляли ее из отдельных отрезков, спаивая их совместно, что очень сильно оказывает влияние на энергопотребление.

Потребляемая мощность находится в зависимости от 2-ух характеристик и имеет 2 главных ограничения:

  • Энергопотребление находится в зависимости от длины led-ленты, которая не должна превосходить стандартную длину катушки в 5 метров.
  • Наивысшую энергию для светящейся ленты задает блок питания. Конкретно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Потому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – перечесть диоды, дабы точно найти номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задачка – как подключить несколько светодиодных лент к сети 220 В и при всем этом нужна запитать 2, 3 и поболее светодиодных лент, то тут существует 2 варианта:

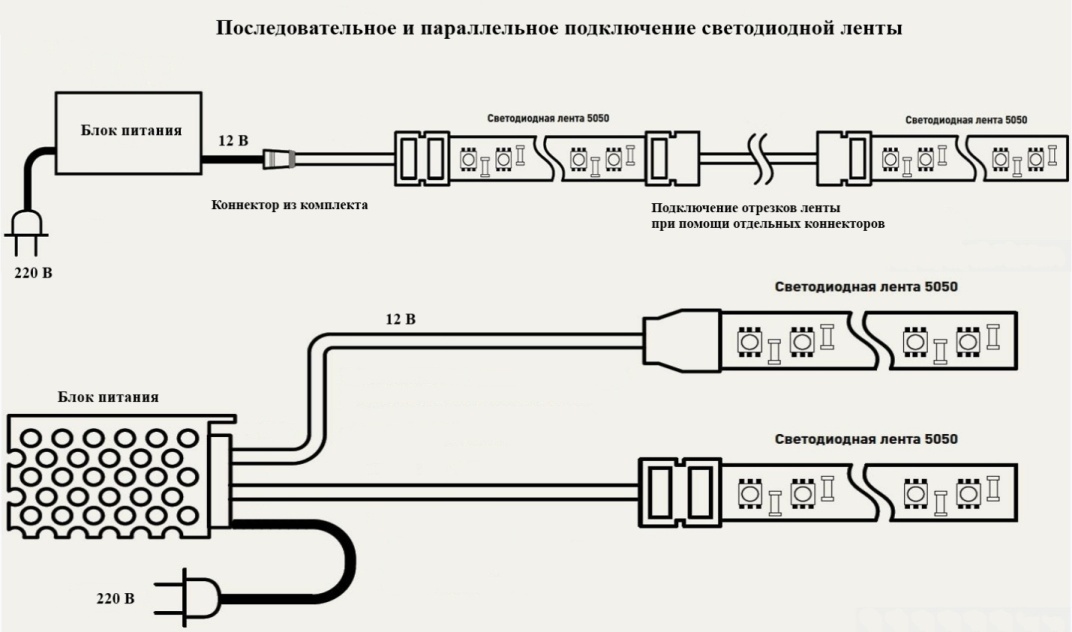

  1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты либо раздельно подключаемого участка следует приобрести отдельный блок питания.

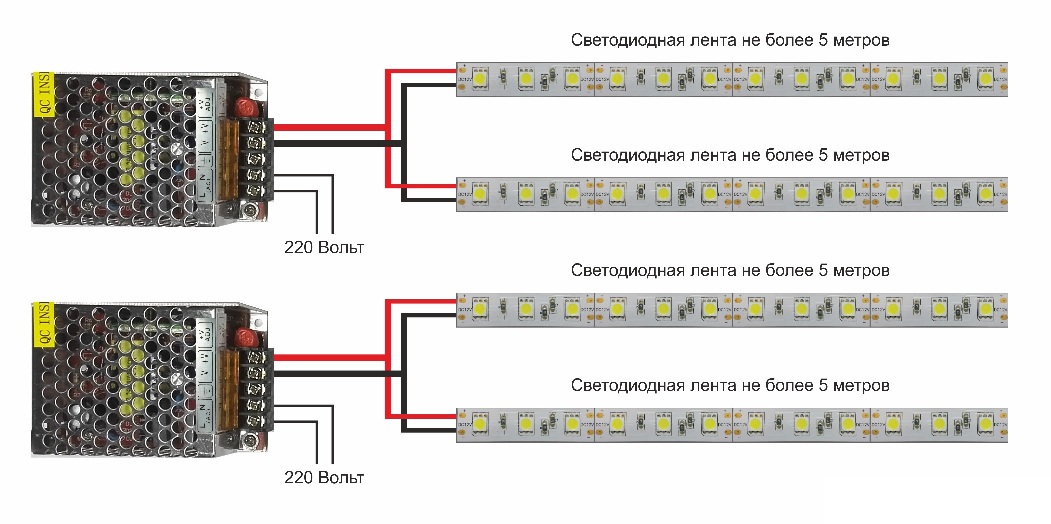

  2. Необходимо приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В данном случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

Но общим правилом, которое необходимо держать в голове перед тем, как подключить диодную ленту с хоть каким напряжением к 220 В – никогда не соединять ленты последовательно.

Главные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые нередко встречаемые ошибки при подключении диодной ленты к 220 В:

  • Воспрещается удлинять ленты выше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А означает, в ней могут появиться уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
  • Неприемлимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превосходит 5 метров. Это воспрещается даже в этом случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в этом случае играет роль наибольшего ограничителя подаваемой мощности. Но эта мощность может уже быть очень большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не сумеют защитить от расплавления пластика ленты и потенциального недлинного замыкания.
  • Перед тем как подключить диодную ленту наименьшего напряжения к 220 Вольтам, часто приобретается блок питания с номинальной мощностью без 25%-ного задела. В конечном итоге кристаллы светятся не в полную силу.
  • Светящиеся ленты, рассчитанные на 12 либо же на 24 В, требуют соответственных блоков питания. Нереально подключить ленту на 24 В к блоку, выдающему только 12 В, а потом пробовать прирастить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с наименьшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг дружке по номинальным характеристикам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют различные решения зависимо от мощности лент. Для лент 220 не нужен блок питания, но раздельно придется получать контроллер-выпрямитель. При наименьших расчетных уровнях напряжения блоки питания, обычно, уже обустроены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с наивысшими стандартными длинами последовательно. Это чревато появлением пожароопасной ситуации.
