Каким сечением должно быть заземление

Заземление представляет собой намеренный контакт какой-нибудь точки электросети либо оборудования с заземляющим контуром. Благодаря заземлению обеспечивается защита от молнии и неопасное внедрение электрической домашней техники. При проведении ремонта проводки неопытные мастера нередко не знают, какого цвета должен быть провод для заземления в проводке. Информация о цвете проводов несложна для усвоения, но знать ее необходимо непременно, дабы неопасно и отменно произвести электромонтажные работы.

Предназначение

По нормативам ПУЭ и ГОСТ (18714-81) в помещениях жилого и производственного предназначения должна находиться система защитного заземления. Заземлительное устройство подлежит испытанию, после этого составляется акт о его состоянии.

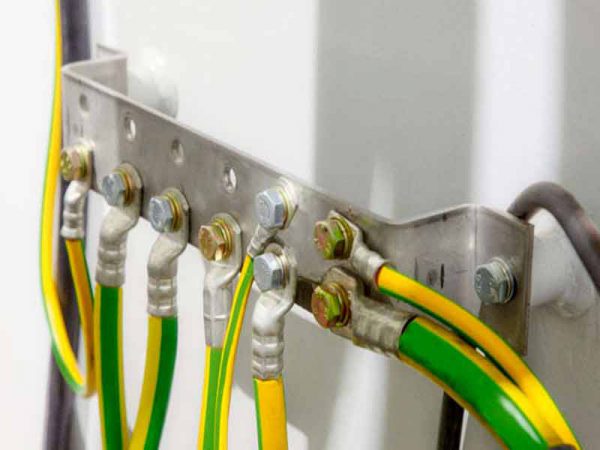

Подсоединение проводов к заземляющей шине

Принцип функционирования заземлительной системы проще всего разъяснить на примере, когда повреждается провод фазы и появляется утечка тока. Почти всегда проводка в доме имеет защиту в виде устройства защитного отключения. Но УЗО отлично при наличии дифференциального тока (имеется не всегда либо не сходу). Таковой ток проявляет себя только при соединении проводника с точкой, обладающей другим потенциалом. Так как сопротивление земли отличается большой величиной, срабатывает устройство защитного отключения.

Но, если по обозначенным выше причинам УЗО не дает подабающего эффекта либо такое устройство отсутствует совсем, то ток направляется на незащищенные отводы. Это страшная ситуация, так как в итоге вероятен удар током человека, коснувшегося отвода.

Маркировка

Провода заземления обозначают 2-мя методами:

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Еще пореже встречаются чисто желтоватые либо светло-зеленые провода. На кабеле может иметься голубая оплетка на концах в местах фиксации, что показывает на заземление в совокупы с нулем.

Маркировка одножильного и многожильного заземляющих проводов

В распредщите заземление соединяют с заземлительной шиной, корпусом и железной дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных устройств и заземлительных контактов розеток.

Направьте внимание! Заземлительный проводник не следует соединять с устройством защитного отключения.

Ниже показано обозначение заземления на электросхемах.

  1. Стандартное заземление.
  2. Незапятнанное заземление.
  3. Защитное заземление.
  4. Заземление к корпусу электрического оборудования.
  5. Заземление для неизменного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буковкой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик либо же впрямую, без монтажа автомата. В распредкоробке все провода (не считая провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая палитра для обозначения фазового провода более многообразна по сопоставлению с заземлением и нейтралью. Применяются карий, черный, красный либо любые другие цвета кроме желтоватого, зеленоватого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя либо устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буковкой L.

Стандартная маркировка электрических проводов

Буковкы в маркировке

Для указания на типы проводов применяют такие буквенные обозначения:

  1. А — сердечник проводника сделан из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
  2. АА — многожильный проводник с сердечником из алюминия и дополнительной дюралевой оплеткой.
  3. АС — имеется дополнительная свинцовая оплетка.
  4. Б — кабель относится к защищенной от воды категории. Оплетка выполнена из двухслойной стали.
  5. Бн — кабельная оплетка обладает стойкостью к огню.
  6. В — оболочка произведена из поливинилхлорида.
  7. Г — оболочка не применяется.
  8. r — кабель обнаженный и гидрозащищенный.
  9. К — контрольный кабель с проволочной обмоткой.
  10. Р — применяется оболочка из резины.
  11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Время от времени встречаются проводники, окрашенные в нехарактерные им цвета. Такие цветовые решения не соответствуют эталонам, обозначенным в Правилах устройства электроустановок. Дабы облегчить задачку обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, при помощи которой отмечают концы проводников в распредщите. Также для маркировки применяют термоусадочную трубку. Остается только записать в блокноте значения цветов, которыми помечен тот либо другой провод.

Изолента для самостоятельной маркировки проводов

Пользующиеся популярностью марки

При подборе марки кабеля следует исходить из его типа: стационарное либо мобильное внедрение. Стационарная разновидность применяется для защиты строений, электрических щитов и оборудования. Для таких целей подходят многожильные многопроволочные кабели (ПВГ, BBГ), также однопроволочные модификации (NYМ). В кабелях стационарного типа применяется жила заземления зелено-желтого цвета. Если кабель для заземления тусклый, «земля» направляется на жилу.

Кабель NYM

Марка NYM применяется для транспортировки электричества в стационарных критериях. Кабель предназначен для переменного напряжения с частотой 50 Гц. К проводнику разрешается присоединение электрооборудования первого класса защищенности.

Кабель ВВГ

Продукция этого типа оснащается медными жилами первого и второго класса скрутки. Изоляционный слой всегда поливинилхлоридный. Некоторые модели кабеля выпускают многожильными. Трех-, четырех-, пятижильные кабели имеют нейтраль и заземление. Изоляция жилы, созданной для заземления, произведена из зелено-желтого поливинилхлоридного пластиката.

Кабель ПВ-3

Продукция этого типа включает одну жилу, в составе которой имеются скрученные медные провода. При окрашивании оболочки применяются различные цвета. Для заземления используют желтоватый и зелено-желтый цвета.

Кабель ПВ-6

Конструкция кабеля содержит многопроволочную токопроводящую жилу из меди. Изоляционный слой делается из поливинилхлоридного прозрачного пластиката. Материал отличается высочайшей стойкостью к механическим воздействиям. Благодаря прозрачности пластиката просто выслеживать целостность изделия. Каких-то нормативов по цвету оболочки ПВ-6 не применяется. В связи с этим обстоятельством рекомендуется без помощи других помечать кабель необходимым цветом до проведения электромонтажных работ.

Кабель ESUY

Данный вид кабеля применяют для защиты сетей от маленьких замыканий. Также ESUY нередко применяется в энергосистемах со значительными токами. Кабель стоек к температурным воздействиям, отличается маленькой массой и высочайшей гибкостью. Номинал напряжения для ESUY не установлен, так как он не предназначен для транспортировки тока. При прокладке кабеля следует без помощи других позаботиться о его цветовом обозначении.

Заземляющий кабель ESUY

Проверка корректности маркировки и расключения

Цветовые схемы в электротехнике помогают ускорить опознавание проводов. Но вполне полагаться на цветовые обозначения не стоит, так как полностью вероятна ошибка при подключении. Исходя из этого рекомендуется инспектировать, соответствуют ли цвета назначению проводов.

Читайте по теме:  Светодиодная лента как соединить между собой

Если провода не обозначены цветами, пригодится индикатор. С его помощью находится фаза. Там, где засветится индикатор — фаза. В других случаях идет речь о нуле и заземлении.

Если провод двужильный, заморочек с определением подходящего провода не возникнет. Но в случае с трехжильным кабелем, не обойтись без мультиметра. Его фиксируют на фазе, после этого проверяется другой контакт проводника. При обнаружении нуля устройство покажет 220 вольт. Для заземления показатель будет меньше 220.

Проверка подсоединения проводов в электрощите с помощью мультиметра

Сечение провода для заземления

Не только лишь вопрос о том, какого цвета земля важен при разработке заземлительного контура. Нужно также разобраться с выбором правильного сечения.

При подборе проводников рекомендуется принять во внимание следующую информацию:

  1. Искусственное заземление делается из меди, оцинковки либо стали. Сечение и размеры проводов жестко не регламентируются, но есть рекомендованные значения, обозначенные в таблице ПУЭ 1.7.4.
  2. Согласно воззрению профессионалов, заземляющий провод обязан иметь такое же сечение, как и фазный. Эта рекомендация относится ко всем проводникам, сечение которых не превосходит 16 квадратных мм. Для проводников большего размера используются нормативы, изложенные в таблице 1.7.5 Правил эксплуатации электроустановок.

Для систем TN-C и TN-C-S действует такое правило: мало допустимое сечение нейтрали и защитного проводника должно быть больше 10 квадратных мм.

Каким сечением должно быть заземление
