Как установить духовой шкаф электрический встраиваемый

Дабы верно провести установку и подключить духовой шкаф своими руками, перед монтажом необходимо пристально изучить аннотацию и порядок проведения работы.

На чтение: 5 мин Рубрика: Техника для кухни Создатель: Павел Кузьмин

Установка духового шкафа – не такая непростая операция, как кажется. Почти всегда выполнить ее можно и своими руками, не прибегая к помощи профессионалов. Тут только необходимо действовать по аннотации и соблюдать правила безопасности на всех шагах работ.

Подключение газовой духовки

Включаемся в общую систему

Там, где на ответвлении газопровода находится отсекающий кран, необходимо установить особый тройник. При всем этом под резьбу подкладывают неплохой слой ленточной обмотки либо пакли, покрыв ее краской или графитной смазкой. К обоим отверстиям тройника прикручиваются железные сильфонные шланги. На каждый таковой «рукав» устанавливается еще по одному крану (обычно с желтоватыми ручками).

Подсоединяем духовой шкаф

Сама духовка подключается к одному из шлангов через накидную гайку с резиновой прокладкой – ее необходимо будет за ранее густо обмазать солидолом. 2-ая подводка создана для монтажа варочной поверхности.

Проверка плотности

Как подключение духового шкафа к газопроводу завершено, необходимо проверить надежность соединений во избежание утечки через неплотности. Проверка осуществляется старенькым дедовским способом – мыльным веществом. Ним промазываются все соединения, после этого открываются газовые краны.

Если шланги начнут «пускать пузыри», означает, в этих местах резьба прилегает неплотно. Проблемный узел необходимо разобрать, а потом повторить установка, стараясь сейчас выполнить все верно.

Когда все соединения в порядке, духовой шкаф устанавливается в отведенную ему нишу и фиксируется саморезами.

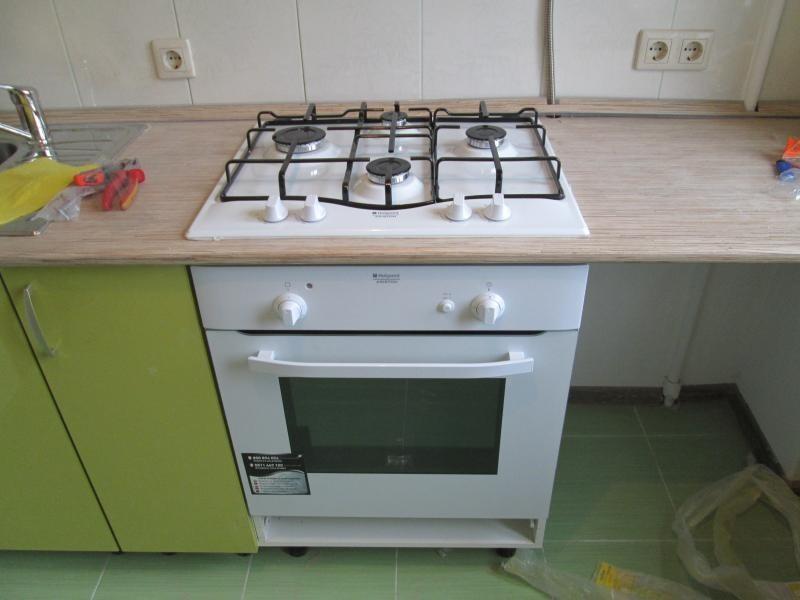

Газовый духовой шкаф

Современная техника часто имеет дополнительные функции, использующие питание от сети. В данном случае из корпуса должен быть выведен обыденный электрический шнур с вилкой на конце. Соответственно, ее необходимо будет включить в розетку, дабы все заработало. Работа пойдет резвее и не доставит особенных проблем, если при изготовлении мебели все размеры под встраиваемую технику были в точности соблюдены.

Особенности установки электрической духовки

Электрическое оборудование еще проще, а поэтому лучше для установки своими руками. Но и тут принципиально верно произвести установка, так как куцее замыкание может стать настолько же фатальным, как и утечка газа.

Нельзя допускать и перегрева техники в процессе работы. Для этого правила установки духовых шифанеров предписывают оставлять зазоры между стенами оборудования и корпусной мебели:

  • 50 мм по краям;
  • более 40 мм до задней стены;
  • 50-90 мм от нижней полки тумбы.

Обычно, производители кухонных гарнитуров и встраиваемой техники придерживаются единых эталонов, так что заморочек быть не должно. Но проверить рулеткой соответствие размеров перед тем как подключить духовой шкаф, будет нелишним.

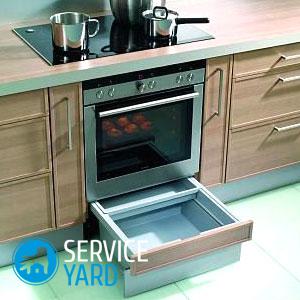

Духовой шкаф, встроенный в гарнитур

Правила безопасности

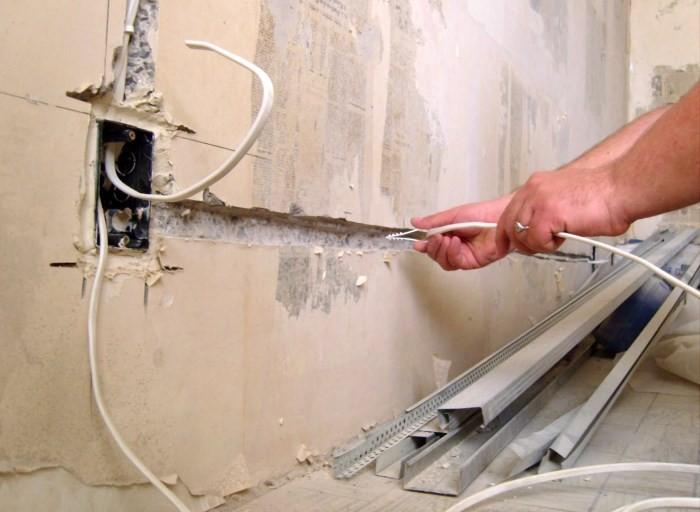

Осторожность следует проявлять и во время подготовки проводки, и когда делается фактически подключение обыденного либо встраиваемого духового шкафа. Прежде всего это касается личной безопасности.

Так как электрическая духовка отличается высочайшим энергопотреблением, под нее будет нужно провести дополнительную ветку, используя неповрежденный провод с сечением токоведущей жилы около 2,5 либо 4 кв. мм, если для вас попалась духовка мощностью выше 3,5 кВт.

Подключают токоведущую жилу через отдельный автомат, к которому можно подкинуть и электрическую варочную панель. Свойства автоматической защиты, подбирают зависимо от всей поступающей на нее нагрузки с 10%-ным припасом.

Дабы и предстоящая эксплуатация электрического духового шкафа была неопасной, пригодится верно смонтировать заземление. В собственном доме это не неувязка. А вот в многоквартирных корпусах старенькой постройки, отдельную жилу необходимо будет без помощи других заземлить на шину общего электрощита.

Заземление на кухне

Если же идет речь о технике относительно маленький мощности до 3 кВт, а проводка в доме надежная и рассчитана на современные нагрузки, для установки духовых шифанеров допускается внедрение стандартных евророзеток.

Монтажные работы

Если на проводе устройства не оказалось заводской вилки, ее можно поставить самому. Будет нужно вилка евро эталона с заземляющей пластинкой – к ней будет подключаться соответственная жила кабеля (обычно она имеет зеленоватую или желтоватую оплетку). Другие два провода плотно прижимаются клеммами к латунным контактам. К подведенному от распределительной коробки силовому кабелю по той же схеме осуществляется подключение розетки под духовой шкаф.

Некоторые духовки не имеют даже провода для включения в сеть. В данном случае его необходимо будет приобрести и выполнить крепление к подходящим клеммам.

Для работы будет нужно провод ВВГ (если сечения жил в 2,4 кв. мм довольно) либо ПВС – таковой длины, дабы его можно было протянуть от духового шкафа к наиблежайшей распределительной коробки.

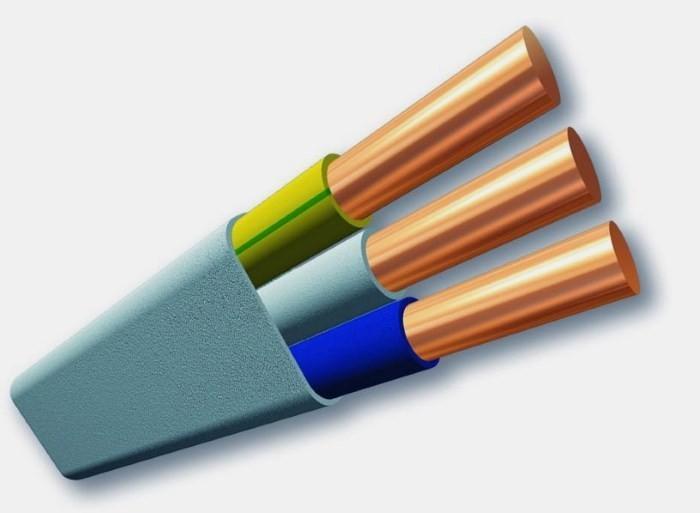

Провод ВВГ

Схема соответствия цветовой маркировки провода и клеммной панели приведена в таблице.

ТипЦвет оплетки проводникаМаркировка клеммы
Фаза Карий L
Ноль Синий N
Земля Зеленоватый/желтоватый PE

В согласовании с таблицей 2-ой конец кабеля фиксируется на клеммах духовки.

Проверка

Когда все работы по установке духовых шифанеров выполнены, рекомендуется протестировать их работу в «холостом» режиме. Для этого необходимо включить духовку в сеть и выполнить проверку в таком порядке:

  1. Включить шкаф, как обозначено в аннотации производителя.
  2. Проверить работу световых индикаторов.
  3. Убедиться, что все ТЭНы начали умеренно греться.
  4. Установить нагрев на полную мощность.
  5. Прокалить духовку при температуре от +150 до +250 °С при открытых окнах либо включенной вытяжке, дабы на сто процентов выгорела заводская смазка.

Все в порядке? Тогда отправляем технику в оставленную для нее нишу, выставляем по уровню и прикручиваем крепление.

Как установить встраиваемый электрический духовой шкаф?

Как установить встраиваемый электрический духовой шкаф?

Для современных кухонь свойственны раздельные системы изготовления пищи, другими словами, разбитые в пространстве варочная панель и духовка. Предпосылкой этого является тот факт, что люди, которые отлично готовят, предпочитают электрическую духовку и варочную панель газового типа. Установка электрического духового шкафа просит определенных познаний и способностей. Эта статья поможет для вас разобраться, как установить встраиваемый электрический духовой шкаф.

Читайте по теме:  Высота розетки от пола евростандарт

Лаконичный обзор духовых шифанеров от узнаваемых производителей

Духовки от узнаваемых марок никак не дешевы, зато отличаются отменным качеством и хорошими эксплуатационными чертами:

  • Bosch — духовки высокого свойства, снаряженные системой экологической чистки. Величина температурного спектра составляет от 30 до 300 градусов. Отличаются стильным дизайном, простотой управления и эксплуатации.
  • Самсунг — комфортные эргономичные модели с комфортной сменой режима и экономичным потреблением электроэнергии.
  • Electrolux — духовки со встроенными электронными таймерами и датчиками температуры. Управление — сенсорное. Прекрасный обмысленный дизайн, большой выбор цветовых решений.
  • Gorenje — агрегаты обустроены системой очищения внутренних поверхностей с помощью пара. Отличаются стильным дизайном, многофункциональностью, огромным числом режимов нагревания.

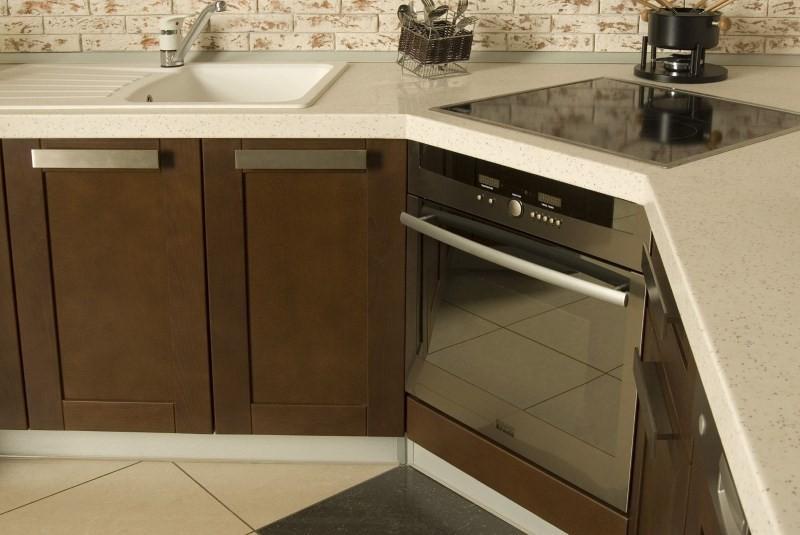

Установка встроенного духового шкафа

Если вы въезжаете в новейшую квартиру, лучшим вариантом будет покупка кухонного мебельного комплекта с уже установленными варочной плитой и духовкой. Установка комплекта лучше поручить экспертам. Если же вы приняли решение без помощи других установить встраиваемый электрический духовой шкаф, нужно соблюдать определенные правила.

Сначала, необходимо знать, что духовые шкафы делятся на две категории:

  • Независящие.
  • Зависимые.

Что учитывать в модели каждого из этих типов, дабы верно установить встраиваемый электрический духовой шкаф:

  1. Независящие духовые шкафы можно расположить в любом месте, избранном вами. Это — стопроцентно автономная конструкция.
  2. Зависимые духовки соединены с варочной панелью. Такие устройства продаются в комплекте, при этом варочную панель монтируют сверху, а духовой шкаф понизу. Это устраивает далековато не всех, потому автономные духовки становятся все популярнее.

Принципиально! Перед установкой электродуховки необходимо приготовить нишу для монтажа. В процессе работы нужно держать под контролем с помощью строительного уровня, дабы не было перекосов. Перекосы недопустимы, так как это угрожает неравномерным рассредотачиванием тепла и выходом духовки из строя.

Как установить духовой шкаф без помощи других?

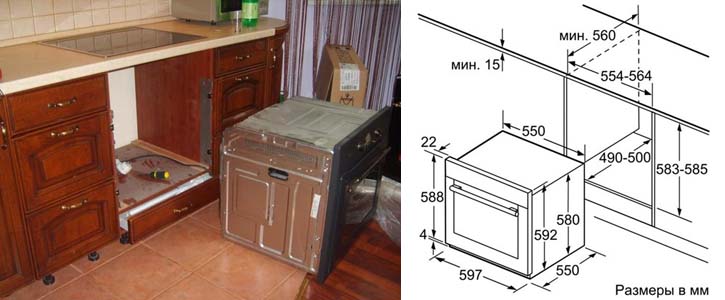

Так как духовой шкаф при работе выделяет с поверхностей огромное количество теплоты, между стенами шкафа и ниши нужно предугадать вентиляционные зазоры:

  • Расстояние между полом ниши и дном электродуховки составляет 8,5-9,5 см.
  • Расстояние между боковыми стенами ниши и духовки должно составлять более 0,5 см с каждой стороны.
  • Малая ширина вентиляционного зазора между задними стенами ниши и духового шкафа составляет 4,0 см.

Принципиально! Если новейшую мебель вы не покупаете, может быть, вы можете по нашим инструкциям без помощи других выполнить шкаф под встраиваемую духовку в стиле вашей кухни.

Порядок подключения

Итак, духовка установлена. Сейчас можно помыслить и о том, как подключить духовку. Так как духовой шкаф потребляет огромную мощность, самым ответственным моментом является прокладывание трехжильного медного провода от силового щитка до розетки электродуховки.

Принципиально! Это необходимо непременно выполнить, если дом старенькый и внутренняя проводка выполнена из дюралевого провода.

Какие правила тут соблюдать:

  • При мощности духового шкафа 3-3,5 кВт величина тока употребления будет не меньше, чем 16 А. В силовом щитке нужно поставить отдельный автомат, рассчитанный на 25 А. Он работает лишь на включение духовки. Прокладка провода делается в кабель-канале. Тип провода — ВВГ-3Х2,5.
  • При мощности встраиваемого духового шкафа большей, чем 3,5 кВт, величина тока употребления будет составлять порядка 32 А. Пригодится автомат, рассчитанный на 40А, с внедрением провода ВВГ-3Х4,0.

Принципиально! Проведение всех электромонтажных работ допустимо только при отключенном сетевом напряжении.

Дополнительные правила и требования:

  1. Устанавливают трехконтактную розетку на 3-жильный кабель, протянутый на кухню. Розетка имеет 3 клеммы: ноль, фазу и землю.
  2. Если для проводки применена двухпроводная схема (“земля” отсутствует), нужно пригласить спеца, дабы он провел на ваш щиток “землю”.
  3. Электродуховка, зависимо от определенной модели, может иметь разъем на 3 контакта для подсоединения силового кабеля либо клеммник, снабженный винтами. Винты снабжены маркировками нуля, фазы и земли, но эту работу нужно выполнить с наибольшей аккуратностью.

Принципиально! Нередко установка осуществляется сразу с плитой, и тут есть свои требования безопасности, особенности установки. Они все тщательно описаны в нашей статье-инструкции «Подключение варочной панели и духовки к одной розетке«.

Установка устройства защитного отключения (УЗО).

Перед тем, как включить кабель, нужно убедиться, что он способен выдержать токовую нагрузку. Итак, мощность подключения духового шкафа — что это? Характеристики мощности определяют скорость и эффективность нагрева, также потребляемое количество энергии. Но этот фактор будет оказывать влияние и на особенности подключения:

  • При мощности духового шкафа 3,5 кВт используют трехжильный медный кабель с сечением 2,5 квадратных мм.
  • Для электрических духовок мощностью более 3,5 кВт применяют проводник в 4 квадратных мм сечения.

Принципиально! Подключение электроэнергии на распределительном щитке может быть только после проверки корректности монтажа и подключения духовки.

Особенности подключения газовой духовки

Порядок обустройства ниши таковой же, как и в случае с электродуховкой:

  • Величина зазоров по нормативу однообразная.
  • Подключение духовки к газовой магистрали осуществляется средством гибкого шланга.
  • Самый непростой момент — обеспечение полной плотности соединений.
  • Подключение духового шкафа к магистрали должно осуществляться через отдельный кран.

Принципиально! Если подключение электрическое оборудование доступно практически каждому, то подсоединить газовое оборудование сумеют только мастера газовой службы.

Когда все монтажные работы выполнены, вы убеждены в безопасности оборудования, самое время опробовать его в деле. Дабы просто настроить подходящий режим, почитайте нашу статью про обозначение значков на духовке.

Видеоматериал

Видите ли, сложного в монтаже духового шкафа не много. Но если вы не убеждены собственных силах, за эту работу лучше не браться, а обратиться в специализированную фирму.
