Как установить духовой электрический шкаф

В современном мире ни одна кухня не обходится без плиты, будь она газовая либо электрическая. Хозяйки все большее предпочтение отдают встраиваемой технике из-за ее многофункциональных способностей. Но такие приборы требуют правильного монтажа. От того, как будет установлен духовой шкаф, будет зависеть корректность его работы и ваша безопасность. Совершенно необязательно приглашать мастера для установки духового шкафа: встраиваемую духовку несложно установить своими руками. Для этого необходимо приложить малость усилий и максимум внимания.

Разновидности духовых шифанеров

Для начала давайте разберемся, какими бывают духовые шкафы. Различают следующие виды оборудования.

Установка первых невозможна без варочной панели. При выборе второго вида установка встроенного духового шкафа вероятна без использования варочной панели.

Также духовки могут быть газовые либо электрические. Установка газового духового шкафа совершенно не отличается от установки встраиваемого духового шкафа, питающегося от электричества. Встроить технику можно и без помощи других.

Для подключения встраиваемого духового шкафа к электричеству либо газу следует прибегнуть к помощи профессионалов во избежание поражения током либо утечки газа.

Установка оборудования

Установка хоть какой техники делается в несколько шагов:

  1. Подготовка инструментов.
  2. Подготовка рабочего места.
  3. Установка устройства.
  4. Подключение духовки.

Инструменты. Дабы встроить духовку в кухонный гарнитур для вас пригодятся: крестовая отвертка, дрель, изоляция, малярный ножик, вилка, так как она не идет в комплекте к оборудованию.

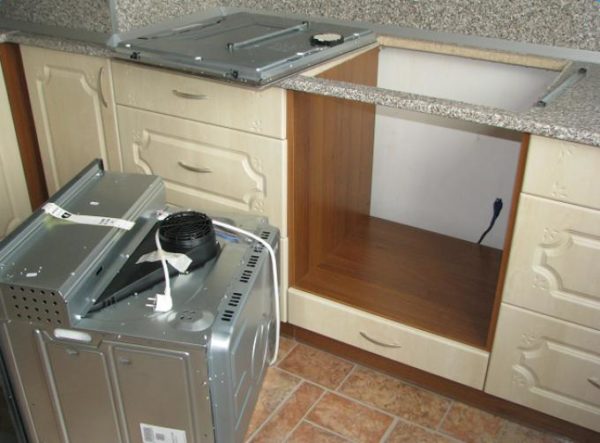

Подготовка ниши и рабочего места под духовку

Что касается подготовки рабочего места, то необходимо заранее обмыслить, где будет устанавливаться духовка. Мы привыкли к классической установке устройства, когда под варочной панелью находится духовой шкаф. Как установить по-другому, спросите вы? Необходимо разламывать свои стереотипы и управляться не принятыми правилами, а опираться на размещение мебели и удобство применения устройств. Исходя из этого, многие устанавливают духовой шкаф выше уровня столешницы. В конечном итоге, ваша кухня будет соответствовать новенькому веянию моды, для вас будет легче смотреть за изготовлением блюд, это облегчит уход за устройством.

Определившись с местом, необходимо позаботиться о подходящем размере ниши в кухонной мебели. Для этого совершенно необязательно поначалу получать встраиваемый духовой шкаф. Благодаря стандартным размерам духовок их с легкостью можно будет вмонтировать в уже имеющийся кухонный гарнитур. Главное, дабы ниша была выставлена по уровню. Наличие даже маленького перекоса может привести к поломке электроники и неверному рассредотачиванию тепла (в случае с газовой духовкой).

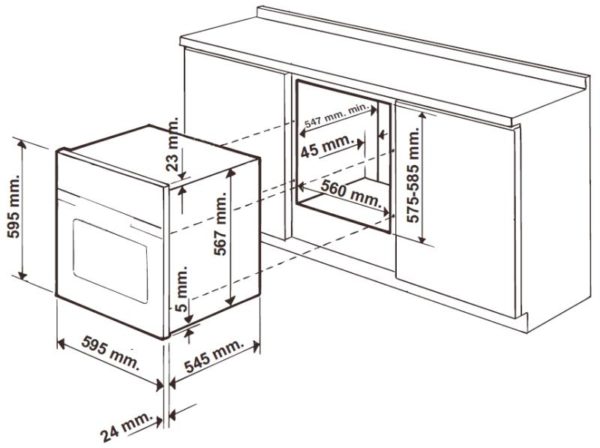

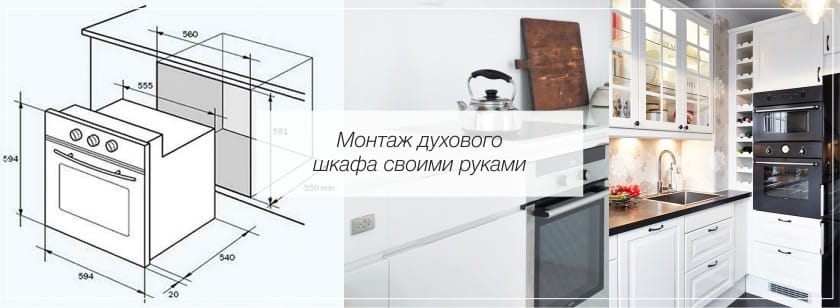

Замеры духового шкафа под нишу

Замеры духового шкафа под нишу

Установка. Между установленным духовым шкафом и нишей, для предупреждения перегрева мебели, что может привести к пожару, должны быть зазоры. Они обеспечат вентиляцию воздуха. Сзади устройства необходимо выполнить зазор в 5 мм, по краям – 5 мм и снизу – 10 мм.

Подключение к электросети

Встраиваемые духовые шкафы отличаются высочайшим энергопотреблением, что подразумевает прокладку дополнительного кабеля с увеличенным сечением. Хорошим вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такового плана работает, обычно, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний обязан иметь припас по мощности как минимум в 10%. Если установка происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

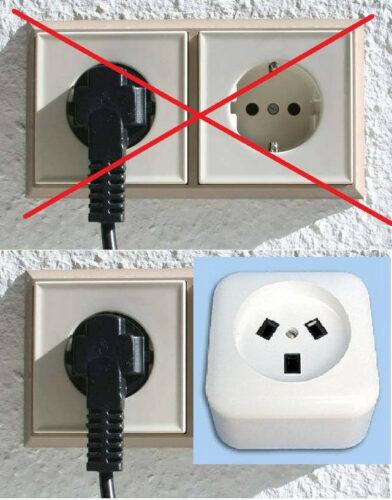

Розетка для духового шкафа

Духовой шкаф нельзя подключать в обыденную розетку

В личном секторе допускается подключение к особым розеткам (евро типа на три контакта), но только в этом случае, если местная проводка имеет довольно огромное сечение. Если провода идут от распределительной коробки, а в качестве приёмника применяется рядовая розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

  • зелёный – земля;
  • карий – фаза;
  • голубой – ноль.

Клеммы (литеры на контактах):

  • РЕ – земля;
  • L – фаза;
  • N – ноль.

Необходимо решить, как вы будете подключать устройство: впрямую к проводу либо же в розетку. При выборе второго метода подключения для вас пригодится вилка (обыкновенной тут не обойтись, из-за высочайшей мощности духовки) на 40А с заземлением. Ее необходимо раскрутить. Потом зачистить трехжильный кабель. Синий и красный провода необходимо подсоединить к контактным группам «фаза» и «ноль», а оставшийся белоснежный фиксируем в разъеме «заземление» (цвета проводов могут быть различными). Собираем вилку, которую потом включаем в розетку, способную выдержать мощность электрической духовки.

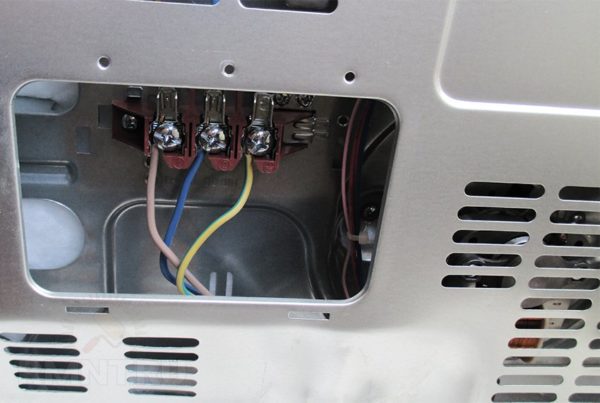

Маркировка кабелей духовки

Маркировка кабелей электрической духовки

Сейчас духовку вставляем в нишу. Придерживаемся вышеперечисленных отступов. Дальше, интегрированный духовой шкаф необходимо закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. С помощью шуруповерта либо крестовой отвертки и 4 шурупов прикручиваем электродуховку к стенам ниши.

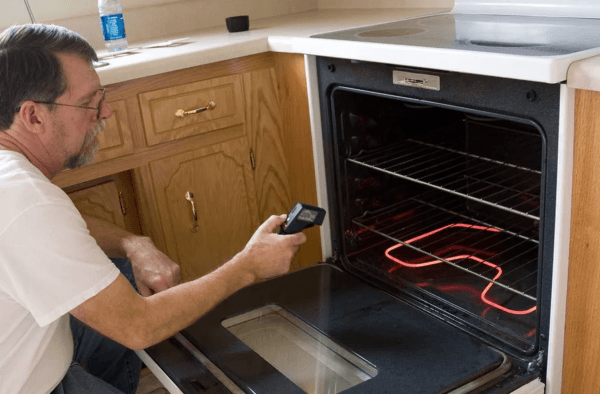

Проверка техники

По окончанию подключения оборудования нужно проверить его работоспособность, в том числе на критичных для имеющейся мощности нагрузках. Процедура позволяет узнать доброкачественную составляющую проводки.

  • активируем автомат, отвечающий за оборудование;
  • светодиоды либо экран на духовке должны загореться;
  • включаем ТЭНы на наивысшую мощность;
  • прокаливаем камеру при активной вытяжке (>250⁰С).

Лучше дождаться полного выгорания заводской смазки, по другому блюда во время готовки насытятся противным техническим запахом. Если процедура проверки прошла без заморочек, то можно серьезно закреплять шкаф на своём месте.

Проверка работы духовки

Проверка работы духовки

Соседство с газовой трубой

Установка системы магистрального газоснабжения происходит в согласовании с жёсткими нормами и правилами.

За нарушения регламента обладателю жилища угрожает большой штраф. Потому все перепланировки, перестановки и хоть какое другое вмешательство в газовую систему нужно проводить с учётом этих правил.

Например, трубы, отвечающие за газоснабжение, нельзя укрывать за перегородками, нишами и тем паче стенками. Предметы интерьера также не должны перекрывать элементы системы. Есть чёткие правила в законодательстве, где обозначено конкретное размещение труб.

Нарушением считается укладка газовых отводов под мойкой, посудомоечной машиной либо другой стационарной кухонной техникой, в том числе и духовым шкафом. Между оборудованием и трубой должно быть как минимум 30 см свободного места. Двери, дымопровод и вентиляция – на расстоянии до полметра. Электрический кабель – 10 см от трубы.

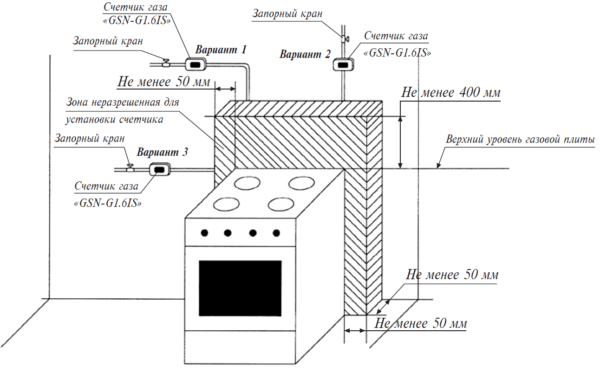

Правила монтажа газового оборудования

Также есть определённые требования относительно расположения запорных кранов: высота – 80 см, при наименьшем отступе от оборудования в 20 см. На каждую единицу техники потребляющей газ должен быть один запорный кран. Для подключения духового шкафа к системе допускается сварка.

Установка газовой духовки

Наибольшее число сложностей появляется при монтаже встроенного газового оборудования. Критическая неувязка в данном случае – это подвод магистральной системы к духовому шкафу. Эту работу в любом случае должны делать сертифицированные спецы.

Самостоятельная отводка до основного газового крана на любом участке трубы угрожает большим валютным штрафом.

Согласно правилам установки газового оборудования, оно непременно обеспечивается специальной защитой. Элементы системы не должны подвергаться сильному физическому воздействию либо резким температурным перепадам. Запорный кран нужно вынести на вседоступный участок, что даст возможность стремительно отключить подачу газа при появлении критической ситуации.

При подключении 1-го устройства допускается внедрение обыденного сильфонного шланга. Его упругость позволяет уложить отвод без установки дополнительных держателей, равно как и сверления стенок. Но шланг не должен быть длиннее 2 метров. Какие-либо переходники не допустимы.

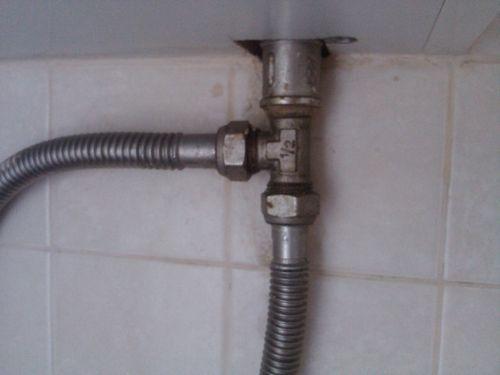

Газовые шланги

Некоторые модели имеют зеркальное соединение, другими словами, с правой и левой стороны сразу. После подключения к одному из кранов 2-ой нужно заглушить. Отлично, если предусмотрен толковый заводской клапан, тогда как на экономных моделях приходится вбивать чопик либо накручивать посторонний кран. Если входной вывод прямой, то для большего удобства можно применять Г-образный адаптер.

Перед тем как совсем закреплять духовой шкаф на своём месте, нужно проверить состояние всех частей, в том числе работоспособность самого оборудования. Повышенное внимание необходимо уделить плотности соединений. Верный метод определения утечки газа – мыло. Наносим раствор на резьбовые соединения, пускаем газ и выжидаем несколько минут. Если возникают пузыри, то плотность соединения нарушена.

Приобретайте функциональные встраиваемые духовые шкафы и услаждайтесь процессом изготовления возлюбленных блюд!

Как установить и подключить электрический духовой шкаф без помощи других

На кухне такая вещь, как духовка выручает хозяек, когда они желают приготовить чего-нибудть вкусненькое. Но неважно какая техника просит установки. Но как установить верно духовой шкаф без помощи других? Для этого необходимо его установить и подключить к газу либо электричеству.

  • Разновидности духовых шифанеров
  • Подготовка к установке и подключению духовых шифанеров
  • Схема установки газовых духовых шифанеров
  • Установка и подключение электрической духовки
  • Как верно проверить работу духового шкафа?
  • Полезные советы
Читайте по теме:  Кг силовой медный кабель гибкий

Разновидности духовых шифанеров

Так именуемые «духовки» бывают 2-ух видов. 1-ый из них – автономные либо независящие духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. 2-ой вариант – не автономные. Таковой вид духовых шифанеров, электрически связываться с основной варочной панелью. В данном случае снизу размещается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципным от установки обыкновенной духовки.

Подготовка к установке и подключению духовых шифанеров

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет размещаться духовка.

Так же необходимо подчеркнуть, что между духовым шкафом и просто хоть какой варочной поверхностью и стенкой должна существовать воздушная прослойка. Не тайна, что при контакте с высочайшими температурами близкое размещение стенки и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стенки — 4 см, от примыкающих шифанеров -0,5 см, от пола – 8-9 см.

Как понятно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае нужно обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от конкретного источника газа.

2-ой вариант — шкаф электрический. В плане самостоятельной установки он более обычной, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, идеальнее всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока более 40 амперам.

Смотрите также:

Схема установки газовых духовых шифанеров

Подключить духовой шкаф своими руками к газовой магистрали при помощи гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учитывать, что такую работу рекомендуется делать сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

  • Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это при помощи специального газового ключа для работы с трубами.
  • Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стене.
  • При помощи ключа любой из концов трубы закручивается и затягивается.

Установка и подключение электрической духовки

  1. На сто процентов отключается электрический ток в проводке.
  2. Если провода для включения в сеть нет в наличии, то он приобретается дополнительно. В процессе установки своими руками он крепится к подходящим клеммам.
  3. От распределительного щитка до той розетки, куда будет подключен шкаф, прокладывается 3-х жильный медный провод. Если шкафы потребляют мощность в разбегах от 3 до 3,75 кВ, то требующаяся сила тока в электросети колеблется в значениях от 16 А
  4. Разглядите распределительный щиток. Должна быть предусмотрена прокладка провода. Это возможно окажутся и провод ВВГ- 3 * 2,5, и провод ВВГ-3 * 4,0.
  5. Подключение к розетке. Часто в кабеле наблюдаются 3 жилки. Соответственно, и розетка к нему подбирается 3-х контактная.
  6. Проводится пробный пуск духовки и делается наблюдение, все ли изготовлено хорошо. Если это так, то работа завершена.

Как верно проверить работу духового шкафа?

  • Включить шкаф, за ранее ознакомившись с аннотацией, предложенной производителем.
  • Проверить, работают ли световые индикаторы.
  • Все ТЭНы должны греться умеренно. Ваша задачка – отследить это процесс.
  • Ставится режим нагрева при наибольшей мощности.
  • Разогреть духовку до температуры от +150 до +250 °С. Окна следует бросить открытыми либо включить вытяжку. Так стопроцентно пропадет запах заводской смазки и гари.

Смотрите также – Как избрать настольную электрическую духовку для дома

Полезные советы

  • В местах соединения обмажьте мылом шланги, которые вы использовали для подключения газовой духовки. На шлангах могут показаться пузырьки, это сигнал к тому, что резьба не очень плотно прилегает в этих местах. Нужно будет проблемный узел разобрать, а после чего поновой провести установка.
  • Электрический духовой шкаф, независимо от того обыденный он либо встраиваемый, отличается высочайшим энергопотреблением. Вследствие этого, к нему нужно провести дополнительную ветку от щитка. Применяется целый, нетронутый провод с сечением, ширина токоведущей жилы которого составляет около 2,5 либо 4 кв. мм при мощности духовки выше, чем 3,5 КВт.

Смотрите также:

Главный редактор веб-сайта. Понимаю тему техники, 10 лет опыта работы в больших торговых сетях. О команде и экспертности материалов написано на страничке Команда ТехРевизора. На веб-сайте много посторониих создателей, но я отвечаю за достоверность инфы в выборках.

Как установить электрический духовой шкаф – без помощи других (плюс видео аннотация)

Про потребление электрической духовки я уже писал, необходимо это для расчета нагрузки на проводку. Сейчас осталось установить этот духовой шкаф, при этом никаких особенных заморочек здесь нет и установка можно выполнить без помощи других, процесс довольно обычный, но требующий внимания. Сейчас я постараюсь пошагово поведать для вас о нем, для тех кто нетерпеливый можно отыскать в оглавлении пункт видео, перейти и поглядеть ролик по установке …

Как установить электрический духовой шкаф

Сходу желаю отметить, что в этой статье необходимо будет проводить работы с электричеством, так что если вы не понимаете что такое провод, «автомат» и розетка — лучше вызвать квалифицированного спеца!

ОГЛАВЛЕНИЕ СТАТЬИ

Какие инструменты пригодиться

1) Отвертка крестовая

2) Дрель электрическая, нужна для сверления шкафа

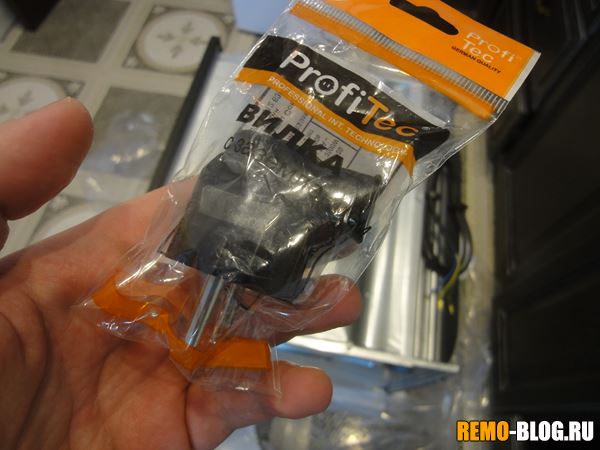

4) Нужна вилка с заземлением, ее необходимо будет подключить к проводу духового шкафа, так как они вилок не имеют. Про подключение я уже писал в этой статье, полезно читайте.

Подготовка

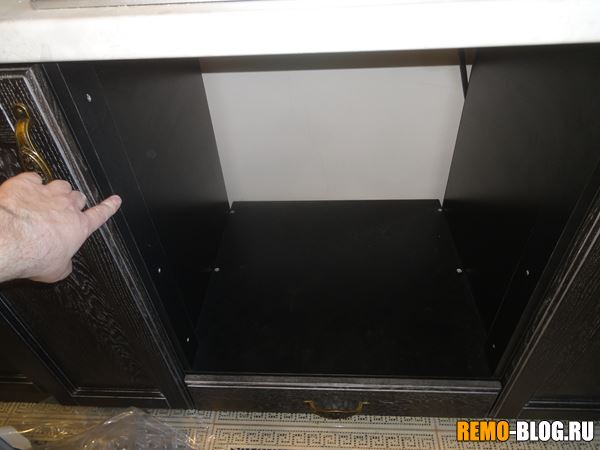

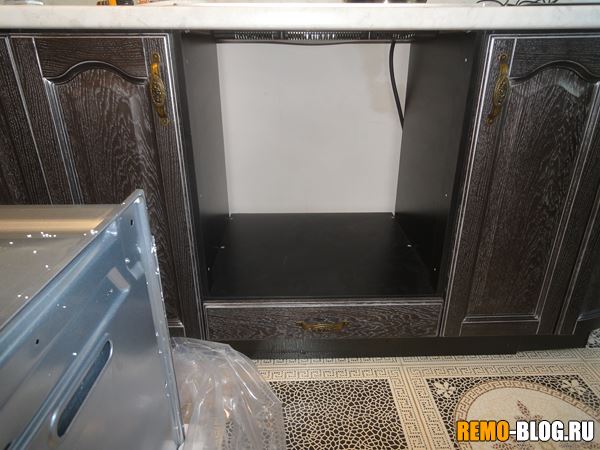

место установки

Инструменты готовы, сейчас необходимо оглядеть место установки. Сходу оговорюсь — если вы сходу совместно с кухней не устанавливали духовку (как я), то для вас необходимо было верно бросить размеры, они одинаковы фактически на всех устройствах (всех компаний), а потому вот маленькая аннотация.

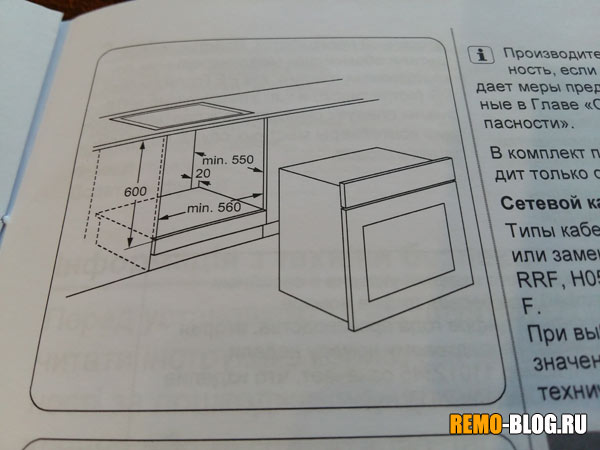

размеры

Как видно, что размеры должны быть: высота — 600 мм, ширина минимум – 560 мм, глубина должна быть минимум – 550 мм (глубина в особенности принципиальна, по другому шкаф просто может не залезть). Если разъем для духового шкафа в ширину у вас больше 560 мм, то необходимо позаботиться о боковых вставках, как у меня на рисунке.

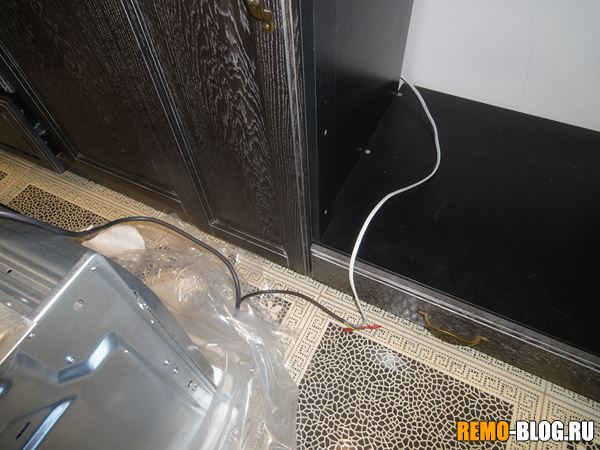

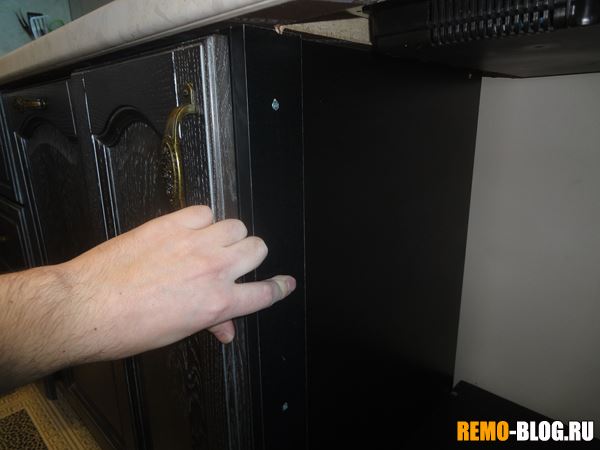

боковые дощечки

ustan_duh_sh_14

ustan_duh_sh_16

Конкретно к ним мы будем укреплять духовку – непременно это контролируйте при установки кухни. По другому для вас необходимо будет самому дополнительно их находить!

Ну что, как бы все готово, приступаем к установке.

Установка

1) Ребята для начала необходимо решить — как вы будете подключать духовой шкаф, в розетку как у меня, или впрямую в проводку. Лично я избрал подключение через розетку поэтому как комфортно при демонтаже, открутил шкаф – выключил из розетки – убрал. А вот с проводкой не все так просто! Купил специальную вилку, которая держит 3500 Вт, а так как у меня мощность духовки всего 2750 Вт ее хватит с припасом. Про подключение повторять не буду, тщательно обрисовал тут.

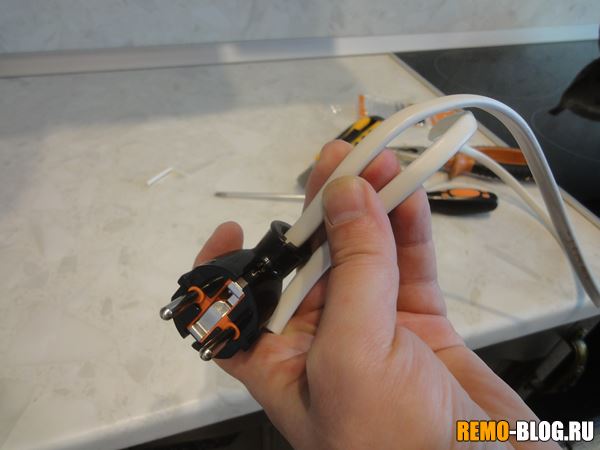

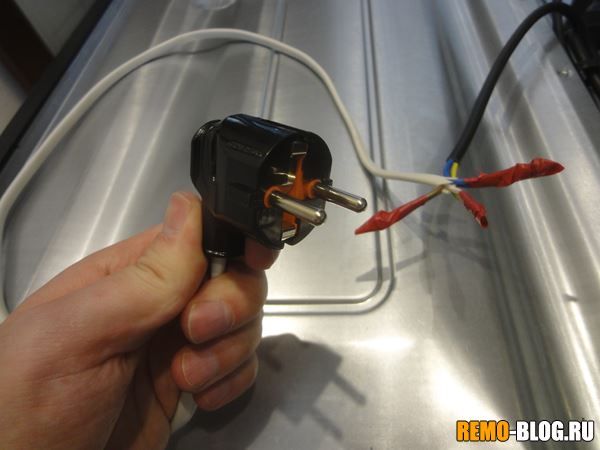

вилка

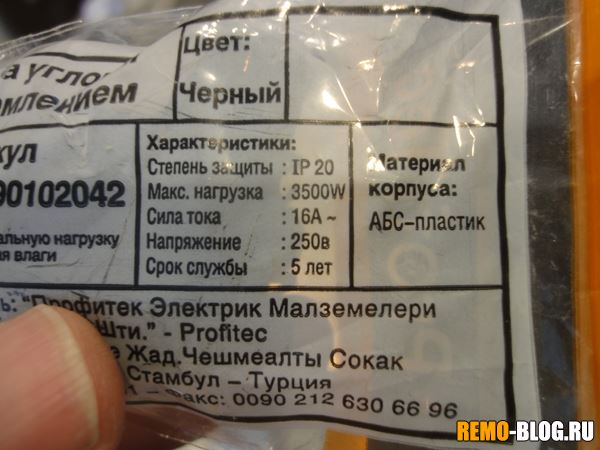

держит 3,5 кВт

podkl_vil_33

соединение с проводкой шкафа

2) Сейчас перед установкой включаем в розетку и проверяем — что шкаф работает, не достаточно ли что, и новые вещи бывают не исправные. Мне подфартило.

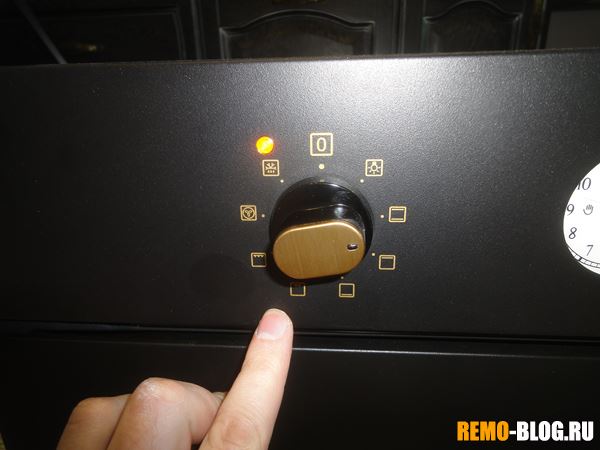

проверка

работает

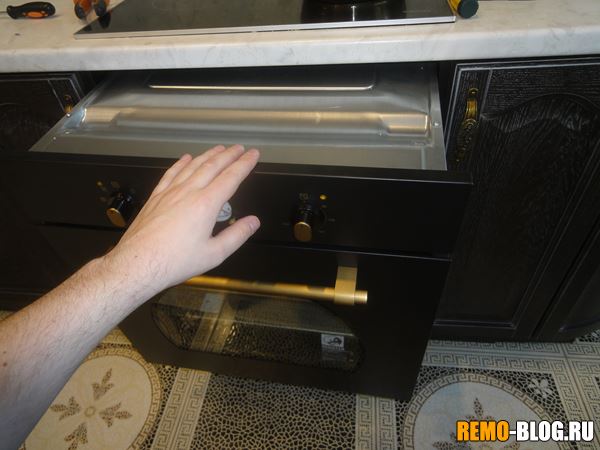

3) Сейчас устанавливаем духовой шкаф в нишу, и тихонько проталкиваем. Закрепляем на том месте, где он будет закреплен, играемся отступами – принципиально дабы они были однообразные, и дабы створка не задевала не за один край.

вставляем

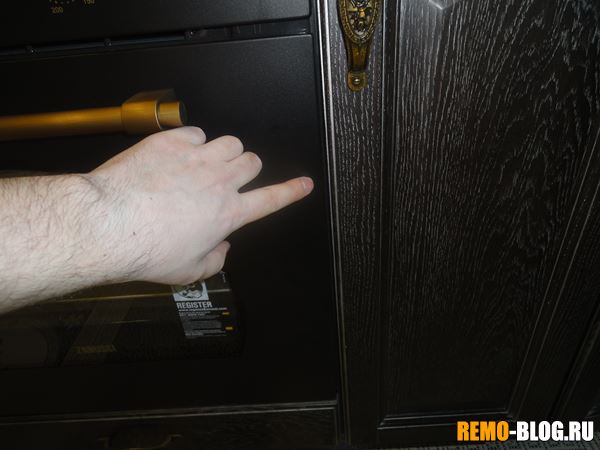

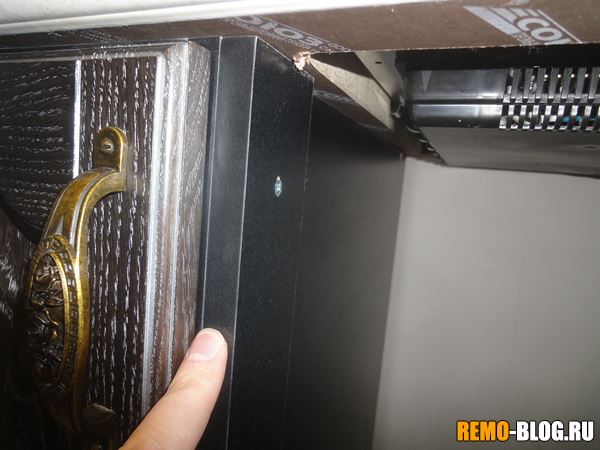

смотрим отступы

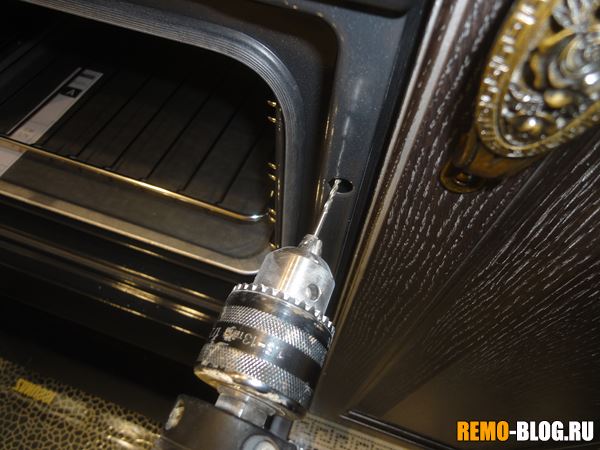

4) Берем дрель и просверливаем наши планки для крепления, у кого-либо это будут стены кухни. Сверлим для того, дабы шуруп зашел легче.

сверлим

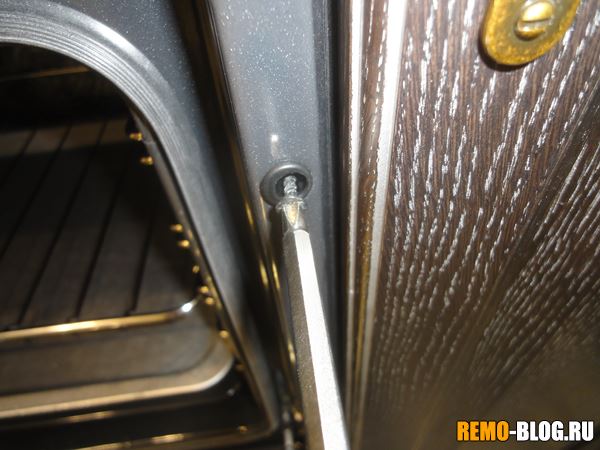

5) Вставляем пластиковую вставку и через нее закручиваем шуруп. Выполнить это необходимо с 4 сторон, два сверху и два снизу. Закручиваем плотно, дабы духовка не прогуливалась, при открытии и закрытии.

закрепляем

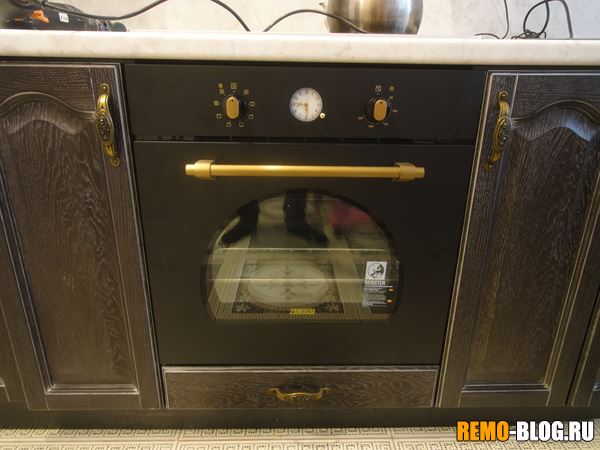

все готово

Это весь процесс, видите ли ничего сложного. Для тех кто не сообразил на рисунке представляю видео аннотацию для самостоятельного крепления.

Видео: Как установить встроенный духовой шкаф своими руками
