Как устанавливать духовой шкаф интегрированный

Духовой шкаф является неподменной вещью на кухне. С его помощью мы можем приготовить смачную и полезную пищу. Но если у вас еще как бы нет таковой техники, то стоит ее приобрести и установить в собственном доме. Но установка встроенного духового шкафа своими руками вещь сложная, потому следует знать, как это верно выполнить.

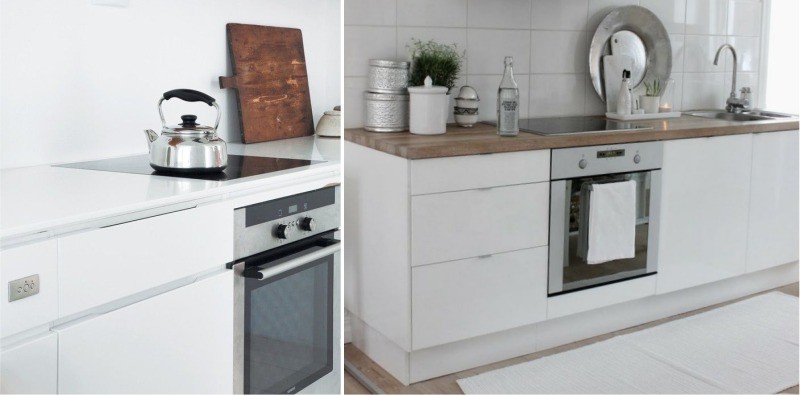

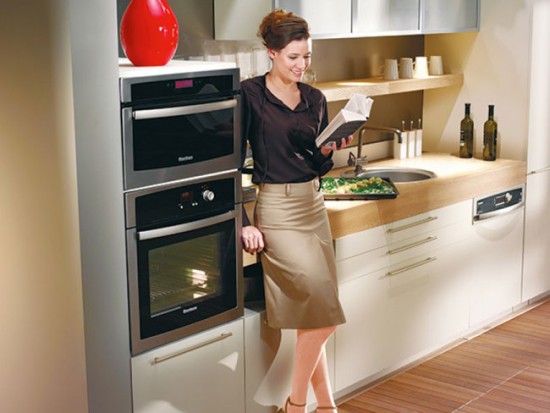

Любая очаровательная кухня должна иметь встроенных духовой шкаф

Как установить встраиваемую духовку

Встраиваемый духовой шкаф может быть 2-ух видов:

  • Зависимый (устанавливается вместе с варочной поверхностью);
  • Независящий (устанавливается как отдельный элемент техники, который можно поставить в хоть какое место на кухне).

Встраиваемые газовые шкафы, которые инсталлируются в кухонный гарнитур, позволяют территориально разграничить верхнюю варочную панель и сам духовой шкаф. Фактически все духовые шкафы имеют сенсорную панель и двери с телескопической системой открывания.

В текущее время существует несколько разных вариантов монтажа духового шкафа. Обычно шкаф устанавливался под столешницу, а над ним устанавливали варочную панель. Сейчас предпочитают устанавливать духовку малость выше пояса в особый шкаф. Таковой метод монтажа довольно удачный при использовании техники в процессе изготовления пищи, также при чистке духовки от загрязнений.

Независящий духовой шкаф стопроцентно автономен, а зависимый электрически связан с верхней варочной панелью. Также некоторые элементы управления, которые размещены на панели духовки, регулируют всю работу варочной панели. Обычно зависимая встраиваемая духовка продается в магазинах в комплекте и устанавливается по традиционной схеме: вверху варочная панель, а понизу духовой шкаф.

Такая система устраивает далековато не всех, потому многие предпочитают независящие духовки.

До того как устанавливать духовку нужно для нее приготовить комфортную нишу, которую нужно держать под контролем особым строительным уровнем во избежание перекосов. Нельзя допускать перекосы, так как это может привести к неравномерному рассредотачиванию в духовке теплого воздуха. Вследствие этого духовой шкаф может выйти из строя.

Так как интегрированный духовой шкаф в процессе работы выделяет с внешних поверхностей огромное количество термопаров (она может греться до 360 градусов), потому зазор между стенами ниши и духовки должен быть таким, дабы была не плохая вентиляция. Между дном духовки и полом ниши должен быть зазор от 85 до 95 мм. Зазор между боковыми стенами духового шкафа должен быть более 5 мм с каждой стороны. Над духовым шкафом и варочной поверхностью устанавливают вытяжку, для того дабы жаркий воздух не задерживался на кухне, как без помощи других установить вытяжку не привлекая профессионалов? Вентиляционный зазор между задней стеной и духовкой не должен быть меньше 40 мм. Ниже представлена схема установки электрического духового шкафа:

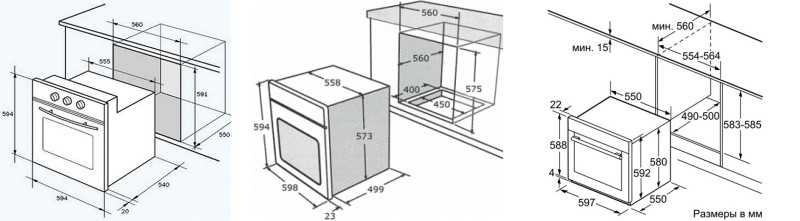

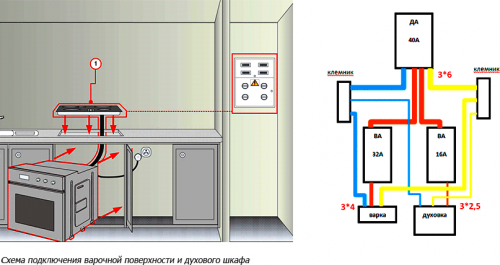

Схема установки кухонного духового шкафа и варочной панели, схема электроразводки

Так как размеры электрических духовок могут варьироваться в довольно огромных размерных границах, то к монтажу каждой модели нужно подходить персонально, беря во внимание размеры техники и ее конструктивных особенностей.

Как подключить духовой шкаф электрический от обыкновенной розетки

После того как духовка установлена можно приступать к ее подключению. Как подключить духовой шкаф к электричеству? Так как электрический шкаф потребляет много электроэнергии, то более сложной задачей является самостоятельная прокладка медного либо дюралевого трехжильного кабеля от силового электрощитка до розетки духовки.

Но это выполнить нужно, если вы живете в древнем доме и внутренняя проводка в нем выполнена еще дюралевым проводом. Если мощность электрического духового шкафа составляет около 3 – 3,5 киловатт, то ток употребления будет приравниваться 16 Амперам. В данном случае в силовом щитке непременно нужно установить автомат на 25 Ампер только для электрического духового шкафа и потом от него до розетки проложить особый силовой провод типа ВВГ – 3х2,5.

Внимание! Нужно держать в голове, что все электромонтажные работы по подключению техники осуществляются только при отсутствии напряжения в сети. Таким макаром, на клеммы автомата сеть не подключается до окончания всех монтажных работ.

Если мощность духовки превосходит 3,5 киловатт, то нужно рассчитывать на ток в 32 Ампера. В данном случае для вас пригодится автомат на 40 Ампер и провод ВВГ – 3х4,0.

На трехжильный кабель, который проходит на кухню, устанавливается 3–х контактная евророзетка, которая имеет три клеммы: фазу, ноль и заземление. Если в вашей квартире идет двухпроводная схема без «земли», то нужно будет приглашать спеца, который подведет «землю» на ваш щиток в квартире из щитка питания подъезда.

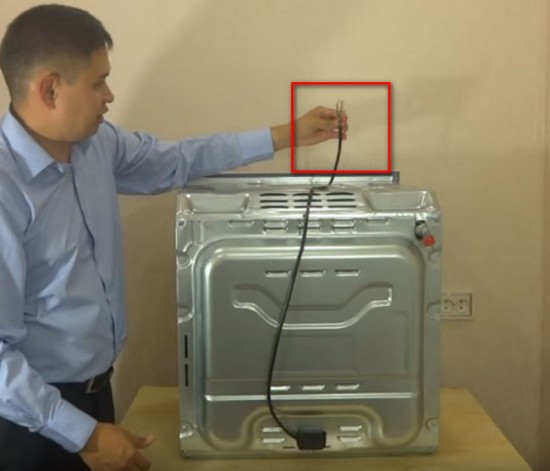

Зависимо от модели духовки она может иметь сзади 3-х контактный разъем, который предназначен для подключения силового кабеля либо просто обыденный клемник с винтами под шайбы, на который затягивается отрезок трехжильного кабеля, а на другой конец устанавливается евровилка. На всех винтах стоит маркировка фазы, ноля и земли, но такая работа по подключению должна производиться очень аккуратненько.

Настольные электрические духовки можно устанавливать в любом месте кухни – на столе, на тумбочке и т.д.. Не следует забывать, что они также выделяют тепло и пар, не стоит близко располагать к мебели либо бытовой технике, т.к. можно разрушить их.

Дополнительно к этой статье мы советуем прочесть информацию о том, как воспользоваться электрической духовкой.

Подключение газового духового шкафа

Работы по изготовлению ниши для духового шкафа подобны тем, которые выполняются при установке электрической духовки. Величина зазоров также однообразная. При подключении газовой духовки есть только одна неувязка – это подключение ее к газовой магистральной трубе особым гибким шлангом, но, самое главное, должна быть соблюдена полная герметизация всех соединений.

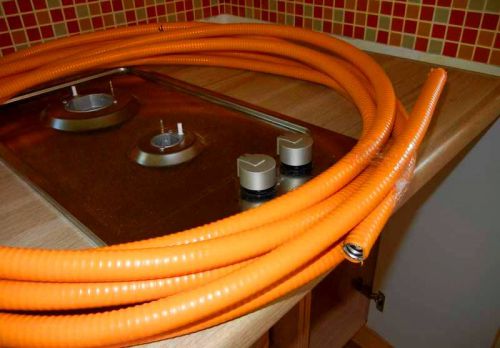

Специальный гибкий шланг для газа

Также газовый духовой шкаф подключается к магистральной трубе через отдельный кран. Итак, если электрическую духовку может подключить каждый мужик, то подключение любого газового оборудования должно производиться только официальными спецами газовой компании, потому самостоятельное подключение газового духового шкафа нереально, так как это может быть чревато негативными последствиями.

Можно ли устанавливать духовой шкаф вблизи с холодильником и посудомоечной машиной?

Устанавливать духовые электрические шкафы можно фактически в любом месте, он они должны размещаться на определенном расстоянии от мойки и посудомоечной машины. Розетка может размещаться справа либо слева не ниже, чем в 10 сантиметрах от пола. Идеальнее всего приобрести силовую розетку, рассчитанную на 40 Ампер.

Газовый шкаф должен находиться на расстоянии около 1,2 метра от источника газа.

Можно установить духовку вблизи с холодильником, но в таком случае из нее может попадать жир на его стены и тем портить внешний облик, потому идеальнее всего устанавливать духовку на некотором расстоянии от холодильной техники.

Как верно установить встраиваемый электрический духовой шкаф и подключить его к сети?

В текущее время в современных кухнях всё больше применяются раздельные системы изготовления блюд. Другими словами когда духовой шкаф отделён от варочной панели.

В электродуховом шкафе термонагревательные элементы находятся в верхней и нижней частях, также на боковых поверхностях. Некоторые модели оборудованы раздельными генераторами температуры нагрева.

duhovka-pod-varochnoy-paneliy

На рисунке вы сможете созидать встраиваемую модель электродухового шкафа сделанного компанией «Ariston» оснащённую конвертором. Конвектор является очень принципиальным элементом электродухового шкафа.

Данный мощнейший вентилятор обеспечивает равномерное нагревание приготовляемых блюд и циркуляцию жарких паров воздуха. Вот поэтому, выбирая духовой шкаф нужно прежде всего направить внимание на другими словами ли в нём конвектор. Уровень скорости вращения вентилятора можно регулировать. Непременно, установка и подключение духового шкафа подразумевают непременное познание электротехники и наличие специфичных способностей.

Как установить встраиваемый электрический духовой шкаф

Если вы только въехали в свою новейшую квартиру, то идеальнее всего будет приобрести неплохой мебельный гарнитур для кухни, который будет включать в себя заблаговременно установленный духовой шкаф и панель для варки, а выполнение сборки и установки всего комплекса лучше доверить опытным спецам.

А если вы желаете выполнить всё без помощи других, то следует непременно строго придерживаться некоторых правил. Прежде всего следует знать о том, что существует два типа модификаций этого оборудования:

Духовые шкафы зависимого типа электрически связаны с панелью для варки. В данных моделях элементы управления, регулирующие процесс работы панели для варки размещены на самой панели духового шкафа. По этой причине зависимое встраиваемое оборудование реализуется комплексно и устанавливается согласно стандартной схеме: понизу ставится духовой шкаф, а вверху панель для варки.

Духовые шкафы независящего типа можно устанавливать в любом месте. Они работают в автономном режиме. Конкретно благодаря таковой простоте независящие духовые шкафы в текущее время пользуются большой популярностью.

Перед тем, как создавать установка духового шкафа следует поначалу приготовить нишу, в какой он будет установлен. Прежде всего с помощью строительного уровня её нужно проверить на предмет нахождения на ней перекосов. Ни при каких обстоятельствах нельзя допустить перекоса духовки, так как это может стать предпосылкой неравномерного рассредотачивания тепла и последующего выведения из строя.

Читайте по теме:  Значки на посудомоечной машине бош

В связи с тем, что при функционировании духового шкафа с его нижней части выделяется существенное количество тепла, между шкафом и стенами ниши должны быть особые зазоры для обеспечения вентиляции. От пола до дна шкафчика размер данного зазора должен составлять от минимум 85 до максимум 95 мм. Между нишей и боковыми стенами шкафчика с каждой стороны должен иметься зазор примерно в 5 мм. Зазор для вентиляции между нишей и задней поверхностью духовки должен составлять не меньше 40 мм.

razmeri-duhovogo-shkafa

Подключение встроенного электродухового шкафа

После установки можно начинать его подключение. В связи с тем, что для работы электродухового шкафа нужно неограниченное количество электроэнергии, то самым сложным и ответственным заданием при подключении является прокладка трёхжильного медного провода от силового щитка до розетки.

Если дом, в каком находится кухня очень старенькый и его внутренняя проводка изготовлена с внедрением дюралевых электропроводов, то выполнить это нужно непременно. Если уровень мощности духовки варьируется от 3 до 3,5 киловатт, то уровень употребления электрического тока составит 16 ампер. В силовом щитке нужно непременно поставить отдельный автомат, рассчитанный на 25 ампер, для включения духового шкафчика и от него до наиблежайшей розетки на кухне протянуть в кабель-канале провод ВВГ размеры которого составляют 3×2,5.
Если уровень мощности духового шкафа составляет более 3,5 кВт, то нужно создавать расчёт на ток порядком 32 ампер. При всем этом следует использовать провод типа ВВГ – 3×4 и выставлять автомат на 40 ампер.

Помните! Все без исключения виды электромонтажных работ нужно проводить только при выключенном электричестве. Другими словами прямо до полного окончания монтажа на клеммы входного автомата сеть не должна подключаться.
На пришедший в кухню трёхжильный кабель нужно установить трёхконтактную «авророзетку». Она обладает 3-мя клеммами: «земля», «ноль», «фаза». Если в квартире проводка установлена без «земли» согласно двухпроводниковой схеме, то нужно выполнить подводку «земли» на щиток этажа из центрального щита электропитания подъезда.

Зависимо от модели задняя часть духового шкафчика может быть оборудована трёхконтактным разъёмом, созданным для подключения кабеля силового или обыденный клемник с несколькими винтиками. При последнем варианте под поверхность шайб винтиков затягивают маленькой отрезок трёхжильного кабеля на один конец, которого устанавливается «евровилка». На каждый винтик нанесена маркировка земли, ноля и фазы, но, не глядя на это, данную работу следует делать очень аккуратненько.

montazh-vstraivaemoy-duhovki

Как подключить газовый духовой шкаф?

В сути, главные работы по созданию ниши и при монтаже электродухового шкафа фактически одинаковы. Вентиляционные зазоры также имеют однообразные величины. Во время подключения газового шкафа можно столкнуться только с одной неувязкой. Для подключения духового шкафа к газовой магистрали применяется особенный гибкий шланг. Основным условием правильного, неопасного подключения является абсолютная герметизация всех соединений.

К магистрали духовой газовый шкаф подключается средством отдельного крана. В отличие от электромонтажных соединений, выполнить которые под силу фактически каждому, подключение всех видов газового оборудования должно проводиться только спецами газовой службы. От какой-нибудь самодеятельности при подключении газовой духовки лучше воздержаться. В неприятном случае последствия могут быть очень трагичными.

Как установить встраиваемый духовой шкаф своими руками: пошаговая аннотация

Без некоторых бытовых устройств нереально представить кухню. Одним из них является духовой шкаф. Конкретно благодаря ему мы можем готовить смачные и полезные блюда. Встраиваемый духовой шкаф может работать от электричества либо газа. Если ваш дом подключен к магистральному газопроводу, то выбор в пользу газового духового шкафа очевиден. При помощи нашей аннотации с фото и видео, без помощи других подключить духовку сумеет каждый.

Что необходимо знать об установке духового шкафа

Установка встраиваемого духового шкафа дело хоть и ответственное, но не такое сложное, как может показаться на 1-ый взор. Обычно установкой встраиваемой домашней техники занимаются во время сбора мебели. Если же вы приобрели духовой шкаф таковой конструкции уже после того, как мебель была установлена, то это может привести к некоторым дилеммам. К примеру, ниша под этот бытовой устройство может иметь размер, хороший от размера духового шкафа.

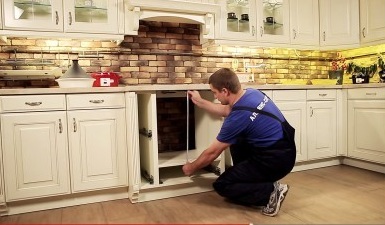

Ниша для размещения газового духового шкафа должна быть недалеко расположена от газовой трубы

Ниша для размещения газового духового шкафа должна быть неподалеку размещена от газовой трубы

Современные духовые шкафы могут быть зависимыми (устанавливаться вместе с варочной панелью) и независящими (устанавливаться раздельно с варочной панелью). 2-ой вариант более предпочтителен, так как духовой шкаф можно установить на комфортной для работы с ним высоте. Ну и отсутствие у такового бытового устройства варочной панели упрощает его установку.

Установка газового духового шкафа не сильно отличается от установки духовки работающей от электричества. К магистральному газопроводу таковой бытовой устройство подключается при помощи гибкого шланга. При всем этом соединение должно быть стопроцентно герметичным.

Внимание! Газовый духовой шкаф устанавливается не далее, чем 1,2 метра от места соединения с магистральным газопроводом.

Очередной момент, который необходимо учитывать – отступ для вентиляции. Каждый производитель показывает в документации характеристики такового отступа. Их нужно придерживаться.

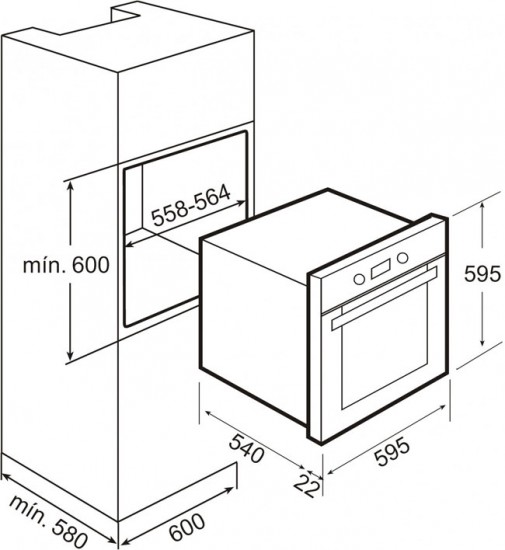

Размеры шкафа должны превышать размеры духовки

Размеры шкафа должны превосходить размеры духовки

При монтаже духового шкафа в нишу, принципиально дабы за ним на стенке не проходила проводка, водопровод и не была выведена на стенку розетка.

Установка газового шланга

  • Проверка комплектации и отсутствие механических повреждений. Получив газовую духовку из магазина, принципиально проверить ее на наличие механических изъянов, которые могли показаться при транспортировке, и проверить комплектацию.
  • Подсоединение к газопроводу. Потом подключаем газовый шланг к центральному газопроводу. В кран перед установкой газового шланга должна быть установлена диэлектрическая вставка, которая не передает электричество и не пропускает его на шланг и на газовый устройство.

Точка подключения к газопроводу

Точка подключения к газопроводу

  • Если встраиваемый духовой шкаф подключается заместо обыкновенной газовой плиты, то отключаем старенькый бытовой устройство. Для этого перекрываем отсекающий кран и накручиваем на внешний патрубок тройник. Он нужен, дабы подвести энергоэлемент не только лишь к духовому шкафу, но и к варочной поверхности. Оба шланга обязаны иметь свои краны для того, дабы отсечь подачу газа на любой из этих 2-ух кухонных устройств. Это нужно для комфортабельной работы с ними в предстоящем.
  • Гибкий шланг подключается к бытовому устройству обыденным накручиванием гайки по резьбе. Но для обеспечения плотности нужно в месте такового соединения применять специальную прокладку. Ее за ранее необходимо смазать солидолом.

Внимание! При закручивании гайки принципиально не перестараться. По другому можно сорвать резьбу!

Подключение электрической части

Многие современные газовые духовки имеют систему электрического розжига. Для работы системы необходимо включить кухонный устройство в электрическую сеть. При всем этом принципиально, дабы кабель, через который будет поступать электричество, не подвергался нагреву.

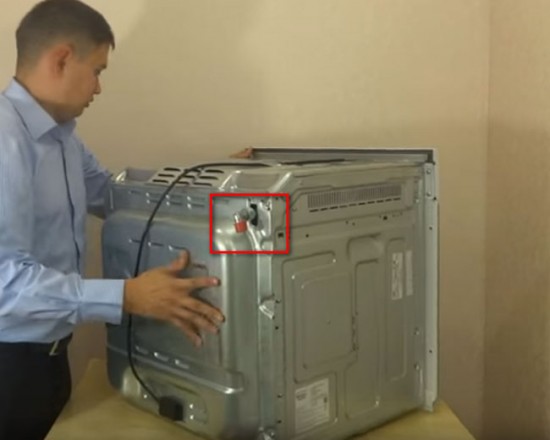

Подключение к электросети

Подключение к электросети

После того как духовой шкаф присоединили к центральному газопроводу необходимо проверить место соединения. Вообщем это должны делать спецы газовой службы. Но если вы осуществляете подключение к магистральному газопроводу без помощи других, то принципиально после такового подключения убедиться в том, что газ на «травит».

Внимание! Надежность соединения шланга с трубой газовой магистрали и выхода духового шкафа после подключения необходимо проверить. Выполнить это можно при помощи воды для мыльных пузырей. Ее необходимо нанести на место соединения. Возникновение пузырей после наполнения трубы газом свидетельствует о ненадежности соединения.

Установка духового шкафа на место и проверка работоспособности

После того как духовка присоединена к газовой магистрали, ее необходимо накрепко зафиксировать в мебельной нише. Для этого применяется крепеж, который идет в комплекте с бытовым устройством. Для этой цели могут употребляться шурупы.

Некоторые модели духового шкафа оснащаются установочными планками. Они крепятся снутри боков короба и упрощают установку этого кухонного устройства.

Перед первым приготовлением пищи в новой духовке, тщательно помойте ее

Перед первым изготовлением еды в новейшей духовке, кропотливо промойте ее

После подсоединения духового шкафа к газопроводу и установки этого бытового устройства на место нужно проверить его работоспособность. Включаем его согласно аннотации и проверяем индексацию и нагрев. Если все работает нормально, то увеличиваем мощность духовки. Оставляем этот бытовой устройство на пару минут. Если при всем этом появится запах гари, то не переживайте. Это сгорает заводская смазка.
