Как соединять провода в квартире

Проводка в помещении должна быть неопасной и комфортной для применения. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телек, компьютер, холодильник) обязан иметь собственное устройство защиты от недлинного замыкания либо перегрева проводки. Вы сможете протянуть отдельный кабель от индивидуального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два аспекта: рациональность и экономичность.

Зачем необходимы распределительные коробки

Рациональная проводка смотрится следующим образом:

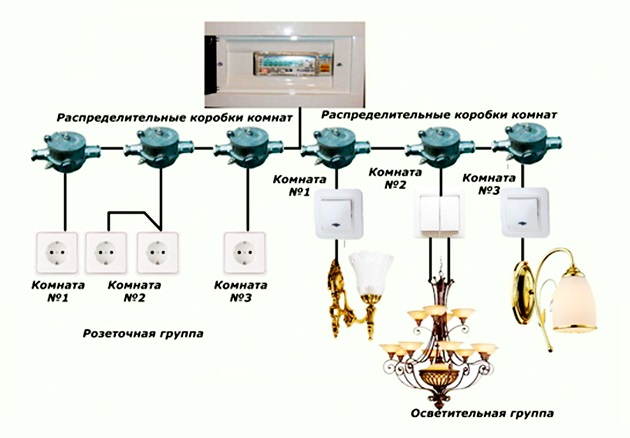

Распределительные коробки

Другими словами, общее энергопотребление объекта умеренно распределяется между автоматами защиты. Не считая того, следует разбить потребителей по группам, к примеру:

  1. Освещение гостиная и спальня
  2. Освещение кухня
  3. Освещение санузел и прихожая
  4. Розеточная группа (в каждой комнате)
  5. Силовая розеточная группа (для массивных потребителей, вроде кондюка либо электрической духовки)

Но при таковой схеме, на одной полосы проводки возможно окажется как подключений. Делать затратные соединения и прятать их в стенку опасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для обычной разводки линий, есть распределительные коробки.

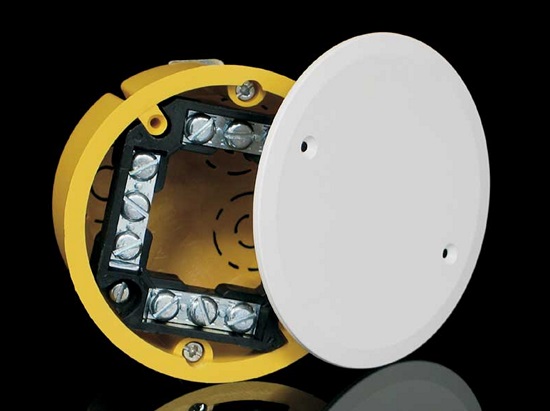

Распределительная коробка

Представляют собой изолированный контейнер, снутри которого происходит коммутация (неизменная) линий проводки. Соединение проводов в распределительной коробке может производиться разными методами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сберечь при покупке электрических кабелей, также избежать неконтролируемого переплетения проводов в стенках. От щитка с защитными автоматами расползаются так именуемые круговые провода. На каждом из них располагаются соединительные узлы: те же распределительные коробки.

Принципиально: Сечение провода может быть одинаковым либо различным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой устройство).

Не считая того, есть определенные методы и правила соединения проводов в распределительной коробке. Об этом побеседуем подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Очевидно, все требования к энергообеспечению изложены в ПУЭ.

ПУЭ

Это настольная книжка электрика. Не достаточно того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Но на практике, все эти строгости касаются только учреждений и организаций. В личных домовладениях, ответственность завершается совместно с проводом, выходящем из устройства учета (счетчика электроэнергии). Остальное — на совести домовладельца. Дабы неточное соединение не привело к пожару, либо поражению электротоком, нужно соблюдать легкие правила:

  • Соединение проводов в распределительной коробке делается при полном выключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, вероятен случайный контакт фазного провода с конструктивными элементами строения либо заземлением.
  • Тип соединения должен быть одинаковым для каждой полосы в границах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
  • Не допускается физический контакт проводников, выполненных их различных материалов (медь с алюминием). При протекании электрического тока, появляется активная электрокоррозия. Металлы покрываются оксидной пленкой, которая усугубляет контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость появляется, нужно залудить провода при помощи припоя. После скрутки соединение должно быть пропаяно более, чем на 50% длины. Остальная часть скрутки не будет корродировать, так как через нее не течет ток под нагрузкой.
  • Нужно исключить возможность выхода обнаженных проводников за границы коробки. Даже если кабель вполне уложен в стенке.
  • При соединении без контактных приспособлений, другими словами при помощи пайки, скрутки либо сварки, на обнаженный проводник непременно надевается изолирующий колпачок. Изолятор должен крепко фиксироваться, при его изготовлении применяются негорючие материалы.
  • Концы проводов снутри коробки обязаны иметь как минимум 200% припас по длине соединительных концов. При обрыве либо отгорании, будет возможность провести повторный установка, не прокладывая новый провод.

Не считая того, неопытные электрики нередко ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет неосуществимым.

Методы соединения проводников в коробке

Не существует единственно вероятной методики. Выбирая метод, как соединить провода в распределительной коробке, электрик взвешивает все причины: от цены материалов до предполагаемой нагрузки.

  • Клеммы. Есть мировоззрение, что таковой метод является самым надежным, но это неправильное утверждение. В большинстве случаев, клеммы используются на коробках с готовыми контактными площадками.

Клеммы

Такое соединение проводов в коробке, позволяет в хоть какой момент отсоединить одну из линий (к примеру, для ремонта), не нанося вред всей энергосистеме. Есть два метода подключения, конкретно на колодку (изготовив кольцо из жилы провода), либо при помощи клеммы. С кольцом все очень просто, нужно только обеспечить укладку провода таким макаром, дабы при затяжке резьбового соединения, не ослабился контакт.

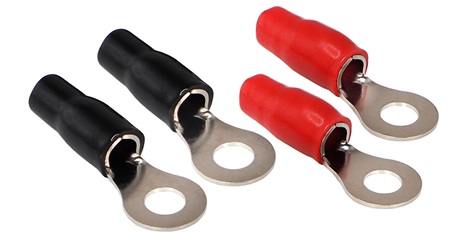

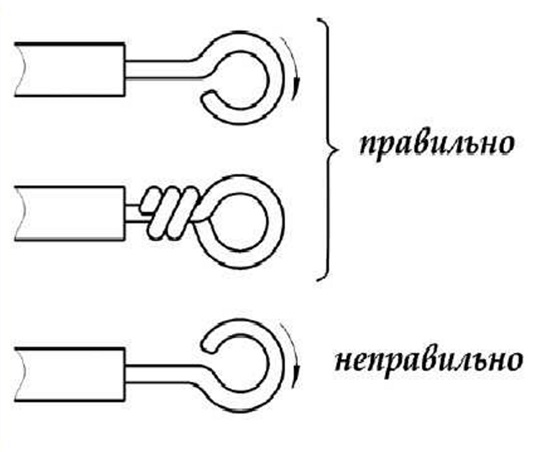

Кольцо

А вот с клеммами все труднее. Обжимать одножильный провод нерационально: можно механически разрушить проводник, и в хоть какой момент жила отломится. Ну и при укладке в коробке, одножильный кабель с клеммами занимает много места, трудно развести различные фазы на достаточное расстояние.

Хороший итог выходит при обжиме многожильного мягенького кабеля, контактная клемма укладывается комфортно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Результат: Клеммные колодки в распределительной коробке комфортны, но соединение лучше проводить конкретно жилой под винт, без применения обжимных клемм.

Клеммы2

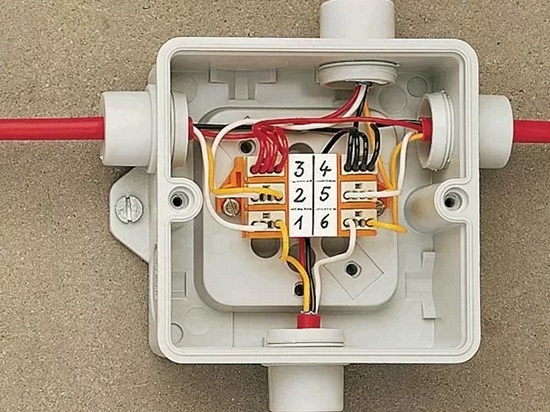

Есть современные коробки, с контактными колодками резвого монтажа. Такое решение вправду комфортно, но рассчитано на малую нагрузку.

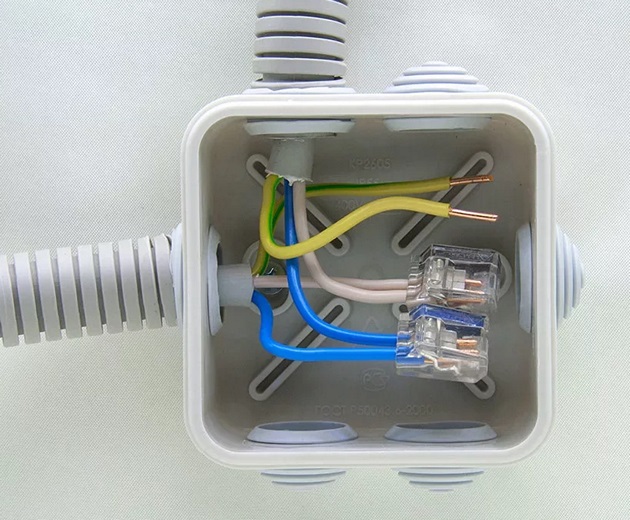

Коробка

Таким макаром, использование контактных колодок оправдано только по мере надобности временами отсоединять одну из линий. Ну и то, в какой-то момент проводник отломится.

  • Для стандартной разводки в квартире (либо домовладении), все-же больше подходит классика:

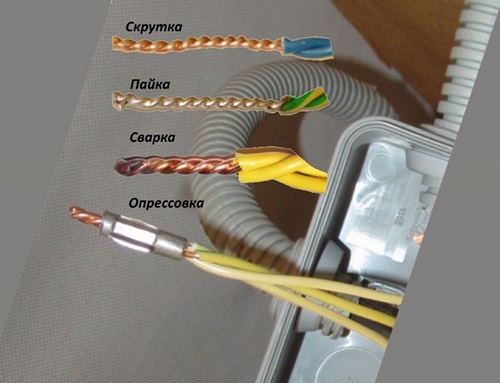

Способы соединения

Сварка проводов в распределительной коробке применяется издревле. Тот, кто чинил свои «хрущевки» либо «брежневки», наверное направил внимание на капельку застывшего расплава на конце дюралевых скруток в коробках.

Сейчас использование дюралевой проводки запрещено ПУЭ, а метод соединения сваркой как и раньше популярен. Сущность в следующем: после кропотливого закручивания зачищенных жил, на конечную точку краткосрочно подается контакт сварочного аппарата.

Сварка

Как правило это малогабаритный устройство маленький мощности. Его используют фактически все проф электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простая схема, которую можно собрать в домашних критериях.

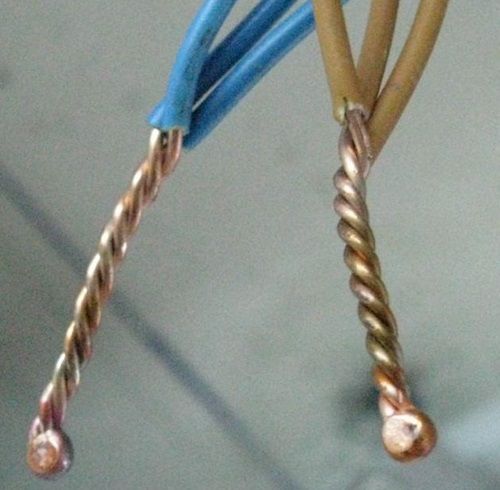

Качество соединения более чем достаточное. Кроме общей длины скрутки (40–50 мм), шарик на конце образует точку с наименьшим сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов снутри коробки.

Скрутка2

Если сварочный аппарат недоступен — ограничиваемся обычной скруткой. Очевидно, соединение производим не пальцами, а при помощи пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина обнаженной части до скрутки более 70 мм.

Скрутка делается после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может утратить крепкость. Как итог — искрение, перегрев, и обрыв контакта. Отлично, если обойдется без пожара.

  • Как вариант — прямо за скруткой проводится пайка проводов в распределительной коробке.

Принципиально! Посреди дилетантов распространено мировоззрение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-1-х: нагрузка, способная подогреть проводник до температуры плавления припоя, в домашних критериях нереальна. Очевидно, при условии исправных защитных автоматов. Во-2-х: нагрев на скрутке происходит из-за неплотного контакта, а это как раз решается пропайкой.

Надежность выходит ненамного ужаснее, чем при сварке. При всем этом нет необходимости получать (делать самому) сварочный аппарат, довольно массивного паяльничка либо даже строительного фена.

Совет: Используйте как можно более мощнейший устройство для пайки. Лучше краткосрочно повлиять высочайшей температурой, чем медлительно и длительно греть контакты слабеньким нагревателем.

Во время нагрева, смотрите за состоянием изоляции. Если она начала расплавляться, сделайте перерыв до полного остывания. Сходу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные свойства.

  • Опрессовка. Исходя из убеждений электропроводности, качество контакта не лучше, чем у обыкновенной скрутки. Но крепкость соединения увеличивается в разы. Если нет способности сварить либо пропаять скрутку, обожмите ее при помощи специальной втулки.

Пассатижи

Возможно обойтись и пассатижами, но особый инструмент все-же надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципной различия нет. Если проводников два либо три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Практически, выше рассмотренные методы являются модернизацией старенького хорошего скручивания. Не следует относиться к вопросу скептически. Из-за отвратительного контакта в распределительной коробке, вышло огромное количество пожаров, нанесен вред бытовой технике. Потому при ремонте проводки в собственном жилье, используйте по максимуму технические средства улучшения контакта в скрутке.

Читайте по теме:  Штроборез из болгарки своими руками

Современные методы соединения проводки в коробке

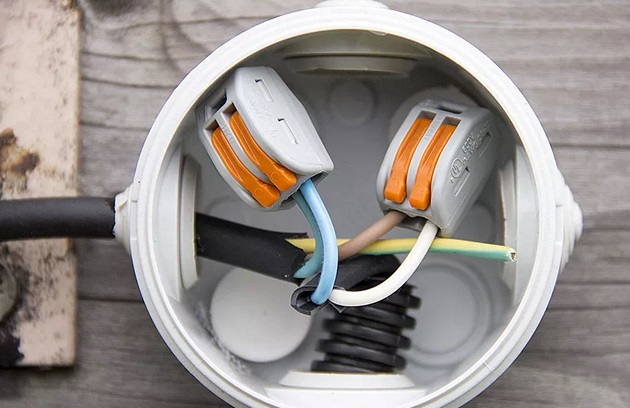

Так именуемые колодки резвой фиксации. Эти изделия обширно предлагаются в веб магазинах, на рынках стройматериалов.

Коробка2

Вправду, такие приспособления делают установка резвым и комфортным. Внешний облик соединения также приятен. Потому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Но у этого метода есть суровые недочеты. Сходу оговоримся: производитель не обещает высшую мощность соединения: свойства есть на корпусе. Для светодиодной лампы, подключения компьютера либо телека — в самый раз. А вот холодильник, электрическую плиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» малая, площадка соединена с проводником по касательной. При маленький нагрузке, ток не очень греет поверхность. А при подключении сурового потребителя, начнется искрение, нагрев, и отгорание соединения.

Где приобрести

Очень стремительно закрыть вопрос можно, посетив ближний спец магазин. Хорошим же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Непременное долгое ожидание посылок из Китая осталось раньше, ведь на данный момент огромное количество продуктов находятся на промежных складах в странах предназначения: к примеру, при заказе вы сможете избрать опцию «Доставка из Русской Федерации»:

Вывод

При всем многообразии методов соединения проводов в коробке, более надежным остается обычная скрутка. Сварка либо пропайка значительно делают лучше контакт.

Суровое оборудование не нужна, все работы можно выполнить при наличии простых способностей в электротехнике.

Соединение проводов проводки

Соединение проводов проводки принципиально для безаварийной работы электросети квартиры и дома. Для правильного соединения проводов, необходимо знать о планируемой нагрузке сети и знать, как соединять провода из разных материалов. Неверное соединение приводит к нагреву проводов и мест их соединения.

Свойство нагрева проводов при прохождении электрического тока интенсивно применяется не только лишь в быту, но в почти всех областях индустрии и производства. К примеру промышленные нагреватели, применяемые в экструдерах, литьевых и пресс формах греются за счёт спиралей с высочайшим электрическим сопротивлением помещенных в глиняную оболочку.

В чем неувязка соединений проводов

Основная неувязка соединений проводов в проводке это соединения проводов либо жил кабелей из алюминия и меди. Так в чем все-таки неувязка?

соединение-проводов-02а

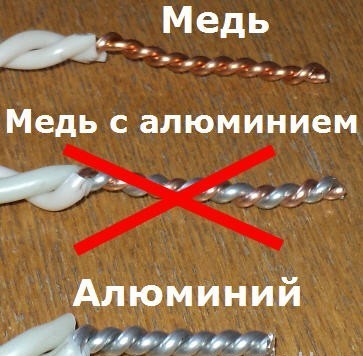

При скрутке меди и алюминия, от контакта меди и алюминия, появляется хим соединение, которую нередко именуют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Не считая этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что снова приводит к ослабеванию контакта.

Это все так, но есть свои, но!

  • Во-1-х, эти процессы протекают стремительно лишь на воздухе, при доступе воды, сероводорода и других брутальных катализаторов.
  • Во-2-х, эти процессы протекают очень медлительно, если вы отлично заизолировали скрутку меди и алюминия. Нарушение контакта в таковой крутке может занять 10-20 лет и вероятный ток в проводки квартиры не воздействует на время разрушения скрутки.

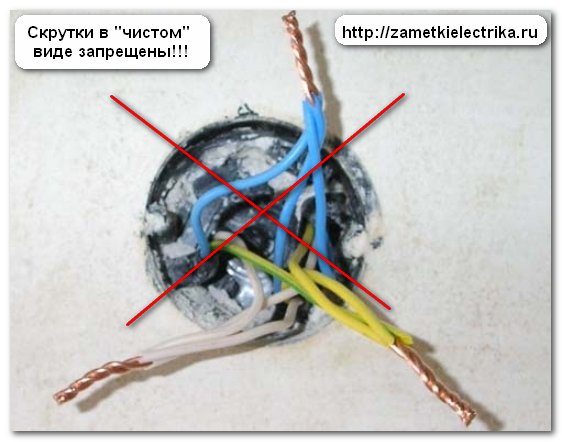

Все это я пишу не для того, дабы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, кое-где, кто-то сделал у вас такую скрутку, паниковать не надо. Я уверен, что она проработает 10-ки лет.

Но, все таки, самим делать такие скрутки не надо. Есть масса вариантов, дабы выполнить правильное соединение проводов проводки из меди и алюминия.

Правильное соединение проводов проводки из меди и алюминия

Самое надежное соединение это сварка концов скрученных проводов. Сварка приводит к диффузии (обоюдному проникновению) материалов друг в друга. В монтажных критериях применима сварка плавлением с внедрением активных флюсов ВАМИ, Ф-54А. (не путать пайку с плавлением).

Но снова повторюсь, все издержки на соединение меди и алюминия скруткой, по правильной технологии, не стоят этого. Можно применять другие виды соединений проводов, о которых речь дальше.

Соединение проводов проводки – технологии соединений

Согласно ПУЭ изд. 6 (pue_6), пункт 2.1.21. соединять жилы проводов можно только:

  • Опрессовкой концов жил;
  • Сваркой скрученных проводов;
  • Пайкой жил;
  • При помощи винтообразных и болтовых зажимов (сжимов).

К слову, говоря. В ПУЭ изд.7 о соединение проводов проводки в жилых помещениях ничего нет. Есть пункт 4.2.46, в каком воспрещается скрутка проводов в открытых распределительных устройствах. И все!

Продолжим про разрешенные соединения проводов.

Статьи по теме: Защита проводки в квартире

Опрессовка концов жил для их соединения

Опрессовка концов жил относится к более надежному соединению проводов. Правда, для опресовки нужен особый инструмент.

  • Опрессовываются жилы проводов из 1-го материала.
  • Для опрессовки нужна гильза подходящего размера. Размер гильзы должен точно соответствовать суммарному сечению соединяемых жил. Провода зачищаются на длину гильзы плюс 10 мм.

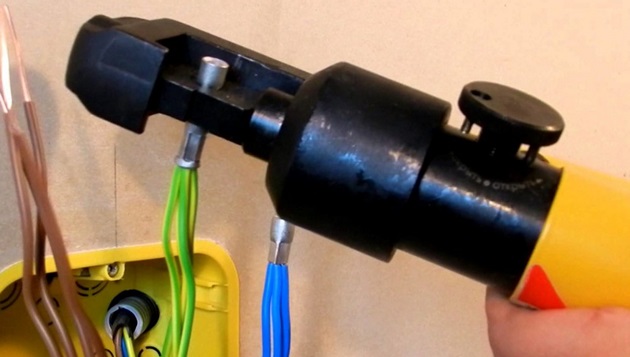

  • Обнаженные жилы вставляются в гильзу, и гильза прессуется особым инвентарем. Инструмент для опресовки не дорогой, но универсальный. Им можно высококачественной зачищать (снимать изоляцию) провода и опресовывать гильзы различного сечения.

В личных домах способ опрессовки применяется для присоединения оконечных гильз к проводам заземления и их присоединения к ГЗШ (главной заземляющей шине) через болтовое соединение.

Соединение проводов электропроводки

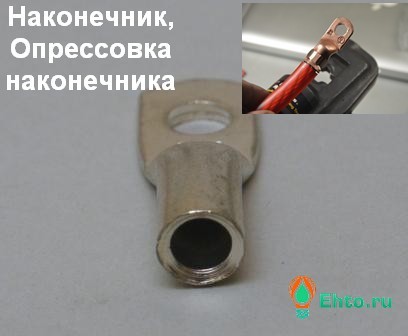

Для квартир этот способ подходит для многожильных жил кабелей. Многожильные жилы прессуются не гильзами, а наконечниками штыревыми втулочными изолированными (НШВИ).

Многожильный провод зачищается, обнаженный жилы скручиваются пальцами, вставляются в наконечник и наконечник опресовывается по всей длине. Опять-таки, для высококачественного соединения нужен особый инструмент.

Сварка жил проводов и кабелей

Сварка более целостное соединение проводов. При сварке жилы проводов попадают друг в друга, образуя более плотное соединение.

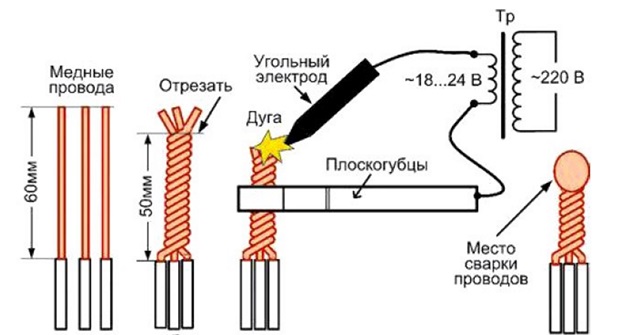

Разработка сварки такая:

  • Провода зачищаются на 50-60 мм;
  • Обнаженные провода скручивают;
  • Конец скрутки откусывают;
  • На жилу цепляют землю, к концу скрутку подносят угольное нажимало, делается сварка в течение 1-2 секунд;
  • Остывшее соединение изолируют.

Пайка проводов 1-го материала

Паяются дюралевые провода 2,5 -10 мм. Концы проводов зачищаются, позже зачищаются до блеска и скручиваются двойной скруткой. Паяется скрутка пропановой горелкой.

Для квартиры пайка фактически не применяется. Она увлекательна в личном домостроении, при подключении питания и расключения дюралевых проводов питания сечением от 10 мм 2 .

Медные провода, сечением 1,5, мм также скручиваются и паяются паяльничком. Применяется припой типа канифоль.

Статьи по теме: Сокрытая проводка в квартире

Винтообразные зажимы, пружинные и винтообразные клеммы

Винтообразные зажимы и показавшиеся пружинные клеммы остаются самым рекомендуемым методом соединения проводов. Разберемся с ним тщательно.

Клемники белоснежные, полиэтиленовые

соединение-проводов-06

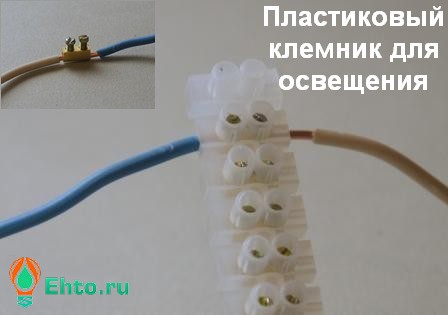

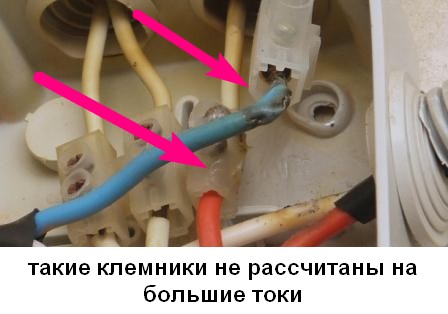

Таковой тип клемников необходимо применять, только для подключения маломощных устройств, к примеру, осветительных приборов. Причина в следующем. Соединение в этих клеммах винтообразное, провод прижимается только поверхностью винта. Отдельный винт очень плохо придавливает многожильный провод, прижимая, алюминий он его сдавливает, и с течением времени такое винтообразное соединение слабеет. Ослабевшее соединение приводит к увеличению температуры и оплавлению изоляции клемника. При малых токах, искрения, естественно, не будет, просто нарушится соединение и появится неисправность проводки.

соединение-проводов-16

Клемные колодки

Надежное соединение проводов проводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговременное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недочет, большой размер колодки.

Клемники WAGO

Сейчас о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые пользующиеся популярностью из таких клемм клеммы компании WAGO. Но и тут не все так просто.

Клемники WAGO делятся по расчетным токам, которые могут перейти через них.

В продаже есть следующие серии клемников WAGO.

  • Серии 221 (на ток 32 А и жилы до 4 мм 2 ), серия 773(для меди и алюминия, на ток 25 А/16А).
  • Взамен серии 773 вышла серия 2273, она более малогабаритна.
  • Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
  • Не следует забывать про одножильный соединитель, серии WAGO 224.

Тщательно о сериях разъемов WAGO, можно почитать в статье «Разъемы WAGO».

Скрутка колпачками

Есть особые колпачки для скрутки проводов. На гильзе колпачка есть особые ножики, которые нарезают на скрутке борозды. Это увеличивает сцепление проводов и уменьшает их окисление, в местах соединений.
