Как провести проводку своими руками

Вы вправду имеете подходящую квалификацию? Неквалифицированная работа с электричеством чревата неуввязками.

Не забудьте отключить электричество до работ. Не делайте работы под напряжением. Обеспечьте, дабы никто случаем не включил напряжение.

Сделайте два либо несколько независящих контуров проводки. Отдельные автоматы на каждый контур лучше защитят проводку. Одним контуром можно воспользоваться при ремонте другого.

Используйте высококачественные розетки и выключатели. Плохие установочные изделия приведут к пожару.

Проведите провод заземления к водонагревателям и стиральной машине. Здесь заземление совсем нужно.

Установите УЗО. Оно защитит в почти всех случаях от электроудара.

Применяйте медный провод подходящего сечения. Используйте подходящий провод.

Убедитесь, что Вы обладаете квалификацией, нужной для выполнения работ с электричеством. Нехорошее качество проводки может являться предпосылкой пожара, причинить вред здоровью людей либо даже уничтожить. Делая проводку, Вы берете на себя всю полноту ответственности, прямо до уголовной, за качество работ. В статье излагаются только некоторые советы. Они будут Для вас полезны, но они не претендуют на полноту. Вы не можете выполнить проводку, делая упор лишь на советы из этой статьи. Для вас пригодится квалификация электрика.

Более тщательно с приемами электротехнических работ можно ознакомиться в статье ‘самоучитель электрика’.

Каким проводом делать проводку, электрическую проводку

Выбор провода находится в зависимости от суммарной нагрузки на провод. Сечение провода можно взять, исходя из 0.5 квадратного мм на 1 кВт мощности нагрузки. Это несколько меньше, чем советуют европейские эталоны, но приемлемо при неплохом качестве спаек.

Делать проводку необходимо медным проводом. Алюминий ушел в прошедшее. Использование алюминия связано с очень большенными рисками. Я рекомендую применять многожильный провод, так как он эластичен, его легче прокладывать и скручивать. Многожильный провод выдерживает огромные коротковременные нагрузки.

Главные пожары и остальные проблемы с проводкой появляются обычно не по длине самого провода, а в местах спаек, в розетках, на распределительных щитах.

Прокладка провода

По длине провода может появиться неувязка, если повреждена изоляция, либо появились повреждения в самом проводе. К примеру, кто-то попал в провод гвоздем либо шурупом при ремонтных работах. Либо изоляция перетерлась. Изоляция современных проводов довольно эластична, но и ее не стоит подвергать неизменным деформациям, а тем паче, нагреву. Износоустойчивость изоляции сильно падает, если ее подогреть. Нагрев может появляться при перегрузках провода.

Сам провод может сломаться, если он повсевременно подвергается деформации, перегибается.

Влагоустойчивость современных проводов очень высочайшая. Двужильный провод с двухслойной виниловой изоляцией (обыденный провод для проводки) можно прокладывать даже во мокроватом грунте (закапывать в землю). Но ни при каких обстоятельствах нельзя допускать контакта с влагой мест скрутки либо других точек, где Вы по каким-то причинам сняли заводскую изоляцию. Никакая изолента, изоляционные трубки и т. д. не обеспечивают надежной защиты соединения от воды.

Итак. Используйте провод подходящего сечения, дабы не было перегрева, и изоляция не повредилась и не потрескалась. Прокладывайте проводку так, дабы избежать случайного попадания в провод сверлом, шурупом, гвоздем при ремонтных работах. Если Вы выполняете сокрытую проводку, то кропотливо ее зарисуйте и сохраните схему. Исключите неизменные механические воздействия на провод, деформации. Все места соединения провода кропотливо защитите от воды.

Прокладка провода может осуществляться в особых коробах либо снутри плинтусов. Может быть также выполнена сокрытая проводка. Я всегда предпочитал проводку снутри плинтуса. Это самое подходящее место для провода. Он там незаметен, не мешает, его тяжело случаем разрушить. В плинтусе провод доступен для осмотра, перекоммутации либо замены.

Выполнение скруток и спаек

Скрутки и спайки проводов при выполнении проводки необходимо располагать в доступных местах. Даже если у Вас сокрытая проводка, места соединений должны быть доступны. Если нет способности установить распределительную коробку в подходящем месте, провод придется тянуть от того места, где Вы поставите коробку либо где можете выполнить доступное для осмотра соединение, даже если придется этот провод класть параллельно уже имеющемуся. Никаких замурованных скруток.

Перед скруткой кропотливо зачистите провод. Для вас нужно обеспечить надежный контакт. Механизм появления заморочек в местах соединения такой. Проходящий электрический ток, как мы знаем, нагревает места в цепи с высочайшим сопротивлением. Что же это все-таки за места? Это места соединений и розетки. Сам провод имеет малеханькое сопротивление, а вот в местах соединений оксиды металла делают точки завышенного сопротивления. Здесь происходит нагрев. Нагрев приводит к нарушению соединения и к повреждению изоляции. Так что сопротивление еще вырастает. Этот процесс будет длиться, пока нагрев не прожжет изоляцию, а когда прожжет, то два провода замкнут. Если автомат избран верно, то он отключится, если нет, то будет фейерверк и пожар.

Так что скрутку необходимо делать очень кропотливо. Многожильный провод держит скрутку лучше, чем одножильный. В в особенности ответственных местах, к примеру, там, где подключен электронагреватель, можно скрутку пропаять паяльничком. Только паяйте сильно нагретым паяльничком с неплохим универсальным флюсом, дабы не перегреть изоляцию. Пропаянное соединение — вечное. Для нагрева паяльничка можно применять 2-ой электрический контур, если он у Вас есть.

Кропотливо изолируйте места соединений. Время от времени острые углы провода и спайки могут прокалывать изоляцию. Смотрите за этим. Острые углы лучше затупить.

Розетки и выключатели

Качество проводки сильно находится в зависимости от свойства розеток и выключателей. Конкретно в них может появиться перегрев и возгорание, также удар электрическим током. Покупайте их неплохого свойства, не сберегайте на них. Качество розетки можно просто проверить, вставив в нее евровилку. Если после чего обыденные, тонкие вилочки нормально вставляются и фиксируются, то розетка отменная. Из нехороший розетки после евровилки рядовая будет выпадать.

Заземление

Провод заземления прокладывается не всюду. Где он нужен, а где — нет? Лучше прокладывать по всей системе. Но совсем непременно прокладывать провод заземления к устройствам, контактирующим с водопроводом (стиральная машина, водонагреватель и т. д.). Если не будет заземления, и устройство выйдет из строя, пробьет на воду, то может уничтожить не только лишь Вас и Ваших близких, но и соседей.

Автомат и УЗО

На входе в дом либо квартиру должен быть установлен автомат. Лучше ставить два автомата и делать два контура проводки. Тогда можно будет делать работы с одним контуром, отключив его, но при всем этом включив другой, пользуясь освещением, паяльным оборудованием. Только случаем не спутайте провода при монтаже.

Если дом большой, то лучше выполнить несколько контуров.

Дабы ток пошел, должна быть цепь. Если заизолироваться от мира вокруг нас и взяться рукою за электрический провод, то ничего не будет. Нужен другой контакт. Удар электрическим током может происходить 2-мя методами.

Или человек коснулся сходу 2-ух проводов проводки. Это достаточно неопасно, так как обычно такое прикосновение происходит на малом участке тела (пальцы одной руки). Ток пройдет через пальцы, не затронув сердечко и другие принципиальные органы. Это неприятно, но менее.

Другой вариант — человек касается только 1-го провода. Вторым контактом становится заземленный объект, к примеру, батарея, водопровод, заземление антенны либо бытового устройства. Ток пойдет через тело по большенному пути. К примеру, из руки в ногу. Таковой удар, возможно, уничтожит человека. Дабы защититься от такового удара, необходимо поставить УЗО. Этот устройство немедля отключится, как возникнет утечка тока на заземленные предметы. Не считая того, УЗО отключится, если электроприёмник сгорит и замкнет на землю.

К огорчению в статьях временами встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на анонсы, дабы быть в курсе.

Если участок провода очень длиннющий, то появляется неувязка: как его удержать снутри плинтуса. Подскажите, как закрепить (придавить) кабель (провод) в плинтусе (стене плинтуса) кое-чем дополнительным. Спасибо. Читать ответ.

1. Разъясните пожалуйста, можно ли при прокладке новейшей проводки обойтись без заземляющего провода, установив только УЗО? 2. Живу в личном доме, от столба, по чердаку на счетчик и автомат идет дюралевый многожильный провод — от них, по дому, дюралевый двухжильный, подскажите, могу ли я поменять на медь только разводку по дому либо нужно поменять все до столба? СПАСИБО Читать ответ.

Как избрать электрический провод? Его типы, виды, систематизация.
Как избрать электрический провод? Его выбор, типы, виды, систематизация. Прокладк.

Электротехнические работы своими руками. Как зачистить провод, заизоли.
Выполнение электротехнических, электромонтажных, электро-монтажных работ своими .

Теоретические базы электромонтажа. Электрическое напряжение, сила то.
Незначительно теории об электрике. Неизменный и переменный ток. Действующие, эффективн.

Почему пылает розетка и вилки? Предпосылки подгорания электрических вилок.
Часто электрические розетки и вилки могут греться, расплавляться и дымить. При.

Как проложить кабель в грунте. Советы, практический опыт.
Советы по подземной прокладке кабеля. Как класть кабель в грунт? Проложим прово.

Почему лупит электричеством от водопровода, кранов, смесителей.
Почему может лупить током от водопровода, водопроводных смесителей? Предпосылки электр.

Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, .
Залили летом дорожку и фундамент. После зимы видны суровые разрушения, наблюда.

Почему поскрипывает древесный пол.
Мой практический опыт борьбы со скрипом пола. Также советы стариков. Как отрем.

Как своими руками проложить в доме проводку

Холодильники, стиральные машины, телеки и другие полезные электроприборы работают только от электрической сети, которая является неотклонимым условием обеспечения высокого уровня нашего комфорта. Потому к электрической проводке предъявляют особенные требования. И в древнем жилом фонде, и во вновь построенном доме она должна выдерживать огромное количество подходящей нам электротехники.

Читайте по теме:  Сколько стоит поставить столб на участке

Изготовленная своими руками проводка в доме не только лишь сбережет средства на установка, но и дозволит выполнить схему разводки в полном согласовании со всеми вашими пожеланиями. Будет достаточное количество розеток, выключателей, осветительных приборов.

Предварительный шаг

Дабы проложить проводку в доме своими руками неспециалисту, будет нужно пошаговая схема. Также нужно соблюдать нормативные требования по электробезопасности.

Хотя они обширно известны, время от времени ими третируют, что приводит к пожарам либо неизменному срабатыванию автоматики.

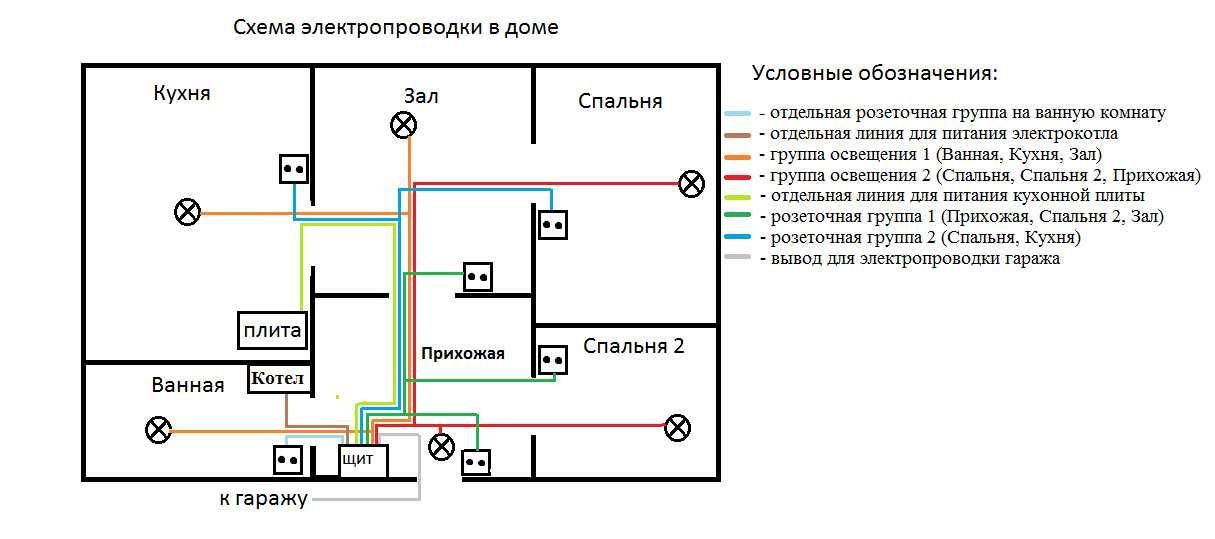

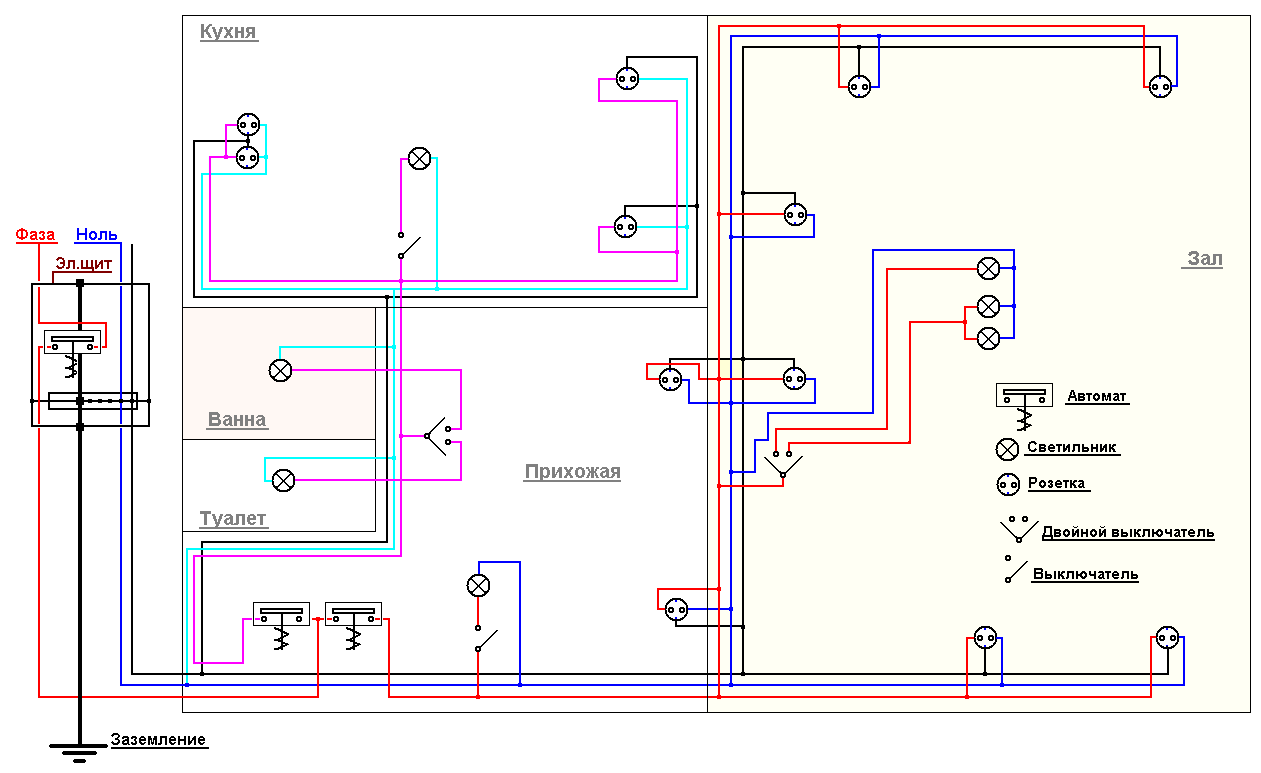

Прежде всего пригодиться схема проводки, зачем нужно будет нарисовать план расположения будущей электрики, другими словами обусловиться с расположением розеток, выключателей, осветительных приборов, также прорисовать места, где будут перейти провода.

Согласно разработанному плану нужно выполнить чертеж принципной электрической схемы проводки, где должны быть рассчитаны все автоматы защиты распределительного щитка.

На чертеже должна быть определена схема подключения заземления и тщательно прорисовано подключение проводов в соединительных коробках.

Естественно, можно заказать реальную проектную документацию электроснабжения, но это пригодится только при строительстве нового дома. При всем этом проект придется согласовывать в гос службе по энергетическому надзору.

А после всех электромонтажных работ нужно будет предъявлять проводку инспектору на получение разрешения для подключения вашего дома к действующим электросетям.

В других случаях весь набор проектной документации не нужен, а вот придерживаться главных требований электробезопасности при самостоятельном монтаже электрики в личном доме в любом случае непременно придется.

Правила устройства электропроводок

Электричество как физический процесс разъясняется одним законом Ома и 2-мя правилами Кирхгофа. А вот обилие использования этих законов на практике в виде разных схем и обуславливает все обилие электротехнических устройств и выполняемые ими полезные функции.

Если не вдаваться в подробности, то все схемы проводки на вид устроены довольно легко. Электронагрузка, другими словами электрические приборы, подключаются параллельно, а все аппараты защиты в виде автоматов и предохранителей, также и выключатели инсталлируются в разрыв электрических проводов либо последовательно.

Но по сути электрические сети устроены более трудно и подчинены серьезным системам электротехнических расчетов, имеющих огромное количество формул и значений.

При всем этом нужно учесть ряд особых требований и ограничений и различные допуски, которые инсталлируются действующими нормативными документами, а конкретно:

    правилами Устройства Электроустановок;
  • правилами Технической Эксплуатации Электроустановок Потребителей;
  • разными СНиПами;
  • спец ГОСТами.

Действующие нормативные документы обхватывают все сферы деятельности электроэнергетики, потому дабы провести электричество в личном доме их вполне знать необязательно.

А вот главные требования и принципиальные различия, с которыми вы сможете столкнуться при самостоятельном монтаже проводки, стоит перечислить раздельно.

Требования для квартиры

Проводка в коммуналке либо квартире многоквартирного дома будет самым обычным вариантом, так как имеет базисные для всех помещений требования.

Подключение сети квартиры изготовлено от группового распределительного щита, где ничего нельзя поменять, так как это является зоной ответственности коммунальных электриков.

Устройство проводки делается только проводами с медными жилами.

Для однофазовой сети нужно использовать трехжильные провода либо кабели, а для трехфазной уже пятижильные, при этом в обоих случаях с отдельным заземляющим проводником.

Укладку в стенки проводов рекомендуется создавать по прямым горизонтальным линиям приблизительно в 15 сантиметрах от потолка, а ответвления от распределительных коробок, идущие, к выключателям либо розеткам рекомендуется прокладывать строго вертикально.

Электророзетки должны быть с защитным заземляющим контактом, при всем этом допускается их установка на высоте от 20 до 90 см от пола. Выключатели допускается устанавливать от 70 до 150 см от уровня пола.

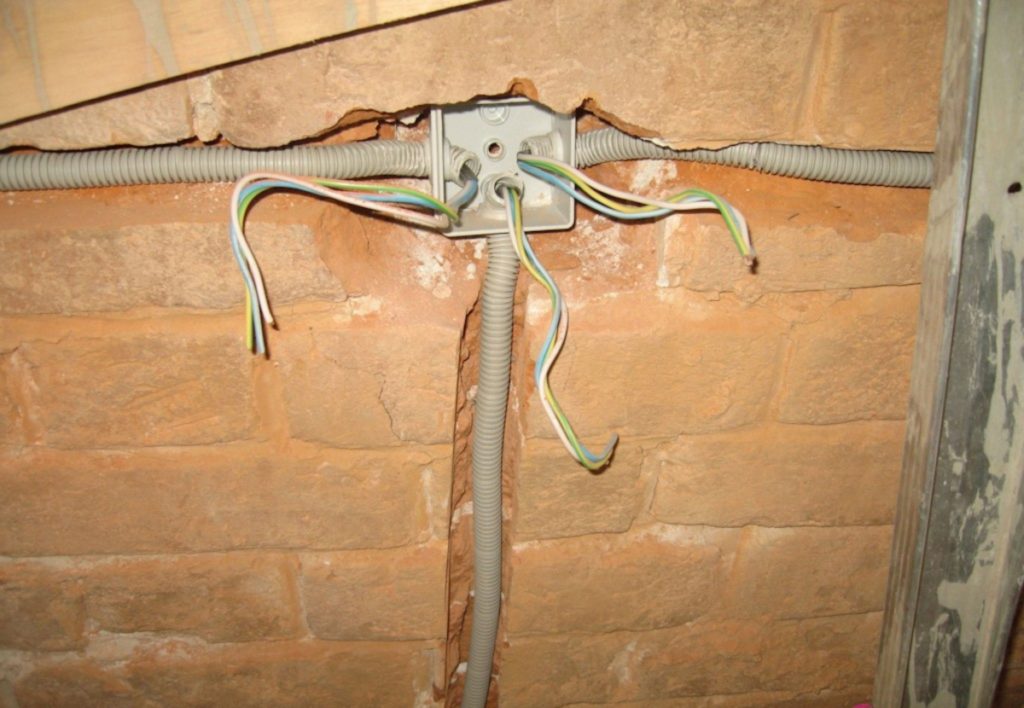

Соединение в распредкоробках между проводами разрешается создавать или на болтовых зажимах, или способом опрессовки либо при помощи пайки. Разрешается монтировать световые приборы любого типа без ограничений, если они сделаны заводским методом.

Требования для дома

Устройство электрики в личном доме будет несколько труднее, так как добавиться вводной электрический щиток с электросчетчиком, который уже будет находиться в вашей зоне ответственности.

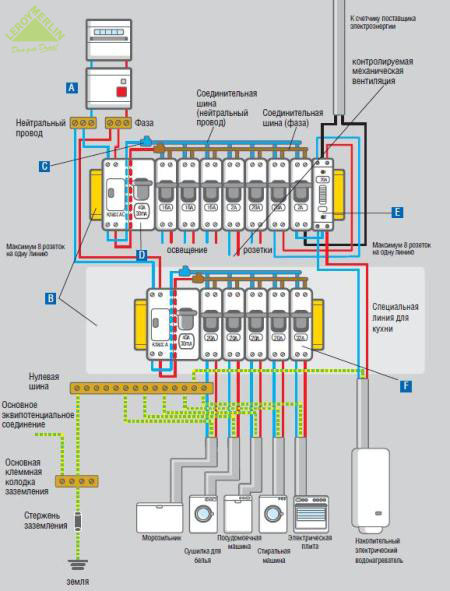

В домовом распределительном щитке должны быть непременно вводной выключатель нагрузки, УЗО, электросчётчик и группа автоматов защиты для каждой отходящей полосы в отдельности.

Также будет нужно в личном доме выполнить особый контур заземления, к которому нужно подключить главную заземляющую шину электрощита и все железные части строения.

По таковой же точно схеме осуществляется электрическая проводка в дачном домике, но в уменьшенном объеме.

К проводке в кухонных помещениях предъявляется одно требование, заключающееся в расположении проводов и розеток в одном метре от проходящих трубопроводов.

Гаражная проводка обязана иметь контур заземления, к которому подключаются все металлопроводящие части строений и оборудования при помощи металлосвязи. Также вся проводка осуществляется с механической защитой при ее прокладке, ниже 1,5 метра от уровня пола.

Для ванных комнат и душевых имеются следующие ограничения:

    разрешается устанавливать осветительные приборы с защитой IP67;
  • воспрещается через эти помещение создавать прокладку магистральных линий;
  • все находящиеся в помещении трубопроводы, также корпус ванны (если она железная) нужно соединить уравнителем потенциалов при помощи крепкой металлосвязи.

В банях (саунах), подвальных либо в полуподвальных помещениях, как и в железных гаражах, допускается только освещение с неопасным 12 вольтовым напряжением, которое подключают по разделительной схеме через понижающий трансформатор с номинальными значениями входа-выхода в 220/12 В.

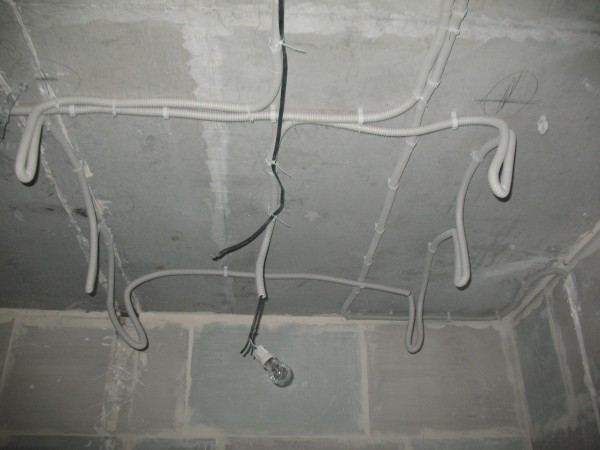

По потолочным перекрытиям разрешается монтировать электрическую проводку в ПВХ кабель-каналах. В древесных межэтажных перекрытиях допускается прокладывать электропровода только под защитой железных труб либо металлорукавов для обеспечения надежной защиты от мышей и крыс.

Пошаговая аннотация по монтажу проводки

Перед конкретным началом электромонтажных работ в личном доме нужно выполнить еще два предварительных мероприятия.

Подготовка инструментов и материалов

Прежде всего на основании выполненных чертежей и схем нужно выполнить детализированный расчет количества всех главных материалов.

При этом нужно заложить в него маленький припас в 3-5 %, который понадобится при последующем монтаже. По способности снова перепроверьте расчеты.

После того как удостоверьтесь, что ничего не упустили, произведите закупку проводов и электроустановочных изделий в спец торговой точке.

Также приготовить нужный набор монтажного инструмента, куда непременно войдут электродрель либо проф шуруповерт, углошлифовальная машинка, слесарный молоток, набор отверток, кусачки, пассатижи.

При прокладке проводки может потребоваться ножик для чистки концов провода от изоляции и ПВХ-изолента. Всегда полезным в работе с проводкой будет индикатор напряжения либо мильтитестер.

Разметка и штробление

Если весь материал в наличии и предварительные операции выполнены, то смело можно приступать к конкретному монтажу проводки, придерживаясь следующей последовательности.

Производим разметку всех мест будущей установки электрических устройств таких, как розетки, распределительные коробки, выключатели и осветительное оборудование.

Не запамятывая соблюдать советы по расположению проводов, размечаем прохождение магистральных и ответвляющихся линий проводки.

Если использована схема сокрытой проводки, то производим вырезание мест установки электроприборов при помощи дрели и специального резца и фиксируем их внутренности без облицовочных панелей.

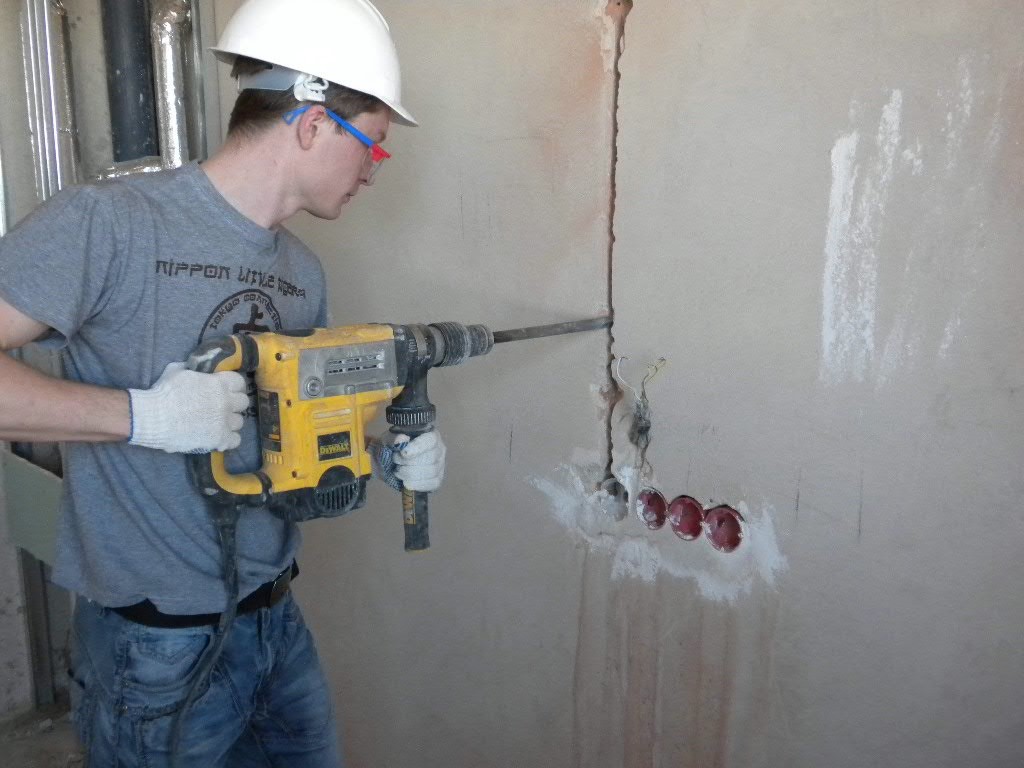

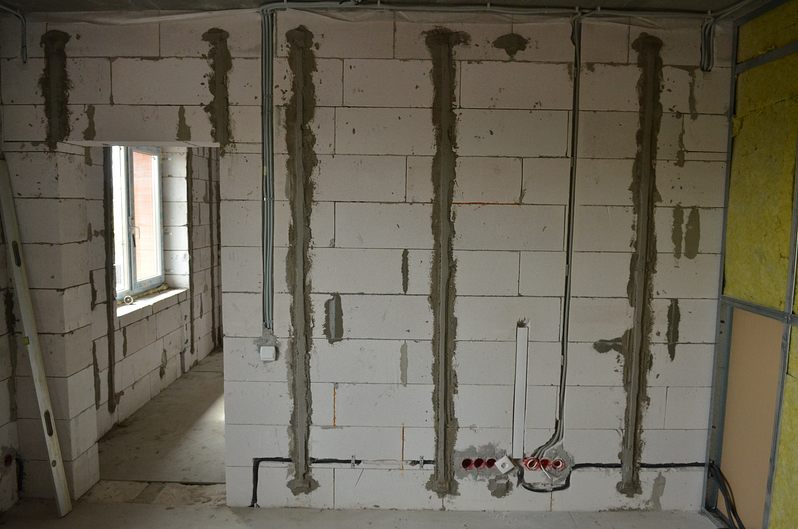

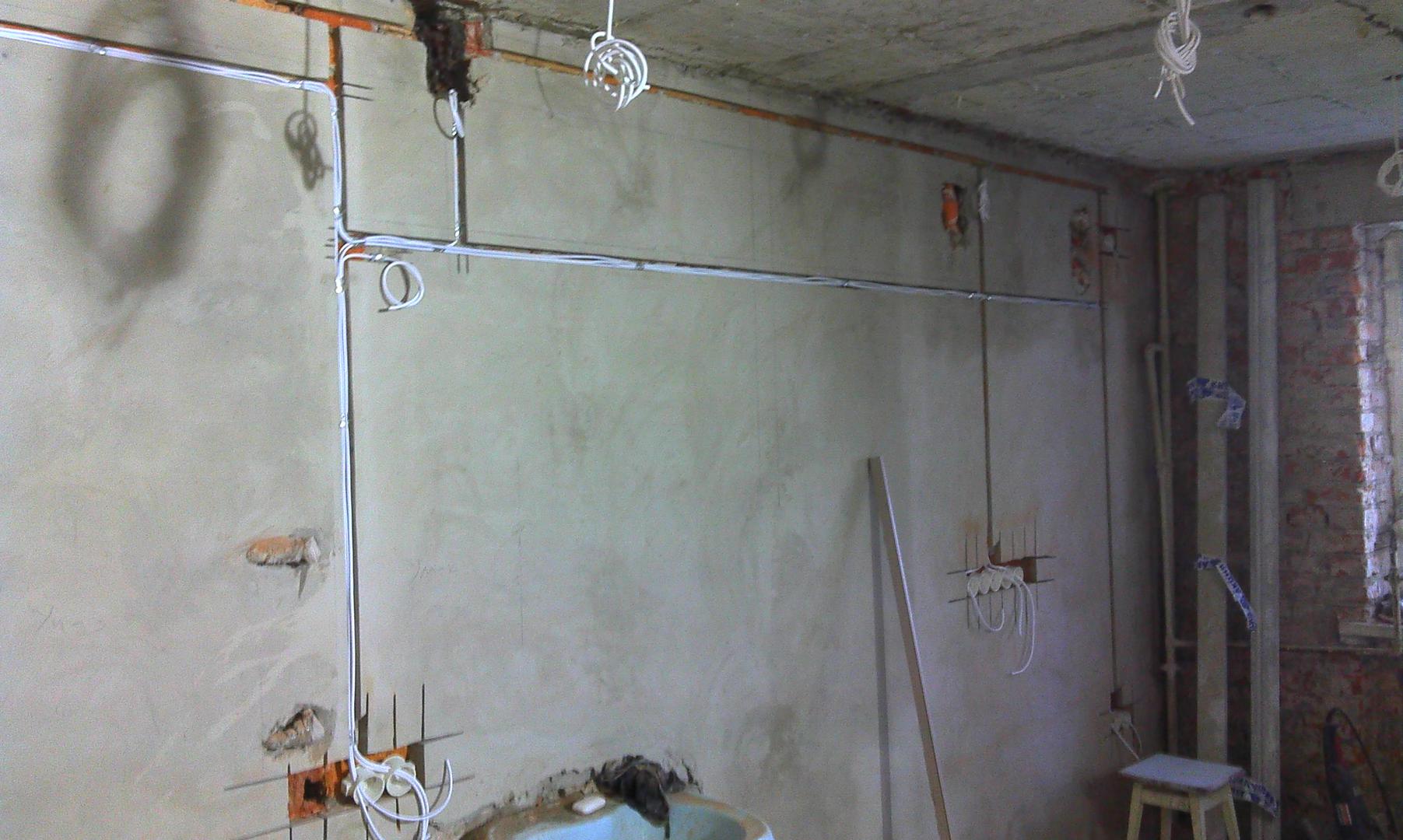

По заблаговременно размеченным линиям производим штробление стенок.

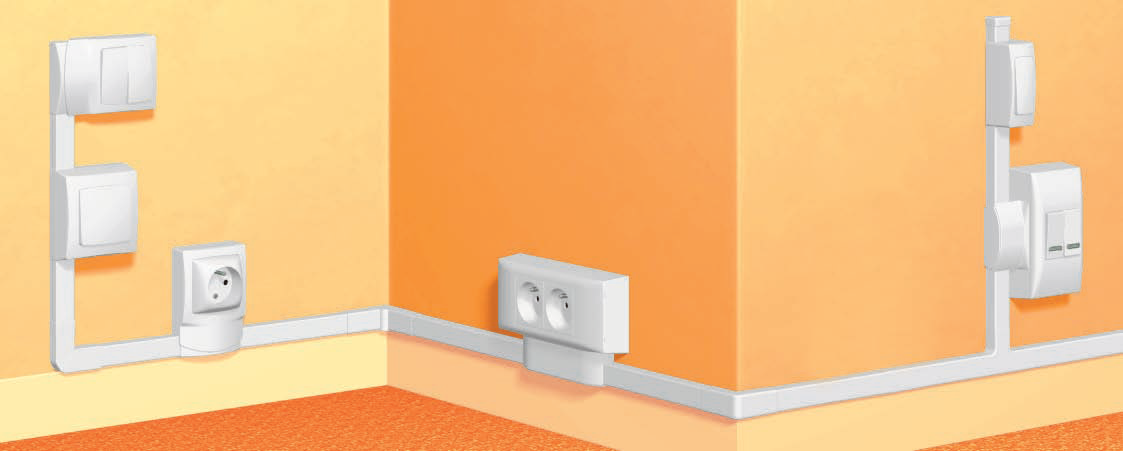

В случае открытой разводки, установка электроприборов делается также без частей облицовки, а по размеченным линиям устанавливаются подходящего размера ПВХ кабель-каналы.

Укладка проводов

Дальше, приступаем к укладке проводов в штробах либо в кабель-каналах. Вот тут и пригодиться припас кабельной продукции. Это определяется тем, что при измерениях при помощи рулетки и расчетах по чертежам бралась абсолютная величина размера только прямо.

А при конкретной прокладке проводов – они укладываются практически свободно только с маленький натяжкой так, дабы не была повреждена изоляция. Отсюда и возникает разница в расчетных и реальных размерах, которая и будет составлять приблизительно от 3 до 5 % от всей длины провода.

Не забываем оставлять концы проводов размером приблизительно в 3-5 см в местах подключения электроприборов.

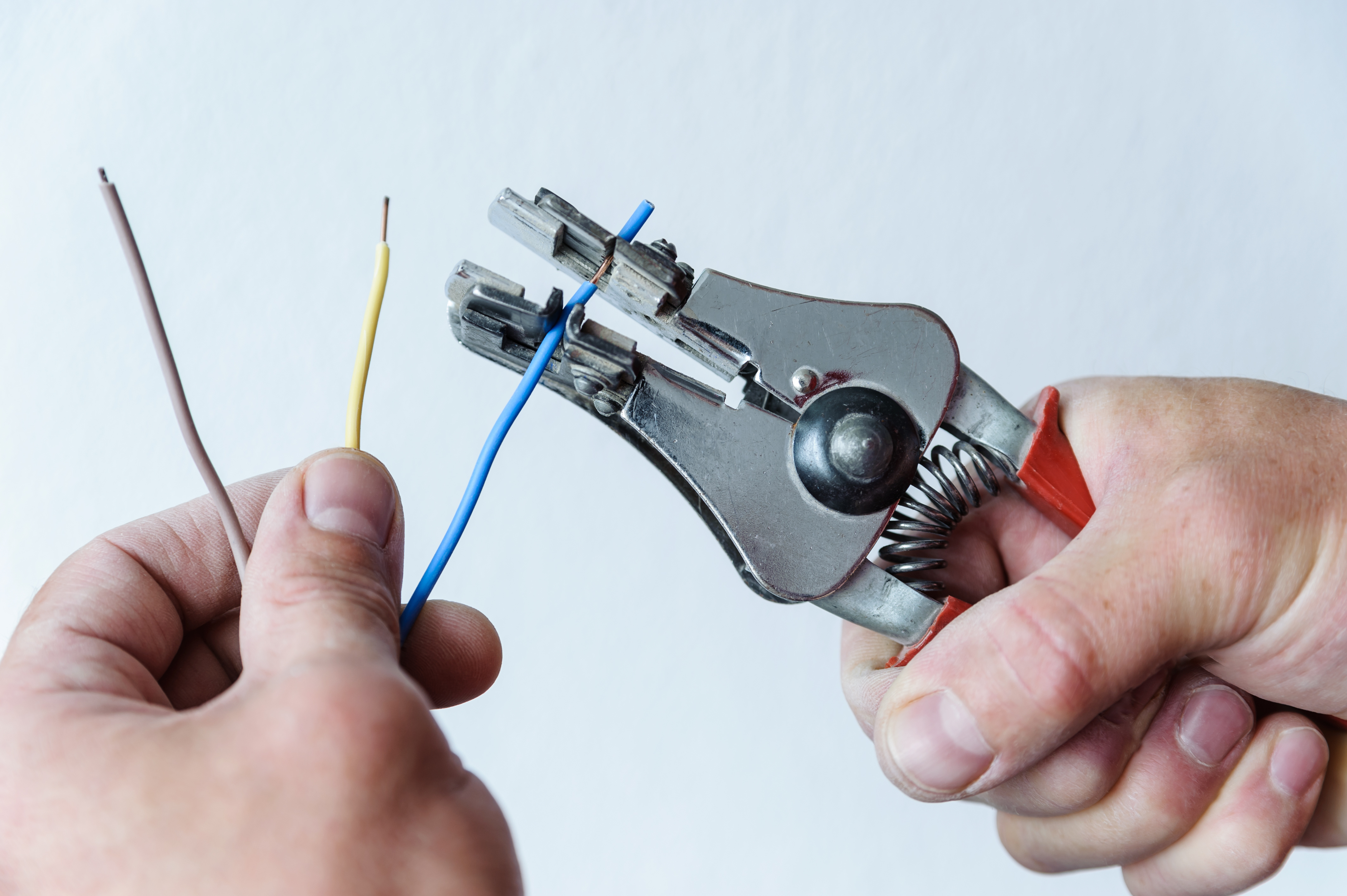

Производим зачистку и подключение проводов к контактам установленных устройств, также расключение всех соединений в распределительных коробках. При всем этом соблюдаем несколько правил.

У проводов существует цветовая маркировка. Синий цвет изоляции обозначает рабочий ноль, жёлто-зелёный – защитный заземляющий контакт, а фазный провод может иметь в главном белоснежный, карий либо красный цвет.

Через выключатель на разрыв должен идти фазный проводник, как и рекомендуется его подключение на центральный контакт цоколя осветительного прибора.

Проверка

По окончании прокладки проводки непременно снова кропотливо проверяем схему всех подключений. Производим проверку изоляции на предмет электрического пробоя. Эту операцию можно выполнить самому при помощи тестера, а можно пригласить спеца с электроизмерительной лабораторией.

Если все нормально, то после установки облицовочных и декоративных панелей на электроприборы можно будет подключить к проводке напряжение в 220 В.

Если вы все верно высчитали, при всем этом учли советы по электробезопасности, то ваша проводка прослужит долгие и длительные годы.

Видео: Как сделать проводку своими руками Часть 1 Изучение схем
