Как проложить проводку в квартире

Заниматься вопросами электрики, естественно, необходимо на стадии ремонта, до финальной отделки стенок и потолка. Но время от времени проводка повреждается уже после того, как работы окончены. Что делать в таковой ситуации, когда необходимо проложить поновой провода, а времени, сил и средств на новый ремонт нет?

В данном случае установка проводится открытым методом. Но открытый не значит приметный. О методах монтажа электрики в квартире либо доме после окончания ремонта побеседуем более тщательно.

Наилучшие методы замаскировать электрокабель при открытом методе прокладки

Под открытым методом прокладки кабеля понимается его протяжка без штробления стенок. При всем этом сам провод полностью может быть укрыт от глаз. Высчитать цена монтажа электрики в доме можно с помощью специального калькулятора, и стоимость работ складывается из протяженности полосы, количества точек выхода, их расположения и других причин.

Чем можно прикрыть кабель при открытом монтаже:

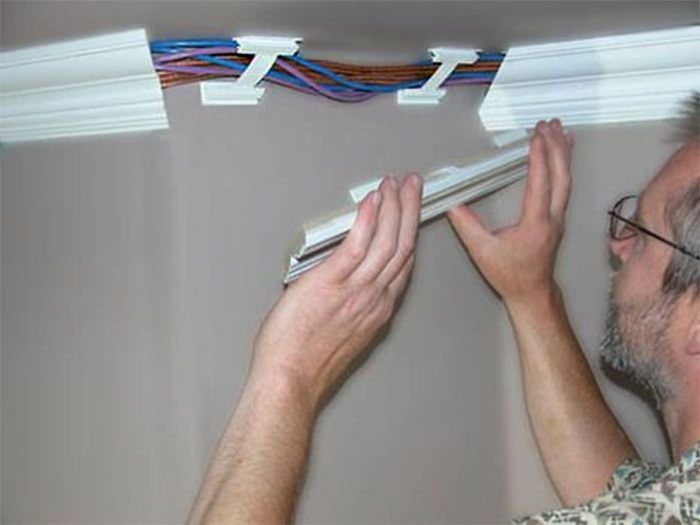

  1. Потолочный плинтус.

interesnyy sposob pozvolyayuschiy spryatat provoda ot tehniki i

Оборотная сторона потолочного плинтуса изготовлена таким макаром, дабы он плотно прилегал к потолку и стенке, но в углу оставалось свободное место. В этой полости отлично прокладывается кабель и на сто процентов прячется от глаз.

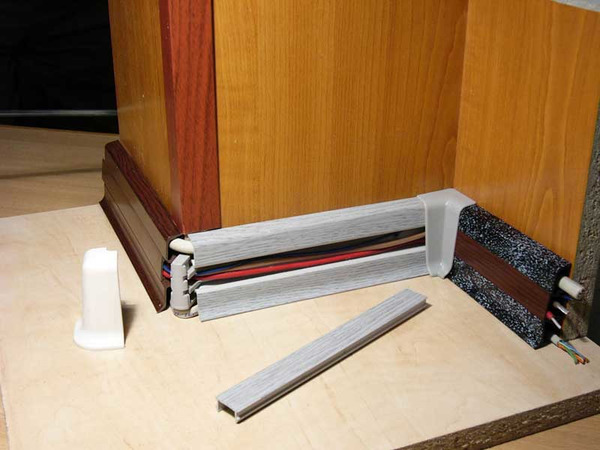

  1. Половой плинтус.

43

Он имеет лучшую от потолочного плинтуса конструкцию. Те модели, которые созданы для прокладки кабеля, оборудованы особым желобом, прикрытым крышкой. В закрытом виде плинтус кажется цельным, но эту крышку просто снять, проложить снутри провод и закрыть его.

Половой плинтус просто режется, потому вывести кабель можно в любом месте, просто сделав выемку ножиком. Дабы не протягивать провод по стенке, розетки инсталлируются прямо над плинтусом. Тогда даже при открытом методе монтажа кабеля он остается незаметным.

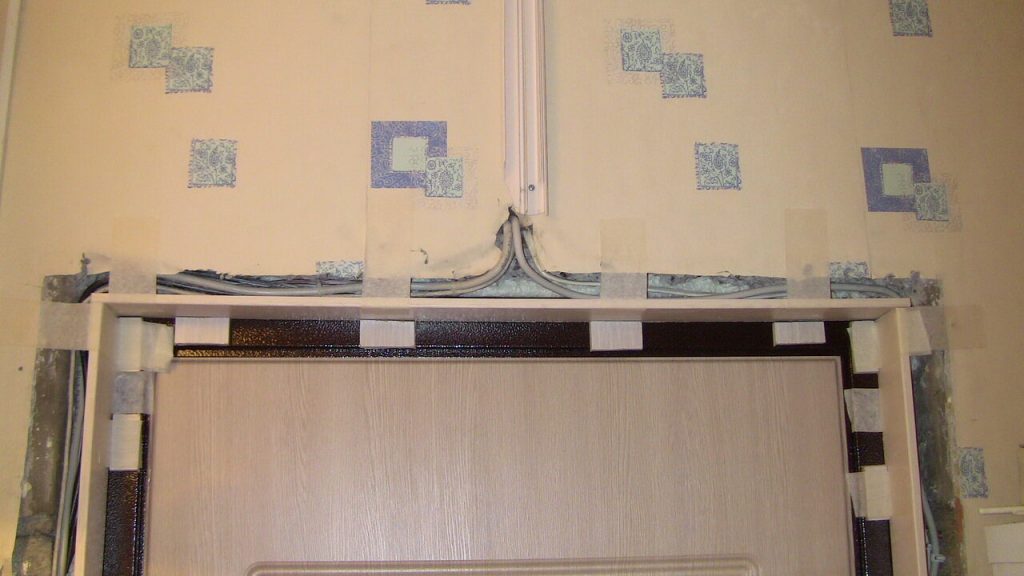

  1. Дверные наличники.

001 1024x576

Если нужно укрыто поднять кабель от пола к выключателю, пустить провод можно под дверным наличником. Есть готовые модели с выемкой, но можно выполнить ее и без помощи других, вырезав канал в наличнике из мягенькой древесной породы — к примеру, в сосновом.

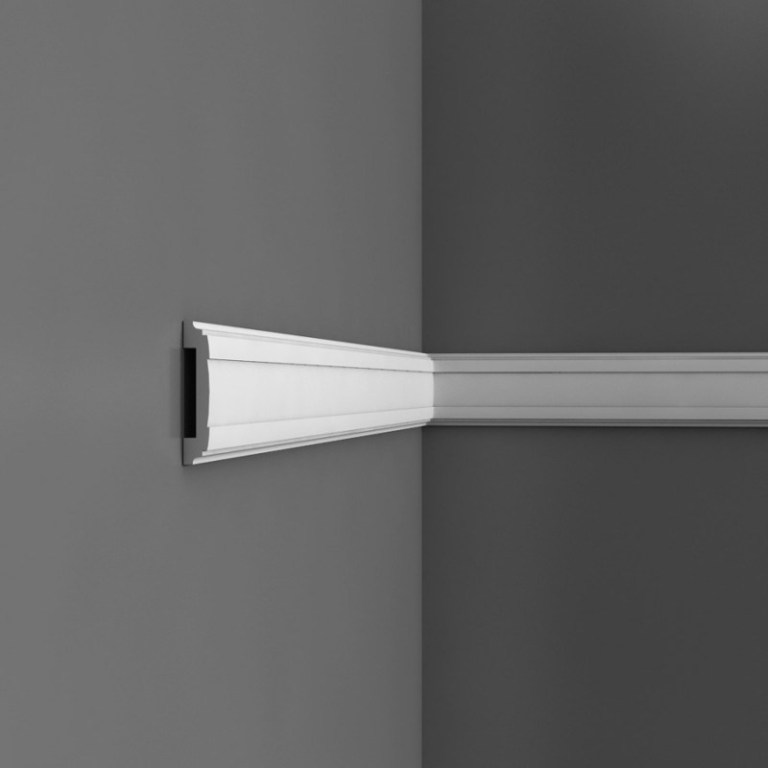

  1. Декоративные молдинги.

px102

Время от времени необходимо подвести проводку к технике либо другим устройствам, которые закреплены на стенке либо стоят на столе. Самый обычной метод скрыть кабель в данном случае — применять декоративный молдинг. Это защитные накладки для стенок, которые могут изготавливаться из различных материалов, иметь разную фактуру и расцветку. Схожее решение, к примеру, нередко применяется в офисных и учебных помещениях, дабы спинки стульев не портили интерьерную отделку.

Какой бы метод закрыть провода при открытом монтаже проводки вы ни избрали, принципиально держать в голове о пожарной безопасности. Не все декоративные материалы отделки подходят для этой цели, так как могут загореться либо начать расплавляться от нагрева. Необходимо применять особые стойкие к высочайшим температурам и горению плинтусы и панели.

Разводка электрики: по полу либо потолку? Как выполнить верный выбор?

Разводка электрики: по полу или потолку? Как сделать правильный выбор?

Электрика – далековато не самый дешевенький и при всем этом очень ответственный шаг ремонта квартиры. Числа зависят от цены материалов, площади помещений и протяженности проводов, но в целом для всеохватывающей разводки электрики они измеряются в 10-ках, а то и сотках тыщ. Алогично поручать выбор метода разводки электрики прорабу — человеку, которому безразличен ваш комфорт после ремонта, ну и средства ваши он не жалеет. Потому предлагаем разобраться в этом вопросе раз и навечно — как верно избрать, где вести провода к розеткам: по полу либо потолку? Желаем сходу акцентировать ваше внимание на том, нет конкретного ответа на этот вопрос. Нельзя сказать, что один метод эффективнее, лучше, проще. На практике выбор того либо другого варианта разводки электрики находится в зависимости от определенных целей и начальных характеристик ремонта. Конкретно об этих целях и параметрах мы и побеседуем в нынешней статье.

Методы разводки электропроводов

Итак, для полгого ремонта всегда животрепещущи два метода прокладки электрики: по полу и по потолку. Эти методы отличаются трудозатратностью монтажа, протяженностью кабелей и ценой нужных для монтажа материалов.

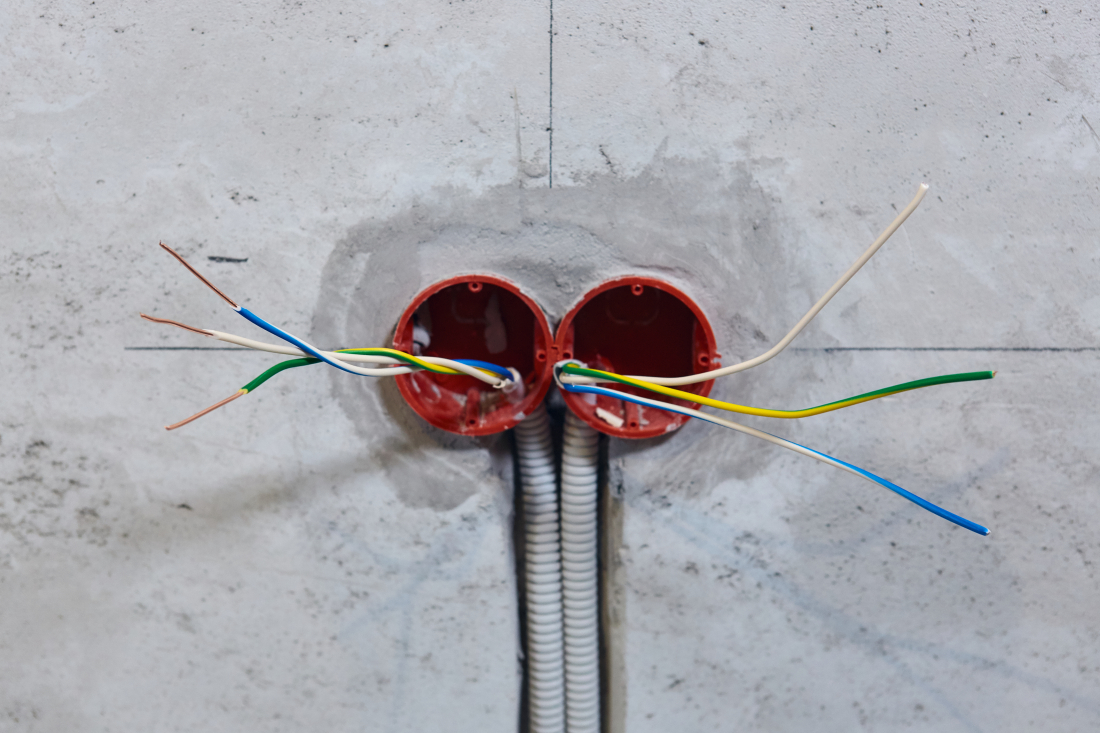

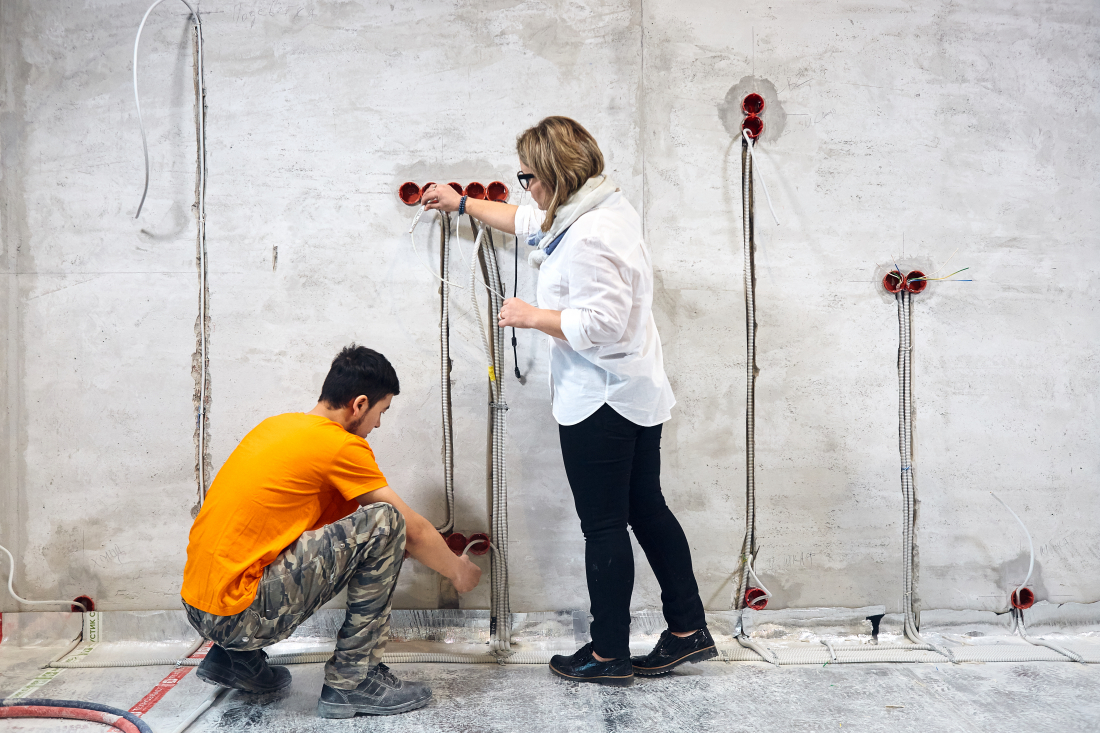

При разводке по полу провода в гофрорукавах прокладывают по плитам перекрытий, заводя их на стенки вертикально ко всем электроточкам. Потом все провода заливают слоем стяжки пола, на сто процентов скрывая их.

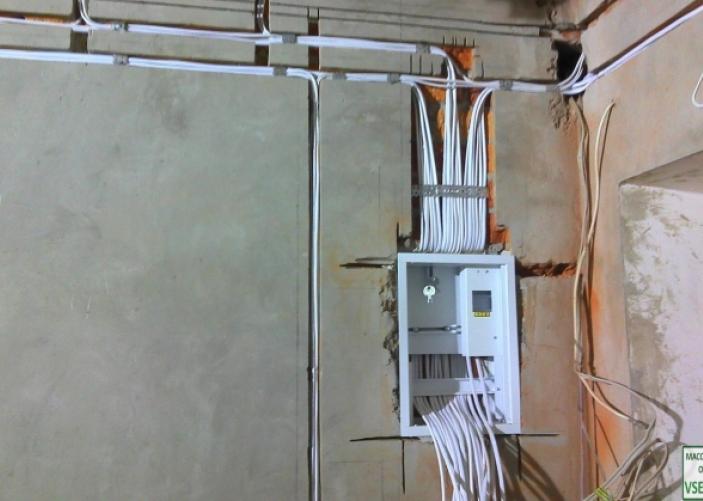

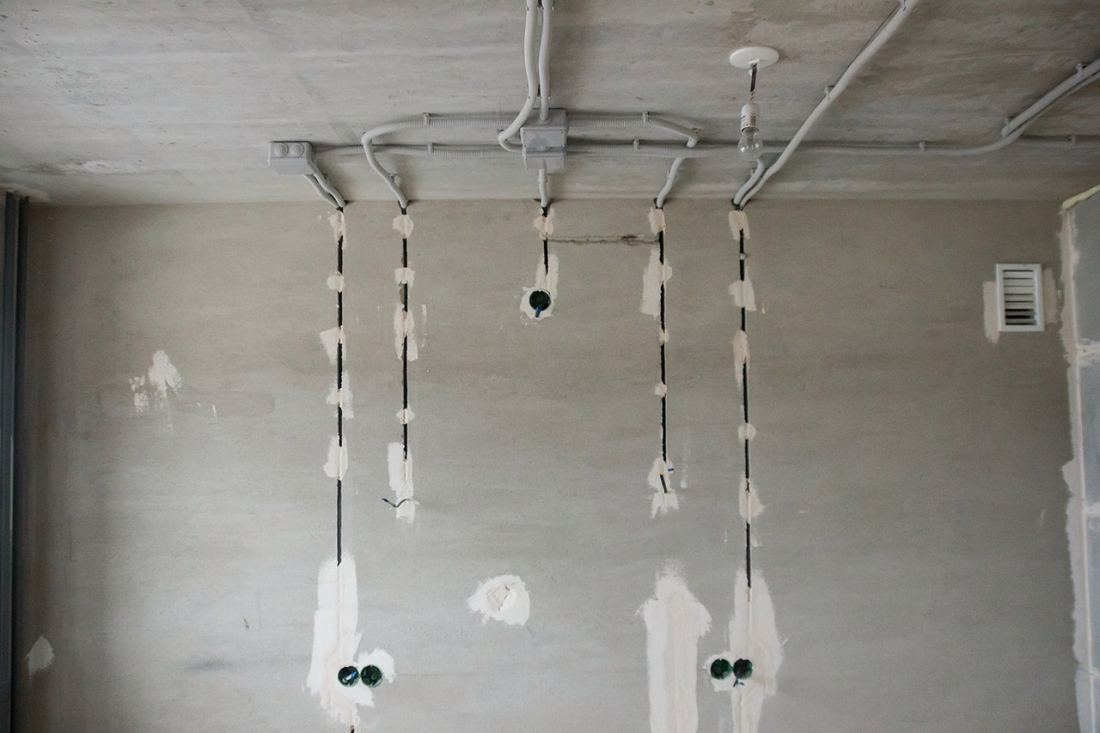

При разводке электрики по потолку провода фиксируют на потолочных плитах перекрытий, потом или скрывают их толстым слоем штукатурки (но это не целенаправлено, дальше мы поведаем, почему), если потолок готовится под покраску, или оставляют в открытом виде под последующий установка под ними натяжного либо навесного гипсокартонного потолка. Аналогично разводке по полу, при потолочной разводке провода заводят вертикально от потолка до соответственных электроточек в штробах.

Есть и промежный вариант, который соединяет воединыжды оба базисных метода – комбинированная разводка. В данном случае провода в различных зонах ведут и по полу, и по потолку. Таковой метод выбирают, если стоит задачка сохранить антикварное напольное покрытие либо объем электрики таковой большой, что при разводке по одному сценарию провода пришлось бы маскировать очень толстым слоем стяжки. По нашему опыту, сочетать различные варианты прокладки электрики уместно в пригородных домах большой площади.

Сравним цена

Цена разводки электрики определяется персонально, зависимо от объема работ и цены материалов, но для наглядности мы посчитали весь комплекс электромонтажных работ для 1-го из наших проектов (рядовая 2-комнатная квартира 57 кв.м. в новостройке с высотой потолков 2.8м). Одна и та же квартира, одно и то же количество и размещение розеток, разница исключительно в методе разводки проводов.

Если вести проводку по полу, то цена монтажа совместно с материалами составила около 309 тыщ рублей. Для разводки проводов по потолку стоимость возросла до 389 000 рублей. Нетрудно посчитать, что разница выходит около 20%. Итак, в среднем, вести кабели по полу дешевле, ну и протяженность проводов в данном случае меньше. Обычная математика — в большинстве проектов, которые попадают в наши руки, розетки размещаются поближе к полу, чем к потолку. Обычно длина штроб до подрозетника составляет не больше 90 см. А сейчас соотнесите длину кабеля, который необходимо вести от пола и от потолка — разница осязаема.

Сейчас, когда мы осознаем, что разводка проводов по потолку всегда заранее дороже на 20-25%, давайте выясним, из каких причин складывается необходимость ее выбора.

Доступность проводки

Непременно, основным преимуществом разводки проводов по потолку является более обычный аварийный доступ к ним, в особенности в случае натяжного потолка. Если нужна ремонт проводки, снять и поменять потолок беспристрастно еще проще, чем вскрывать стяжку при разводке электрики по полу. Конкретно этот фактор в большинстве случаев склоняет заказчиков к потолочному монтажу кабелей. В этом случае вы должны ответить для себя на один вопрос – готовы ли вы переплатить излишние 50–100 тыщ рублей за теоретическую возможность ремонта проводов. По нашему опыту, такая необходимость после грамотного, компетентного электромонтажа приближается к нулю. Потому, наш совет – если вы убеждены, что в составе вашей бригады есть грамотный электрик, оно того не стоит.

Отделка потолков

Перед тем, как терзать себя муками выбора метода разводки, обусловьтесь с чистовой отделкой потолков. Может быть, выбор у вас только один. Речь, конечно, идет о потолках под оштукатуривание и покраску. Если вы планируете красить потолки, а не делать натяжные либо навесные, то вести провода по потолку неразумно. Дабы упрятать их, для вас будет нужно очень толстый слой штукатурки, который придется крепить. Это трудно, недешево, недолговечно из-за высочайшей вероятности растрескивания и почти во всем исключает главное достоинство потолков под покраску – их компактность. Потому, выбор между разводкой электрики по полу и потолку животрепещущ только для натяжных и навесных потолков.

Читайте по теме:  Найти силу ампера по рисунку

Наличие стяжки

Наличие уже выполненной стяжки пола и тем паче чистового напольного покрытия довольно сильно оказывает влияние на выбор метода разводки. Если для квартир в «нагом бетоне» без стяжки в большинстве случаев выбор падает на разводку по полу, то при наличии стяжки конкретно она определяет тип разводки. Будете демонтировать стяжку и делать ее поновой? Тогда выбор вам остается животрепещущ. Желаете бросить стяжку либо чистовое покрытие? Тогда – ведем провода только через потолок.

Безопасность

Многие заказчики задают вопросы о безопасности монтажа проводов — а равнозначны ли оба варианта? Можем с уверенностью ответить — да! И по полу, и по потолку, провода прокладываются в крепком коробе и гофре, не считая того, провода заключены в несколько слоев изоляции. В штробах (при прокладке по полу) от повреждений и влажности их защищают слой гидроизоляции и не меньше 5 см цементной стяжки. Никакие потоки воды от беспамятных соседей и как следствие куцее замыкание для вас не угрожают.

Разводка в санузлах

Для жилых комнат нет особенных ограничений — можно выбирать хоть какой метод разводки проводов. Исключением становятся санузлы — тут проводка должна вестись строго по потолку.

Делаем окончательный выбор

В строительной практике есть целая горсть ситуаций, при которых разводка проводов по полу либо по потолку невозможна либо неразумна — мы составили перечень часто встречающихся вариантов, при которых удобнее тот либо другой вариант.

Когда целесообразнее вести провода по полу:

  • при ограниченном бюджете, ведь разводка по полу заранее дешевле;
  • при отсутствии стяжки;
  • если потолок необходимо штукатурить и красить;
  • если в вашей квартире очень высочайшие потолки от 3,5 метров: очень высочайшая цена будет у предварительных работ, очень длинноватые будут штробы, очень много пригодится кабеля;
  • если проектом предвидено крепление бессчетной мебели на стенки — мучительно повсевременно сверяться с планом проводки, дабы не попасть дрелью в провод, ну и в некоторых местах, где идут кабели в штробах, крепление мебели к стенкам будет и совсем нереально.

Есть несколько ситуаций, когда потолок — это безупречное место для проводки:

  • если предварительный пол уже есть, и он довольно высококачественный;
  • если вы не убеждены в квалификации ваших строителей, сначала электрика;
  • если вы принципно желаете иметь аварийный доступ к проводке, и осознаете, что за это необходимо переплатить;
  • если вы планируете установка водяного теплого пола — это животрепещуще для личных домов, так как водяной пол в квартирах проводить запрещено

Нужный совет

Может быть, этот совет кому-то покажется естественным, а кому-то напротив сохранит много нервишек и средств. Если электрику в вашей квартире ведут без инженерных схем (проект электроснабжения), а это каждые 9 из 10 ремонтов, то непременно сфотографируйте всю разводку. Прежде всего сделайте фото всех стенок, на которых есть провода.

Конкретно эти фото посодействуют для вас в дальнейшем при монтаже мебели, предметов декора либо при простой необходимости вскрыть какой-нибудь кабель. Для вас не придется гадать, как конкретно он шел по стенке либо полу. К огорчению, по нашему опыту в большинстве случаев об этом думают только при появлении заморочек, когда уже поздно фотографировать.

Подытоживаем

Итак, разводка по полу — самый пользующийся популярностью и экономичный метод подвести электричество к розеткам: длина штроб сокращается, протяженность кабелей меньше. Зато при разводке по потолку электрические провода остаются относительно доступными. Это главное достоинство потолочной разводки при иных равных критериях, но вы должны верно осознавать, что это достоинство стоит средств. Как это необходимо, каждый решает сам себе.

Разводка проводки в квартире

Разводка проводки в квартире может производиться несколькими вариациями. Все варианты проводки различаются схемами соединения розеток и осветительных приборов между собой и их подключения к щитку электропитания.

Варианты разводки проводки в квартире

Можно выделить три варианта разводки проводки в квартире:

  1. «Европейский» вариант,
  2. вариант шлейфования,
  3. вариант разветвления,
  4. смешанный вариант разводки проводки.

Все варианты разводки применимы и к открытой проводки и к проводке сокрытой. Разберем каждый вариант подробнее.

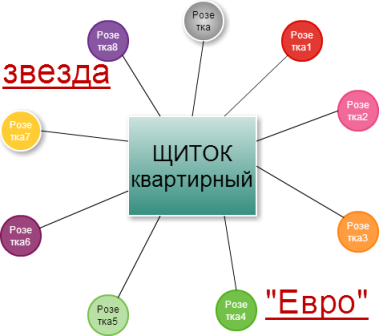

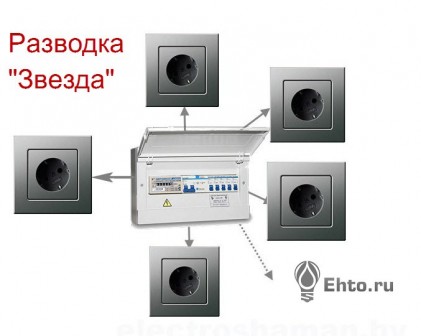

Разводка проводки в квартире – европейский вариант

Сходу замечу, это самый дорогой и трудозатратный вариант разводки. Европейский вариант разводки проводки вероятен, если у вас установлен квартирный электрощиток. Время от времени его именуют разводки типа звезда либо безкоробочная разводка.

Разводка электропроводки в квартире

Разводка электропроводки в квартире

Сущность его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой полосы проводки отдельный.

  • Плюсы таковой разводки высочайшая надежность и безопасность, удобство в обслуживании.
  • Недочеты , высочайшая цена, большой электрощиток, большая трудозатратность.

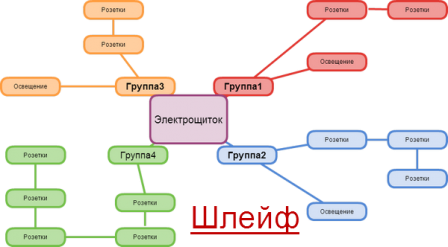

Разводка проводки шлейфом

Разводка электропроводки в квартире шлейф по группам

Пожалуй, шлейф это часто встречающаяся разводка проводки в квартире. Сущность ее в следующем.

Вся проводка квартиры делится на групповые цепи либо просто группы розеток либо группы освещения. Лучше не соединять воединыжды розетки и освещение в одни группы. Разделение на группы делается по местоположению розеток в квартире (для комфортного монтажа) и/либо по суммарной мощности группы. В квартире лучше выполнить, дабы суммарная мощность каждой группы не превосходила 4,5 киловатта. Это дозволит для проводки группы взять кабель 3x 2.5 мм 2 и защитить ее автоматом защиты в 16 Ампер. Для массивных бытовых устройств (плита, бойлер) сечение кабеля и номинал автомата защиты возрастает в согласовании с потребляемой мощностью.

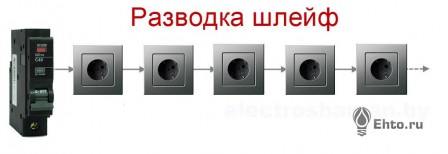

Итак, от автомата защиты группы потребителей (розеток либо осветительных приборов), электрический кабель прокладывается до первой розетки группы, от первой розетки ко 2-ой от 2-ой к третьей и т.д. Это и есть шлейф.

Статьи по теме: Распаячные коробки

Разводка электропроводки в квартире

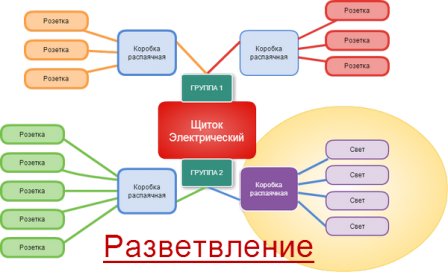

Разводка проводки разветвлением в распаячных коробках

Разводка проводки в квартире разветвлениями в распаячных коробках остается возлюбленным вариантом строителей. Недорого и сурово. Распаячные коробки также именуют коробки ответвительные либо коробки распределительные.

razvodka-elektroprovodki-1

Сущность этого метода в следующем. Электрическая цепь всей квартиры разбивается на группы. Любая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так именуемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке делается соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не означает, что провода по сути непременно необходимо паять. Не считая скрутки с пайкой, можно применять особые клемники. Только необходимо верно выбирать клемники, дабы они выдерживали мощность соединяемой группы.

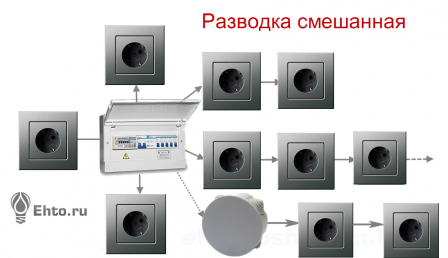

Смешанная разводка проводки

По сути, в чистом виде ни один вариант разводки не применяется в «чистом» виде. В большинстве случаев, применяется смешанная разводка проводов.

Разводка электропроводки в квартире

К примеру, такая разводка проводки в квартире: главные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер – по варианту звезда. А освещение по варианту с распаячными коробками (любая комната одна коробка).
