Как подключить светодиодную ленту к 220в

Дабы запитать светодиодную ленту от сети обыкновенной бытовой сети переменного тока 220В 50Гц необходимо выполнить три условия:

  • конвертировать переменное напряжение сети в неизменное;
  • выровнять уровни напряжений: понизить сетевое напряжение до 12В либо поменять схему подключения светодиодов, дабы на них можно было подавать высочайшее напряжение;
  • стабилизировать характеристики электрического питания.

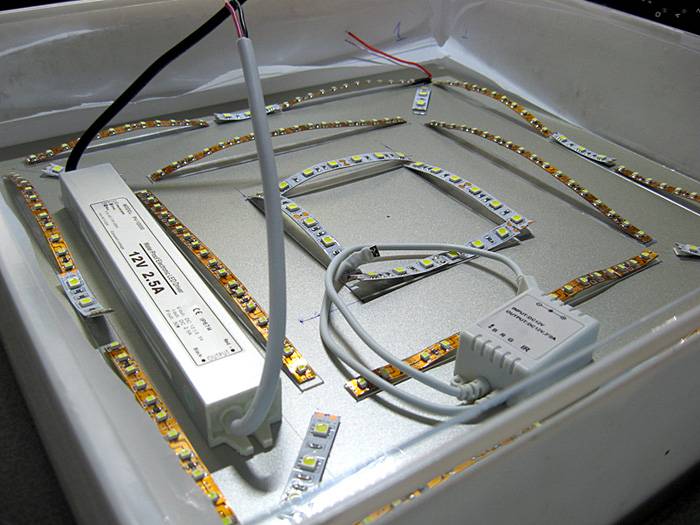

Проще всего применять готовый блок питания для светодиодной ленты 12В, он рассчитан на неопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит средств и собрать его не так просто, не считая того из-за низкого напряжения светодиодные ленты не стоит располагать далековато от блока питания, для компенсации утрат напряжения придется применять толстые провода.

2-ой вариант: переработать светодиодную ленту и заместо последовательно-параллельного включения светодиодов применять последовательное.
При таковой схеме включения светодиодная сборка питается малым током, но при большенном напряжении. Не считая того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.
Внимание. Схемы без гальванической развязки от сети можно использовать там, где нет угрозы поражения электрическим током, к примеру в сухом помещении на потолке.

Самое увлекательное, что схему подобного драйвера можно выполнить из деталей отслуживший свой срок энергосберегающей лампочки!

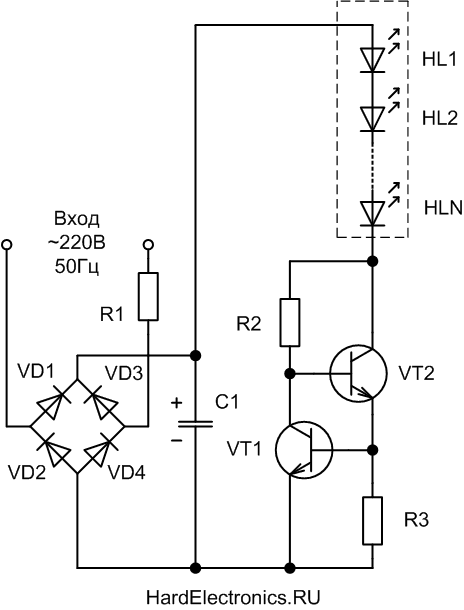

Разглядим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

bp-sv

Таблица номиналов частей схемы:

  • C1 – 2,2 мкФ 400 В
  • R1 – 1,3 кОм
  • R2 – 4,3 кОм
  • R3 – 47 Ом
  • VD1 .. VD4 – 1N4007
  • VT1, VT2 — 13002

На схеме можно выделить три узла:

  • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
  • стабилизатор тока на R2, R3, VT1, VT2;
  • сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать тут. В данной схеме не считая диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.
При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) показаться неизменное напряжение равное приблизительно 300В с пульсацией частотой 100Гц. Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, нередко их питают стабилизированным напряжением через резистор ограничивающий ток, к примеру как в светодиодных лентах. Но для чего нам идти на компромиссы, если выполнить стабилизатор тока, работающий при огромных напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась здесь.

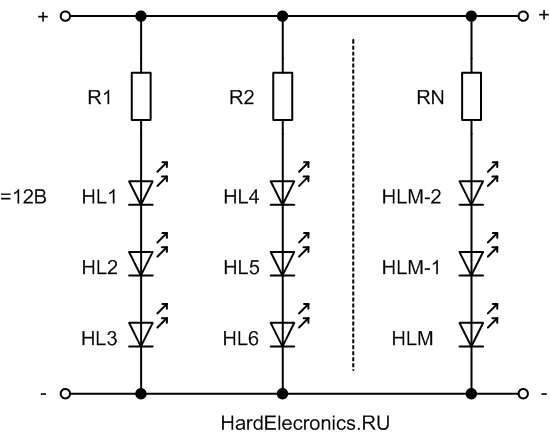

И последний элемент это последовательная сборка светодиодов из ленты. Стандартная светодиодная лента собирается по схеме из 3-х последовательных светодиодов и 1-го токоограничивающего резистора. Таковой участок подключается параллельно куче других таких же участков и все это подключается к 12 В. На каждом диодике падает напряжение от 3,3 В до 3,6 В, таким макаром на токоограничивающий резистор остается около полутора Вольт.

schema_led_strip

Дабы повысить напряжение участки из 3-х диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать либо подменять перемычками, т.е. как будет удобнее исходя из убеждений топологии.
Внимание. Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной.

Ток которые протекает через тройку светодиодов можно приблизительно посчитать, разделив 1.5 Вольта на сопротивление токоограничивающего резистора. Другими словами при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Конкретно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать характеристики драйвера. Если необходимо уменьшить ток, то придется пропорционально наращивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из 3-х диодов либо 75 единичных. Если напряжение в сети нередко бывает пониженным, то лучше понизить количество групп светодиодов до 20 либо даже 15.

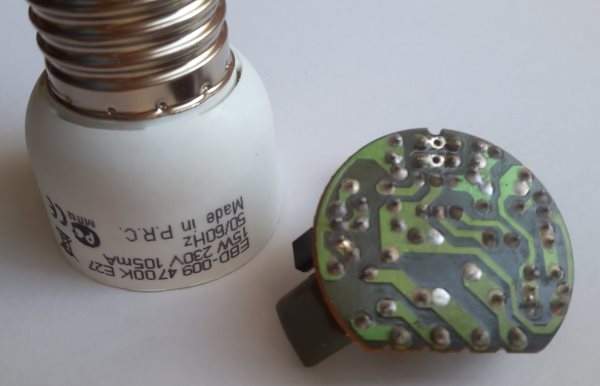

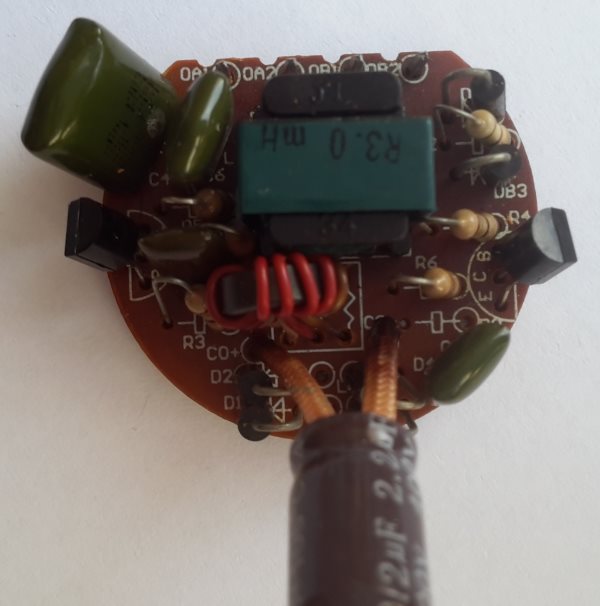

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

sberegayka_top

Лампочка разбилась, а плата осталась в рабочем состоянии.

sberegayka_bottom

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что необходимо там помечено.
Добываем элементы из этой платы и собираем новейшую схему. На рисунке видно, что транзисторы в маломощном корпусе TO-92 таковой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не дозволит отдавать в нагрузку более пары Ватт. Если будет нужно собрать схему для более сильной нагрузки, то транзистор VT2 должен быть в более массивном корпусе и лучше с радиатором.

Запись размещена 07.01.2016 создателем в рубрике Электроника для начинающих.

2 thoughts on “ Подключение светодиодной ленты к сети 220В схема ”

Используя плату от КЛЛ возможно обойтись без огорода с разрезанием ленты на маленькие кусочки и их спаиванием, выпрямлением напряжения и т.д., и без геморроя с прозвонкой в случае выхода из строя 1-го кусочка. Не говоря уж об отсутствии гальванической развязки с сетью, что вообщем неприемлимо для применения неподготовленными людьми. Просто задействуем балласт в качестве импульсного БП.

1. Конденсатор, присоединенный только к 2-м выводам лампы, как и саму (спаленную) лампу, удаляем. Точки подключения 2-х других ее выводов замыкаем перемычкой.

2. Дроссель превращаем в трансформатор. Зачем выпаиваем его, кидаем в емкость с водой, доводим ее до кипения, вынимаем, разбираем. Изолируем имеющуюся обмотку, мотаем поверх вторую (10..20 вит, d 0,3..0,5, лучше свить из нескольких более тонких).

3. Собираем транс, подпаиваем первичку к плате маленькими проводами. К вторичке выпрямитель — мост из ВЧ диодов и 470..1000 мкФ х 25..35В, с нагрузкой подходящей мощности (напр. 12В автолампой). Последовательно с балластом цепляем лампу (накаливания) на 220В 40..60Вт на случай ошибок в монтаже. Краткосрочно включаем. Если малая лампа пылает, а большая нет, продолжаем. В неприятном случае ищем ошибку монтажа, либо неисправность на плате балласта.

4. Удаляем огромную лампу, к малеханькой подключаем вольтметр. Краткосрочно включаем, замеряем напряжение. Корректируем количество витков вторички, опять замеряем. Если достигнули 11..13,5В, подключаем в качестве нагрузки тот кусочек ленты, который будем питать от нашего устройства. Меряем напряжение, по мере надобности корректируем витки.

5. Изолируем вторичку, собираем транс на клее, запаиваем на место. Выпрямитель тоже удаляем.

6. Ленту нарезаем на ЧЕТНОЕ количество кусков, соединяем в ДВЕ параллельные группы — в каждой из них «+» к «+», «-» к «-«. А группы параллелим между собой напротив — «+» 1-й к «-» 2-ой. Подключаем получившийся «бутерброд» к вторичке. Проверяем, совсем собираем конструкцию.

Светодиоды отлично работают на «переменке» благодаря встречно-параллельному включению, любая группа на собственной полуволне, и защищая друг друга от оборотного напряжения. Для устранения мигания на 50Гц меняем конденсатор фильтра (обычно 1мкФ х 450В) на 5..20 мкФ (1..2мкФ на 1Вт мощности нагрузки). Транзисторы на плате балласта (обычно MJE13001 ) тоже лучше поменять на более массивные (MJE13005, MJE13007, либо в кр. сл. MJE13003), хотя бы на время наладки. Если мощность, потребляемая лентой, превосходит 70% от заявленной мощности лампы — непременно.

Естественно, при повторении конструкции с таким же балластом и некординально отличающейся нагрузкой подбирать витки поновой не надо. При наличии ВЧ вольтметра не нужен и выпрямитель.

Таким макаром я перевел на светодиоды больше 10-ка настольных ламп с подгоревшими U-образными 6/9Вт ЛЛ, просто наклеивая отрезки ленты соотв. длины к штатному отражателю на всю его ширину. Желающим повторить: не используйте термоклей, они довольно сильно нагреваются при долговременной работе!

R2 другим концом разве не к «+» на схеме необходимо подсоединить? А то сгорит резистор по вашей схеме.

Устройство, подключение, плюсы и минусы светодиодной лентой на 220 В

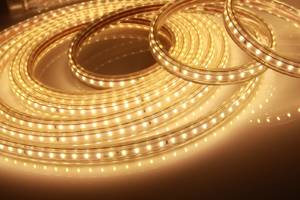

Более пользующейся популярностью посреди светодиодных лент уже около 10 лет остается 12-вольтная. На 220 В – ее основной соперник. Давайте разберемся, в каких местах она лучше подходит, а где ее применять нельзя. В статье также подвергнутся рассмотрению базисные сведения о монтаже и эксплуатации таковой ленты.

Механизм работы сетевой светодиодной ленты

Обычно светодиоды не работают в цепях переменного тока. Их применяют с драйверами либо блоками питания. Это применимо как для отдельных частей, так и для конструкций, собранных на плате, ленте либо другими методами. Но в продаже имеется светодиодная лента, которую можно подсоединить впрямую к сети переменного тока 220 В.

На самом деле все обстоит не совершенно так. Схема не имеет понижающих трансформаторов и фильтрующих сглаживающих конденсаторов. Конструкция работает без блока питания в его традиционном осознании, его функции делают ограничительные резисторы и выпрямительный диодный мост.

Контроллер для подключения светодиодной ленты на 220 вольт

Давайте разберемся, из чего состоит лента:

  • SMD-светодиоды;
  • резисторы для ограничения тока;
  • эластичная интегральная схема;
  • самоклеящаяся база;
  • двухполупериодный выпрямитель;
  • вилка для подключения в розетку.

С одной стороны, такая конструкция ведет к удешевлению и упрощению схемы, с другой – лимитирует способности использования в жилых помещениях. Но об этом мы поведаем позднее, в разделе о преимуществах и недочетах.

Использование

Светодиодная лента 220 В дает броский свет. Но броский не всегда означает неплохой. Главный недочет — пульсация светового потока. Она появляется из-за подключения без блоков питания со стабилизацией, через обыденный диодный выпрямитель. Это ограничивает область использования. Лучший вариант — уличное освещение, вывески, подсветка фасадов домов, строительных строений, приусадебных участков. В жилых помещениях применять можно, но исключительно в декоративных целях, к примеру, на кухне либо в навесном потолке, расположив светодиодную ленту в нише либо профиле.

Мерцание светодиодной ленты на 220 W

Мигание света может быть неприметно глазу, но, работая при таком освещении, вы начнете резвее уставать, могут показаться мигрени. Значения коэффициентов пульсации для освещения установлены в нормативных документах – ГОСТах и СНИПах.

6 различий и критериев выбора ленты на 220 В

Разглядим 6 характеристик выбора и различий светодиодных лент.

  1. Форма реализации.

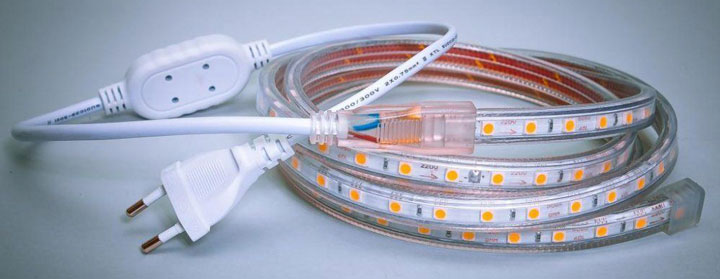

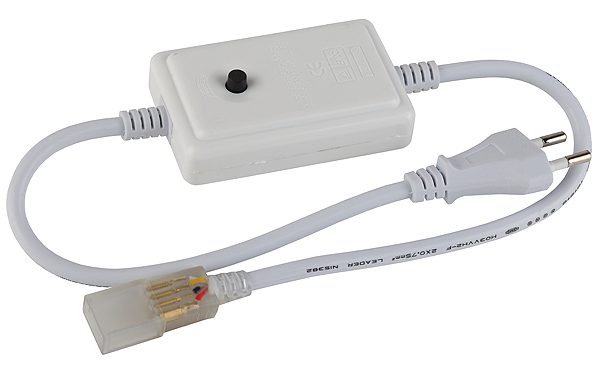

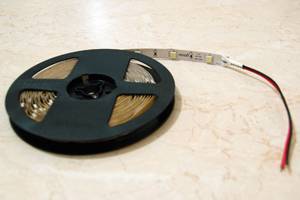

В большинстве случаев в магазинах встречается два вида ленты:

  • с выпрямителем и вилкой;

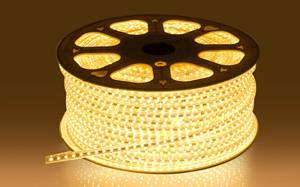

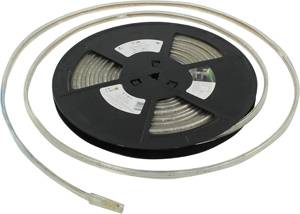

  • в бухте.

Для резвого монтажа маленький подсветки подойдет набор на 220 В. Как правило это отрезок ленты от 1 до 5 м со всем нужным для работы. Светодиодная лента в бухте — хорошее решение для больших проектов. Только не забудьте приобрести выпрямительный диодный мост для запитки, рассчитанный на напряжение не ниже 400 В. Его можно собрать своими руками, к примеру, из диодов 1n4007, которые вы просто отыщите в зарядных устройствах от мобильников либо в спаленных энергосберегающих лампах.

Читайте по теме:  Какой ток неопасен для человека

От этого зависят яркость и потребляемая мощность:

  • 3528;
  • 5050;
  • 2835;
  • 5730 (5630).
  1. Количество светодиодов.
  • 60;
  • 80;
  • 120.
  1. Класс защиты от воздействия наружных причин. Обозначается как IPxx, где xx – это числа от 0 до 8. Чем они больше, тем лучше. К примеру, IP68 может применяться на улице и не опасается воды.
  2. Кратность резки.

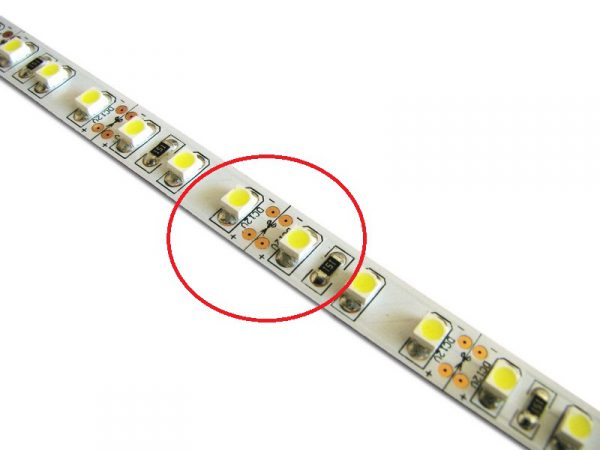

Ленту можно резать исключительно в строго обозначенных местах согласно кратности отреза. Потому при покупке направьте внимание на этот параметр. Как правило это 1 м, либо 60 светодиодов, но бывают другие, к примеру 0,5 м и 60 диодов для 120 led/м.

Резка ленты допускается только в определенных местах

Управление яркостью

Дабы сделать надлежащие световые эффекты, часто приходится прибегать к регулировке яркости. Для работы с 220 В моделями подсоедините спец диммер. Особенный вид ленты – RGB, для ее работы и регулировки не обойтись без RGB-контроллера для светодиодной ленты на 220 В. Главное – не спутать с контроллерами для 12-24 В.

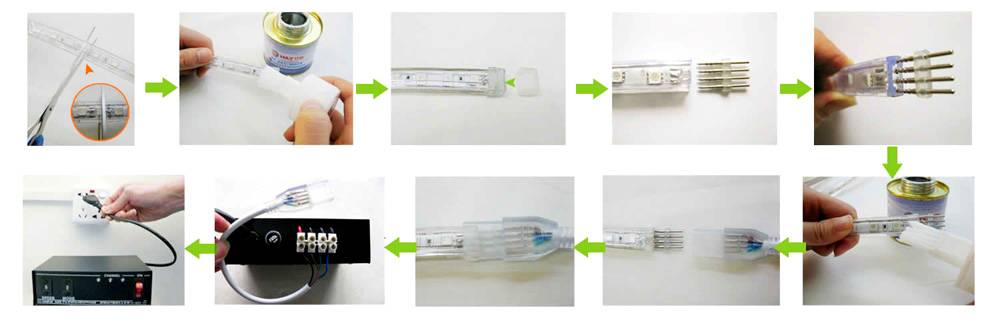

Подключение в сеть

Дабы собрать схему, необходимо выполнить следующее:

  • отрезать ленту подходящей длины;
  • в случае необходимости соединить несколько отрезков, используя проходные коннекторы;
  • подключить диодный мост;
  • присоединить кабель с вилкой;
  • включить в сеть.

К перечисленному выше добавится RGB-контроллер, если у вас соответственная модель.

Совет! При монтаже светодиодной ленты не сгибайте ее резко, дабы не разрушить. Промазывайте места соединений и разрезов герметиком для защиты от воды. Во избежание утрат электроэнергии и излишнего нагрева маломощную ленту (к примеру, из светодиодов 3528) можно соединять в линию менее 100 м длиной. Если лента мощная (5730) – 40 м.

Вариант подключения светодиодной ленты на 200 вольт

Достоинства и недочеты в сопоставлении с 12 В лентой

Светодиодные ленты для подключения в электросеть 220 В владеют следующими преимуществами:

  1. Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше частей в цепи — больше надежность.
  2. За счет предшествующего пт – понижается цена готовой конструкции.

В остальном плюсы такие же, как у низковольтных аналогов. Но есть два существенных недочета:

  1. 220 вольт — это высочайшее напряжение, опасное для человека, не стоит использовать такую ленту в бассейне.
  2. Из-за пульсации светового потока 220 В ленту нельзя использовать как источник освещения.

Не считая того, при скачке либо завышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, стремительно выйдет из строя.

Схема подключения светодиодной ленты 220В к сети: как это выполнить верно?

Не так издавна единственным методом освещения личных домов и квартир были различные люстры. Тогда еще не использовались точечные и декоративные подсветки. Современные проекты интерьеров дополняются разными источниками света. При всем этом используются разные методы. Особенной популярностью пользуются декоративные приемы дизайна. В этой статье мы поведаем о том, как реализовывается схема подключения светодиодной ленты 220в к сети. Установить такую конструкцию можно без помощи других. Подобные led-технологии используются в каждом интерьере. Это красивая возможность освещения отдельных частей декора, выделения окантовки мебели и подчеркивания подходящей геометрии комнаты.

Схема подключения светодиодной ленты 220 в к сети

Обычная схема светодиодного изделия содержит блок питания и механизм контроллера

Внедрение светодиодных лент и их плюсы

Диодная лента является гибким основанием, на котором распределены контактные полосы со светодиодами. Конструкция наделена плюсами:

  • экономный расход электричества;
  • доступная цена;
  • доступный и легкий установка;
  • нужна в качестве подсветки для потолков;
  • долгие эксплуатационные сроки.

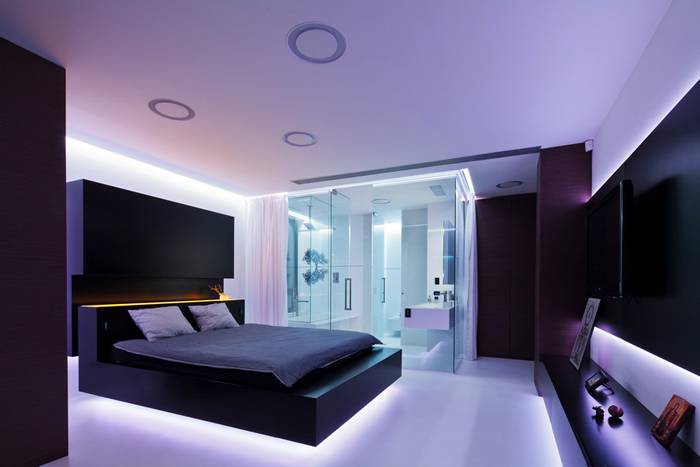

Оригинальное изделие разнообразит любой интерьер

Оригинальное изделие разнообразит хоть какой интерьер

При выборе диодной ленты для потолка либо для другой подсветки проверьте такие характеристики, как уровень защиты, цветовая палитра свечения и плотность светодиодов.

Нужная информация! Диодные элементы выполняются в разных вариациях. Это одноцветные и разноцветные элементы.

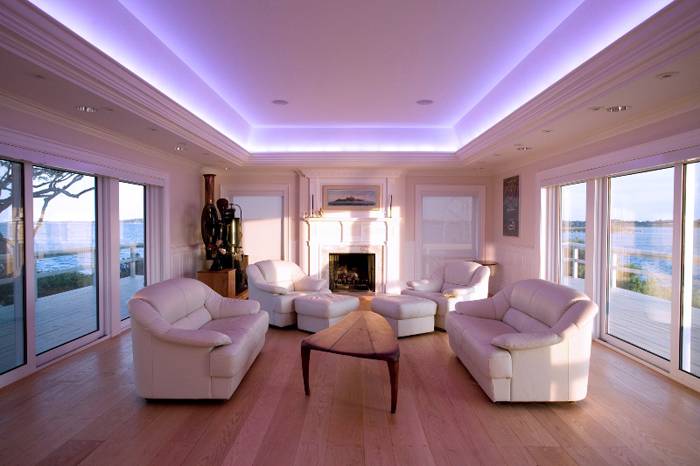

Варианты подсветки потолка светодиодной лентой

Из-за компактности для монтирования световой дорожки на потолок не необходимы значимые пазы. Для монтажа довольно несколько см. При всем этом применяются монохромные изделия либо шлейфы разных цветов.

Подсветка навесной конструкции и отдельных элементов

Подсветка подвесной конструкции и отдельных частей

Выбирая методы, как установить светодиодные ленты для подсветки потолка, можно избрать различные варианты выделения контуров. Зависимо от габаритов диодов выделяются такие варианты — SMD 5050 либо SMD 3528. 1-ый вариант наделен более массивным свечением светодиодов, которые могут источать несколько цветов (RGB — устройства). При наличии пульта и контроллера можно задать не только лишь палитру цветов, но и временной промежуток.

Такие устройства классифицируются по количеству диодов, которые размещаются на одном метре гибкой дорожки. Чем больше плотность, тем паче броским будет свечение. Для подсветки потолков не надо выбирать лампы с броским свечением, так как такое освещение не будет употребляться в качестве основного источника света, а только малость обозначит контуры.

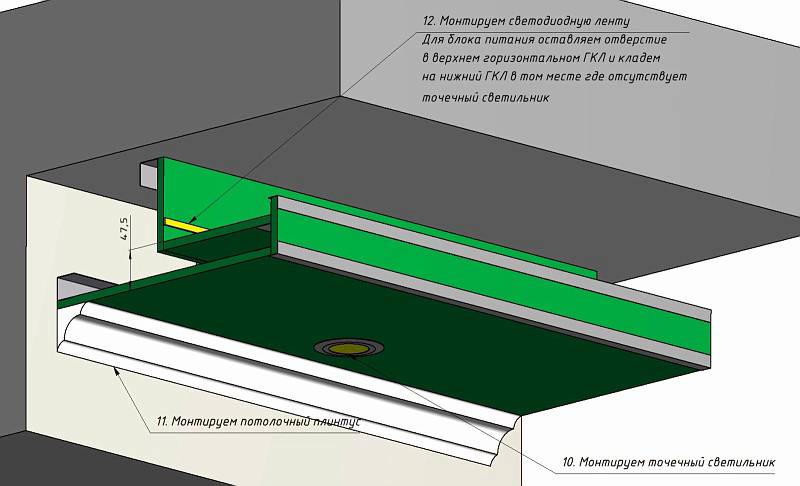

Монтаж изделия в потолочный плинтус

Установка изделия в потолочный плинтус

Нужная информация! Светодиодная полоса обычно скрывается в натяжную конструкцию либо за гипсокартон. Если схожих вариантов нет, то устанавливается особый профиль.

Достойные внимания идеи использования светодиодной конструкции в интерьере

Подобные устройства применяются в качестве местного освещения и дополняют главные осветительные приборы. Их используют и для декорирования определенной зоны. Это может быть фартук в кухонной зоне либо изголовье спального ложа.

Стильно смотрится подсветка с двух сторон

Модно смотрится подсветка с 2-ух сторон

При помощи такового метода освещения можно отделить рабочую зону на кухне. Декоративные подсветки используются для кухонных шифанеров и потолочных ниш. Елена в нижней части шкафа применяется, когда гарнитур стоит на ножках. При всем этом создается воспоминание летящих шифанеров. Подсветка шифанеров изнутри становится пользующейся популярностью из-за удобства и функциональности.

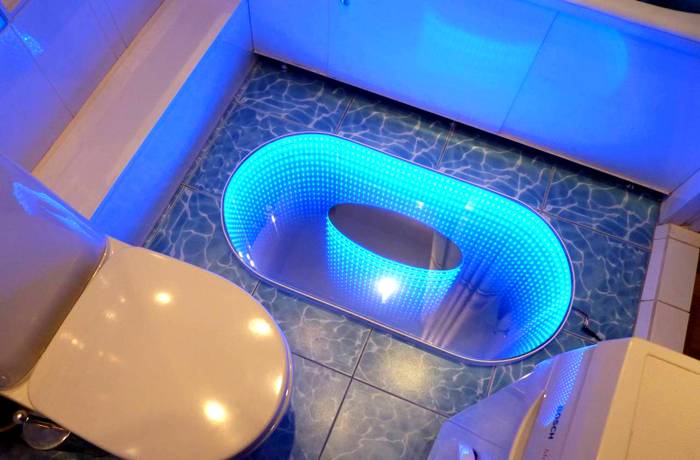

Оригинальное решение для ванной

Оригинальное решение для ванной

Особенно смотрится подсветка в ванной комнате. При всем этом подсветить можно потолки, стенки и зеркала. Светодиодные ленты могут освещать место перед зеркалом либо устанавливаться за зеркала.

В детской комнате при помощи разноцветных светодиодов можно сделать неунывающую и теплую атмосферу. Монохромные источники света подчеркивают элементы декора и некоторые предметы мебели.

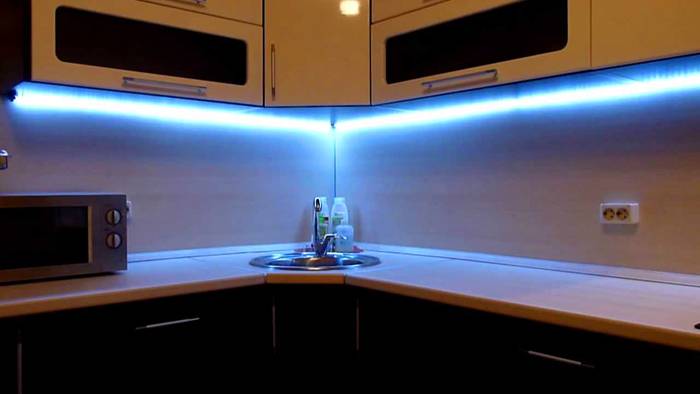

Подсветка рабочей зоны на кухне

Подсветка рабочей зоны на кухне

Светодиодные полосы присваивают объем полкам и стеллажам, при подсвечивании их с торцевой части. Красиво смотрятся специально подсвеченные картины, портьеры либо шторы.

Нужная информация! Внедрение подсветки в потолочной нише, позволяет визуально прирастить высоту помещения и даст места и объема.

Как избрать светодиодные ленты для дома?

Осуществляется без блока питания подключение светодиодной ленты 220в. К электролинии устройство подсоединяется кабелями питания. Подобные изделия делаются с различными формами защиты: от пыли, грязищи, влажности и механических повреждений. Самоклеющиеся ленты делаются на гибких базах. При всем этом полоса нарезается на отрезки.

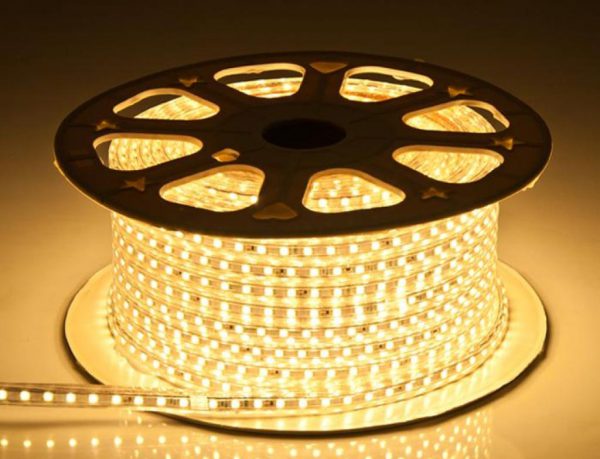

Установка полоски

Разновидность светодиодов определяет вероятное энергопотребление изделия. Отличается многообразием световая температура и палитра цветов свечения. Установка осуществляется с помощью клипс, которые обеспечивают незамудреное крепление. На внутренней стороне ленты находится липкая прослойка. Для фиксации конструкции убирается слой защиты и липкой стороной фиксируется к поверхности.

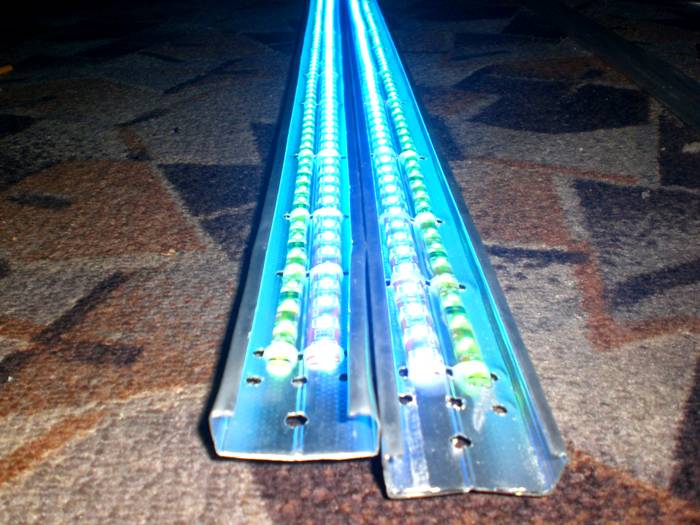

Укладка прибора в профиле

Укладка устройства в профиле

Аспекты монтажа

Как выполнить подключение схемы светодиодной ленты 220в к сети, отлично знают спецы. Они могут мастерски провести установка и дадут для вас советы по уровню освещенности в комнате и равномерному рассредотачиванию подсветки.

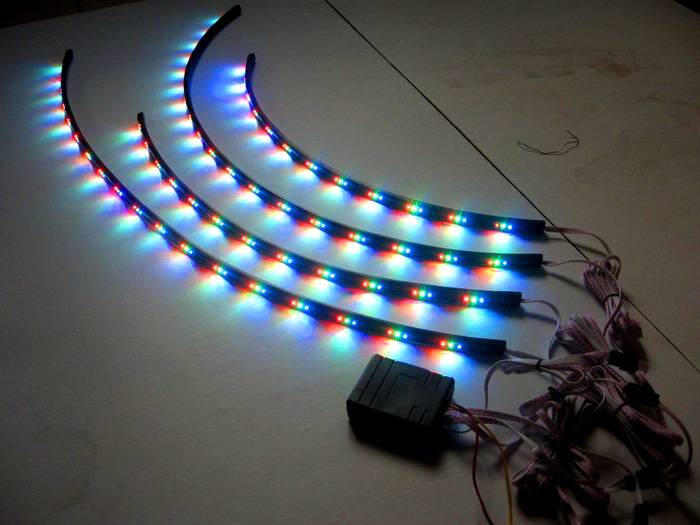

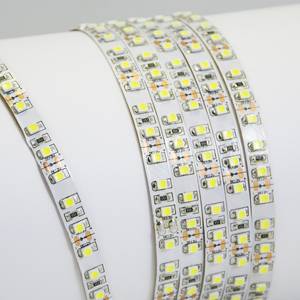

Отдельные элементы полосы RGB

Отдельные элементы полосы RGB

Современные виды светотехнического оборудования подразумевают внедрение высококачественного кабеля с неотклонимой изоляцией. При монтаже принципиально соблюдать все измерения и требования к свету по СНиП.

Какая стоимость за метр светодиодной ленты 220в?

Таблица 1. Средняя цена метра светодиодной ленты 220в

ИзображениеМоделиМощность, ВтКол-во диодовЦвет свечения Цена, руб.
Apeyron led smd 5050 12 60 RGB 1480
Gauss led 5050 12 60 Холодный белоснежный 1770
Эпоха 3528-220-60led 4,8 60 Зеленый свет 1400
Apeyron Electrics 12 60 Теплый белоснежный 2070
Novotech 357253 4,8 60 Теплый белоснежный 1460
Silverstar 5050 smd 12 60 Холодный белоснежный 1600

Светодиодные изделия от различных производителей различаются параметрами защиты, плотностью диодов и размерами. Ленты предлагаются потребителям в рулонах.

Для сотворения равномерного освещения, приобретите профили с рассеивателями. Для наилучшей маскировки сможете избрать профили углового типа, которые обеспечивают доброкачественную защиту. Есть изделия, которые можно подключить к обыкновенной розетке.

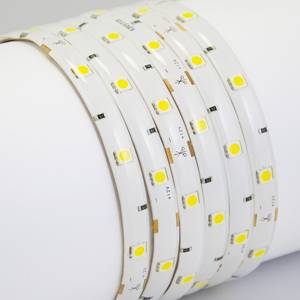

Установка отдельных элементов в осветительном приборе

Установка отдельных частей в осветительном приборе

Так как ленты имеют различное напряжение, то сходу обусловьтесь, какое дополнительное оснащение может пригодиться. Вероятнее всего, это сетевые шнуры, блоки питания и различные соединители. Средняя цена метра светодиодной ленты с 60 диодиками составляет около 70 рублей. А стоимость за того же размера за изделие, но с 120 элементами будет около 140 рублей.

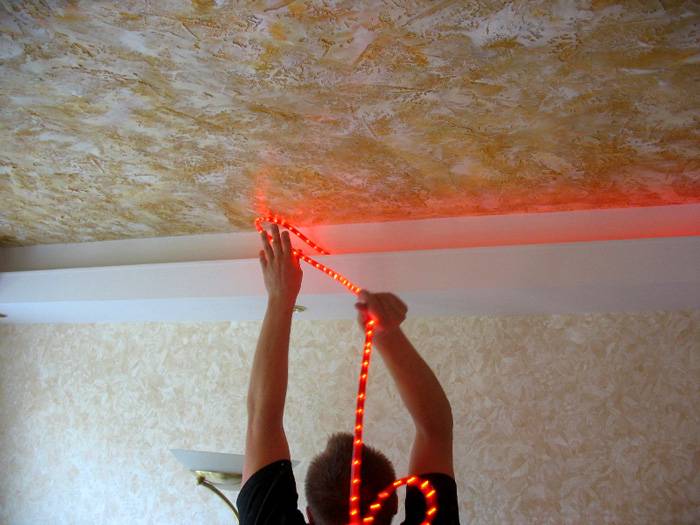

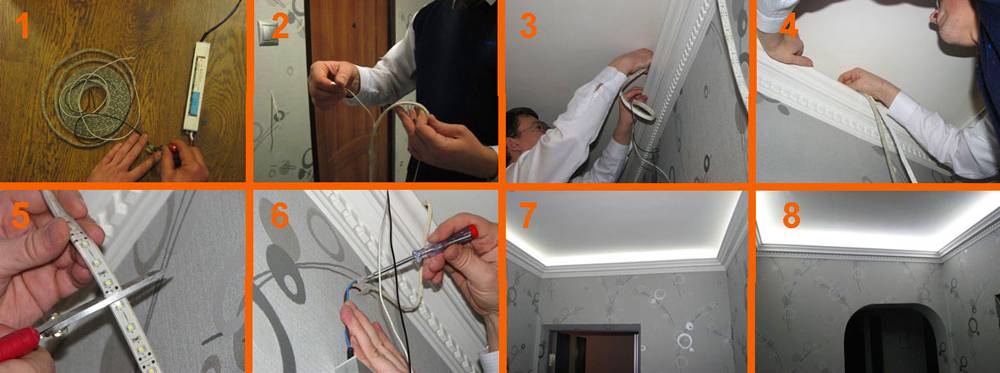

Монтаж ленты своими руками

Установка ленты своими руками

Нужная информация! Покупая светодиодную модель освещения, вы сильно сэкономите, так как схожий вариант потребляет меньше электроэнергии, чем лампочки накаливания.

Схема подключения светодиодной ленты 220в к сети: тонкости работы

Предлагаем для вас разглядеть, как осуществляется схема подключения светодиодной ленты 220в к сети. Мы для вас рекомендуем приобрести готовый набор ленты со всеми комплектующими. Так как, покупая детали по отдельности, очень трудно верно посчитать принципиальные характеристики.

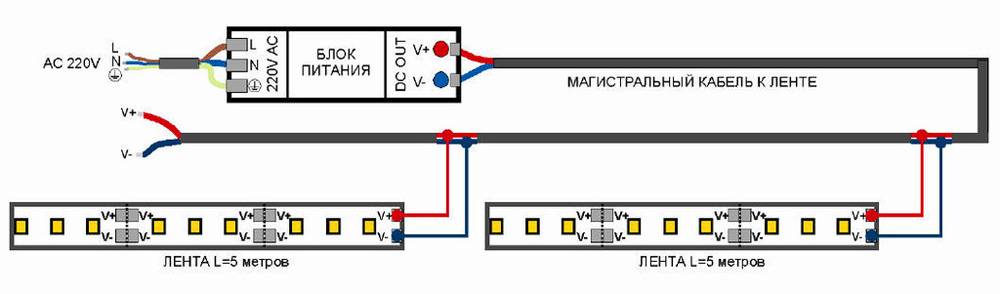

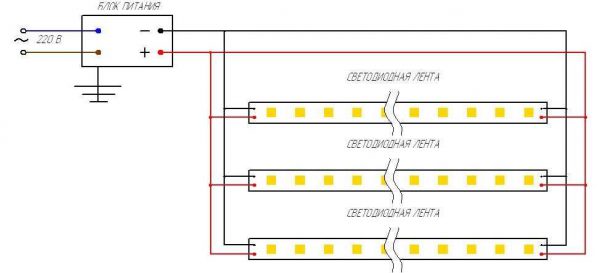

Вариант схемы подключения

Вариант схемы подключения

К примеру, RGB лента оснащается следующими элементами:

  • катушка;
  • блок питания;
  • пульт для управления;
  • датчик и особый контроллер.

Диодную дорожку можно подсоединить различными способами. Крепкое соединение обеспечивает пайка проводов. Пользуются популярностью коннекторы либо зажимы двухстороннего типа. С одной стороны коннектор соединяется с лентой, а с другой стороны подключаются провода, которые подают напряжение. Применяется метод с зажимами 220 вольт.

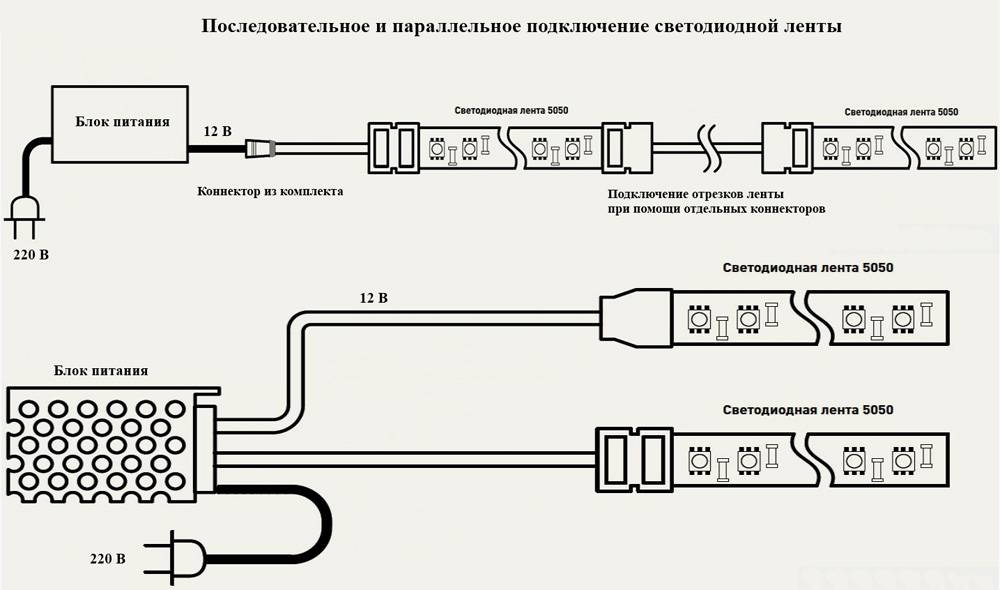

Разные варианты подключения светодиодной конструкции

Различные варианты подключения светодиодной конструкции

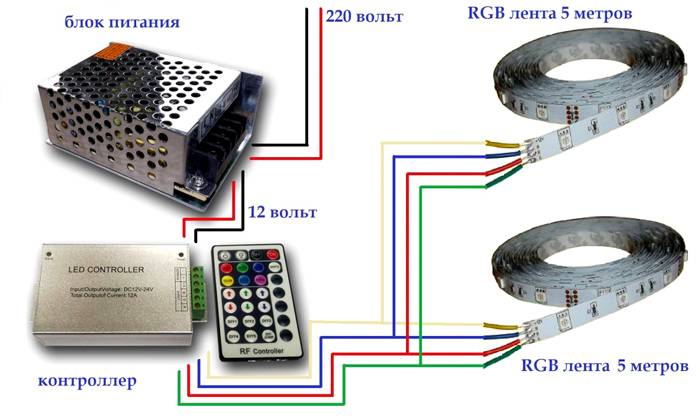

Дорожки RGB подключаются спецефическим образом:

  • в механизме предвидено четыре контакта, каждый тянется к определенному светодиоду;
  • контакты определяются с помощью определенной маркировки;
  • из контроллера выводится четыре провода разных цветов;
  • провода ленты и контроллера соединяются с помощью пайки, зажимов либо коннекторов.

Правильное подсоединение светодиодной ленты

Правильное подсоединение светодиодной ленты

При помощи светодиодных конструкций вы сможете воплотить любые дизайнерские задумки и достойные внимания проекты. Вы сможете использовать уникальные источники освещения для контурных подсветок полов, ступеней, мебельных гарнитуров и различных декоративных частей. Схожее освещение с фуррором применяется для подсветки недоступных мест и только облагораживает интерьер.

Видео: Как подключить светодиодную ленту к 220в
