Как подключить светодиодную ленту к выключателю

Кажущееся, на 1-ый взор, обычным подключение светодиодной ленты на 12 вольт к блоку питания (БП), по сути таким не является. Дабы собранная осветительная система была надёжной и долговременной, нужно заблаговременно учитывать все аспекты, найти подходящий себе метод монтажа и подключения и только после чего приступать к выполнению работ.

Подключение светодиодной ленты впрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания неизменного тока напряжением 12 В. Пореже встречаются светодиодные ленты с питанием 5 вольт или 24 вольт и выше. Включать такие осветительные приборы впрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы просто перегорят.

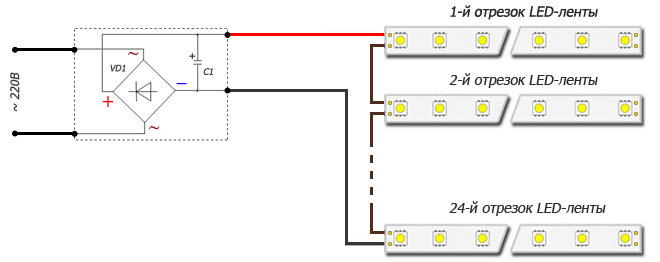

схема подключения LED-ленты напрямую к 220v

Все же существует один рабочий метод, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Потом их нужно соединить между собой последовательно. Для этого при помощи недлинного провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Дальше припаивают провод к минусу второго и плюсу третьего отрезка и т.д.. В итоге, заместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся распрямить и сгладить напряжение при помощи диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится приблизительно 280 В.

Невзирая на то что данная схема полностью работоспособна, у неё есть ряд недочетов:

  • на каждом из отрезков в местах пайки находится опасное для жизни высочайшее напряжение;
  • конструкция имеет низкую надёжность из-за множества соединений;
  • низкая эргономичность готового изделия.

Дабы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно приобрести готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазовой бытовой сети переменного тока. Её конструктивное отличие заключается в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост заходит в набор поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно отыскать в отдельной статье о светодиодных лентах на 220 вольт.

Внедрение бестрансформаторной схемы

Желание сберечь на покупке высококачественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Обычная схемотехника, дешевые составляющие и возможность резвого производства своими руками – вот главные достоинства БТБП. Вправду их можно повстречать практически во всей электронной китайской продукции, работающей от сети 220 В (стенные часы, люстры с ПДУ, реле напряжения и т.д.) Но по сути схемы питания, в каких нет трансформатора, имеют два существенных недочета:

  1. Отсутствие гальванической развязки, в итоге чего потенциал высокого напряжения находится на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам небезопасно для жизни и может вызвать сильный удар током.
  2. Низкая надёжность. С течением времени конденсатор теряет ёмкость, напряжение на выходе понижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то присоединенная светодиодная лента вполне перегорит.

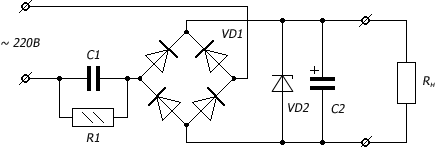

простейшая схема

Простой традиционный вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С1), который понижает сетевое напряжение до подходящего значения. Потом оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С2). Расчёт ёмкости гасящего конденсатора создают, исходя из данного напряжения и тока в нагрузке. Ввиду вышеперечисленных недочетов подключать светодиодную ленту через таковой блок питания не рекомендуется.

Активное использование БТБП в китайской электронике обосновано только экономией средств.

Схема подключения светодиодной ленты через блок питания

Дабы 12 вольтовая светодиодная лента размеренно работала в протяжении длительных лет, её нужно подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый верный вариант – импульсные источник питания имеют малый вес и малогабаритные размеры, высочайший КПД и коэффициент стабилизации, также неопасны в эксплуатации. К недочетам можно причислить генерацию импульсных помех, отдаваемых назад в сеть и сложность схемы, для ремонта которой необходимы особые способности.

Принять правильное решение в пользу того либо другого источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

до 5 метров

Очень нередко рядовых юзеров интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Здесь все просто. Довольно пользоваться приведенной ниже схемой. Функцию подключения делают в следующей последовательности:

  • при помощи коннектора либо путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм 2 ;
  • свободные концы этих проводов зажимают в соответственных клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом делают параллельное подключение нескольких отрезков к одному блоку питания. Главное, дабы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

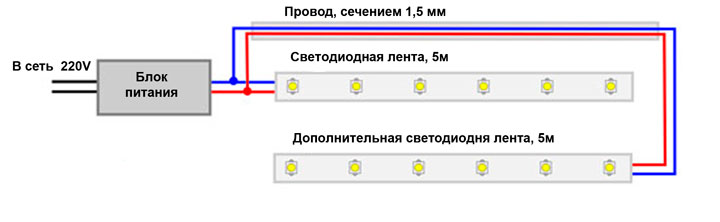

Дабы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в итоге чего к самым далеким светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого метода – равномерное свечение, а минус – издержки на дополнительные провода.

Выше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а принужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узенькие, и рассчитаны на подключение определённого количества светодиодов. Конкретно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров. Дабы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует делать по одной из приведенных схем ниже. 1-ый вариант подразумевает внедрение 1-го блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на любой из 5 метровых отрезков подаётся с обеих сторон. Во 2-м варианте каждый отрезок запитан от отдельного источника 12В. Воплотить данную схему мало труднее, так как будет нужно очередной блок питания и больше соединительных проводов. На третьей схеме не считая 2-ух источников неизменного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задачка усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные методы включений LED-лент являются типовыми, но их варианты могут употребляться для разработки более сложных схем с целью реализации определенных задач либо ублажения требований заказчика.

Подключение RGB либо RGBW LED-лент

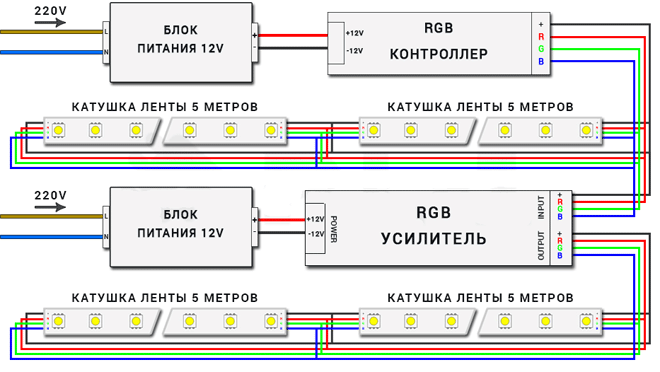

подключение RGB-ленты

Правила и особенности подключения, о которых было сказано выше, нужно соблюдать и при монтаже мультицветных аналогов. Но многофункциональные схемы с RGB и RGBW лентами будут смотреться мало труднее из-за возникновения контроллера и дополнительных проводов. RGB/RGBW контроллер существенно расширяет способности осветительной системы за счёт диммирования отдельных цветов, сотворения световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с раздельно расположенными белоснежными светодиодами, что позволяет применять такую систему не только лишь, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все главные схемы, правила монтажа, примеры и аспекты включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

подключение через выключатель

Очевидно, хоть какой осветительный устройство должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, дабы эксплуатация всей осветительной системы была неопасной? В этом вопросе только один верный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока. Если выключатель установить в цепи неизменного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-1-х, радиодетали имеют рабочий ресурс, который будет исчерпан существенно ранее. Во-2-х, блоку питания придётся круглые сутки противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько принципиальных моментов

Руководствуясь описанными советами, нетрудно будет создать схему для реализации подсветки либо настоящего освещения, высчитать длину проводов и найти среднее место размещения каждого многофункционального блока. Но до того как приступить к выполнению работ следует держать в голове о правилах техники безопасности:

  • работы по подключению и монтажу делать лишь на отключенном оборудовании;
  • перед первым включением дополнительно проверить надёжность всех контактов и корректность собранной схемы.

Также рекомендуется заблаговременно приобрести некоторые расходные материалы:

  • термоусадочную трубку для изоляции спаянных участков проводов;
  • наконечники для проводов;
  • коннекторы для последовательного соединения 2-ух участков лент;
  • дюралевый профиль, дабы не допустить перегрев светоизлучающих диодов.
Читайте по теме:  Подключение глубинного насоса к гидроаккумулятору

В статье были определены все главные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К огорчению, разглядеть все схемы нереально, ввиду обилия их вариантов. К тому же неизменное улучшение светодиодной продукции содействует возникновению новых схемных решений, которые могут вызывать у рядовых юзеров вопросы с подключением и проведением расчётов.

Если у Вас появились трудности с подключением – задайте вопрос в комментах ниже, наши технические спецы непременно посодействуют.

Как подключить светодиодную ленту 220 вольт. Обзор плюсов и недочетов.

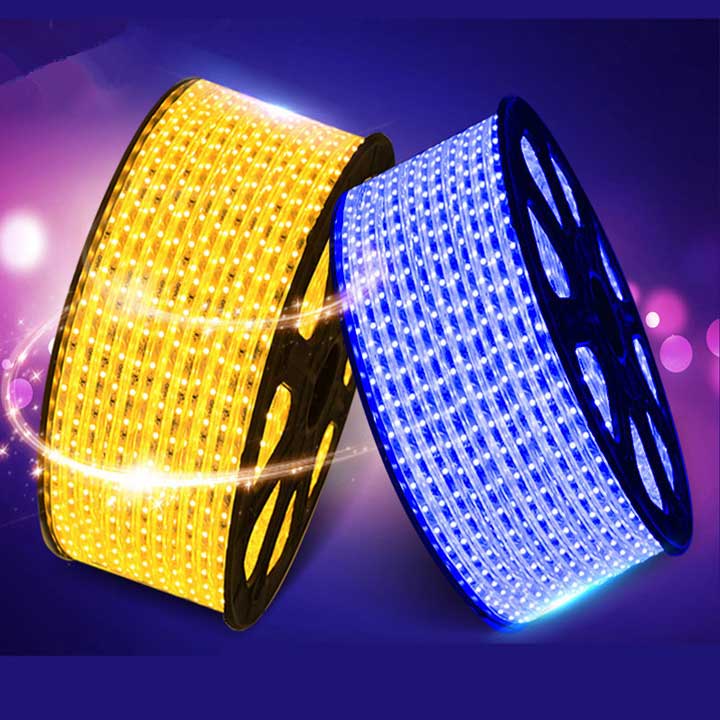

бобины с лентой 220

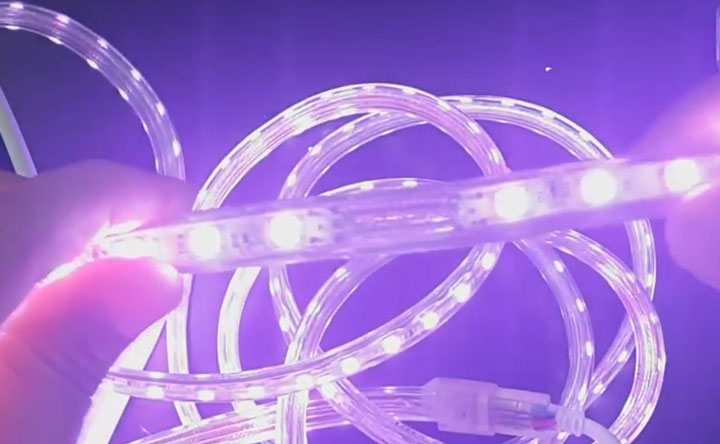

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно впрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку либо через выключатель, или фотореле.

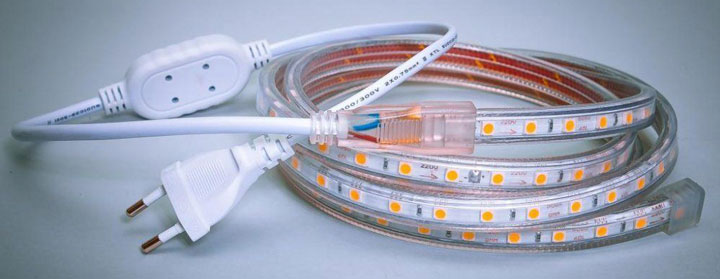

шнур для подключения светодиодной ленты в розетку 220В

Правда для этого для вас пригодится особый провод. Этот провод имеет в собственной конструкции диодный мост — выпрямитель.

Цена такового шнура 2-3 бакса. Сравните это с ценами на блоки питания!

Также для подключения для вас пригодится:

Какие же достоинства имеет светодиодная лента 220В?

1 Как уже было сказано выше, она не просит блока питания.

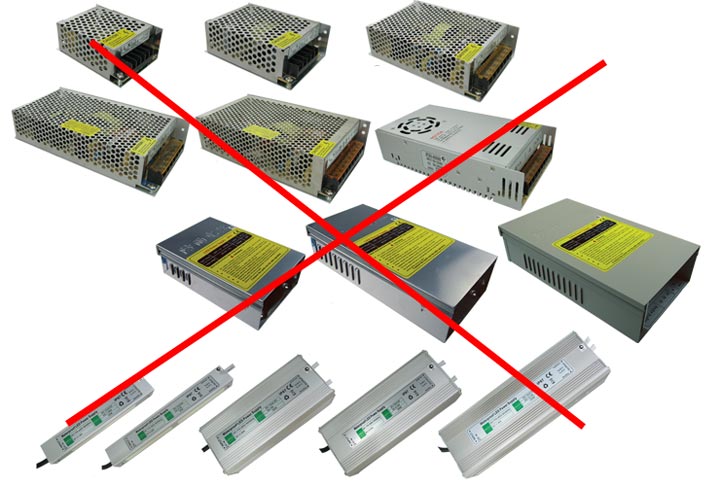

блоки питания не нужны для лент 220В

Отсюда выходит значимая экономия общих издержек.

2 Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

параллельное соединение кусков светодиодной ленты по 5м

Для вас уже не придется паять параллельные куски, соединяя их по несколько метров.

бобина со светодиодной лентой 100м

Она сходу может идти в катушках протяженностью по 50-100 метров.

Другими словами, если для вас нужно проложить подсветку на большенном протяженном участке, просто разматываете ее с бобины. С 1-го конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

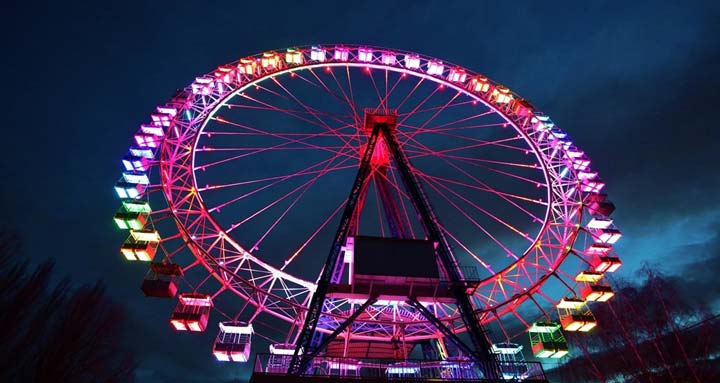

подсветка колеса обозрения лентой до 100м

Если необходимо осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента таковой длины должна быть маломощной — до 10 Вт.

место соединения светодиодной ленты 220В провал освещения

Еще имейте в виду, что в местах соединения отдельных кусков, будут маленькие "провалы" освещения из-за вставок и огромного расстояния между светодиодами.

3 Светодиодная лента сходу идет в силиконе со степенью защиты IP65 — IP68.

степени защищенности светодиодных лент

Ее можно протирать увлажненной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождика, снега и т.п.

4 У лент 220В отсутствуют строгие требования по наименьшему сечению проводов питания.

какими проводами подключать питание светодиодной ленты

Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

то для 220В можно выбирать и наименьшие сечения.

Правда тут уже будет играть огромную роль механическая крепкость жил, а не их электрическое сопротивление и токопроводимость.

Казалось бы, достоинства таковой ленты неопровержимы. Почему же многие все-же отрешаются от нее в пользу других вариантов, подключаемых через блоки питания?

Так как, не считая перечисленных преимуществ она имеет ряд существенных недочетов, из-за которых люди отрешаются с ней работать наотрез.

1 1-ый недочет, как это не удивительно, проистекает из ее первого же достоинства. Это отсутствие блока питания.

Если его нет, означает и отсутствует фильтрующий и стабилизирующий элемент в цепи. Другими словами, все перепады и скачки напряжения, которые происходят в сети, будут впрямую сказываться на светодиодной ленте.

перегоревшие светодиоды

Свалилось напряжение в розетке — свалится напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высочайшей возможность могут перегореть.

2 Эту ленту нельзя порезать такими малеханькими отрезками как ленты 12 и 24В.

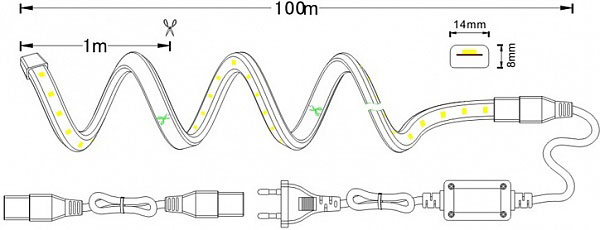

как можно отрезать светодиодную ленту 220В

Зависимо от типа светодиода ее можно отрезать:

  • по 1 метру
  • по 2 метра

Другими словами, меньше чем по полуметра, светодиодную ленту 220 Вольт вы порезать не можете.

Это все впрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В конечном итоге выходит приблизительно отрезок с наименьшим количеством светодиодов 60 штук. Это как раз таки и есть полуметра.

Таким макаром, если для вас нужна подсветка недлинного участка в 30 либо 80 см, то выполнить у вас этого не получится.

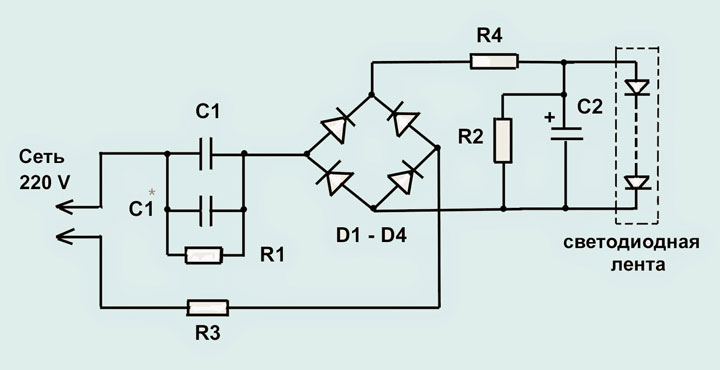

схема безтрансформаторного блока питания

Этот недочет снова же проистекает из-за отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не довольно.

Вашим очам зрительно этого может быть не видно, но по всем нормам, такая частота пульсации не допустима в жилых помещениях.

На камеру в этом видеоклипе очень отлично видна интенсивность пульсации:

Таким макаром, светодиодная лента установленная в доме либо квартире будет повсевременно мелькать и оказывать влияние на ваше здоровье, ваши глаза и самочувствие.

Полностью вероятны неизменные мигрени. А вы и догадываться не будете из-за чего они.

4 Очередной недочет, снова же проистекающий из плюсы — покрытие из силикона.

силиконовое покрытие ленты 220В

Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно нагреваться. Соответственно от нее нужно отводить тепло и наклеивать на дюралевый профиль.

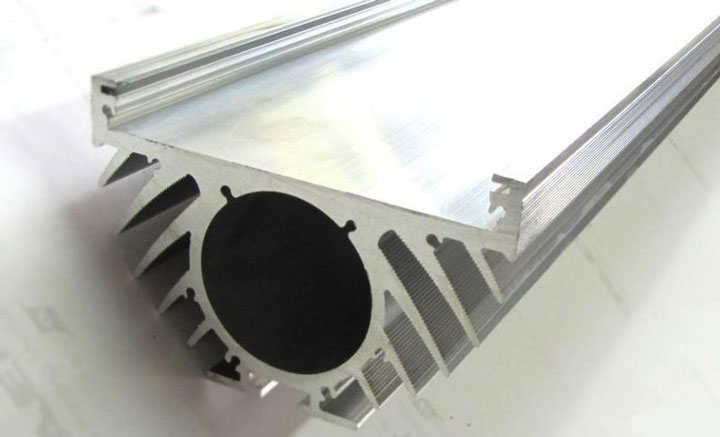

аллюминиевый профиль для светодиодной ленты

Но из-за того, что она со всех боков в силиконе, настоящего контакта с дюралевой подложкой не будет. Практически, настоящего остывания таким методом не достигнуть.

В особенности в летний период времени она будет повсевременно перенагреваться. А это в свою очередь, впрямую сказывается на сроке службы изделия в целом.

Не считая того, силикон в дешевых лентах, обычно, зловонный. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень долгий промежуток времени эксплуатации, дабы этот запах отчасти либо стопроцентно выветрился.

5 Светодиодная лента 220В не неопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совершенно другое иметь дело с 220V. Работать тут необходимо с соблюдением правил техники безопасности.

Неприемлимо, дабы кое-где оказался не герметичный отрезок либо торчащие кусочки проводов. Помните, что силиконовая оболочка тут играет прежде всего роль вашей защиты от высокого напряжения, а уже позже защищает ленту от воды.

6 Малый срок службы и малая яркость.

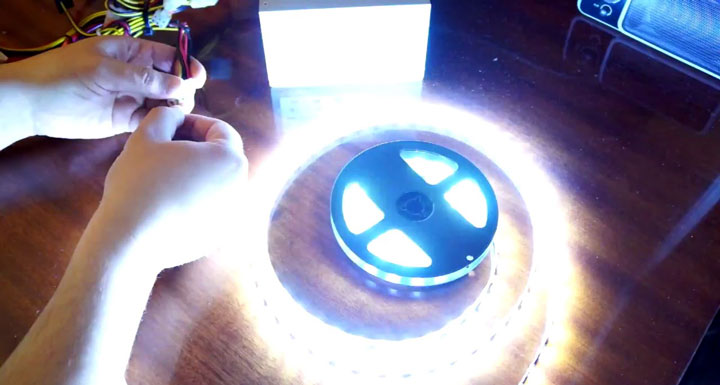

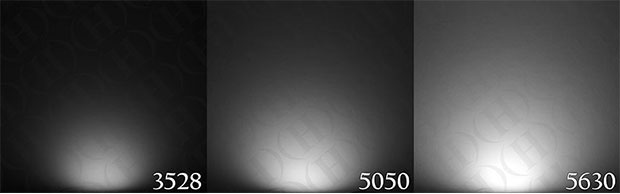

степень яркости светодиодов

Большая часть лент 220V встречающиеся в магазинах идет не высококачественного выполнения. В них применяются не надежные светодиоды. Тем самым они выходят из строя еще резвее.

Средний срок службы таких изделий — 1 год.

После этого, придется снова идти в магазин и брать новейшую. И это не считая трудозатрат на повторный установка.

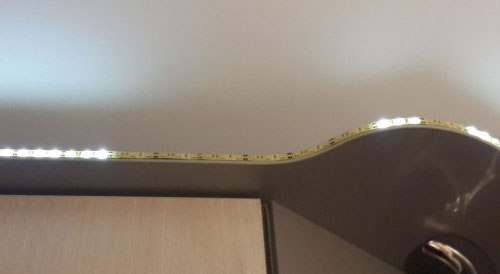

яркая светодиодная лента

Кроме этого, учитывайте таковой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

7 Отсутствие самоклеющейся подложки.

Вы не можете без дополнительных аксессуаров приклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, или применять простые кабельные стяжки.

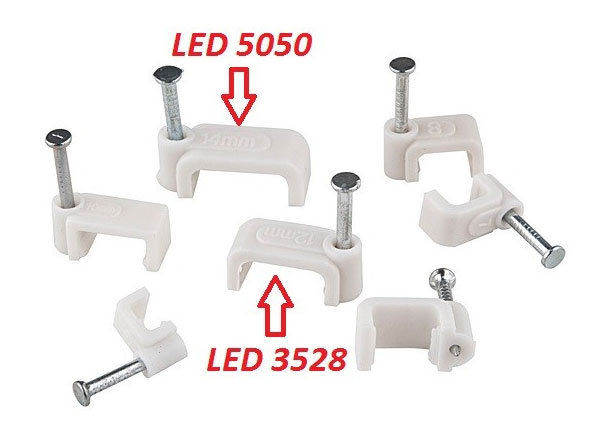

скобы под крепеж для светодиодных лент

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не желаете, дабы излишние элементы крепежа портили подсветку, используйте авто обоесторонний скотч. Но снова же от температуры нагрева он может просто отклеиться.

Установка и подключение

Для того, дабы подключить светодиодную ленту на 220 Вольт для вас пригодится:

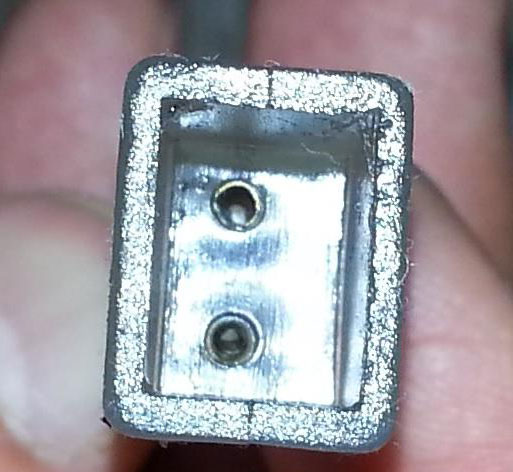

вилка коннектор для подключения светодиодной ленты 220 Вольт

У нее сначала должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

Она нужна в целях безопасности. И одевается в самом конце отрезка.

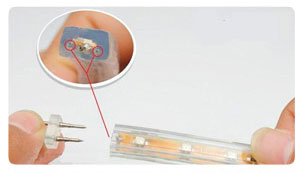

подключение вилки коннектора к светодиодной ленте

Сперва вставляете вилку-коннектор в отверстия находящиеся по бокам силикона. Тем, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

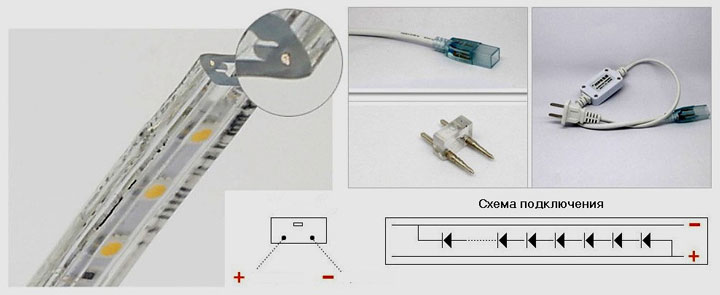

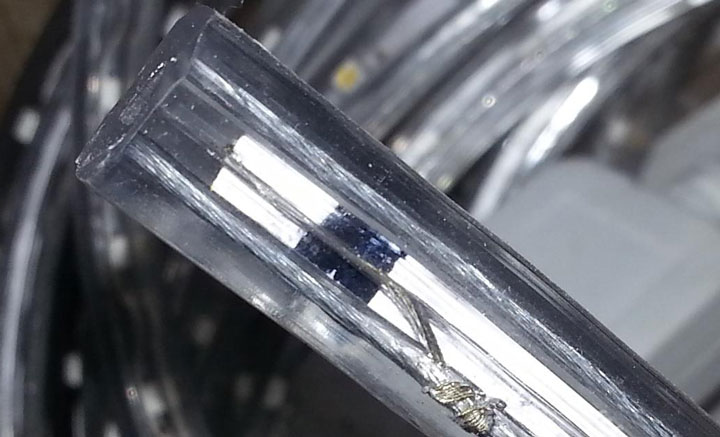

параллельное питание светодиодов в светодиодной ленте 220В

Практически, в самой ленте, таким макаром реализовано параллельное подключение. И выходит, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Дальше подключаете питающий шнур. Тут необходимо будет соблюсти полярность.

По самой вилке не будет понятно, где плюс "+", а где минус "-". Это необходимо выяснять экспериментальным методом, к примеру с помощью мультиметра.

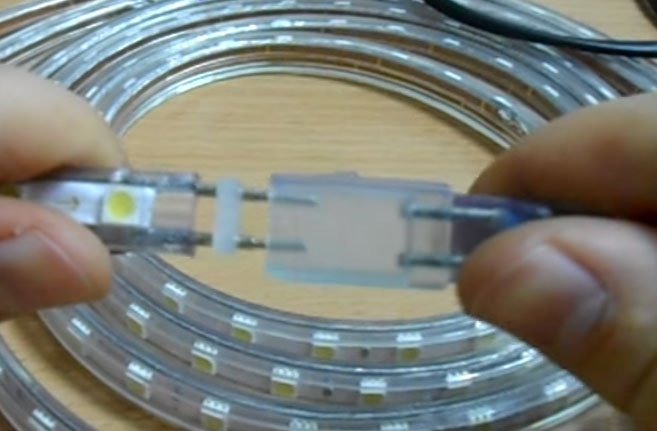

подключение светодиодной ленты 220В как делается

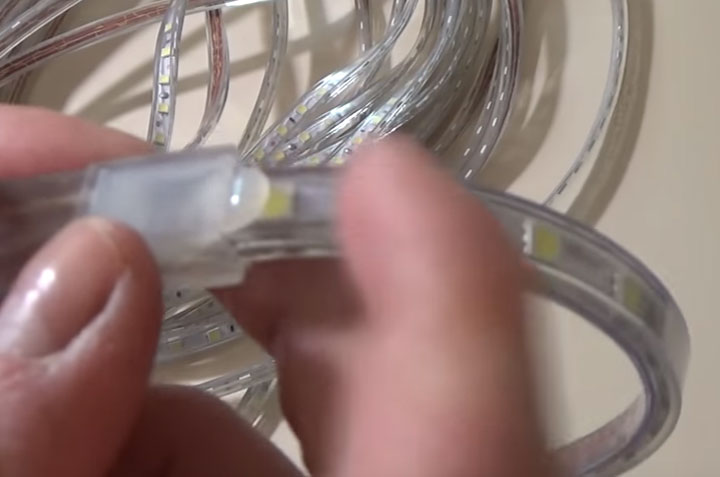

После чего отыскиваете плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С оборотной стороны сходу одеваете заглушку.

защита термоклеем стыков светодиодной ленты 220В обязательно

Для полной герметизации нужно будет промазать термоклеем все соединения и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и услаждаться освещением.

Бывает такое, что полярность все-же перепутывается. Не переживайте, ничего при всем этом не замкнет и не взорвется. Лента всего только не будет светиться.

Для исправления трудности, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

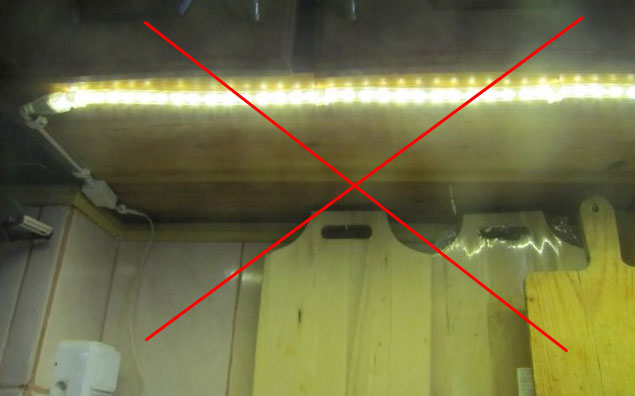

светодиодная лента запрещена в жилых помещениях

Исходя из всего вышеизложенного, использовать светодиодную ленту 220В в помещениях не рекомендуется. И уж тем паче не неопасно ее вешать в ванных комнатах, банях, около умывальника и т.д.

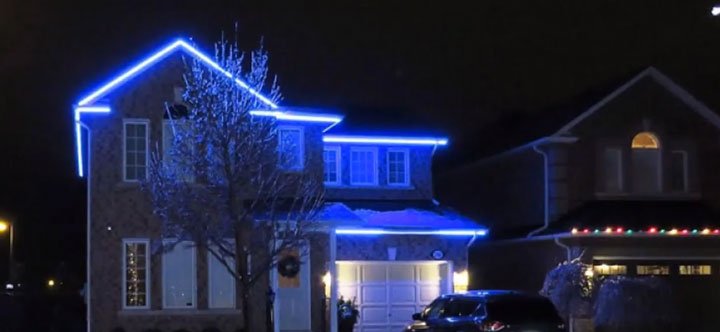

подсветка жилого дома светодиодной лентой 220В

Она прежде всего совершенно подходит для уличного монтажа — подсветки фасадов, заборов, частей архитектуры.

Очень нередко ее используют на маркетинговых щитах, вывесках, в качестве вербования внимания. Можно также применять зимой, под Новый Год, для декорации деревьев во дворе дома.

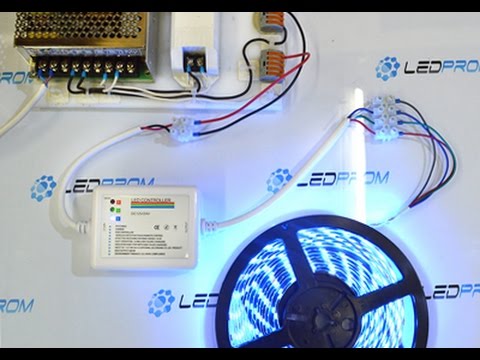

Видео: Правильный выключатель для светодиодной ленты
