Как подключить электрический котел отопления

Электрокотлы инсталлируются на данный момент достаточно нередко. Но в большинстве домов делают только роль резерва. Обычно, основными являются газовые и твердотопливные котлы, эксплуатация которых в разы дешевле. Но время от времени, при соответственном оборудовании, и электрокотел применяется как основной…

Как удешевляется термическая энергия от электрокотла? Как верно подключить, какую схему применять?

Одно важное преимущество этого теплогенератора понятно – наилучшая комфортность и беспроблемность при эксплуатации, а далее…

Какая мощность будет нужно

Сколько мощности будет нужно на отопление дома?

  • Понятно, что для хорошо утепленного дома будет нужно 10 кВт на 100 м кв.
  • Для домов, построенных по энергосберегающим технологиям, такая мощность будет уже лишней.
  • Но если коробка характеризуется как «совсем холодная», то и 20 кВт будет маловато….

Для среднего дома подбор можно выполнить конкретно так – 1 кВт на 10 м кв. Если на практике оказывается мало, то экономически целенаправлено не увеличивать мощность, а утепляться, — поменять поначалу окна-двери, потом увеличивать слой теплоизолятора на чердаке….

Подходит ли электрокотел для неизменного отопления

Исходя из убеждений удобства и надежности, цены ремонта – электрокотел самый наилучший теплогенератор. Неувязка в цены электроэнергии. Ею отапливать по дневному тарифу нерентабельно.

2-ая неувязка – в выделенной на объект мощности. Хватит ли ее для настоящего отопления дома?

Отлично, если выделено 15 кВт трехфазного электропитания 380В. Тогда можно установить котел мощностью 12 кВт, еще 3 кВт пойдут на бытовые нужды.

Но если питание 220В и допустимая мощность котла всего 4 кВт, то он может рассматриваться только только как аварийный вариант, дабы поддержать тепло на случай выхода из строя основного. Либо для отопления в межсезонье, по дешевенькому тарифу, но такие схемы подвергнутся рассмотрению далее…

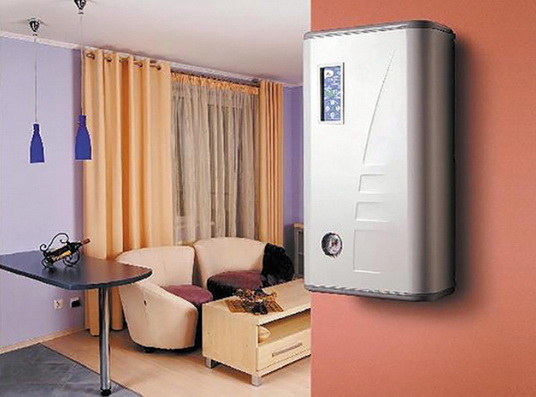

Электррокотел это удобно

Подключаем электричество – дабы не загорелось

Дабы электрокотел работал без заморочек, прежде всего его необходимо верно подключить к электропитанию. У разных моделей свои особенности. Но все заводские агрегаты оснащаются электрической принципной схемой подключения и аннотацией. Эти документы исполняются в точности.

Общим во всех вариантах остается следующее.

  • Использование кабелей определенного типа с медными жилами соответственного сечения.
  • Подключение только цельными отрезками кабелей, счалки не допускаются.
  • Недопустимость применения для неизменного включения/выключения выключателей автоматических (ВА) и других защит, — если котел не оснащен выключателем, то таковой устройство устанавливается в цепи дополнительно.
  • Использование электрических защит — реле утечки тока на землю (Устройство Защитного Отключения) и наибольшей токовой защиты (Выключателя Автоматического). Эти два устройства могут быть объединены в одном корпусе, и называться Дифференциальный Автомат.

Какое сечение жил и тип защит пригодятся

Вероятнее всего изготовитель даст исчерпающие советы по подбору электропроводников для подключений, и по выбору типа дифференциального автомата.

Все же, можно пользоваться следующей таблицей, в какой приведены свойства кабелей и электрических защит зависимо от мощности электрокотла. Тут приведены данные для трехфазного электропитания 380 В.

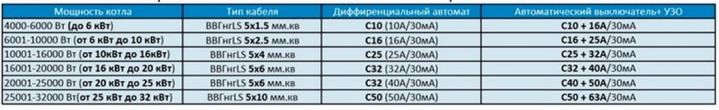

Таблица выбор сечения жил

Для котла в 12 кВт, при трехфазном питании, пригодится кабель ВВГнлLS, который содержит в себе 5 медных проводников, любой из которых имеет сечение 4 мм кв. Также АВ с током отключения 25А, УЗО с дифференциальным током 30 мА.

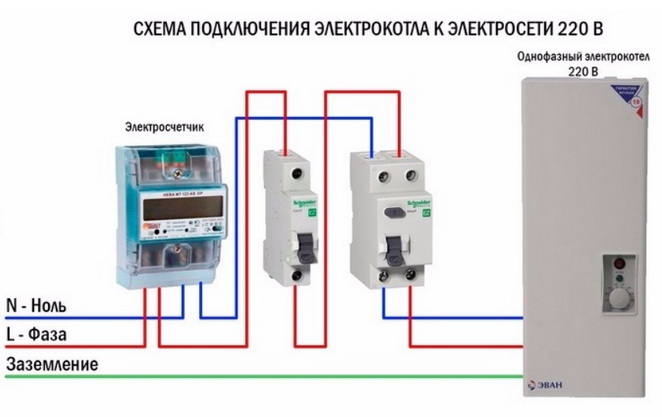

Схема подключения

Общие принципные схемы приведены на рисунках. Для электропитания трехфазного 380В, и двухфазного 220В.

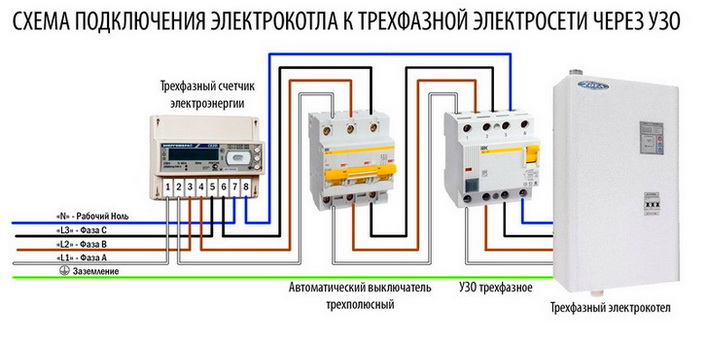

Схема включения котла на 3 фазы

Подключение двухфазного котла

Но принцип один – фазы защищаются и по мере надобности отключаются дифференциальным автоматом (защитным отключением и наибольшей токовой защитой).

Схема подключение ТЭНов котла

Котлы, которые в большинстве случаев используются в быту, имеют маленькую мощность – до 15 кВт, так как больше не позволяет подключать энергонадзор. Такие агрегаты могут оснащаться тенами рассчитанными на электропитание 220 В. При всем этом к трехфазной сети 380В они подключаются по схеме «звездой» с общим нолем.

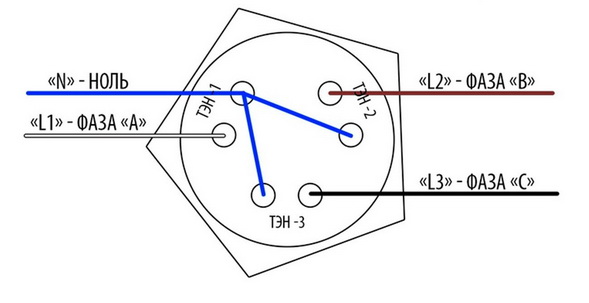

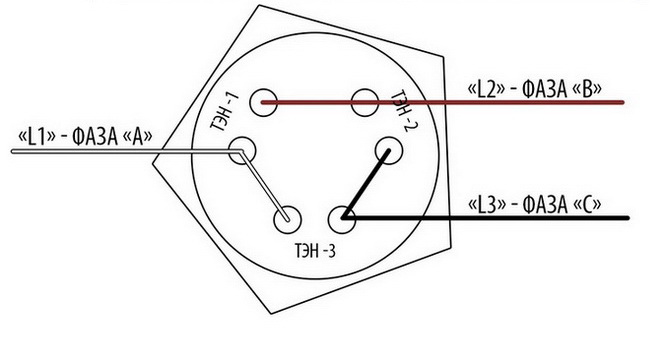

Подключение трех тенов звездой

На схеме приведены 3 ТЭНа расчитанные на работу в сети 220В, которые подключаются к трем фазам 380В. К примеру, 3 нагревателя по 4 Квт каждый, дают суммарную электрическую мощность 12 кВт. При таком подключении вероятна работа каждого ТЭНа независимо от примыкающего. Т.е. вероятен выбор режима мощности 4, 8 и 12 кВт.

Подключение ТЭНов и автоматики определенного электрокотла отображается в схеме электрической, прилагаемой к нему, что и должно исполняться.

Если тены рассчитаны на напряжение 380В, то они врубаются между фазами по «треугольнику».

Схема подключения тенов треугольником

Как работают защиты электрокотла

Устройство защитного отключения (реле утечки) ассоциирует силу тока проходящего через него по фазам. Эти значения в нормально-работающей схеме будут примерно равны. Но если появится повреждение (разрушена оболочка жил кабеля, разрушен потребитель, к примеру, прогорание тена и вода в корпусе…), либо к токоведущей части прикоснулся человек, то появится утечка тока из некий фазы. А между проводниками появляется разность (дифференциал) силы тока. При всем этом реле за очень маленький промежуток времени отключит сеть. Время срабатывания на отключения маленькое, через человеческий организм не успевает появиться страшная для здоровья сила тока.

Выключатель автоматический (наибольшая токовая) срабатывает при достижении данной силы тока в цепи. К примеру, при маленьком замыкании между фазами. В данном случае защитное реле не срабатывает, так как силы токов по фазам будут равны. Но наибольшая токовая защита, отключит сеть и предупредит воспламенение электрических устройств и проводников.

Как выполнить установка

Для конкретного монтажа электрических защит, прокладки избранного кабеля и его подключения к электрокотлу, рекомендуется пригласить квалифицированного электрика. И не делать эти ответственные работы без помощи других.

Обычно, спец не допустит нарушений нормативов и сотворения небезопасной обстановки.

К примеру, в древесном доме элекропроводка прокладывается в негорючей оболочке. В этой роли может выступать железная гофрированная трубка.

Либо, к примеру, не допускается делать штробы в несущих конструкциях дома для прокладки электрических проводников.

Зажим жил проводников в контактных группах осуществляется по правилам.

Эти и другие аспекты спецы делают стремительно и отменно.

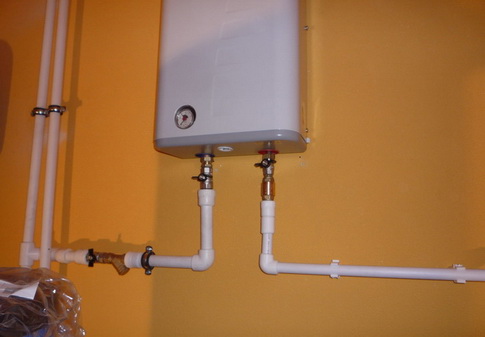

Электрокотел монтируется на стене

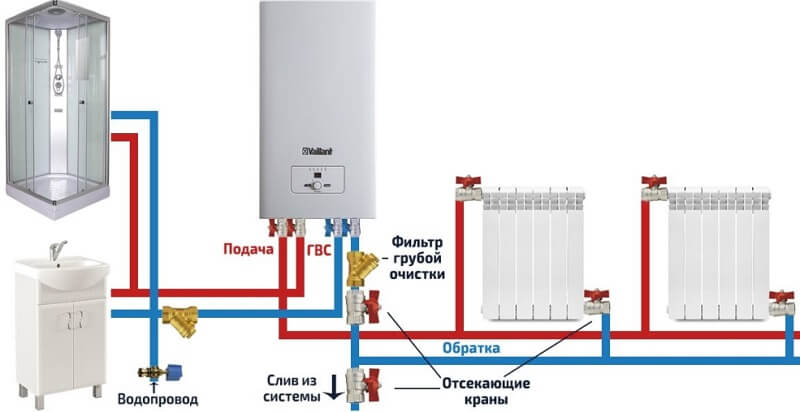

Гидравлическая схема

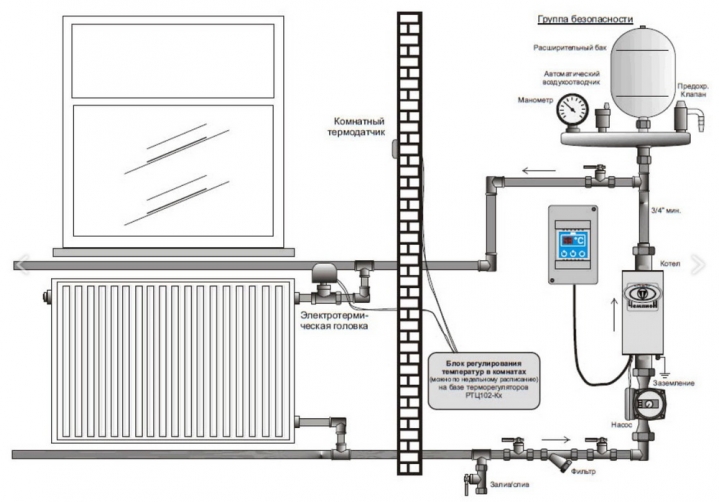

Обычная схема подключения элеткрокотла приведена на рисунке. Тут под «электрокотел» предполагается простой водонагреватель, который нуждается во всем дополнительном оборудовании.

Схема обвязки электрокотла

Принципиальные элементы на схеме.

  • Фильтр грубой чистки – устанавливается на обратке перед насосом, сборником вниз и по ходу струи.
  • Циркуляционный насос – в домах до 200 м кв. обычно довольно насоса 25 – 40. Рекомендуется устанавливать на обратке перед котлом.
  • Расширительный бак, объемом 1/10 от объема воды в системе не допускает небезопасного роста давления при нагреве (расширении) теплоносителя.
  • Группа безопасности – неотклонимый элемент, состоит из воздухоотводчика, предохранительного клапана давления, и манометра. Устанавливается на подаче, в высшей точке отопительного трубопровода, на выходе из котла.

Но дорогие модели оснащаются таким оборудованием в одном корпусе.

Доступное электричество для отопления

К сведению: цена термический энергии при отоплении газом, в грубом приближении оценивается как 0,8 руб/кВт. При отоплении дровами – 1,3 руб/кВт.

Деньком электричество стоит 5,4 рубля за кВт, а ночкой 1,6 руб/кВт (приближенные тарифы по Столичному региону).

Т.е. ночная электроэнергия сравнима по стоимости с другими видами горючего. А за счет удобства использования, выходит победителем по соотношению стоимость/качество для большинства юзеров.

Если установить счетчкик с ночным тарифом, что решается с энергонадзором, то этим можно будет пользоваться.

Но как ночную электроэнергию применять деньком?

Рядовая схема использования электрокотла

Наибольшая мощность электрокотла ночкой бывает лишней, по другому будет горячо, к примеру, для дома площадью в 100 м кв. с котлом 12 кВт, к тому же в межсезонье.

Нормально лишнюю ночную энергию накопить ночкой и применять деньком. Для этого ее необходимо конвертировать в термическую (подогреть воду) и запасти ее в теплоаккумуляторе.

Применяются буферные емкости вместимостью от 1 тоны воды.
Как применяется буферная емкость….

Тогда схема включение электрокотла такая.

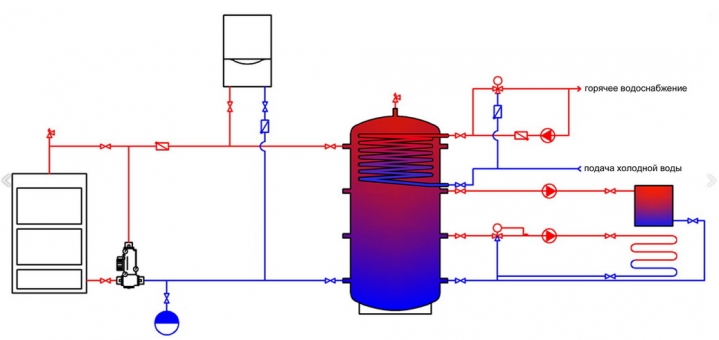

Схема системы отопления с электрокотлом

Тут электрокотел врубается параллельно твердотопливному. С ночным тарифом электрический агрегат выступает главным, обеспечивая юзерам существование без беспокойств об отоплении. В огромные холода, когда электромощности и накапливаемой энергии не хватает, к отопительному процессу подключается твердотопливный.

Как сберегать при отоплении электрокотлом

  • Не перегревать помещение.
    Не изредка, когда автоматика настраивается некорректно и в помещении становится жарковато. Выбрасывается +20% средств на неудобства. Для автоматического управления котлом лучше применять воздушные датчики — комнатные термостаты. А не управляться температурой теплоносителя.
  • Отключение не применяемых помещений.
    Не изредка, когда отдельные комнаты, к примеру, мастерская могут быть прохладными большее количество времени. С автоматическим электрокотлом целенаправлено использовать термостатические регуляторы на каждом радиаторе. Тогда заботливые хозяева сумеют отрегулировать температуры в комнатах. В отдельных случаях можно сберечь и 25% энергии.
  • Среднее рассредотачивание температур.
    Теплый пол экономичнее до 15% от радиаторного отопления. К тому же это комфортабельно и комфортно. Рассредотачивание температур в помещениях будет и прибыльными и полезным.
  • Выполнить вентиляцию.
    С вентиляцией удирает до 50% тепла из помещения. Принципиально убрать сквозняки и обеспечить вентиляцию по современным представлениям. Как делается вентиляция в доме

3 схемы подключения автоматики электрического отопления.

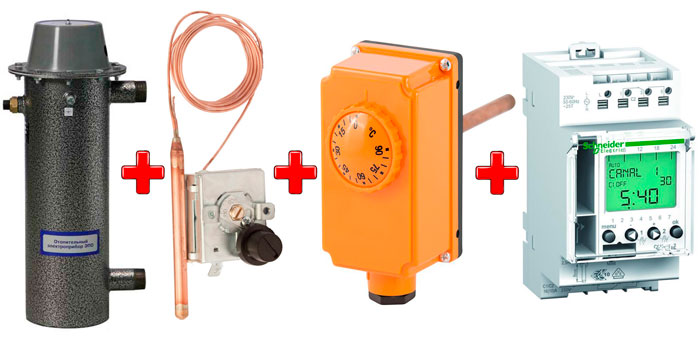

автоматика для электрокотла элементы

Фактически хоть какой электрический котел просит неотклонимого наличия автоматики управления.

Вы не сможете установить один единственный выключатель на вводе, которым будете запускать и отключать подогрев.

Должна быть определенная система безопасности и приборы отслеживания температуры теплоносителя. Давайте же разглядим, как собрать такую систему, разберем ее схему и функциональность отдельных частей.

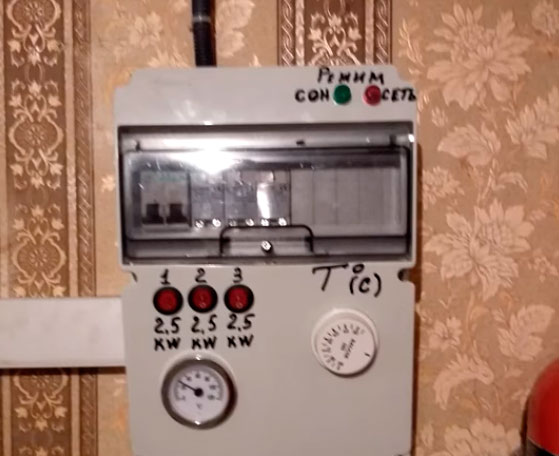

щиток с автоматикой системы отопления своими руками

При всем этом остановимся на самых минималистичных и простых вариантах, которые вы можете собрать без помощи других своими руками.Ведь как понятно, чем меньше частей, тем больше надежность всей системы. Потому самые обыкновенные варианты и работают подольше и надежнее других.

Выбор вводного автомата и пускателей

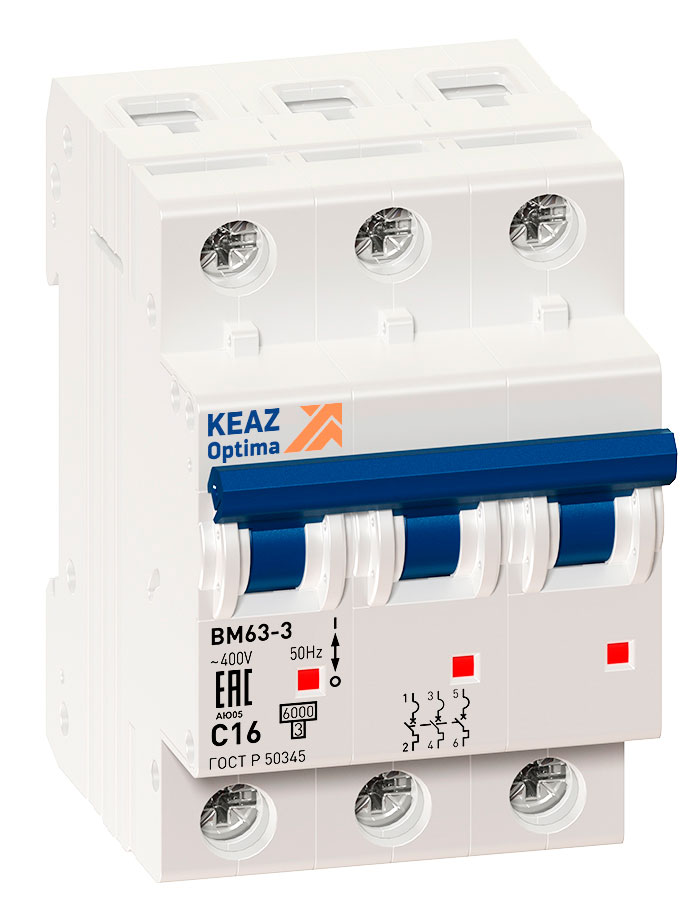

трехфазный вводной автомат

Принципная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

как выбрать хороший автоматический выключатель для дома и квартиры

Электрическое отопление предполагает, обычно, наличие трехфазного ввода 380В. Означает и автомат должен быть трехполюсным.

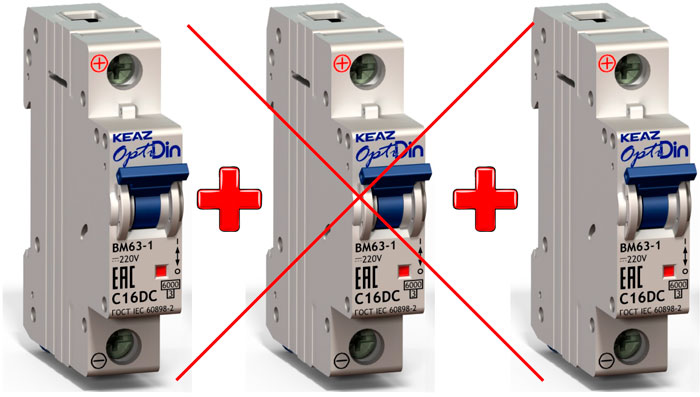

три однофазный или один трехфазный автоматический выключатель для отопления

Обратите повышенное внимание, это должен быть конкретно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента хоть какой фазы, защита должна прекращать подачу напряжения по всем фазам.

что правильнее ставить на вводе в дом автомат или выключатель нагрузки отличия

После вводного автомата фазные проводники необходимо поделить.

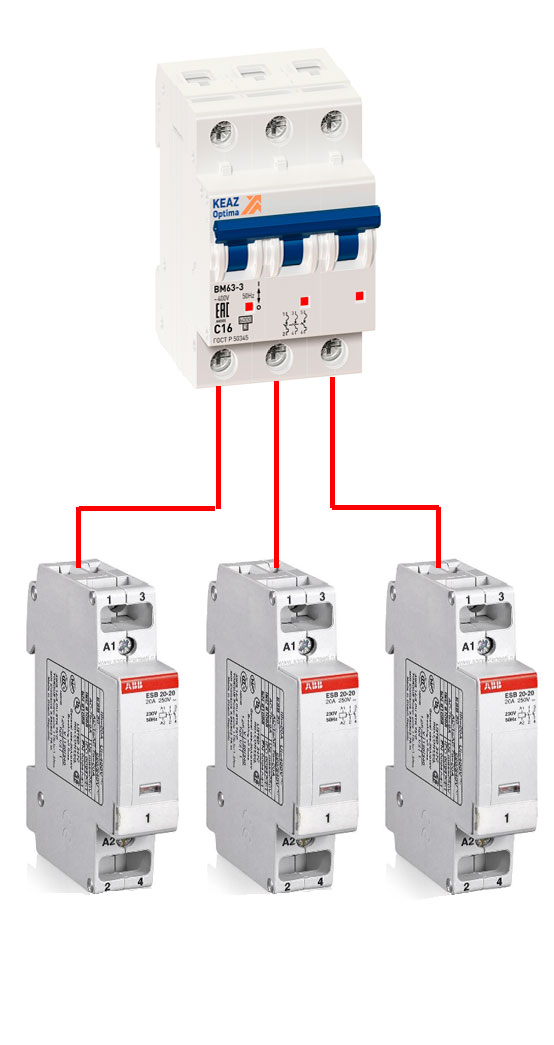

вводной автомат и разделение фаз через пускатели на котел

Делается это на электромагнитных пускателях.

чем отличается контактор от пускателя

Конкретно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего роли, на базе подачи управляющего напряжения от соответственных датчиков.

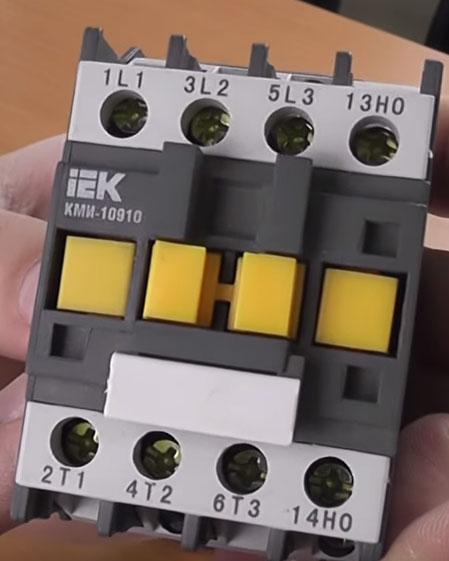

цифробуквенное обозначение клемм контактора ИЭК

При всем этом в отличие от автомата, покупайте три отдельных однофазовых модульных пускателя. Старенькые модели типа ПМЛ, ПМА, КМИ тут не подходят. И дело совсем не в их гулкой работе и звучных щелчках.

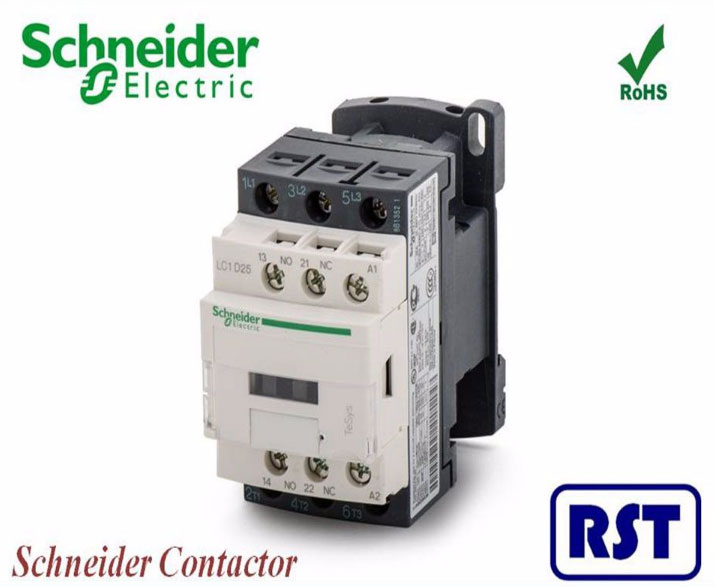

контактор КМИ Шнайдер электрик

Модульный трехфазный экземпляр в едином корпусе, тоже будет не подходящ для нашей схемы.

что означают сокращения в названии пускателей

Самое главное преимущество однофазовых – возможность ручной и очень обычной регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

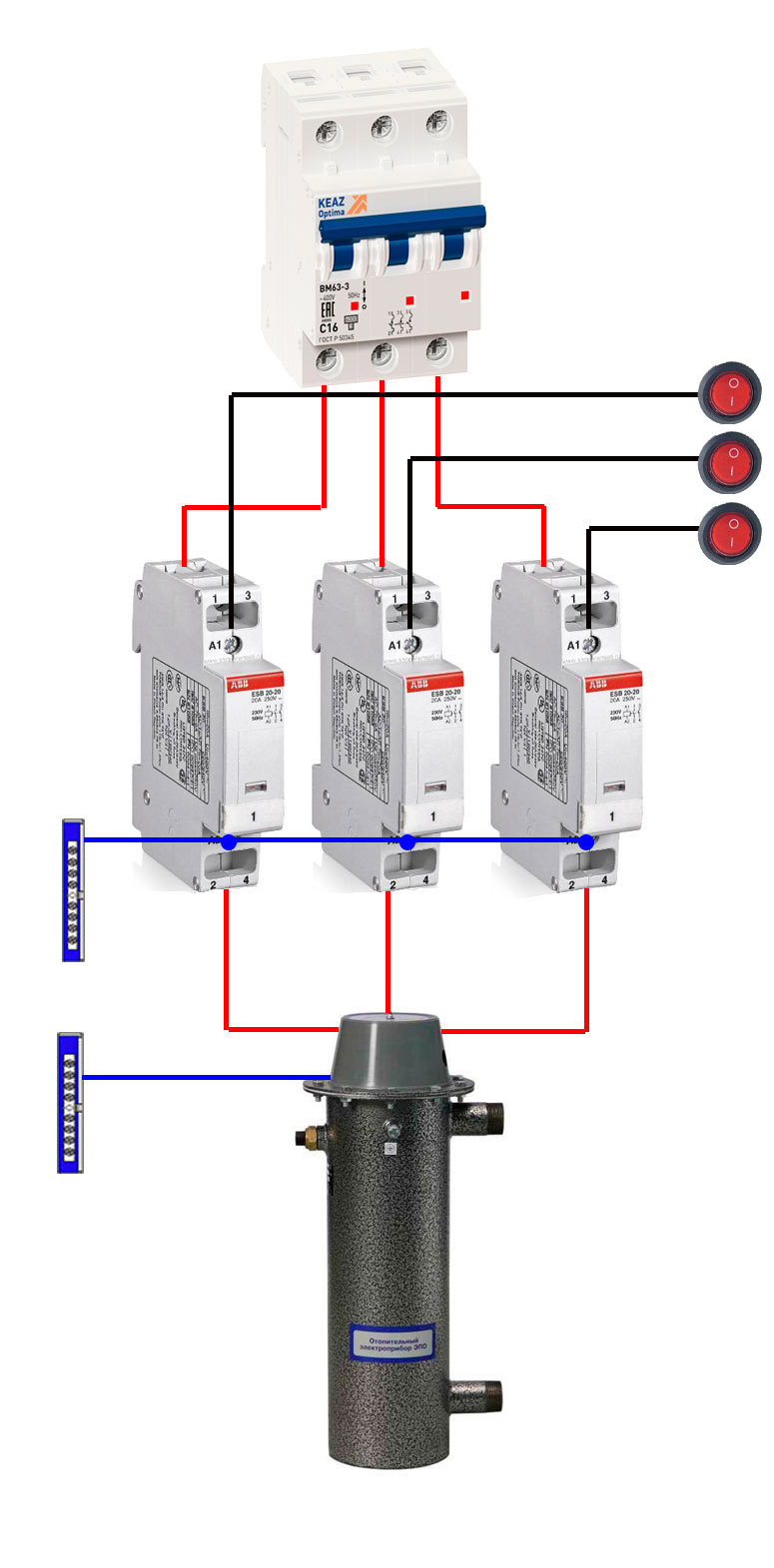

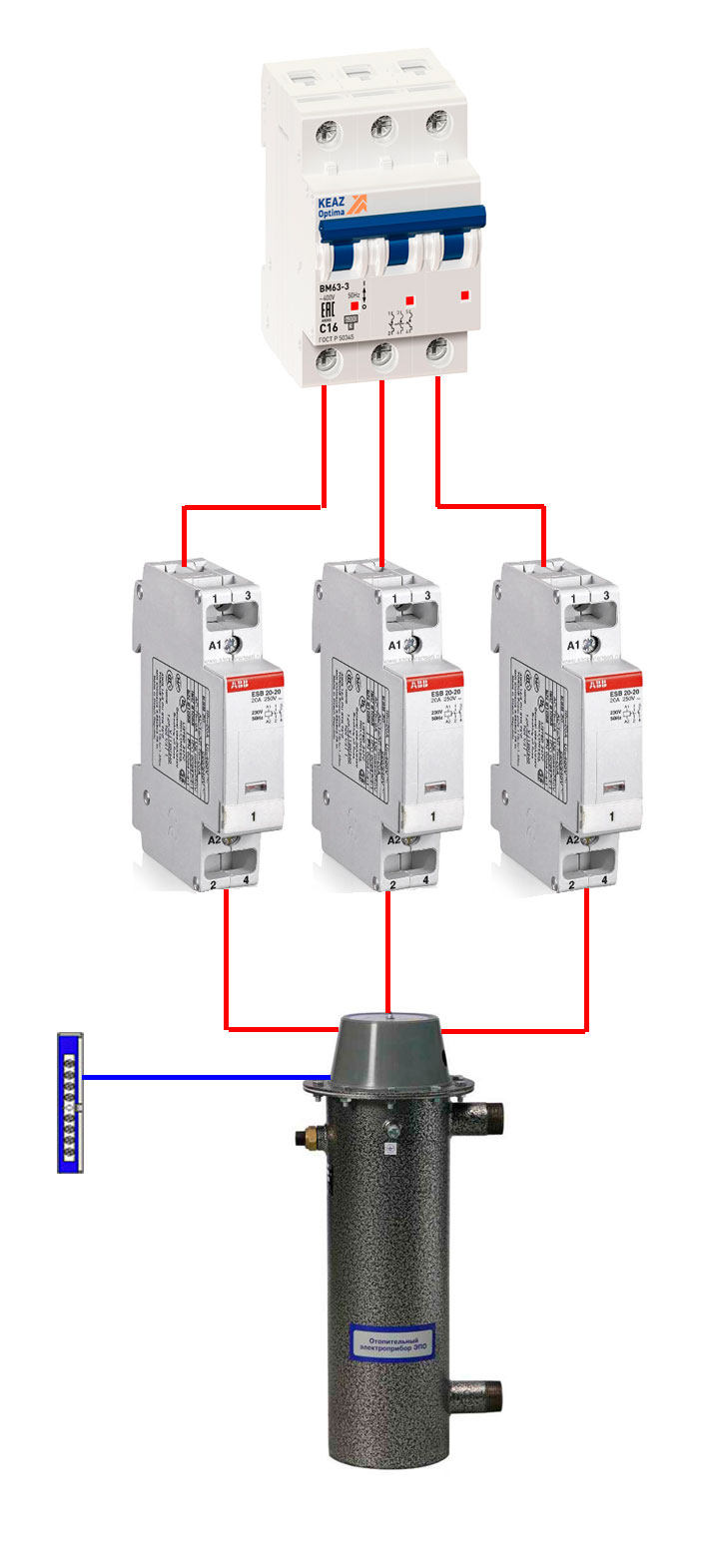

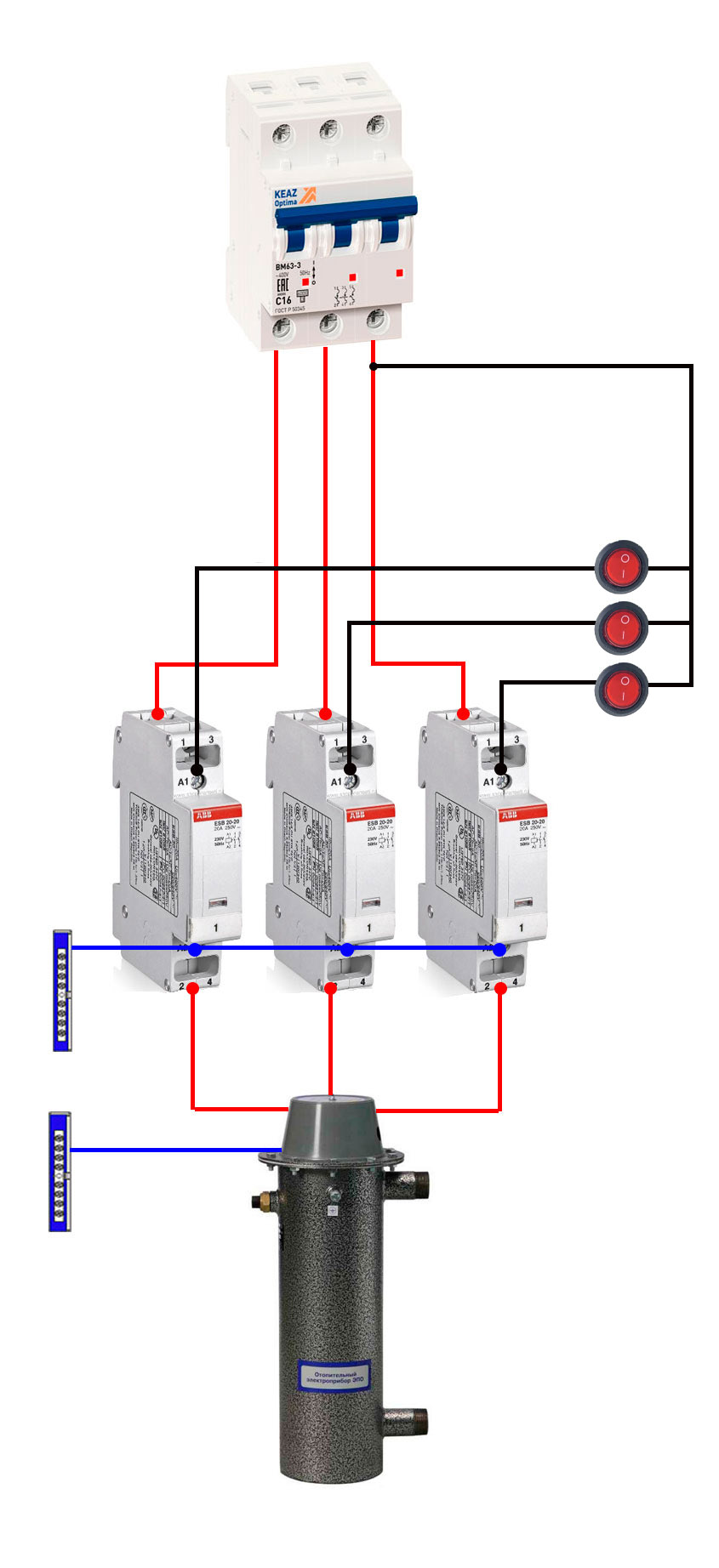

подключение котла отопления через пускатели

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Обычная регулировка мощности электрического отопления

Замкнутое либо разомкнутое положение контактов находится в зависимости от того, подано либо снято напряжение с его катушки управления. Выходит, дабы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

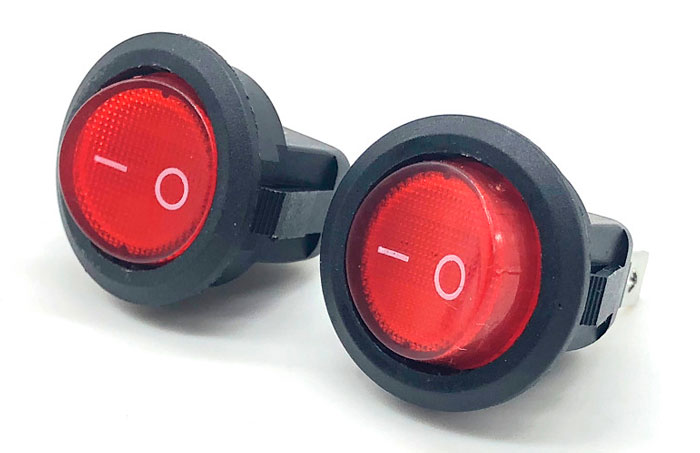

кнопки микровыключатели

В данном случае на один из контактов вы впрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для каких целей они нужны? Благодаря им, у вас возникает возможность включать попеременно 1,2 либо 3 тэна, тем увеличивая либо понижая мощность отопления.

Например, на улице по ту сторону окна температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Стукнули морозы -25С, нажимаете все три кнопки и увеличиваете мощность втрое.

инфракрасная картина обогреватель реально ли греет пленочный настенный обогреватель

При всем этом количество ступеней подогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если все они будут по 2квт – это всего три ступени.

А вот если один будет 2квт, 2-ой 3квт, а 3-ий 4квт, то количество ступеней автоматом растет до 7!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

  • по отдельности 2квт – 3квт – 4квт
  • совместно 2квт+3квт+4квт
  • раздельно 2квт+3квт
  • раздельно 2квт+4квт
  • раздельно 3квт+4квт

Другими словами, благодаря этим небольшим кнопкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень маленькой (несколько миллиампер). Соответственно ставить сюда настоящие выключатели не надо.

схема включения котла отопления

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот конкретно из этой точки и начинается вся предстоящая схема автоматики.

Для чего нужен предельный термостат

Неотклонимый элемент таковой схемы – предельный термостат.

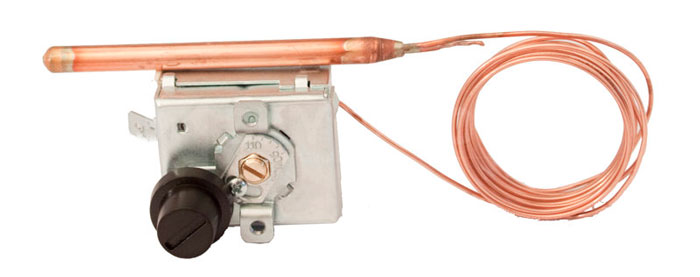

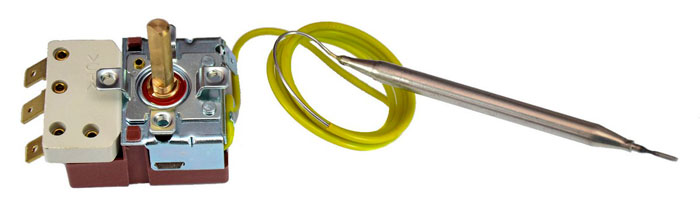

предельный термостат для электрокотла
предельный термостат для электрокотла

Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что именуется в разнос.

как правильно измерять температуру пирометром

К примеру, не стал работать циркуляционный насос либо кое-где образовался засор. В итоге этого температура начала резко возрастать и превысила допустимые значения.

Данную температуру вы устанавливаете без помощи других с помощью ручного регулятора.

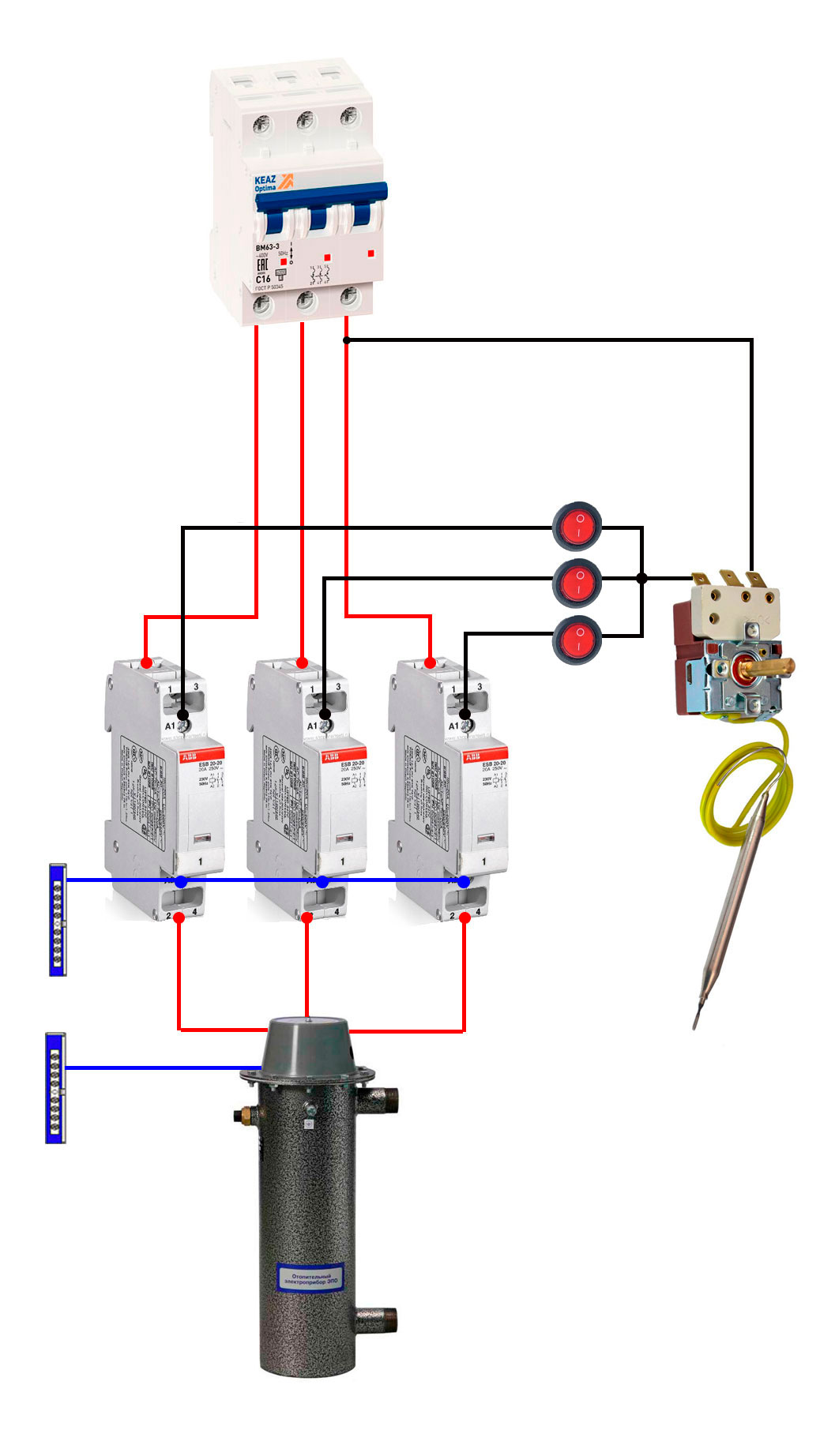

схема управления отоплением с предельным термостатом

Так как это защитный элемент, который должен на сто процентов “гасить” котел, подключать его необходимо последовательно в разрыв управляющей фазы, как на рисунке понизу.

Регулировка температуры воды

Кроме безопасности, нам будет нужно очередной элемент. Отран управления, который будет его временами включать и выключать для поддержания данной температуры воды.

Этим устройством является рабочий термостат.

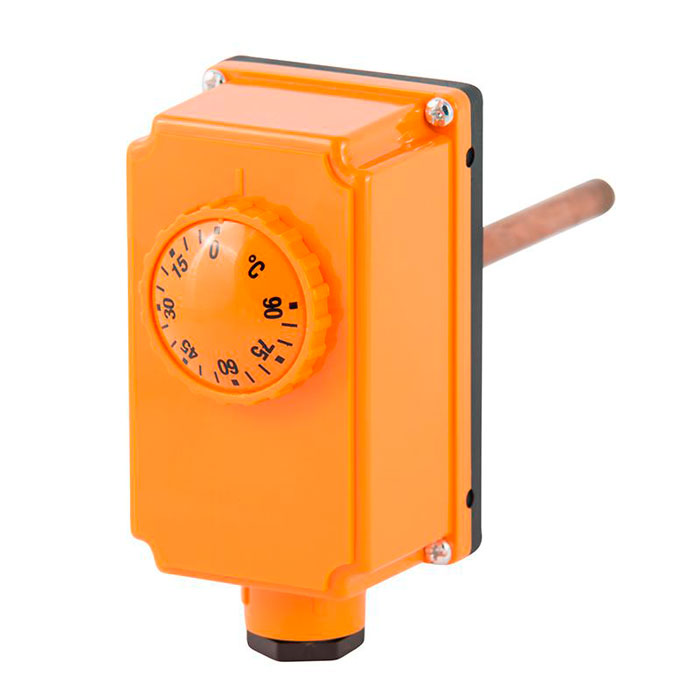

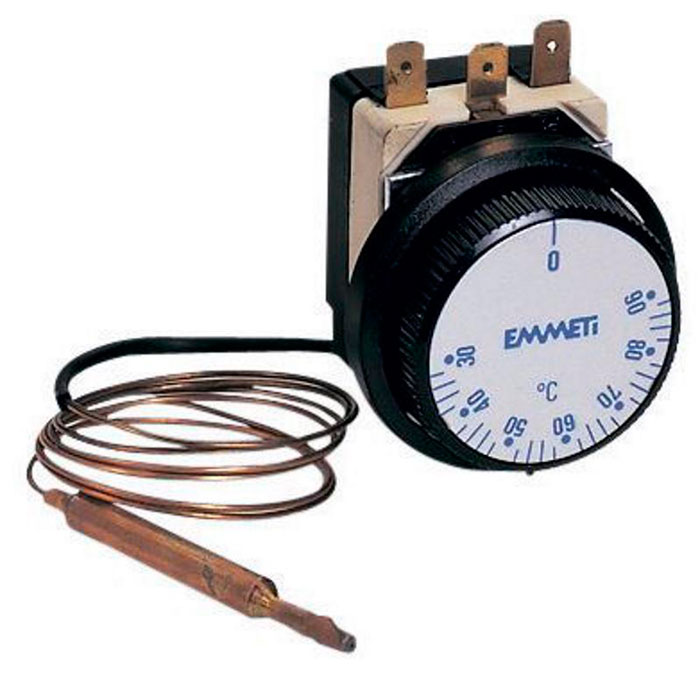

подключение рабочего термостата на электроотопление
подключение рабочего термостата на электроотопление

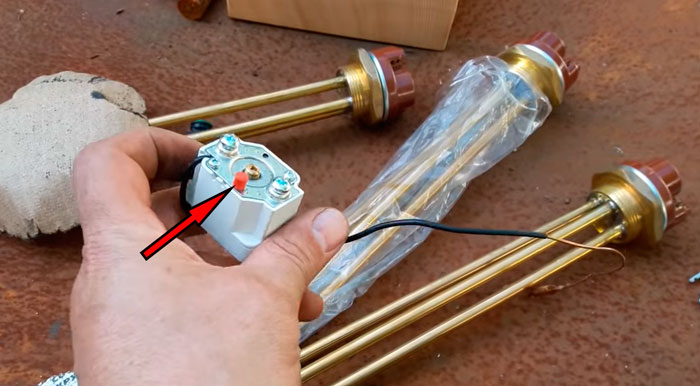

кнопка ручного включения в рабочем термостате

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

Другими словами, когда он сработал один раз, для вас будет нужно оглядеть всю систему и схему, чтобы разобраться в причине срабатывания. И только после чего, нажав эту кнопку, отопление можно будет запустить поновой.

Рабочий термостат включается-выключается без вашего роли, зависимо от выставленной на нем температуры.

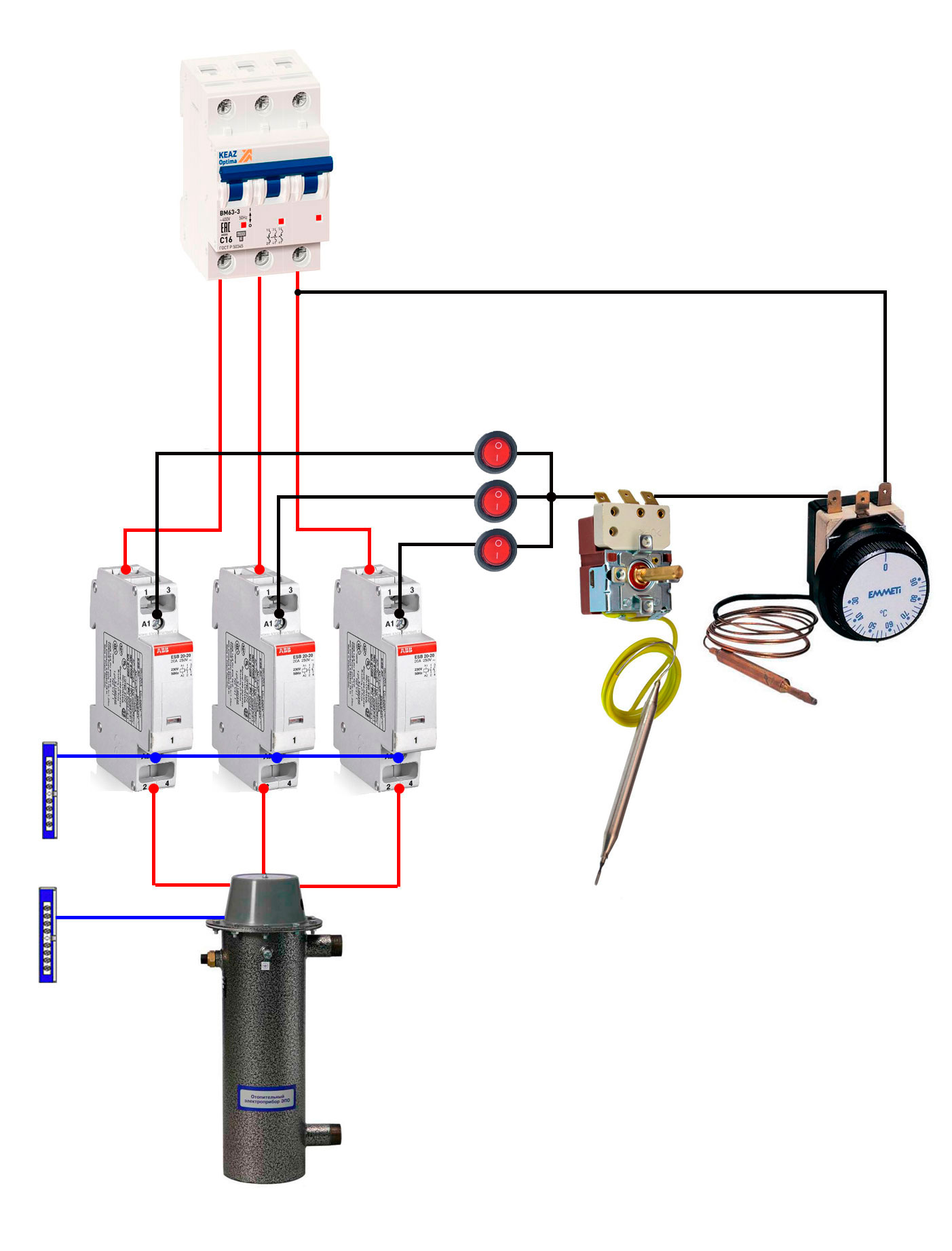

схема подключения рабочего термостата

Данный термостат устанавливается после предельного, снова же в разрыв цепи.

Таким макаром мы получили элемент защиты и отран управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии

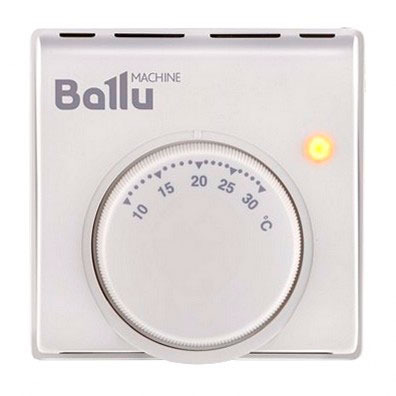

комнатный термостат

Дабы получить более многофункциональный вариант, добавим сюда устройство для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не принципиально какая будет температура котловой воды, он реагирует конкретно на комфортабельную температуру воздуха у вас на дому.

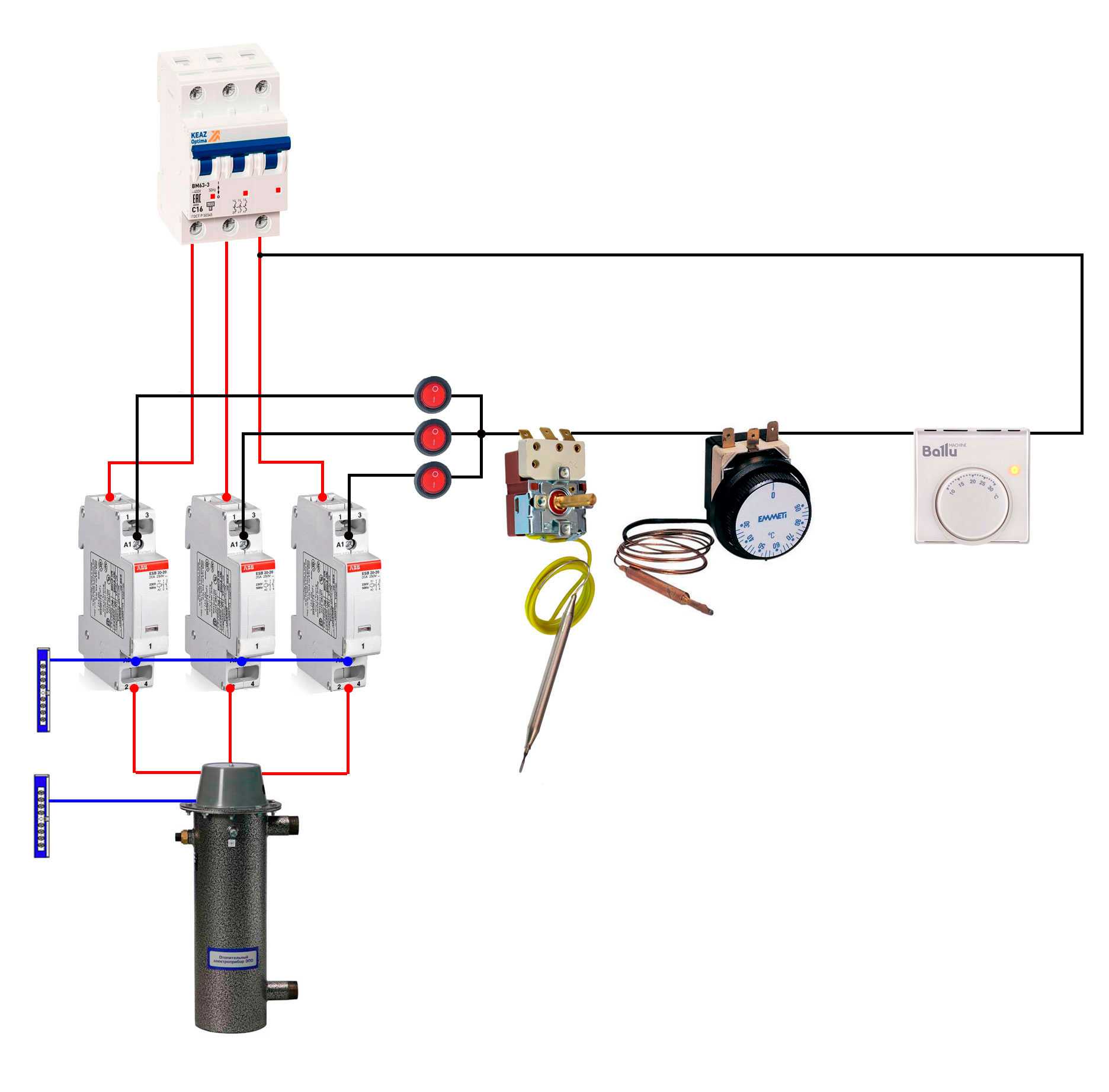

схема автоматики управления электрокотла и электрического отопления своими руками

По аналогии с прошлыми элементами монтируете его в разрыв, перед рабочим термостатом. 2-ая простая схема готова.

сколько электроэнергии потребялет электрический теплый пол как рассчитать

Но человек всегда стремится к большему и кроме комфорта при электрическом отоплении, всегда охото к тому же сберечь. Все же электроотопление за редчайшим исключением, в наших реалиях не совершенно доступная штука.

Как это выполнить, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

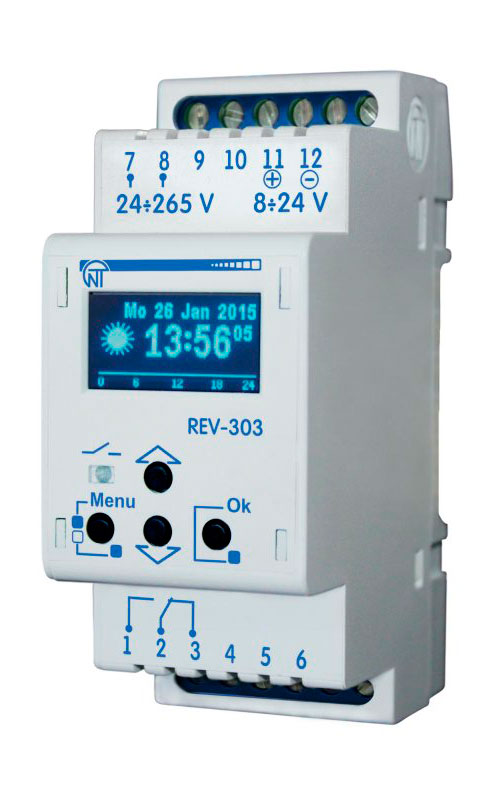

реле времени на дин рейку

Дабы им пользоваться полностью, нам будет нужно реле времени.

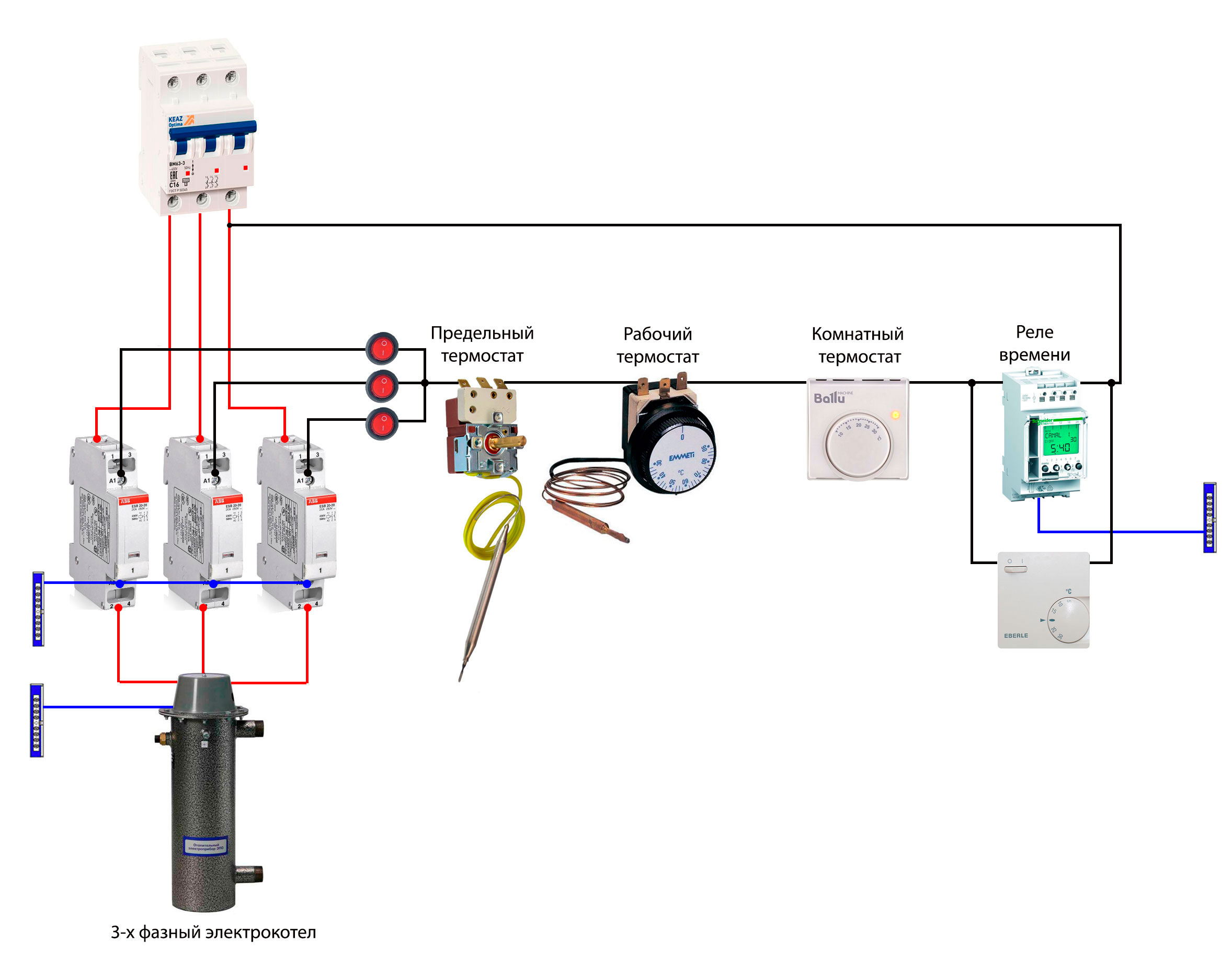

схема автоматики электроотопления своими руками

Оно будет запускать электроотопление исключительно в данный промежуток суток. Располагайте его в схеме перед комнатным термостатом.

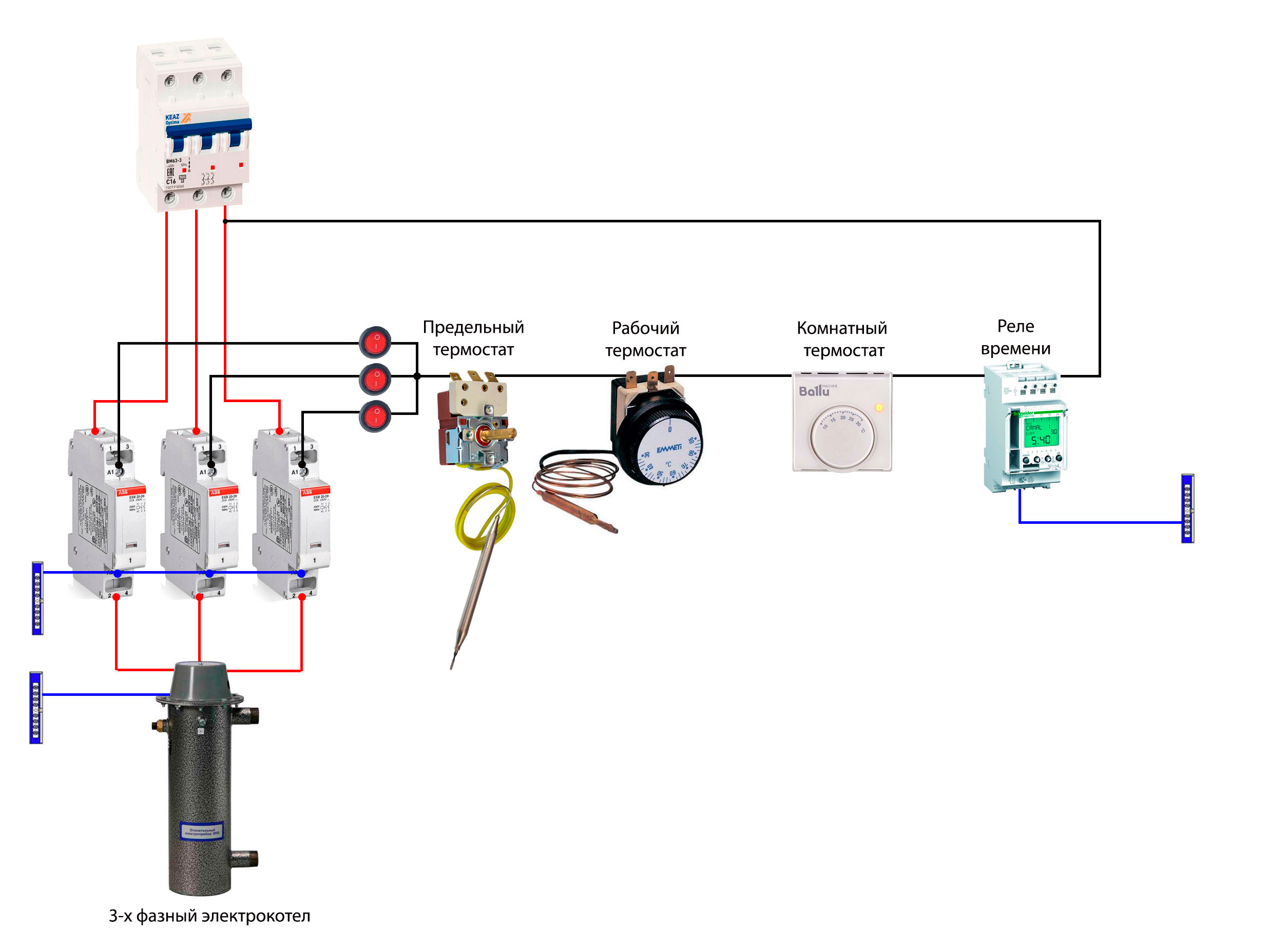

схема электрического отопления с автоматикой и датчиками температуры и времени

Но при всем этом направьте внимание на один аспект. При наличии в схеме такового устройства, непременно параллельно ему устанавливается термостат малой температуры воздуха.

Деньком в ваше отсутствие, температура на улице может резко свалиться. Уезжали при -5С, приехали вечерком — по ту сторону окна минус 25С. Соответственно и дома значительно похолодает.

Стенки начнут выстывать, так как реле времени просто не даст запуститься отоплению ранее запрограммированного часа. Дабы этого не случилось для вас и будет нужно типичная “шунтирующая” перемычка.

энергоаудит и обследование теплопотерь дома тепловизором

Она запустит отопление, как температура в доме свалится ниже малого порога. В конечном итоге не даст дому остыть, а системе разморозиться.

Дабы зрительно следить включены датчики либо выключены на этот момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

китайская вебасто для отопления гаража без газа, дров и электричества

В особенности это полезно при нахождении щитка управления и самого котла в подвале дома либо в примыкающей пристройке.

Большая часть промышленных электрокотлов отопления выстроено конкретно на таких принципных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку устройства с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Видео: Подключение электрического котла «ЭРДО» к сети 220 В и 380 В видео инструкция
