Условные обозначения на чертежах

Сложность в работе над чертежами состоит в том, что любая деталь строго регламентируется ГОСТами. С другой стороны, при правильном использовании они могут облегчить жизнь, так как если обозначения на чертежах были нанесены по эталонам, то хоть какой спец сумеет их прочесть.

Какие бывают обозначения на чертежах?

Естественно, почти все находится в зависимости от специальности и того, что конкретно для вас нужно изобразить, ведь, согласитесь, есть значимая разница между, к примеру, планом дома и чертежом часового механизма. Все же, говоря в общем, обозначения на чертежах содержат в себе:

• Буквенные, которыми обозначают условные величины, название материалов, и почти все другое.
• Цифровые, которыми указывают четкие размеры, углы, поперечникы и тому схожее.

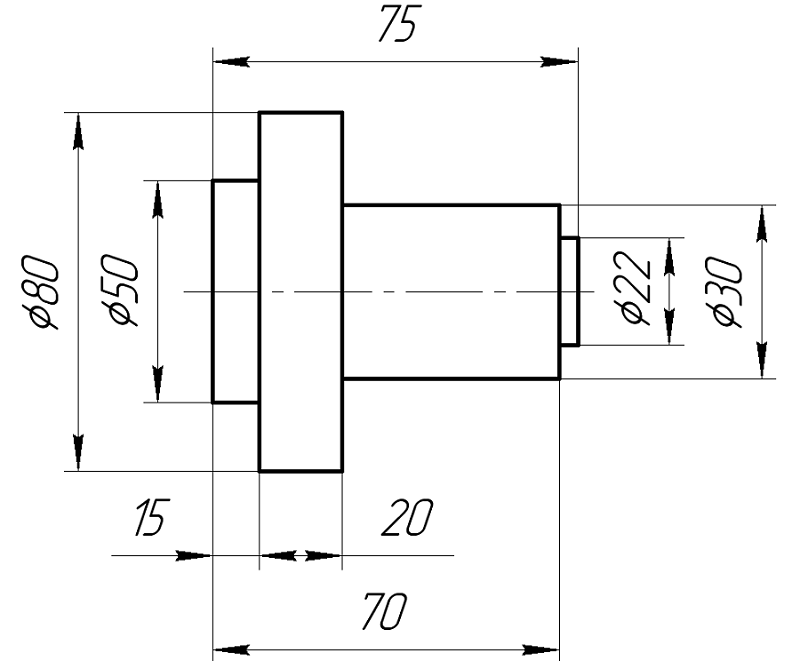

Набросок 1. Нанесение размеров

• Графические, которые могут обозначать что угодно, начиная от материала, из которого сделана деталь, и заканчивая условным обозначением каких-то узлов либо частей.

Разумеется, что они все наносятся согласно имеющимся и принятым эталонам, но для облегчения чтения чертежа все нанесенные обозначения, вне зависимости от вида, должны быть расшифрованы или на пустом поле, или в приложении к чертежу. Часто это делают в виде таблицы, где в одном поле указывают четкое обозначение, а в другом — его расшифровку. Благодаря этому, даже если вы в первый раз столкнулись с чертежом, вы без усилий можете в нем разобраться.

Для чего необходимы обозначения на чертежах?

[Пример] Естественно, если, к примеру, для изображения какого-либо малеханького элемента взять бумагу форматом А0, то все наименования и размеры можно было бы указывать на сто процентов. Но таковой подход привел бы к тому, что само изображение детали стало бы нереально разглядеть, из-за лишней перегруженности чертежа разными надписями и цифрами. Более того, если на чертеж нужно нанести объект огромного размера, к которому и так применяется масштаб уменьшения, то таковой подход в принципе неосуществим. [/Пример]

Для того, дабы на чертеже главной оставалась все-же схема, а не наименования, и применяются разные обозначения, которые позволяют с помощью всего нескольких букв, цифр либо даже условного знака, передать всю нужную информацию.

Графическое изображение – зрительный метод коммуникации проектировщика и исполнителя работ. Читаться графический документ должен совершенно точно, другими словами 2-ух либо более вариантов чтения в принципе быть не может. Концепция отражения частей трехмерного места на плоскости листа формировалась в протяжении нескольких веков. Выработалась целая система правил, направленная на упрощение чертежа без понижения его информативности.

Где отыскать перечень обозначений?

На этот вопрос существует несколько ответов.

Во-1-х, конечно справочники. К счастью, их выпускают для каждой специальности в отдельности, и в соответственных таблицах вы всегда можете отыскать, как верно обозначить нужный элемент конкретно в вашем случае.

Во-2-х, ГОСТы. Тут ситуация смотрится более запутанно, так как для вас предстоит без помощи других отыскать нужные обозначения.

В-3-х, разные методичные материалы. В каждом ВУЗе выпускают огромное количество методических материалов, призванных облегчить жизнь даже самых ленивых учащихся. В таких материалах собирают только самое нужное.

В-4-х, веб. Но конкретно этим источником мы очень не советуем для вас воспользоваться, при этом сходу по нескольким причинам. Для начала у вас уйдет неограниченное количество времени для поиска списка обозначений конкретно по вашей специальности, ну и, естественно, никто не даст гарантии, что выставленные обозначения верны и безошибочны.

Разновидности чертежной документации

Для ублажения потребностей бессчетных видов деятельности разработаны определенные типы графической документации со своими условными обозначениями. Более распространенные из них:

• Архитектурно-строительные чертежи. На них изображают строения либо его части для того, дабы дать полное представление об архитектурно-планировочных решениях, конструкциях, использованных для главных частей материалах. На архитектурно-строительных чертежах могут изображаться фасады (виды строения впереди, сзади, слева либо справа), планы (проекции разрезов горизонтальными плоскостями. В большинстве случаев разрез проходит по оконным либо дверным просветам, либо на высоте 1/3 вычерчиваемого этажа), разрезы (в большинстве случаев расчленение делается вертикальной плоскостью).
• Машиностроительные. Созданы для основного либо вспомогательного производства в машиностроении. Зависимо от того, какие предметы на них изображены, делятся на чертежи деталей, сборочные, общих видов, габаритные, монтажные.
• Топографические. Они служат для того, дабы передать данные о местности. На них изображают населенные пункты, искусственные и природные объекты, жилые и промышленные строения, дороги (в том числе проектируемые), трубопроводы, полосы электропередач. Производятся в виде карт, планов и разрезов.

[Определение] Топографическая карта – это уменьшенное изображение куска земной поверхности. [/Определение]

[Определение] Если карта выполнена в определенном масштабе, она именуется планом. [/Определение]

• Инженерных коммуникаций. Обычно готовятся при строительстве либо реконструкции объектов. Такие чертежи помогают стремительно ввести в строй и в дальнейшем обеспечивать бесперебойную работу оборудования. Для каждого вида сетей (электросети, термические сети и т.д.), внешних и внутренних коммуникаций готовятся отдельные документы.
• Генпланы. Особенностью является совмещение (наложение) на одном листе топографического, инженерно-топографического либо фотографического плана местности и фактически чертежа проектируемого объекта.

[Определение] Генеральный план – это проектный документ, в согласовании с которым ведется планировка, застройка, реконструкция и другое градостроительное освоение местности. [/Определение]

• Электрические схемы. На этих схемах обозначают связи между компонентами устройств, работу которых обеспечивает протекание электроэнергии. Схемы необходимы для подключения установки и поиска неисправности в цепи.

Условные обозначения на общетехнических и машиностроительных чертежах

На общетехнических чертежах условно демонстрируют:

• Радиусы (буковка R).
• Поперечникы (перечеркнутая окружность).
• Сферические поверхности.
• Отверстия. Для облегчения чтения чертежа отверстия изображают упрощенно.
• Толщину тонких объектов.
• Сложные полосы скрещения контуров.
• Такие детали, как спицы (маленькой толщины), винты, заклепки, шпонки.

В машиностроении используются свои условные обозначения на чертежах. Особыми знаками обозначаются типы соединений (сварка, пайка, клеевое), шероховатость поверхностей, резьбовые элементы.

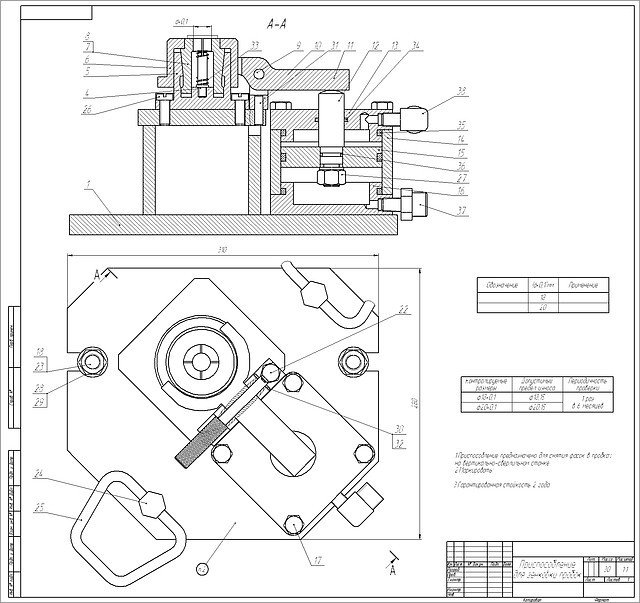

Набросок 2. Машиностроительный чертеж детали

Принципиальная группа обозначений – допуски. Допуски расположения поверхности и формы помещаются в разбитых на части прямоугольных пределах. 1-ая часть – символ типа допуска, 2-ая – числовое значение допуска в миллиметрах, 3-я – обозначение поверхности, к которой относится допуск. Также отмечают допусти соосности.

Условные обозначения на строй чертежах

Из всех строй чертежей менее жесткие требования эталонов к генпланам. Условные обозначения деревьев, цветников, кустарников рекомендуются ГОСТом 21.201-2011, но допускаются отличия с свободным изображением ландшафтных частей. Для планов озеленения либо малых строительных форм акцент устанавливается на эффектности подачи зрительного вида.

Совершенно другое отношение к чертежам топографическим. На них каждый объект, от жд переезда до стоящей на берегу реки сосны, изображаются в четком согласовании с требованиями ГОСТ 21.204-93. Элементы проектируемых построек изображают упрощенно, дабы избежать лишней детализации при очень маленьком масштабе. Отдельные куски строения на чертеже заменяются на более обыкновенные, комфортные для вычерчивания элементы.

Упрощения и условные обозначения на чертежах марок АР, АС и КЖ регламентируются ГОСТом 21.201-2011. В этом эталоне отражены правила вычерчивания:

• Стенок (с просветами, перемычками, утолщениями, парапетами, также перегородок из стеклоблоков).
• Опор и колонн (железобетонных, железных).
• Ферм, плит, связей.
• Оконных просветов с разными типами открывания.
• Ворот, дверей разного типа.
• Отмосток, лестниц.
• Арматурных изделий, крепежных частей.

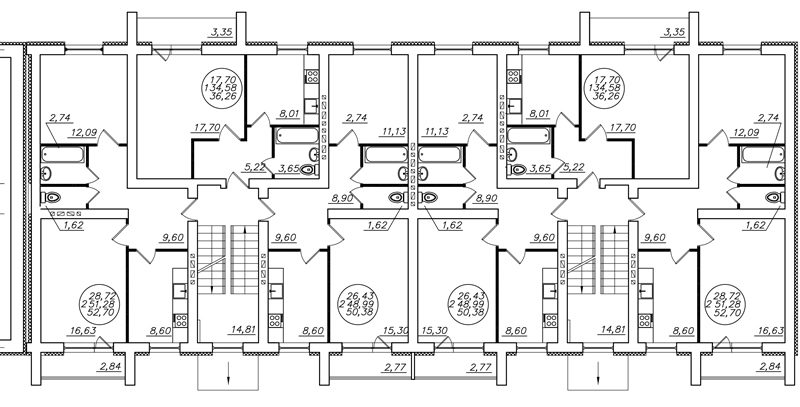

Набросок 3. Строительный чертеж (план этажа)

Специфично изображаются материалы в сечениях конструктивных частей. Каждый материал имеет свой облегченный набросок. Только условные обозначения применяются для вычерчивания частей инженерных систем, которые в действительности имеют сложную конфигурацию.

Условные обозначения на топографических схемах

Топографические знаки бывают 2-ух типов:

• Неотклонимые к применению на всех топографических схемах.
• Применяемые по дополнительным требованиям организаций, для которых готовятся чертежи. В большей степени такие знаки используют при спец топосъемке.

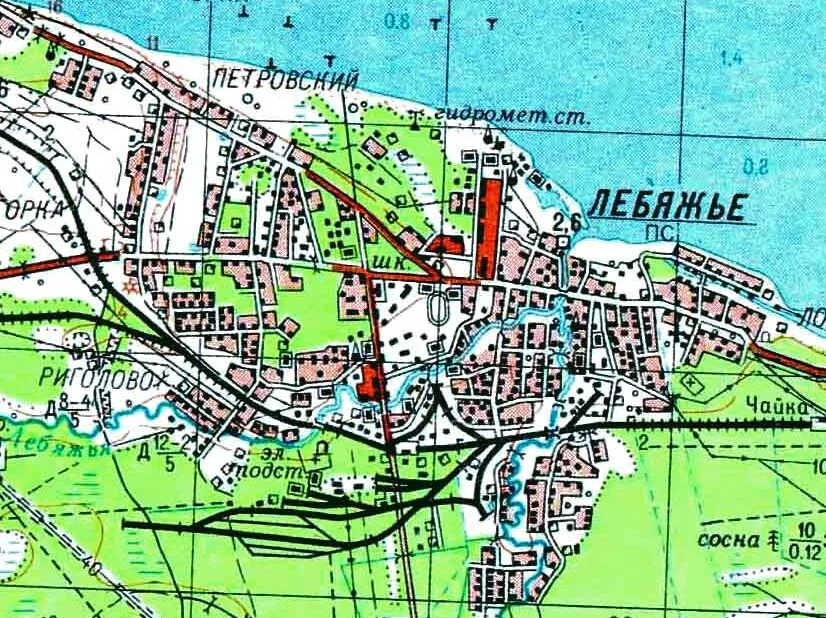

Набросок 4. Топографическая схема

Принципиальная часть топографических схем – имеющиеся на вычерчиваемой местности пункты гос геодезической сети. По всей стране применяется единая система координат. Каждый таковой пункт обозначается методом отметки центра и поверхности земли.

Следующий значимый блок – обозначения построек, строений и их частей. Для строений обозначают материал (графически либо буквенно), этажность, предназначение. Отдельные пометки предусмотрены для строящихся либо разрушенных построек.

Подлежат обозначению инженерные системы – к примеру, полосы электропередач, лючки подземных коммуникаций, трубопроводы, полосы связи. Огромное количество условных обозначений предвидено для дорог.

На топографических картах отрисовывают и природные объекты – береговые полосы, русла рек, сухие русла, отмели, леса и т.д.

Условные обозначения на электрических схемах

На электрических схемах применяются обозначения 2-ух типов:

• Графические.
• Буквенные.

Графические обозначения применяют для таких компонент схемы:

• Ответвительные, вводные и протяжные коробки.
• Щитки магистрального рабочего освещения.
• Щитки групповые рабочего и аварийного освещения.
• Шкафы, панели, пульты и щитки однобокого обслуживания.
• Шкафы и панели двухстороннего обслуживания.
• Щиты открытые.
• Питающие розетки и выключатели.
• Элементы освещения, осветительные приборы и лампы.
• Электродвигатели.
• Трансформаторы, дроссели.
• Электроизмерительные приборы.

Графически обозначают род тока и напряжения, форму импульса.

На проектах можно столкнуться с изображениями радиоэлементов (резисторов, диодов и т.д.).

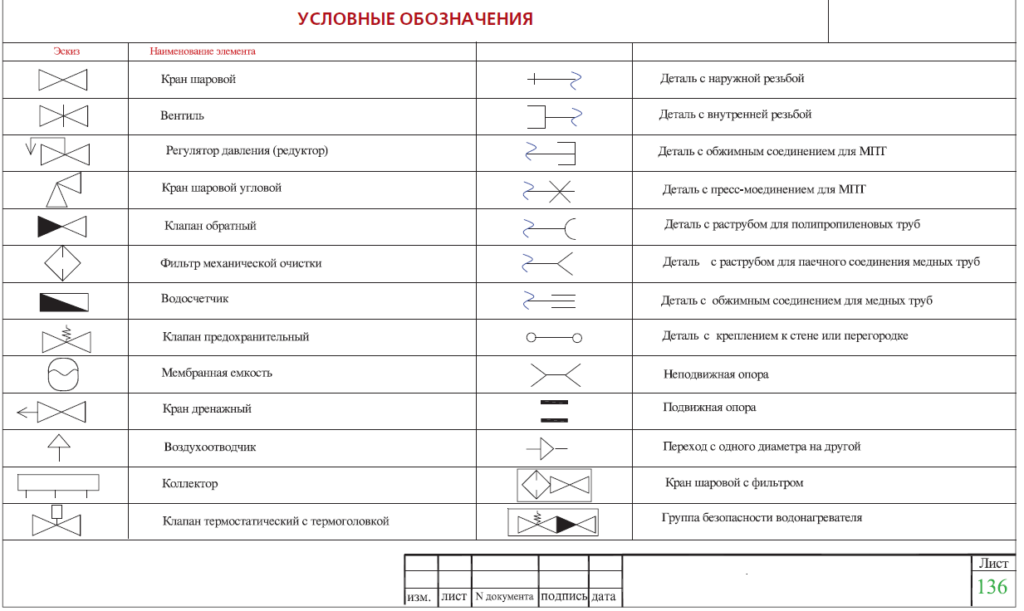

Условные обозначения водопровода и канализации на чертежах: элементы, схема, разметка

Полезно

Создатель А. Крушев На чтение 7 мин. Просмотров 21.2k.

Условные обозначения водопровода и канализации на чертежах должны наносится даже при постройке малеханького пригородного дома. Тем паче, маркировка должна попасть на чертежи, которые оформляются при строительстве высотного жилого комплекса.

Использование условных обозначений не находится в зависимости от типа строения. Регламентация используемых обозначений проводится согласно ГОСТу.

1. Проектирование сточной системы и узлов водоснабжения
2. Особенности используемых обозначений
3. Что содержит в себе схема сточной системы

Проектирование сточной системы и узлов водоснабжения

Любая из обозначенных систем имеет огромное значение для обычной жизнедеятельности людей. По этой причине от грамотного составления чертежа впрямую зависит комфорт жильцов, также благоустроенность квартиры либо личного дома.

Сточная система наделена особенной ролью. Некоторые собственники жилых помещений придерживаются представления, что процесс проведения таковой системы очень прост и не вызовет проблем. Но даже процедура дизайна проектной документации считается огромным, ответственным и трудоёмким процессом. Если на этом шаге не предугадать все мелочи и допустить даже малозначительный просчёт, то в будущей эксплуатации он непременно проявится. Бывают даже такие ситуации, когда ошибочно применяемые условные обозначения канализации на чертежах приведут к полной непригодности строения для проживания людей.

Проектирование сточной системы

Предназначение канализации

Основное предназначение канализации заключается в отведении из квартиры использованной воды и твёрдых отходов. Часто эти вещи владеют очень противным запахом, так что проектирование стока должно учесть гигиенические нормы и правила. Из-за того, что сточная канава выводит огромные объёмы воды, жиров и твёрдых предметов, сточная система должна быть сконструирована из испытанных и надёжных деталей, отменно исполняющих своё назначение в течение долгого срока эксплуатации.

Не считая того, принципиально держать в голове и о форс-мажорных обстоятельствах. Потому и условные обозначения на схемах водоснабжения и канализации по чертежу должны проставляться так, дабы при появлении неожиданного происшествия можно было экстренно внести корректировку в работу системы.

Особенности используемых обозначений

Для грамотного размещения в здании системы канализации стоит, прежде всего, учитывать все вероятные аспекты на подготовительном чертеже. Стоит держать в голове, что для каждого типа помещения должен употребляться различный проект. Не считая того, проектировщик должен принимать во внимание другие причины, посреди которых:

• особенности строения;
• место географического размещения;
• количество жилых и нежилых комнат;
• количество выводов для подключения стоков.

Ещё на шаге проектирования появляется огромное количество аспектов. Конкретно для их учёта и будет нужно схема, которая включает обозначение канализации, и по которой будут производиться последующие монтажные работы.

В процессе дизайна проекта должны употребляться принятые условные обозначения на чертежах водоснабжения и канализации. Такие знаки просто осознать мастеру, который вправду разбирается в собственной работе.

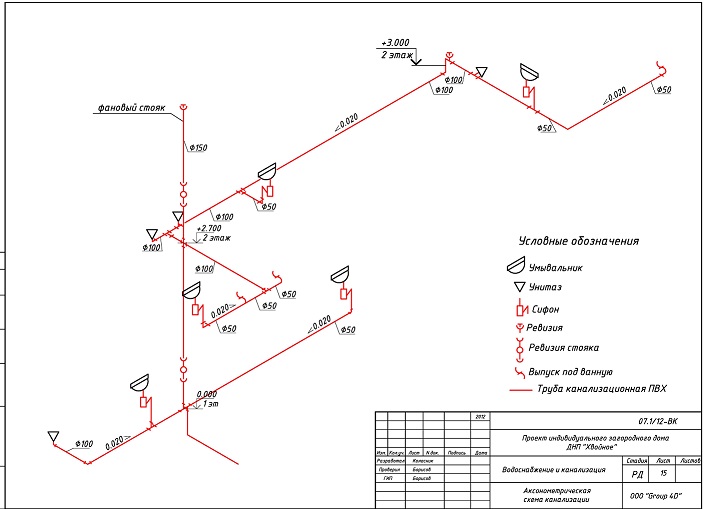

Обозначение канализации на чертежах, которое применяется во время дизайна проекта, регламентируется надлежащими ГОСТами и правилами СНиП. ГОСТ 21.205-93 СПДС. Условные обозначения частей санитарно-технических систем. Применять любые другие виды изображений принято считать недопустимым.

Условные обозначения канализации на проекте

Как было отмечено, создание чертежа сточной системы должно проводиться с внедрением принятых особых обозначений. Этих знаков много. Но они все регламентируются ГОСТом, и поменять написание знаков на свою манеру воспрещается. Чертёж должен состоять только из символов, применяемых спецами в рассматриваемой сфере.

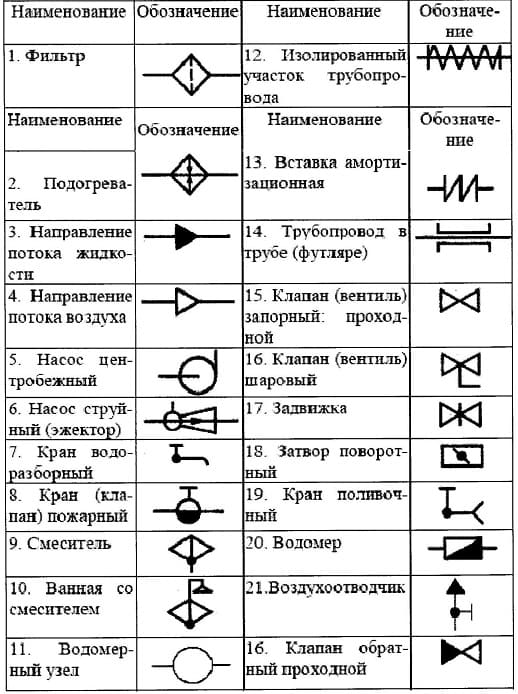

Условные обозначения канализации

Неотклонимые обозначения разделяются на два вида:

• особые элементы;
• знаки, состоящие из цифр либо букв.

Знаки

Кроме этого, в проекте всегда прорисовываются полосы. Отрисовывать условные обозначения следует без дополнительных объяснений. Исключением будет внедрение частей, регламентируемых на базе положений отраслевых эталонов. В таком чертеже проектировщик должен предоставить ссылку на документы.

Полное количество частей обозначения, применяемых на чертежах сточной системы, составляет 70 штук. Но в большинстве случаев на стандартном проекте применяется только половина из них.

Разметка

Обозначение знаков канализации на чертеже

Многие схемы содержат прямые и штрихпунктирные полосы, также пунктир, чередующийся с точкой. Такая разметка наносится для идентификации направления сточных вод. Для обозначения в проекте заслонок, окончания отрезка детали и других частей могут применяться полосы различной длины, прорисованные из различных частей. Например, треугольники, прямоугольники и даже круги. А вот круг, посреди которого проставлена буковка, свидетельствует об установки в обозначенном месте одной из деталей, предназначающейся для улавливания загрязнений. Конкретно буковка позволяет монтажникам найти нужный к установке устройство. Если же проект будущей канализации содержит в себе установку отстойника, то такое место на чертеже будет обозначено просто кругом. Неотклонимым условием считается обозначение ревизии на схеме канализации.

Обозначение сантехники

Условные обозначения служат не только лишь для монтажа системы стоков, но и для подключения к схеме сантехнических устройств. Согласно ГОСТу, на плане можно обозначить:

• раковину;
• душевую кабину;
• унитаз, оснащённый различными типами спуска сточной воды;
• ванну.

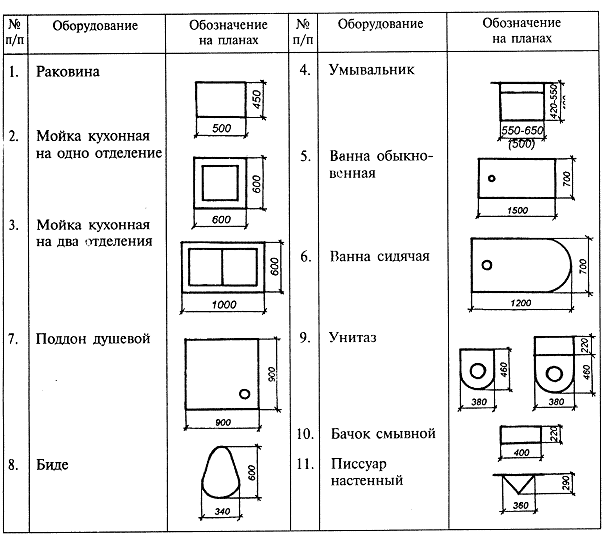

Обозначения сантехники

Наносятся такие обозначения в виде рисунка, позволяющего просто найти тип сантехнического оборудования.

Что содержит в себе схема сточной системы

На шаге проектирования спец должен принимать во внимание огромное количество аспектов. Чертёж должен включать в себя не только лишь места нахождения узлов канализации, многих деталей, но и огромное количество более принципиальных сведений для монтажников. Такая информация будет нужно для того, дабы работникам было очень комфортабельно читать проект. Потому почти всегда обозначения наносятся в виде цифр либо букв.

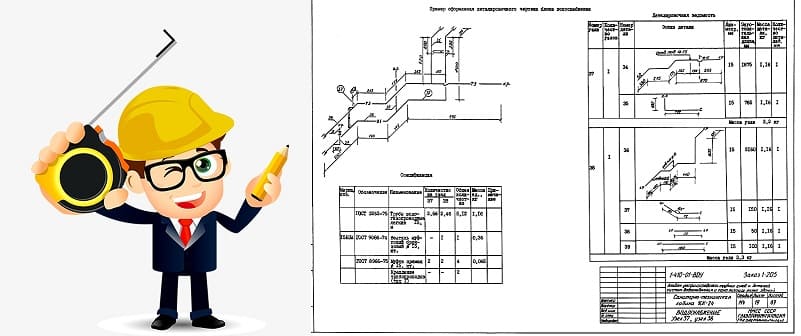

Проект будущей канализации непременно должен включать:

• план разводки труб, другими словами системы поступления и отведения сточной воды;
• сведения о таблице колодцев;
• спецификацию проекта.

Кроме обозначенных сведений, на чертеже должно быть прорисовано много другой инфы, которая принесёт пользу при оснащении канализационной системы в квартире либо доме.

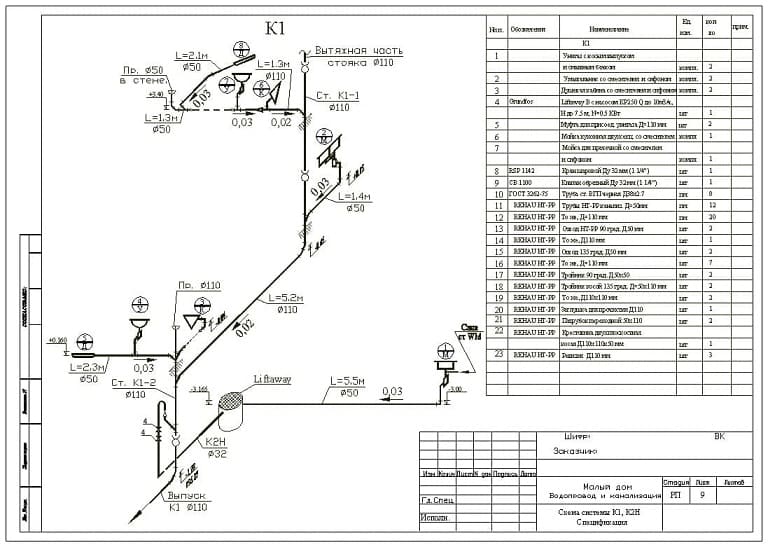

Проект канализации

Только грамотный подход к составлению проектной документации дозволит быть уверенным в том, что сточная канава будет исправно работать и не причинит неудобств жильцам, которые въедут в проектируемое здание. Воплотить намеченную цель не имея способностей и опыта в сфере составления проектов очень трудно. Потому заказать чертёж лучше у профессионалов.

Сведения об элементах

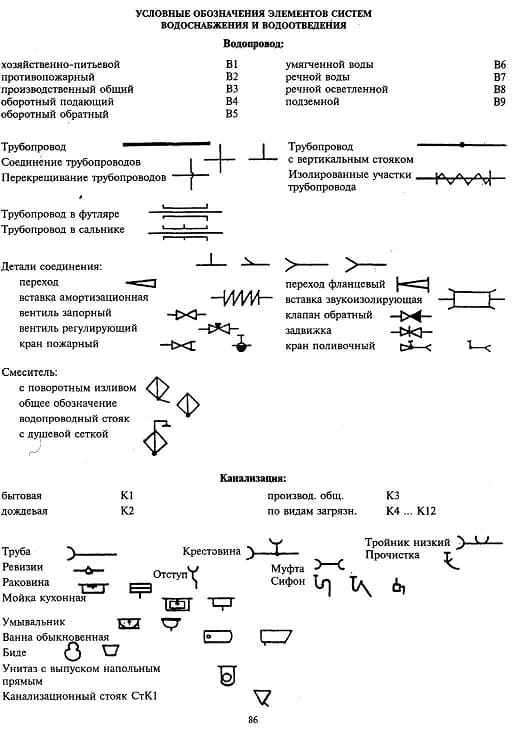

Сведения об элементах, которыми обозначаются детали канализационной системы, должны непременно вноситься в проектную документацию в виде цифр и букв. Такая информация считается общей для всех стандартных инженерных проектов.

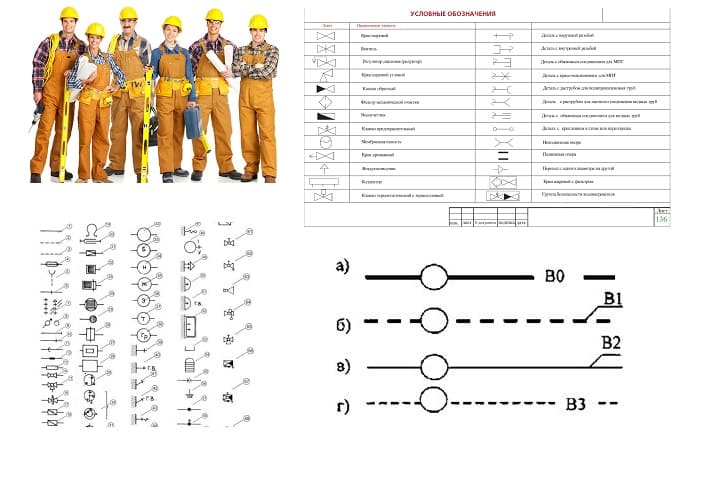

На чертежах водопровод всегда обозначается «В0». При всем этом, труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку «В1». Когда проект предполагает наличие противопожарного водопровода, то на бумаге такая система обозначается индексом «В2». При строительстве строения промышленного предназначения индекс водопроводных труб на чертеже смотрится как «В4». Говоря другими словами, все элементы системы, относящиеся к водоснабжению, получают отметку «В».

Элементы разметки водопровода и канализации

Сточная канава к1 к2 к3 что это?

На всех чертежах можно повстречать отметки с буковкой «К» и цифрами около неё. Сточная канава к1 к2 к3 что это? Когда проект предполагает бытовую систему отведения стоков, то маркировка будет «К1». Если нужно провести сток дождевой воды, тогда применяется индекс «К2». Сточная канава к3 применяется для проведения системы промышленного водоотведения.

Принципиально держать в голове, что К1, К2, К3 обозначение канализации должны употребляться только по предназначению. Категорически воспрещается маркировать на проекте детали канализации знаками, которые не прописаны в действующих правилах СНиП и ГОСТах. Делается это для того, дабы монтажники смогли безошибочно найти применяемое обозначение и выполнить работу в согласовании с проектом.

Использование регламентированных знаков и обозначений дозволит достигнуть исправной работы канализационной системы в протяжении долгого времени службы, и освободит обладателя квартиры либо дома от ремонтных работ инженерной сети.
