Датчик включения света на улице

Композиция датчика движения с датчиком освещенности применяется для того, дабы заавтоматизировать включение ламп при возникновении человека в темном помещении либо на улице. Эти устройства могут находиться в одном корпусе либо быть 2 независящими устройствами. Рынок электродеталей предлагает широкий выбор схожих приспособлений, отличающихся по стоимости, трудности выполнения и характеристикам срабатывания.

Датчики движения

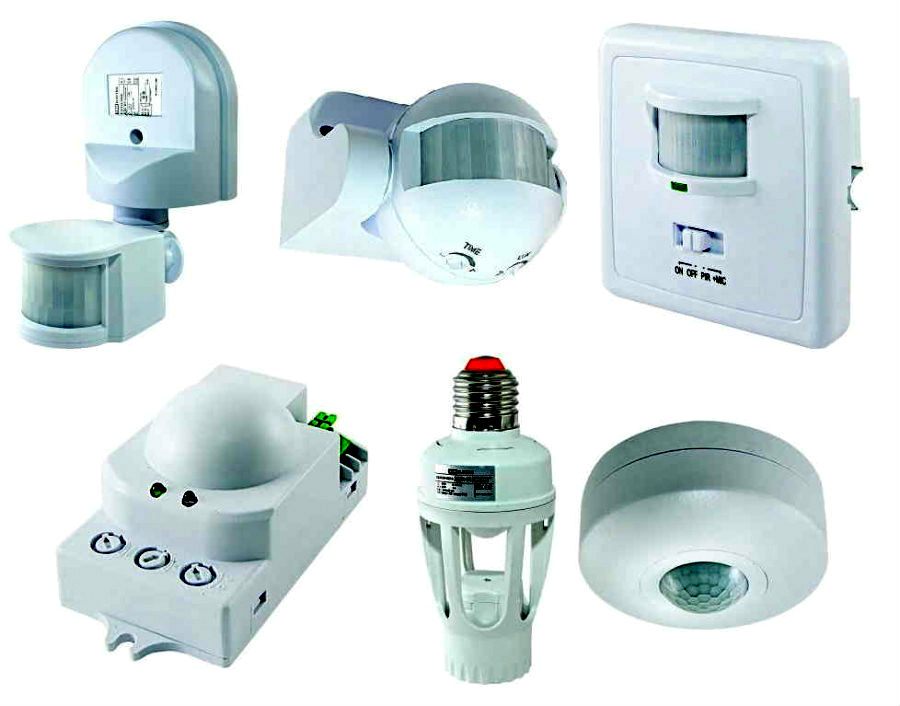

Разновидности датчиков движения.

Разновидности датчиков движения

Датчики движения имеют несколько классификаций.

Прежде всего посреди устройств этого типа выделяют разновидности по методу управления освещением:

  • умные девайсы, посылающие сигналы по беспроводным каналам связи;
  • устройства, подключаемые в цепь средством механического контакта и управляющие лампами по принципу выключателя.

Другая систематизация — по виду чувствительного элемента устройства. Это могут быть:

  • акустические детекторы, реагирующие на звук;
  • устройства, принимающие сигналы в инфракрасном спектре и включающие свет, когда в зону охвата попадает источник тепла;
  • приборы, генерирующие излучение в микроволновом спектре и отслеживающие возврат посланных сигналов;
  • детекторы, работающие по принципу, описанному в прошлом пт, но на ультразвуковых частотах;
  • комбинированные приборы с различными чувствительными элементами.

Также датчики, фиксирующие движение, систематизируют по типу защиты корпуса и рабочей температуре. Исходя из этих характеристик устройства делятся на те, которые применимы к работе на улице либо в неотапливаемом помещении в зимнее время, и те, которые предусмотрены только для квартиры.

Еще одна систематизация — по типу питания.

Выделяют 2 вида устройств:

  • автономные, работающие на батарейках либо аккуме;
  • требующие включения в сеть электропитания с напряжением 220 В.

Механизм работы датчиков

Механизм работы такового устройства находится в зависимости от его трудности. Если устройство создано для управления освещением через провода, его работа сводится к тому, что в момент фиксации движения в зоне охвата устройство замыкает цепь подобно выключателю. Благодаря этому врубается освещение. Спустя некоторое время происходит автоматическое размыкание и лампы меркнут.

Более совершенные датчики, предназначенные для беспроводного управления и включения в состав умного дома, отправляют сигналы по Wi-Fi либо протоколу связи ZigBee. Они могут передавать не только лишь сообщение, активирующее осветительные приборы, но и информацию об отсутствии перемещений в течение данного времени, если объект, вызвавший срабатывание, застыл либо покинул область контроля. Эти сигналы будут приводить к выключению ламп.

Технические свойства

Выбирая, какую марку датчика приобрести, необходимо прежде всего уделять свое внимание на технические свойства устройств. При всем этом не надо гнаться за наивысшими значениями. Характеристики должны подбираться зависимо от цели и места применения.

Охват площади

Угол обзора датчика впрямую находится в зависимости от его трудности и цены.

У дешевеньких моделей этот параметр имеет значения:

  • от 90º по горизонтали;
  • от 15º по вертикали.

Дорогие модели могут обеспечивать угол обзора по вертикали до 180º и обхватывать полный круг по горизонтали.

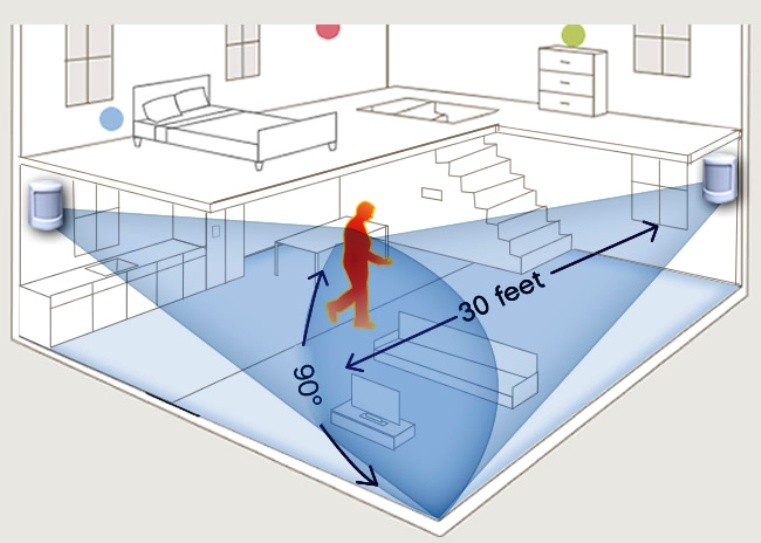

Схема обхвата площади

Угол обзора площади датчиков движения.

Дальность деяния

Этот параметр определяется мощностью применяемого в датчике детектора. Приборы, созданные для квартир, характеризуются дальностью обнаружения перемещающегося объекта 5-7 м.

Мощность осветительных приборов

Этот параметр важен только для тех датчиков, которые врубаются в схему управления лампами средством электрических проводов. Одной из черт таких датчиков является критическая нагрузка, которую они в состоянии выдерживать. Если мощность осветительных приборов, питающихся от сети, в которую они установлены, превосходит допустимое значение, устройство сгорит.

Умные датчики лишены этого недочета. Они только передают сигнал по беспроводному протоколу связи и не имеют общих источников питания с лампами, потому могут управлять осветительными устройствами хоть какой мощности.

Сложность монтажа

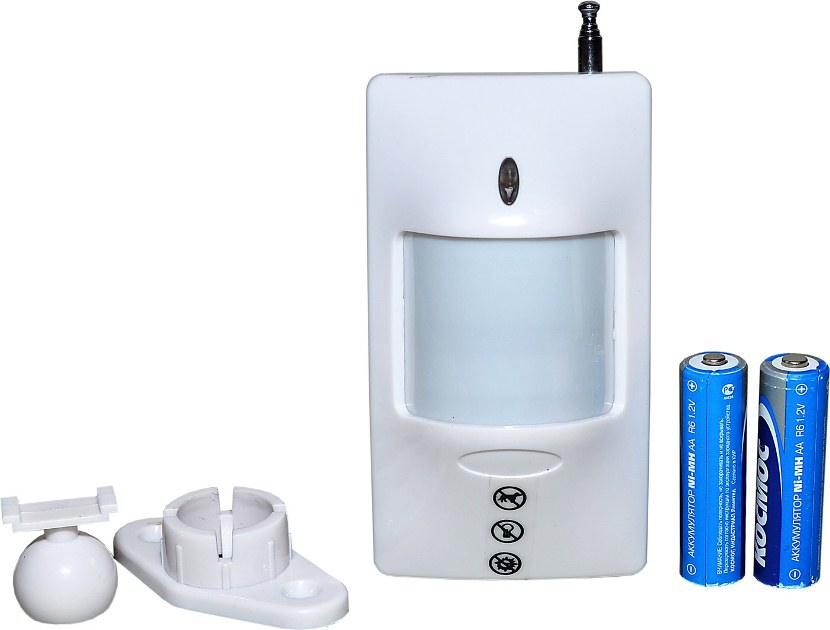

Внешний вид беспроводного датчика движения

Беспроводной датчик движения.

Беспроводные датчики, к примеру девайсы от производителя Aqara, крепятся к поверхности при помощи двухстороннего скотча. Их установка не вызовет никаких затруднений при отсутствии шероховатостей.

Приборы, созданные для работы на улице, могут крепиться при помощи болтов. Единственная сложность, с которой может столкнуться обладатель этих устройств, — сопряжение их с приложением, управляющим сценариями умного дома.

Если же идет речь о приборе, который врубается конкретно в цепь питания осветительного устройства, то, кроме фиксации корпуса, при установке будет нужно обеспечить электрическое соединение.

Схема подключения такового датчика в электрическую цепь фактически схожа правилам монтажа выключателя. Она наносится на корпус устройства или приводится в прилагаемой к нему аннотации.

Более обычной метод — включение в схеме освещения датчика движения в разрыв фазы, конкретно обеспечивающей питание лампы. Но этот метод подходит только для помещений без окон, где свет нужно включать круглые сутки.

В других случаях будет нужно композиция с фотореле. Установка этого устройства в разрыв фазы питания перед датчиком, реагирующим на движение, приводит к тому, что на него питание, нужное для включения света, поступает только тогда, когда в комнате темно.

Необходимо учесть, что многожильные провода нужно подключать с внедрением изолированных наконечников НШВИ.

Приборы, созданные для работы в системе умного дома, не требуют установки фотореле.

Они имеют интегрированный датчик освещенности, позволяющий им посылать на управляющее устройство 2 вида сигнала:

  • обнаружение движения;
  • фиксация перемещения в темноте.

Лампы врубаются только при поступлении сигнала второго типа.

Если же датчик движения не обустроен светочувствительным элементом, то для таких сценариев настраивается ограничение по времени срабатывания.

Варианты размещения

Хорошей высотой размещения датчиков движения является 2,5 м. Их рекомендуется устанавливать на верху шифанеров либо на потолке. Чем выше размещен детектор, тем ниже его чувствительность.

Если необходимо скрыть устройство, можно прикрепить его на оборотной стороне кровати либо под крышкой письменного стола. Но в данном случае будет сужена зона охвата.

Необходимо учитывать, что вблизи не должны находиться:

  • источники света;
  • климатические приборы;
  • крупногабаритные объекты, заслоняющие зону обзора.

Более принципиально подобрать верный угол наклона устройства. Выполнить это можно экспериментальным методом.

Регулировка характеристик

Большая часть датчиков движения позволяют регулировать некоторые главные характеристики:

  1. Чувствительность. Ее понижение позволяет уменьшить количество неверных срабатываний.
  2. Время, в протяжении которого не должно фиксироваться движение для того, дабы выключился свет.
  3. Уровень освещенности, при котором будет срабатывать датчик.

На включаемых в электросеть механических устройствах есть поворотные регуляторы, дозволяющие изменять обозначенные характеристики. Умные девайсы настраиваются программным методом.

Как отрегулировать датчик движения для освещения

Использование датчика движения для включения освещения в почти всех случаях позволяет получить значительную экономию электроэнергии. Эффект достигается методом включения света на контролируемой местности только при наличии на ней людей либо автомобилей. Совмещение такового сенсора с фотореле позволяет стопроцентно заавтоматизировать управление освещением. Если у сенсора отсутствует встроенное фотореле, его можно приобрести раздельно и подключить контакты последовательно с контактами детектора. Но для заслуги полного эффекта датчик нужно настроить. Независимо от того, какой принцип деяния имеет сенсор (инфракрасный, радиочастотный, ультразвуковой), настроить хоть какой датчик движения можно без помощи других.

Читайте по теме:  Как проверить фазу и ноль

Как отрегулировать датчик движения для освещения

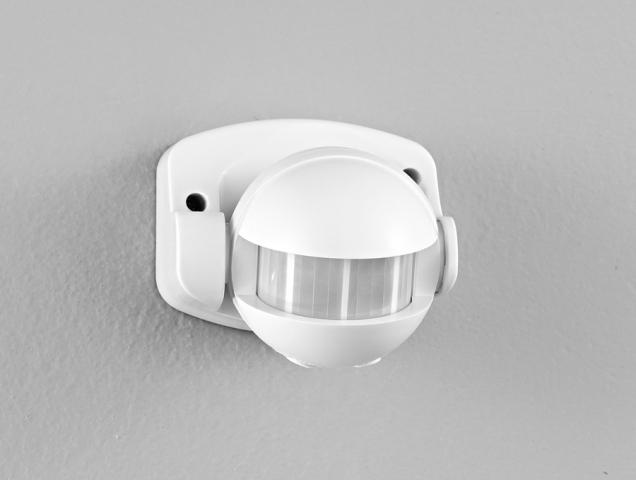

Инфракрасный сенсор движения

Свойства, определяемые при изготовлении датчика

Часть черт определяется устройством детектора, и регулировке не подлежит. Потому лучше некоторые характеристики найти до покупки. К таким чертам относятся:

    Угол обзора. Определяется устройством детектора. У потолочных детекторов обычно равен 360 градусов. У сенсоров, монтируемых на стенку, по естественным резонам не превосходит 180 градусов.

Как отрегулировать датчик движения для освещения

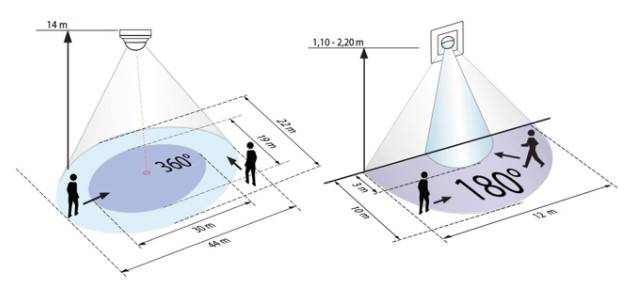

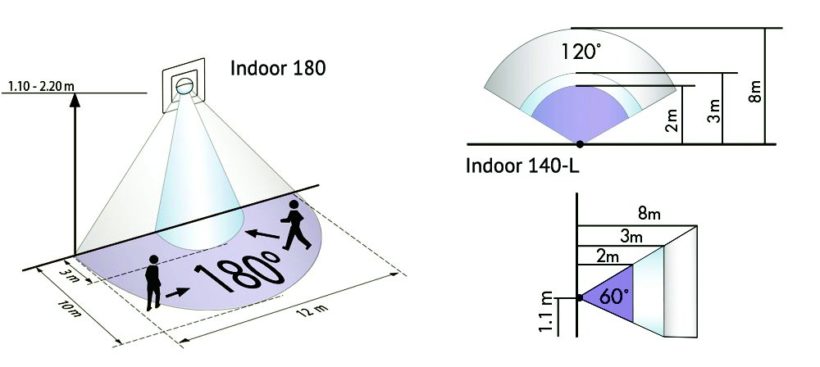

Угол обзора стенного и потолочного сенсоров

Принципиально! Если нагрузочной возможности выхода датчика не хватает, неувязка просто обходится за счет использования промежуточного реле.

Как отрегулировать датчик движения для освещения

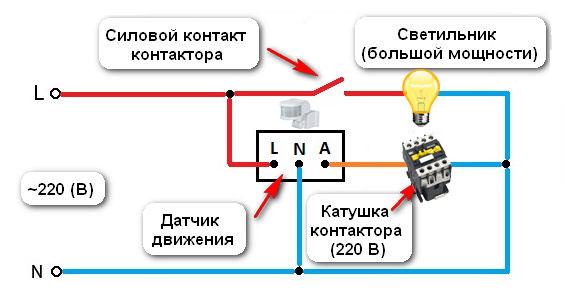

Подключение датчика движения через реле-повторитель (пускатель).

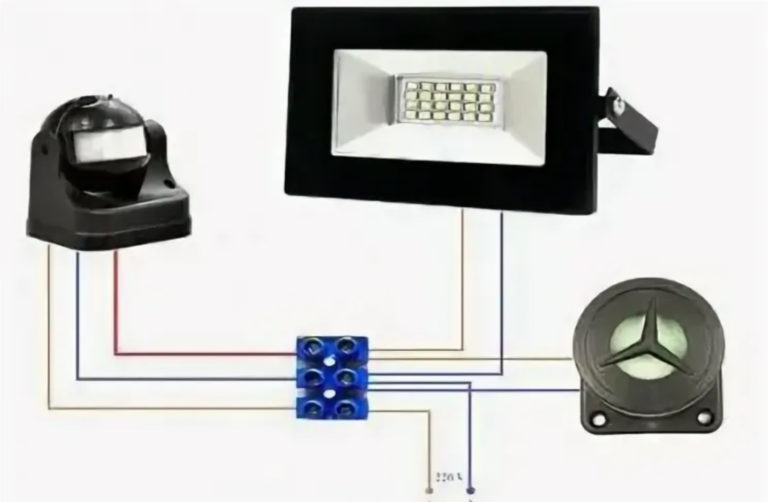

Схема подключения датчика движения к светодиодному прожектору

Характеристики, которые нужно настроить

Другую часть характеристик датчика можно настроить под определенные местные условия. Это поможет улучшить работу системы освещения и свести к минимуму неверные срабатывания.

    Поначалу выбирают верный угол установки. Он настраивается таким макаром, дабы объект обнаруживался сходу при входе в контролируемую зону.

Как отрегулировать датчик движения для освещения

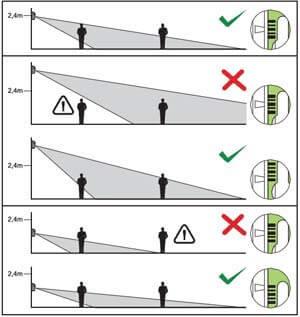

Варианты верной и неправильной установка угла контроля.

Не все сенсоры имеют полный набор опций. У некоторых дешевых моделей может не быть опции времени срабатывания, у других – чувствительности к размерам объектов.

Как отрегулировать датчик движения для освещения

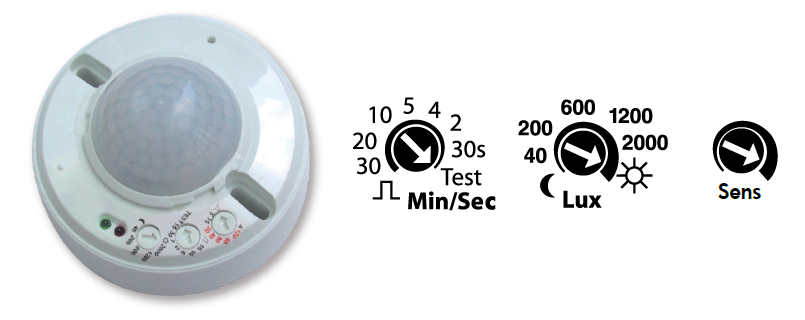

Пример расположения регулировочных органов инфракрасного сенсора движения

Настройка сенсора в помещении

Независимо от расположения датчиков, перед настройкой системы нужно пристально изучить аннотацию производителя и его советы по регулировке.

Особенности опции детектора в помещении заключаются в том, что для работы либо жизни нужна большая освещенность. Так, в коридорах освещенность должна быть не меньше 600 лк, а в рабочих комнатах более 1000 лк. При исходной установке можно ориентироваться на эти числа. Порог включения должен быть выше – темнота в помещениях наступает ранее, чем на улице.

Регулировка уличного датчика

На улице можно не включать свет до глубочайшей темноты. А уровень освещенности может быть ниже. Так, на автомобильных стоянках, в зонах прохода можно ориентироваться на цифру 150..300 лк. Но чувствительность должна быть загрублена. Возможность возникновения маленьких животных, больших насекомых, гонимых ветром предметов на улице намного выше.

Регулировка характеристик датчика

Не все детекторы имеют полнофункциональную регулировку всех 3-х главных характеристик, но методика опции не находится в зависимости от числа регулировочных органов. Каждый параметр настраивается персонально.

  1. Пороговый уровень освещенности. Для опции нужно установить наивысшую чувствительность фотореле и вечерком дождаться уровня освещенности, при котором лучше включение освещения. Днем можно проконтролировать, при какой освещенности лампы выключатся.
  2. Регулировка датчика движения состоит в подборе чувствительности. Можно установить регулировочный орган в состояние меньшей сенситивности, попросить помощника войти в контролируемую зону и тормознуть на ее границе. Если сенсор не сработал, нужно прирастить чувствительность до выдачи сигнала, а после чего еще мало повернуть ручку в сторону роста. Это делается для того, дабы сенсор накрепко срабатывал при возникновении людей с разными антропологическими параметрами. Если сенсор сработает сходу, то нужно испытать уменьшить чувствительность до пропадания сигнала, а потом также повернуть ручку в сторону срабатывания и малость далее. Следует учесть, что сенситивность детекторов находится в зависимости от направления движения – вдоль контролируемой зоны либо поперек (в направлении осветительного прибора).

Как отрегулировать датчик движения для освещения

Зоны чувствительности при продольном и поперечном движении.

Если у избранного сенсора нет какой-нибудь из регулировок, соответственный пункт можно пропустить. Так, в дешевых моделях ИК-датчиков производства Legrand не предусматривается регулировка чувствительности (SENS). Настроить можно только порог освещенности и время отпускания. Регулировку SENS имеют только более продвинутые изделия.

Сенсор движения Возможность опции параметра
LUX SENS TIME
Legrand PIR IP55 x x
Legrand потолочный 360 град x x
Legrand Mosaic x x x
Legrand Valena (ультразвуковой) x x x

А сенсоры производства Xiaomi имеют не только лишь полный диапазон опций (программным методом), но и возможность задания сценариев, что значительно увеличивает комфортность применения устройств.

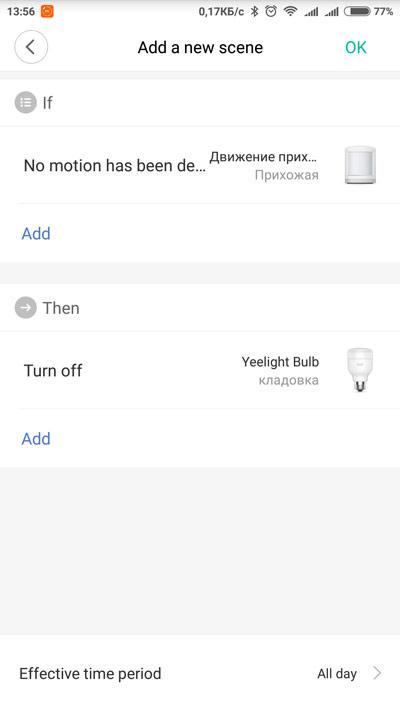

Страница задания сценария для сенсора Xiaomi.

Страничка задания сценария для детектора Xiaomi.

Проверка корректности регулировки

Проверить корректность опции можно исключительно в критериях эксплуатации, и этот процесс может занять не один денек. 1-ое время нужно пристально смотреть за работой детектора и корректировать настройку и размещение сенсора.

  1. Если фотореле сенсора врубается до заслуги темноты либо не отключается при достижении с утра подходящего уровня освещенности, его чувствительность к освещенности (LUX) нужно незначительно загрубить. И напротив, если уже темно, а при возникновении объекта свет не врубается, нужно немного прирастить вечерний порог срабатывания фотореле. Также хорошо поглядеть на срабатывание днем. Пороговые значения включения и отключения малость не совпадают, это изготовлено для исключения неоднократных срабатываний детектора на грани света и темноты (черта имеет гистерезис). Потому может пригодиться некоторое количество дней для заслуги компромиссного результата.
  2. То же самое касается чувствительности детектора. Если замечаются нередкие неверные срабатывания от возникновения маленьких животных, то чувствительность нужно уменьшить поворотом регулятора Sens. Если же наблюдается неуверенное срабатывание при возникновении в зоне охвата людей, чувствительность нужно прирастить.
  3. Регулировку времени задержки отключения (Time) можно вначале поставить на минимум. Если при эксплуатации будет увидено, что люди либо авто не успевают покинуть контролируемую зону, то время срабатывания можно равномерно отрегулировать в сторону роста до заслуги подходящего результата.

Настройка может занять много времени, но она стоит этих издержек.

Как уйти от неверных срабатываний

Прежде всего, неверные срабатывания устраняются кропотливой регулировкой детектора движения. Но этого не всегда довольно. Так, неверные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения детектора нерегулярного источника тепла (дымовая труба, кондюк) либо источника света (фары проезжающих автомобилей). При отстройке чувствительности от маленьких объектов угловые размеры светового пятна могут быть достаточными для неверного включения, если животные будут находиться в конкретной близости от сенсора. Потому нужно устанавливать датчик в таких местах, где возникновение животных исключено. Также несанкционированные срабатывания могут быть вызваны:

  • разрядом элемента питания у беспроводных детекторов;
  • нехорошими контактами в соединительной полосы от сенсора до исполнительного модуля;
  • неуравновешенным контактом микровыключателей, предохраняющих от вскрытия детекторов злодеями.

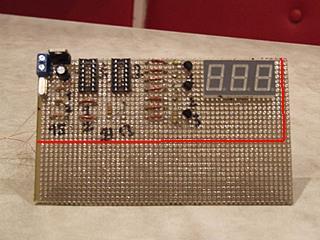

Самодельные датчики движения для включения освещения

Избежать этих ситуаций можно постоянным контролем над состоянием системы и своевременным устранением дефектов. Но на сто процентов избежать помех навряд ли получится.

Как отрегулировать датчик движения для освещения

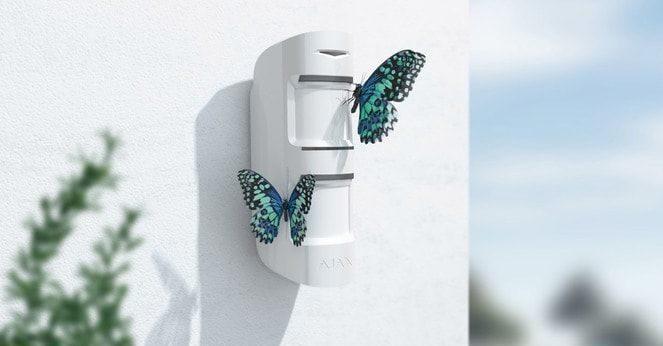

Летающие насекомые как причина неверных сигналов.

Так, нереально предугадать ползание насекомых по поверхности уличного детектора и другие непредсказуемые ситуации. Но свести неверные включения регулировкой и подбором положения датчика к минимуму полностью реально.
