Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более малогабаритный, что позволяет выполнить установка и подключение своими руками.

Электрические модели могут устанавливаться в всех помещениях и фактически не имеют ограничений по применения. При обустройстве системы принципиально верно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

Зависимо от применяемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

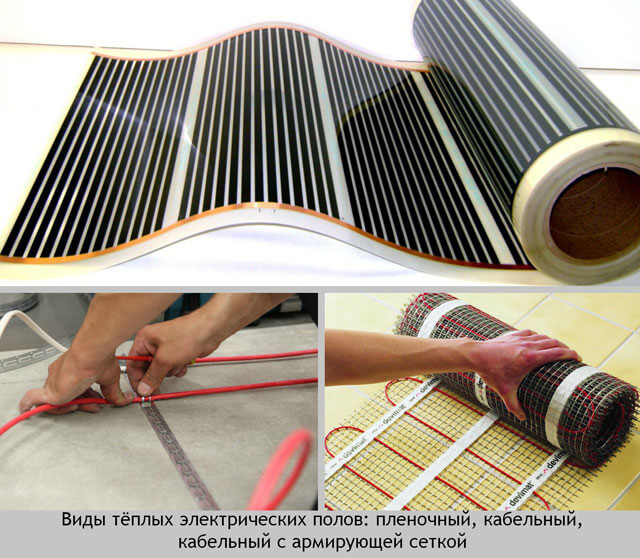

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, но, устройство нагревательных частей у них различное. Поэтому, для правильного подключения системы следует знать, какое устройство будет употребляться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может употребляться следующее:

  • Одножильный либо двужильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Термические маты.
  • Углеродная либо биметаллическая пленка.
  • Карбоновые стержни.

Любой из перечисленных частей подключается по собственной персональной схеме, потому принципиально знать, как верно подключить терморегулятор к той либо другой системе.

подключение регулятора теплого пола

Качество монтажа теплого пола находится в зависимости от верно избранного шага укладки. В данном случае система будет умеренно греться, и выдавать необходимое количество тепла.

При покупке нагревательных матов и пленки нужно пристально учить советы производителя, размещенные на упаковке.

Методы монтажа терморегулятора

До того как подключать всякую разновидность электрического пола, следует избрать место установки терморегулятора. При помощи этого устройства в процессе использования будет осуществляться управление системой, и поддерживаться комфортабельная температура в помещении. Также термостат нужен для подключения нагревательных частей к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть обыкновенные механические приборы либо умственные устройства. В любом случае принципиально осознавать, как подключить регулятор теплого пола.

Устройства, снаряженные интегрированным датчиком для регистрации температуры воздуха в помещении, нужно располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

как подключить регулятор теплого пола

До монтажных работ следует избрать метод подключения регулятора теплого пола. Это может быть входящая в набор розетка либо стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для обычного домашнего мастера.

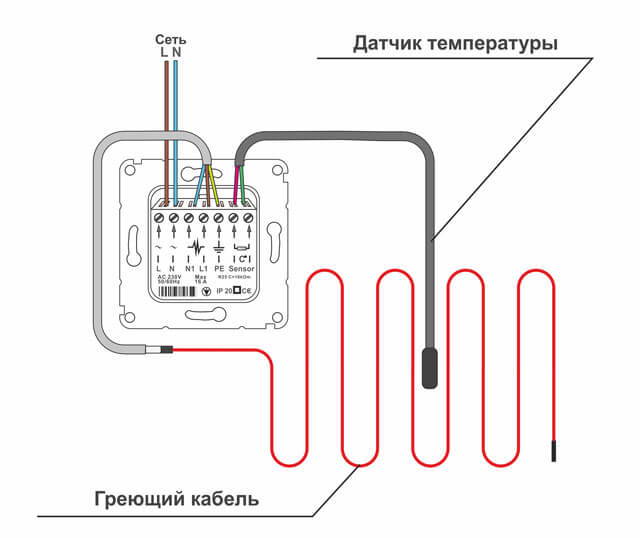

схема подключения регулятора теплого пола

После установки термостата можно приступать к подключению кабелей, к распределительной коробке сначала подводят фазу, а потом заземление и ноль. В стенке делают углубление в виде канавки, где будут расположены две пластмассовые трубки. В какой-то из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения обозначенных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

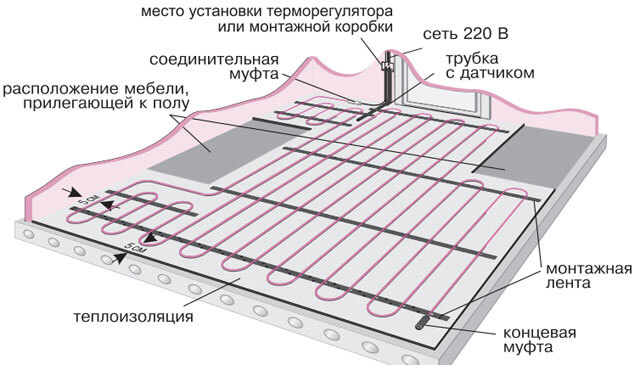

До главных работ поверхность нужно отлично выровнять, а вдоль стенок закрепить демпферную ленту. При монтаже теплого пола на нижнем этаже дома непременно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на предварительный пол.

Прежде всего протягивают силовые провода нагревательного элемента к терморегулятору. При всем этом соединительная муфта должна размещаться в бетонной стяжке.

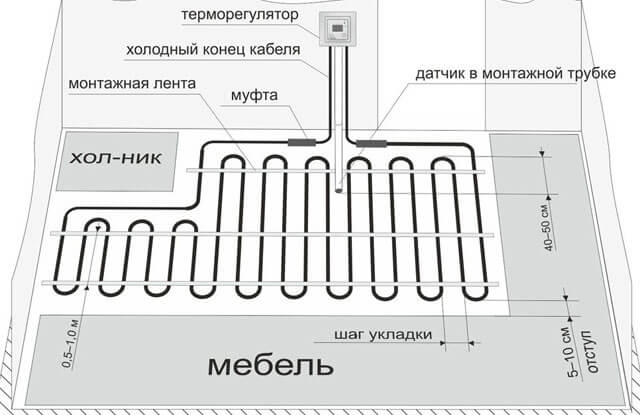

как соединить терморегулятор с теплым полом

Последующие работы подразумевают выполнение таких действий:

  • Укладывается монтажная лента поверх предварительного пола либо теплоизоляционного материала.
  • Кабель укладывают комфортным методом. Метод укладки можно избрать хоть какой, но в большинстве случаев мастера выбирают змейку. Очень принципиально держать под контролем процесс укладки и смотреть, дабы полосы кабеля не пересекались.
  • На монтажной ленте имеются особые фиксирующие элементы, которые позволяют умеренно распределить и накрепко закрепить нагревательный элемент.
  • Дальше берут датчик и помещают его в пластиковую трубу.
  • Осуществляется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
  • Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы нужно присоединить проводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого применяются особые винтообразные зажимы. Для безопасности и свойства работы подобного типа рекомендуется доверить экспертам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов инсталлируются и подключаются по аналогии с кабельными системами. Но некоторые особенности все-же есть, и о них необходимо знать.

Термические маты представляют собой кабель, зафиксированный с определенным шагом на теплостойкой пленке. Эта особенность почти во всем упрощает процесс монтажа, так как нужно только высчитать удельную мощность нагревательного элемента и площадь подогрева.

как правильно подключить терморегулятор

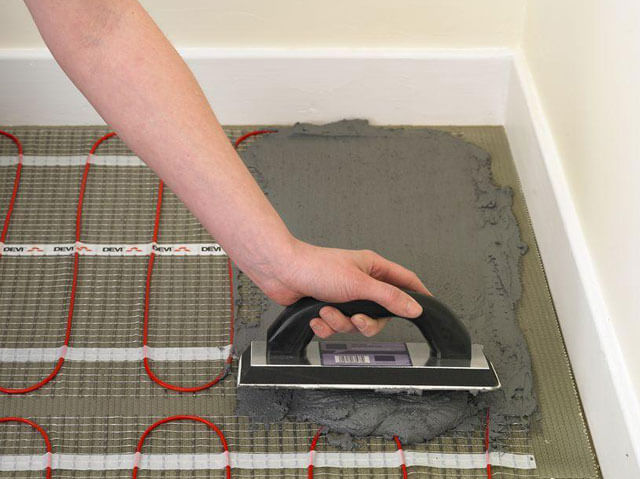

Укладка теплого пола из нагревательных матов осуществляется следующим образом:

  • Пленку с кабелем распределяют на предварительном бетонном полу.
  • Поверх мата заливают бетонную стяжку узким слоем либо плиточный клей.
  • Укладывают финальное напольное покрытие.

Очень принципиально осознавать, что внедрение теплоизоляционного слоя в данном случае может стать предпосылкой перегрева системы.

Дабы расположить термодатчик, нужно выполнить углубление в полу, так как толщина конструкции не превосходит полутора см.

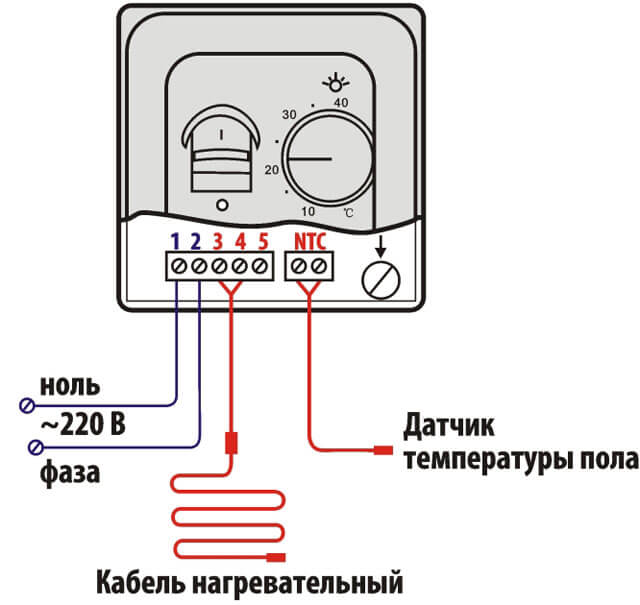

схема подключения электрического теплого пола к терморегулятору

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При всем этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также размещается в бетонной стяжке.

Читайте по теме:  Как уменьшить напряжение в 2 раза

Преимуществом нагревательных матов перед кабельной системой можно именовать резвую установку, также ординарную схему подключения датчика теплого пола. Объем работы понижается за счет отсутствия теплоизоляционного слоя и заливкой более узкого слоя стяжки. Внедрение наименьшего количества материалов приводит к понижению цены системы теплого пола из нагревательных матов. Не считая того системы являются безупречным вариантом для помещений, в каких подъем пола по высоте имеет ограничение.

Установка пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента применяют специальную пленку, относятся к системам последнего поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, до того как без помощи других делать подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые либо биметаллические нагревательные элементы. Вдоль кромки таковой пленки размещены медные проводники, с помощью их система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при всем этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло конкретно в помещение.

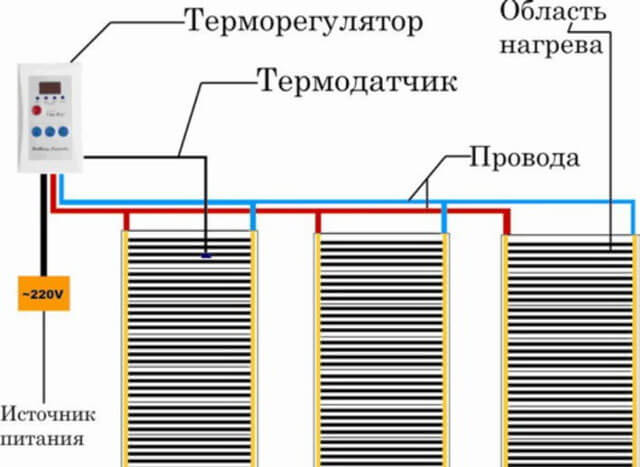

регулятор теплого пола схема

Датчики в данном случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, за ранее изготовленное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит особые полосы с шагом 20-30 см. один край токопроводящих полос стопроцентно изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным методом. Один из 2-ух проводов подсоединяют к примыкающей части, другой провод применяют для подключения пленочного пола к терморегулятору.

В качестве финального напольного покрытия на пленочный теплый пол можно укладывать хоть какой материал. Но предпочтение лучше отдавать ламинату, он предупредит повреждение пленки в итоге давления на пол.

Как выполнить подключение теплого пола к терморегулятору – регулировка электрического обогрева пола

Теплый пол как включить терморегулятор

Teploluxe by Groupe Atlantic. Живи комфортабельно!

Teploluxe by Groupe Atlantic. Живи комфортабельно!
Традиционные терморегуляторы
Ответы на более распространенные вопросы по особенностям монтажа, эксплуатации и настройке

  • водяными и электрическими теплыми полами
  • нагревательными котлами
  • радиаторами и другим электрическим оборудованием
  • Размеренный температурный режим работы теплого пола
  • Терморегулятор поддерживает установленную юзером температуру с точностью до 1 градуса
  • датчики температуры: интегрированный (находится в зависимости от модели) и выносной
  • Выносной датчик температуры пола: NTC 6,8 кОм
  • Возможность подключения выносных датчиков посторониих производителей (находится в зависимости от модели)
  • Питание ~220 В; 50 Гц, max16A (max3500Вт)
  • Допустимая температура окружающей среды: от +5°С до +40°С
  • Класс защиты: II
  • Пределы регулирования: от +5°С до +45°С
  • Страна изготовитель: Наша родина

Подключение и настройка
Настройка терморегулятора "ТЕПЛОЛЮКС" 520
Настройка терморегулятора TP 520
Настройка терморегулятора TP 510
Настройка терморегулятора SE 200
Ответы на вопросы и подробное управление
Датчики температуры пола постороннего производителя

Можно ли применять терморегулятор с датчиками температуры постороннего производителя?
Да, можно, но, это предвидено не во всех моделях.
В терморегуляторах производства компании "Теплолюкс" применяются датчики с параметрами 6,8 кОм при 25С .
Использование датчиков посторониих производителей может быть с терморегуляторами цифровыми, такими как «Теплолюкс» 520, SE200, MSC300, MCS350. Для этого в меню нужно избрать соответственное применяемому датчику сопротивление: 6,8; 10; 12; 15; 33 либо 47 кОм . Выбор нужного датчика осуществляется согласно аннотации, по дефлоту настройка установлена для комплектного стандартного датчика "Теплолюкс" — 6,8 кОм .
Пример наименований посторониих датчиков и их характеристики: Teploluxe=6.8 кОм, Aube=10 кОм, Warmup=12 кОм, Devi=15 кОм, Eberle=33 кОм, Ensto=47 кОм.

Удлинение датчика температуры пола

Можно ли удлинить датчик температуры пола?
Да, допустимо удлинение до 10 метров кабелем ШЛТП либо витая пара ( сечение 0,2 мм2 ).

Что делать, если показания датчика воздуха отклоняются от реальных?

На некоторых моделях терморегуляторов находится датчик температуры воздуха.
Температура, определяемая датчиком воздуха, может отличаться от реальных показаний из-за того, что датчик установлен конкретно в самом приборе. Отличия датчика не регламентированы. Устройство в процессе работы может греться, это обычное явление. Также на показания датчика может оказывать влияние размещение самого терморегулятора. В приложении и в меню устройства есть корректировка температуры на 5 градусов (настройка корректировки, при её наличии, описана в аннотации), которой, обычно, хватает.
Если датчик пола не применяется, или есть необходимость управлять подогревом только по температуре воздуха, то как другой вариант – можно подключить таковой же датчик температуры пола (как и тот, что установлен в стяжке) и вынести его за границы корпуса устройства. В таком случае устройство будет нагревать пол только по температуре воздуха (температура пола при всем этом определяться не будет), а в приложении будет отображаться температура воздуха в значении, предусмотренном для температуры пола. Интегрированный датчик температуры воздуха при всем этом необходимо будет отключить.
